钢管拱肋安装及空间定位控制

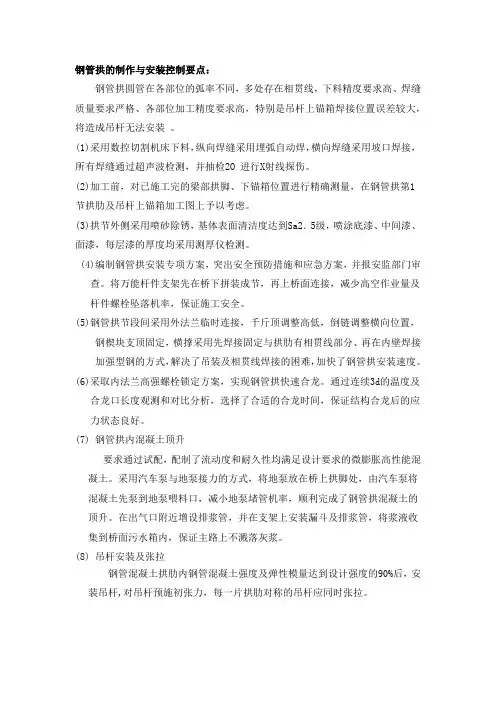

钢管拱的制作与安装控制要点
钢管拱的制作与安装控制要点：钢管拱圆管在各部位的弧率不同，多处存在相贯线，下料精度要求高、焊缝质量要求严格、各部位加工精度要求高，特别是吊杆上锚箱焊接位置误差较大，将造成吊杆无法安装。
(1)采用数控切割机床下料，纵向焊缝采用埋弧自动焊，横向焊缝采用坡口焊接，所有焊缝通过超声波检测，并抽检2O 进行X射线探伤。
(2)加工前，对已施工完的梁部拱脚、下锚箱位置进行精确测量，在钢管拱第1节拱肋及吊杆上锚箱加工图上予以考虑。
(3)拱节外侧采用喷砂除锈，基体表面清洁度达到Sa2．5级，喷涂底漆、中间漆、面漆，每层漆的厚度均采用测厚仪检测。
(4)编制钢管拱安装专项方案，突出安全预防措施和应急方案，并报安监部门审查。
将万能杆件支架先在桥下拼装成节，再上桥面连接，减少高空作业量及杆件螺栓坠落机率，保证施工安全。
(5)钢管拱节段间采用外法兰临时连接，千斤顶调整高低，倒链调整横向位置，钢楔块支顶固定，横撑采用先焊接固定与拱肋有相贯线部分、再在内壁焊接加强型钢的方式，解决了吊装及相贯线焊接的困难，加快了钢管拱安装速度。
(6)采取内法兰高强螺栓锁定方案，实现钢管拱快速合龙。
通过连续3d的温度及合龙口长度观测和对比分析，选择了合适的合龙时间，保证结构合龙后的应力状态良好。
(7) 钢管拱内混凝土顶升要求通过试配，配制了流动度和耐久性均满足设计要求的微膨胀高性能混凝土。
采用汽车泵与地泵接力的方式，将地泵放在桥上拱脚处，由汽车泵将混凝土先泵到地泵喂料口，减小地泵堵管机率，顺利完成了钢管拱混凝土的顶升。
在出气口附近增设排浆管，并在支架上安装漏斗及排浆管，将浆液收集到桥面污水箱内，保证主路上不溅落灰浆。
(8) 吊杆安装及张拉钢管混凝土拱肋内钢管混凝土强度及弹性模量达到设计强度的90%后，安装吊杆,对吊杆预施初张力，每一片拱肋对称的吊杆应同时张拉。
单跨系杆拱桥拱肋安装安全技术规定
单跨系杆拱桥拱肋安装安全技术规定
1. 前期准备：在安装拱肋前，必须进行严格的现场勘察和布置工作区域，确定安装方案和施工组织，制定安全技术措施，确保施工现场的安全。
2. 拱肋的吊装：拱肋的吊装必须采用专业的吊装设备，严格按照吊装方案操作，确保吊装过程中拱肋的稳定和安全。
3. 安装前的加固措施：在进行拱肋安装之前，需要对临时支撑结构和基础进行加固，保证安装过程中的稳定性和安全性。
4. 拱肋的定位和调整：在拱肋进行安装的过程中，需要进行精确的定位和调整，以确保拱肋在正确的位置上。
5. 防止坍塌措施：在拱肋安装过程中，要采取必要的措施防止拱肋的坍塌，如设置临时支架、加固拱肋等。
6. 安全防护措施：在拱肋安装过程中，必须设置安全防护措施，如设置安全网、防护栏杆等，确保工人的安全。
7. 拱肋安装的监督和检查：在拱肋安装完成后，必须进行严格的监督和检查，确保安装质量和安全。
8. 施工人员的安全培训：所有参与拱肋安装的施工人员必须经过相应的安全培训，掌握相关安全知识和操作技能。
9. 安全记录和事故报告：在拱肋安装过程中，要做好安全记录和事故报告，及时发现和解决安全问题，确保施工过程的安全性。
总之，单跨系杆拱桥拱肋的安装必须严格按照相应的安全技术规定进行，保证施工过程的安全性和质量。
拱肋的吊装、定位和调整、安全防护措施等都需要得到有效的控制和监督，确保施工人员和设施的安全。
钢管拱肋的安装方法
钢管拱肋的安装方法1. 概述钢管拱肋是一种常见的结构构件，在建筑和桥梁等领域广泛应用。
它具有承重能力强、耐腐蚀性好等优点，适用于各种复杂的工程环境。
本文将从材料准备、工具使用、安装步骤等方面介绍钢管拱肋的安装方法。
2. 材料准备在进行钢管拱肋的安装之前，需要做好以下准备工作：2.1 钢管选购合适材质和规格的钢管，一般采用碳素钢管或不锈钢管。
根据工程需求，确定钢管的直径和壁厚，并确保钢管表面光洁无明显缺陷。
2.2 连接件钢管拱肋的安装需要使用到各种连接件，常见的有弯头、弯管、三通、传动杆等。
选购连接件时要确保其质量可靠，符合工程要求。
2.3 螺栓和螺母螺栓和螺母是固定钢管拱肋的重要组成部分。
根据设计要求选购合适的螺栓和螺母，确保其强度和材质符合标准。
3. 工具使用在进行钢管拱肋的安装过程中，需要使用到一些常见的工具，如扳手、电钻、焊接电源等。
根据实际工程情况，确保工具的完好性和使用性能。
4. 钢管拱肋的安装步骤以下是钢管拱肋的安装步骤：4.1 布置工地在进行钢管拱肋的安装前，首先要将工地布置好。
清理场地，确保工地环境整洁，为安装工作创造良好的条件。
4.2 安装预制拱体根据设计图纸将预制的钢管拱体组装好，确保拱体的几何尺寸和角度符合要求。
使用螺栓和螺母将拱体连接紧固。
4.3 进行现场焊接根据设计要求，将预制的钢管拱体与基础部分连接。
使用焊接电源进行现场焊接，确保焊接质量和强度满足要求。
4.4 安装其他零部件根据设计要求，安装其他零部件，如防护罩、传动杆等。
确保零部件的安装位置准确，并使用螺栓固定。
4.5 进行验收和调整在完成钢管拱肋的安装后，对安装质量进行验收。
检查拱体和连接件的固定情况，确保各部分紧密连接。
如果有必要，进行调整和修正。
结论通过对钢管拱肋的安装方法进行全面、详细的探讨，我们了解到了钢管拱肋的安装步骤和所需准备工作。
正确地安装钢管拱肋，可以保证其结构的稳定性和承重能力。
在实际工程中，要根据具体的需求和设计要求进行操作，并注意安全和质量的控制。
