(完整版)家装配电箱回路设计方案

合集下载

配电箱接线方案

配电箱接线方案一、元器件的安装1、前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件：需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。

2、组装前首先看明图纸及技术要求。

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4、检查元器件有无损坏。

5、元器件组装顺序应从板前视，由左至右，由上至下。

6、同一型号产品应保证组装一致性。

7、面板、门板上的元件中心线的高度应符合规定：组装产品应符合以下条件：①操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

②维修容易。

能够较方便地更换元器件及维修连线。

③各种电气元件和装置的电气间隙、爬电距离应符合规定。

保证一、二次线的安装距离。

（1）组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

（2)）对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

（3）主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地。

（4）对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W及以上的管形电阻器应横装，不得垂直地面竖向安装。

（5）所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

（6）接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

（7）标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目。

（8）安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

（9）保护接地连续性保护接地连续性利用有效接线来保证。

柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。

门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。

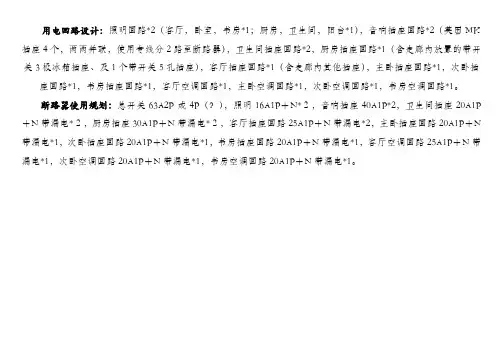

用电回路设计照明回路2(客厅,卧室,书房1;厨房

用电回路设计：照明回路*2（客厅，卧室，书房*1；厨房，卫生间，阳台*1），音响插座回路*2（英国MK 插座4个，两两并联，使用专线分2路至断路器），卫生间插座回路*2，厨房插座回路*1（含走廊内放置的带开关3极冰箱插座、及1个带开关5孔插座），客厅插座回路*1（含走廊内其他插座），主卧插座回路*1，次卧插座回路*1，书房插座回路*1，客厅空调回路*1，主卧空调回路*1，次卧空调回路*1，书房空调回路*1。

断路器使用规划：总开关63A2P或4P（？），照明16A1P＋N*２，音响插座40A1P*2，卫生间插座20A1P ＋N带漏电*２，厨房插座30A1P＋N带漏电*２，客厅插座回路25A1P＋N带漏电*2，主卧插座回路20A1P＋N 带漏电*1，次卧插座回路20A1P＋N带漏电*1，书房插座回路20A1P＋N带漏电*1，客厅空调回路25A1P＋N带漏电*1，次卧空调回路20A1P＋N带漏电*1，书房空调回路20A1P＋N带漏电*1。

开关插座预算。

家庭住宅配电方案

家庭住宅配电方案1. 简介家庭住宅配电方案是为了满足家庭日常用电需求而设计的一套电力分配和控制系统。

该方案包括主干线路、分支回路以及相关的电器设备，旨在提供稳定、安全和高效的电力供应。

2. 主要组成部分2.1 主干线路主干线路是家庭住宅配电系统的核心部分，在该系统中起到连接外部电源和内部分支回路的作用。

主干线路通常由电源总开关、电力计量表、配电盘等组成。

电源总开关用于控制家庭用电的总开关操作，电力计量表用于记录家庭用电量的计量数据，配电盘则用于分配电力到不同的分支回路。

2.2 分支回路分支回路是从主干线路引出的一系列电路，用于供应各个房间和设备的电力需求。

根据不同的功能和负荷需求，分支回路可以分为照明回路、插座回路、空调回路等。

每个分支回路都连接到配电盘上的熔断器或断路器，用于保护回路免受过载和短路等故障的影响。

2.3 电器设备家庭住宅配电方案要考虑到不同的电器设备的特点和需求，在制定方案时应该根据实际情况选择合适的电器设备。

常见的电器设备包括灯具、插座、电视机、冰箱、空调等。

这些设备需要根据功率、电压和安装位置等因素进行合理的配置和布置。

3. 设计要求3.1 安全性在设计家庭住宅配电方案时，安全性是首要考虑的因素。

必须确保电路的正常运行，防止过载、短路、漏电等故障造成的安全隐患。

在选择电器设备和材料时，应优先考虑安全性能，例如选择符合国家安全标准的产品。

3.2 稳定性稳定的电力供应是保障家庭住宅正常用电的基础。

电源的电压、频率以及电力负载能力应满足日常用电需求，以确保电器设备正常运行。

通过合理设计主干线路和分支回路，可有效稳定家庭用电电力供应。

3.3 可扩展性随着科技的发展和家庭电器的日益智能化，家庭用电需求也不断变化。

在设计家庭住宅配电方案时，应考虑到未来可能的扩展需求。

例如，在主干线路预留空位用于接入新的电器设备，或选择支持智能控制的插座和开关，以便将来方便追加智能家居系统。

4. 安装和维护安装和维护是保证家庭住宅配电方案正常运行的关键步骤。

家庭装修配电箱施工方案

家庭装修配电箱施工方案1. 引言在家庭装修过程中，配电箱是一个至关重要的组成部分。

它负责将电力供应分配到各个电器设备，并确保电路的安全和可靠运行。

本文将介绍家庭装修配电箱的施工方案，包括配电箱的选购、安装、布线和维护等方面。

2. 配电箱选购在选择配电箱时，需要考虑以下几个方面：•配电箱类型：常见的配电箱类型有箱式配电箱和开放式配电箱。

箱式配电箱结构紧凑、美观，适合安装在室内；开放式配电箱则便于维护和检修，适合安装在室外。

•配电箱材质：配电箱的材质应具有耐高温、防火、防腐蚀等特性。

常见的材质有金属配电箱和塑料配电箱，根据需要选择合适的材质。

•负载容量：根据家庭用电负荷大小选择相应的负载容量。

一般来说，家庭用电负荷在10-20 kW之间，需要选择相应容量的配电箱。

3. 配电箱安装3.1 安装位置配电箱的安装位置应满足以下要求：•通风良好：配电箱应安装在通风良好的位置，避免过热导致事故发生。

•干燥无潮湿：配电箱应避免安装在潮湿的地方，以防止电器设备损坏。

•易于操作：配电箱应安装在易于操作的位置，方便对电路进行调整、维护和检修。

3.2 安装步骤配电箱的安装步骤如下：1.根据家庭用电负荷和电路规划确定合适的安装位置。

2.使用电钻钻孔，固定配电箱底座。

3.将配电箱底座与地面用螺丝固定。

4.将电源线从墙壁或地面引入配电箱，并连接到配电箱的电源端子。

5.根据电器设备数量和布线规划，在配电箱内安装相应的断路器和电线插座。

4. 配电箱布线配电箱的布线需要注意以下几个方面：•合理规划：根据家庭用电负荷和布局情况，合理规划各个电器设备的电路布线，确保电力供应充足。

•使用合格材料：选择优质的电线、插座、开关等材料，确保安全可靠。

•避免过载：根据断路器的额定电流，合理控制各个电路的用电负荷，避免过载引发事故。

5. 配电箱维护为了确保配电箱的安全和正常运行，需要定期进行维护和检修。

以下是一些常见的维护措施：•定期清洁：定期清洁配电箱及其周围环境，防止灰尘积累影响散热效果。

住宅配电方案

1.供电电压：高压侧10kV，低压侧0.4kV。
2.额定容量：根据住宅小区的负荷计算，确保配电系统的供电能力。
3.功率因数：通过配置无功补偿装置，将功率因数维持在0.9以上。
六、设备选型
1.配电变压器：选用S11型节能变压器。
2.配电柜：采用GGD型低压配电柜，具备完善的保护功能。
3.电缆：选择符合国家标准的交联聚乙烯绝缘电力电缆。
八、运行维护
1.定期检查：建立定期检查制度，对配电设备进行定期检查。
2.维护保养：制定维护保养计划，确保设备正常运行。
3.故障处理：建立健Leabharlann 故障处理机制，快速响应，减少停电影响。
4.安全培训：对运维人员进行定期安全培训，提高安全意识。
九、结论
本住宅配电方案从安全性、可靠性、经济性和环保性等方面进行了全面考虑，选型合理，设计科学。通过实施本方案，将为住宅小区提供安全、稳定、高效的电力供应，满足居民生活需求，提升居住环境。

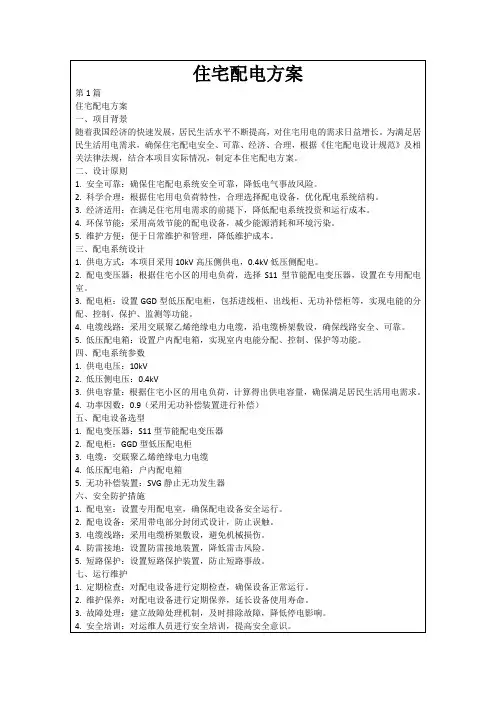

住宅配电方案
第1篇
住宅配电方案
一、项目背景
随着我国经济的快速发展，居民生活水平不断提高，对住宅用电的需求日益增长。为满足居民生活用电需求，确保住宅配电安全、可靠、经济、合理，根据《住宅配电设计规范》及相关法律法规，结合本项目实际情况，制定本住宅配电方案。
二、设计原则
1.安全可靠：确保住宅配电系统安全可靠，降低电气事故风险。
2.配电变压器：根据住宅小区的用电负荷，选择S11型节能配电变压器，设置在专用配电室。
3.配电柜：设置GGD型低压配电柜，包括进线柜、出线柜、无功补偿柜等，实现电能的分配、控制、保护、监测等功能。
4.电缆线路：采用交联聚乙烯绝缘电力电缆，沿电缆桥架敷设，确保线路安全、可靠。

住宅楼配电设计方案

住宅楼配电设计方案随着人们生活水平的不断提高，对住宅的舒适度和便利性要求也越来越高，其中电力供应的稳定性和安全性更是至关重要。

一个合理、可靠、安全的住宅楼配电设计方案不仅能满足居民日常的用电需求，还能有效保障电气设备的正常运行，预防电气事故的发生。

下面将详细介绍一套完整的住宅楼配电设计方案。

一、工程概述本住宅楼为X层建筑，共有X个单元，每个单元有X户。

总建筑面积为X平方米，主要用途为居民住宅。

二、负荷计算1、居民用电负荷根据居民生活用电习惯和相关标准，每户的用电负荷按照X千瓦计算。

考虑到同时使用系数，整个住宅楼的居民用电负荷约为X千瓦。

2、公共区域用电负荷包括楼梯间照明、电梯、消防设备等，根据实际设备功率和使用时间进行计算，公共区域用电负荷约为X千瓦。

3、总计算负荷将居民用电负荷和公共区域用电负荷相加，得到住宅楼的总计算负荷约为X千瓦。

三、电源引入从附近的变电站引入一路 10 千伏电源，通过电缆接入住宅楼的配电室。

配电室设置在地下一层，便于进线和出线。

四、变配电系统1、变压器选择根据总计算负荷，选择合适容量的变压器。

考虑到未来的发展和负荷增长，变压器的容量应留有一定的裕量。

本方案选用X台X千伏安的干式变压器。

2、高低压开关柜高压开关柜采用中置式开关柜，具备可靠的绝缘和防护性能。

低压开关柜采用抽屉式开关柜，便于维护和检修。

3、无功补偿装置为提高功率因数，减少无功损耗，在低压侧设置无功补偿装置，使功率因数达到 09 以上。

五、配电系统1、干线配电从配电室引出的干线采用电缆桥架敷设，电缆型号根据负荷大小和敷设环境选择。

每个单元设置一个配电箱，干线电缆接入配电箱后再分配到各楼层。

2、楼层配电每个楼层设置一个楼层配电箱，从单元配电箱引来的电源通过楼层配电箱分配到各户。

楼层配电箱内设置漏电保护开关，保障用电安全。

3、户内配电户内配电箱设置在进门处，箱内设置照明、插座、空调等回路的断路器。

插座回路设置漏电保护装置，以防止触电事故。

家庭住宅配电方案范本

家庭住宅配电方案范本简介家庭住宅的配电方案是指在住宅中安装电力设备和线路，以便为家庭提供安全可靠的电力供应。

良好的配电方案可以确保家庭用电的稳定性和安全性。

本文将介绍一种家庭住宅配电方案的范本，以供参考和借鉴。

总体设计原则在设计家庭住宅的配电方案时，应遵循以下原则：1.安全性：配电方案应考虑电线和设备的安全性，避免短路、漏电等问题的发生。

2.稳定性：配电方案应确保家庭用电的稳定性，避免电压不稳等问题。

3.灵活性：配电方案应考虑未来的可能性，以便在需要时进行扩展和改变。

4.高效性：配电方案应合理规划设备的位置和线路的走向，以减少能源损耗和材料浪费。

配电箱设计在家庭住宅的配电方案中，配电箱是一个重要的组成部分。

配电箱用于集中管理电力的分配和控制，通常安装在住宅的主要供电点。

配电箱类型常见的配电箱类型有：•普通配电箱：用于分配电力供应和保护电线和设备。

•保护配电箱：除了普通配电箱的功能外，还可以提供过载保护、短路保护等功能。

•智能配电箱：除了保护配电箱的功能外，还可以实现远程监控和控制。

配电箱配置一个典型的家庭住宅配电箱应包括以下配置：1.主断路器：用于切断整个住宅的电源供应，以确保家庭中的电力安全。

2.快速断路器：用于快速切断电路，以防止电线过载和火灾。

3.分支断路器：用于将电力分配到不同的电路和区域。

4.接地故障保护器：用于检测接地故障并切断电源，保护人员安全。

5.过载保护器：用于检测电流过载并切断电源，避免设备损坏。

6.短路保护器：用于检测电路短路并切断电源，避免火灾和设备损坏。

电线布置电线布置是家庭住宅配电方案中的另一个重要考虑因素。

合理的电线布置可以提高电力使用效率，减少能源损耗。

电线规格根据不同的用途和负载需求，家庭住宅的电线规格可以选择不同的尺寸。

一般来说，主要的电线规格有：• 2.5mm²：用于一般照明和插座电路。

•4mm²：用于较大负载的电器设备，如冰箱、电视等。

装修用电专项方案

一、工程概况本工程为XX小区某栋住宅楼室内装修工程，建筑面积为120平方米，装修内容包括水电改造、墙面装修、地面装修、门窗安装等。

为确保施工过程中用电安全，特制定本装修用电专项方案。

二、用电需求及电源接入1. 用电需求：根据装修内容，预计总用电负荷约为20千瓦。

2. 电源接入：从住宅楼公共配电箱接入电源，接入线路为10平方毫米铜芯电缆，采用三相五线制供电。

三、配电系统设计1. 配电箱设置：在施工现场设置总配电箱、分配电箱和开关箱，分别安装在施工现场的显眼位置。

2. 配电线路：配电线路采用10平方毫米铜芯电缆，按三相五线制敷设，线路敷设应符合GB50217-2002《建筑电气工程施工质量验收规范》的要求。

3. 配电装置：配电装置包括总配电箱、分配电箱和开关箱，配电装置应符合GB50217-2002的要求。

四、用电安全措施1. 电气设备：使用符合国家标准、安全可靠的电气设备，并定期进行检查和维护。

2. 电气线路：电气线路敷设应符合GB50217-2002的要求，严禁私拉乱接电线。

3. 接地保护：电气设备的金属外壳、金属构架等应可靠接地，接地电阻不大于4欧姆。

4. 防雷措施：施工现场应设置防雷装置，防止雷击事故发生。

5. 临时用电设备：临时用电设备应定期检查，确保设备完好，防止漏电事故。

6. 安全警示：施工现场应设置明显的安全警示标志，提醒施工人员注意用电安全。

五、用电管理1. 用电审批：施工现场用电前，需办理用电审批手续，确保用电安全。

2. 用电培训：对施工人员进行用电安全培训，提高用电安全意识。

3. 用电检查：定期对施工现场进行用电检查，发现问题及时整改。

4. 用电记录：做好用电记录，包括用电设备、用电负荷、用电时间等。

六、应急处理1. 发现电气设备故障，立即停止使用，并报告相关部门。

2. 发生电气火灾，立即切断电源，并采取灭火措施。

3. 发生触电事故，立即切断电源，进行现场急救，并拨打120急救电话。

配电箱接线方案

配电箱接线方案1、成套开关柜、配电箱的型号、规格应符合设计要求，内部设备元件齐全完整。

盘面模拟母线的标志颜色应正确、清晰，一次结线应标注回路名称。

1.1引进柜内的控制电缆应排列整齐，避免交叉，电缆型号、规格应符合设计要求。

电缆固定牢靠，不得使所接的端子排受到机械应力，电缆头的一般固定于最低端子排子150~200mm处。

1.2盘、柜上1000V及以下的交直流母线及分支线，其不同相或极的裸露截流部分之间及裸露部分与未经绝缘的金属之间的电气间隙不应小于12mm，漏电距离不应小于20mm；400V及以下的二次回路的带电体之间或带电体与接地间的电气间隙不应小于4mm，漏电距离不应小于6mm。

2、二次结线2.1按图施工，接线正确，连接可靠，电缆芯线和所配导线的端部均应标明其回路编号，导线绝缘良好，且不应有接头。

2.2引进盘柜的控缆及芯线应牢固固定，不使所接的端子反受力，电缆头一般固定在最低端子排子150~200mm。

2.13铠装电缆的钢带不应进入盘柜内，铠装钢带的切断处的端部应扎紧，并做好接地线。

2.4盘柜内的电缆、芯线应垂直或水平有规律的配置，不得任意歪斜，交叉连接，备用芯线应留有适当的长度。

2.5所有二次回路应经耐压试验及模拟试验合格后方可正式投入使用。

2.6电缆芯线连接时，其连接管和线耳子的规格应与线心规格相符。

3、配电箱安装应符合以下规定：3.1位置正确，定位牢靠、部件齐全、箱体开孔合适，切口整齐，暗式配电箱箱盖紧贴墙面，零线经汇流连接，无绞接现象，油漆完整，箱内外清洁，箱内开关灵活，回路纺号齐全，PE线安装明显牢固，零、PE线安装汇流铜排；3.2配电箱全部电器及其相关回路安装完毕后，用500V兆欧表对线路进行绝缘测量。

项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间，并做好记录作为技术资料，以备查用。

三、送电程序1、送电前的准备工作1.1复核材料和元件的检验报告及合格证书。

1.2电气设备的复核与调校。

(完整版)家装配电箱回路设计方案

关于配电箱设计多少个回路的笔记及设想2009-06-01 阅读：10690评论：35家里水电这块是由老公负责规划的，他的设计方案是：1、三个卧室加上客厅四个空调，每个单独走一个回路。

2、厨房6个平方的线过去，然后在厨房单独设配电箱控制冰箱、电磁炉、抽油烟机、电饭煲等。

3、其它照明、插座两个回路。

偶家的水电师傅给偶提的方案是最简单的：空调照明插座各一个回路师傅说，象偶老公那样设置完全没有必要，弄的太过于复杂了。

（水电是由装修队包工包料的，我们这样弄自然是费料又费工）关于必要性，偶心里也有些觉得老公把厨房单独再弄个配电箱好像太小题大作了。

上网学习学习。

笔记如下：（一）空调1、客厅大空调。

这个一般采取单独回路方式，很多人有误区，认为非要6平方的电线，这个是不对的。

我们来计算计算4平方的电线最大负荷是多少？4×220×6（保险起见，我们系数算低点）=5280。

一般客厅大空调多少瓦，呵呵。

3000多吧？是不是已经很保险了？当然，你家的客厅很大，买的啥子大4P、大5P的你还是用6个的电线哈。

2、卧室空调。

卧室空调一般为1P或1.5P的，所以，单独一个空调一个回路可以，也可以2个空调一个回路，当单独一个空调一个回路的时候，2.5的线就足够。

2个空调一个回路，还是保险起见，用4个的。

虽然算负荷，用4个的线带3个卧室空调是足够的，不过，我们不推荐这样做，主要原因是夏天电压不稳定，万一同时使用（虽然可能性很小，不过不排除3代一家，而且一个出了问题，总还有一个在用），可能会频繁跳闸。

所以，一个原则，除非一室一厅，卧室空调最多2个串联，并且最少保持2个回路（呵呵，这间坏了到那间去睡）。

（二）厨房插座厨房电器的功率不会很大，但是，多，且长期使用。

所以，应采用4个平方的电线。

对于一些很大的房子有很多乱七八糟的电器的时候（比如别墅），那么还可以考虑6个的电线。

厨房插座必须单独一个回路。

（三）卫生间插座其实不应该叫卫生间插座，而是指的是卫生间浴霸。

家装配电箱的标准做法

家装配电箱的标准做法
1.位置选择：
-配电箱应安装在干燥、通风良好且不受阳光直射的位置，远离易燃易爆物品。

-通常位于室内较隐蔽处，如走廊、门厅或者独立储藏室的墙上，高度一般在1.4米至1.8米之间，便于操作和检修。

2.箱体规格：
-配电箱应选用符合国家电工产品强制认证（CCC认证）的产品，具有良好的绝缘性和防火性能。

-根据家中用电负荷大小选择合适容量的配电箱，箱内空间足够容纳所有电器回路的断路器或熔断器。

3.线路配置：
-进户电源线应直接接入主开关（总闸），主开关的选择应能满足全屋最大负荷电流需求，并配备漏电保护功能。

-家庭用电应按照照明、插座、空调、厨房、卫生间等不同功能区域进行回路划分，每个回路均应设置单独的断路器，并根据负载特点选择合适的额定电流和短路保护功能。

4.接地与接零：
-配电箱内应有专用的接地排和零线排，保证地线和零线的连接可靠。

-家庭用电系统采用TN-C-S或TN-S系统，保证良好的接地保护。

5.标识清晰：
-各个断路器应有明显标识，标明所控制的电路区域，方便后期维护和故障排查。

-断路器跳闸方向应一致，以便于紧急状态下快速切断电源。

6.安全防护：
-配电箱前应留有足够的操作和维护空间，不可堆放杂物。

-配电箱应有可靠的锁闭装置，以防小孩误触碰。

7.安装规范：
-所有电线连接必须牢固、紧密，不允许裸露铜芯。

-接线时严格按照左零右火上接地的原则，接线整齐，不得交叉重叠。

8.验收与测试：
-安装完成后，必须由有资质的专业电工进行全面检查和测试，确保电气安全，符合国家有关电气规程。

家庭配电方案

家庭配电方案现代家庭对电力的需求越来越高，电器设备的使用也越来越普遍。

对于一个安全、高效的家庭电力配电方案，是非常重要的。

本文将为您介绍一个合理的家庭配电方案。

一、总体设计家庭配电系统的总体设计是确保电力安全和高效稳定供应的关键。

为了实现这一目标，我们建议采用主干配电法。

主干配电法是将家庭的电力需求分成几个部分，通过一个总开关箱与电力供应接入点相连。

这样就能够隔离不同的电路，确保电力分配均衡，同时也便于维修和故障排除。

二、配电箱安装位置配电箱的合理安装位置也很重要。

一般来说，配电箱应该安装在通风良好，干燥的地方，远离火源和易燃物品。

同时，在安装时要确保配电箱距离地面一定的高度，方便维修和检修。

三、分线路设计为了确保电力供应的安全和稳定，我们建议将家庭电力需求分成若干个分线路。

比如，可以将照明、空调、厨房用电等分别独立设置线路，并根据需求确定线路的容量。

这样，在使用时，即使某个线路出现故障，也不会对其他线路造成影响。

四、线路容量计算线路容量的计算是确保电力供应稳定的关键环节。

在计算线路容量时，需要考虑到所需电器设备的功率、电流等因素。

一般来说，线路容量应该大于设备的额定功率，以确保正常运行，避免过载造成的危险。

五、安全设施为了保障家庭电力使用的安全，我们建议在家庭配电系统中增加相关的安全设施。

例如，接地装置是必不可少的一项安全设备，能够有效消除电流过大时的危险。

此外，漏电保护器和过载保护开关等也应该在系统中得到应用。

六、规范使用一套良好的家庭配电方案只有在用户规范使用的基础上才能发挥最大的效果。

用户在使用电器设备时，应该遵循安全使用的原则，避免超负荷使用、私拉乱接线等行为，确保整个系统的稳定运行。

七、定期检测与维护为了确保家庭配电系统的正常运行，定期的检测和维护是必不可少的。

用户应该定期检查配电箱、线路和安全设施的状态，并保持干燥、清洁的环境。

如果发现任何故障或异常情况，应及时联系专业技术人员进行处理。

家庭电路设计实施方案

家庭电路设计实施方案
在进行家庭电路设计时，首先需要考虑的是电路的布局。

根据家庭的实际情况，我们可以将家庭电路划分为照明电路、插座电路、特殊用电电路等。

在布局电路时，需要考虑到各个电器的使用位置，合理安排插座和开关的位置，以方便日常使用，并且要避免电线交叉和交错，保证电路的整洁和美观。

其次，配电方案也是家庭电路设计中需要考虑的重要因素。

在配电方案中，我
们需要根据家庭用电情况和电器功率来确定主干线和分支线的容量，确保电路不会因为过载而造成安全隐患。

同时，还需要考虑到不同电器的使用时间和功率峰值，合理安排各个电器的用电顺序，以平衡家庭用电负荷，提高电能利用率。

最后，选择合适的电器和电线材料也是家庭电路设计中需要重点考虑的问题。

在选择电器时，我们需要考虑到其功率、能效等因素，选择符合国家标准的产品，并且要注意安全性和耐用性。

在选择电线材料时，需要考虑到其导电能力、耐热性、耐磨性等因素，选择符合家庭用电需求的电线材料，以确保电路的安全稳定运行。

总之，家庭电路设计实施方案的制定需要考虑到电路布局、配电方案和选择合
适的电器和电线材料等因素。

只有综合考虑这些因素，才能设计出安全、稳定、便利和节能的家庭电路方案，为家庭生活提供可靠的电力保障。

12张电路设计图,教你轻松搞定全屋弱电施工,附3种常见电箱配置方式

居装修最难搞、最麻烦的就是电路的配置了，有时候连阅历丰富的施工人员，也会弄错！要知道，前期装修的时候家里的电路配置不好，以后住进去，别提多麻烦了，动不动就跳闸，可以说是格外影响日常家居生活，所以在装修的时候，就要格外留意！今日我就是要重点跟大家介绍下家装中的电路配置问题，以简洁的12 张图来分别介绍，下面大家可以格外直观的跟我一起来看看这12 张概况图吧！1.强弱电箱的安装其中的强电是存在电流危急的，主要包括有空调、插座、照明、冰箱等；而弱电是没有电流安全的，涵盖了电视、、网络。

2.强电箱的线路布置从上图可以对全家的线路布置一览无余3.不同电线的规格装修的时候不要误认为全部的电线都越粗越好，广州宸兴科技技术总结其实依据线路布置图我们就可以知道哪些地方的线路电线规格怎么样，固然线越粗，所能承受的电路也就越大。

4.空气开关的作用空气开关是用来保护全家电路的，当我们的电流过大的时候会引发开关自动切断电源。

5.漏电断路器的作用漏电断路器是在空气开关的根底上添加的一个小按钮，当发生意外漏电的时候，会引发开关自动切断电源。

6.空调回路设计家装中的空调一般都是单独的线路，由于空调功率常常不稳定，简洁消灭超载的可能，因此每个可调都配有一个回路。

7.中心空调回路设计中心空调的接线方式有两种，如以下图8.照明回路设计9.电箱的配置10.配电箱的设计方式一11.配电箱的设计方式二12.配电箱的设计方式三看完这 12 张图之后，假设家装的时候就可以参考这些内容，也可能避开很多阅历缺乏的施工人员犯低级的错误。

最终，广州宸兴科技技术总结假设家装中的电路出了问题，都是格外麻烦的事情，到底电路安装属于隐蔽工程，在安装这些隐蔽工程的时候，要第一时间觉察问题解决问题，不然等全部在装修完毕之后，再觉察问题的时候，就耗时耗材了。

完整的家居配电方案，安全.实用.舒适

完整的家居配电方案，安全.实用.舒适经典THEBEST配电系统家居电气系统非常重要安全可靠、实用、舒适、美观家居用电包括强电系统及弱电系统强电系统——是指由小区引入的供电系统，单相交流220V，三相交流380V，主要用于家居照明，家用电器等供电。

弱电系统——是指由公共平台引入的信息系统，主要用于电视、电话、互联网络、安防报警等低于36V的安全电压的信号传输。

家居配电系统介绍配电箱断路器见下文家居配电方案开关插座见下文强/弱电布线系统如何选择配电系统？配电箱的选择配电箱应选择有足够的可安装回路数的产品箱体采用坚固的金属材料，安装方式为嵌入式暗装安装导轨采用标准的35m m 导轨，材料要坚固耐用零线排、接地排采用铜合金材料，不易腐蚀生锈连接螺丝不易打毛，不易腐蚀生锈，通电测试不易发黑外壳可以选用塑料或金属盖，开门方便，材料不易破损，固定件可靠牢固。

断路器选择断路器一定要选择正牌，入手手感沉重，开关开合没有滞涩感觉，开关有明显的开合标志连接螺丝不易打毛、不易腐蚀生锈，接线紧固后不易松动。

过电压过电流保护断路器1. 单模单极过电流保护断路器控制一路火线2. 双模双极过电流保护断路器同时控制火线和零线3. 单模双极过电流保护断路器同时控制火线和零线（更紧凑, 节省空间）4. 三极过电流保护断路器控制三路火线（别墅户型才会用到）漏电保护断路器1. 双极漏电保护断路器控制一路火线和零线2. 四极漏电保护断路器控制三路火线和零线防雷保护装置1. 双极保护一个回路2. 四极保护三个回路如何选择经济配电方案+套餐？A.配电方案家居用电一般分为照明回路、电源插座回路和空调插座回路，为了保证其中一个回路出现故障时其它回路仍可正常供电，每个回路需要分别安装断路器。

为防止家用电器因漏电造成人身伤害和火灾事故，电源插座回路和空调插座回路要安装漏电保护开关。

厨房、卫生间由于家用电器较多，因此一般也单独安装断路器。

为了防止某一个断路器损坏时造成麻烦，还可增加两路备用断路器，为了避免打雷/电压不稳造成电器损坏，可加装防雷/防浪涌保护装置。

配电柜布线方案

配电柜布线方案1. 布线目标该布线方案的目标是将电力从配电柜传输到各个设备和电器，并确保电力传输的稳定性和安全性。

2. 布线规范在设计和安装配电柜布线时，需要遵守以下规范：- 使用符合当地电气安全标准的电缆和连接器。

- 避免电缆过度拉伸或弯曲，确保电缆的机械强度和电气性能不受影响。

- 为每个电器或设备选择适当的断路器，并遵循额定负荷和安全间隔的要求。

- 使用电缆槽或管道进行布线，避免电缆暴露在外。

- 使用电缆标签和布线图进行标示，以便于维护和故障排除。

3. 布线步骤以下是配电柜布线的一般步骤：1. 根据项目需求和设备分布，规划布线路径和布线图。

2. 选择合适的电缆和连接器，并测量所需长度。

3. 使用电缆剥线工具剥去电缆的保护层，并根据需要进行预备工作，如连接端子等。

4. 将电缆通过电缆槽或管道引导到各个设备和电器位置。

5. 在配电柜中安装断路器，并根据布线图连接电缆到相应位置。

6. 对每个连接点进行绝缘测试和连接测试，确保无短路和接触不良。

7. 根据安装要求进行调整和整理，保证布线整齐且可靠。

8. 使用电缆标签和布线图进行标示，便于日后维护和维修。

4. 安全考虑在配电柜布线过程中，必须注意以下安全考虑：- 确保工作区域没有电源供电，并使用绝缘手套和工具。

- 在进行电缆连接前，务必关闭相应的断路器，以防止电击和火灾风险。

- 严禁过载柜内任何连接点或断路器，以确保电力分配的安全性。

- 定期进行布线和断路器的检查和维护，以及记录相关操作和更改。

请尊重以上布线方案的原则和规范，以确保配电柜的布线能够安全可靠地提供电力分配服务。
