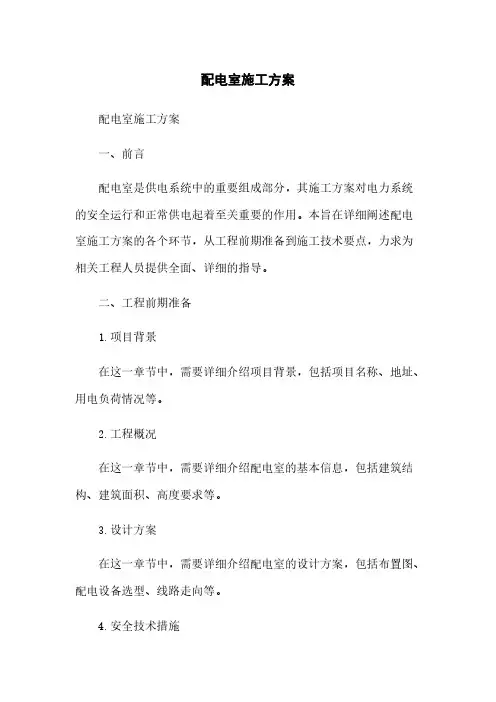

【精编】配电室施工方案

配电室施工方案

配电室施工方案

.配电柜安装保证1.5米宽的安全操作通道，铺设绝缘橡胶板。柜体安装要垂直，柜面整齐、平稳。底座与柜体固定牢固；

6.底座槽钢与重复接地连接可靠，重复接地与柜体保护零线做电气连接；

7.配电柜按顺序编号，柜内开关按系统图接线，并标明开关用途、路别。

二、电缆敷设：

1.由配电室一级柜至二级配电箱的电缆采用直接埋地，埋地深度不小于0.7米，电缆周围铺50mm厚的细砂，上面盖红砖保护，然后回填夯实。室内设电缆沟，宽度为0.35米，深度为0.6米。侧面抹灰防水，电缆出入穿管保护，电缆铺设后用棉纱堵好，将管口封闭，防水，防动物进入电缆沟、配电室；

2.电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。电缆按路别标明去向及用途。

三、接地装置要求：

1.现场采用TN—S接零保护系统；

2.配电室内作一组重复接地装置。接地体选用G50镀锌钢管，长度每根2.5米，接地连接线为40*4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米。连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理，（具体做法可绘制示意图）；

3.重复接地的接地电阻值小于等于10欧；

4.接地装置与配电柜内的零线端子板连接采用M10镀锌螺丝加弹簧垫压接可靠。

四、安全注意事项：

1.电工作业必须做到持证上岗，穿戴好相应的劳保用品；

2.严禁酒后上班作业。工作中不准打闹、开玩笑；

3.操作中听从指挥，精力集中，防止配电柜倾斜伤人；

4.使用喷火灯或电炉，要办理用火证，注意与操作人员保持安全距离，周边不得堆放易燃易

爆物品，并且有防火措施；

5.设备安装，调试，设监护人监护。

某工程电气安装施工方案

来源:中华园林网发布日期：2007-06-02浏览次数：15568

施工组织设计施工现场管理制度施工项目成本控制方法道路施工组织设计绿化养护承

包合同东海龙开元小区绿化工程某住宅小区绿化养护管理某公司住宅楼基坑开挖施城市绿化工程施工及验收施工现场管理制度

1编制说明

1.1适用范围：本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、

电容补偿装置、模拟屏、保护屏、变频柜、电缆线路、接地等电气装置的安装，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。

1.2编制依据

1.2.1设计图纸和相关设备厂家技术资料

1.2.2《电气装置安装工程电力变压器、油浸电抗器，互感器施工及验收规范》

GBJ148-90

1.2.3《电气装置安装工程母线装置施工及验收规范》GBJ50149-90

1.2.4《电气装置安装工程电缆线路施工及验收规范》GB50168-92

1.2.5《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92

1.2.6《电气装置安装工程高压电器施工及验收规范》GB50147-90

1.2.7《电气装置安装工程电力变流设备施工及验收规范》GB50255-96

1.2.8《电气装置安装工程接地施工及验收规范》GB50169-92

1.2.9《电气装置安装工程电气设备交接试验标准》GBJ50150-91

1.2.10《电气装置安装工程蓄电池施工及验收规范》GB50172-92

1.2.11《建筑电气工程施工质量验收规范》GB50303-2002

1.2.12《施工现场临时用电安全技术规范》JGJ46-88

1.2.13本公司在多项类似工程中的施工经验。

2工程概况

2.1工程主装置变电所是由设计、国内配套的工程项目。

2.1.1主装置变电所变电所内设10KV/0.4KV高低压开关室、电容器室、变压器室、变频器室、电缆室和控制室等。

2.1.2大部分负荷为二类负荷，对装置区较重要的负荷配备一台柴油发电机做应急电源，确保人身安全和生产的连续性。

2.2主要工程量（见表1主要工程量一览表）

主要工程量一览表表1

序号

名称

规格型号

单位

数量

1

高压开关柜

台

29

2

低压抽屉开关柜

台

93

3

电力变压器

台

6 4

电力变压器

台

2 5

电容器

套

2 6

微机保护监控主机

套

2 7

微机保护屏

台

1 8

直流电源装置

套

1 9

马赛克模拟屏

组

1

10

端子柜

台

4

11

变频器柜

台

18

12

应急柴油发电机

套

1

13

动力配电箱

台

1 动力配电箱

台

1 动力配电箱

台

1

14

槽钢

t

22

15

电力电缆

Km

6

16

控制电缆

Km

21

3施工准备
