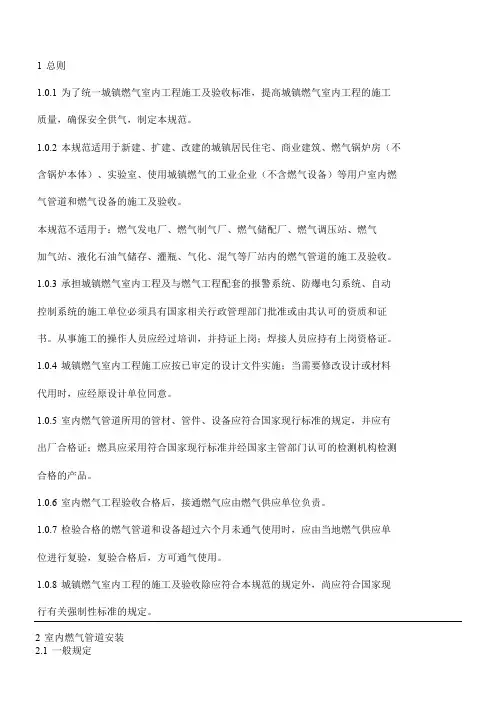

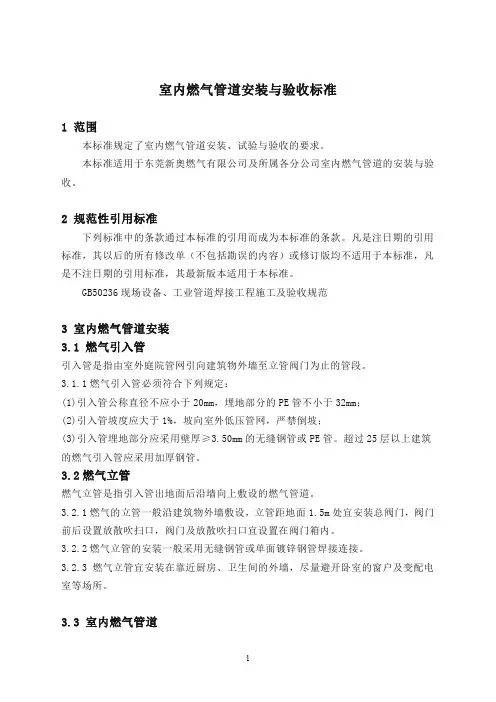

室内燃气管道安装与验收标准

1 范围

本标准规定了室内燃气管道安装、试验与验收的要求。

本标准适用于东莞新奥燃气有限公司及所属各分公司室内燃气管道的安装与验收。

2 规范性引用标准

下列标准中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用标准, 其以后的所有修改单( 不包括勘误的内容) 或修订版均不适用于本标准, 凡是不注日期的引用标准, 其最新版本适用于本标准。

GB50236现场设备、工业管道焊接工程施工及验收规范

3 室内燃气管道安装

3.1 燃气引入管

引入管是指由室外庭院管网引向建筑物外墙至立管阀门为止的管段。

3.1.1燃气引入管必须符合下列规定:

(1)引入管公称直径不应小于20mm, 埋地部分的PE管不小于32mm;

(2)引入管坡度应大于1%, 坡向室外低压管网, 严禁倒坡;

(3)引入管埋地部分应采用壁厚≥3.50mm的无缝钢管或PE管。超过

25层以上建筑

的燃气引入管应采用加厚钢管。

3.2燃气立管

燃气立管是指引入管出地面后沿墙向上敷设的燃气管道。

3.2.1燃气的立管一般沿建筑物外墙敷设, 立管距地面1.5m处宜安装总阀门, 阀门前后设置放散吹扫口, 阀门及放散吹扫口宜设置在阀门箱内。

3.2.2燃气立管的安装一般采用无缝钢管或单面镀锌钢管焊接连接。

3.2.3燃气立管宜安装在靠近厨房、卫生间的外墙, 尽量避开卧室的窗户及变配电室等场所。

3.3 室内燃气管道

3.3.1室内燃气管道不得穿越下列场所:

(1)燃气管道严禁引入卧室、浴室或卫生间中; 当水平管穿过卧室、浴室、卫生间或地下室时, 必须采用焊接连接的方式, 并必须设置在套管中;

(2)易燃易爆品仓库、配电室、变电室、电缆沟、烟道和通风道等地方;

(3)潮湿或有腐蚀性介质的房间, 当一定要穿越时, 必须采取防腐措施;

(4)机要室、间距狭小通道及人不宜进入的场所;

(5)使用其它燃料的厨房。

3.3.2室内燃气管道一般采用镀锌钢管并采用丝扣连接。

3.3.3室内燃气管道应明设, 当建筑或工艺有特殊要求时, 可暗设, 但必须便于安装和检修。暗设燃气管道应符合下列要求:

(1)暗设的燃气立管, 可设在墙上的管槽或管道井中; 暗设的燃气水平

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

管, 可设在非燃材料构成的吊平顶内或管沟中;

(2)暗设的燃气管道的管槽应设活动门和通风孔; 暗设的燃气管道的管沟应设活动盖板, 并填充干沙;

(3)暗设的燃气管道可与空气、惰性气体、上水、热力管道等一起敷设在管道井、管沟或设备层中。此时, 燃气管道应采用焊接连接。

燃气管道不得敷设在可能渗入腐蚀性介质的管沟中;

(4)敷设燃气管道的管沟与其它管沟交叉时, 管沟之间应密封, 燃气管道应敷设在钢套管中;

(5)敷设燃气管道的设备层和管道井应通风良好。每层的管道井应设与楼板耐火极限相同的防火隔断层, 并应有进出方便的检修门;

(6)燃气管道应涂以黄色的防腐识别漆或涂银粉漆并刷上黄色的标识环。

3.3.4室内燃气管道一般不采用暗埋方式, 如必须暗埋时必须使用燃气专用的不锈钢管、铜管、铝塑复合管等, 暗埋的燃气管道必须采用焊接。燃气表及阀门不得暗埋, 燃气管道宜暗埋于距天花板20cm范围内, 距地面50cm以下的墙面。暗埋后应有明显的标志, 以免用户装修施工时破坏暗埋的燃气管道。

3.3.5室内燃气管道穿越楼板、楼梯平台、墙壁和隔墙时, 必须安装在套管中。

穿越楼板、楼梯平台等处时套管应选用钢管,套管管径不宜小于表1燃气管道的套管直径的规定, 套管上端应高出毛地面60mm—90mm, 装修地面30mm—50mm, 下端与楼板底平, 套管与燃气管间应

用柔性防水材料封堵严实, 套管与楼板之间应牢固, 并用水泥砂浆或非燃材料堵严, 不得有漏水和松动现象。

穿墙套管可采用PVC管, 套管管径不宜小于表1燃气管道的套管直径的规定。套管与燃气管应用沥青油麻或柔性防水材料封堵严密, 与墙壁之间应用水泥砂浆填实, 两端以水泥砂浆抹平。

表1燃气管道的套管直径

3.3.6室内燃气水平管道安装高度的要求: ( 安装低挂表时除外)

(1)在楼梯间内宜不低于2.20m;

(2)在厨房间内宜不低于1.80m;

(3)管道及附件到顶板的净距不得小于100mm, 厨房房顶必须采取防火措施。

3.3.7室内燃气管道安装时管内不准有异物, 安装要横平竖直。

3.3.7.1水平管坡度不宜大于千分之一, 坡度方向如下:

(1)表前管应坡向立管( 燃气入口) , 表后管应坡向灶具;

(2)小口径管应坡向大口径管。

3.3.7.2立管应垂直于地面, 特殊情况下, 垂直度允许偏差不大于2mm/m。

3.3.8高层建筑的燃气立管应有承重支撑措施, 低压供气时应有消除燃气附加压力的措施。

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

3.3.9室内燃气管道与墙面的净距:

DN＜25mm( 1″) 时, 不宜小于30mm;

DN25mm-50 mm( 1″-2″) 时, 不宜小于60mm;

DN＞50mm( 2″) 时, 不宜小于90mm或根据管道安装情况确定。

3.3.10燃气管道的固定, 可采用钩钉、托架、吊架和管夹等。

每楼层的立管至少设一个固定件;

灶前下垂管上至少设一个固定件, 灶前下垂管上有球阀时, 宜设两个固定件;

水平管两端除应设托钩外, 3.5m以下应设一个固定件; DN＜25mm( 1″) 时, 每增加3m应增设一个固定件, DN32mm-100 mm( 11 / 4″—4″) 时, 每增加5m应增设一个固定件; 管道有产生挠度可能性时, 宜采用角钢支架; 管道弯头附近和长度超过1m的接灶头水平管上应增设一个固定件。

3.3.11在管道的适当位置应装设活接头。水平管每10m左右及穿楼梯

间的管道, 应

装设一个活接头; 遇有阀门时, 应在阀门后面装设活接头。

DN＞50mm( 2″) 的管道上可不装设活接头。室内燃气管道穿过闭合间管段, 不准装设阀门及活接头; 活接头的密封采用耐油石棉橡胶垫圈。

3.3.12室内燃气管道和电气设备、相邻管道之间的净距不应小于表2

的规定。

表2 燃气管道和电气设备、相邻管道之间的净距
