工程图学(含CAD)第1阶段测试题
cad一级考试试题「附答案」
cad⼀级考试试题「附答案」2017年cad⼀级考试试题「附答案」 ⼀、单选题： 1、不是环形阵列定义阵列对象数⽬和分布⽅法的是： A、项⽬总数和填充⾓度 B、项⽬总数和项⽬间的⾓度 C、项⽬总数和基点位置 D、填充⾓度和项⽬间的⾓度 2、应⽤倒⾓命令“chamfer”进⾏倒⾓操作时： A、不能对多段线对象进⾏倒⾓ B、可以对样条曲线对象进⾏倒⾓ C、不能对⽂字对象进⾏倒⾓ D、不能对三维实体对象进⾏倒⾓ 3、移动圆对象，使其圆⼼移动到直线中点，需要应⽤： A、正交 B、捕捉 C、栅格 D、对象捕捉 4、⽤旋转命令“rotate”旋转对象时： A、必须指定旋转⾓度 B、必须指定旋转基点 C、必须使⽤参考⽅式 D、可以在三维空间缩放对象 5、⽤缩放命令“scale”缩放对象时： A、必须指定缩放倍数 B、可以不指定缩放基点 C、必须使⽤参考⽅式 D、可以在三维空间缩放对象 6、拉伸命令“stretch”拉伸对象时，不能： A、把圆拉伸为椭圆 B、把正⽅形拉伸成长⽅形 C、移动对象特殊点 D、整体移动对象 7、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了： A、增量 B、封闭 C、百分数 D、动态 8、不能应⽤修剪命令“trim”进⾏修剪的对象是： A、圆弧 B、圆 C、直线 D、⽂字 9、AutoCAD中CAD标准⽂件后缀名为： A、dwg B、dxf C、dwt D、dws 10、应⽤圆⾓命令“of fset”对⼀条多段进⾏圆⾓操作是： A、可以⼀次指定不同圆⾓半径 B、如果⼀条弧线段隔开两条相交的直线段，将删除该段⽽替代指定半径的圆⾓ C、必须分别指定每个相交处 D、圆⾓半径可以任意指定 11、多次复制“copy”对象的选项为： A、m B、d C、p D、c 12、在AutoCAD中给⼀个对象指定颜⾊特性可以使⽤以下多种调⾊板，除了： A、灰度颜⾊ B、索引颜⾊ C、真彩⾊ D、配⾊系统 13、在AutoCAD中给⼀个对象指定颜⾊的⽅法很多，除了： A、直接指定颜⾊特性 B、随层“ByLayer” C、随块“ByBlock” D、随机颜⾊ 14、在AutoCAD中可以指定和添加各种类型⽂件的搜索路径，除了以下哪种⽂件： A、⾃动保存⽂件 B、AutoCAD主应⽤程序⽂件 C、菜单⽂件 D、样板图形⽂件 15、在AutoCAD中保存⽂件的安全选项是： A、⾃动锁定⽂件 B、⼝令和数字签名 C、⽤户和密码 D、数字化签名 16、在AutoCAD中可以给图层定义的特性不包括： A、颜⾊ B、线宽 C、打印/不打印 D、透明/不透明 17、在AutoCAD中默认存在的命名图层过滤器不包括： A、显⽰所有图层 B、显⽰所有使⽤图层 C、显⽰所有打印图层 D、显⽰所有依赖于外部参照的图层 18、为维护图形⽂件的致性，可以创建标准⽂件以定义常⽤属性，除了： A、命名视图 B、图层和线型 C、⽂字样式 D、标注样式 19、应⽤延伸命令“extend”进⾏对象延伸时： A、必须在⼆维空间中延伸 B、可以在三维空间中延伸 C、可以延伸封闭线框 D、可以延伸⽂字对象 20、AutoCAD软件不能⽤来进⾏： A、⽂字处理 B、服装设计 C、电路设计 D、零件设计 21、Autodesk公司推出AuroCAD1.0版本的时间是： A、1977 B、1982 C、1988 D、1997 22、以下软件不能完成计算机辅助设计的是： A、MDT B、Word C、AutoCAD D、UG 23、画笔和photoshop等很多软件都可以绘图，但和AutoCAD相⽐它们不能： A、打印图形 B、保存图形 C、精确绘图和设计 D、打开图形 24、AutoCAD不能处理以下哪类信息： A、⽮量图形 B、光栅图形 C、声⾳信息 D、⽂字信息 25、AutoCAD软件可以进⾏三维设计，但不能进⾏： A、线框建模 B、表⾯建模 C、实体建模 D、参数化建模 多选题： 26、⽤阵列命令“array”阵列对象时有以下阵列类型： A、曲线阵列 B、矩形阵列 C、正多边形阵列 D、环形阵列 27、在AutoCAD中，可以设置“实时助⼿”在以下情况⾃动显⽰： A、所有命令 B、新命令和增强命令 C、在需要时 D、仅对话框 28、⽤偏移命令“offset”偏移对象时： A、必须指定偏移距离 B、可以指定偏移通过特殊点 C、可以偏移开⼝曲线和封闭线框 D、原对象的'某些特征可能在偏移后消失 29、⽤镜像命令“mirror”镜像对象时： A、必须创建镜像线 B、可以镜像⽂字，但镜像后⽂字不可读 C、镜像后可选择是否删除源对象 D、⽤系统变量“mirrtext”控制⽂字是否可读 30、⽤复制命令“copy”复制对象时，可以： A、按F1键 B、在命令⾏中输⼊“?”然后Enter键 C、在命令⾏中输⼊“Help”然后Enter键 D、对话框中单击“帮助按钮” 31、⽤复制命令“copy”复制对象时，可以： A、原地复制对象 B、同时复制多个对象 C、⼀次把对象复制到多个位置 D、复制对象到其他图层 32、以下哪些对象不能被删除： A、世界坐标系 B、⽂字对象 C、锁定图层上的对象 D、不可打印图层上的对象 33、⽤旋转命令“rotate”旋转对象时，基点的位置： A、根据需要任意选择 B、⼀般取在对象特殊点上 C、可以取在对象中⼼ D、不能选在对象之外 34、在AutoCAD中，可以通过以下⽅法激活⼀个命令： A、在命令⾏输⼊命令名 B、单击命令对应的⼯具栏图标 C、从下拉菜单中选择命令 D、右击，从快捷菜单中选择命令 35、在AutoCAD中，可以通过以下⽅法改变⼀个系统变量的值： A、在命令⾏输⼊系统变量名，然后键⼊新的值 B、右击，从快捷单中选择系统变量，然后键⼊新的值 C、在某些对话框中改变复选框的状态 D、在下拉菜单中，选择“⼯具”“查询”“设置变量”进⾏变量设置 36、在AutoCAD中，可以设置透明度的界⾯元素有： A、所有的对话框 B、浮动命令窗⼝ C、帮助界⾯ D、⼯具选项板 37、⽤移动命令“move”把⼀个对象向X轴正⽅向移动8个单位，向Y轴正⽅向移动5个单位，应该输⼊： A、第⼀点：0，0;第⼆点：8，5 B、第⼀点：任意;第⼆点：@8，5 C、第⼀点：(0，0);第⼆点：(8，5) D、第⼀点：0<180;第⼆点：8，5 38、⽤缩放命令“scale”缩放对象时： A、可以只在X轴⽅向上缩放 B、可以通过参照长度和指定的新长度确定 C、基点可以选择在对象之外 D、可以缩放⼩数倍 ⼆、判断题： 39、在AutoCAD中⽆法使⽤透视⽅式观察三维模型。
工程设计与CAD考试题和答案
工程设计与CAD考试题和答案一、单项选择题（每题2分，共20分）1. CAD技术的核心是（）。
A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助测试答案：A2. 在CAD软件中，以下哪个不是基本的绘图命令（）。
A. 直线B. 圆C. 椭圆D. 表格答案：D3. CAD软件中的图层功能主要用于（）。
A. 存储图形数据B. 管理图形对象C. 计算图形面积D. 打印图形答案：B4. 在CAD软件中，以下哪个命令用于创建多段线（）。
A. LINEB. POLYLINEC. SPLINED. ARC答案：B5. CAD软件中的尺寸标注功能主要用于（）。
A. 显示图形的尺寸B. 计算图形的尺寸C. 标注图形的尺寸D. 修改图形的尺寸答案：C6. 在CAD软件中，以下哪个命令用于创建矩形（）。
A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A7. CAD软件中的块（Block）功能主要用于（）。
A. 存储图形数据B. 重复使用图形元素C. 计算图形面积D. 打印图形答案：B8. 在CAD软件中，以下哪个命令用于创建圆弧（）。
A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A9. CAD软件中的图案填充功能主要用于（）。
A. 显示图形的填充效果B. 计算图形的填充面积C. 填充图形的空白区域D. 修改图形的填充颜色答案：C10. 在CAD软件中，以下哪个命令用于创建样条曲线（）。
A. LINEB. POLYLINEC. SPLINED. ARC答案：C二、多项选择题（每题3分，共15分）11. CAD技术可以应用于以下哪些领域（）。
A. 机械设计B. 建筑设计C. 电路设计D. 软件开发答案：A, B, C12. 在CAD软件中，以下哪些命令用于修改图形对象（）。
A. MOVEB. COPYC. MIRRORD. ZOOM答案：A, B, C13. CAD软件中的文本标注功能主要用于（）。
工程制图大一上学期期末考试复习试题【精】
《工程制图基础》期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
2、作正平线AB的三面投影。
已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝20mm，γ＝60o，点B在点A的右上方。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)5、完成四边形ABCD的水平投影。
?????二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（?????? ）4、根据主、俯视图，选择正确的主视图的剖视图。
（）7、下面选项中，立体正确的左视图是（）图。
三、已知圆锥面上点A 、点B 一个投影，试求其另外两个投影。
四、由已知立体的两个视图，补画第三视图。
将主视图改为全剖视图六、补全圆柱被截切后的侧面投影。
（保留作图线）七、补全相贯线正面投影。
（保留作图线）八、补画机件三视图所缺的线条。
（保留作图线）九、将主视图改为改为适当的全剖视图。
十、螺纹1.普通细牙螺纹，大径20mm ，螺距为1.5，右旋，螺纹公差带代号为5g6g2.梯形螺纹，大径20mm ，螺距为4mm ，双线左旋，公差带代号7e作A —A 断面图和B —B 断面图（键槽深4 mm ）作A —A 断面图和B —B 断面图画出AB 向局部视图补画主视图上的漏线识读零件图零件名称叫_______ ____，比例是__ _______。
图样中共有____个图形，它们分别是______________图、____________图、和___ __图。
零件的_____________端面为轴向尺寸的主要基准， _____________为径向尺寸的基准。
零件________处有螺纹，代号分别为____ ____和_____________，任意说出其中一种螺纹代号的含义 ______________________________________。
2017年2018年第二学期CAD期末第一套试题适用班级2016级工业设计带答案
2017-2018 年第二学期 CAD 期末第一套试题(合用班级 2016 级工业设计 )崔兆华一、填空题 (1 分× 60＝60 分 )1、在绘制物体的剖面与断面时 ,经常需要使用某一种图案来充满某个指定地区,这个过程即为图案填补。
2、在机械制图或其她工程画图中 ,一个完好的尺寸标明应由标明文字、尺寸线、尺寸界线、箭优等构成。
3、文字款式包括字体、字号、倾斜角度、方向与其她文字特点。
4、在“倾斜角度”文本框中能够设置文字的倾斜角度,角度为0时 ,不倾斜 ;角度为正值时向右倾斜 ;角度为负值时向左倾斜。
5、二维“阵列”命令分为矩形陈设、环形阵列与路径三种方式。
6.面域就是拥有物理特征的二维关闭地区。
7.旋转就是经过绕轴旋转关闭或不关闭对象来创立实体或曲面。
若旋转对象就是关闭的,则生成三维实体,若旋转对象就是不关闭的 ,则生成曲面。
8、布尔运算经过对两个以上的物体进行并集、交集、差集的运算 ,进而获得新的物体形态。
9、经过拉伸可将二维或三维曲线创立为三维实体或曲面。
10.进行抽壳操作时 ,若输入的偏移距离为正当,表示从实体外开始抽壳 ,若为负值 ,表示从实体内开始抽壳。
二、选择题 (1 分× 10＝10 分 )1.用 TEXT 命令标明角度 (°)符号 ,应在角度数值后加 ( D )。
A、%%C B、 %%U C、%%PD、 %%D2.以下表示φ220 的字符代码就是 ( C)A、%%U220B、%%O220C、%%C220D、%%D2203. 撤消正在履行的命令应 ( B )。
A.按回车键 B.按 ESC 键 C.按空格键 D.按 F1 键4.重复刚才履行的命令有三种方式,以下A方式不合用。
A.F1 键 B.空格键 C.鼠标右键 D、回车键5.以下表示“±”的字符代码就是A。
A、%%P B、%%U C、%%C D、%%D6.用户坐标系的简写就是 ( B ) 。
全国一级cad考试试题及答案
全国一级cad考试试题及答案1. 题目：在CAD软件中，如何创建一个半径为100mm的圆形？答案：在CAD软件中，可以通过选择“圆”工具，然后在命令行中输入半径值100mm来创建一个半径为100mm的圆形。
2. 题目：如何将一个矩形的长和宽分别设置为200mm和150mm？答案：首先选择“矩形”工具，然后在命令行中依次输入矩形的长200mm和宽150mm，即可创建一个长宽分别为200mm和150mm的矩形。
3. 题目：在CAD中，如何将一个对象的颜色设置为红色？答案：选中需要更改颜色的对象，然后在属性面板中找到颜色选项，选择红色即可。
4. 题目：如何测量CAD图纸中两点之间的距离？答案：使用“距离”测量工具，点击起点和终点，软件将自动显示这两点之间的距离。
5. 题目：在CAD中，如何将一条直线延伸至另一条直线？答案：使用“延伸”命令，选择需要延伸的直线和目标直线，直线将自动延伸至目标直线。
6. 题目：如何将CAD图纸中的多个对象组合成一个组？答案：选中所有需要组合的对象，然后使用“组”命令将它们组合在一起。
7. 题目：在CAD中，如何创建一个多边形？答案：选择“多边形”工具，输入边数，然后指定多边形的中心点和半径，即可创建一个规则的多边形。
8. 题目：如何将CAD图纸中的文本旋转90度？答案：选中文本对象，然后在属性面板中找到旋转角度选项，输入90度，即可将文本旋转90度。
9. 题目：在CAD中，如何镜像一个对象？答案：使用“镜像”命令，选择需要镜像的对象，并指定镜像线，对象将沿指定的镜像线进行镜像。
10. 题目：如何将CAD图纸导出为PDF格式？答案：在文件菜单中选择“导出”选项，然后在导出类型中选择PDF 格式，设置好导出参数后，点击“保存”即可将CAD图纸导出为PDF 格式。
结束语：以上是全国一级CAD考试的部分试题及答案，希望对考生有所帮助。
在实际操作中，考生应熟练掌握CAD软件的各项功能，以便在考试中能够快速准确地完成各项任务。
工程图学(含CAD)第1阶段练习题

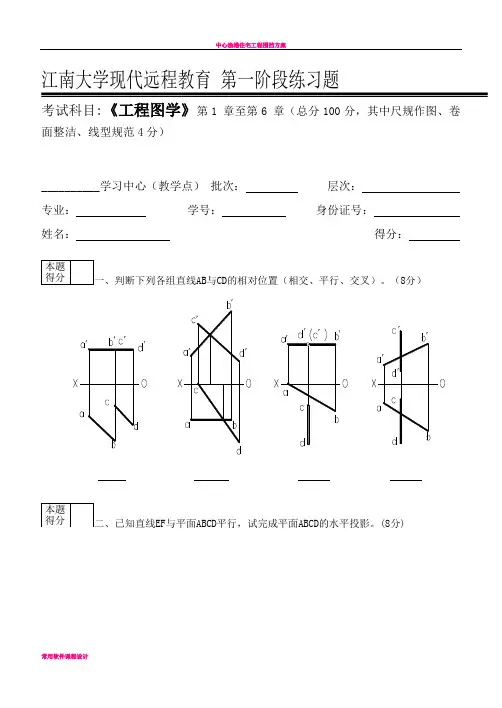

江南大学现代远程教育第一阶段练习题考试科目:《工程图学》第1 章至第6 章（总分100分，其中尺规作图、卷面整洁、线型规范4分）__________学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：本题得分一、判断下列各组直线AB与CD的相对位置（相交、平行、交叉）。
（8分）本题得分二、已知直线EF与平面ABCD平行，试完成平面ABCD的水平投影。
(8分)本题得分三、已知立体的正面投影和侧面投影，正确的水平投影是（）。
（6分）(2)(1)(3)本题得分四、已知立体的正面投影图和水平投影图，正确的侧面投影图是（）。
(6分）(1)(2)(3)(4)本题得分五、已知主视图和左视图，作俯视图（包括细虚线）。
（16分）本题得分七、分析下图中组合体的尺寸标注，补注出漏注的10 个尺寸。
（尺寸数值按1:1在图中量取，取整数，每个尺寸1分，共计10分)本题得分九、判断以下各组视图的画法是否正确（对的打√，错的打×）。
（8分）参考答案本题得分一、判断下列各组直线AB与CD的相对位置（相交、平行、交叉）。
（8分）平行交叉相交交叉本题得分二、已知直线EF与平面ABCD平行，试完成平面ABCD的水平投影。
(8分)本题得分三、已知立体的正面投影和侧面投影，正确的水平投影是（ 3 ）。
（6分）(2)(1)(3)本题得分四、已知立体的正面投影图和水平投影图，正确的侧面投影图是（2）。
(6分）(1)(2)(3)(4)本题得分五、已知主视图和左视图，作俯视图（包括细虚线）。
（16分）本题得分六、已知主视图和左视图，画出俯视图（包括细虚线）。
（16分）本题得分七、分析下图中组合体的尺寸标注，补注出漏注的10 个尺寸。
（尺寸数值按1:1在图中量取，取整数，每个尺寸1分，共计10分)本题得分八、画出半剖的主视图、全剖的左视图。
（18分）本题得分九、判断以下各组视图的画法是否正确（对的打√，错的打×）。
CAD试卷试题及答案
选择题2、在下面哪个操作完成后，填充图案失去关系性。
（）A、填充界线被删除B、填充界线被拉伸C、填充界线被更正为未关闭曲线D、调用EXPLODE命令E、调用MOVE命令3、以下描述图层性质的各选项中，不正确的选项是。
（）A、各图层共享同一坐标系B、当前层不能够被删除C、当前层不能够被冻结D、当前层不能够被关闭E、当前层不能够被锁住1、平时情况下，拟建建筑所在地区的风玫瑰应绘制在（）上。
A、建筑平面图B、建筑立面图C、建筑剖面图D、总平面图2、在建筑立面图中必定绘制的内容有（）。
A、风玫瑰B、屋顶立面外形C、门窗型号D、门窗立面形状E、建筑立面标高cad中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1．AutoCAD的图标菜单栏能够定制，能够删除，也能够增加。
（对）2．AutoCAD是美国Autodesk公司的计算体系图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．全部的命令都能够采用键盘输入（即快捷方式）以提高画图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编写图形命令时（如搬动、阵列等）能够先点命令，再选图形，也可第一选图形，再点命令。
（对）8．使用外面块命令时，当外面块图形改变时，引用部会也会随之改变。
（错）9．创办图案填充时，当选区取比率 1，表示组成图案填充的直线间距为1。
（错）10．CAD设计与老例设计方法对照，有利于产品的标准化、摆列化、通用化。
（对）11．机械制图中，GB/T为介绍性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的地址应位于图样的右下角（对）14．在机械制图中，2：1的比率成为放大的比率，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
工程图学(含CAD)_第一阶段练习
一、单项选择题（本题共4小题，每小题3分，共12分。
）1、已知立体的正面投影和水平投影，正确的侧面投影图是（ C ）。
2、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（ B ）。
A B C D3、正确的一组视图是__B____。
A B C D4、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（A ）。
A B C D 二、判断题（本题共4小题，每小题3分，共12分。
对的打“√”，错的打“×”，不需要改错。
）1、图2-1中，K 点在三角形ABC 所确定的平面内。
（ √ ）2、图2-2中，AB 和CD 两条直线相交。
（ × ）3、图2-3中，线段CK 在平面ABC 内 。
（ × ）4、图2-4中，AB和CD两条直线相交。
（√）图2-1 图2-2 图2-3 图2-4三、填空题（本题共5小题，每空1分，共10分）1、国家标准规定图纸的基本幅面有5种，其中A4幅面为最小的基本图幅，其尺寸是210X297。
2、组合体的尺寸应包括定型尺寸、定位尺寸和总体尺寸。
3、断面图有移出断面图和重合断面图两种。
4、形体分析法和线面分析法是读图的两个基本方法。
5、局部剖的剖切范围用波浪线绘制。
四、综合题(本题共4小题，第1题12分，第2题每小题10分，第3题20分，第4题24分，共66分)1、分析下图中组合体的尺寸标注，补注出漏注的 6 个尺寸，尺寸数值按1:1在图中量取，取整数。
2、已知多体相交，补全视图中所缺的图线（包括虚线）。
3、已知主视图和俯视图，补画左视图。
4、在指定位置画出半剖的主视图和全剖的左视图。
大一工程制图试卷及答案
一、填空题(本大题共11小题，每空1分，共40分）1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4，2、组合体的组合方式有：叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面.5、一般可见轮廓线用实线线型来画,不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图,根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图 .8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图,称为剖面图一、填空题(每空1分，共40分）1。
A0,A1，A2，A3，A42．叠加式，切割式，混合式3. 正轴测投影，斜轴测投影,等测投影,二测轴投影,三侧轴投影4。
水平面，正平面，侧平面5. 实线,虚线,点划线,折断线(或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页），建筑施工图（建施），结构施工图（结施),设备施工图（设施)8。
正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）11。
大一工程图学试卷B
中国计量学院2008 ~ 2009 学年第 1 学期 《 工程图学（A ） 》课程考试试卷（B ）开课二级学院：机电工程学院 考试时间：2009年 1月 9日9:00 -11:00 时 考试形式：闭卷√、开卷□，允许带 作图工具 入场考生姓名： 学号： 专业： 班级：题序 一 二 三 四 五 六 七 总分 得分 评卷人作半个圆锥的水平投影，并作出圆锥面上的素线SA 、圆弧AB 和曲线BC 的水平投影和侧面投影。
分)5分，共10分）装订 线1、已知立体的主、左视图，正确的俯视图是（）。
2、图示图示圆轴断面图正确的画法是（）。
三、补画视图中的缺线。
(18分）。
四、由两视图补画第三视图。
（20分）五、标注组合体的尺寸，尺寸数值按1：1从图中量取（取整数）。
（12分） 装 订线六、改错，将正确的螺纹连接图画在右方。
(12分)七、读零件图，回答问题。
（18分）1、该零件图的名称是，材料是。
2、除主视图外，该零件图中还有一个图。
3、轴上键槽深为3mm，将它正确标注在移出断面图上，键槽长为 mm，宽为 mm。
4、补画A-A(键槽深3mm)，B-B移出断面图。
微积分期末试卷选择题（6×２）cos sin 1.()2,()()22()()B ()()D x x f x g x f x g x f x g x C π==1设在区间（0，）内（ ）。
Ａ是增函数，是减函数是减函数，是增函数二者都是增函数二者都是减函数2x 1n n n n 20cos sin 1n A X (1) B X sin21C X (1) xn e x x n a D a π→-=--==>、x 时，与相比是（ ）Ａ高阶无穷小 Ｂ低阶无穷小 Ｃ等价无穷小 Ｄ同阶但不等价无价小３、ｘ=０是函数ｙ=（１-sinx)的（ ）Ａ连续点 Ｂ可去间断点 Ｃ跳跃间断点 Ｄ无穷型间断点４、下列数列有极限并且极限为１的选项为（ ）n 1X cosn=200000001()5"()() ()()0''( )<0 D ''()'()06x f x X X o B X oC X X X X y xe =<===、若在处取得最大值，则必有（ ）Ａf ＇f ＇f ＇且f f 不存在或f 、曲线（ ）Ａ仅有水平渐近线 Ｂ仅有铅直渐近线Ｃ既有铅直又有水平渐近线 Ｄ既有铅直渐近线1~6 DDBDBD一、填空题1d 12lim 2,,x d xax ba b →++=ｘｘ２２１１、（ ）＝ｘ+1、求过点（２，０）的一条直线，使它与曲线ｙ＝相切。
建筑工程制图与识图第1阶段测考试试题1b
江南大学现代远程教育2015上半年第一阶段测试卷考试科目:《建筑制图与识图》第一章至第三章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1. 在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（ B ）A、一般位置平面B、投影面平行面C、投影面垂直面2. 在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（ C ）A一般位置平面 B投影面平行面 C投影面垂直面3. 点与无限长直线的关系有（ B ）种A、1B、2C、3D、无数种4.在画图时，两条平行线之间的净距不宜小于（ C ）A、0.5mmB、0.6mmC、0.7mmD、0.8mm5. 本课程主要学习的投影方法（ C ）A、中心投影法B、斜投影法C、正投影法6. 若已知空间点A，投射方向S，投影面H。
点A的投影仍是点，且是唯一的吗？( A )A、是B、不是C、不一定是7. 图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（ B ）。
A.0.25B.0.5C.0.75D.0.158. 工程制图中绘制图样的主要方法是（ B ）。
A.斜投影法B.正投影法C.中心投影法D.以上都不正确9. 在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( C )。
A.会签栏B.图标C.图框D.图纸目录10. 投影面垂直线的正投影为（ A ）A.汇聚为一点B.反映实长C.仍为一直线，但长度缩短二、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）(× )1. 投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。
(√ )2. 图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。
大一工程制图基础知识单选题100道及答案
大一工程制图基础知识单选题100道及答案一、图纸幅面与比例1. 图纸幅面有几种规格？（）A. 3 种B. 4 种C. 5 种D. 6 种答案：C。
图纸幅面有A0、A1、A2、A3、A4 五种规格。
2. A2 图纸的尺寸是多少？（）A. 420mm×594mmB. 297mm×420mmC. 210mm×297mmD. 594mm×841mm答案：B。
A2 图纸尺寸为420mm×594mm。
3. 比例为2:1 表示（）。
A. 图形是实物的2 倍B. 实物是图形的2 倍C. 图形和实物一样大D. 不确定答案：A。
比例为2:1 表示图形是实物的2 倍。
4. 1:50 的比例属于（）比例。
A. 放大B. 缩小C. 原值D. 不确定答案：B。
1:50 的比例属于缩小比例。
5. 在工程制图中，常用的比例有哪些？（）A. 1:1、1:2、1:5B. 1:10、1:20、1:50C. 1:100、1:200、1:500D. 以上都是答案：D。
工程制图中常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500 等。
二、图线与字体6. 粗实线的宽度一般为（）。
A. 0.25bB. 0.5bC. 0.7bD. b答案：D。
粗实线的宽度一般为b。
7. 细实线的主要用途是（）。
A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：C。
细实线主要用于尺寸线、尺寸界线、剖面线等。
8. 虚线在工程制图中的用途是（）。
A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：B。
虚线表示不可见轮廓线。
9. 点画线的用途是（）。
A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：D。
点画线用于对称中心线、轴线等。
10. 工程图中的汉字应采用（）字体。
A. 宋体B. 仿宋体C. 长仿宋体D. 黑体答案：C。
大一工程制图cad考试题及答案
大一工程制图cad考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，使用哪个命令可以绘制直线？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项是CAD中创建圆的正确命令？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A3. 如何在CAD中快速选择多个对象？A. 使用鼠标左键拖动选择框B. 按住Shift键点击对象C. 按住Ctrl键点击对象D. 按住Alt键点击对象答案：C4. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A5. 如何在CAD中测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A6. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A7. 如何在CAD中创建一个圆弧？A. 使用ARC命令B. 使用CIRCLE命令C. 使用ELIPSE命令D. 使用POLYGON命令答案：A8. 在CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A9. 如何在CAD中创建一个圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用POLYGON命令D. 使用RECTANGLE命令答案：A10. 在CAD中，哪个命令用于创建样条曲线？A. SPLINEB. LINEC. ARCD. ELLIPSE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制多段线。
答案：PLINE2. 要创建一个具有特定宽度的线，可以使用CAD中的____命令。
答案：PENWIDTH3. 在CAD中，____命令用于创建一个点。
大一工程制图试卷及答案
一、填空题（本大题共11小题,每空1分，共40分）1、图纸幅面的基本尺寸规定有五种,其代号分别为A0，A1。
A2，A3，A4，2、组合体的组合方式有：叠加式，切割式,混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影,二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影 ,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影 .9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画.11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体,将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题(每空1分，共40分）1。
A0,A1,A2，A3,A42．叠加式，切割式，混合式3。
正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影4. 水平面,正平面，侧平面5。
实线，虚线，点划线,折断线（或者波浪线)6。
水平投影图（平面图）,正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页),建筑施工图（建施)，结构施工图（结施）,设备施工图（设施)8. 正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影9。
铅垂面,正垂面,侧垂面10。
建筑工程制图与识图阶段测试题
第一阶段测试卷考试科目：《建筑制图与识图》第一章至第三章(总分100分）时间：90分钟学习中心（教学点）批次：层次:专业: 学号: 身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分,共20分）1．图纸的会签栏一般在( B ）A、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2．一物体图上长度标注为2000,其比例为1﹕5,则其实际大小为（ B ）A、400B、2000C、10000D、2003．下列仪器或工具中，不能用来画线的是（ B ）A、三角板B、丁字尺C、比例尺D、曲线板4。
点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）.A、积聚性B、同素性C、从属性D、定比性5。
填充不得穿越尺寸数字，不可避免时.应该是（A)A、图线断开B、二者重合C、省略标注D、前述均可6．已知点A（20，0，0）和点B（20，0，10)，关于点A和点B的相对位置，哪一种判断是正确的？( C )A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面7、侧垂面的H投影( A ）。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角8. 点的两面投影连线与相应投影轴的关系是（ A ）A、垂直B、平行C、相交D、异面9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B )A、一般位置直线B、投影面平行线C、投影面垂直线10。
在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（ C )A、一般位置直线B、投影面平行线C、投影面垂直线二、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错.）（ V ）1.点的投影仍然是点，直线的投影也可以是点。
第十一期cad一级考试试题及答案
第十一期cad一级考试试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 要创建一个矩形，应该使用哪个命令？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A3. 如何选择多个对象？A. 按住Shift键并单击每个对象B. 按住Ctrl键并单击每个对象C. 按住Alt键并单击每个对象D. 按住Tab键并单击每个对象答案：B4. 在CAD中，哪个命令可以用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. EXTEND5. 如何在CAD中创建一个圆？A. CIRCLEB. ARCC. ELLIPSED. DONUT答案：A6. 在CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A7. 如何在CAD中创建一个多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A8. 在CAD中，哪个命令用于绘制椭圆？A. ELLIPSEB. CIRCLEC. ARCD. SPLINE答案：A9. 如何在CAD中创建一个点？B. MARKC. DOTD. SPOT答案：A10. 在CAD中，哪个命令用于绘制样条曲线？A. SPLINEB. POLYLINEC. LINED. ARC答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个多段线。
答案：POLYLINE2. 要将一个对象复制到另一个位置，可以使用________命令。
答案：COPY3. 在CAD中，________命令用于创建一个矩形。
答案：RECTANGLE4. 使用________命令可以测量两点之间的距离。
答案：DIST5. 在CAD中，________命令用于绘制圆弧。
CAD一级考试第一题详解
第一题详解试卷中第一题内容如下：打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。
图层名称颜色（颜色号）线型01绿 (3) 实线Continuous (粗实线用)02白 (7) 实线Continuous（细实线、尺寸标注及文字用）04黄 (2) 虚线ACAD_ISO02W10005红 (1) 点画线ACAD_ISO04W10007粉红 (6) 双点画线ACAD_ISO05W1002. 按1∶1比例设置A3图幅（横装）一张，留装订边，画出图框线（纸边界线已画出）；3. 按国家标准规定设置有关的文字样式，然后画出并填写如图1-1所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。
1.1 分析本题为“基本设置”题，重点考查考生掌握制图标准中的图纸规格和绘图软件的基本设置方面的能力。
要求考生根据制图标准，应用绘图软件进行绘图的基本设置，包括图幅设置、图层、线型、颜色设置；应用绘图与编辑命令绘制图框（应掌握不同的图纸幅面中图框与图纸边框的尺寸）、标题栏；设置字样、注写文字等。
考生在考试中应严格按照题目的要求进行设置并绘图。
本题涉及到工程制图的主要知识点有：图纸幅面和格式、图框的格式、标题栏的格式和尺寸等内容；涉及到绘图软件的主要知识点有：设置图纸幅面、添加新图层、更改图层的颜色、加载线型、更改图层的线型；文字样式的设定、输入文字和修改文字；绘制直线(LINE)、矩形(RECTANG)、确定基点坐标(ID)、偏移(OFFSET)、修剪(TRIM)等命令的使用；利用相对坐标以及对象捕捉来绘制图形等内容。
1.2 作图打开图形文件A1.dwg，屏幕上显示如图1-2所示的矩形，它表示一张420×297的A3图纸边框，考生不能修改此矩形框的大小，而且需要参考它来完成本题。
1.2.1设置图层根据试题要求，需要建立以下五个图层。
图层名称颜色（颜色号）线型01绿 (3) 实线Continuous (粗实线用)02白 (7) 实线Continuous（细实线、尺寸标注及文字用）04黄 (2) 虚线ACAD_ISO02W10005红 (1) 点画线ACAD_ISO04W10007粉红 (6) 双点画线ACAD_ISO05W100调用图层设置命令设置图层。
工程图学(含CAD)第1阶段江南大学练习题答案 共三个阶段,这是其中一个阶段,答案在最后。
江南大学现代远程教育第一阶段江南大学练习题答案共三个阶段，这是其中一个阶段，答案在最后。
考试科目:《工程图学（含CAD）》第一章至第六章（总分100分）学习中心（教学点）批次：层次：
专业：学号：身份证号：
姓名：得分：
一、单项选择题（本题共4小题，每小题3分，共12分。
）
1、已知立体的正面投影和水平投影，正确的侧面投影图是（）。
2、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（）。
A B C D
A B C D
1
3、正确的一组视图是______。
A B C D
4、在下面四个移出断面图中，画法正确是（）。
A B C D
二、判断题（本题共4小题，每小题3分，共12分。
对的打“√”，错的打“×”，不需要
改错。
）
1、图2-1中，K点在三角形ABC所确定的平面内。
（）
2、图2-2中，AB和CD两条直线相交。
（）
3、图2-3中，线段CK在平面ABC内。
（）
4、图2-4中，AB和CD两条直线相交。
（）
图2-1 图2-2 图2-3 图2-4 三、填空题（本题共5小题，每空1分，共10分）
2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江南大学现代远程教育第一阶段测试卷
考试科目:《工程图学》第1 章至第6 章（总分100分，其中尺规作图、卷面整洁、线型规范4分）
时间：90分钟
__________学习中心（教学点）批次：层次：
专业：学号：身份证号：
姓名：得分：
本题
得分一、已知AE是三角形ABC上的正平线，试完成三角形ABC的水平投影。
（10分）
本题
得分二、已知正面投影和水平投影，选择正确的侧面投影。
（6分）
正确的侧面投影是本题
得分三、完成正面投影。
(10分）
本题
得分四、已知主视图和左视图，作俯视图。
（14分）
本题
得分五、已知主视图和俯视图,画出左视图（包括细虚线）。
（18分)
本题
得分六、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）。
（10分）
本题
得分七、已知立体的主视图和俯视图，在指定位置将主视图改画成半剖视图，并画出全剖的左视图。
(20分)
本题
得分八、判断以下各组视图的画法是否正确（对的打“√”，错的打“×”）。
（8分）
A
A-A A-A A-A A-A
参考答案：
本题
得分一、已知AE是三角形ABC上的正平线，试完成三角形ABC的水平投影。
（10分）
本题
得分二、已知正面投影和水平投影，选择正确的侧面投影。
（6分）
正确的侧面投影是 C 本题
得分三、完成正面投影。
(10分）
本题
得分四、已知主视图和左视图，作俯视图。
（14分）
本题
得分五、已知主视图和俯视图,画出左视图（包括细虚线）。
（18分)
本题
得分六、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）。
（10分）
本题
得分七、已知立体的主视图和俯视图，在指定位置将主视图改画成半剖视图，并画出全剖的左视图。
(20分)
本题
得分八、判断以下各组视图的画法是否正确（对的打“√”，错的打“×”）。
（8分）
A
A-A A-A A-A
A-A
A-A
A-A
A-A
A-A
A。
