冻结法联络通道主要施工方案、方法及技术措施

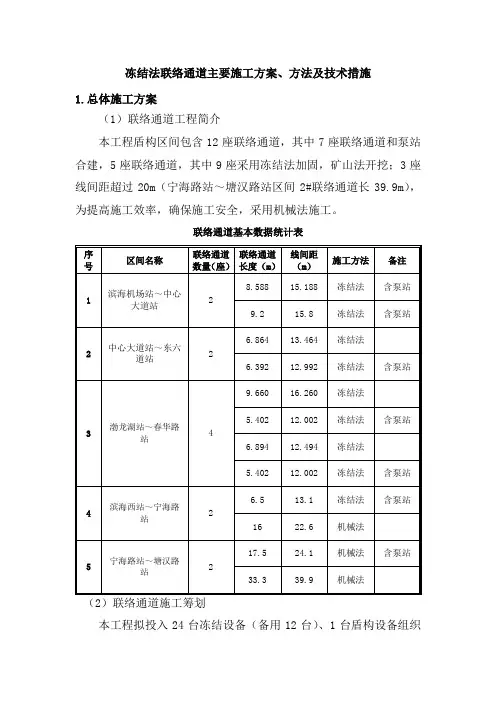

冻结法联络通道主要施工方案、方法及技术措施1.总体施工方案（1）联络通道工程简介本工程盾构区间包含12座联络通道，其中7座联络通道和泵站合建，5座联络通道，其中9座采用冻结法加固，矿山法开挖；3座线间距超过20m（宁海路站～塘汉路站区间2#联络通道长39.9m），为提高施工效率，确保施工安全，采用机械法施工。

联络通道基本数据统计表（2）联络通道施工筹划本工程拟投入24台冻结设备（备用12台）、1台盾构设备组织施工。

2.冻结法联络通道施工工艺流程联络通道施工工艺流程图详见下图。

3.冻结施工及技术措施（1）冻结帷幕的设计按照冻结设计要求，确定联络通道冻土帷幕厚度水平通道外围有效厚度和喇叭口处两侧冻土帷幕有效厚度。

开挖区外围冻结孔布置圈上冻结壁与隧道管片交界面处平均温度不高于-5℃，其它部位设计冻结壁平均温度≤-10℃。

要求如下：联络通道施工工艺流程图1）开挖区外围冻结孔布置圈上冻结壁与隧道管片交界面处温度不高于-5℃，其它部位设计冻结壁平均温度小于等于-10℃；2）积极冻结时，在冻结区附近200m 范围内不得采取降水措施。

在冻结区内土层中不得有集中水流。

3）在冻结壁附近隧道管片内侧敷设保温层，敷设范围至设计冻结壁边界外1m 。

保温层采用的软质塑料泡沫软板，保温厚度不宜小于厚度60mm ，导热系数不大于0.04W/Mk ，应采用专业胶水将保温板施工准备冷冻法加固施工预应力支撑安装防护门安装钢管片拆除通道开挖施工监测防护门制作初支施工防水施工钢筋制作安装模板制作安装二衬混凝土浇筑拆模、养护、清理钢格栅加工蜜贴在隧道管片上，板材之间不得有缝隙；4）冻结壁受力采用许应力法计算，-10℃冻土强度指标：抗压强度为3.60MPa，抗折2.00MPa，抗剪强度为1.50MPa，安全系数抗压2.0，抗折3.0，抗剪2.0。

（2）冻结孔布置1）冻结孔布置联络通道冻结孔的布置均采取从左、右线隧道两侧打孔方式进行。

冻结孔按上仰、水平、下俯三种角度布置，联络通道根据不同长度设置不同数量冻结孔。

哈尔滨地铁2号线博工区间联络通道冷冻法施工技术

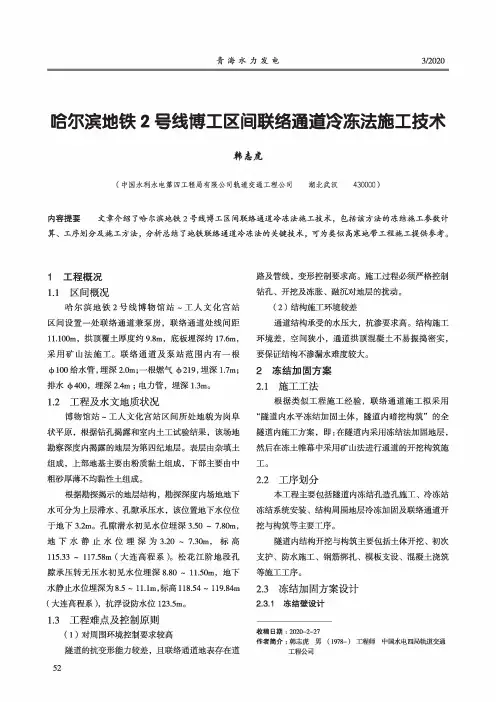

哈尔滨地铁2号线博工区间联络通道冷冻法施工技术(中国水利水电第四工程局有限公司轨道交通工程公司湖北武汉430000)内容提要文章介绍了哈尔滨地铁2号线博工区间联络通道冷冻法施工技术，包括该方法的冻结施工参数计算、工序划分及施工方法，分析总结了地铁联络通道冷冻法的关键技术，可为类似高寒地带工程施工提供参考。

1工程概况I.1区间概况哈尔滨地铁2号线博物馆站~工人文化宫站区间设置一处联络通道兼泵房，联络通道处线间距II.100m,拱顶覆土厚度约9.8m,底板埋深约17.6m,采用矿山法施工。

联络通道及泵站范围内有一根100给水管，埋深2.0m;—根燃气©219,埋深1.7m;排水<|>400,埋深2.4m;电力管，埋深1.3m。

1.2工程及水文地质状况博物馆站~工人文化宫站区间所处地貌为岗阜状平原，根据钻孔揭露和室内土工试验结果，该场地勘察深度内揭露的地层为第四纪地层。

表层由杂填土组成，上部地基主要由粉质黏土组成，下部主要由中粗砂厚薄不均黏性土组成。

根据勘探揭示的地层结构，勘探深度内场地地下水可分为上层滞水、孔隙承压水，该位置地下水位位于地下3.2m。

孔隙潜水初见水位埋深3.50~7.80m,地下水静止水位埋深为3.20~7.30m,标高115.33~117.58m(大连高程系)。

松花江阶地段孔隙承压转无压水初见水位埋深&80~11.50m,地下水静止水位埋深为8.5〜11.1m,标高11&54~119.84m (大连高程系)，抗浮设防水位123.5m。

1.3工程难点及控制原则(1)对周围环境控制要求较高隧道的抗变形能力较差，且联络通道地表存在道路及管线，变形控制要求高。

施工过程必须严格控制钻孔、开挖及冻胀、融沉对地层的扰动。

(2)结构施工环境较差通道结构承受的水压大，抗渗要求高。

结构施工环境差，空间狭小，通道拱顶混凝土不易振捣密实,要保证结构不渗漏水难度较大。

2冻结加固方案2.1施工工法根据类似工程施工经验，联络通道施工拟采用“隧道内水平冻结加固土体，隧道内暗挖构筑”的全隧道内施工方案，即:在隧道内采用冻结法加固地层,然后在冻土帷幕中采用矿山法进行通道的开挖构筑施工。

冻结法在地铁车站地墙接缝加固中的应用

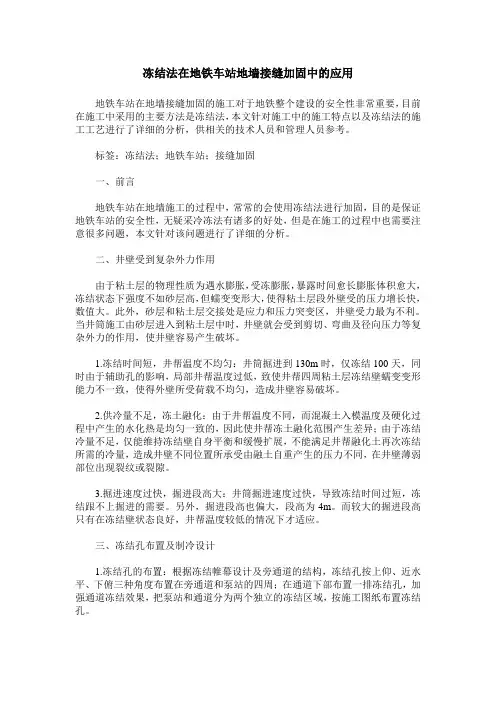

冻结法在地铁车站地墙接缝加固中的应用地铁车站在地墙接縫加固的施工对于地铁整个建设的安全性非常重要，目前在施工中采用的主要方法是冻结法，本文针对施工中的施工特点以及冻结法的施工工艺进行了详细的分析，供相关的技术人员和管理人员参考。

标签：冻结法；地铁车站；接缝加固一、前言地铁车站在地墙施工的过程中，常常的会使用冻结法进行加固，目的是保证地铁车站的安全性，无疑采冷冻法有诸多的好处，但是在施工的过程中也需要注意很多问题，本文针对该问题进行了详细的分析。

二、井壁受到复杂外力作用由于粘土层的物理性质为遇水膨胀，受冻膨胀，暴露时间愈长膨胀体积愈大，冻结状态下强度不如砂层高，但蠕变变形大，使得粘土层段外壁受的压力增长快，数值大。

此外，砂层和粘土层交接处是应力和压力突变区，井壁受力最为不利。

当井筒施工由砂层进入到粘土层中时，井壁就会受到剪切、弯曲及径向压力等复杂外力的作用，使井壁容易产生破坏。

1.冻结时间短，井帮温度不均匀：井筒掘进到130m时，仅冻结100天，同时由于辅助孔的影响，局部井帮温度过低，致使井帮四周粘土层冻结壁蠕变变形能力不一致，使得外壁所受荷载不均匀，造成井壁容易破坏。

2.供冷量不足，冻土融化：由于井帮温度不同，而混凝土入模温度及硬化过程中产生的水化热是均匀一致的，因此使井帮冻土融化范围产生差异；由于冻结冷量不足，仅能维持冻结壁自身平衡和缓慢扩展，不能满足井帮融化土再次冻结所需的冷量，造成井壁不同位置所承受由融土自重产生的压力不同，在井壁薄弱部位出现裂纹或裂隙。

3.掘进速度过快，掘进段高大：井筒掘进速度过快，导致冻结时间过短，冻结跟不上掘进的需要。

另外，掘进段高也偏大，段高为4m。

而较大的掘进段高只有在冻结壁状态良好，井帮温度较低的情况下才适应。

三、冻结孔布置及制冷设计1.冻结孔的布置：根据冻结帷幕设计及旁通道的结构，冻结孔按上仰、近水平、下俯三种角度布置在旁通道和泵站的四周；在通道下部布置一排冻结孔，加强通道冻结效果，把泵站和通道分为两个独立的冻结区域，按施工图纸布置冻结孔。

冻结法联络通道施工工法

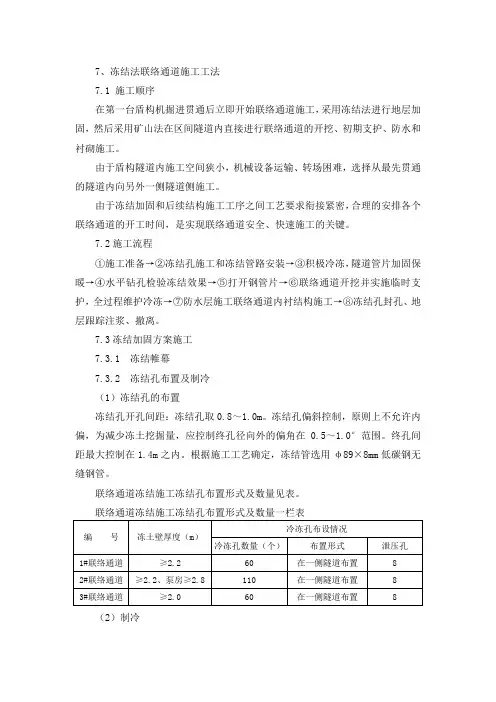

7、冻结法联络通道施工工法7.1 施工顺序在第一台盾构机掘进贯通后立即开始联络通道施工，采用冻结法进行地层加固，然后采用矿山法在区间隧道内直接进行联络通道的开挖、初期支护、防水和衬砌施工。

由于盾构隧道内施工空间狭小，机械设备运输、转场困难，选择从最先贯通的隧道内向另外一侧隧道侧施工。

由于冻结加固和后续结构施工工序之间工艺要求衔接紧密，合理的安排各个联络通道的开工时间，是实现联络通道安全、快速施工的关键。

7.2施工流程①施工准备→②冻结孔施工和冻结管路安装→③积极冷冻，隧道管片加固保暖→④水平钻孔检验冻结效果→⑤打开钢管片→⑥联络通道开挖并实施临时支护，全过程维护冷冻→⑦防水层施工联络通道内衬结构施工→⑧冻结孔封孔、地层跟踪注浆、撤离。

7.3冻结加固方案施工7.3.1 冻结帷幕7.3.2 冻结孔布置及制冷（1）冻结孔的布置冻结孔开孔间距：冻结孔取0.8～1.0m。

冻结孔偏斜控制，原则上不允许内偏，为减少冻土挖掘量，应控制终孔径向外的偏角在0.5～1.0°范围。

终孔间距最大控制在1.4m之内。

根据施工工艺确定，冻结管选用φ89×8mm低碳钢无缝钢管。

联络通道冻结施工冻结孔布置形式及数量见表。

联络通道冻结施工冻结孔布置形式及数量一栏表（2）制冷①冻结参数确定设计盐水温度为-28℃～-30℃。

冻结壁厚度：3.0m。

冻结孔单孔流量不小于4m3/h。

冻结孔终孔间距Lmax≤1400mm，冻结帷幕交圈时间为35天，达到设计厚度时间为45天。

积极冻结时间为50天，维护冻结时间为60天。

为保证缩短冻结时间，保证整体冻结效果，在另一侧盾构隧道的联络通道冻结相应位置处在管片内部设置保温层。

测温孔和泄压孔分别为8个和4个，具体位置视现场情况而定。

测温孔一般定在终孔间距较大的位置。

②需冷量和冷冻机选型冻结需冷量计算：Q=1.2·π·d·H·K式中:H—冻结总长度；d—冻结管直径：φ89×8mm；K—冻结管散热系数：1.2；将上述参数代入公式得：Q=1.2·π·d·H·K =61989Kcal/h选用YSLGF300型螺杆机组2台套，设计工况制冷量为87500 Kcal/h，电机功率95KW。

冻结深度的确定

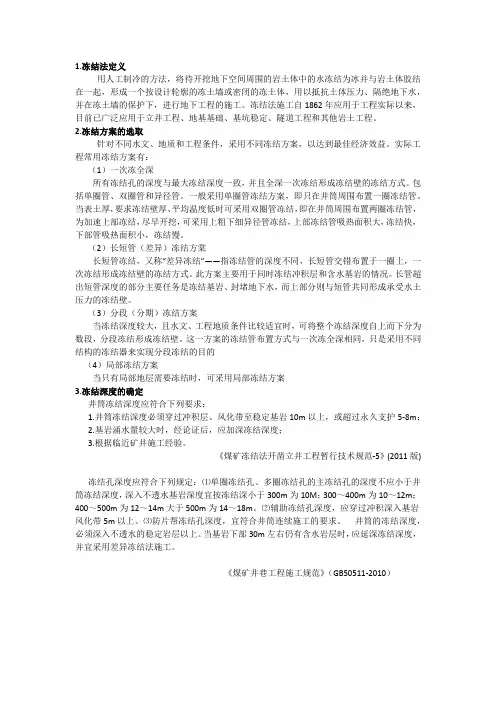

1.冻结法定义用人工制冷的方法，将待开挖地下空间周围的岩土体中的水冻结为冰并与岩土体胶结在一起，形成一个按设计轮廓的冻土墙或密闭的冻土体，用以抵抗土体压力、隔绝地下水，并在冻土墙的保护下，进行地下工程的施工。

冻结法施工自1862年应用于工程实际以来，目前已广泛应用于立井工程、地基基础、基坑稳定、隧道工程和其他岩土工程。

2.冻结方案的选取针对不同水文、地质和工程条件，采用不同冻结方案，以达到最佳经济效益。

实际工程常用冻结方案有：（1）一次冻全深所有冻结孔的深度与最大冻结深度一致，并且全深一次冻结形成冻结壁的冻结方式。

包括单圈管、双圈管和异径管。

一般采用单圈管冻结方案，即只在井筒周围布置一圈冻结管。

当表土厚，要求冻结壁厚、平均温度低时可采用双圈管冻结，即在井筒周围布置两圈冻结管，为加速上部冻结，尽早开挖，可采用上粗下细异径管冻结，上部冻结管吸热面积大，冻结快，下部管吸热面积小，冻结慢。

（2）长短管（差异）冻结方棠长短管冻结，又称“差异冻结”——指冻结管的深度不同，长短管交错布置于一圈上，一次冻结形成冻结壁的冻结方式。

此方案主要用于同时冻结冲积层和含水基岩的情况。

长管超出短管深度的部分主要任务是冻结基岩、封堵地下水，而上部分则与短管共同形成承受水土压力的冻结壁。

（3）分段（分期）冻结方案当冻结深度较大，且水文、工程地质条件比较适宜时，可将整个冻结深度自上而下分为数段，分段冻结形成冻结壁。

这一方案的冻结管布置方式与一次冻全深相同，只是采用不同结构的冻结器来实现分段冻结的目的（4）局部冻结方案当只有局部地层需要冻结时，可采用局部冻结方案3.冻结深度的确定井筒冻结深度应符合下列要求：1.井筒冻结深度必须穿过冲积层、风化带至稳定基岩10m以上，或超过永久支护5-8m；2.基岩涌水量较大时，经论证后，应加深冻结深度；3.根据临近矿井施工经验。

《煤矿冻结法开凿立井工程暂行技术规范-5》(2011版)冻结孔深度应符合下列规定：⑴单圈冻结孔、多圈冻结孔的主冻结孔的深度不应小于井筒冻结深度，深入不透水基岩深度宜按冻结深小于300m为10M；300～400m为10～12m；400～500m为12～14m大于500m为14～18m。

第一章冻结法施工

特殊凿井绪论一、特殊凿井分类特殊施工是相对于普通施工技术而言，可定义为：在松散不稳定含水地层，或在涌水量很大的稳定裂隙岩层中，采用围岩加固、堵水、超前支护或采用大型钻井机械施工的技术，这种技术主要有：冻结法、注浆法、钻井法、沉井法、混凝土帷幕法等表土施工技术。

深表土——冻结法、沉井法、钻井法、注浆法。

特殊凿井施工技术按其实质和特点可分为三类：1、超前支护类在地下工程挖掘之前，采用超前支护以隔绝或减少流砂和地下水的涌入，然后在超前支护的保护下掘进，属于此类者有：沉井法、混凝土帷幕法。

2、围岩加固类在地下工程开凿之前，采用措施暂时，永久地加固围岩，改善围岩的稳定条件，而后进行掘砌作业，如冻结法、注浆法等。

3、机械破岩类应用大型机械直接破岩、出矸，使卸掘砌作业机械化图钻井法等。

二、岩特殊凿井的历史53 年新汶孙村矿注浆井首次采用深井法。

55 年新汶张庄矿首次在井筒进行工作面预注浆55 年开滦矿物局林西矿采用冻结法（波兰设计与施工）56 年开滦矿物局唐家矿采用冻结法（苏联指导，自己设计施工）58 年峰峰矿物局薛村矿主井采用地面预注浆69 年淮北矿物局朔利村南风井采用钻井法74 年鹤岗矿物局兴安矿南风井采用混凝土帷幕法目前：①沉井法（沉箱法）于90年代在煤矿使用，软表土地基中土建工程用的很多。

沉深192m——曲阜单家村主副井，上海基础公司沉井。

②帷混凝土帷幕法84年施工新汶鄂庄注浆井是使用，单深57m主要用于地下挡土墙，水电部的应用较多，③钻井法主要在西淮地区，© 9m单深513m④冻结法，目前龙崮主副风井三个井筒采用，副井冻结深度650m巨野煤田郭屯冻结达到702m国投新集口孜东主井冻深737m万福主井894m万福副风井840mm⑤注浆法遍及各矿区主井，平巷，硐室均在采用。

主要内容：冻结法、注浆法、钻井法、沉井法、混凝土帷幕法看录像。

第一章：冻结法施工冻结法应用较多，尤其对深层表土的矿区，目前冻结法施工逐渐有城市的地铁发展，这里我们以矿区为例介绍。

现代土木工程施工技术-冻结法施工

2、应用分类当遇到涌水、流砂、淤泥等复杂不稳定地质条件时采用。 1、软土隧道及地铁； 2、在河下、铁道和其他建筑物下的隧道； 3、桥墩基础； 4、地基托换; 5、矿山及地下工程 6、大直径围岩 7、市政工程中的上下管道及其它
3、冻结施工方案 1、直立和倾斜冻结管交替冻结方案； 2、直立冻结管冻结方案； 3、水平布置冻结管方案
土中水结冰的五个过程：（1）冷却段：土体逐渐降温到冰点。（2）过冷段：土体降温到0°C以下，自由水尚不结冰，呈现过冷现象。（3）突变段：水过冷后，一旦结晶就立即放出结冰潜热，出现温升过程。（4）冻结段：温度上升到接近0°C时固定下来，土体中的水便产生结冰过程，矿物颗粒胶结为一体形成冻土。（5）冻结继续冷却，冻土的强度逐渐增大。
冻土特性
冻土是一种非均质、各向异性的非弹性材料。表现有：流变特性（蠕变）；松弛特性；强度随时间降低。
01
冻土强度
冻土的破坏形式有塑性破坏和脆性破坏两种。其影响因素有：颗粒成分、土温、含水量、应变速率
02
11.3 人工冻土的力学特性
制冷设计
4
冻土壁参数设计
3
冻土壁结构设计
2
1
常规冻结的施工工序
冻结器间距：是影响冻柱交圈和冻结壁扩展速度的主要因素，冻结器间距增大，交圈时间延长，冻结壁扩展速度减慢。
冻结圆柱的相交初期：交圈界的厚度发展较快，很快能赶上其他部位厚度。
冻结壁扩展速度：随土层颗粒的变细而降低，砂层的冻结速度比黏土快。
冻结器内的盐水温度和流动状态：是影响冻土扩展速度的重要因素。盐水量降低，冻结速度提高，盐水由层流转向紊流，冻结速度提高20%～30%。
2、地下水对冻结的影响（1）水质影响水中含有一定的盐分时，水溶液的结冰温度就要降低。（2）水的性态影响土质结构、土的固结度、土的渗透性、土中水流速度等对冻结速度都有一定的影响。

GB T 51277 矿山立井冻结法施工及质量验收标准

10.1冻结管回收 10.2冻结管（孔）充填 10.3冻结管（孔）充填质量验收
11.1一般规定 11.2氨及盐水回收 11.3污染源控制 11.4职业健康
4.1一般规定 4.2地质资料 4.3地层冻结方案 4.4冻结壁参数设计 4.5冻结壁厚度计算 4.6冻结孔布置 4.7冻结时间 4.8观测孔布置 4.9制冷站制冷系统
10.1冻结管回收 10.2冻结管（孔）充填
11.1一般规定 11.2氨及盐水回收 11.3污染源控制 11.4职业健康
读书笔记
这是《GB T 51277- 矿山立井冻结法施工及质量验收标准》的读书笔记模板，可以替换为自己的心得。
精彩摘录
这是《GB T 51277- 矿山立井冻结法施工及质量验收标准》的读书笔记模板，可以替换为自己的精彩内容摘录。
作者介绍
这是《GB T 51277- 矿山立井冻结法施工及质量验收标准》的读书笔记模板，暂无该书作者的介绍。
感谢观看
本标准适用于冰点高于-2℃、地下水流速小于5m/d、地温低于35℃、冲积层厚度小于700m、冻结深度小于 950m的立井井筒冻结法施工及质量验收。
目录分析
1总则
中华人民共和国住房和城乡建设部公
告
2术语
1
3基本规定
2
4冻结设计
3
5冻结钻孔施工与验收
4
6冻结器安装与验收
5
7制冷站安装与运转
5.1一般规定 5.2钻孔施工 5.3钻孔偏斜控制 5.4冻结钻孔验收
6.1一般规定 6.2冻结器安装 6.3冻结器验收
7.1一般规定 7.2制冷站安装 7.3制冷站运转 7.4制冷站安装验收
8.1温度观测孔及冻结器检测 8.2水文观测孔检测 8.3冻结壁形成的判断

地铁项目联络通道冷冻法施工论述

地铁项目联络通道冷冻法施工论述摘要：本文主要对地铁项目中采用冷冻法施工的运用和发展，对冷冻法施工的设计、施工工艺及设备的论述关键词：地铁工程冷冻法0 引言冻结法是一种特殊的施工方法,是在修建地下时,使用人工制冷手段暂时加固地层并阻绝地下水的进入含水地层时所采用的方法。

本文介绍地铁联络通采用冻结法施工,取得相关技术参数及经验。

1 工程概况此地铁项目区间设置两个联络通道，其中1#联络通道及泵站中心处隧道中心线间距13.000m，联络通道所在位置的轨面高程左约+54.018m（右线为+54.017m），2#联络通道处隧道中心线间距13.750m，联络通道所在位置的轨面高程左约+56.334m（右线为+56.392m）。

2施工准备2.1技术准备在正式施工前必须做好充分的准备工作，施工现场先进行自检，合格后报监理单位审批通过后方可正式开工。

1.结合国家现行规范、标准，理解业主对工程的要求。

2.根据现场提供的基准坐标、高程资料及设计图纸，进行现场中心轴线的测量放样和复核。

3.根据设计要求和施工现场情况编制施工方案和进度计划。

4.制定各种技术措施，组织进行“三级”技术交底。

2.2现场准备1、现场供、排水系统①从盾构施工用水接驳口接一路供水路至联络通道位置，供钻孔和冻结施工用，水管规格2寸，供水能力不小于10m3/h。

②现场排水经沉淀后排出到指定的地方，严禁将泥浆排放在市政排水系统内。

2.临时供电系统①现场的供电能力不小于350kw。

供电系统可以采用10KV高压电直接供到联络通道位置。

②施工配电按照三级配电，两级保护布置。

由现场配电室接电缆敷设到地面总配电箱总配电箱至各分配电箱，再由各分配电箱至各开关箱和用电设备。

③沿墙敷设的电缆可靠固定。

电缆穿过施工道路时，采用埋地或架空铺设。

3.施工工艺技术3.1冻结加固设计3.1.1设计要求1.冻结施工严格按照设计要求执行。

2.设计的主要内容：冻结帷幕、冻结孔、测温孔、管片保温、盐水温度、积极冻结时间，隧道钢支架、应急门及冻胀与融沉控制等。

井筒冻结法施工的常见问题及防治措施

井筒冻结法施工的常见问题及防治措施摘要：冻结法在井筒不稳定表土层的施工中得到了广泛的应用，同时，随着社会经济的不断发展，人口的不断增长和空间的相对缩小，开发地下空间己经成为人类扩大生存空间的重要手段和发展趋势，目前，在其他地下工程的施工中，冻结法也得到了大量的使用。

但随着掘进技术的不断发展和作业深度的不断增加冻结法施工的一些技术缺陷也逐渐暴露出来,给提高井筒建设质量带来了不少困难,必须应引起建设者们的高度重视。

本文分析了当前冻结法施工中较为常见问题,并针对其产生原因,提出相应的防治措施。

关键词：井筒冻结法；常见问题；防治措施由于我国地层条件比较复杂，在一些地区井筒建设无法采用普通凿井法凿井，需要采用冻结法、沉降法和盾构法等特殊凿井技术进行建设；当建设井筒地层为不稳定厚表土层时，采用的施工方法主要以冻结法为主；并且煤矿向深部开采延伸，其井筒往往要穿过特殊地层，如过含水丰富或碎破的基岩，都要采用冻结法施工；因此，冻结法施工是广泛采用行之有效的技术方法之一。

以某矿为例，在建井时期，由于井检孔资料涌水量情况测定不准确，井筒下部涌水量较小，故上部井筒施工采用冻结法，下部采用普通法凿井，当井筒掘砌至下部时，井下涌水量较大，无法继续进行掘砌，只能再次使用冻结法冻结，随后进行施工。

1、井筒冻结法的概述所谓的冻结法是指在地下工程施工之前，采用人工技术制冷，将地下工程周围的含水或者含有松散碎石岩层冻结，形成冻土结构物、冻结壁，用来承受来自地层中压力和隔绝砂子和地下水涌入，然后在形成冻土结构中进行开挖、支护的特殊施工方法称为人工冻结法（简称冻结法）。

一般岩土工程冻结法通常是以氨为制冷工质,通过其气化过程吸收热量的物理现象实现冻结井筒周围含水松散、不稳定的冲积层及基岩含水层的目的,以形成达到工程安全标准的冻结壁,并在其临时保护作用下进行掘砌作业的施工方法,其关键工艺分为冻结孔设计及处理、冻结过程和掘砌作业等部分。

由于冻结法具有支护结构灵活、适应性强、可控性高、隔水性好等优点,因此广泛应用于不稳定表土层的井筒施工中,但随着掘进技术的不断发展和作业深度的不断增加,地下空间的不确定性也使该方法的技术缺陷逐渐暴露了出来。

冻结方案设计1

冻结加固方案2013年3月3日目录1. 工程概况 (3)1.1. 概况简述 (3)2. 冻结设计 (4)2.1. 冻结加固范围 (4)3.1. 冻结管布置 (6)3.2. 测温孔布置 (6)3.3. 制冷系统设计 (6)3.4. 盐水系统 (6)3.5. 清水系统 (7)3.6. 冻结管设计 (7)3.7. 冻结壁形成预测 (7)3.8. 冻结施工主要参数 (8)3.9. 冻结施工流程 (8)3. 钻孔施工 (9)4. 冻结施工 (10)4.1冻结站安装 (10)4.2冻结施工设备 (10)4.3冻胀与融沉 (10)5. 开挖与构筑施工 (11)5.1. 具备开挖冻结技术指标 (11)5.2. 施工准备 (11)5.2.1四通 (11)5.2.2隧道内工作平台搭设 (12)5.2.3抢险物资的堆放 (12)5.2.4预应力支架、安全应急门安装 (12)5.3. 开挖 (14)5.3.1拆洞门管片 (14)5.3.2土方开挖 (14)5.3.3临时支护 (15)5.3.4防水层施工 (16)5.3.5永久支护 (17)6. 工期安排 (18)7. 人员配备 (19)6.1主要施工管理人员 (19)6.2劳动力配备计划表 (19)8. 附图：冻结孔布置图１～４ (20)1. 工程概况1.1. 概况简述深圳地铁x号线人民站～春路站区间隧道采用盾构法施工，在区间两隧道之间设计一联络通道，设置联络通道处的两隧道水平方向线间距为12.2m，垂直方向线间距为8.7m。

地面标高为4.85m，左线隧道轨面标高-17.512m，左线隧道轨面标高-26.1m,联络通道结构如下图中所示。

联络通道结构上部为8-2强风化变质砂岩，下部为微风化变质砂岩。

受地面施工管线等条件限制，现拟采用冻结法加固地层＋暗挖法施工。

图1-1 联络通道结构图图1-2 联络通道结构及地层分布图2. 冻结设计2.1. 冻结加固范围（1）根据联络所处的地质情况及结构尺寸，将强风化变质砂岩段及与下部微风化变质砂岩２m全部采用冻结法加固，加固范围为开挖轮廓向外２m。

井巷特殊施工第二章冻结法节9冻结法设计计算

第2章冻结法
§9 冻结法设计计算
十、冷却水循环系统（与盐水循环系统计算类似）十一、低温管路隔热层厚度计算：低温管路绝热的日的是；减少冷量损失、使绝热层外表温度高于空气露点，以防管路外表出现凝水结霜。绝热情况良好会使冷量损失减少到20％以内，否则会更多。绝热材料应是容重小，导热系数小，便易，易加工，能反复使用。—般常用硬质泡沫塑料等材料，保温层内外均应设防潮层、油毡纸或塑料薄膜均可。
第2章冻结法
§9 冻结法设计计算
为了正确的编制冻结法施工设计，设计前应掌握以下资料： 1．地质资料：包括详细的地质柱状图，土层的厚度和层位；主要含水层的水压、水压、含水率、厚度、渗透系数、流向；水的化学成份，风化基岩情况和地温等。 2．井筒位置和用途，井简设计的技术特征，结构及设备布置情况。 3．工业广场总平面布置，矿区地形，交通、水泥、电源条件及气象资料。 4．施工设备及材料情况，施工队伍的技术状况等。
4V c
(六)贮氨器选型
每个贮氨器的容积： V 0.3G2v6 0.375 G2v6
0.8n
n
(七)氨的用量计算
第一次充氨量：G＝KQ0A 应考虑到运转损失，每月应补充2.5—10％
第2章冻结法
§9 冻结法设计计算
九、盐水循环系统计算 (一)盐水管路直径的确定盐水管路直径按管内允许流速来定；干管C＝1.5—2.0米／秒；冻结管环形空间：C＝0.1一0.2米／秒，供液管C＝0.6—1.5米／秒。 (二)盐水泵选择 1．盐水泵流量计算： 2．盐水泵扬程计算： 3．盐水泵功率计算； (三)氖化钙用量计算 1．盐水溶液体积： 2．固体氯化钙用量：
第2章冻结法
§9 冻结法设计计算
一、施工方案的选择在掌握上述资料的基础上，结合井筒穿过地层的情况，确定冻结深度。按所确定的深度、设备能力和经济指标选择冻结方案。二、冻结井壁厚度的计算三、冻结壁厚度的计算四、冻结孔的布置五、冻结壁平均温度六、冻结时间七、冷冻站制冷能力

联络通道冻结法(冷冻法)施工方案-

目录1、方案编制依据及编制原则 (1)1.1、方案编制依据 (1)1.2、编制原则 (1)2、工程概况 (1)2.1、概述 (1)2.2、联络通道其周边环境情况 (2)3、工程地质及水文地质条件 (2)3.1工程地质 (2)3.2水文条件 (2)4、联络通道施工部署 (3)4.1、施工现场准备 (3)4.2、人力资源资配备 (4)4.3、设备与材料供应计划 (4)4.4、联络通道施工进度计划 (6)5 联络通道施工 (9)5.1、联络通道施工工艺流程 (9)5.2、施工准备 (9)5.3、通道冷冻法加固施工 (9)5.4、联络通道开挖及结构施工 (19)6 收尾工作 (37)6.1、解冻 (37)6.2、融沉控制及注浆 (37)6.3、注浆孔封堵 (39)7、监测监控设计 (40)7.1、施工监测项目、方法及数量 (40)7.2、监测点布设 (40)7.3、监测报警值 (41)8、安全保证措施 (42)8.1、安全生产目标 (42)8.2、安全保障机构及安全管理体系 (42)8.3、暗挖法施工安全防范措施 (42)8.4、用电安全防范措施 (43)8.5、土石方吊运安全防范措施 (43)8.6、停水、停电预防措施 (44)8.7、预应力支架出现异常情况时的保证措施 (44)8.8、其他安全措施 (44)9、质量保证措施 (46)9.1、质量方针 (46)9.2、质量目标 (46)9.3、质量管理体系 (46)9.4、关键技术环节的质量保证措施 (46)10、文明施工、环保等保证措施 (48)10.1、文明施工、环境保护目标 (48)10.2、文明施工保证体系 (48)10.3、建立健全工地文明施工管理制度 (48)10.5、环境保护工作的内容及指标要求 (49)10.6、消防、保卫、健康保证体系 (50)11、通道施工应急预案 (51)11.1、编制依据 (51)11.2、编制目的 (51)11.3、应急预案组织机构与管理职责 (51)11.4、应急救援物资 (52)11.5、应急情况快速反应的工作程序 (52)11.6、冷冻法联络通道施工常见事故及预防、应急措施 (53)11.7、联络通道施工过程中其他预防措施 (54)XX地铁XX号线土建工程XX标【XX站～XX城站】区间联络通道冷冻法专项安全施工方案1、方案编制依据及编制原则1.1、方案编制依据1.1.1《地下铁道工程施工及验收规范》GB50299-1999；1.1.2《混凝土结构工程施工质量验收规范》GB50204-2002；1.1.3《地下工程防水技术规范》GB50108-2001；1.1.4《市政地下工程施工及验收规范》DGJ08-236-1999；1.1.5《区间联络通道（泵房）设计图》；1.1.6《盾构土建工程实施性施工组织设计》；1.1.7《区间联络通道岩土工程勘察报告》地质勘察院；1.1.8关于印发《危险性较大的分部分项工程安全管理办法》的通知建质[2009]87号。

地铁联络通道冻结法施工及冻土帷幕参数计算说明

质量与标准2019年第2期中国机械MACHINE CHINA1实例分析文章中以某地铁联络通道为例，联络通道的主体为钢筋砼结构，施工工艺为矿山法施工，主要的结构是复合式衬砌。

衬砌使用初支和二衬的施工方式，初期支护喷射C25砼的厚度为0.25m；通道侧墙和拱顶二衬现浇钢砼结构层厚度为0.35m，通道底板和泵房的二衬钢筋混砼结构层厚度为0.4m。

防水砼强度等级为C35，砼的抗渗等级为P10（泵房砼的抗渗等级为P12）。

2冻结壁承载力验算冻土壁的承载力采用许用应力法进行验算，安全系数的主要取值：抗压2.0，抗折3.0，抗剪2.0。

均质线弹性平面应变模型可以应用于水平通道冻土帷幕力学的分析和验算。

由于联络通道是均匀对称的，所以可取用通道结构的1/4作为模型进行验算。

由有限元计算以及条件的复核，通道和泵房的帷幕强度以及位移都能满足有关的标准和要求，联络通道及泵房冻结帷幕的厚度取2.2m，平均温度-10℃可以满足施工要求。

3冻结设计概况联络通道均采用盐水循环冻结设备进行冻结作业。

通过上述设计验算得出设计参数及结论，联络通道设计冻结帷幕厚2.2m，布置冻结孔94个。

4 冻结法施工工艺流程以及施工中要注意的控制点4.1 施工流程结合工程地质以及多方面的其他施工条件，决定使用“在隧道内设置水平孔、近水平孔土体临时冻结加固，矿山法暗挖”的施工方案，即：用水平孔和部分倾斜孔在隧道内冻结加固土层，使临近联络通道的外围土体冻结，冻土帷幕的强度高以及封闭性好，再由“新奥法”的基本理论，采用矿山法在冻土中进行施工，在隧道内进行地层冻结以及开挖构筑物的施工，主要施工工艺如下：施工前的准备工作→冻结孔的施工→积极冻结→预应力支架安装→探孔的试挖→拆除管片→联络通道的掘进与初期的支护→通道二次衬砌的施工→泵房的掘进以及初期的支护→泵房的二次衬砌施工→充填注浆施工→自然解冻融沉注浆充填。

本工程的关键工序为冻结孔的施工和联络通道初期支护的施工；施工中要重点关注施工监测（冻结温度，土体变形，压力监测），信息化施工。

隧道水平冻结法施工工艺

水平冻结施工技术1.水平冻结设计1.1设计原则与关键技术1.1.1设计原则⑴在水平冻结加固后，保证在隧道掘进过程中围岩具有足够的稳定性，确保施工安全。

⑵保证施工过程中引起的地层沉降满足设计要求，以确保地面建筑物和地下管线的安全。

⑶满足环境保护及施工供水、供电能力要求。

⑷进行系统的施工监测，实现信息化施工。

1.1.2关键技术⑴冻结孔施工为了确保冻结孔的施工质量，先在钻孔工作面(钻孔桩和旋喷桩复合结构)用金钢石取芯钻开孔，并埋设孔口管，正常钻进采用跟管钻，孔口安装密封装置，使泥浆在封闭系统中循环，并用特制的精密水平孔陀螺仪测斜，以确保钻孔质量与施工安全。

⑵在积极冻结期内，根据监测信息控制冻土帷幕的温度，保证帷幕形成的强度和均匀性。

⑶冻胀融沉的控制1.2冻结段划分及施工顺序由于水平冻结段施工81.86m，且在缓和曲线上，根据水平孔钻进技术条件，隧道分两段冻结。

第一段冻结长度为55m，第二段冻结长度为37m，两段冻土帷幕间的搭接长度为10m。

在第一段掘进至45m时，现浇400mm厚的钢筋混凝土墙密闭开挖工作面，并回头将断面径向扩大1.3~1.4m，长4m 的隧道断面，作为第二段隧道冻结施工作业面。

其冻结段划分见图2-13-2-1。

施工顺序为：明挖段工作井施工→第一段隧道冻结孔钻进→积极冻结→冻结维护及第一段隧道掘进及初衬施工→扩大段施工→第一段隧道地基强制化冻、注浆和施工内衬→第二段隧道冻结孔钻进→积极冻结→第二段隧道掘进和初衬施工→第二段隧道地基强制化冻、注浆和施工内衬→停止冻结及进行其它冻结孔注浆→冻结设备拆除。

1.3冻土帷幕设计1.3.1设计基础资料取土的平均容重为19kN/m3,变形模量为6MPa，泊松比0.395。

取冻土(平均温度-10 C)的变形模量150MPa，泊松比0.3，设计抗折强度为1.8MPa(上海地区淤泥质粘土的极限抗折强度试验值为 2.8～3MPa)，单轴抗压强度5MPa。

取地面超载为67kPa（约为土层承载力的2/3）。

地铁盾构隧道冻结法联络通道施工技术

筋和钢管片肋板。
第二部分：钻孔施工
冻结管
第二部分钻孔施工
2.冻结管选择
水平钻孔冻结管基本采用￠89*8低碳钢无缝钢管，跟管钻进时冻
结管连接宜采用螺纹接头并用焊接补强、密封接头缝，接头强度不宜小
于母管强度60％。
孔口管要车鱼鳞扣
第二部分钻孔施工
3.冻结管钻进
•
首先施工透孔以复核对侧隧
道预留口位置的偏差及钻孔施工
涨压的天数。 ③ 平均温度采用成冰公式计算得出。
第三部分冻结施工
5.联络通道开挖前应达到的技术条件
项目
冻结帷幕厚度冻结帷幕平均温度盐水温度盐水去、回路温差卸压孔压力开挖人员、设备和材料应急物资探孔安全门隧道内预应力支架应急演练远程监控关键节点验收
数值
2.0m ≤-10℃ ≤-28℃ 2.0℃以内增涨0.15～0.3MPa 全部充分准备到位充分准备到位无压力泥水流出安装验收合格安装验收合格组织开挖应急演练视频监控器和电话通讯正常通过冻结效果和开挖条件验收
注浆密封注浆密封
孔口管
密封装置
钻头单向阀
高压水
注浆口
球阀
钻杆
第二部分钻孔施工
4.钻孔质量技术要求
① 冻结孔钻进深度应不小于设计深度。钻头碰到隧道管片的，不参与制冷循环的长度不大于150mm。
② 钻孔的偏斜应控制在150mm以内。
冻结孔类型
水平或倾斜冻结孔
冻结孔深度H(m)
≤10
10～30
30～60
质量，如大于100mm应按保证冻结
壁设计的厚度的原则对冻结孔布
置进行调整。
•
为防止钻孔时水砂涌出，钻

盾构区间隧道联络通道冻结法施工工法(2)

盾构区间隧道联络通道冻结法施工工法盾构区间隧道联络通道冻结法施工工法一、前言盾构区间隧道联络通道冻结法施工工法是一种在盾构施工过程中，采用冻结技术对土壤进行固化以确保施工安全的工法。

本文将详细介绍该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 高度安全：冻结法施工可以确保施工过程中的地质环境稳定，有效避免地面塌陷和地下水涌入等问题。

2. 施工效率高：冻结法施工可以减少地下水处理和土体固结时间，提高施工效率。

3. 环境友好：冻结法施工对环境影响较小，在保证施工安全的同时，减少了对周边环境的破坏。

三、适应范围1. 地质条件适中的区域：冻结法施工适用于地下水位较高的土质薄层，如泥质、粉质土等。

2. 地下水位不高的区域：冻结法施工对于地下水位较高的区域，可以通过降低地下水位或采取其他适当的措施来适应。

四、工艺原理冻结法施工的基本原理是通过注入低温冷却液体，使土壤结冰固化，形成临时性的冻结体，其作用类似于加固土壤。

施工过程中，根据具体情况选择合适的冷却液体，并对温度、压力和注射量进行控制，以达到冻结体的稳定性和支护效果。

五、施工工艺冻结法施工主要包括以下几个施工阶段：1. 地质勘察和设计：根据实际情况进行地质勘察和设计，确定施工参数和冷却液体的选择。

2. 注冷孔钻孔施工：根据设计要求进行注冷孔钻孔施工，并对注冷孔进行布置和排列。

3. 冷却液体注入：根据设计要求，将冷却液体通过注入管道注入到注冷孔中，逐步冻结土壤。

4. 冻结体监测和调整：对施工过程中的冻结体进行监测，并根据监测结果进行调整，以保证冻结体的稳定性和支护效果。

六、劳动组织冻结法施工需要建立专门的施工组织部门，负责冻结体建设和管理工作。

施工过程中，需要配备冷却液体注入设备、注冷孔钻孔设备和监测设备等。

七、机具设备冷却液体注入设备、注冷孔钻孔设备、冷却液体循环设备、冷却液体搅拌设备、冻结体监测设备等。
