二次元测试仪器使用方法
二次元影像测量仪操作规范
二次元影像测量仪操作规范一、设备准备1.在使用二次元影像测量仪之前，需要将设备放置在平稳的地面上，确保其稳定性和安全性。
2.检查设备的电源线是否安全连接，并将电源线插入稳定的电源插座中。
3.检查设备的相机镜头和光源是否干净，并在需要的情况下进行清洁。
4.检查设备的测量标准件是否放置正确、固定牢固，并且不会对测量结果产生干扰。
二、操作流程1.打开电源开关，等待设备启动完成并进入工作状态。
2.启动相关测量软件，并根据需要进行设置和参数调整，如测量精度、测量速度等。
3.将待测物放置在仪器的测量平台上，并调整焦距和光源亮度，以确保物体图像清晰可见。
4.在测量软件界面上进行相关操作，如选择测量类型、设定测量范围等。
三、测量操作1.在进行测量之前，应该先进行校准操作，以确保测量结果的准确性和可重复性。
2.在进行测量时，需要注意保持测量平台的水平和稳定，以避免姿态变化对测量结果的影响。
3.保持测量环境的适宜，避免光线干扰和其他干扰因素的影响。
4.在进行测量时，应该保持手操作稳定，避免手抖或移动引起测量误差。
5.在测量过程中，应该根据需要进行多次测量并取平均值，以提高测量结果的精度和可靠性。
四、设备维护1.定期对设备进行维护和保养，包括清洁设备表面、镜头、光源等，确保设备的正常使用和寿命延长。
2.定期检查设备的连接线是否良好，避免因松动引起设备运行不稳定或故障。
以上是对二次元影像测量仪操作规范的详细说明，通过遵守这些规范，可以保证设备的正常运行和测量结果的准确性。
同时，还需要不断学习和研究测量技术，提高操作技能和分析能力，以便更好地应用二次元影像测量仪。
二次元操作指导书
二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。

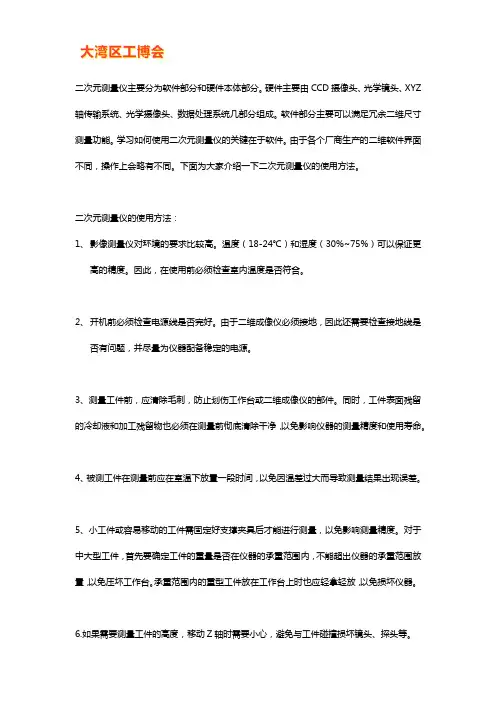

二次元测量仪的使用方法解析
二次元测量仪主要分为软件部分和硬件本体部分。
硬件主要由CCD摄像头、光学镜头、XYZ 轴传输系统、光学摄像头、数据处理系统几部分组成。
软件部分主要可以满足冗余二维尺寸测量功能。
学习如何使用二次元测量仪的关键在于软件。
由于各个厂商生产的二维软件界面不同，操作上会略有不同。
下面为大家介绍一下二次元测量仪的使用方法。
二次元测量仪的使用方法：1、影像测量仪对环境的要求比较高。
温度（18-24℃）和湿度（30%~75%）可以保证更高的精度。
因此，在使用前必须检查室内温度是否符合。
2、开机前必须检查电源线是否完好。
由于二维成像仪必须接地，因此还需要检查接地线是否有问题，并尽量为仪器配备稳定的电源。
3、测量工件前，应清除毛刺，防止划伤工作台或二维成像仪的部件。
同时，工件表面残留的冷却液和加工残留物也必须在测量前彻底清除干净，以免影响仪器的测量精度和使用寿命。
4、被测工件在测量前应在室温下放置一段时间，以免因温差过大而导致测量结果出现误差。
5、小工件或容易移动的工件需固定好支撑夹具后才能进行测量，以免影响测量精度。
对于中大型工件，首先要确定工件的重量是否在仪器的承重范围内，不能超出仪器的承重范围放置，以免压坏工作台。
承重范围内的重型工件放在工作台上时也应轻拿轻放，以免损坏仪器。
6.如果需要测量工件的高度，移动Z轴时需要小心，避免与工件碰撞损坏镜头、探头等。
7、二次元测量仪在使用过程中不能移动，不能用手或硬物接触成像仪的光学部分。
8、二次元测量仪测量完毕后，需要将工作台移动到中间位置。
清洁工作台面，检查导轨，避免杂物和水渍。
同时，关闭机器的主电源，并在仪器上盖上防尘罩。
工厂仪器二次元操作说明书
5．5另于待测产品位置依软件工具取点要注取点，踩一下脚踏开关进行取点确认，至取点完成，量测结束。（具体操作方法参照M2D使用说明）。
5．6将测量数据记录于零件/成品尺寸测量报告完成测量操作。
7，附件：
7．1量测/实验申请表；
7．2零件/成品Biblioteka 寸测量报告。3．2生技负责此仪器之维护工作.
4，参考文件：
4．1厂商提供之二次元产品说明书；
4．2厂商提供之测试软件M2D使用说明。
5，操作方法：
5．1开启电脑主机及二次元电源；
5．2点击电脑桌面之M2D图标进入二次元测量软件操作介面；
5．3将待测产品平行放置于二次元的工作台面上，向右旋转二次元操作面板上轮廓光源亮度调节旋钮（CONTOUR）及表面光源亮度调节旋钮(SURFACE)，旋转X/Y/Z轴传动摇柄左右/前后/上下调节至电脑测量软件上产品图像清晰可见。
二次元操作说明
编制人
罗磊
审核人
批准人
日期
2011.10.21
日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-162
A1
1
修改全文
罗磊
1，目的：
为正确指导操作人员作业，提高工作效率，延长仪器寿命。
2，范围：
测量室管理人员及指定此仪器之操作人员。
3，责任：
3．1指定操作人员负责仪器之使用与保养工作；
6，仪器维护保养注意事项：
6．1操作环境应保持室温20±10℃，湿度60%±20%RH,避免光学零件表面受损，金属零件生锈，尘埃杂物落入运动导轨影响仪器性能
二次元操作指导
二次元影像测量仪操作指导
•操作步骤
1.开机前应检查电脑主机,显示屏,测量台电源插头是否连接。
2.打开电脑主机电源开关,启动计算机,进入软件操作系统。
3.将被测物体放在玻璃载物台上,慢慢的调节X,Y,Z三个方向轴移动手柄,让
被测物件清晰稳定的呈现在相框中,(注意:请勿直接调节Z轴上面变焦摄像头)。
然后选择工具栏的测量及其他工具对物件进行处理。
4.使用完毕后,关闭摄像头的辅助灯。
退出软件操作系统,关闭计算机。
将载物玻璃台清洁干净,移动X,Y轴使载物玻璃台回到初始位置。
•安全注意事项:
1.在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无
关的重物放在设备上。
2.不允许随便更改影像测量仪的设定工作参数。
3.触摸屏应避免磁性物质接近。
4.必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。
5.在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。
二次元测量仪使用方法
二次元测量仪使用方法一、前言二次元测量仪是一种高精度的测量设备，广泛应用于机械制造、电子元器件等领域。
本文将详细介绍二次元测量仪的使用方法，包括设备准备、操作步骤、数据处理等内容。
二、设备准备1. 确认测量对象：在使用二次元测量仪之前，需要确认待测对象是否符合设备的测量范围和要求。
2. 安装调试：将二次元测量仪放置在平稳的地面上，并按照说明书正确安装和调试设备。
3. 调整环境：在进行测量之前，需要确保环境干净整洁，并避免强光直射或其他可能影响测量精度的情况。
三、操作步骤1. 打开软件：将电脑与二次元测量仪连接，打开相应的软件。
2. 设置参数：根据实际情况设置相应的参数，包括图像分辨率、灰度值等。
3. 摆放待测对象：将待测对象放置在二次元测量仪上，并确保其表面与水平面垂直。
4. 操作设备：根据软件提示进行操作，包括调整光源、调整镜头等。
5. 开始测量：点击软件上的“开始测量”按钮，等待测量结果。
四、数据处理1. 数据导出：将测量结果导出为Excel或其他格式的文件。
2. 数据分析：根据需要对数据进行分析和处理，包括绘制图表、计算统计值等。
3. 结果展示：将处理后的数据结果展示给用户或其他相关人员。
五、注意事项1. 避免震动：在使用二次元测量仪时，需要避免机器受到震动或移动，以保证测量精度。
2. 避免污染：保持二次元测量仪及其周围环境干净整洁，避免污染设备。
3. 定期维护：定期对二次元测量仪进行维护和保养，确保设备正常运行。
六、总结本文详细介绍了二次元测量仪的使用方法，包括设备准备、操作步骤、数据处理等内容。
在使用过程中需要注意避免机器受到震动或移动，保持设备干净整洁，并定期进行维护和保养。
二次元使用说明
二次元使用说明书1接通电脑和坐标量测机的电源，打开电脑，启动MSU25D系统进入测量界面2待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象3使用工具栏：点、线、圆、弧等工具进行测量⑴界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印⑵尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。
⑶点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。
左下侧测定值显示视窗将显示测定的点。
⑷投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。
⑸投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。
⑹弧要素测定：同投影圆测定。
4使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆⑴尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。
①放产品于适当位置，可通过两个旋纽，左前方的可调节前后距离，右上方的可调节左右距离。
2次元测量仪使用方法
2次元测量仪使用方法嘿，朋友们！今天咱来聊聊二次元测量仪的使用方法。
这玩意儿啊，就像是一个神奇的魔法盒子，能帮我们解开好多测量的小秘密呢！你看啊，二次元测量仪就像是一个超级敏锐的小侦探，能把各种形状和尺寸都看得清清楚楚。
首先呢，你得把它放在一个平稳的地方，可别摇摇晃晃的，不然它怎么能好好工作呀！就好比你跑步的时候，脚下不稳还能跑得快吗？然后呢，把你要测量的东西轻轻地放在测量台上，就像对待宝贝一样温柔。
要是你毛手毛脚的，把东西扔上去，那它可不高兴啦，说不定还会闹脾气给你错的数据呢！接着，打开测量仪的开关，看着那屏幕亮起来，是不是感觉特别有科技感？这时候啊，你就可以通过操作按钮或者软件来让它开始工作啦。
它的眼睛可尖了，能一下子就捕捉到物体的轮廓和尺寸。
你可以想象一下，它就像是一个超级厉害的画家，能把物体的样子完美地画下来。
在测量的过程中，你可得有点耐心哦。
别着急忙慌的，要仔细地观察数据，看看是不是准确。
要是你粗心大意，那可就白费功夫啦。
还有哦，不同的二次元测量仪可能会有一些小小的差别，就像每个人都有自己的个性一样。
所以在使用之前，一定要好好看看说明书，了解清楚它的脾气和特点。
可别等用错了方法再来后悔呀！你说，这二次元测量仪是不是很神奇？它能帮我们测量出那么多精确的数据，让我们的工作和生活都变得更加方便。
咱可得好好善待它，让它发挥出最大的作用呀！总之呢，使用二次元测量仪就像是一场有趣的冒险。
只要你认真对待，按照正确的方法来操作，它肯定会给你带来意想不到的惊喜和收获。
怎么样，是不是已经迫不及待想要去试试啦？别犹豫啦，赶紧行动起来吧！。
二次元影像测量仪操作规程
二次元影像测量仪操作规程
二次元影像测量仪操作规程
一、准备：
1、检查投影仪开关是否处于关断位置；
2、检查开关电源、投影仪电路是否处于接通状态；
二、操作：
1、启动机台总电源；
2、开启计算机；
3、开启投影仪操作软件；
4、将校准片放在测量台面上，点击软件菜单里的“校正”对投影仪进行校准；
5、校准结束后，将待测产品放到测量夹具上，然后将夹具轻放到投影仪操作平台上，靠在固定夹具上；
6、依据产品的尺寸及规格，设计产品的测量程序并按程序进行测量或者按已设计好的程序进行测量；
7、测试结束后记录相关的数据并进行下一轮测量。
三、结束：
1、关闭操作软件程序（先将必要的档案存盘）；
2、关闭计算机；
3、关闭机台；
4、若无后续测试，盖上防尘罩。
四、注意事项
1、出于安全和对测量的精度影响，请勿直接接触机器内部器件以及表面光源中间部分的镜头；
2、定期擦拭载物台及周围部分，避免灰尘进入机台内部以致影响机台精度；
3、本仪器为高精度仪器，非专业人员严禁操作；
4、切勿在载物台上摆放超过承重的对象，以免损坏机台；
5、在日常操作过程中应注意防止载物台面的划伤；
6、请勿在计算机上擅自安装或卸载软件，以免导致系统崩溃或操作软件无法正常运行；
7、定期对仪器加润滑油以保持仪器的精度；
8、严禁人手扶或靠在机台上，以免机台失去精度。
二次元测量仪器操作规范
一.操作流程图1.测量产品流程图2.关闭电脑及仪器流程图二．操作说明1．把电脑打开，点击电脑桌面上的测量软件（注：点击软件前先把测量平台X轴/Y轴朝同一方向推至最顶点做复位处理），出现对话框后点击“确认”进入测量软件系统。
2．点击测量系统介面右下角的灯泡开启示图打开灯泡。
（备注：灯泡分有下灯【常用灯】，上灯，扇形灯几种。
灯泡示图旁边有调节灯光亮度的图标。
）3．把要测量的零件摆放于测量平台上，（注：摆不平的产品需用辅助工具使其摆出与图纸相符的示图来。
）采用调节倍数或升降高度使产品图形能在测量系统介面上显示清楚。
4．按照图纸要求测量要测量的位置，选择测量系统介面内的相对应的画图命令，画好图形后再点击测量系统介面内的测量命令进行测量。
比如：测量角度请选择直线或多段直线画图命令把要测量的角度的两条边画出来，点击一下测量角度命令，用光标再点击刚才所画的两条线测量结果就会显示出来。
（测量边较长时请选用多段直线命令。
采用多段直线命令时，段数取完后按回车键”Enter”确认后所画的直线才能出现在测量系统图画框内。
比如：多段画圆.多点画直线…都需要这样.）其它测量方法请参考操作台说明书。
5．测量完成后，请把测试品丢到废品盒内或带走不要留在测量平台上。
6.软件的具体操作详细见《软件使用说明书》四.机台保养注意事项：1．不能用湿抹布之类的物品擦拭机台。
机台上所有零部件均不能沾有水滴。
2．标定板轻拿轻放，不能摔坏，重新校正比例尺时，将标定板上刻有“2005”字样的面朝上。
3．机台玻璃上放工件测量时，要轻拿轻放，不能砸坏机台玻璃。
4．软件加密狗专人使用，不能丢失。
5．测量完毕后，导轨需要归位，半年左右上一次导轨白油。
6．测量完毕后，一定要将仪器光源关掉，以此延长光源使用寿命。
7．测量完毕后，需盖上防尘罩。
五.电脑使用说明1.仪器所配备的电脑只能用于专业测量；2.电脑可链接打印机；3.此电脑不可以用于上网，不能随意安装不明软件；4.在插入U盘前，请先用杀毒软件清理病毒；5.开机时，先开显示器，然后再打开主机开关，关机时，先关闭电脑主机，再关闭显示器；6.电脑在雷电天气请勿使用，电压不稳的情况下，请勿使用。
二次元影像测量仪操作说明
二次元影像测量仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。
适用范围：
适用于本公司所有以二坐标测量为目的的一切零部件的检测
责任部门：
测试中心
操作说明：
1、将塑胶的测量工件固定在影像测量仪的测量平台上；
2、使用二次元的平台操控按钮移动工件到可视范围，调节Z轴高度、调节轮廓光源强度，直至成像清晰；
3、首先使用影像仪的“坐标”工具中的“两点确定坐标系”来建立工件坐标系：移动测量平台，找到塑料工件左下角的圆孔，按照“整体提取圆”的操作方式提取出一个圆。
移动测量平台，再找到工件右下角的圆孔，以同样的方式提取出第二个圆。
再选择“两点确定坐标系”，依次点击两个圆，即以两圆圆心为基础确定了基准坐标系；
4、使用二次元影像测量仪，测量需要的各个基元，并进行必要的标注。
注意事项：
1、仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。
2、仪器使用完毕，工作面应随时擦拭干净，最好再罩上防尘套。
3、仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。
4、软件已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。
否则，会产生错误的测量结果。
编制审核批准
日期日期日期。
二次元测量仪器使用技巧
二次元测量仪器使用技巧二次元测量仪器（二次元测量机）是一种常用于精确测量平面尺寸的设备。
它能够扫描并捕捉物体表面的图像，然后通过相应的软件进行分析、计算和测量。
在工业领域中，二次元测量仪器被广泛应用于质量检测、尺寸测量、零件校准等工作中。
本文将分享一些二次元测量仪器的使用技巧，以帮助读者更好地利用这一工具。
1. 准备工作使用二次元测量仪器前需要进行一些准备工作。
确保被测物体表面干净，没有灰尘或杂质，因为这些会对测量结果产生干扰。
根据被测物体的尺寸和特性选择合适的夹具和测量方案。
调整仪器的灯光和对比度，以确保获得清晰、准确的图像。
2. 图像捕捉与处理二次元测量仪器能够通过扫描相机捕捉到物体的图像。
在捕捉图像时，要确保被测物体与相机之间的距离适当，以避免出现视觉失真。
使用软件对图像进行处理时，可以进行对比度增强、图像滤波等操作，以提高测量精度。
3. 标定与校准在进行测量之前，需要对二次元测量仪器进行标定和校准。
标定是指通过已知尺寸的物体进行测量仪器的精确度调整，以确保测量结果的准确性。
校准是指对测量仪器进行零位偏置的调整，以保证测量结果的相对准确性。
定期进行标定和校准可以提高二次元测量仪器的测量精度。
4. 测量与分析使用二次元测量仪器进行测量时，可以选择单点、多点或全面扫描的方式，具体取决于被测物体的形状和尺寸。
在进行测量时，要保持相机和物体的相对位置稳定，避免发生晃动或移动。
测量完成后，可以使用测量软件进行数据分析和处理，以获得具体的尺寸和形状参数。
5. 数据输出与报告二次元测量仪器通常可以将测量数据导出为电子表格或CAD文件等格式。
根据需要，可以生成测量报告、尺寸分析图表等输出结果。
在整理数据时，要注意去除异常值和误差，并对数据进行合理的统计和展示，以便更好地理解测量结果。
总结回顾：通过上述技巧和步骤，我们可以更好地使用二次元测量仪器进行测量。
在使用前，需要进行准备工作，并调整仪器的参数。
图像捕捉与处理是关键步骤，通过合适的操作可以提高测量精度。
二次元操作指导书
二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。
5.3 仪器不用时，要用防尘套罩起来，以免进入太多灰尘。
二次元测量仪器测量方法
二次元测量仪器测量方法二次元测量仪器是一种高精度的测量设备，主要用于测量平面上的各种尺寸和形状。
它可以通过数字化的方式将测量结果转化为数字信号，从而实现高精度的测量和数据处理。
在工业生产和科学研究中，二次元测量仪器已经成为不可或缺的重要工具。
二次元测量仪器的测量方法主要包括以下几个方面：1. 准备工作在进行测量之前，需要对二次元测量仪器进行校准和调试。
校准的目的是确保测量结果的准确性和可靠性。
调试的目的是使仪器能够正常工作，并且能够满足测量要求。
此外，还需要准备好测量样品，并对样品进行清洁和处理，以确保测量结果的准确性。
2. 测量操作在进行测量操作时，需要将样品放置在二次元测量仪器的测量台上，并调整测量仪器的参数，以适应不同的测量要求。
在测量过程中，需要注意保持测量仪器和样品的稳定性，避免外界干扰和误差的产生。
同时，还需要注意测量仪器的精度和分辨率，以确保测量结果的准确性和可靠性。
3. 数据处理在测量完成后，需要对测量结果进行数据处理和分析。
数据处理的方法包括数据清洗、数据筛选、数据转换和数据统计等。
通过数据处理和分析，可以得到样品的尺寸、形状、表面质量和其他相关参数。
此外，还可以通过数据处理和分析，对样品的性能和质量进行评估和判定。
4. 结果输出在数据处理和分析完成后，需要将测量结果输出到计算机或其他设备上。
输出的结果包括数字化的测量数据、测量图像和测量报告等。
通过结果输出，可以方便地进行数据共享、数据比较和数据分析，从而提高工作效率和数据质量。
综上所述，二次元测量仪器的测量方法包括准备工作、测量操作、数据处理和结果输出等方面。
在进行测量时，需要注意测量仪器的精度和分辨率，保持测量仪器和样品的稳定性，避免外界干扰和误差的产生。
通过数据处理和分析，可以得到样品的尺寸、形状、表面质量和其他相关参数，从而实现高精度的测量和数据处理。
影像测绘仪(二次元)操作指导书
1、工作平台上的玻璃、放大镜均不可用手或布擦试，要用脱脂棉擦试;
2、机台部分,外表经常擦试,保持清洁;
3、必须定期给仪器加润滑油,以保调节手柄之灵敏.
影象测绘仪使用及维修保养指示书
编制人
审核人
批准人
日期
日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-QR-067
AO
/
首次发行
/
一、目的：
为了规范操作方法,正确使用及保养测试制备,避免损坏、增加测试准确度.
二、使用范围：
1．测量圆弧、圆的半径、直径.
2、测量角度、顶点的位置.
3、点、直线的测量.
三、操作方法：
1、打开测绘仪总电源开关POWER及LIGHT POWER；
2、选择好测量时所用的放大倍数镜头,再用鼠标左键点击M6软件菜单栏中的“设置”,在出现的下栏菜单中选择“系统”命令,并在“当前比例尺”中选择镜头所放大的倍数,再按“确定”;
3、将被测物置放于工作台上，调节Z轴焦距手柄使被测物图像显示最清晰;
4、标注菜单功能：
a、线性标注：可按坐标系的X、Y方向标注任意两点的X、Y向的线性距离;
b、对齐标注：可以标注任意两点之间的距离;
c、坐标点标注：可标注任意点在客户坐标系中的X、Y坐标位置;
d、半(直)径标注：可标注任意圆、弧的半(直)径,并可快照下来保存图形、图像及标注数据;
e、PITCH标注：指连续性标注,它能以某条直线为基准,作出多条标注;
f、点到线标注：可标注任意点到直线的垂直距离,并可快照下来保存图形、图像及标注数据;
二次元测量仪使用方法
任务名称：二次元测量仪使用方法一、引言二次元测量仪是一种用于测量二维物体尺寸和形状的专用工具。
它采用先进的光学技术和数字图像处理算法，能够快速、精确地获取物体的尺寸信息。
本文将就二次元测量仪的使用方法进行全面、详细的介绍。
二、二次元测量仪使用方法2.1 准备工作在使用二次元测量仪之前，需要进行一些准备工作。
具体步骤如下： 1. 将二次元测量仪放置在平稳的台面上，保证其稳定性。
2. 接通电源，并确保仪器处于正常工作状态。
2.2 测量物体使用二次元测量仪时，需按照以下步骤正确操作： 1. 将待测物体放置在测量区域内，保证物体与仪器的相对位置稳定不变。
2. 调整仪器的对焦距离，确保物体清晰可见。
3. 打开测量软件，并进行标定操作，以提高测量的准确性。
4. 在测量软件中选择测量模式，如线段测量、角度测量等。
5. 使用鼠标在屏幕上选取待测物体的相应特征点。
6. 根据软件提示，按照一定的顺序选择特征点，完成测量操作。
7. 等待测量结果的显示，记录测量数值或保存测量数据。
2.3 数据处理与分析测量完成后，可以进行数据处理与分析，以获取更多的信息。
以下是常用的数据处理与分析方法： 1. 数据校正：根据已知标准尺寸，对测量数据进行校正，提高测量的准确性。
2. 数据比较：将不同时间、不同对象的测量结果进行比较，分析物体的变化。
3. 数据统计：对多组测量数据进行统计分析，计算平均值、方差等。
4. 数据可视化：使用图表工具将测量数据可视化，更直观地展现结果。
2.4 注意事项在使用二次元测量仪时，需注意以下事项： 1. 保持测量环境的稳定性，避免光线干扰、震动等影响测量结果的因素。
2. 定期对仪器进行检查和维护，确保其性能和精度。
3. 遵守使用手册中提供的操作规范，避免误操作导致的测量错误。
4. 注意个人安全，避免在测量过程中发生意外情况。
三、总结二次元测量仪是一种精密的测量工具，通过本文对其使用方法的介绍，相信读者对二次元测量仪的操作有了更深入的了解。
二次元影像测量仪操作规程
二次元影像测量仪操作规程一、实验前准备1.接通仪器，电脑电源2.准备好待测量零件，相应图纸，磁性固定块3.检查测量仪各部件工况是否良好，将测量仪擦拭干净4.将待测零件及磁性固定块表面擦试干净，不得有污染物在待测表面二、操作步骤1.点击电脑桌面“VMM2.2C”图标，打开测量仪电源开关为“ON”2.放置待测样品至投影仪镜头正下方，观察镜头倍数，并在软件中设置相应倍数（正常取0.7倍数）3.打开测量仪光源（可选上光源或下光源），移动工作台面X或Y方向，使零件影像在软件视图中出现，调整镜头焦距直至零件轮廓清晰4.绘制轮廓线：（1）手动测绘：点击“绘图”，可选择“两点绘直线”“多点绘直线”“多点绘圆弧”等命令，沿轮廓线边缘手动选点绘图（2）自动测绘：点击“自动测绘”，可选择“直线”“整圆”“圆弧”等命令，沿轮廓线边缘单击，可自动捕捉轮廓线上点，完成绘图注：“编辑”命令的使用，在手动或自动测绘中，有时需要选择“两线交点”“两圆切线”“两线相切弧”“删除或延伸”等命令来绘制交点，切线，相切弧等，选择绘制两线交点按钮，点击需要交点的两条直线可自动绘制出两条直线的交点。
5.零件尺寸的测量和数据的读取（1）点击“测量”命令可完成点到点，线到线距离标注，单击已绘制圆弧，直接读取相关数据（2）单击“标注”命令，可完成水平或垂直线性标注，角度等相关尺寸标注6.CAD图纸和零件1：1比对（1）将待测零件CAD图纸保存为DXF格式，打开“VMM2.2C”，选择0.7倍率，将坐标系选择为机械坐标系，清除坐标系上的X、Y、Z的坐标值。
（2）打开保存好的DXF文件，将CAD 图纸导入软件中，打开坐标设置，选取两点决定X轴或两线决定X轴，在图纸中选取两点或两线设置X 轴。
（3）将设置好坐标轴的文件保存为DXF 格式，存档。
（4）关闭软件重新打开，将待测零件放入镜头下方，调整好焦距，坐标系选择为工件坐标系，清除坐标系上的X、Y、Z的坐标值。
二次元影像测量仪的操作介绍
二次元影像测量仪的操作介绍二次元影像测量仪是一种应用于工业制品和零件检测的高精度测量设备，它利用数字图像处理的技术，通过拍摄样品的二维图像来精确测量样品的尺寸、形状和位置。
本文将针对二次元影像测量仪的使用方法做详细的介绍。
一、设备工作原理二次元影像测量仪主要由光学系统、数字图像处理系统和计算机控制系统组成。
样品通过光学系统的摄像头被拍摄成二维图像，然后数字图像处理系统对二维图像进行处理，并将处理结果输出到计算机控制系统中，最终得到样品的测量结果。
二、设备操作步骤1. 设备准备使用二次元影像测量仪前，需要做好相关的准备工作，包括检查设备是否正常，样品是否放置到设备上等。
为了避免设备出现故障或测量结果出现误差，需要确保设备的环境整洁、干燥、无亮光等。
2. 样品放置将要测量的样品放到设备的平台上，根据需要进行调整，调整的意义在于保证样品与相机平面平行，这样才能确保取得有效的、可重复的测量值。
3. 操作软件启动启动设备的操作软件，一般来说，二次元影像测量仪的操作软件都具备简单的用户界面和菜单方式。
在软件的主界面中，可以看到摄像头采集的图像，拖动样品位置、调节焦距，还可以通过对比色彩值的方法来增强测量结果的精度。
4. 范围设置对于一个新的测量范围，需要在软件中进行设置，这通常需要进行一定的参数设置，比如测量模式、参考标准、计量单位等。
在范围设置完成之后，就可以通过拍下样品照片重新开始一次测量了。
5. 计算结果接下来需要等待一段时间，软件会自动完成图像处理和分析，最终输出样品的测量结果，如长度、宽度、高度、面积、体积等等。
需要注意的是，测量值级别需要根据样品的形状和特性来进行选择，一般来说，测量结果需要与实物进行比对，以确保结果的正确性和可靠性。
三、使用注意事项1.在使用二次元影像测量仪前，先检查设备是否正常，避免操作的过程中产生故障。
2.样品放置需注意，对未正常放置的样品进行测量，将会产生误差，甚至影响最终的测量结果。
二次元测量仪器测量方法
二次元测量仪器测量方法引言在工业、科学研究、医疗等领域，对物体的尺寸、形状和位置进行精确测量是非常重要的。
二次元测量仪器是一种常用的测量工具，它能够通过图像处理技术对物体进行非接触式的测量。
本文将介绍二次元测量仪器的原理、测量方法和应用。
二次元测量仪器原理二次元测量仪器主要由光源、镜头、相机和计算机等组成。
它通过将待测物体放置在测量平台上，在光源的照射下，通过镜头将物体的二维图像传给相机，再经由计算机进行图像处理和分析，得到物体的尺寸、形状和位置等数据。
二次元测量仪器的测量方法为了获得准确的测量结果，二次元测量仪器需要采用合适的方法进行测量。
下面介绍几种常用的二次元测量方法。
1. 边缘检测法边缘检测法是一种基于图像边缘特征的测量方法。
它通过对图像进行滤波处理，提取出边缘信息，然后根据边缘之间的距离和角度等信息计算物体的尺寸和形状。
具体步骤如下： 1. 对图像进行预处理，包括去噪、灰度化等操作。
2. 使用滤波算法提取出图像的边缘信息。
3. 根据边缘之间的距离和角度等信息计算物体的尺寸和形状。
2. 特征点匹配法特征点匹配法是一种通过寻找图像中的特定特征点，并将其与模板图像中的特征点进行匹配的方法。
通过测量匹配点之间的距离和角度等信息，可以得到物体的尺寸和形状。
具体步骤如下： 1. 对图像进行预处理，包括去噪、灰度化等操作。
2. 提取图像中的特定特征点。
3. 通过匹配算法将提取到的特征点与模板图像中的特征点进行匹配。
4. 根据匹配点之间的距离和角度等信息计算物体的尺寸和形状。
3. 利用模板法利用模板法是一种通过将待测物体的图像与已知尺寸和形状的模板图像进行比对的方法。
通过比对得到物体与模板图像的差异，可以计算物体的尺寸和形状。
具体步骤如下： 1. 对图像进行预处理，包括去噪、灰度化等操作。
2. 准备已知尺寸和形状的模板图像。
3. 将待测物体的图像与模板图像进行比对。
4. 根据比对结果计算物体的尺寸和形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次元测试仪器使用方法
一、什么是二次元测试仪器
二次元测试仪器是一种用于测量和分析二次元图像的设备。
它通过对图像进行处理和分析，提取出其中的关键信息，并进行各种测试和评估。
二次元测试仪器广泛应用于电子、光学、机械等领域，可以帮助用户提高产品质量和生产效率。
二、二次元测试仪器的分类
根据不同的测试需求和应用领域，二次元测试仪器可以分为以下几类：
1. 光学投影仪
光学投影仪是最常见的一种二次元测试仪器。
它通过将被测物体投影到屏幕上，然后使用目镜或摄像机对图像进行观察和分析。
光学投影仪适用于对尺寸、形状、位置等进行测量和检验。
2. 视觉检测系统
视觉检测系统是一种集成了图像采集、图像处理、图像分析和决策判断等功能的二次元测试仪器。
它可以自动地对图像进行处理和分析，并根据预设的规则和标准进行判断。
视觉检测系统适用于对表面缺陷、色差、文字识别等进行检测和判定。
3. 三坐标测量机
三坐标测量机是一种结合了机械、光学和计算机技术的高精度测量设备。
它可以通过对被测物体的三个方向进行测量，获取其精确的尺寸和形状信息。
三坐标测量机适用于对复杂曲面、曲线、孔径等进行测量和分析。
三、二次元测试仪器的使用方法
无论是光学投影仪、视觉检测系统还是三坐标测量机，它们的使用方法都有一些共同的步骤和注意事项。
1. 校准仪器
在使用二次元测试仪器之前，首先需要对其进行校准。
校准的目的是保证仪器的准确性和稳定性。
校准过程中需要使用标准样品进行比对和调整，确保仪器的测量结果符合预期要求。
2. 设置测试参数
根据被测物体的特点和测试要求，设置相应的测试参数。
这些参数包括采样率、曝光时间、光源强度等。
合理的参数设置可以提高测试的准确性和效率。
3. 获取图像
根据测试要求，将被测物体放置在测试台上，并通过合适的方式获取图像。
对于光学投影仪和视觉检测系统，可以使用摄像机进行图像采集；对于三坐标测量机，可以使用激光或机械探针进行测量。
4. 图像处理和分析
获取图像后，需要对其进行处理和分析。
这包括图像去噪、边缘检测、特征提取等操作。
通过这些处理，可以提取出图像中的关键信息，并进行下一步的测试和评估。
5. 进行测试和评估
根据测试要求，对图像中的关键信息进行测试和评估。
这可能涉及到尺寸测量、形状分析、缺陷检测等。
根据测试结果，可以判断被测物体是否符合要求，并做出相应的决策。
6. 保存和输出结果
测试完成后，将测试结果保存并输出。
可以将结果保存为图像、数据文件或报告形式，以便后续的分析和记录。
四、二次元测试仪器的优势和应用领域
二次元测试仪器具有以下几个优势：
1.高精度：二次元测试仪器可以实现高精度的测量和分析，满足对精度要求较
高的应用场景。
2.高效率：相比传统的人工测量方法，二次元测试仪器可以大大提高测量和分
析的效率，节省人力和时间成本。
3.自动化：二次元测试仪器可以实现自动化的测试和评估，减少人为因素对测
试结果的影响。
4.多功能：不同类型的二次元测试仪器可以应对不同的测试需求，涵盖了尺寸
测量、形状分析、缺陷检测等多个方面。
由于二次元测试仪器具有以上优势，因此在电子、光学、机械等领域得到了广泛的应用。
例如，在电子制造业中，二次元测试仪器可以用于电路板的检测和组装；在光学制造业中，可以用于镜片的形状检验和表面质量评估；在机械制造业中，可以用于零件的尺寸测量和装配检查。
五、总结
二次元测试仪器是一种用于测量和分析二次元图像的设备。
它包括光学投影仪、视觉检测系统和三坐标测量机等类型。
使用二次元测试仪器的方法包括校准仪器、设
置测试参数、获取图像、图像处理和分析、进行测试和评估以及保存和输出结果。
二次元测试仪器具有高精度、高效率、自动化和多功能等优势，并在电子、光学、机械等领域得到广泛应用。
