开关电源过压保护测试方法
开关电源32个检测项目检测方法与检测设备
开关电源32个检测项目检测方法与检测设备开关电源是现代电子产品中常见的电源类型，它具有功率转化效率高、体积小、重量轻、使用方便等优点。
为了确保开关电源的质量和性能，需要进行一系列的检测项目。
1.输入电压范围测试：通过改变电源输入电压进行测试，判断开关电源在不同电压范围内的输出情况。
检测方法为改变输入电压并观察输出电压变化，检测设备为数字电压表。
2.输出电压范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电压范围。
检测方法为改变输出负载并观察输出电压变化，检测设备为数字电压表。
3.输出电压精度测试：使用高精度数字电压表测量开关电源的输出电压，与设定值进行对比，判断输出电压的精度。
检测设备为高精度数字电压表。
4.输出电流范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电流范围。
检测方法为改变输出负载并观察输出电流变化，检测设备为数字电流表。
5.输出电流精度测试：使用高精度数字电流表测量开关电源的输出电流，与设定值进行对比，判断输出电流的精度。
检测设备为高精度数字电流表。
6.输出功率测试：通过测量输出电压和输出电流的乘积，计算出开关电源的输出功率。
检测设备为数字电压表和数字电流表。
7.效率测试：通过测量开关电源的输入功率和输出功率的比值，计算出开关电源的效率。
检测设备为数字功率计和负载。
8.开机过压测试：将开关电源的输入电压调整至设定值的两倍，观察开关电源的输出电压情况。
检测设备为数字电压表。
9.短路保护测试：在开关电源的输出端短接一个负载，观察开关电源是否能自动切换到短路保护状态。
检测设备为负载。
10.过流保护测试：在开关电源的输出端增加一个大负载，观察开关电源是否能自动切换到过流保护状态。
检测设备为负载。
11.过载保护测试：在开关电源的输出端增加一个超出额定负载的负载，观察开关电源是否能自动切换到过载保护状态。
检测设备为负载。
12.输出电压波动测试：在开关电源的输出端接入一个示波器，观察输出波形是否正常。
开关电源过压保护测试方法
开关电源过压保护测试方法1.测试设备准备：-开关电源供应器-高压发生器-功率负载-示波器-多用途电表-电源负载2.确定过压保护触发电压：根据电源的规格书或厂家提供的资料，确定电源过压保护的触发电压。
过压保护电路通常在电源输出电压超过1.5倍于额定电压时触发。
3.连接测试设备：将高压发生器的输出端连接到开关电源的输入端，将功率负载连接到开关电源的输出端，以模拟实际负载。
同时将示波器和多用途电表连接到开关电源的输出端，以监测输出电压和电流。
4.开关电源调试：将高压发生器输出电压调节到开关电源的输入电压范围内，并确保其输出电流为负载的额定电流。
然后，开启开关电源，并调节输出电压到额定电压。
5.测试过压保护触发电压：逐渐增加高压发生器的输出电压，直到示波器显示的开关电源输出电压超过过压保护触发电压为止。
记录下此时高压发生器输出电压的数值。
6.监测保护动作：继续增加高压发生器的输出电压，使其超过过压保护触发电压。
此时应观察到开关电源的过压保护电路动作，即输出电压迅速降低到安全范围内。
用示波器和多用途电表检测输出电压和电流的变化，确保保护电路正常工作。
7.测试保护释放：降低高压发生器的输出电压，使其低于过压保护触发电压。
观察开关电源是否自动恢复输出电压，并检测输出电压和电流的变化。
8.测量恢复时间：在过压保护动作后，记录开关电源输出电压恢复到额定电压所需的时间。
可以通过示波器观察输出电压的变化，并使用多用途电表记录时间。
9.验证保护重复性：多次重复步骤5-8，以确保过压保护电路的重复性和稳定性。
记录每次测试的结果，并计算保护电路的触发电压和恢复时间的平均值。
10.结果分析和评估：根据测试结果，评估开关电源过压保护的性能和可靠性。
如果测试结果符合规格要求，说明过压保护电路工作正常；如果测试结果不满足规格要求，可能需要调整保护电路的参数或进行其他修复。
以上是开关电源过压保护测试的详细方法。
通过这些测试，可以验证和评估过压保护电路的性能，以确保开关电源在过压情况下能够有效保护电源和电子设备。
开关电源的测试方法
开关电源的测试方法开关电源是一种将交流电转换为直流电的电源装置，广泛应用于各种电子设备中。
为了确保开关电源的安全性和可靠性，在生产过程中需要进行各种测试。
下面是一些常用的开关电源测试方法的介绍。
1.输入电压范围测试：开关电源的输入电压范围通常在规格书中给出，测试时需使用恒流源或者电阻负载，逐渐调整输入电压，记录开关电源正常工作的最低和最高输入电压。
2.静态负载测试：静态负载测试用于测试开关电源在不同负载条件下的输出电压和电流稳定性。
首先，将开关电源连接到标准负载上，然后改变负载电阻（或电流），记录输出电压和电流的变化。
通过与规格书中的要求进行比较，评估开关电源的输出稳定性。
3.动态响应测试：动态响应测试用于测试开关电源在负载变化时的响应速度和稳定性。
测试时首先将开关电源加载到一个稳定的状态，然后进行负载变化，如从无负载到满负载，或者从满负载到无负载，记录输出电压和电流的变化。
通过与规格书中的要求进行比较，评估开关电源的动态响应能力。
4.效率测试：效率测试用于评估开关电源的能量转换效率。
测试时，将开关电源连接到一个恒定的负载上，然后测量输入功率和输出功率，计算开关电源的转换效率。
通常，测试点包括整个负载范围和不同输入电压下的效率。
5.温度测试：温度测试用于评估开关电源在不同负载和温度条件下的工作可靠性。
测试时，将开关电源加载到一个特定的负载上，然后在不同的温度环境中进行测试，记录开关电源的温度、负载和时间。
通过与规格书中的要求进行比较，评估开关电源的工作可靠性。
6.电磁兼容性测试：电磁兼容性测试用于评估开关电源在电磁环境中的抗干扰能力和干扰产生能力。
测试时，将开关电源连接到一个标准负载上，然后引入不同的电磁场（如辐射场和传导场）进行测试，记录开关电源的输出噪声和接受到的外部干扰。
通过与规格书中的要求进行比较，评估开关电源的电磁兼容性。
除了上述测试方法，还可以进行其他测试，如输入和输出电流纹波测试、过压保护测试、短路保护测试等。
开关电源32个检测项目检测方法与检测设备
开关电源32个检测项目检测方法与检测设备开关电源是一种将交流电转化为直流电的电源设备，广泛应用于电子产品、通信设备、工业自动化等领域。
为了确保开关电源的性能和安全，常需要对其进行多个检测项目的测试。
下面将介绍开关电源常见的32个检测项目的方法和相应的检测设备。
1.输入电压范围：通过设置不同的输入电压，检测开关电源的工作状态是否正常。
通常可以使用数字多用表或专用输入电压模拟器进行测试。
2.输入电压波动：通过改变输入电压的大小和频率，检测开关电源在电压波动情况下的输出是否正常。
可以使用数字多用表或示波器进行测量。
3.输出电压范围：通过设置不同的输出负载和电流条件，检测开关电源输出电压的稳定性。
可以使用数字多用表或示波器进行测量。
4.输出电压稳定性：在不同负载和输入电压条件下，检测开关电源输出电压的稳定性。
通常使用数字多用表或示波器进行测量。
5.输出电压调整率：通过改变输入电压或负载情况下的输出电压变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用数字多用表或示波器进行测量。
6.输出电流范围：通过改变输出电流负载，检测开关电源的输出电流是否满足要求。
可以使用电流表进行测量。
7.输出电流稳定性：在不同负载和输入电压条件下，检测开关电源输出电流的稳定性。
通常使用电流表进行测量。
8.输出电流调整率：通过改变输入电压或负载情况下的输出电流变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用电流表进行测量。
9.输出功率范围：通过改变输出电压和电流负载，检测开关电源的输出功率是否满足要求。
可以使用功率计进行测量。
10.效率：通过输入功率和输出功率的比值，检测开关电源的转换效率。
可以使用功率计进行测量。
11.输入功率因数：通过测量开关电源的输入电流和输入电压的相位差，检测开关电源的输入功率因数。
可以使用功率因数仪进行测量。
12.输出纹波电压：通过示波器测量开关电源输出电压的纹波情况，以评估电源的滤波效果。
开关电源测试报告
电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据Item Vo1(V)Vo2(V)Io1(A)Io2(A)Pin(W)PF(﹪)Eff (﹪)1#2#二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220Vac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。
4、测试数据Item IO1(A)IO2(A)Vo1(V)Vo2(V)Pin(W)Iin(A)Eff (﹪)PF(﹪)1.7 1.71.275 1.2750.850.851#0.4250.425001.7 1.71.275 1.2750.850.852#0.4250.42500三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

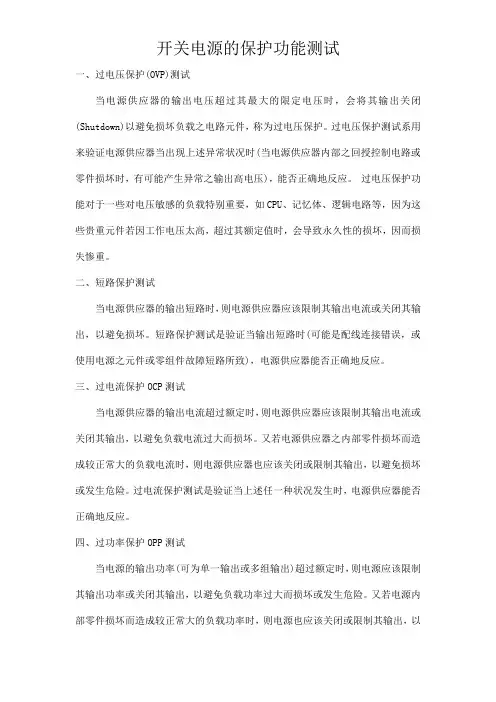

开关电源的保护功能测试
开关电源的保护功能测试一、过电压保护(OVP)测试当电源供应器的输出电压超过其最大的限定电压时，会将其输出关闭(Shutdown)以避免损坏负载之电路元件，称为过电压保护。
过电压保护测试系用来验证电源供应器当出现上述异常状况时(当电源供应器内部之回授控制电路或零件损坏时，有可能产生异常之输出高电压)，能否正确地反应。
过电压保护功能对于一些对电压敏感的负载特别重要，如CPU、记忆体、逻辑电路等，因为这些贵重元件若因工作电压太高，超过其额定值时，会导致永久性的损坏，因而损失惨重。
二、短路保护测试当电源供应器的输出短路时，则电源供应器应该限制其输出电流或关闭其输出，以避免损坏。
短路保护测试是验证当输出短路时(可能是配线连接错误，或使用电源之元件或零组件故障短路所致)，电源供应器能否正确地反应。
三、过电流保护OCP测试当电源供应器的输出电流超过额定时，则电源供应器应该限制其输出电流或关闭其输出，以避免负载电流过大而损坏。
又若电源供应器之内部零件损坏而造成较正常大的负载电流时，则电源供应器也应该关闭或限制其输出，以避免损坏或发生危险。
过电流保护测试是验证当上述任一种状况发生时，电源供应器能否正确地反应。
四、过功率保护OPP测试当电源的输出功率(可为单一输出或多组输出)超过额定时，则电源应该限制其输出功率或关闭其输出，以避免负载功率过大而损坏或发生危险。
又若电源内部零件损坏而造成较正常大的负载功率时，则电源也应该关闭或限制其输出，以避免损坏。
过功率保护测试是验证当上述任一种状况发生时，电源能否正确地反应。
本项测试通常包含两组或数组输出功率之功率限制保护，因此较上述单一输出之保护测试(OVP、OCP、Short等)稍具变化。
开关电源的保护功能测试
开关电源的保护功能测试开关电源是一种常用的电源供应器件，广泛应用于各个领域中。
为了确保开关电源的稳定性和安全性，它通常配备了各种保护功能。
本文将对开关电源的保护功能进行测试。
1.过电压保护测试：过电压保护功能是开关电源中最常见的保护功能之一、它的作用是当输入电压超过设定的阈值时，自动切断输出电压，从而保护被供电设备。
测试时，需要使用电压源模拟输入过电压，然后观察开关电源的反应。
如果开关电源能够及时切断输出电压，并发出警告或报警信号，则说明它的过电压保护功能正常。
2.过流保护测试：过流保护功能是为了防止开关电源输出电流超过额定值而设计的。
测试时，需要使用负载电阻模拟输出过载情况，然后观察开关电源的反应。
如果开关电源能够及时切断输出电流，并发出警告或报警信号，则说明它的过流保护功能正常。
3.短路保护测试：短路保护功能是为了防止开关电源在输出端短路时过载而设计的。
测试时，需要在开关电源的输出端短接，然后观察开关电源的反应。
如果开关电源能够及时切断输出电流，并发出警告或报警信号，则说明它的短路保护功能正常。
4.过热保护测试：过热保护功能是为了防止开关电源内部温度过高而设计的。
测试时，需要使用负载电阻模拟输出过载情况，使开关电源长时间工作，然后观察开关电源的温度变化。
如果开关电源能够在内部温度达到一定阈值时自动停止输出，并发出警告或报警信号，则说明它的过热保护功能正常。
5.欠压保护测试：欠压保护功能是为了防止开关电源输入电压过低而设计的。
测试时，需要使用电压源模拟输入欠压情况，然后观察开关电源的反应。
如果开关电源能够及时停止输出，并发出警告或报警信号，则说明它的欠压保护功能正常。
在进行以上测试时，需要参考开关电源的说明书，了解它的保护功能的特点和工作原理。
同时，还需确保测试环境安全，避免误操作造成危险。
总之，保护功能是开关电源的重要组成部分，通过测试可以验证其正常工作的能力，从而确保开关电源的安全性和稳定性。
(完整版)开关电源测试报告
电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。
4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。
四、上升/下降时间测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；3、测试方法；示波器的CH1和CH2分别接V o1 和Vo2,用光标中的“时间”,量测各路输出从电压10﹪至90﹪的上升时间以及90﹪至10﹪的下降时间。
电源开关的电压测试方法
电源开关的电压测试方法
如何测量开关电源的电压？
开关电源的两个输出电压分别为5V和16V。
如果开关电源上有输出电压标记，则直接由DC文件测量。
如果没有标记，则将开关电源的次级输出电路的电解电容器用作识别依据。
电解电容器具有高耐压。
16V输出，低压为5V输出，例如16V输出电路的电解电容为35V470UF，5V输出电路的电解电容为16V1000UF。
在这里，数字仪表不需要区分正电容和负电容，也不需要区分红色和黑色测试线。
输出电压消逝。
如何识别开关电源的工作状态
如果双向开关电源没有输出电压，请将万用表的直流齿轮更改为最小的直流齿轮，然后再次测量。
如果输出电压特别弱，则表示开关电源已开始振动，电源故障或负载故障。
如果断开开关电源的负载，则开关电源的输出仍为零输出，并且输出电路严峻短路，并且如果开关电源根本没有启动。
关闭开关电源，并马上测量开关电源的直流母线电压。
使用DC文件测量DC总线滤波电容器。
如果电压线性且缓慢下降，则开关电源开始振动。
如果可以长时间维持310V，则可以寻到电源。
不振动。
注意！关闭非振动开关电源的电源后，高压电源仍会保存，您必须戴上手套才能操作。
结论：
当怀疑开关电源工作异样时，开关电源的电压比较简单有用。
为了测量开关电源的关键点的电压，非常是对于一般电工，电源治理芯片的电压不简单，并且还需要开关电源。
只有深入的学问才能被操作。
开关电源测试方法
开关电源测试方法开关电源测试方法一．耐电压（HI.POT,ELECTRIC STRENGTH ,DIELECTRIC VOLTAGE WITHSTAND）KV1.1 定义:于指定的端子间,例如:I/P-O/P,I/P-FG,O/P-FG间,可耐交流之有效值,漏电流一般可容许10毫安,时间1分钟。
1.2 测试条件：Ta：25摄氏度；RH：室内湿度。
1.3 说明：1．3．1 耐压测试主要为防止电气破坏，经由输入串入之高压，影响使用者安全。
1．3．2 测试时电压必须由0V开始调升，并于1分钟内调至最高点。
1．3．2 放电时必须注意测试器之Timer设定，于OFF前将电压调回0V。
1．3．3 安规认证测试时，变压器需另行加测，室内，温度25摄氏度，RH：95摄氏度，48HR，后测试变压器初/次级与初级/CORE。
1．3．5生产线测试时间为1秒钟。
二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2．1定义：直流输出电压上重叠之交流电压成份最大值(P-P)或有效值。
2．2测试条件:I/P: NominalO/P : Full LoadTa : 25℃2．3说明:2．3．1示波器之GND线愈短愈好,测试线得远离PUS。
2．3．2使用1：1之Probe。
2．3．3 Scope之BW一般设定于20MHz，但是对于目前的网络产品测试纹波噪声最好将B W设为最大。
2．3．4 Noise与使用仪器，环境差异极大，因此测试必须表明测试地点。
2．3．5测试纹波噪声以不超过原规格值+1%Vo。
三．漏电流（洩漏电流）（Leakage Current）mA3．1定义：输入一机壳间流通之电流（机壳必须为接大地时）。
3．2测试条件：I/P：Vin max.×1.06(TUV)/60HzVin max.(UL1012)/60HzO/P: No Load/Full LoadTa: 25 ℃3．3说明：3．3．1 L，N均需测。
开关电源测试规范
开关电源测试规范By ZGQ一、概述本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。
测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。
下面是开关电源一些测试项目：1.功能(Functions)测试：·电压调整率测试(Line Regulation Test)·负载调整率测试(Load Regulation Test)·输出纹波及噪声测试(Output Ripple & Noise Test)·功率因数和效率测试(Power Faction & Efficiency Test)·能效测试（Energy Efficiency Test）·上升时间测试（Rise Time Test）·下降时间测试（Fall Time Test）·开机延迟时间测试（Turn On Delay Time Test）·关机保持时间测试（Hold Up Time Test）·输出过冲幅度测试(Output Overshoot Test)·输出暂态响应测试（Output Transient Response Test）2.保护动作(Protections)测试：·过电压保护(OVP, Over Voltage Protection)·短路保护(Short Circuit Protection)·过电流保护(OCP, Over Current Protection)3.安全(Safety)规格测试：·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。
万用表检测开关电源的方法
万用表检测开关电源的方法
要检测开关电源的方法，你可以按照以下步骤进行：
1. 关闭开关电源，并确保其与电源插座断开连接。
2. 将万用表的选择旋钮拨到直流电压测量模式（一般标有"V"或"DCV"）。
3. 将万用表的测试引线插入万用表的电压测量插孔中，一般为红色插孔。
4. 将红色测试引线连接到开关电源的正极，黑色测试引线连接到开关电源的负极。
5. 打开开关电源，并观察万用表上显示的电压数值。
正常情况下，开关电源应该输出稳定的直流电压值。
6. 如果万用表显示的电压数值为0，可能是开关电源故障，请检查开关电源的连接是否正确，是否有短路或其他故障。
7. 如果万用表显示的电压数值不稳定或明显偏离标称电压，可能是开关电源内部元件损坏，请停止使用该开关电源，并送修或更换。
请注意，以上步骤仅适用于直流开关电源的测试。
对于交流开关电源的测试，需要使用交流电压测量模式，并按照类似的步骤进行操作。
此外，为了确保安全，请在进行任何电气测试前，确保了解相应的电气知识和安全操作规范，并遵循正确的安全操作程序。
开关电源测试标准
开关电源测试标准电源结构的安全要求：1）空间要求：UL、CSA、VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高压导体与非带电金属部分之间（这里不包括导线间），无论在表面间还是在空间，均应有0.1英寸的距离；VDE要求交流线之间有3mm 的徐变或2mm的净空隙；IEC要求：交流线间有3mm的净空间隙及在交流线与接地导体间的4mm的净空间隙另外，VDE、IEC要求在电源的输出和输入之间，至少有8mm的空间间距2）电介质实验测试方法（打高压：输入与输出、输入和地、输入AC两级之间）3）漏电流测量：漏电流是流经输入侧地线的电流，在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K欧的电阻，其漏电流应该不大于5毫安VDE允许：用1.5K欧的电阻与150nP电容并接并施加 1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安一般是1毫安左右4）绝缘电阻测试：VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟5）印制电路板要求：要求是UL认证的94V-2材料或比此更好的材料2. 对电源变压器结构的安全要求：1）变压器的绝缘：变压器的绕组使用的铜线应为漆包线，其他金属部分应涂有瓷、漆等绝缘物质2）变压器的介电强度：在实验中不应出现绝缘层破裂和飞弧现象3）变压器的绝缘电阻：变压器绕组间的绝缘电阻至少为10M欧，在绕组与磁心、骨架、屏蔽层间施加500伏直流电压，持续1分钟，不应出现击穿、飞弧现象4）变压器湿度电阻：变压器必须在放置于潮湿的环境之后，立即进行绝缘电阻和介电强度实验，并满足要求潮湿环境一般是：相对湿度为92%（公差为2%），温度稳定在20到30摄氏度之间，误差允许1%，需在内放置至少48小时之后，立即进行上述实验此时变压器的本身温度不应该较进入潮湿环境之前测试高出4摄氏度5）VDE关于变压器温度特性的要求6）UL、CSA关于变压器温度特性的要求注：IEC——International Electrotechnical CommissionVDE——Verbandes Deutcher ElectrotechnicerUL——Underwriters LaboratoriesCSA——Canadian Standards AssociationFCC—— Federal Communications Commission十九．无线电骚扰（按照GB 9254-1998测试）1. 电源端子骚扰电压限值2. 辐射骚扰限值二十．环境实验环境试验是将产品或材料暴露到自然或人工环境中，从而对它们在实际上可能遇到的贮存、运输和使用条件下的性能作出评价⑴低温⑵高温⑶恒定湿热⑷交变湿热⑸冲撞（冲击和碰撞）⑹振动⑺恒加速⑻贮存⑼长霉⑽腐蚀大气（例如盐雾）⑾砂尘⑿空气压力（高压或低压）⒀温度变化⒁可燃性⒂密封⒃水⒄辐射（太阳或核）⒅锡焊⒆接端强度⒇噪声：微打65dB二十一．电磁兼容性试验电磁兼容性试验（electromagnetic compatibility EMC）：是指设备或系统在共同的电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰的能力电磁干扰波一般有两种传播途径，要按各个途径进行评价一种是以波长的频带向电源线传播，给发射区以干扰的途径，一般在30MHz以下这种波长的频率在附属于电子设备的电源线的长度范围内还不满1个波长，其辐射到空间的量也很少，由此可掌握发生于电源线上的电压，进而可充分评估干扰的大小，这种噪声叫做传导噪声当频率达到30MHz以上，波长也会随之变短这时如果只对发生于电源线的噪声源电压进行评价，就与实际干扰不符因此，采用了通过直接测定传播到空间的干扰波评价噪声大小的方法，该噪声就叫做辐射噪声测定辐射噪声的方法有上述按电场强度对传播空间的干扰波进行直接测定的方法和测定泄露到电源线上的功率的方法电磁兼容性试验包括以下试验：①磁场敏感度：（抗扰性）设备、分系统或系统暴露在电磁辐射下的不希望有的响应程度敏感度电平越小，敏感性越高，抗扰性越差固定频率、峰峰值的磁场②静电放电敏感度：具有不同静电电位的物体相互靠近或直接接触引起的电荷转移300PF电容充电到-15000V，通过500欧电阻放电可超差，但放完后要正常数据传递、储存，不能丢③电源瞬态敏感度：包括尖峰信号敏感度（0.5us 10us 2倍）、电压瞬态敏感度（10%-30%，30S恢复）、频率瞬态敏感度（5%-10%，30S恢复）④辐射敏感度：对造成设备降级的辐射干扰场的度量（14K-1GHz，电场强度为1V/M）⑤传导敏感度：当引起设备不希望有的响应或造成其性能降级时，对在电源、控制或信号线上的干扰信号或电压的度量（30Hz-50KHz 3V ，50KHz-400MHz 1V）⑥非工作状态磁场干扰：包装箱4.6m 磁通密度小于0.525Ut，0.9m 0.525Ut⑦工作状态磁场干扰：上、下、左、右交流磁通密度小于0.5mT⑧传导干扰：沿着导体传播的干扰10KHz-30MHz 60（48）dBuV⑨辐射干扰：通过空间以电磁波形式传播的电磁干扰10KHz-1000MHz 30 屏蔽室60（54）uV/m第二部分测试方法一．耐电压（HI.POT，ELECTRIC STRENGTH ，DIELECTRIC VOLTAGE WITHSTAND）KV1.1 定义：于指定的端子间，例如：I/P-O/P，I/P-FG，O/P-FG间，可耐交流之有效值，漏电流一般可容许10毫安，时间1分钟1.2 测试条件：Ta：25摄氏度；RH：室内湿度1.3 测试回路：1.4 说明：1.4.1 耐压测试主要为防止电气破坏，经由输入串入之高压，影响使用者安全1.4.2 测试时电压必须由0V开始调升，并于1分钟内调至最高点1.4.3 放电时必须注意测试器之Timer设定，于OFF前将电压调回0V1.4.4 安规认证测试时，变压器需另行加测，室内，温度25摄氏度，RH：95摄氏度，48HR，后测试变压器初/次级与初级/CORE1.4.5生产线测试时间为1秒钟二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2.1定义：直流输出电压上重叠之交流电压成份最大值（P-P）或有效值2.2测试条件：I/P：NominalO/P ：Full LoadTa ：25℃2.3测试回路：2.4测试波形：2.5说明：2.5.1示波器之GND线愈短愈好，测试线得远离PUS2.5.2使用1:1之Probe2.5.3 Scope之BW一般设定于20MHz，但是对于目前的网络产品测试纹波噪声最好将BW设为最大2.5.4 Noise与使用仪器，环境差异极大，因此测试必须表明测试地点2.5.5测试纹波噪声以不超过原规格值+1%Vo三．漏电流（泄漏电流）（Leakage Current）mA3.1定义：输入一机壳间流通之电流（机壳必须为接大地时）3.2测试条件：I/P：Vin max.×1.06（TUV）/60HzVin max.（UL1012）/60HzO/P：No Load/Full LoadTa：25℃3.3测试回路：3.4说明：3.4.1 L，N均需测3.4.2 UL1012 R值为1K5TUV R值为2K/0 15uF3.4.3 漏电流规格TUV：3.5mA，UL1012：5mA四．温度测试（Temperature Test）4.1定义：温度测试指PSU于正常工作下，其零件或Case温度不得超出其材质规格或规格定值4.2测试条件：I/P：NominalO/P：Full LoadTa ：25℃4.3测试方法：4.3.1将Thermo Coupler（TYPE K）稳固的固定于量测的物体上（速干、Tape或焊接方式）4.3.2 Thermo Coupler于末端绞三圈后焊成一球状测试4.3.3我们一般用点温计测量4.4测试零件：热源及易受热源影响部分，例如：输入端子、Fuse、输入电容、输入电感、滤波电容、桥整、热敏、突波吸收器、输出电容、输出电容、输出电感、变压器、铁芯、绕线、散热片、大功率半导体、Case、热源零件下之P.C.B.……4.5零件温度限制：4.5.1零件上有标示温度者，以标示之温度为基准4.5.2其他未标示温度之零件，温度不超过P.C.B.之耐温4.5.3电感显示个别申请安规者，温升限制65℃Max（UL1012），75℃Max（TUV）五．输入电压调节率（Line Regulation）, %5.1定义：输入电压在额定范围内变化时，输出电压之变化率Vmax-VnorLine Regulation（+）=------------------VnorVnor-VminLine Regulation（-）=------------------VnorVmax-VminLine Regulation=----------------VnorVnor：输入电压为常态值，输出为满载时之输出电压Vmax：输入电压变化时之最高输出电压Vmin：输入电压变化时之最低输出电压5．2测试条件：I/P：Min./Nominal/MaxO/P：Full LoadTa：25℃5.3测试回路：5．4说明：Line Regulation 亦可直接Vmax-Vnor与Vmin-Vnor之±最大值以mV表示，再配合Tolerance%表示六．负载调节率（Load Regulation）%5.1定义：输出电流于额定范围内变化（静态）时，输出电压之变化率|Vminl-Vcent|Line Regulation（+）=------------------×100%Vcent|Vcent-VfL|Line Regulation（-）=------------------×100%Vcent|VminL-VfL|Line Regulation(%)=----------------×100%VcentVmilL：最小负载时之输出电压VfL：满载时之输出电压Vcent：半载时之输出电压6.2测试条件：I/P：NominalO/P：Min./Half/Full LoadTa：25℃6.3测试回路：6.4 Load Regulation亦可直接Vmin.L-Vcent与Vcent-Vmax.之±最大值以mV表示，再配合Tolerance%表示第三部分测试报告要求的项目：对于电源产品认定测试，测试报告要求提供测试数据及结论可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项一．输入特性：1．工作输入电压和电压变动范围2．输入电压的频率和频率变动范围3．额定输入电流：是指在输入电压和输出电流在额定条件时的电流4．输入下陷和瞬间停电：这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定测试的指标为电压和时间5．冲击电流6．漏电流7．效率：因为该指标与发热有关，因此散热时要考虑效率8．测试中要标明输入采用单相2线式还是3相三线式二．输出特性：1．额定输出电压2．额定输出电流3．稳压精度1）电压稳定度2）电流调整率3）纹波噪声：包括最大纹波电压；最大纹波噪声电压4．瞬间电流变动导致的输出电压的变动值三．附属功能要求：1．过流保护2．过压保护3．输入欠压保护4．过热保护5．绝缘电阻：输入端与壳体；输入端子和输出端子；输出端子和壳体6．绝缘电压：打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值四．结构规格：1．形状条件：如外包装机壳的有无等2．确定外型尺寸和尺寸公差3．安装条件：安装位置、安装孔等4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸5．接口位置和标志6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置7．重量五．使用环境条件：1．温度2．湿度3．耐振动、冲击六．其它条件：1．输入噪声2．浪涌3．静电噪声（有外壳的有要求）。
电源测试系列之输出过_欠压保护(OVP_UVP
电源测试系列之输出过/欠压保护(OVP/UVP test)转载▼标签：电源电源测试电源制造质量制造过压保护欠压保护杂谈分类：电源测试测试目的验证待测电源在内部发生故障而导致输出电压升高或降低至系统输入要求极限时，是否能及时关机从而保证系统的安全。
说明：OVP/UVP测试通常有2种方式-外灌电压方式和回路故障模拟方式：- 外灌电压方式，比较适合中小功率电源在量产阶段的产线测试，尤其是组装好以后的成品测试检验，它通过在输出端外加电压来检验OVP/UVP设置是否满足规格要求，但这一方式并不能真正的反映电源OVP/UVP设置点，而且一般电源OV/UV的发生通常和电源本身的内部失效有关。
- 回路故障模拟方式，对所有开关电源都适用；比较常见在工程样机验证阶段及产线的半成品测试阶段，它通过模拟电源内部的单一失效来检验OVP/UVP设置是否满足规格要求。
对线性电源来说，可通过短路/增加输出回路阻抗来模拟OV/UV情形，而对大部分开关电源来说，则通过模拟反馈回路的失效来实施检验。
本博文将围绕模拟反馈回路失效这一方式来介绍OVP/UVP的测试方法。
测试示意图测试条件- 输入：规格中定义的最小及最大输入交/直流电压，最小及最大交流频率；- 输出：规格中定义的最小/OVP，最大输出负载/UVP；- 温度：最低工作温度，常温及最高工作温度。
测试设置找到待测输出电路的反馈回路(如图示)，改变反馈回路中采样电阻RA或RB的大小，使输出电压增加或降低，直至电源因OV或UV保护而关机或震荡(Hic-cup/Bouncing)。
测试步骤 A1. 依规格要求设定最低环境工作温度，最小输入电压/频率，将负载电流设为最小(OVP)，设为最大(UVP)；2. 开机后，改变反馈回路中采样电阻的大小，使输出电压增加或降低，直至电源因OV或UV保护而关机或震荡，测量输出电压并记录测试波形；3. 将采样电阻短路或开路，以待测电源提供的各种开机方式开机, 测量输出电压并记录测试波形；4. 若OV/UV后，电源状态为bouncing/hic-cup，则持续开机短路至少30分钟；5. 改变测试条件(输入电压/频率及环境温度)，重复步骤2、3、4；6. 同样方法测试其他输出。
开关电源的检测 之 常规功能测试
开关电源的检测之常规功能测试一、输出电压调整：当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。
此步骤完成后才能确保后续的规格能够符合。
通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然後以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位於要求之范围内。
二、电源调整率：电源调整率的定义为电源供应器於输入电压变化时提供其稳定输出电压的能力。
此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。
在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。
为精确测量电源调整率，需要下列之设备：·能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUI PCR系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。
·一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A W PF。
·一个精密直流电压表，具备至少高於待测物调整率十倍以上，一般应用5位以上高精度数字表。
·连接至待测物输出的可变电子负载。
*测试步骤如下：於待测电源供应器以正常输入电压及负载状况下热机稳定後，分别於低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。
电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：V0(max)-V0(min) / V0(normal)电源调整率亦可用下列方式表示之：於输入电压变化下，其输出电压之偏差量须於规定之上下限范围内，即输出电压之上下限绝对值以内。
开关电源芯片启动过压保护电路原理
开关电源芯片启动过压保护电路原理
开关电源芯片的过压保护电路通常是用来保护电路不受过大的
输入电压影响，以防止损坏电路元件或设备。
其原理主要包括以下
几个方面：
1. 过压检测，过压保护电路首先需要对输入电压进行检测，通
常会使用电压比较器或者其他传感器来监测输入电压是否超过设定
的阈值。
一旦检测到输入电压超过设定范围，保护电路会立即做出
响应。
2. 触发保护动作，当过压保护电路检测到输入电压超过设定范
围时，会立即触发保护动作，通常是通过控制开关电源芯片的工作
状态，使其停止工作或者减小输出功率，以减轻输入电压对电路的
影响。
3. 输出短路，有些过压保护电路还会通过输出短路的方式来保
护电路。
一旦检测到输入电压过高，保护电路会立即将开关电源芯
片的输出短路，以消耗过高的输入能量，保护电路和设备不受损害。
4. 自恢复功能，一些过压保护电路还具有自恢复功能，当输入
电压恢复正常范围后，保护电路会自动解除保护状态，使开关电源芯片恢复正常工作。
总的来说，过压保护电路的原理是通过检测输入电压、触发保护动作、输出短路等方式来保护开关电源芯片和其他电路元件，以确保整个电路系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源过压保护测试方法
开关电源过压保护测试方法通常有以下几种：
1. 实测法：使用电压表、电流表等仪器，将开关电源输入端电压调至额定电压以上，记录输出端的电压和电流值，通过比较实测值与额定值之间的差异，判断开关电源是否具有过压保护功能。
2. 仿真法：使用电路仿真软件，建立开关电源的电路模型，对不同的输入电压进行仿真测试，记录输出端的电压和电流值，评估开关电源的过压保护性能。
3. 模拟法：使用模拟信号源，将模拟的过压信号输入到开关电源的输入端，观察输出端的电压和电流变化情况，判断开关电源是否具有过压保护功能。
需要注意的是，在进行过压保护测试时，应该按照产品标准要求进行测试，并加强安全措施，避免过电压对测试设备和人身造成损害。
