硅溶胶耐高温涂料配方
硅溶胶涂料配方
硅溶胶涂料配方硅溶胶涂料是一种特殊的涂料，它具有良好的耐热、耐候性能和优异的防水、防腐蚀性能。
硅溶胶涂料的配方是制作硅溶胶涂料的关键，下面将对硅溶胶涂料配方进行详细介绍。
一、硅溶胶涂料配方概述硅溶胶涂料是由有机硅树脂、无机颜料、填充剂和助剂等组成。
其主要原材料为有机硅树脂，其次为无机颜料和填充剂。
助剂包括稀释剂、固化剂等。
二、有机硅树脂有机硅树脂是制作硅溶胶涂料最重要的原材料之一。
有机硅树脂具有高温稳定性、耐候性好等特点。
常见的有机硅树脂包括丙烯醇基聚醚硅烷共聚物（APEG）、甲基丙烯醇基聚醚硅烷共聚物（MAPEG）等。
三、无机颜料无机颜料是制作硅溶胶涂料中的重要成分之一。
无机颜料具有优异的耐候性和色泽稳定性，常用的无机颜料有钛白粉、氧化铁等。
四、填充剂填充剂是硅溶胶涂料中的重要组成部分，它可以增加涂层的厚度，同时也可以增加涂层的硬度和耐磨损性。
常见的填充剂有氧化铝、硅灰石等。
五、助剂助剂是制作硅溶胶涂料中不可或缺的成分。
它们可以改善涂层的流变性能，提高其附着力和耐磨损性。
常用的助剂包括稀释剂、固化剂等。
六、硅溶胶涂料配方示例下面给出一种硅溶胶涂料配方示例：有机硅树脂：20%无机颜料：30%填充剂：50%稀释剂：适量固化剂：适量以上配方仅供参考，实际配方需要根据不同使用环境需求进行调整。
七、总结硅溶胶涂料具有良好的耐热、耐候性能和优异的防水、防腐蚀性能，其配方是制作硅溶胶涂料的关键。
有机硅树脂、无机颜料、填充剂和助剂等是硅溶胶涂料的主要成分，不同的使用环境需要调整不同的配方。
耐高温涂料配方研究进展
耐高温涂料配方研究进展1无机耐高温涂料无机耐高温涂料的硬度高，耐热可达400～1000℃甚至更高，但漆膜较脆，未完全固化前耐水性不好，对基材表面处理要求严格。
常用的几类耐高温涂料的特性比较见表1。
表1常用的无机耐高温涂料特性1.1硅酸乙酯耐高温涂料以硅酸乙酯为基料，选择适当的颜、填料后得到的耐高温涂料，有良好的耐热性能和优异的防腐蚀性能。
（1）以聚硅酸乙酯为基料，加入氧化铬绿、石英粉、成膜助剂、表面活性剂（分散剂）等，可制成常温固化的耐热可达300℃的涂料。
（2）以聚硅酸乙酯和硅中间体共水解制备得到的基料，按质量比为固体树脂:铝粉=10:6的比例制成的涂料，其耐热在600℃为10小时，并且耐20次；500℃1小时/室温1小时的冷热循环，涂膜仍处于完好状态。
（3）以聚硅酸乙酯为基料加入低熔点玻璃料或珐琅玻璃以及耐热颜、填料可以制成耐400～600℃甚至800℃的高温涂料。
1.2磷酸盐耐高温涂料磷酸盐耐高温涂料通常由磷酸盐水溶液、固化剂（或反应性颜料）和耐热颜料（或金属铝粉）等组分所组成。
英国的“W”无机耐高温防腐蚀涂料就是这种类型的涂料。
我国也研制并生产类似的涂料。
该涂料的配方组成见表2。
表2典型的磷酸盐耐高温涂料配方按该配方配制的涂料涂装于除去油污的钢基材上，经250℃/1小时烘烤成膜，其耐热性为450℃下700小时涂膜无明显变化；耐冷热交替性为450℃/室温自来水循环15次涂膜无异常；最高耐温为600℃下4小时涂膜完好。
1.3硅溶胶耐高温涂料1.3.1改性硅溶胶耐高温涂料硅溶胶作为涂料基料时，其涂膜附着力和柔韧性往往不能满足涂料性能要求，需要进行改性或与有机成膜物质拼混使用。
后者用于常温用途的各种涂料效果较好。
制备耐高温涂料时，需要对硅溶胶进行改性，见表3。
表3一种耐高温涂料用硅溶胶的改性方法将硅溶胶置于反应器中，先加入氧化钾和氧化锂搅拌均匀，再在搅拌状态下，缓慢地加入氧化锌、氧化镁和氧化铝等。
硅溶胶制造工艺中的涂料配制工艺
硅溶胶是一种优质硅溶胶模铸造用水基粘结剂，生产用于所有层（面层和背层）。
硅溶胶易配制成高粉液比的优质涂料。
涂料稳定性好。
用硅溶胶制成的壳体不需要化学硬化，型壳制造过程无空气污染。
2.2.1 硅溶胶涂料的配比原则控制涂料粘度以达到稳定制壳质量的目的，配制时按当时的实际情况，当零件壁薄、复杂或带有深陷时，涂料粘度取下限，反之取上限。
1.配制工艺按涂料的配方取一定量的耐火材料、润湿剂、消泡剂，先将润湿剂及消泡剂加入涂料桶中，然后加入硅溶胶，开始搅拌，在不断搅拌过程中加入耐火材料，待全部加入完后，继续搅拌6h～12h，稳定后测其粘度，过高加硅溶胶稀释，过小则加入一定量的耐火粉料补充，直至粘度合格为止。
2. 硅溶胶涂料液的制壳工艺3.制壳场地工艺参数涂料间温度：22℃～25℃；相对湿度45%～65%；通风条件：良好。
4.涂料工艺过程将清洗好的蜡模（要求干燥后）慢慢浸入L型涂料搅拌桶中，并转动上下移动，让涂料充分并均匀湿润模组后，取出慢慢转动至无涂料堆积、滴落现象时再挂砂，使砂粒均匀附于涂料之上，每层涂料的粘度、撒砂粒度要求（见表3）。
面层涂料时要用专用筛网过滤涂料中的砂粒等杂质，以防止模壳中产生砂粒等脱落而造成铸件夹灰夹砂。
表3 硅溶胶涂料的性能要求型壳层数/面涂料粘度/s 密度/g•cm-3 撒砂粒度/目1 30～35 1.81～2.03 80/100（锆英砂）2 30 1.84～1.85 30/60（煤矸粉）3 30 1.83～1.84 30/60（煤矸粉）4 15～20 1.81～1.82 16/30（煤矸粉）5 15～20 1.80～1.81 16/30（煤矸粉）6（最外层）15～20 1.79～1.805.硅溶胶铸造每层型壳的干燥过程硅溶胶在干燥过程中必须严格控制温度，相对湿度及空气流速等，具体工艺参数（见表4）如下。
表4 硅溶胶型壳工艺参数时间/h 层数/层干燥温度/℃相对湿度/% 风速/m•s-1≥41～2 20～25 50～60 不宜吹风≥63～5 ≥3030～50 ≥3≥8 6 ≥3030～50 ≥3当环境温度和相对湿度不易调整时，可控制为一定相对稳定额数值：温度为22℃～25℃；湿度45%～65%。
有机硅涂料配方
组份
白
黑
红
黄
蓝
绿
浅棕
银白
乙基纤维素（30％）
67
67
67
67
67
67
67
67
硅树脂（60%）
135
135
135
135
135
135
135
1Байду номын сангаас5
锐钛型钛白粉
24
1.8
3
滑石粉（325目）
2.4
2.0
2.0
石墨粉
10
1.0
2
炭黑
1.0
铁红
24
5
群青
0.06
32
铬黄
24
10
三氧化二铬
20
铝粉浆（65％）
30
环烷酸锌
0.3％
有机硅耐热耐候涂料配方
此涂料可用醋酸丁酯、乙基溶纤剂、异丙醇、丁醇、二甲苯等的混合溶剂作稀释剂。涂料在室温下2hr可表干。
在金属材料表面，300℃可使用500小时、400℃可使用100hr.
在常温下可使用10年。
涂料配制：首先，将颜料与少量乙基纤维素混合制成色浆（可用三辊研磨机、球磨机、胶体磨等设备分散）。然后将各组份按表格中规定的量充分搅拌、混合均匀，可用稀释剂调整涂料的粘度。
硅溶胶涂料配方说明
硅溶胶涂料配方说明引言硅溶胶涂料是一种由硅溶胶作为基材，通过添加剂和稀释剂调配而成的一种新型涂料。
它具有优异的耐高温、耐候性和耐化学腐蚀性能，被广泛应用于建筑、航空航天、汽车等领域。
本文将详细介绍硅溶胶涂料的配方说明，包括原材料、配比、工艺流程等方面。
原材料硅溶胶涂料的主要原材料包括硅溶胶、聚合物乳液、无机颜料和溶剂。
硅溶胶硅溶胶是硅酸盐或硅酸盐酸性溶液在一定条件下水解、聚合而成的胶体物质。
硅溶胶作为硅溶胶涂料的主要基材，决定了其耐高温、耐候性能。
通常使用的硅溶胶主要有气相法制备的SiO2固态颗粒和溶胶凝胶法制备的SiO2胶体。
聚合物乳液聚合物乳液是硅溶胶涂料中的一种增稠剂和粘合剂，常用的聚合物乳液有丙烯酸乳液、聚氨酯乳液等。
聚合物乳液的添加可以改善涂料的流动性、附着性和增强涂膜的柔韧性。
无机颜料无机颜料是硅溶胶涂料中的一种色粉，用于调整涂料的颜色。
常用的无机颜料有氧化铁颜料、氧化锌颜料等。
溶剂溶剂是硅溶胶涂料中的一种稀释剂，用于调节涂料的粘度和流动性。
常用的溶剂有丙酮、甲醇等。
配方与配比硅溶胶涂料的配方与配比是根据涂料的要求和目标性能来确定的。
下面是一种常用的硅溶胶涂料配方和配比示例：配方示例•硅溶胶：60%•聚合物乳液：30%•无机颜料：8%•溶剂：2%配比示例1.将硅溶胶倒入配料桶中，搅拌均匀。
2.逐渐加入聚合物乳液，边加边搅拌，直至完全溶解。
3.加入适量的无机颜料，搅拌均匀。
4.最后加入溶剂，搅拌均匀至所需粘度。
工艺流程硅溶胶涂料的制备工艺流程包括原材料准备、配料、搅拌和包装等步骤。
原材料准备按照配方和配比准备硅溶胶、聚合物乳液、无机颜料和溶剂等原材料，并进行必要的检测和筛选。
配料按照配方示例中的配比将原材料逐一加入配料桶中，确保各组分按照要求加入。
搅拌将配料桶放入搅拌机中，启动搅拌机进行搅拌。
搅拌时间和速度应根据具体要求进行调整，以确保各组分充分混合均匀。
包装搅拌完成后，将涂料倒入包装容器中，并对容器进行密封和标识，确保涂料的质量和保存期限。
硅溶胶涂料配方说明

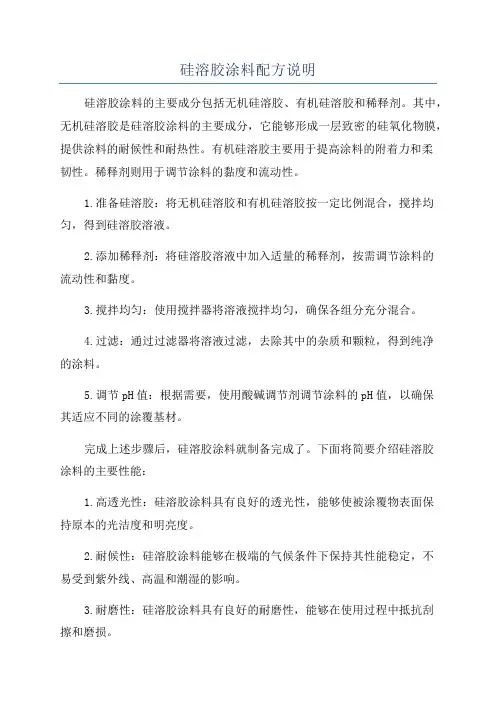

硅溶胶涂料配方说明
硅溶胶涂料的主要成分包括无机硅溶胶、有机硅溶胶和稀释剂。
其中，无机硅溶胶是硅溶胶涂料的主要成分，它能够形成一层致密的硅氧化物膜，提供涂料的耐候性和耐热性。
有机硅溶胶主要用于提高涂料的附着力和柔
韧性。
稀释剂则用于调节涂料的黏度和流动性。
1.准备硅溶胶：将无机硅溶胶和有机硅溶胶按一定比例混合，搅拌均匀，得到硅溶胶溶液。
2.添加稀释剂：将硅溶胶溶液中加入适量的稀释剂，按需调节涂料的
流动性和黏度。
3.搅拌均匀：使用搅拌器将溶液搅拌均匀，确保各组分充分混合。
4.过滤：通过过滤器将溶液过滤，去除其中的杂质和颗粒，得到纯净
的涂料。
5.调节pH值：根据需要，使用酸碱调节剂调节涂料的pH值，以确保
其适应不同的涂覆基材。
完成上述步骤后，硅溶胶涂料就制备完成了。
下面将简要介绍硅溶胶
涂料的主要性能：
1.高透光性：硅溶胶涂料具有良好的透光性，能够使被涂覆物表面保
持原本的光洁度和明亮度。
2.耐候性：硅溶胶涂料能够在极端的气候条件下保持其性能稳定，不
易受到紫外线、高温和潮湿的影响。
3.耐磨性：硅溶胶涂料具有良好的耐磨性，能够在使用过程中抵抗刮
擦和磨损。
4.耐酸碱性：硅溶胶涂料能够耐受一定浓度的酸碱腐蚀，不易受到化学溶剂的侵蚀。
5.附着力强：硅溶胶涂料具有良好的附着力，可以牢固地附着在各种涂覆基材上。
总结：硅溶胶涂料的配方制备过程相对简单，主要成分包括无机硅溶胶、有机硅溶胶和稀释剂。
硅溶胶涂料具有高透光性、耐候性、耐磨性和附着力强等优点，广泛应用于建筑、汽车等领域。
耐高温阻燃隔热涂料(配方)
耐高温阻燃隔热涂料（配方）
原料配比（质量份）
制备方法
（1）有机硅树脂中先加入复合阻燃剂、偶联剂和助剂，经过高速球磨混合均匀后，再加入多孔粉石英隔热填料低速搅拌分散均匀，制得具有介孔结构产品。
(2) 其中：高速球磨的速度为150～400r/min适宜，经过高速球磨分散，可获得良好的阻燃性能，氧指数大于39；低速搅拌的速度为50～100r/min适宜，可获得良好的隔热性能。
原料配比
本品各组分质量份配比范围为：有机硅树脂60～70，多孔粉石英隔热填料15～20，复合阻燃剂10～15，助剂1～3.
复合阻燃剂的质量组成为：Mg(OH)2:Al(OH)3=0.3～3。
多孔粉石英隔热填料为SiO2粉体，粒度范围5～10um。
分散剂为丙烯酸类分散剂或油酸酰胺。
丙烯酸类分散剂为聚丙烯酸或聚甲基丙烯酸。
偶联剂为钛酸酯类偶联剂。
偶联剂为二钛酸二乙酯或异丙基三钛酸酯。
高速球磨的速度为150～400r/min,低速搅拌的速度为50～100r/min。
产品应用
本品主要用于航空飞行器上隔热防护中。
产品特性
本品密度低，附着力高，阻燃性好，隔热效率高。
密度低，只有0.31g/cm3;热导率低，只有0.046W（m·K）。
高隔热效率，厚度1mm隔热效率为，热面温度250℃，4h冷面温度89℃；可耐300℃的高温，达到4.3Mpa的高附着力，阻燃性能好，氧指数大于39。
可广泛应用于-55～250℃温度范围内的各种保温隔热设备，特别是综合性能要求高的各种航空飞行器上。
耐高温涂料配方
钛白粉2.7
滑石粉1250目88.9
沉淀法二氧化硅/PDS-I-25.4
二甲苯/工业6
有机硅树脂19
硅油/1%3
消泡剂1/原液0.6
二甲苯/工业9
一、
700度高温
组份
配方（质量/G）熔点玻璃粉
15-35
三氧化二铬
5-10
瓷土
5-25
铝粉
0-15
滑石粉
0-2
硬脂酸铝
0-4
偏硼酸钡
0-10
酞酸酯
0．4-1
硅烷偶联剂
1-2
二甲苯
适量
二
耐600度高温黑漆参考配方
组份
配方（质量/G）
纯硅树脂
42
环氧树脂
8
石墨
9．5
高温铁黑
6
分散剂德谦904S
2
滑石粉
10
云母粉
5
三聚磷酸铝
5
二甲苯
9
正丁醇
3．5
三
耐500度高温漆
有机硅树脂/50% 48.08
氨基树脂/60% 11.67
乙基纤维素/10% 20.12
二甲苯8.56
丁醇3.01
重芳烃8.56
铝粉浆/合格94.33
二甲苯5.67
配比：100:18
四
有机硅绝缘漆：绿电阻
有机硅树脂131.5
硅溶胶
硅溶胶生产设备硅溶胶无机高分子涂料是近几年发展起来的。
制备该涂料的关键技术是用特殊的方法除去水玻璃中水溶性的钠离子。
一般可以用离子交换、酸中和、水分解、电渗析等方法来实现，以生成一种极细的二氧化硅超微粒子胶状水溶液，粒径为580mum（一般乳液颗粒为8001000mum）其中Si2O含量20%30%，Na2O含量0.3%￥，氧化硅和氧化钠的比例在40%以上。
以这种硅溶液/胶为基料，配合颜料和各种助剂而制成硅溶胶无机高分子涂料。
硅溶液在失去水分时，单体硅酸逐渐聚合成高聚硅胶，随水分的蒸发，胶体分子增大，最后形成-SIO-O-SIO-涂膜：IO-SI-OH+HO-SI-OH因NA2O在硅溶胶中的含量低，硅溶胶具有一定量成膜溶解的特性，其耐水性、耐热性能明显优于有机涂料。
涂膜致密且较硬，不产生静电，空气中各种尘埃难粘附。
在目前的建筑涂料中，它的抗污染能力是较强的。
细微的颗粒，对基层有较强的渗透力，能通过毛细管渗透到基层内部，并能与混凝土基层中的氢氧化钙反应生成硅酸钙，使涂料具有较强的粘结力。
但硅溶胶在成膜过程中体积收缩较大，涂膜易开裂。
硅溶胶能与丙烯酸酯、醋酸乙烯等乳液任意相溶。
两者的特性相互补充，可以配制出性能优良的有机、无机复合涂料。
1、硅溶胶的制备制备硅溶胶的工艺有：离子交换树脂处理硅酸钠稀溶液的方法；用硫酸中和水玻璃稀溶液的方法；水解硅酸酯的方法等等。
其基本原理都是去掉易溶于水的钠离子。
举例如下：（1）离子交换法a 离子交换树脂。
阳离子交换树脂采用强酸性苯乙烯阳离子交换树脂；阴离子交换树指采用弱碱性苯乙烯系阴离子交换树脂。
b 生产工艺将模数为3.5的硅酸钠溶液用水稀调整至含SiO24%，Na201.15%；将液通过填装阳离子交换树脂的闪换柱，得含SIO23.6%，NA200.005%，SiO2/Na2O摩尔比703，PH值2.5的硅酸胶稀液。
离子交换是一个平衡反应，反应的过程是：当把含有Na+的硅酸溶液通过交换树指时Ma+取代了阳离子交换树脂上的H+。
有机硅耐高温涂料配方
有机硅耐高温涂料配方有机硅耐高温涂料是一种耐高温、耐腐蚀的涂料材料，广泛应用于工业设备、烟囱、锅炉、高温管道等高温环境中的防护涂料。
其配方的制备对涂料的性能和应用效果具有重要影响。
本文将探讨有机硅耐高温涂料配方的组成及其影响因素。
有机硅耐高温涂料的主要组成成分包括有机硅树脂、硅酮固化剂、填料和助剂。
有机硅树脂是涂料的主要基体，具备优异的耐高温和耐腐蚀性能，能够有效保护涂层表面免受高温腐蚀的侵害。
硅酮固化剂是有机硅树脂固化的关键成分，通过与有机硅树脂发生反应，形成强耐高温的硅氧键，提高涂料的耐热性和抗化学腐蚀性。
填料的作用是提升涂料的耐久性、耐磨性和耐腐蚀性，常用的填料有耐高温无机颜料、耐磨胶粉等。
助剂则可改善涂料的流变性能、分散性能和表面润湿性能，增强涂料的涂覆性能和耐化学性能。
有机硅树脂的选择是有机硅耐高温涂料配方的关键因素之一。
常用的有机硅树脂有聚酯硅树脂、酮醛树脂、环氧硅油树脂等。
聚酯硅树脂具有优异的耐热性和耐腐蚀性，适用于温度较低的高温环境。
酮醛树脂在高温下仍具有良好的硬度和耐腐蚀性，适用于高温条件下的涂层。
环氧硅油树脂具有良好的耐溶剂性能和耐高温性能，适用于高温腐蚀环境下的涂装。
硅酮固化剂的选择也对有机硅耐高温涂料的性能起着决定性作用。
常用的硅酮固化剂有酮醛硅固化剂、醇硅固化剂、胺硅固化剂等。
酮醛硅固化剂的硬化速度较快，耐热性良好，但其固化产物可能导致涂料的变色。
醇硅固化剂具有固化速度慢、耐高温的特点，适用于耐高温、不要求固化速度快的环境。
胺硅固化剂具有快速固化、耐高温的特点，适用于速干要求较高的情况。
填料的选择也会对有机硅耐高温涂料的性能产生影响。
选用的填料应具备耐高温、耐磨、耐腐蚀的特性，常用的填料有氧化铁红、氧化铁黄、高铝酸盐等。
这些填料在高温环境下稳定性良好，能够增强涂料的耐腐蚀性和耐磨性。
助剂的选择对涂料的应用性能和涂层的光泽度有较大影响。
常用的助剂有分散剂、润湿剂和稀释剂等。
有机硅耐高温防腐底漆的配方设计及应用
有机硅耐高温防腐底漆的配方设计及应用周荣华深圳市天健涂料科技开发有限公司摘要研制了一种用于高温场所设备表面的有机硅耐高温防腐底漆，涂膜的耐高温性能、防腐性能优异。
试验证明该涂料最高可耐600℃，耐盐雾性能达72h。
讨论了不同因素对涂膜性能的影响及底漆在喷涂施工过程中应注意的事项，产品在实际应用中具有明显的经济和社会效益。
关键词有机硅涂料耐高温防腐底漆0引言用于耐高温的耐热树脂有聚苯、聚四氟乙烯、聚芳砜（醚）、聚酰亚胺、有机硅等，而有机硅树脂是这类耐热涂料中应用最为广泛的一类。
因为有机硅树脂在长期受热后，有机物质发生氧化和挥发，但其中硅氧骨架会留下来并将颜料粘附于底材上。
涂料的耐热性能和防腐性能不仅与树脂（基料）有关，同时与颜料、填充料等也有密切的关系，纯有机硅树脂可在200~250℃长期使用，在300℃短期使用，加入耐热性颜填料后耐温可高达700~800℃。
本文介绍的耐高温涂料是以改性有机硅树脂为基料，加入耐高温防锈颜填料、助剂及溶剂组成。
该涂料具有良好的附着力、耐冲击性能、耐化学性和机械强度，及优异的耐高温性能。
该涂料施工方便，广泛应用于各种耐高温设备。
1实验部分1.1主要原材料及仪器（1）有机硅树脂A、有机硅树脂B、环氧树脂、氨基树脂、有机缓蚀剂、色素碳黑、钛白粉、石墨黑、高温铁黑、滑石粉、三聚磷酸铝、膨润土、异丁醇、醋酸丁酯，均为国产工业品。
（2）涂膜性能测试仪器涂4#杯，国产；刮板细度计，天津材料试验机厂；电热鼓风干燥箱，上海崇明实验仪器厂；电子测厚仪，进口；马弗炉，上海崇明实验仪器厂；SK-2立式砂磨机，国产；ST-BZ-7型盐雾试验机，台湾。
1.2耐高温底漆的配制（见表1）制备工艺：A组分的制备：将有机膨润土用醋酸丁酯稀释至体积膨胀完全。
B组分的制备：将环氧树脂与氨基树脂完全混合。
C组分的制备：将有机硅树脂、颜填料、助剂、溶剂按规定量加入研磨机中，研磨至细度小于30μm。
将A、B加入C中，继续研磨分散5～10min即可，过滤密封包装。
W_800_有机硅耐高温涂料配方研究_王荣国
土、 石棉粉等， 通过对比实验， 云母粉能显著提高漆 膜强度和抗粉化性， 石棉粉热稳定性高， 并能提高漆 膜高温下的抗龟裂性。 玻璃粉的选择 选择熔点在 %((—*(( ) 范围的玻璃粉较理想， 它能在高温下有机硅分解时溶化，并与有机硅及其 他颜填料形成搪瓷状涂层， 经受更高的温度。 助剂的选择
01’(( ) 各 色 有 机 硅 耐 高 温 涂 料 配 方 中 各 组
表 ( !"#$$ % 各色有机硅耐高温涂料技术指标
检验项目 漆膜颜色及外观 粘度 （涂 "2 杯） 不小于 9 :， 细度， 不大于 柔韧性 附着力 冲击强度 耐水性 （浸 (2 ;） 耐热性 （#$$ %） /; 冷热交变性 （#$$ % 9 () %） )$ 次 耐盐雾， 不小于 耐湿热， 不小于 耐人工老化 （+ $$$ ;） ， 不大于 技术指标 符合标准板， 漆膜平整 检验方法
($世纪)$年代开始，人们投入大量精力研究耐 高温涂层与涂料， 开发了各式各样的产品， 可耐*$$ %
以下的产品主要为改性有机硅和无机硅耐高温涂 料， 可耐 + $$$ % 以上的产品一般为铝化物、 陶瓷氧 化物等， 但所需成膜工艺较复杂， 需要磁控溅射、 电 弧喷涂、 等离子喷镀等费用昂贵， 主要用于尖端科研 和军事领域。可耐高温在 *$$—+ $$$ %之间特别是 耐 -$$ % 、 #$$ % 的耐高温涂料品种很少，而且现有 厂家生产的此类涂料存在常温干燥性差（一般要求 烘干） 、 耐高温性能差 （脱落、 粉化、 变色等） 等问题， 并且由于有关耐高温涂料的技术评估及标准不一， 耐高温涂层失效原因分析的偏差，导致耐高温涂料 保护效果参差不齐的问题相当突出，因此目前大量 依赖进口， 成本高、 交货周期长。但是随着我国现代 工业的不断发展和对外开放的不断深入，特别是冶 金、 石化、 能源、 新材料等行业， 新工艺、 新设备不断 涌现， 对 可 耐 -$$ % 、 施工简单、 成本低 #$$ % 高 温 ， 廉的耐高温涂料需求很大，所以开发高性能的可耐
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅溶胶耐高温涂料配方
硅溶胶耐高温涂料是一种高温环境下使用的防腐涂料，具有很好的耐高温和耐化学腐蚀性能，广泛应用于铁路、航空航天、石化等行业。
下面为大家介绍硅溶胶耐高温涂料的配方。
1.原材料
主要原材料包括硅溶胶、钛白粉、活性氧化铝、环氧树脂、固化剂、稀释剂、磷酸铁、氧化铬等。
其中，硅溶胶是涂料的主要成分，钛白粉和活性氧化铝用于增加涂料的遮盖力和硬度，环氧树脂和固化剂用于增加涂料的黏附性和硬度，稀释剂用于调整涂料粘度，磷酸铁和氧化铬用于增强涂料的抗腐蚀性能。
2.配方比例
硅溶胶：40%
钛白粉：20%
活性氧化铝：5%
环氧树脂：25%
固化剂：10%
稀释剂：5%
磷酸铁：2%
氧化铬：3%
以上比例是一个基础配方，可以根据具体应用场景进行调整。
3.制作过程
（1）将硅溶胶、钛白粉、活性氧化铝、环氧树脂放入搅拌机中，搅拌均匀。
（2）将稀释剂加入搅拌机中，调整涂料粘度。
（3）将磷酸铁和氧化铬加入涂料中，搅拌均匀。
（4）根据需要添加固化剂。
（5）搅拌均匀后，放置一段时间使其自行反应，达到最佳使用效果。
4.注意事项
在制作过程中需要加入少量的助剂，如流平剂、防沉淀剂等，以获得更好的涂料效果。
另外，在涂料使用过程中应注意控制涂料的温度，以免发生分层或硬化不完全的情况。
