通信原理 (试卷+答案)

通信原理2011-1-11√√电子工程类 081、082、083 、084、085[ A卷 ]一、填空（共20分，1分/空）：（1）．数字通信系统的__ _用频带利用率描述； _ _用系统的输出误码率描述。

（2）.白噪声的特点是：功率谱密度为 _ ，任意两不同时刻的值 _ __ _ 。

（3）.调制信道是指从系统调制器的_ 端到解调器的端。

（4）.信号在恒参信道中传输时主要有__ ___失真和__ ___失真。

（5）.为了更好地适应信道的传输特性，大多数信号需要通过__ ___后传输。

（6）.幅度调制是用__ ___去控制__ ___的__ ___参量。

（7）.一个均值为零的窄带平稳高斯过程，其包络的一维分布是_ __，其相位的一维分布是_ _ 。

（8）.双极性基带信号，当满足__ ___条件时，其功率谱中无离散谱分量。

（9）.2DPSK、2ASK、2PSK和2FSK中，占用带宽最宽的是__ ___，对信道特性变化敏感的是__ ___，当采用相干解调时，抗信道加性高斯白噪声最好的是__ ___ ，最差的是__ ___，它们的误码率都取决于解调器的_ _ 。

二、简答题（共36分）：1、按照消息传递的方向与时间的关系，通信方式分为几类？各举一例。

（6分）2、请写出“各态历经性”的含义并说明其意义？（6分）3、包络检波有时会出现门限效应，什么是门限效应？产生的根本原因是什么？（6分）4、请写出改善实际数字基带传输系统性能的两项措施及两项措施各自所针对改善的对象？（6分）5、请写出2DPSK信号的产生和解调方法？（6分）6、什么是非均匀量化？与均匀量化相比，非均匀量化的主要优缺点？（6分）三、作图题（共14分）1、已知信息代码为 1 0 1 0 0 0 0 0 1 1 0 0 0 0 1 1，求相应的AMI码及HDB3码，并分别画出它们的波形图。

（8分）2、根据图三-2所示的调制信号波形，试画出DSB及AM信号的波形图，并说明它们分别通过包络检波器后的波形差别。

通信原理试卷及答案

通信原理试卷(A)02.12.22一填空题：（每个空0.5分，共15分）1. 基带传输系统的总误码率依赖于信号峰值和噪声均方根值之比。

2. 调制信道对信号的干扰分为乘性干扰和加性干扰两种。

3. 若线形系统的输入过程()t i ξ是高斯型的，则输出()t o ξ是高斯型的。

4. 通断键控信号（OOK ）的基本的解调方法有非相干解调（包络检波法）及相干解调（同步检测法）。

5. 随参信道的传输媒质的三个特点分别为对信号的耗衰随时间而变、传输的时延随时间而变、多径传播。

6. 根据乘性干扰对信道的影响，可把调制信道分为恒参信道和随参信道两大类。

7. 包络检波法的系统误码率取决于系统输入信噪比和归一化门限值。

8. 起伏噪声又可分为热噪声、散弹噪声及宇宙噪声。

9. 数字基带信号()t S 的功率谱密度()ωS P 可能包括两部分即连续谱和离散谱。

10. 二进制振幅键控信号的产生方法有两种，分别为模拟幅度调制法和键控法。

11. 模拟信号是利用抽样、量化和编码来实现其数字传输的。

12. 模拟信号数字传输系统的主要功能模块是 A/D 、数字传输系统和D/A 。

13.设一分组码（110110）；则它的码长是 6 ，码重是 4 ，该分组码与另一分组码（100011）的码距是 3 。

二判断题：（正确划“√”，错误划“ ×”；每题0.5分，共5分） 1. 码元传输速率与信息传输速率在数值上是相等的。

（）2. 一般说来，通过键控法得到二进制移频建控信号（2FSK ）的相位（n ϕ、n θ）与序列n 无关。

（）3. 任何一个采用线性调制的频带传输系统，总可以由一个等效的基带传输系统所替代。

（）4. 白噪声是根据其概率密度函数的特点定义的。

（）5. 基带传输系统的总误码率与判决门限电平有关。

（）6. 对于受到高斯白噪声干扰的连续信道， B 与N S 可以互换。

通信原理四套试卷

2007─2008 学年第 2 学期《通信原理》课程考试试卷( A 卷)考试方式：闭卷考试时间：120分钟一、填空题 (每小题 2分，共20 分)1．某信息源的符号集由四个消息符号A 、B 、C 、D 组成，分别以1/4、1/8、1/8、1/2的概率传送，各消息符号的出现是相互独立的，则信源符号的平均信息量为 bit/符号。

2．随参信道的传输媒质使信号传播产生了衰落，信号衰落的原因是。

3．某调频系统的调制指数5f m =，则该系统的调制制度增益G = 。

4．在数字基带传输系统中插入时域均衡器，其目的是。

5．我国使用的PCM 系统，规定采用PCM30/32路帧结构，抽样频率是，每一路话音信号的传码率是。

6．高斯白噪声是指噪声的概率密度服从分布，功率谱密度服从分布。

7．在FM 通信系统中，采用预加重和去加重技术的目的是。

8．在数字通信系统中，码间串扰越大，眼图的张开度越，误码率越。

9．在数字通信系统中，载波同步的方法一般分为两大类，分别是和10．对2ASK 、2FSK 、2PSK 三个通信系统的性能指标进行比较，其中有效性最差是系统，可靠性最好的是系统。

2PSK 波形2DPSK 波形三、简答题 (每小题5分，共15 分)1．什么是部分响应系统？部分响应技术有何好处？2．均匀量化与非均匀量化有何区别？采用非均匀量化的主要目的是什么？ 3．什么是载波同步？什么是位同步？一个采用非相干解调的数字通信系统是否必须有载波同步和位同步？四、完成下列各题（每小题5分，共15分）1．设信息代码为10000000001100001，求AMI 码和HDB3码；2．设信息代码为10110010，信息速率为1.2kbit/s ，载波频率为2400Hz ，试画出2PSK 和2DPSK 信号波形。

3．设调频信号的时域表达式为)10cos 810cos(1036t t ππ+，求；（1）载波频率f c ；（2）最大频偏△f ；（3）带宽B ；五、计算题（第1、2题15分，第3题10分）1．已知一个信号f (t )的波形如下图所示：系统高斯噪声功率谱密度为n 0/2，设计一个与f (t )对应的匹配滤波器，并求：（1）如何确定最大输出信噪声比的时刻？（2）求匹配滤波器的冲激响应和输出波形，并绘出图形；（3）求最大输出信噪比的值。

电子科技大学通信原理期末考试试卷a-1-答案

电子科技大学2014-2015学年第1 学期期末考试A卷课程名称：通信原理考试形式：一页纸开卷考试日期：2015年1月10日考试时长：120分钟课程成绩构成：平时10 %，期中10 %，实验10 %，期末70 %本试卷试题由七部分构成，共 5 页。

一、选择题（共30分，共10题，每题3 分）1、通信系统中按照不同频率段划分信道的系统称之为（ a ）。

（a）FDM系统（b）TDM系统（c）CDM系统（d）TDD系统2、系统误码率是数字通信系统的（ b ）指标。

（a）有效性（b）可靠性（c）适用性（d）可实现性3、模拟信号下限频率为1000 Hz，上限频率为3000 Hz，则该信号无频谱重叠的最低采样频率为（d ）。

（a）1000 Hz （b）2000 Hz （c）4000 Hz （d）6000 Hz4、在相同条件下比较二进制数字传输与多进制数字传输，其最显著的特点之一是（ a ）。

（a）二进制传输占用的带宽比多进制传输更大，抗噪声的能力也更强（b）多进制传输的有效性与可靠性都比二进制传输更好（c）二进制与多进制传输仅仅是制式不同而已，它们具有相同的带宽和抗干扰能力（d）多进制传输的带宽利用率虽然不如二进制传输高，但传输速率却比二进制高5、载波频率为2 MHz，数字码率为30 kbps的MSK信号，其零零点带宽为（ c ）。

（a）2 MHz （b）30 kHz （c）45 kHz （d）60 kHz6、匹配滤波器用于数字接收系统中的主要功能是（ c ）。

---该题做得差---基础（a）限制传输带宽（b）匹配传输阻抗（c）提高抗噪能力（d）提取载频信号7、通信信道容量的上限值由（ c ）确定。

（a）误码率公式（b）AM调制指数公式（c）香农公式（d）卡森公式β=的AM信号，以下说法正确的是（ b ）。

---该题做得差---灵活运用问题8、对于调制指数为 1.5（a）只能用包络检波器解调（b）只能用相干解调器解调（c）包络检波器与相干解调器都能解调（d）包络检波器与相干解调器都不能解调9、下列陈述中，错误的是（ d ）。

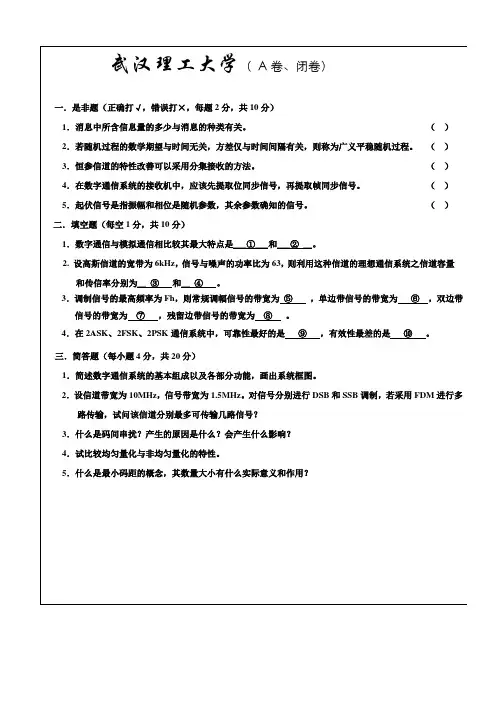

通信原理A-试题A-081208

武汉理工大学（A卷、闭卷）一．是非题（正确打√，错误打×，每题2分，共10分）1．消息中所含信息量的多少与消息的种类有关。

（）2．若随机过程的数学期望与时间无关，方差仅与时间间隔有关，则称为广义平稳随机过程。

（）3．恒参信道的特性改善可以采用分集接收的方法。

（）4．在数字通信系统的接收机中，应该先提取位同步信号，再提取帧同步信号。

（）5．起伏信号是指振幅和相位是随机参数，其余参数确知的信号。

（）二．填空题（每空1分，共10分）1．数字通信与模拟通信相比较其最大特点是___①___和___②__。

2. 设高斯信道的宽带为6kHz，信号与噪声的功率比为63，则利用这种信道的理想通信系统之信道容量和传信率分别为__ ③和__ ④。

3．调制信号的最高频率为Fh，则常规调幅信号的带宽为⑤，单边带信号的带宽为⑥，双边带信号的带宽为⑦，残留边带信号的带宽为⑧。

4．在2ASK、2FSK、2PSK通信系统中，可靠性最好的是⑨，有效性最差的是⑩。

三．简答题（每小题4分，共20分）1．简述数字通信系统的基本组成以及各部分功能，画出系统框图。

2．设信道带宽为10MHz，信号带宽为1.5MHz。

对信号分别进行DSB和SSB调制，若采用FDM进行多路传输，试问该信道分别最多可传输几路信号？3．什么是码间串扰？产生的原因是什么？会产生什么影响？4．试比较均匀量化与非均匀量化的特性。

5．什么是最小码距的概念，其数量大小有什么实际意义和作用？四．一个四进制数字通信系统，码速率为1kBd ，连续工作1小时后，接收端收到的错码为10个。

1．求误码率。

（4分）2．四个符号独立等概，且错一个码元时发生1bit 信息错误，求误码率。

（6分）五．设本地载波与发送载波的频率误差和相位误差分别为ω∆和ϕ∆，试分析对DSB 信号相干解调结果的影响。

（10分）六．某基带系统的频率特性是截止频率为1MHz 、幅度为1的理想低通滤波器 1．试根据系统无码间串扰的时域条件求此基带系统无码间串扰的码速率。

《通信原理》考A卷答案【考试试卷答案】

《通信原理》试卷A 答案一、填空（16）1、 2B b ，B b ，2（m f +1）B b2、ST 2，s f f f 2||12+-，2FSK 3、Mab - 5、B f H 2,2 6、信道传输信息速率的最大值二、计算1、解：每个符号的平均信息量为：符号/404.6224log 224111232log 32116)(bit x H =⨯+⨯= 已知码元速率R B ＝1000Baud ，故该信息源的平均信息速率为：R b ＝R B *H(x)＝6404bit/s2、解：每个像元所含的信息量为：log 210＝3.32bit 每帧图像所含信息量为：300000×3.32＝996000bit ；每秒三十帧，则每秒发送的信息量为：996000×30＝29.9×106bit则为了传输这个信号，信道容量C 至少应为29.9×106bit ，已知信噪比，则可得所需信道的传输带宽B 为：Hz N S CB 621002.3)1(log ⨯=+=即所求带宽约为3MHZ3、解：（1）⎪⎩⎪⎨⎧≤=+=∑f R f C i R f H f H iB BEQ 其他__________________021||____)()( SB T R 1=时，本图满足上述条件，即满足无码间串扰条件所以，频带利用率为：Hz Baud T T SS/2211= （2）⎪⎩⎪⎨⎧≤=+=∑f R f C i R f H f H i B BEQ 其他__________________021||____)()( 此时SB T R 21=也满足无码间串扰条件所以，频带利用率为：Hz Baud T T SS /12121= 4、图略5、解：AMI 码：＋1000000000－1＋1HDB3码：＋1000＋V －B00－V0+1－1双相码：10 01 01 01 01 01 01 01 01 01 10 10CMI 码：11 01 01 01 01 01 01 01 01 01 00 11 6、解：（1）已知抽样脉冲样值为1270+=w I 设码组的八位码分别为87654321c c c c c c c c因为I W >0，故C 1=1又因为I W >512，且I W >1024，故位于第8段：C 2C 3C 4=111第8段内的量化间隔为64，由I W ＝1024＋3*64＋54知，位于第8段第3量化级C 5C 6C 7C 8=0100 因此输出码组为C 1C 2C 3C 4C 5C 6C 7C 8=11100011，量化误差为22 （2）1270+=w I 对应的量化电平权值电流为1248'=W I ,其对应的均匀量化11位码为：C 1C 2C 3C 4C 5C 6C 7C 8C 9C 10C 11=100111000007、解：设)(t m 与t 1cos ω相乘后的输出为)(1t s ，则)(1t s 是一个DSB 信号，)(1t s 再经过截止频率为1ω的理想低通滤波器，所得输出信号)('1t s 显然是一个下边带信号，其时域表达式则为：t t m t t m t s 1^11sin )(21cos )(21)('ωω+=同理，)(t m 与t 1sin ω相乘后的输出)(2t s 再经过理想低通滤波器之后，得到的输出信号)('2t s 也是一个下边带信号，其时域表达式为：t t m t t m t s 1^12cos )(21sin )(21)('ωω-=因此，调制器最终的输出信号为：t t m t t m t t t t t m t t t t t m tt t m t t m t t t m t t m t s )sin()(21)cos()(21]sin cos cos )[sin (21]sin sin cos )[cos (21sin ]cos )(21sin )(21[cos ]sin )(21cos )(21[)(12^122121^212121^121^1ωωωωωωωωωωωωωωωωωω---=-++=-++= 显然，)(t s 是一个载波角频率为)(12ωω-的上边带信号。

0910通信原理考题A

2009-2010学年度第2学期期末考试试题（A卷）课程名称：通信原理使用班级：07050641-07050642一、（每空1分,共30分）(1)通信系统由信源、（）、信道、噪声源、（）和受信者组成。

(2)某离散消息Xi的发生概率为p（Xi），则此消息所携带的信息量I（Xi）为（）。

（3）非线性调制的特点（）。

（4）在抗加性高斯白噪声方面，相干2PSK性能 (大于，等于，还是小于)2FSK。

（5）一般情况下，在一个分组码码组内纠正t个误码，要求最小码距d min ( )。

（6）门限效应是指（）。

(7)数字调制信号,有三种基本信号形式（）、（）和（）。

(8)带通信号的最小抽样频率等于（）。

(9)脉冲编码调制包括（）、（）和（）。

(10) 基带传输与频带传输的最主要区别是（）。

（11）已知二元信息序列为011010000100011000010010，则其AMI码为（），HDB3码为（）。

(12)循环码具有的性质有（）、（）和（）。

（13）m序列的全称是（）。

（14）（7，3）循环码，有（）位信息码元，有（）位监督码元。

（15）同步包括四种方式分别为位同步、（）同步、（）同步和（）同步。

(16)非均匀量化与均匀量化的区别是（）。

（17）在二进制确知信号的通信中，（）信号是最佳的信号形式之一。

（18）在保证小信号区间量化间隔相同条件下，（）位非线性编码等效于（）位线性编码。

二、简答（可画框图说明，每题5分，共30分）（1）写出香农公式，该公式能够说明什么？（2）什么是码间串扰？产生码间串扰的原因？无码间串扰的基带传输系统的条件是什么？（3）什么是频分复用和时分复用？（4）简述差错控制编码的基本原理。

（5）什么是匹配滤波器？它的冲激响应是什么？画出匹配滤波器在二元确知信号最佳接收中的原理方框图。

（6）简述如何利用m序列发生器实现伪随机序列？三、分析计算题（40分）1黑白电视图像每幅含有200000个像素,每个像素有16个等概出现的亮度等级.要求每秒钟传输30帧图像.若信道输出S/N=30dB,计算传输该黑白电视图像所要求的信道的最小带宽.2 已知二元序列为1010110101010110，画出以下情况的2ASK，2FSK，2PSK和2DPSK波形：3已知某线性反馈移位寄存器的特征多项式系数的八进制表示为107，若移位寄存器的起始状态为全1。

【通信行业类】通信原理A试题A精编

（通信企业管理）通信原理A试题A武汉理工大学教务处试题标准答案及评分标准用纸课程名称—通信原理A————（A卷、闭卷）壹．是非题（正确打√，错误打×，每题2分，共10分）1.×；2．×；3．√；4．×；5．×二．填空题（每空1分，共10分）1.①N②N log2M2．③帧同步信息④信令信息3．⑤t=T⑥4.⑦3⑧15．⑨插入导频法（外同步法）⑩直接法（自同步法）三．简答题（每小题5分，共20分）1．噪声满足窄带的条件，即其频谱被限制于“载波”或某中心频率附近壹个窄的频带上，而这个中心频率又离开零频率相当远。

高斯：概率密度函数服从高斯分布。

波形特点：包络缓慢变化，频率近似为。

包络服从瑞利分布，相位服从均匀分布。

2．若采用双边带调制，则每路信号带宽为W＝2×1＝2MHz，6路信号复用，至少需要带宽12MHz。

若采用单边带调制，则每路信号带宽为W＝1MHz，至少需要带宽6MHz。

3．均匀量化：于量化区内，大、小信号的量化间隔相同，因而小信号时量化信噪比太小；非均匀量化：量化级大小随信号大小而变，信号幅度小时量化级小，量化误差也小，信号幅度大时量化级大，量化误差也大，因此增大了小信号的量化信噪比。

4．于线性分组码中，俩个码组对应位上的数字不同的位数称为码组的距离；编码中各个码组距离的最小值称为最小码距d0，于线性码中，最小码距即是码的最小重量（码组中“1”的数目）（全0码除外）。

d0的大小直接关系着编码的检错和纠错能力。

|四.（共10分）1.（3分）2.（3分）3.无包络失真，则（2分）令所以，的极小值为则。

（2分）五．（10分）1.（2分）或反相2.（4分）或反相3.（4分）或反相六．（共10分）1.图1系统，奈氏带宽=无码间串扰最高码元速率（3分）图2系统，奈氏带宽=无码间串扰最高码元速率（3分）2.图1系统不能实现无码间串扰传输（2分）图2系统能实现无码间串扰传输（2分）七．（共10分）1．（2分）（3分）2.（2分）或反相（3分）八．（共10分）1.极性码：∵-118<0∴C1=0（2分）段落码：∵64<118<128∴抽样值位于第4段∴C2C3C4=011（2分）段内码：（118-64）/4＝13 (2)∴C5C6C7C8=1101（2分）∴PCM码组为00111101量化电平=-118|量化误差|＝|抽样值-量化电平||118-|＝0（2分）2.转为11位码为：00001110110（2分）九．1．（2分）（2分）2．（3分）（000000，001011，010110，011101，100101，101110，110011，111000）（3分）。

通信原理试卷A-B答案..

通信原理试卷A-B答案..浙江工商大学2009 / 2010 学年第一学期答案A课程名称：＿通信原理＿考试方式：闭卷完成时限：120分钟一、单项选择题（每小题3分，共21分） D A B C D B C 1. 以下方法中，（ D ）不能作为增大视距传播的距离的方法。

A. 中继通信 B. 卫星通信C.平流层通信D.地波通信2. 在光纤中，（ A ）。

A. 纤芯的折射率大于包层的折射率B. 纤芯的折射率小于包层的折射率C ．纤芯的折射率等于包层的折射率D . 不能确定纤芯和包层的折射率哪个大 3. 提出部分响应系统的目的是为了提高频带利用率，并（ B ）。

A. 消除码间干扰B. 加速传输波形的尾巴衰减C ．降低噪声的影响 D. 使得传输波形的频谱变成理想低通特性 4. 高斯白噪声通过窄带理想带通滤波器后为窄带高斯噪声，后者包络的一维分布为（C ）。

A. 高斯分布 B. 莱斯分布 C. 瑞利分布 D. 均匀分布。

5. 在AM 、DSB 、SSB 、VSB 等4个通信系统中，有效性最好的通信系统是（D ）。

A. AMB. VSBC. DSBD. SSB6. 设基带信号为()f t ，载波角频率为c ω，ˆ()f t 为()f t 的希尔伯特变换，则DSB 信号的一般表示式为（ B ）。

A. 0()[()]cos c s t A f t t ω=+B. ()()cos c s t f t t ω=C.12ˆ()[()cos ()sin ]c c s t f t t f t t ωω=- D.12ˆ()[()cos ()sin ]c cs t f t t f t t ωω=+。

7.2DPSK 中，若采用差分编码加2PSK 绝对相移键控的方法进行调制，a n 为绝对码，b n 为相对码，则解调端码型反变换应该是（ C ）： A. B. C. D.二、填空题（每小题2分，共20分）1．对于AM 系统，无门限效应的解调方法是___相干解调_________。

通信原理试卷A-B答案..

浙江工商大学2009 / 2010 学年第一学期答案A课程名称：＿通信原理＿考试方式：闭卷完成时限：120分钟一、单项选择题（每小题3分，共21分） D A B C D B C 1. 以下方法中，（ D ）不能作为增大视距传播的距离的方法。

A. 中继通信 B. 卫星通信C.平流层通信D.地波通信2. 在光纤中，（ A ）。

A. 纤芯的折射率大于包层的折射率B. 纤芯的折射率小于包层的折射率C ．纤芯的折射率等于包层的折射率 D. 不能确定纤芯和包层的折射率哪个大 3. 提出部分响应系统的目的是为了提高频带利用率，并（ B ）。

A. 高斯分布 B. 莱斯分布 C. 瑞利分布 D. 均匀分布。

5. 在AM 、DSB 、SSB 、VSB 等4个通信系统中，有效性最好的通信系统是（D ）。

A. AMB. VSBC. DSBD. SSB6. 设基带信号为()f t ，载波角频率为c ω，ˆ()f t 为()f t 的希尔伯特变换，则DSB 信号的一般表示式为（ B ）。

A. 0()[()]cos c s t A f t t ω=+B. ()()cos c s t f t t ω=C. 12ˆ()[()cos ()sin ]c c s t f t t f t t ωω=-D.12ˆ()[()cos ()sin ]c c s t f t t f t t ωω=+。

通信原理A附标准答案(春季)

第 - 1 -页共 4页北方民族大学试卷答案课程代码：01100522 课程：通信原理（ A 卷答案）一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内.1、数据通信中，在计算调制速率时，信号码元时长是指（ C ．） A ．信号码元中的最短时长 B ．信号码元中的最长时长C ．信号码元中的平均时长D ．信号码元中的任意一个码元的时长 2、串行数据传输的特点是 ( A. ). A. 在一条线上，一次产生一位.B. 在不同线上，同时产生几位C. 由于存在移位寄存器，位不可能产生.D. 在系统存贮器中，但按矩阵形式产生3、离散信源输出五个不同符号，若各符号概率分别为1/2，1/4，1/8，1/16，1/16，则该信源的熵为多少 ( B. ). A. 1.5bit/符号 B. 1.875 bit/符号 C. 2 bit/符号 D. 1 bit/符号4、已知噪声的自相关函数，为常数，那么功率谱密度及功率分别为： (B ) A ．B ．C ．D ．5、设某随参信道的最大多径时延差等于5ms, 为了避免发生选择性衰落，试估算在该信道上传输的数字信号的码元脉冲宽度( C )A ． 1～10msB ．0～15msC ．15～25msD ．20～35ms6、设高斯信道带宽为4KHZ ，输入信噪比为7，则该信道的信道容量为( B ) . A ． 8KHZ B ． 12 Kb/s C ． 13 Mb/s D ．12 Kb7、在大信噪比条件下，对AM 信号进行包络检波，其调制制度增益G 的最大值为（ C ）.A.1B. 2C. 2/3D. 3/28、在数字基带传输系统中，系统带宽为5000HZ ，采用升余弦脉冲传输，则该系统无码间干扰的最高符号传输速率为( B ).A ．2500波特B ． 5000波特C ．7500波特D ． 10000波特 9、正交调幅（QAM ）系统中，M 越大，则 ( D )A.频带利用率越高B.频带利用率越低C.抗干扰能力越低 A 和DD.A 和C10、在脉冲编码调制(PCM)系统中，若采用13折线A 律压缩特性，且编码器为逐次比较型，最小的量化级为1个单位，则抽样值为-138个单位时的码组为( B ).A ． 10010010B ． 01000001C ． 00010001D ． 11010010二、填空题：（10分，每空1分）1、衡量数字通信系统性能的主要指标是__有效性____和可靠性两项指标.2、均值为a ，方差为σ2的正态随机过程的一维概率密度函数为____________________. 3、设随机过程可表示成，式中，是一个离散随机变量，且，，那么为 ___1_____.4、已知消息代码为(011100001)，其对应的HDB3码的形式为_0-1+1-1000-V+1___.(码的前一个B 和V 均为+1)5、已知差分编码序列为1011001，其对应的绝对码序列为(设原码规则为：“0”符号→不变化；“1”→变化)___110101____________6、在PCM 系统中，采用非均匀量化技术的目的是_提高小信号的信噪比_______,7、.如果某抽样值为-444Δ（Δ为最小量化间隔）时，按逐次比较型编码器进行编码，编出的A 律13折线11位线性码为__0110111000_________________.8、长度为7的巴克码，其局部自相关函数R （4）为___-1___________.9、在2PSK 输出信号中存在倒相现象，其解决方法是采用__相对相移_（2DPSK ）_________.10位同步就是使收端定时信号的间隔与接收信号码元间隔完全____相同________，且定时信号与接收信号码元保持固定的最佳关系.22()()2x a f x σ⎛⎫-=- ⎪⎝⎭第 - 2 -页共 4页三、判断题：（共10分，每题1分.正确的打√，错误的打╳）1、随机过程的自相关函数与其功率谱密度是傅里叶变换关系.( ╳ )2、恒参信道的传输媒质存在多径传播，因而在传输过程中发生频率选择性衰落.(╳ )3、在大信噪比条件下，调频系统抗噪声性能比调幅系统优越，其优越程度随着允许的传输带宽的增加而提高.(√ )4、假设输入信道的加性噪声单边功率谱密度为n 0，信道的带宽为B ，信号功率为S ，则由香农公式可知该信道的信道容量为C=B ㏒2(1+s/n 0).（ ╳ ）5、PCM 的性能在编码位数n>4时，优于ΔM.( √ )6、起伏噪声、热噪声、散弹噪声均可认为是加性高斯噪声. ( √ )7、(7,3)汉明码是循环码. ( ╳ )8、单边带已调信号可以用直接法提取载波.( ╳ )9、单极性和双极性基带波形的值A 相等，噪声均方根值6n 也相同时，单极性基带系统的抗噪声性能不如双极性基系统.（ √ ） 10、超短波及微波视距传播信道是随参信道. ( ╳ )四、完成下列各题：（30分）4-1、设随机二进制序列中0和1分别由g(t)和-g(t)组成，它们的出现概率分别为P 和1-P.（1）若g(t)如图4-1（A ），T 为码元宽度，问序列是否存在离散分量f=1/T. （2）g(t)改为图4-1（B ），回答1问（要求有分析过程）（6分）(6分)（1）不存在离散谱.（3分）（2）所以，存在f=1/T 的离散谱(3分)4-2、已知二进制数据序列为01011010，以矩形脉冲为例，画出单极性归零信号的波形图(占空比为50%).（3分）4-3.已知一数据序列为100111，画出其MSK 波形图.假设(对应0比特)，(对应1比特)码元速率（4分）4-4、一个4DPSK 系统，以B 方式工作，如图4所示，已知初始相位00，请在表4-4中填入双比特码元的相位值.（4分）表4-40)()1(==πTSa T G ⎪⎩⎪⎨⎧≤=other T t t g 04||1)()2(2)(f T Sa T f G π=⇒0)2()1(≠=πTSa T G s T f 1231⋅=sT f 122⋅=Ts N bd /1=第- 3 -页共44-5.假设数字基带系统具有如图的三角传输函数，当基带信号的传码率RB=ω0/π时，能否实现无码间干扰传输（5分）把 [-wo,wo]上分段叠加不满足条件，有码间干扰4-6..已知第四类部分响应系统如图3所示，其输出数据序列c k′如表2所列，假设信道传输无误码，收端判决规则为：C k=111或当当-⎧⎨⎩==aakk请在表2中填入其他数据序列.1.（4分）4-7、.根据PCM30/32路系统帧结构，试求：(1)帧长度；(2)路时隙t c;(3)位时隙t B;(4)数码率f B.（4分）根据PCM30/32路系统帧结构，每帧有32路时隙，每个时隙对应一个样值，1个样值编8位码，l=8，帧周期T=125μs,n=32∴帧长度为32×8=256比特t c=T/n=125μs/32=3.91μst B=tc/l=3.91μs/8=0.488μsf B=n·l/T=32×8/(1.25×10-6)=2048kbit/s五、综合题：（30分）5-1、设某信道具有双边噪声功率谱密度Pn(f)=0.5*10-3W/Hz，在该信道中传输抑制载波的双边带信号，并设调制信号m(t)的频带限制在5kHz，而载波为100kHz，已调信号的功率为10kW.若接收机的输入信号在加至解调器之前，先经过带宽为10kHz的一理想带通滤波器，试问：（1）该理想带通滤波器中心频率为多少？（2分）（2）解调器输入端的信噪功率比为多少？（2分）（3）解调器输出端的信噪功率比为多少？（2分）（4）求出解调器输出端的噪声功率谱密度，并用图形表示出来.（4分）（1）（2分）（2）（2分）000ωππω=⇒=BBRR∑⎪⎩⎪⎨⎧≤-=⎪⎪⎭⎫⎝⎛+ios OtherTiH||||12ωωωωπω第 - 4 -页共 4页（3）（2分）（4）（4分）5-2、采用2FSK 方式在等效带宽为2400Hz 的传输信道上传输二进制数字.2FSKHz ，f2 = 1580 Hz ，码元速率RB = 300 B.接收端输入（即信道输出端）的信噪比为6dB.（1）2FSK 信号的带宽；（4分）（2）包络检波法解调时系统的误码率；（3分）（3）同步检测法解调时系统的误码率.（3分）解：（1）该2FSK 信号的带宽为（4分）（2）由于误码率取决于带通滤波器输出端的信噪比.由于FSK 近似为（3分）它仅是信道等效带宽（2400Hz ）的1/4，故噪声功率也减小了1/4入信噪比提高了4倍.又由于接收端输入信噪比为6dB ，即4将此信噪比值代入误码率公式，可得包络检波法解调时系统的误码率（3）同理可得同步检测法解调时系统的误码率（3分）5-3、某(7,4)系统汉明码的监督矩阵为试求（1）生成矩阵（3分）（2）最小码距（3分）（3）接收码字为1110011，求信息元.（4分）（1）生成矩阵（3分）最小码距为3 （3分）发送的码字信息元为1100 （4分）⎥⎥⎦⎢⎢⎢⎢⎣⎡==⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡===-===11011111][][ , 110111100111][ ], [][,3,4,73TP Q P I P H k n r k n ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡==1101000111010001100101010001][][4Q I G [][]1111000100011101110111011100111]][[][=⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡==T H B S []0000100][=E []1100011][][][=+=E B A 1200Hz300298015802122FSK =⨯+-=+-=s f f f B 600Hz22===B s R f B 1644=⨯=r 482107.12121---⨯===e e P r e 5821039.3e 32121---⨯==≈ππr e e rP ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=100110101011100010111][H。

《通信原理》期末考试试卷(A卷、闭卷)答案

咸宁学院电子与信息工程学院2011年秋季学期2009级电子信息科学与技术本科《通信原理》期末考试试卷（A卷、闭卷）答案一、填空题（总分8，共8空格，每空格1分）1、一个均值为零、方差为2nσ的窄带平稳高斯过程，其包络的一维分布服从(___瑞利)分布，相位的一维分布服从均匀分布。

2、一个简单的数字通信系统至少需要的两种同步技术是（__位）同步和（__帧）同步。

3. 传输速率为2/Ts的无码间干扰（ISI）的奈奎斯特第一准则可表示为_42(),si s siH TT Tππωω+=≤∑。

4. 常用的两种结构的最佳接收机是相关接收机和匹配滤波器。

5、已知一个PN（伪噪声序列，m序列）的生成多项式为x4+x+1,则它的周期为(__15)，需要（__4）级移位寄存器组成它的产生器。

6、信息速率与传码率的关系是（R b=R B log2M ）。

二、是非题(正确打√，错误打×，共8题，每题1分，共8分)1. 在电通信系统中,基带信号只能通过有线通信系统进行传输。

（√）2. 对于调频信号，也可以用其上边带或下边带传输信息。

(× )3. 不管m(t)是什么信号，在m(t)cosωc t的频谱中都没有离散谱fc。

(× )4. 通过采用适当的措施，数字通信系统就能实现无差错、无距离限制的远程数据传输。

(√ )5. 只要无误码，则PCM接收机输出的模拟信号中就无噪声。

( × )6. 模拟语音信号数字化时采用非线性压缩的目的是为了降低输出的比特率。

(× )7. 采用相干解调时，模拟通信系统和数字通信系统都需要载波同步。

(√ )8．任何包含零频分量的信号就是基带信号。

(√ )三、选择题（共10分，共5题，每题2分，）1．数字通信系统通过（D）可以消除噪声的积累。

A. 自适应增益控制技术B. 自适应均衡技术C. 高灵敏度接收技术D. 再生中继技术2． PCM 的基群的数据速率为（C ）。

通信原理a期末试题及答案

通信原理a期末试题及答案一、选择题1. 通信系统的四个基本要素是（）。

A. 发射机、信道、接收机、信息B. 发射机、传输路线、接收机、调制C. 发射机、信道、接收机、噪声D. 发射机、传输路线、接收机、信息2. 以下哪种调制方式不属于数字调制技术？A. 幅移键控（ASK）B. 频移键控（FSK）C. 相移键控（PSK）D. 调幅（AM）3. 调幅信号的载波和信号比特速率分别为fc和Rb，若设调幅指数为mf，则调幅信号的带宽为（）。

A. fcB. 2RbC. RbD. 4Rb4. 对于16QAM调制方式，每个符号携带的比特数为（）。

A. 1B. 2C. 4D. 85. 抗噪声性能最好的调制方式是（）。

A. BPSKB. QPSKC. 8PSKD. 16PSK二、填空题1. 信噪比（SNR）被定义为信号功率与噪声功率之间的（）。

2. 峰均功率比（PAPR）反映了调制信号的动态范围，它是峰值功率和均方根功率之间的（）。

3. 有限长信号在传输过程中会出现失真现象，其中频率响应呈现衰减的失真称为（）。

4. 码分多址（CDMA）是一种通过给每个用户分配独立的（）码来实现通信的技术，具有较好的抗干扰性能。

5. 在OFDM系统中，将一个宽带信道分割成多个独立的窄带子信道，每个子信道上的调制速率较（）。

三、简答题1. 简述调制的作用以及常见的调制方式。

调制的作用是将要传输的信息信号转变为适合于传输的调制信号。

常见的调制方式有：幅度调制（AM）、频率调制（FM）、相位调制（PM）、脉冲编码调制（PCM）、正交幅度调制（QAM）等。

2. 请解释下列术语的含义：带宽、信道容量和信道传输速率。

带宽指的是信号中最高频率和最低频率之间的范围。

信道容量是指以固定的错误率传输信息的最大速率。

信道传输速率是指每秒传输的比特数。

3. 简述OFDM技术的原理，并说明其主要优点。

OFDM（正交频分复用）技术将一个宽带信道分割成多个独立的窄带子信道进行传输，每个子信道上的调制速率较低，从而有效降低了码间干扰。

东南大学通信原理试卷及参考答案

东南大学考试卷（ A 卷）课程名称通信原理考试学期04-05-3 得分适用专业考试形式闭卷考试时间长度150分钟Section A(30%): True or False (Give your reason if False，2% for each question)1. A typical mobile radio channel is a free propagation, linear, and time invariant channel.( )2.The power spectral density of a stationary process is always nonnegative. ( )3.In a communication system, noise is unwanted and over which we have incompletecontrol. ( ) 4.If a random process is stationary, it is ergodic; if a Gaussian random process is stationary,then it is also strictly stationary. ( ) 5.Double Sideband-Suppressed Carrier (DSB-SC), Single Sideband (SSB), and FrequencyModulation (FM) are all linear modulation schemes. ( ) 6.Figure of merit (defined as (SNR)O/(SNR)C) of AM of DSB-SC is 1/3, and figure of meritof Amplitude Modulation (AM) is less than or equal to 1/3. ( )7. -law is a nonlinear compression law and A-law is a linear compression law. ( )8.The matched filter at the receiver maximizes the peak pulse signal-to-noise ratio, thus isoptimal in a baseband data transmission system with Inter-Symbol Interference (ISI).( ) 9.Correlative-level coding (also known as partial-response signaling) schemes are used toavoid ISI. ( ) 10.Time-Division Multiplexing (TDM) is used in Asymmetric Digital Subscriber Lines(ADSL) to separate voice signals and data transmission. ( ) 11.If coefficients of an equalizer is adjusted using the Least-Mean-Square (LMS) algorithmadaptively, then the matched filter in front of the equalizer is not necessary. ( ) 12.In an M-ary Phase-Shift Keying (M-PSK) system, if the average probability of symbolerror is P e, then the average Bit Error Rate (BER) of the system is P e/log2M. ( ) 13.With the same Signal-to-Noise Ratio (SNR), 16-ary Quadrature Amplitude Modulation(16-QAM) has better performance than 16-ary Phase-Shift Keying (16-PSK). The reason is that 16-QAM has constant envelop. ( ) 14.With the same SNR, Minimum Shift Keying (MSK) has better performance than Sunde’sFrequency-Shift Keying (FSK). They are both Continuous-Phase Frequency-Shift Keying (CPFSK). ( ) 15.If the largest frequency component of an band-limited signal X(t) is at 100 Hz, then thecorresponding Nyquist rate is 200 Hz. ( )共10 页第1 页Section B(30%): Fill in the Blanks (3% for each question)1.The power spectral density of a stationary process X(t) is S X(f), then the autocorrelationfunction of X(t) is R X(t) = .2. A random process Y(t) is defined as Y(t) = X(t) cos(2πf c t + Θ), where X(t) is a stationaryprocess, f c is a constant frequency, and the phase Θis randomly distributed over the interval [0, 2π]. Suppose the power spectral density of X(t) is S X(f), the power spectral density of Y(t) is S Y(f) = .3.In a Frequency Modulation (FM) system, the modulating signal is m(t) = 2 cos (6πt) V, thefrequency sensitivity is k f = 0.3 Hz/V. Using Carson’s rule, bandwidth of the FM signal is approximately Hz.4.An analog signal is first encoded into a binary Pulse-Code Modulation (PCM) wave.Sampling rate of the PCM system is 8 kHz, number of representation levels is 64. The binary PCM wave is transmitted over a baseband channel using a 4-ary Pulse-Amplitude Modulation (PAM) (that is, a PAM with 4 amplitude levels). The minimum bandwidth requirement for transmitting the PAM wave is kHz.5.Basic operations performed in the transmitter of a PCM systeminclude , , and .6.Bandwidth efficiency of 4-ary Quadrature Amplitude Modulation (QAM) is ;bandwidth efficiency of 8-ary Phase-Shift Keying (8PSK) is .7.In a Delta Modulation (DM) system, sampling rate is f s = 8 kHz and step size is ∆ = 0.1 V.If the input to the DM system is a 1 kHz sinusoidal signal, then to avoid slope overload, the maximum amplitude of this input signal is V.8.12 different message signals, each with a bandwidth of 20 kHz, are to be multiplexed andtransmitted. If the multiplexing and modulation methods are Frequency-Division Multiplexing (FDM) and Single-Sideband Modulation (SSB), respectively, then the minimum bandwidth required is kHz; if the multiplexing and modulation methods are Time-Division Multiplexing (TDM) and PAM, then the minimum bandwidth required is kHz;9.The binary data sequence {b k} = 1010110 is applied to a duobinary (class I partialresponse) system with precoding, as shown in Fig. P1-9 (see next page), where d k = b k⊕d k-1, ⊕denotes modulo-two addition, and a k= 2×d k–1. The initial value of d k is 1.The output of the duobinary encoder is {c k} = . If at the receiving end, the first received digit is 1.25 due to noise, then the receiver output is ˆ{}k b = .共10 页第2 页共 10 页第 3 页Fig. P1-910. A communication system has the signal-space diagram shown in Fig. P1-10, wheremessage points have equal probability of transmitting. Assume communication channel in this system is Additive White Gaussian Noise (AWGN) channel, and E/N 0 is 12, where N 0 is single-sideband power spectral density of the AWGN. Using union band, theaverage probability of symbol error is overbounded as P e ≤ . (Express using complementary error function erfc(⋅).)1()t φ2()t φ120°120°Message point 1Message point 2Message point 3EFig. P1-10共 10 页第 4 页Section C(40%): Calculations (8% for each question)1. In a coherent Binary Phase-Shift Keying (BPSK) system, symbols 1 and 0 are representedby signals s 1(t) and s 2(t), respectively.The signals are defined by12())0())c b c s t f t t T s t f t πππ⎧=⎪⎪≤≤⎨⎪=+⎪⎩where E b is the transmitted signal energy per bit, and T b is one bit duration.a) Determine the basis function(s) of coherent BPSK signal constellation; b) Plot the signal-space diagram of coherent BPSK system; c) Determine the error probability of BPSK;d) If there is a phase error ϕ between the phase references of the transmitter andreceiver, determine the error probability of BPSK in this condition again.2. Spectrum of a message signal m(t) is shown in Fig. P3-2. This message signal is DoubleSideband-Suppressed Carrier (DSB-SC) modulated with a carrier wave A c cos(2πf c t). a) If f c = 2 kHz, plot the spectrum of the modulated signal s(t); b) What is the baseband bandwidth W of the message signal m(t)?c) What is the transmission bandwidth B T of the DSB-SC modulated signal?d) What is the lowest value of f c that keeps the DSB-SC modulation from sidebandoverlap?f1 kHz -1 kHzFig. P3-2共 10 页第 5 页3. Consider a Quadriphase-Shift Keying (QPSK) system. The transmitted signal set isdefined as:cos[2(21)/4],0()0, otherwise c i f t i t Ts t ππ+-≤≤⎧=⎨⎩where i = 1, 2, 3, 4. Every two input bits select one of the signals in transmitted signalset to transmit. The rule of mapping is 10 → s 1(t), 00 → s 2(t), 01 → s 3(t), 11 → s 4(t). a) Determine the basis function(s) of QPSK signal constellation; b) Express s i (t) using the basis function(s);c) If the input binary sequence is 01101000, and suppose fc = 2/T, plot the QPSKwaveform;d) Is the QPSK waveform continuous phase?4. Consider the signal s(t) shown in Fig. P3-4,a) Assuming h(t) is the matched filter of s (t), plot the impulse response of h (t); b) When s (t) is applied to h (t), plot the matched filter output in the time domain.tT0A-A2T/3T/3s(t)Fig. P3-45. Suppose X(t) = Acos(2πft – Θ), where A is a constant, and f and Θ are independent. Θ isuniformly distributed over the interval [0, 2π]. Determine the power spectrum density of X(t) in terms of the probability density function of the frequency f.共 10 页第 6 页通信原理期终考试参考答案和评分标准考试学期：04-05-3Section A: (30分)1. ⨯ The mobile radio channel is typically time variant.2. √3. √4. ⨯ Stationary is not necessary ergodic.5. ⨯ FM is not a linear modulation scheme6. ⨯ Figure of merit of DSB-SC is 1, not 1/3.7. ⨯ A-law is also a nonlinear compression law.8. ⨯ The matched filter is optimal with AWGN channel.9. ⨯ Correlative-level coding is to use ISI to achieve 2W signaling rate in abandwidth of W Hz. 10. ⨯ FDM is used in ADSL. 11. √12. ⨯ The BER is usually not P e /log 2M. 13. ⨯ 16-QAM is not constant envelop. 14. √ 15. √Section B: （30分） 1.()exp(2)X S f j f df πτ∞-∞⎰共 10 页第 7 页2.1[()()]4X c X c S f f S f f -++ 3. 7.2 4. 125. Sampling, Quantizing, and Encoding6. 1, 1.57. 1.278. 240, 2409. 0 -2 0 2 0 0 2, 0010110 10. erfc(3)Section C:（40分）1.(a) The basis function is:1()),0c b t f t t T φπ=≤≤. (2分) (b) The signal-space diagram is: (2分)φ1(t)(c) The error probability is 1erfc 2e P =. (2分) (d) With phase error ϕ, the error probability becomes 1erfc 2e P ϕ⎫=⎪⎪⎭. (2分)2. (a) The spectrum is: (2分)共 10 页第 8 页2 kHz -2 kHz0S(f)f(b) W = 1 kHz; (2分) (c) B T = 2 kHz; (2分)(d) To avoid sideband overlap, the lowest frequency is 1 kHz. (2分)3. (a) The basis functions are: (2分)122()cos(2),02()sin(2),0c c t f t t T Tt f t t T T φπφπ⎧=≤≤⎪⎪⎨⎪=≤≤⎪⎩(b)12()cos (21)()sin (21)(),1,2,3,42424i T T s t i t i t i ππφφ⎡⎤⎡⎤=---=⎢⎥⎢⎥⎣⎦⎣⎦ (2分)(c) The QPSK waveform is: (2分)(d) The QPSK waveform is not continuous phase. (2分)4. (a) h(t) is shown below, where k is a positive constant. (4分)共 10 页第 9 页tT0kA-kAT/32T/3h(t)(b) The filter output is shown below. (4分)tT 0-kA 2T/3T/32T/3Response of h(t) to s(t)-kA 2T4T/35T/32T5. The autocorrelation function of X(t) is: (2分)22()[()()][cos(22)cos(2)][cos(42)cos(2)]2X R E X t X t A E Ft F Ft A E Ft F F ττππτπππτπτ=+=+-Θ-Θ=+-Θ+ Since Θ is uniformly distributed over the interval [0, 2π], we get: (2分)共 10 页第 10 页22()[cos(2)]2()cos(2)2X F A R E F A f f f df τπτπτ∞-∞==⎰ Since X(t) is a real-valued random process, S X (f) is an even function of frequency, we also have: (2分)()()exp(2)()cos(2)X X X R S f j f dfS f j f dfτπτπτ∞-∞∞-∞==⎰⎰where S x (f) is the power spectrum density of X(t). Therefore, we get: (2分)2()()2X F A S f f f =。
