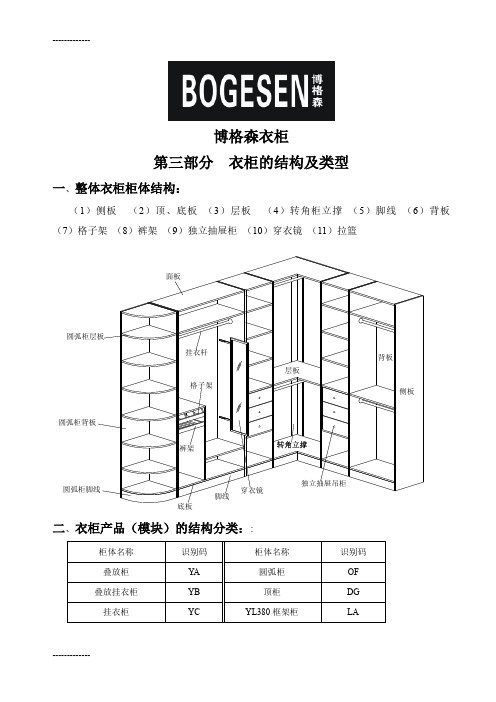

第三部分 衣柜的结构及类型讲解

第三部分衣柜的结构及类型

一、整体衣柜柜体结构：

（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板

（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮

二、衣柜产品（模块）的结构分类：:

注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变

柜体统一称为直型柜（圆方软件生成柜体用此编号）

1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。请看

图例：

2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是

层板

下面是挂衣杆结构。请看图例：

正视图

顶视图

顶视图

3）挂衣柜

YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)

都是挂衣杆结

构。请看图例：

4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面

是层板，下面是抽屉或拉蓝，格子架。请看图例：

正视图

顶视图

顶视图

5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂

衣杆，下面是抽屉或拉蓝，格子架。请看图例：

6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层

板，下面挂衣杆，再下面是抽屉或拉蓝。请看图例：

正视图

顶视图

顶视图

7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变

柜体。

请看图例：

8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。一般情况下317mm

为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。请看图例：

正视图

顶视图

三、衣柜产品结构知识：

1、直型柜的结构知识

1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。衣柜前后都有脚线，脚线高度为70mm 。

2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm 厚的180mm 宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm 厚的110mm 宽的下垫板装趟门的下导轨。

3）对于衣柜衣帽间侧板，顶（底）板为490mm 深的柜子，背板包槽15mm ，槽宽6*6mm 深。层板深度为475mm 。对于侧板，顶（底）板为550mm 深的柜子，背板包槽15mm ，槽宽6*6mm 深。层板深度为485mm 。 请看示意图：

2、顶柜的结构知识

铝合金拉篮

铝合金拉篮

格子架

裤架

正视图

侧视图

挂衣杆

挂衣杆

挂衣杆

挂衣杆

下垫板

上垫板

1）衣柜要做趟门带顶柜，上导轨直接装在顶柜的底板上；不过在下面还是要加一块18mm 厚的110mm 宽的下垫板装趟门的下导轨。

2）顶柜做平开门总深度是600mm ，侧板是580mm 深 ，背板包槽15mm ，槽宽

6*6mm 深。如有中侧板是565mm 。

请看示意图：

3、转角柜的结构知识

1）转角柜由于结构比较特殊，要单独设计成一个独立的柜子，左右两边不能与邻柜共用侧板，在背后转角位置需做两块120mm 宽的立板，用于加固和安装背板。

2）转角柜的层板是一整块板，然后经过加工切L 型而成的，脚条为70mm 高度，柜子结构要注意的是背后的两块120mm 宽的立板。

3）转角柜一般情况下只适合做衣帽间，如果要做趟门或是平开门请先咨询衣柜开发部的相关人员。（公司建议转角柜不做趟门或是平开门）

正视图侧视图

请看示意图：

4、圆弧柜的结构知识

1

）圆弧柜是一个独立的柜子，不能与邻柜共用侧板，如果是490*490mm 的柜子。侧板是490mm ，那背板就是472mm 。

2）圆弧柜的脚线是一个整体，70mm

（H ）。

请看示意图：

顶视图

侧装储物篮(FM024B)

A向(立面)

B向(立面)

5、YL680框架柜结构知识

1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆组合而成的。 2）层板厚度为25mm ，宽度为6（标准递增为100mm ）。

3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。推柜的顶板为25mm ，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm ，高度根据抽屉的个数来发生变化。（正常为800*520*630（H ）三抽）

请看示意图：

6、YL380框架柜结构知识

1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆、玻璃层板托、

正视图侧视图

顶视图

推柜

吊柜

衣架

玻璃层板组合而成的。

2）层板厚度为25mm ，宽度为500-1000mm （标准递增为100mm ）。

3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。推柜的顶板为25mm ，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm ，高度根据抽屉的个数来发生变化。（正常为800*505*630（H ）三抽）

请看示意图：

7、豪华书柜结构知识

1）豪华书柜由白橡+黑漆抽屉组成，脚线40mm 高，侧板深度380mm ，只有黑漆的抽屉柜有背板，其它没有背板。背板包槽15mm ，槽宽6*6mm 深。

2）如要看图例请看设计标准图纸。

8、转角书柜结构知识

正视图

侧视图

顶视图

推柜

衣架
