智能变电站光缆使用规范标准
浅谈智能变电站光缆施工

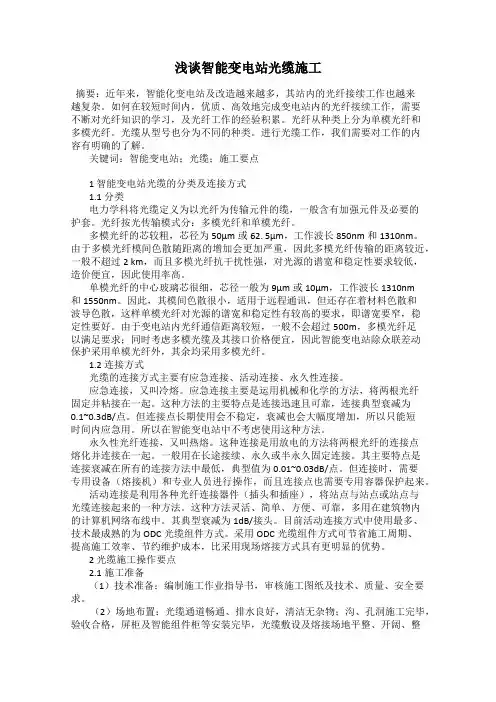

浅谈智能变电站光缆施工摘要：近年来，智能化变电站及改造越来越多，其站内的光纤接续工作也越来越复杂。
如何在较短时间内，优质、高效地完成变电站内的光纤接续工作，需要不断对光纤知识的学习，及光纤工作的经验积累。
光纤从种类上分为单模光纤和多模光纤。
光缆从型号也分为不同的种类。
进行光缆工作，我们需要对工作的内容有明确的了解。
关键词：智能变电站；光缆；施工要点1 智能变电站光缆的分类及连接方式1.1 分类电力学科将光缆定义为以光纤为传输元件的缆，一般含有加强元件及必要的护套。
光纤按光传输模式分：多模光纤和单模光纤。
多模光纤的芯较粗，芯径为50μm或62. 5μm，工作波长850nm和1310nm。
由于多模光纤模间色散随距离的增加会更加严重，因此多模光纤传输的距离较近，一般不超过2 km，而且多模光纤抗干扰性强，对光源的谱宽和稳定性要求较低，造价便宜，因此使用率高。
单模光纤的中心玻璃芯很细，芯径一般为9μm或10μm，工作波长1310nm和1550nm。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
由于变电站内光纤通信距离较短，一般不会超过500m，多模光纤足以满足要求；同时考虑多模光缆及其接口价格便宜，因此智能变电站除众联差动保护采用单模光纤外，其余均采用多模光纤。
1.2 连接方式光缆的连接方式主要有应急连接、活动连接、永久性连接。
应急连接，又叫冷熔。
应急连接主要是运用机械和化学的方法，将两根光纤固定并粘接在一起。
这种方法的主要特点是连接迅速且可靠，连接典型衰减为0.1~0.3dB/点。
但连接点长期使用会不稳定，衰减也会大幅度增加，所以只能短时间内应急用。
所以在智能变电站中不考虑使用这种方法。
永久性光纤连接，又叫热熔。
这种连接是用放电的方法将两根光纤的连接点熔化并连接在一起。
一般用在长途接续、永久或半永久固定连接。
其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.03dB/点。
智能变电站二次设备安装(光缆光纤)施工典型施工工法(2)

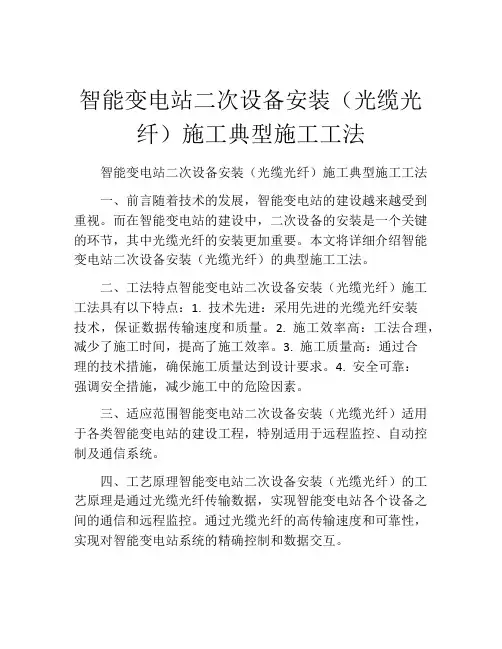

智能变电站二次设备安装（光缆光纤）施工典型施工工法智能变电站二次设备安装（光缆光纤）施工典型施工工法一、前言随着技术的发展，智能变电站的建设越来越受到重视。
而在智能变电站的建设中，二次设备的安装是一个关键的环节，其中光缆光纤的安装更加重要。
本文将详细介绍智能变电站二次设备安装（光缆光纤）的典型施工工法。
二、工法特点智能变电站二次设备安装（光缆光纤）施工工法具有以下特点：1. 技术先进：采用先进的光缆光纤安装技术，保证数据传输速度和质量。
2. 施工效率高：工法合理，减少了施工时间，提高了施工效率。
3. 施工质量高：通过合理的技术措施，确保施工质量达到设计要求。
4. 安全可靠：强调安全措施，减少施工中的危险因素。
三、适应范围智能变电站二次设备安装（光缆光纤）适用于各类智能变电站的建设工程，特别适用于远程监控、自动控制及通信系统。
四、工艺原理智能变电站二次设备安装（光缆光纤）的工艺原理是通过光缆光纤传输数据，实现智能变电站各个设备之间的通信和远程监控。
通过光缆光纤的高传输速度和可靠性，实现对智能变电站系统的精确控制和数据交互。
五、施工工艺智能变电站二次设备安装（光缆光纤）的施工工艺主要包括以下几个阶段：1. 施工前准备：对施工现场进行勘测，制定详细的施工方案和施工计划。
2. 光缆光纤敷设：根据设计要求，对光缆光纤进行敷设，包括线缆的埋深、敷设路径的选择等。
3. 光缆光纤连接：对光缆光纤进行连接，包括光纤末端的切割、清洁以及连接头的安装等。
4. 光缆光纤保护：对光缆光纤进行保护，采取适当的防护措施，防止光缆光纤被损坏。
5. 系统测试与调试：对安装完成的光缆光纤系统进行测试和调试，确保其正常运行。
六、劳动组织智能变电站二次设备安装（光缆光纤）的施工工艺需要合理的劳动组织，包括人员配置、工作任务分配等。
施工中需要具备一定的专业知识和技能的工程师和技术人员。
七、机具设备智能变电站二次设备安装（光缆光纤）的施工过程需要使用以下机具设备：1. 光缆敷设机具：用于将光缆敷设在地下或架空的设备。
变电站内通信光缆子管及接头套管连接规范及施工要求
附件1变电站内通信光缆子管及接头套管连接规范及施工要求近年公司系统发生多起变电站内通信光缆遭小动物破坏事件，为消除变电站内电缆沟等隐蔽部位存在的通信光缆保护措施失效等隐患，省调控中心组织编制了《变电站内通信光缆套管连接规范及施工要求》，重点明确在设计、施工、运行维护中通信光缆子管及套管的安装方式。
一、光缆子管及接头选用（一） 子管及接头的标准规范GB/T 24456－2009 高密度聚乙烯硅芯管GB/T 13663－2000 给水聚乙烯（PE）管材GB／T 13663.2-2005给水用聚乙烯（PE）管道系统第２部分：管件GB／T 5836.1-2006建筑排水用硬聚氯乙烯（PVC-U）管材GB／T 5836.2-2006建筑排水用硬聚氯乙烯（PVC-U）管件YDT 841.1-2008 地下通信管道用塑料管 第1部分：总则YDT841.2-2008 地下通信管道用塑料管 第2部分: 实壁管（二）子管及接头的主要材料1. 依据YDT 841.1-2008，目前地下通信管道用塑料管按使用材料划分主要包括以下两大类：――以聚乙烯为主要原料的聚乙烯（PE）管；――以硬聚氯乙烯为主要原料的硬聚氯乙烯（PVC-U）管。
2. 常用的通信子管按结构划分主要分为以下两类：――实壁管：横截面为实芯圆环结构的单孔塑料管材。
包括PVC-U、PE管两类，其中PE管包括LDPE（低密度PE管）、MDPE（高密度PE管）、HDPE（高密度PE管），通信用PE子管，一般就是指HDPE管。
――硅芯管：由高密度聚乙烯（HDPE）外层和永久性固体硅质内润滑层(简称硅芯层)组成，一般外层带有色条。
3. 常用光缆子管的规格型号PVC-U管常用规格表1 PVC管常用规格规格 外径（mm） 壁厚（mm）50/44 50 340/35 40 2.432/28 32 2PE管常用规格表2 PE管常用规格规格 外径（mm） 壁厚（mm）40/34 40 334/28 34 332/28 32 230/26 30 2硅芯管(HDPE) 常用规格表3 硅芯管常用规格规格 外径（mm） 壁厚（mm）40/33 40 3．534/28 34 332/26 32 34. 管材接头规格PVC-U管接头有标准件，一般有胶粘剂连接型管件和弹性密封圈连接型管件，在市场上采购相对比较便利。
智能变电站技术标准规范介绍
智能变电站目前制定的标准规范：智能变电站目前制定的标准规范：智能变电站技术导则的地位：性技术指导文件，是总的指导性原则。
是其它智能智能变电站技术导则的主要内容：术语和定义，明确了智能变电站的技术原则和体系智能变电站技术导则定义的核心术语：什么是智能变电站？低碳、环保的智能设备，以全站信息数字化、传统变电站与数字化传统变电站数字化（智能）变电站智能变电站：智能变电站技术导则定义的核心术语：什么是智能设备？有测量数字化、控制网络化、状态可视化、智能变电站技术导则定义的核心术语：什么是智能设备？智能变电站技术导则定义的核心术语：什么是智能组件？设备的测量、控制和监测等基本功能；在满智能变电站的基本技术原则：（化、功能集成化、结构紧凑化、状态可视化。
智能变电站的基本技术原则：（GB/T14285相关要求；后台监控功能参考智能变电站的基本技术原则：（子系统使用统一标准化、规范化的数据访问以及和调度等其它系统进行标准化交互。
智能变电站的基本技术原则：（和《变电站二次系统安全防护方案》的要求，进行安全分区、通信边界安全防护，确保控制功能安全。
传统变电站与智能（数字化）变电站对比：传统变电站智能变电站智能变电站的体系结构：（组件以及独立的智能电子装置。
智能变电站的体系结构的相关要求：（智能变电站的设备功能的新增要求：（控制网络化、状态可视化为基本功能，根据需要可集成计量、保护等。
宜就地安装。
支持顺控和在线智能变电站的设备功能的新增要求：（网络化控制等。
智能变电站的系统功能的新增要求：（作流程切换主接线，投退保护软压板，急停，图形界面可视化操作。
智能变电站的系统功能的新增要求：（障不造成系统问题，方便配置，工况检测报警，记录分析系统实时记录、分析。
智能变电站的系统功能的新增要求：（号保护、相量测量、故障录波等进行数据挖掘、多专业综合分析，将结果以简洁明了的可视化综合展智能变电站的系统功能的新增要求：（判断，实现站内自动控制装置（如备自投、母线分合运行）的协调工作，适应系统运行方式的要求。
标准光缆标准规范【精选文档】

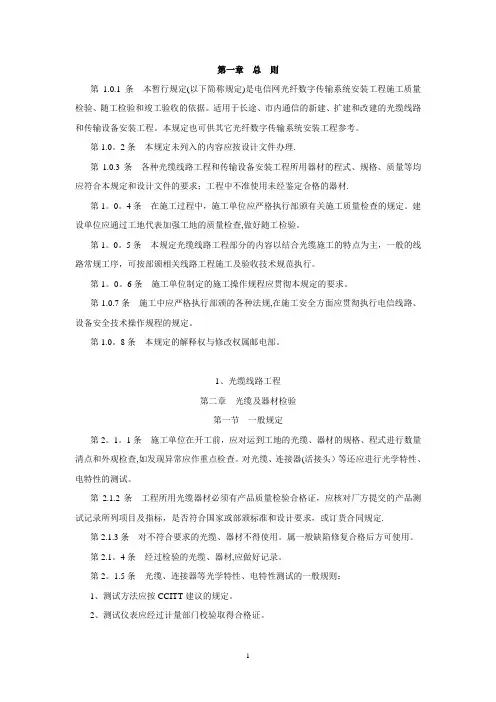

第一章总则第1.0.1条本暂行规定(以下简称规定)是电信网光纤数字传输系统安装工程施工质量检验、随工检验和竣工验收的依据。
适用于长途、市内通信的新建、扩建和改建的光缆线路和传输设备安装工程。
本规定也可供其它光纤数字传输系统安装工程参考。
第1.0。
2条本规定未列入的内容应按设计文件办理.第1.0.3条各种光缆线路工程和传输设备安装工程所用器材的程式、规格、质量等均应符合本规定和设计文件的要求；工程中不准使用未经鉴定合格的器材.第1。
0。
4条在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。
建设单位应通过工地代表加强工地的质量检查,做好随工检验。
第1。
0。
5条本规定光缆线路工程部分的内容以结合光缆施工的特点为主，一般的线路常规工序，可按部颁相关线路工程施工及验收技术规范执行。
第1。
0。
6条施工单位制定的施工操作规程应贯彻本规定的要求。
第1.0.7条施工中应严格执行部颁的各种法规,在施工安全方面应贯彻执行电信线路、设备安全技术操作规程的规定。
第1.0。
8条本规定的解释权与修改权属邮电部。
1、光缆线路工程第二章光缆及器材检验第一节一般规定第2。
1。
1条施工单位在开工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查,如发现异常应作重点检查。
对光缆、连接器(活接头）等还应进行光学特性、电特性的测试。
第2.1.2条工程所用光缆器材必须有产品质量检验合格证，应核对厂方提交的产品测试记录所列项目及指标，是否符合国家或部颁标准和设计要求，或订货合同规定.第2.1.3条对不符合要求的光缆、器材不得使用。
属一般缺陷修复合格后方可使用。
第2.1。
4条经过检验的光缆、器材,应做好记录。
第2。
1.5条光缆、连接器等光学特性、电特性测试的一般规则：1、测试方法应按CCITT建议的规定。
2、测试仪表应经过计量部门校验取得合格证。
第二节光缆单盘检验第2.2.1条核对单盘光缆的规格、程式和制造长度应符合订货合同规定或设计要求。
2023年光(电)缆安全操作规程
2023年光（电）缆安全操作规程一、总则为了保障光（电）缆的安全运营，提高光（电）缆使用人员的安全意识和操作水平，制定本规程。
本规程适用于光（电）缆的安装、维修和拆除等操作。
凡参与光（电）缆操作的人员，必须熟悉并遵守本规程。
二、安全操作要求1. 光（电）缆使用前，必须对光（电）缆进行检查，确保光（电）缆外观完好，无明显损坏或剥离。
2. 操作光（电）缆时，应严禁使用尖锐工具，以免划伤光（电）缆外皮导致数据泄露或电气泄漏。
3. 在光（电）缆维修或拆除时，必须先切断相关电源供应，确保操作人员的人身安全。
4. 光（电）缆的弯曲半径不能小于规定值，以避免光（电）缆内部的光波或电流受到损害。
5. 光（电）缆的张力不得超过规定值，过高的张力会导致光（电）缆断裂或损坏。
6. 光（电）缆的接头必须正确连接，接头处应进行密封处理，防止潮气进入导致电气故障。
7. 光（电）缆运行时，应定期检查光（电）缆的工作状态，如有异常情况及时报修处理。
8. 接地操作时，必须按照规定的接地标准进行，确保接地效果良好，防止电气泄漏的发生。
9. 光（电）缆拆卸时，必须按照正确的顺序进行，避免人员意外受伤或设备损坏。
三、应急处理1. 在光（电）缆发生故障时，应立即停止使用光（电）缆，并进行相应的检修。
2. 光（电）缆故障修复时，必须由经过专业培训和持证上岗的维修人员进行操作，确保修复质量。
3. 光（电）缆故障事件发生后，应及时进行记录和报告，以便后续分析和改进工作。
四、人员培训1. 光（电）缆使用人员必须经过专业培训，并取得相关的操作证书方可上岗。
2. 光（电）缆使用人员应定期参加安全培训，了解最新的安全操作规程和技术。
五、违规处理对违反光（电）缆安全操作规程的人员，将根据实际情况进行相应的违规处理，包括警告、罚款、停工等处罚。
六、附则本规程自颁布之日起生效。
对于一些特殊情况下的操作，如光（电）缆在复杂环境中的敷设或维修，应按实际需求配合编制特殊操作规程。
光缆的规范
光缆的规范光缆的规范是指光缆的设计、生产、安装和维护等环节中需要遵循的一系列标准和规范。
这些规范主要涉及光缆的物理特性、机械性能、光学性能和使用环境等方面，对于保障光缆的稳定运行和有效传输信号至关重要。
首先，光缆的规范要求光缆具有一定的物理特性。
这包括光缆的材料、结构和尺寸等方面。
为保证光缆具有足够的强度和耐久性，规范要求光缆的材料应选用高强度的材料，如高强度的光纤、高强度的保护层、抗拉强度高的外护套等。
此外，规范还要求光缆的尺寸和重量要符合一定的要求，以便于安装和维护。
其次，光缆的规范还要求光缆具有一定的机械性能。
这包括光缆的抗拉强度、耐磨性、耐压性等方面。
为保证光缆在各种复杂的施工环境中能够正常运行，规范要求光缆的抗拉强度应符合一定的标准，以便光缆能够承受一定的外部拉力。
此外，规范还要求光缆具有一定的耐磨性和耐压性，以应对在施工和使用过程中可能遇到的各种机械冲击和压力。
再次，光缆的规范还要求光缆具有一定的光学性能。
这包括光缆的传输损耗、带宽、衰减等方面。
为保证光缆能够传输足够的信号和保持信号的稳定性，规范要求光缆的传输损耗应低于一定的阈值，带宽应符合一定的要求，衰减也应在可接受范围内。
此外，规范还要求光缆的色散和非线性光学特性要在可控范围内，以减小信号传输中的失真和干扰。
最后，光缆的规范还要求光缆能够适应各种使用环境。
这包括光缆的温度范围、湿度范围、耐腐蚀性等方面。
为保证光缆能够在各种环境中稳定运行，规范要求光缆能够适应不同的温度变化，耐受一定的湿度以及抵抗腐蚀。
此外，规范还要求光缆能够抵御各种外部介质的侵蚀，如化学品、微生物等。
总体而言，光缆的规范是为了确保光缆能够稳定运行和高效地传输信号而制定的一系列标准和规范。
这些规范涵盖了光缆的物理特性、机械性能、光学性能和使用环境等方面的要求，对于保障光缆的质量和可靠性具有重要意义。
只有遵循这些规范，才能够保证光缆在各种复杂的应用场景中正常工作，满足用户的需求。
浅谈智能化变电站光纤回路的验收方法
浅谈智能化变电站光纤回路的验收方法摘要：智能化变电站成为未来电网发展的必然趋势，作为智能化变电站通信的传输媒介，光纤回路的重要性已经被普遍认可。
做好变电站光纤回路验收工作具有十分重要的意义。
概述当前智能变电站光纤回路验收主要项目、技术标准、工艺要求及方法。
关键词：智能化变电站；光纤回路；验收方法1 引言随着国家社会经济不断发展，科学技术的迅速进步，变电站也随之快速转型，智能电网是未来电网必然发展方向，我国已迈入了智能电网全面建设时期，光纤作为智能化变电站内整个通信链路的基础媒介，光纤通信网络的好坏直接影响整个智能化变电站的运行。
一条光纤链路一旦出现问题，对变电站二次系统的影响都是无一例外的瘫痪，修复的周期很长，甚至导致保护的不正确动作，对安全运行带来了极大威胁，造成巨大的经济损失。
因此，光纤对数字换变电站的正常运行非常重要因此做好变电站的光纤回路验收工作具有十分重要的意义。
2 常用的光纤回路测试设备2.1 光源一个光源可以是一台设备，或者是一个 LED，或者是一个激光器，常用的是激光笔。
图1 激光笔2.2 功率计功率计是典型的光纤技术人员的标准测试工具，主要的功能是显示光电二极管上的入射功率，读取功率电平。
图2 光功率计2.3 光时域反射仪光回路损耗最常用的方法是光时域反射计。
OTDR 向被测光缆内发射光脉冲，并且收集后向散射信息以及菲涅耳反射信息。
图3光时域反射计3 光纤回路验收的技术标准3.1 智能变电站内除纵联通道外，应采用多模光纤，采用无金属、阻燃、防鼠咬的光缆。
3.2 双重化配置的两套保护应采用两根独立的光缆。
3.3 光缆应留有足够的备用光芯，备用芯数量不低于总芯数20%，最少不低于2芯。
3.4 光缆不宜与动力电缆同沟（槽）敷设。
注意对于跨屏连接，建议室内光缆需放置在PVC管或钢槽中，以起到保护作用，注意布线时尽量贴在电缆沟下走线，避免被电缆压坏。
4 光纤回路的验收方法4.1 光纤回路的外观检查光缆、尾纤应该有明确、唯一的名称，应注明两端设备、端口名称；尾纤的连接应完整且预留一定的长度，多余的部分应采用弧形缠绕。
02通信工程实用资料-智能变电站预制光缆实施方案
智能变电站预制光缆实施方案智能变电站预制光缆实施方案 (1)1.航插式/分支式两种预制光缆比较 (2)2.选用预制光缆类型 (2)1)选型原则 (2)2)2/4 芯ODC®光缆 (2)3)8/12/24/48 芯Masterline 预制光缆 (4)3.柜内安装方式 (5)1)固定板件 (5)2)安装方式 (6)3)转接盒 (6)4)安装实例 (7)1.航插式/分支式两种预制光缆比较2.选用预制光缆类型1)选型原则综合已投产智能站使用情况，考虑光路衰减、长期工作稳定性、安装便利性及成本多方面因素，4 芯光缆选用ODC®预制光缆，8 芯/12 芯/24 芯及以上选用Masterline 预制光缆混合方案。
2)2/4 芯ODC®光缆用于2/4 芯双端预制光缆类型➢预制光缆组件插头组件插座组件插头组件ODCP 用来连接较远距离的不同设备，不同设备间用ODCP-ODCP 的光缆连接。
插座组件ODCS 一端通过法兰插座和ODCP 插头连接，另一端则连接设备。
➢结构➢连接方式ODCP-ODCS 对接完成后，ODCS 建议直连装置，减少通信断点。
➢特点和优势原厂专利设计，精度高，典型接差衰减小于0.2db，长期工作稳定可靠，满足变电站安全运行需要；接头小巧可以容纳2 芯或4 芯的光纤容量，适应点对点通信需求；直接对插即可实现互连，免除熔接物料附件；全金属户外连接器能承受80 公斤拉力，具备IP68 防尘防水能力，工作温度-40℃到+85℃，可在广阔地区恶劣环境使用；模块化理念可以节约客户在固定投入和管理维护上的投资；光缆轻便，5.5mm 外径具备1000N 拉力，60mm 弯曲半径，低烟无卤、阻燃耐火；3)8/12/24/48 芯Masterline 预制光缆用于8 芯，12 芯，24 芯双端预制光缆类型➢预制光缆组件➢结构➢连接方式分支可以直接预制常规连接头。
如果可以明确光缆接头类型，且接头类型没有混装的情况下（即一根光缆的一端均为ST 或均为LC 等，不要一端既有ST 又有LC），可以直插装置；如果无法明确光缆接头类型，或直连时光缆接头需要混装，则建议经转接盒加适配器实现连接；两种方式比较：比较内容直连装置经转接盒灵活性需要准确知道接头类型，不灵活，不支持柜间连接全部预制为统一接头类型，根据装置需求用跳线跳接，支持柜间转接备用芯全部备用芯外露备用芯收纳至转接盒，需要用的芯才跳接信号传输无断点增加 1 个断点➢特点和优势内部无断点，避免对接误差，最佳通信质量和稳定性，保证大芯数光缆通信可靠性和长期工作稳定性；直连或跳接装置，免除熔接物料附件；金属套管保护，IP67 防护能力，螺纹旋紧式安装拆卸方便，带拖曳孔便于施工；24芯及以下预制光缆最大外径31mm，12 芯及以下最大外径可做到23.5mm，预制端小巧牢靠；光缆轻便，8.5mm 外径具备3000N 拉力，80mm 弯曲半径，低烟无卤、阻燃耐火；3.柜内安装方式1)固定板件2)安装方式➢ODC➢Masterline套管旋下后，用穿过安装孔，用螺母固定分支器3)转接盒此转接盒是从光配架(熔接盒)改造而来，抽除其中的熔接附件，但留下适配器，即仍旧使用光配架上的适配器。
智能变电站预制光缆及免熔接光配选型方案研究
智能变电站预制光缆及免熔接光配选型方案研究发表时间：2020-12-08T12:35:33.683Z 来源：《城镇建设》2020年25期作者：陈兰兰江钧[导读] 随着我国经济在快速发展，社会在不断进步，智能化发展十分迅速，陈兰兰江钧国网江苏省电力有限公司镇江供电分公司江苏 212000摘要：随着我国经济在快速发展，社会在不断进步，智能化发展十分迅速，针对智能变电站光缆需求量大、可靠性要求高、工期要求紧的特点以及光缆连接、敷设过程存在的问题，对光缆的选型及敷设方案进行了研究；提出预制光缆的设计选型原则及典型应用方案，利用工厂化预制技术提高二次系统光缆现场施工接线的质量与效率，为实现光缆现场施工的“即插即用”创造条件。
关键词：预制光缆；智能变电站；免熔接光配；选型引言采用多功能测控装置、站域保护控制装置、多合一装置等新型集成设备的智能变电站二次回路，由SCD文件描述的“虚回路”和由物理光纤连接构成的“实回路”共同组成。
目前在二次虚回路配置和物理回路连接方面是由独立的多模光纤和单模光纤分别传输实现，兼顾智能变电站信息数字化和共享化的优点。
在开关厂或与一次设备集成安装并采用标准化接口的就地化“即插即用”保护装置，具备SV、GOOSE、MMS三网合一共口输出功能，并通过该光接口接入就地化保护专网。
线路保护独立完成保护功能，单模2个通道和多模8个通道，光纤采用单端预制的标准光连接器通过保护专网与其他保护设备交互信号；变压器保护采用分布式、侧配置保护子机，与其他保护的联闭锁信号通过保护专网以GOOSE方式交互，包括多模对时2个通道、MMS及过程接口4个通道、保护环网8个通道、调试口2个通道；母线保护采用积木式可扩展设计，与其他保护的联闭锁信号通过保护专网以GOOSE方式交互，包括多模对时2个通道、保护专网4个通道、保护环网8个通道、调试口2个通道。
1预制式光、电缆的技术特点预制线缆技术是指光缆或电缆经过工厂预处理后，在线缆的一端或两端根据需要连接各种类型的线缆连接器，可实现预制端在施工现场的无熔接续点的快速连接。
《智能变电站运行管理规范》(最新版)
《智能变电站运行管理规范》（最新版）为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范（最新版）》，供各单位参考和借鉴。
目录1 总则2 引用标准3 术语4 管理职责4.1 管理部门职责4.2 运检单位职责5 运行管理5.1 巡视管理5.2 定期切换、试验制度5.3 倒闸操作管理5.4 防误管理5.5 异常及事故处理6 设备管理6.1 设备分界6.2 验收管理6.3 缺陷管理6.4 台账管理7 智能系统管理7.1 站端自动化系统7.2 设备状态监测系统7.3 智能辅助系统8 资料管理8.1 管理要求8.2 应具备的规程8.3 应具备的图纸资料9 培训管理9.1 管理要求9.2 培训内容及要求1 总则1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电站设备的安全、稳定和可靠运行，特制定本规范。
1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等，并结合智能变电站变电运行管理的实际而制定。
1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理和培训管理等六个方面的工作内容提出了规范化要求。
1.4 本规范适用于江苏省电力公司系统内的智能变电站的运行管理。
常规变电站中的智能设备的运行管理参照执行。
1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。
2 引用标准Q/GDW 383-2010《智能变电站技术导则》Q/GDW 393-2010《110（66）kV～220kV 智能变电站设计规范》Q/GDW394 《330kV～750kV 智能变电站设计规范》Q/GDW 410-2010《高压设备智能化技术导则》及编制说明Q/GDW 424-2010《电子式电流互感器技术规范》及编制说明Q/GDW 425-2010《电子式电压互感器技术规范》及编制说明Q/GDW 426-2010《智能变电站合并单元技术规范》及编制说明Q/GDW 427-2010《智能变电站测控单元技术规范》及编制说明Q/GDW 428-2010《智能变电站智能终端技术规范》及编制说明Q/GDW 429-2010《智能变电站网络交换机技术规范》及编制说明Q/GDW 430-2010《智能变电站智能控制柜技术规范》及编制说明Q/GDW 431-2010《智能变电站自动化系统现场调试导则》及编制说明Q/GDW 441-2010《智能变电站继电保护技术规范》Q/GDW580 《智能变电站改造工程验收规范（试行）》Q/GDWZ414 《变电站智能化改造技术规范》Q/GDW640 《110（66）千伏变电站智能化改造工程标准化设计规范》Q/GDW6411 《220kV 千伏变电站智能化改造工程标准化设计规范》Q/GDW642 《330kV 及以上330～750 千伏变电站智能化改造工程标准化设计规范》Q/GDW750-2012 《智能变电站运行管理规范》国家电网安监[2006]904 号《国家电网公司防止电气误操作安全管理规定》国家电网生[2008]1261 号《无人值守变电站管理规范（试行）》国家电网科[2009]574 《无人值守变电站及监控中心技术导则》国家电网安监[2009]664 号国家电网公司《电力安全工作规程（变电部分）》国家电网生[2006]512 号《变电站运行管理规范》国家电网生[2008]1256 号《输变电设备在线监测系统管理规范（试行）》3 术语3.1 智能变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
光电缆安全操作规程
光电缆安全操作规程光电缆是一种重要的通信线路，广泛应用于电信、铁路、地下化工管道、高速公路、桥梁隧道等领域。
在使用光电缆时，必须遵守相关安全操作规程，保证正常工作，并防止发生安全事故。
下面简述光电缆的安全操作规程。
一、前置准备1. 在使用光电缆前，必须经过培训并得到正式的操作资格证书。
2. 在使用光电缆时，必须有严格的操作流程，并遵循相关的技术规范。
3. 在安装光电缆时，必须使用合适的工具、设备和仪器，并检查设备的状态是否良好。
4. 在进行光电缆的维护和保养时，必须使用相应的工具和仪器，以确保正常维护和保养。
二、光电缆的安全操作1. 在光电缆的使用中，必须根据光电缆的规格和使用要求来进行操作。
不得随意改变光电缆的规格和性能。
2. 在进行光电缆的敷设、接头、接入、离线等操作时，必须遵循相关的操作规程，并根据具体情况进行判断，确保操作的安全和稳定。
3. 在进行光电缆的维护和保养时，必须使用相应的工具和仪器，并严格遵守操作规程，以确保光电缆的正常使用和维护。
4. 在光电缆使用过程中，必须检查和维护光电缆的连接、截面、接头等部件，以确保其连接良好，不得出现比较松动等情况。
5. 在光电缆使用过程中，必须注意多次接口连接的问题，不得过多拆卸、移动光电缆，应尽量避免重复连接，避免影响光电缆的性能，降低光电缆的安全性能。
6. 在使用设备时，必须遵循相关的安全规定和操作程序，确保操作安全。
7. 在使用光电缆时，必须注意光缆的使用环境和温度，不得过度受热和过度曝晒，以免影响光电缆的性能和安全性能。
三、光电缆的保护1. 在使用光电缆时，必须注意周围环境的变化，避免因受到物理或化学损害而导致光电缆的损坏，避免损坏光缆的外皮。
2. 在光电缆的敷设中，必须选择适合光电缆的敷设方式，如敷设沟槽、管内、地下等等。
3. 在光电缆的敷设过程中，必须注意对光电缆进行预防性保护，如毛细管、膨胀管、硬质管等。
4. 在光电缆的敷设过程中，必须注意对光电缆进行预防性固定，使用夹板、钢丝网等预防性措施。
03 330kV~750kV智能变电站设计规范介绍
三、与其他标准的关系
三、与其他标准的关系
1．本规范引用了《智能变电站技术导则》（Q / GDW 383 — 2009）的 有关规定。 2．本规范应用了《变电站通信网络和系统》（DL/T860）的有关规定， 考虑DL/T860和IEC61850的关系，以及IEC61850正在修订的情况，本规范 将IEC61850也应用了IEC61850的有关规定。 3．智能变电站设计除应执行本标准外，尚应严格执行强制性国家标准和 行业标准，应符合现行的国家标准、行业和企业有关标准的规定。
五、规范主要内容介绍
3 术语和定义 列出了智能变电站所涉及的主要专业术语及其解释。为了使术语的解释 尽量标准化、规范化，所列术语的解释尽量引自已有标准、规程或词典；对 于新的术语，尽量以简洁易懂的语言方式定义。
五、规范主要内容介绍
4 总则 1、本规范主要内容是智能变电站中智能设备的配置原则和二次系统的设 计原则。是在原有变电站设计规程规范的基础上针对智能变电站的建设进行 的补充，与现行标准、规范不一致之处以本规范为准。 2、智能变电站的设计应满足智能电网安全可靠、技术先进、经济合理的 要求，应贯彻智能电网建设的战略目标，体现智能变电站的特征和相对于常 规变电站的优越性。
五、规范主要内容介绍
6 二次部分 6.2 其他二次系统 5）工程实施中应关注的重点方面： ——IEC 61588在过程层时间同步中对交换机、装置的硬件处理能力有较 高的要求，从目前全国范围来看，此技术尚处于试点阶段，对差动保护采样 值同步的风险较大，试点站应根据实际情况慎重选择其应用范围。 ——由于装置的功能整合及信息的共享传输带来的信息的安全分区问题值 得关注。
五、规范主要内容介绍
6 二次部分 6.1 变电站自动化系统 1）系统构成：在逻辑功能上宜由站控层、间隔层和过程层三层设备 组成，并用分层、分布、开放式网络系统实现连接。 2）网络结构： ——站控层网络：双星型或单环形。 ——过程层GOOSE网络：可采用点对点方式或网络方式，应满足 Q/GDW-2009对保护装置跳闸要求。 ——过程层采样值网络：可采用点对点方式或网络方式，应满足Q/GDW2009对保护装置二次部分 6.3 二次设备组柜 1）站控层设备：宜按照本规程的原则进行组柜，满足无人值班相关要 求。 2）间隔层设备：当采用集中布置方式时，宜按照本规程的原则进行组 屏，条件具备时可适当进行优化布置以减少屏位；当采用户内配电装置时， 保护、测控、智能单元、合并单元宜布置在配电装置现场。低电压等级采用 户内开关柜时，保护测控等装置宜下放至开关柜内布置。 3）过程层设备：智能单元宜安装配电装置现场以减少智能单元与一次 设备之间的电缆连接，应满足现场运行的苛刻环境要求，需DL/T860.3和 IEC61850-3标准。
电力光纤光缆电力光缆安全操作及保养规程
电力光纤光缆电力光缆安全操作及保养规程1. 引言电力光纤光缆是一种高性能的通信设备，它在电力系统中起到重要作用。
为了确保电力光纤光缆的正常运行和延长使用寿命，本文档将提供电力光缆的安全操作及保养规程，以帮助用户正确操作和保养电力光缆。
2. 安全操作规程2.1. 入场检查在使用电力光纤光缆前，需要进行入场检查。
检查时应确保光缆外观完好，光纤无损坏和断裂。
同时，还应仔细检查连接头是否接触良好，是否存在松动现象。
2.2. 安装注意事项2.2.1. 安装环境在安装电力光纤光缆时，首先需选择合适的安装环境。
确保安装环境的温度适宜，湿度适中。
同时，应避免光缆受到机械压力和强烈的电磁场干扰。
2.2.2. 安装位置电力光纤光缆应根据具体使用需求和安全要求，在适当的位置进行安装。
在安装过程中，应尽量避免过度弯曲光缆，避免电缆弯曲半径过小导致光纤损坏。
2.2.3. 连接方式连接光缆时，应确保连接头的质量过关，连接可靠。
在连接头处，应避免灰尘、油污等杂物进入，以免影响信号传输的质量。
2.3. 使用注意事项2.3.1. 电力负荷在电力光纤光缆使用过程中，应根据其额定负荷来进行使用，严禁超负荷使用，以避免光缆受损。
2.3.2. 温度控制在使用电力光纤光缆的过程中，应确保环境温度在合适的范围内，避免过高或过低的温度对光缆的质量产生不良影响。
2.3.3. 防护措施为了保护电力光纤光缆免受机械损伤，应采取适当的防护措施，如安装保护套管、使用防护绳等，以确保光缆的安全性和稳定性。
2.4. 操作事项2.4.1. 注意电源在操作电力光纤光缆时，应注意电源的连接和开关操作。
在开关光缆电源时，要保证操作安全，避免电器设备短路或其他电气问题导致光缆损坏。
2.4.2. 引导操作操作人员在使用电力光纤光缆时，应经过相关培训和指导。
操作人员应按照正确的操作步骤进行操作，禁止擅自使用光缆设备。
3. 保养规程3.1. 清洁定期清洁光缆以去除积尘和污垢，以保证信号传输的质量。
电力光缆光缆安全操作及保养规程
电力光缆光缆安全操作及保养规程电力光缆是一种综合光缆，既具有传输电能的功能，也具备光纤通讯的功能。
作为电力系统的重要组成部分，光缆的正常运行对于电力系统的安全稳定运行具有重要作用。
为了保证电力光缆的正常运行和使用寿命，必须严格遵守相关安全操作规程和保养规程。
一、光缆安全作业规程1. 光缆施工前的准备工作在光缆敷设、接续或修理前，必须做好充分的准备工作，包括：•确定敷设、接续或修理光缆的任务；•安排现场施工人员和负责人员，各项安全防护工作必须跟进实施；•准确了解光缆敷设的路线和光缆的规格、型号、数量等信息；•清除光缆敷设或修理线路上的障碍物；•检查施工场地，确保场地平整、清洁，能够承受相应的重量；•检查施工设备，包括光缆敷设车、梯子、各种工具等，确保设备完好，能够正常使用；•在施工现场醒目位置张贴安全操作提示标志。
2. 光缆敷设现场的安全作业控制•在施工现场对光缆的敷设进行必要的控制，避免光缆在敷设过程中发生糾纠、撞击等情况，施工时要使光缆分布均匀。
对于大批量的光缆敷设，应该按照规定的轨迹敷设，防止对场地和环境造成损害；•针对光缆敷设现场的电缆管井、接头盒、弯头、尾纤等设施，将其保持清洁、整洁，按规定的方法摆放；•对光缆敷设现场的各种工具要进行标识，识别清楚；•在施工现场要做好安全控制：保持施工现场的纯洁，防止出现不必要的人员穿出。
3. 光缆接头、端子盒的安全保护光缆杆塔、壁挂等设施的接续及光缆、光缆与末端设施线路的接头、端子保护的安全作业控制，主要包括：•确保接头盒、端子盒的密封性，防止水、雨进入；•充分检查光缆接头，确保光纤末端的切口光洁、光均，避免光信号在连接处发生光损失；•在连接口的周围加装小包装管，并使用密封胶粘固，保证光缆的接头光洁度和接触质量；•在光缆末端设施的线路上加装保护管，减少机械磨损和电气绝缘的损坏；4. 光缆的保护为了确保光缆的正常运行，必须加强光缆的保护。
光缆的保护措施包括：•光缆桥架或支架的设置应满足电气绝缘和机械保护的要求；•光缆敷设的方向、曲折和弯曲度应遵守产品技术标准，保证缆芯光纤受到最小损伤；•在光缆桥架或支架的水平线下、在光纤接续盒、光路金属件等当场的不良环境中，要采取保护措施，如加装屏蔽管、遮盖物等；•在光缆在使用期间要提高保护意识，避免机械和化学损伤；二、光缆保养规程1. 光缆保养的目的光缆保养是为了确保光缆的正常运行和使用寿命。
智能变电站光缆电缆优化配置
智能变电站光缆电缆优化配置摘要：智能变电站中数据的收集、通讯、跳闸等都经过光缆完成，与惯例变电站比较，其操控电缆的用量大大削减，但随之而来的是对光缆的需求量巨增。
智能变电站选用即插即用预付式光缆计划，光缆取代了部分配电设备场所至二次设备室长电缆，提出光缆的优化集成规划计划，操作简练、易于设备，大大进步智能变电站光缆集成度。
关键词：智能变电站；光缆电缆；优化配备1导语因为智能变电站选用网络化通讯手法代替原有的操控电缆，使得操控电缆用量削减，而光缆及其相关资料（光纤配线架、熔接点等）的用量大幅添加。
因为各规划院规划能力及规划理念的不同，仍存在较多光缆衔接或配线布局等方面的问题，导致光缆实践用量及配套资料用量激增，没有体现出智能变电站设备集成、信息冗余的特色。
一同，光缆熔接点的添加，易形成光缆接线紊乱，下降施工效率。
针对以上问题，从光缆整合、衔接办法及光缆敷设３个方面进行研究剖析，提出了智能变电站光缆优化规划计划。
2光缆的选型光缆光纤依照所用资料分为石英系光纤、多组分玻璃光纤、塑料包层石英芯光纤、全塑料光纤和氟化物光纤。
现在，在通讯中较为遍及运用的是石英系光纤。
依照光在光纤中的传输方法可分为单模光纤和多模光纤。
多模光纤的中心玻璃芯较粗（50μm或62.5μm），可传输多种方法的光。
但其模间色散较大，随间隔的添加色散愈加严重，约束了传输数字信号的频率。
多模光纤传输的间隔较近，一般只有几公里。
单模光纤又称G.652光纤，中心玻璃芯很细（芯径一般为9μm或10μm），只能传输一种方法的光。
其模间色散小，适用于长途通讯。
变电站光纤类型挑选首要基于光纤的功能、经济性和施工便利。
变电站内网络通讯一般不超过500m间隔，在数百米的通讯间隔多模光纤能传输百兆、千兆以太网信息，单模光纤在长间隔传输时功能上优于多模光纤。
在变电站规模内单模、多模均满意要求，而多模光纤纤芯较粗，施工更容易，接续设备和工艺较单模简略，在造价方面多模光纤和多模设备较单模的廉价。
智能变电站光缆施工质量控制
智能变电站光缆施工质量控制随着电网建设的加速发展和变电站智能化水平的提升，光纤通讯发展迅猛。
近年来，智能化变电站及改造越来越多，其站内的光纤接续工作也越来越复杂。
如何在较短时间内，优质、高效地完成变电站内的光纤接续工作，需要不断对光纤知识的学习，及光纤工作的经验积累。
光纤从种类上分为单模光纤和多模光纤。
光缆从型号也分为不同的种类。
进行光缆工作，我们需要对工作的内容有明确的了解。
在施工前，审核图纸，光缆检查及敷设，光纤接续及测试。
每一步只有认真细致的去工作，才能保证光缆敷设和光纤熔接工作的顺利进行。
1 端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。
合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。
1.1光纤涂面层的剥除光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。
"平"，即持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
"稳"，即剥纤钳要握得稳。
"快"即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。
1.2裸纤的清洁裸纤的清洁，应按下面的两步操作：1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。
2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成"V"形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。
1.3裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。
智能变电站光纤基础知识及组网介绍.doc
智能变电站光纤基础知识及组网介绍黄吕轩安徽送变电工程公司调试所摘要：随着全球范围内智能电网国家战略的推进，作为智能电IM重要物理基础的智能变电站建设也越来越重要。
智能变电站相对于普通变电站不同的地方在于其釆用现行先进并且可靠的设备，并且由于其大量减少了站内电缆的数量，木文将就智能变电站光纤知识以及站内组网进行探讨。
关键字：智能变电站；光纤；差动保护；组网一、智能变电站光纤的概况智能变电站主要包括智能高压设备和变电站统一信息平台两部分。
智能高压设备主要括智能变压器、智能高压开关设备、电子式互感器等。
智能变压器与控制系统依靠通信光纤相连，可及时掌握变压器状态参数和运行数据。
变电站统一信息平台功能有两个，一是系统横向信息共享，主要表现为管理系统中各种上层应用对信息获得的统一化；二是系统纵向信息的标准化，主要表现为各层对其上层应用支撑的透明化。
智能变电站是发电厂与用户的纽带，同时通过和相邻变电站配合实现电M的调度。
在智能变电站中，线路两侧数据同步问题是线路光纤差动保护装置设计和实现的主要难点。
由于线路两侧采样时刻的差异，造成了线路两侧的数据是不同步的，即原始的两侧采样数据或者传送的电流向量不是同一时刻的量，要按基尔霍夫电流定律来计算两侧的差流，传统的同步方法有以下几种方法：采样时刻调整法、数据调整法、时钟校正法、参考相量法以及GPS同步法等。
光纤通信系统的基木组成：光发送机，光接受机，光纤，光纤的分类：按折射率分布分类：阶跃光纤和渐变光纤按传播模式分类：单模光纤和多模光纤阶跃光纤和渐变光纤：在纤芯与层区域内，其折射率分布分别是均匀的，其值分别为nl与n2,但在纤芯与包层的分界处，其折射率的变化是阶跃的。
纤芯位于光纤中心，直径2a为5〜75μm，作用是传输光波。
包层位于纤芯外层，直径2b为100〜150μm,作用是将光波限制在纤芯中。
纤芯和包层即组成裸光纤，两者采用高纯度二氧化硅(SiO2)制成，但为了使光波在纤芯中传送，砬对材料进行不同掺杂，使包层材料折射率n2比纤芯材料折射率nl小，即光纤导光的条件是nl>n2. 一次涂敷层是为了保护裸纤而在其表面涂上的聚氨基甲酸乙脂或硅酮树脂层，厚度一般为30〜150μm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.. ..光缆使用规Ver 1.00.110702编写：审核：批准：南瑞科技二〇〇九年十一月文档升级说明光缆使用规1.背景目前对于光缆的选型，由于技术协议往往没有对具体参数作明确的规定，导致设计人员在光缆选型上存在随意性，具体为：➢光缆为单模或多模存在随意性➢光缆接口类型存在随意性➢光缆的长度选择存在随意性为对光缆选型进行规，现制订以下原则；一方面指导设计的光缆选型；另一方面也方便采购的订货和备料。
2.光缆基础知识介绍2.1.光缆区分单模和多模。
➢单模光缆只能传一种模式的光：◆由于其模间色散很小，传输距离有几百公里，适用于远程通讯。
◆一般用波长为1310nm（纳米）或1550nm的激光传输信号。
◆一般径为9um，外径为125um，因此型号叫作9/125。
◆默认外皮颜色为黄色。
➢多模光纤可以传输多种模式的光：◆由于其模间色散较大，就限制了传输数字信号的频率，而且随距离的增加会更加严重。
因此，多模光纤传输的距离就比较近，一般只有2公里。
◆一般用波长为850nm（纳米）或1300nm的激光传输信号。
◆按径区分分为两种：第一种为欧洲标准，径50um，外径125um（50/125）；第二种为美国标准，径为62.5um，外径为125um（60/125）。
◆默认外皮颜色为橙色。
2.2.常用的光缆接口区分为ST、LC,FC和SC：➢FC：圆型带螺纹这种连接器最早是由日本NTT研制。
FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的瓷插针的对接端面是平面接触方式(FC)。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
FC头为螺帽安装，优点是防尘，固定牢固，缺点是安装时间较后几种接头时间长。
➢SC：卡接式方型这是一种由日本NTT公司开发的光纤连接器。
其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
SC头优点是可直接插拔，缺点是容易掉出来。
➢ST：卡接式圆型ST型光纤连接器外壳呈圆形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用 PC或APC型研磨方式。
紧固方式为螺丝扣。
此类连接器适用于各种光纤网络，操作简便，且具有良好的互换性。
ST头插入后旋转半周有一个卡口可以固定，缺点是容易折断。
➢LC：卡接式方型LC型连接器是著名Bell研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
LC型光纤活动连接器特征：小型化,密集型端面几何参数控制插拔自锁结构，操作简便高回波损耗，低插入损耗高可靠性与稳定性.LC连接器2.3.光缆类型区分为以下四种：➢室光缆（跳线）：◆带PVC外护套，两端带光缆接口，可直接和装置连接；◆可根据应用需要选择单芯、双芯或多芯等；◆外径一般为为两种规格：2.8-3.0MM和1.8-2.0MM；◆一般应用于同屏装置与装置间的连接；也可用于同小室屏与屏之间的连接（数字化变电站中的光缆连接），注意对于跨屏连接，建议室光缆需放置在PVC槽或钢槽中，以起到保护作用。
➢防水尾缆：◆带PE护套，两端带光缆接口，可直接和装置连接；◆外径一般：9.8MM，具有阻燃防水等特性。
◆一般用于户较长距离的光缆连接，可用于同小室之屏与屏之间连接，也可用于不同小室之间屏与屏之间的连接；注意布线时尽量贴在电缆沟下走线，避免被电缆压坏。
➢铠装光缆：◆带PE护套，两端不带光缆接口，需通过光纤接线盒进行熔接；◆按结构区分，分为两种：⏹中心管式：中心管式光缆的中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆，光缆芯数较小，通常为12芯以下。
⏹层绞式：层绞式光缆是将多根装有光纤的束管以绞合的方式绞合在中芯加强件上，此类光缆如GYTS、GYTA等，通过对松套管的组合可以得到较大芯数的光缆，最多可作到288芯。
◆带阻水带以防水；带轧纹钢带以抗侧压以及防老鼠咬；带两根平行钢丝以增加光缆的抗拉强度；◆一般用于需通过户外的较长距离的光缆连接，建议如协议及用户无特殊指定，默认选择铠装光缆。
➢非金属光缆：◆带PE护套，两端不带光缆接口，需通过光纤接线盒进行熔接；◆按结构区分，分为两种：⏹中心管式：中心管式光缆的中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆，光缆芯数较小，通常为12芯以下。
⏹层绞式：层绞式光缆是将多根装有光纤的束管以绞合的方式绞合在中芯加强件上，此类光缆如GYTS、GYTA等，通过对松套管的组合可以得到较大芯数的光缆，最多可作到288芯。
◆带阻水带以防水；用非金属加强芯将几根束管胶合在一起，具有良好的柔软性；外面不加铠，适用于架空环境使用，以防雷击；◆一般用于需通过户外的较长距离的光缆连接，但由于一般布线于电缆沟中，不存在雷击问题，所以建议只有在协议或用户特殊指定时使用。
3.数字站光缆典型应用及推荐配置数字化变电站中采样值和保护GOOSE等可靠性要求较高的信息传输采用光纤。
光缆的选用根据其传输性能、使用的环境条件决定；➢1) 除线路光差纵联保护专用光纤外，其余宜采用缓变型多模光纤；➢2) 屏保护测控装置或交换机与ODF配线架连接采用光纤跳纤连接；➢3) 室光缆宜采用非金属阻燃增强型光缆，也可采用尾缆或软装光缆联接；➢4) 室外光缆可根据敷设方式采用铠装阻燃光缆；➢5) 为实现光缆规格标准化，光缆芯数宜选取 4 芯、 8 芯、 12 芯、 24 芯；➢6) 每根光缆或尾缆应留有足够的备用芯。
3.1.光缆参数3.1.1.光缆的选择根据其传输性能、使用的环境条件决定，采用缓变型多模光纤。
芯/包直径为62.5/125µm，标称波长为850nm（串口）或1310nm（网口）。
对于我公司在数字化工程应用部分使用1310nm（网口），只有在特殊情况如地区，电压合并单元级联的情况下采用光串口标称波长为850nm。
3.1.2.现主流继电保护厂家装置光纤口配置情况如下：南瑞继保和南自采用LC，南瑞，四方和许继采用ST。
所以对于屏跳纤和室尾缆的选择应根据现场装置实际使用情况来配置，如整站为我公司设备，在已采购接线盒与交换机口为ST口前提下，尾缆和跳纤可选择ST-ST多模光口。
3.2.光缆备料3.2.1.以220kV变电站为例由于国网招标中监控与保护往往为不同厂家中标，根据国网最新58号指导文件，220kV 及以下电压等级变电站，当一次设备采用户外配电装置时，宜集中设置二次设备室，也可根据工程条件将间隔层设备分散布置于配电装置场地；当一次设备采用户配电装置时，间隔层设备可分散布置于配电装置场地。
过程层设备（智能终端和合并单元）宜就地布置于配电装置场地。
因此对于过程层设备组网采用铠装光缆熔接方式，对于间隔层设备应根据布置情况，选择铠装光缆或室尾缆。
对于监控厂家而言，光纤使用集中在交换机屏跳纤，主控室屏间尾缆，户外入主控室的铠装光缆上。
交换机光接口可在采购时定制为ST类型，以一整站20台过程层交换机（22光2电）为例（含6台220kV双网，,4台主变双网，10台110kV双网），大概需要跳纤320条。
.而尾缆方面，由于220kV站各厂家设备都有可能存在，所以室组网光缆有可能存在ST-ST，ST-LC等情况。
一般在实际工程中这部分组网光缆由开列采购。
3.2.2.以110kV变电站为例根据国网招标经验，110kV 保护及监控中标厂家往往为同一家公司，因此在装置及交换机接口确定前提下，按照国网规要求，满足110kV保护及主变直采直跳及组网要求，共需2芯2米ST-ST （62.5/125）多模跳纤100根左右。
根据工程经验，110kV数字化变电站二次设备小室，由于尾缆的应用，可减少跳纤的使用量。
所以按照交换机口数计算跳纤数量不科学。
3.2.3.以保护测控装置为例因考虑工程情况比较复杂，光缆及尾缆长度及接口方式不能确定，以国网满足直采直跳及组网要求。
以下以装置为单位，罗列各装置使用跳纤情况，本表格不考虑过程层交换机跳纤使用情况。
光缆的选型需和装置的光纤接口对应，下表中对我公司典型的自产或外购装置与光纤接口的对应关系进行了总结：国网公司技术规要求的A类交换机按东土科技SICOM3024P系列配置。
数字化智能站中若有要求1588功能，按东土科技SICOM3024PT配置。
站通讯交换机应保证选用同一厂家配置注意：对于数字化装置和合并器，光纤接口需区分波长，原则为：光网口采用多模ST（波长1310nm），光串口和同步对时口采用多模ST（波长850nm）；但光缆的选型不需区分波长。
径按照美国标准4.光缆选型小结：以下为默认的选型规，在协议和用户无特殊要求的情况下，设计选型和生产采购按此执行：➢对于常规站的交换机，设计默认选型为单模LC口宝讯交换机。
➢对于数字站的交换机，设计默认选型为多模ST口东土交换机。
➢对于需通过户外的较长距离的光缆连接，设计默认选型为铠装光缆。
➢对于多模光纤的径，生产默认按照62.5um规格进行采购。
➢对于室光缆的外径，生产默认按照1.8-2.0MM规格进行采购。
➢对于室光缆及防水尾缆的接头，生产需要求供应商对不同接头按照颜色进行区分。
➢对于防水尾缆，之前生产采购过的有两种：第一种为外带较厚的橙色PVC外套；第二种为外带黑色的PE护套；现要求生产默认按照第二种采购。
