相容性理论
• 相容性理论假设沥青是一种高分子浓溶液,
该溶液以沥青质为溶质,以软沥青质为溶剂。
一种沥青能否形成稳定的溶液,关键在于溶
质在溶剂中的溶解度或溶剂对溶质的溶解
能力,这就是所谓的相容着沥青
的老化其化学构造发生变化,溶质与溶剂的
溶解度参数变化幅度不同,溶解度参数差变
沥青混合料的就地热再生
精品文档
*** #######
主要内容
• 一、再生的意义及国内外开展 • 二、再生技术的机理 • 三、就地热再生技术原理 • 四、就地热再生技术施工方法 • 五、再生技术开展趋势
精品文档
精品文档
再生的意义
• 随着使用期的延长，我国的高等级公路大量进入维修养护 期，维修养护、翻修重建的任务越来越重，路面维修产生 的废旧路面材料的再生利用问题日益显现。
精品文档
3、就地热再生技术设备
• 路面再生机 • 路面再生机一般由新加混合料供给装置、铣刨装
置、混合装置和摊铺装置等组成,。由于选择热再 生方式的不同其具体的组成也不同，路面再生机 按施工工艺的不同可分为复拌机和重铺机，这里 主要介绍复拌机，复拌机的构造示意图如下图。
精品文档
• 复拌机主要包括料斗、刮板输送机、路面 加热器、翻松切削器、搅拌器、螺旋布料 器、熨平板、行走系统、自动控制系统等 装置。
分含量较高的新沥青(或再生剂)按
一定比例与老化沥青调和,使沥青
组分匹配的更合理,使旧料中的沥
青质和胶质等高分子化合物更均匀
的分散在芳香分和饱和分中,形成
稳定的胶体构造,使沥青性能得以
恢复。
精品文档
主要内容
• 一、再生的意义及国内外开展 • 二、再生技术的机理 • 三、就地热再生技术原理 • 四、就地热再生技术施工方法 • 五、再生技术开展趋势
相容性理论
• 相容性理论假设沥青是一种高分子浓溶液,
该溶液以沥青质为溶质,以软沥青质为溶剂。
一种沥青能否形成稳定的溶液,关键在于溶
质在溶剂中的溶解度或溶剂对溶质的溶解
能力,这就是所谓的相容着沥青
的老化其化学构造发生变化,溶质与溶剂的
溶解度参数变化幅度不同,溶解度参数差变
沥青混合料的就地热再生
精品文档
*** #######
主要内容
• 一、再生的意义及国内外开展 • 二、再生技术的机理 • 三、就地热再生技术原理 • 四、就地热再生技术施工方法 • 五、再生技术开展趋势
精品文档
精品文档
再生的意义
• 随着使用期的延长，我国的高等级公路大量进入维修养护 期，维修养护、翻修重建的任务越来越重，路面维修产生 的废旧路面材料的再生利用问题日益显现。
精品文档
3、就地热再生技术设备
• 路面再生机 • 路面再生机一般由新加混合料供给装置、铣刨装
置、混合装置和摊铺装置等组成,。由于选择热再 生方式的不同其具体的组成也不同，路面再生机 按施工工艺的不同可分为复拌机和重铺机，这里 主要介绍复拌机，复拌机的构造示意图如下图。
精品文档
• 复拌机主要包括料斗、刮板输送机、路面 加热器、翻松切削器、搅拌器、螺旋布料 器、熨平板、行走系统、自动控制系统等 装置。
分含量较高的新沥青(或再生剂)按
一定比例与老化沥青调和,使沥青
组分匹配的更合理,使旧料中的沥
青质和胶质等高分子化合物更均匀
的分散在芳香分和饱和分中,形成
稳定的胶体构造,使沥青性能得以
恢复。
精品文档
主要内容
• 一、再生的意义及国内外开展 • 二、再生技术的机理 • 三、就地热再生技术原理 • 四、就地热再生技术施工方法 • 五、再生技术开展趋势

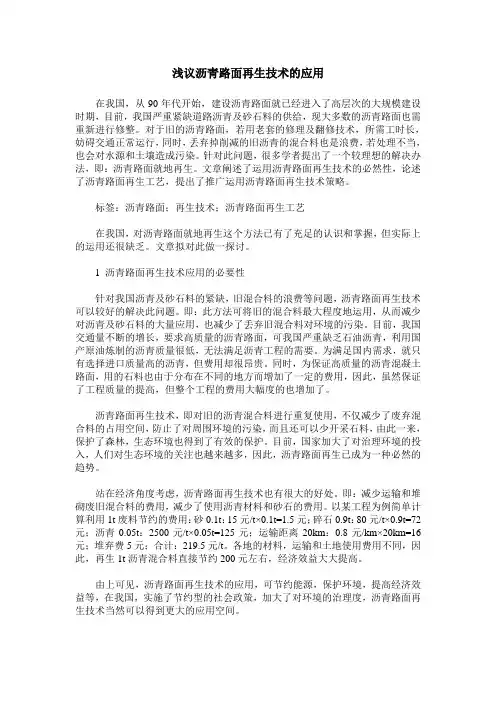

浅议沥青路面再生技术的应用
浅议沥青路面再生技术的应用在我国，从90年代开始，建设沥青路面就已经进入了高层次的大规模建设时期，目前，我国严重紧缺道路沥青及砂石料的供给，现大多数的沥青路面也需重新进行修整。
对于旧的沥青路面，若用老套的修理及翻修技术，所需工时长，妨碍交通正常运行，同时，丢弃掉削减的旧沥青的混合料也是浪费，若处理不当，也会对水源和土壤造成污染。
针对此问题，很多学者提出了一个较理想的解决办法，即：沥青路面就地再生。
文章阐述了运用沥青路面再生技术的必然性，论述了沥青路面再生工艺，提出了推广运用沥青路面再生技术策略。
标签：沥青路面；再生技术；沥青路面再生工艺在我国，对沥青路面就地再生这个方法已有了充足的认识和掌握，但实际上的运用还很缺乏。
文章拟对此做一探讨。
1 沥青路面再生技术应用的必要性针对我国沥青及砂石料的紧缺，旧混合料的浪费等问题，沥青路面再生技术可以较好的解决此问题。
即：此方法可将旧的混合料最大程度地运用，从而减少对沥青及砂石料的大量应用，也减少了丢弃旧混合料对环境的污染。
目前，我国交通量不断的增长，要求高质量的沥青路面，可我国严重缺乏石油沥青，利用国产原油炼制的沥青质量很低，无法满足沥青工程的需要。
为满足国内需求，就只有选择进口质量高的沥青，但费用却很昂贵。
同时，为保证高质量的沥青混凝土路面，用的石料也由于分布在不同的地方而增加了一定的费用，因此，虽然保证了工程质量的提高，但整个工程的费用大幅度的也增加了。
沥青路面再生技术，即对旧的沥青混合料进行重复使用，不仅减少了废弃混合料的占用空间，防止了对周围环境的污染，而且还可以少开采石料，由此一来，保护了森林，生态环境也得到了有效的保护。
目前，国家加大了对治理环境的投入，人们对生态环境的关注也越来越多，因此，沥青路面再生已成为一种必然的趋势。
站在经济角度考虑，沥青路面再生技术也有很大的好处。
即：减少运输和堆砌废旧混合料的费用，减少了使用沥青材料和砂石的费用。
以某工程为例简单计算利用1t废料节约的费用：砂0.1t：15元/t×0.1t=1.5元；碎石0.9t：80元/t×0.9t=72元；沥青0.05t：2500元/t×0.05t=125元；运输距离20km：0.8元/km×20km=16元；堆弃费5元；合计：219.5元/t。
沥青再生技术在高速公路改扩建和路面重建中的应用ppt课件
再生规范 厂拌冷再生
适用于对各等级公路的RAP进行冷 拌再生利用，再生后的沥青混合料根据 其性能和工程情况，可用于高速公路和 一、二级公路沥青路面的下面层及基层、 底基层，三、四级公路沥青路面的面层。 当用于三、四级公路的上面层时，应采 用稀浆封层、碎石封层、微表处等做上
封层。
沥青层就地冷再生
Mix-in-placeRecycling
国内概况
因此我们必须大力推广路面再生应用 技术，充分发挥旧路面材料的“剩余价 值”，促进旧路面材料的循环利用，保护 生态环境，减少资源浪费。
国内概况
近年来，为适应建设资源节约 型、环境友好型社会的要求，北京、 辽宁、广东、江苏、上海、河北、 江西、陕西、天津、山东、吉林等 省市对沥青路面再生技术进行了研 究，并铺筑了面积不等的再生工程。 沥青路面再生技术在我国公路建设 和养护中逐步推广应用。
97年国际经合组织 《道路工程再生利用战略》白皮书
国家
澳大 奥地 比利时加拿大 丹麦 芬兰 法国 日本 荷兰 瑞典 英国 美国 利亚 利
利用率（%） 80 80 100 90 90 95 - 80 100 75 90 80
厂拌热再生 G G G G G G G G G
GG
就地热再生 L L
L GGG
报告主要内容
一、再生技术发展概况 二、分类和适用性分析 三、再生混合料设计 四、国内应用情况和实例
再生混合料设计
再生混合料设计示意图
回收集料
新添集料
RAP
新添沥 老化沥青 青或再
生剂
再生沥青混合料 搅拌
再生混合料设计
一、原路面调查与分析 二、材料 三、混合料设计
再生混合料设计
一、原路面调查与分析
高性能沥青路面厂拌冷再生技术工程应用PPT教案
第4页/共67页
沥青路面再生技术应用背景
据统计，我国每年国省干线公路（包括高速公路和普 通国省道）大中修里程占总里程的比例约为13%，每年国 省干线公路仅沥青面层旧料可回收利用的数量约为2.2亿吨 （含回收和就地利用）。
如果将其换算为1×1×1立方米的体积连续排列，可绕 地球赤道2圈多。
第5页/共67页
而特种乳化沥青厂拌再生混合料呈现了高性能、半柔 性的特点，用于铺筑沥青中、下面层。
第25页/共67页
