PT100测温电路(原理图+pcb板图)
PT100温度测量电路
电阻温度检测器（RTD）除了用于测量温度的热电偶，仪器仪表工程师经常使用电阻温度检测器或RTD。
这些设备的直流电阻变化（几乎）作为线性温度的函数。
或许其中最常见的是PT100，铂为基础的传感器，其电阻在0℃，正是100欧姆，（见表1）。
由于传感器的温度升高其电阻也是如此，在一个合理的线性方式。
表1显示了一个PT100传感器的电阻随温度的变化。
而温度系数略有不同在一个很宽的温度范围内，（通常为0.0036至0.0042欧姆/ º C），它可以被认为是合理恒定在50或100 º C范围内。
普遍接受的平均温度系数为0.00385欧姆每ºC。
据此，PT100往往可以在不超过这个范围线性化使用提供相应的系数进行评估。
这个装置也能承受的温度范围很广，从-200到800 º C的能力，以及一些应用中的温度系数的变化可以容忍的。
此外，PT100提供了稳定和可重复的温度特性。
对于给定的基极电阻R O，一个RTD电阻在T º C为：或ααooRTRTTTTRTR-=--+=)())(1()(... (1)其中R O是基极电阻对应到T O，（在0 º C 100欧姆）和是温度系数（每º C0.00385Ohms）。
因此，R（100℃）= 138.5欧姆。
这种近似提供了相当良好的温度估计高达约300℃，如图1所示，在此之后，非线性就不言而喻了。
图1。
RTD线性模型与实际特性方程（1）假设，在RTD的非线性特性可以忽略不计，即该设备完全是线性的，而许多应用这种近似是可以接受的，这里需要一个更精确的非线性模型，必须使用，如公式概述（ 2）。
))100(1()(32TTCBTATRTRo-+++=（2）其中：A = 3.908E - 3，B = - 5.775E - 7和C = - 4.183E - 12 T <0，C =为T 0> 0。
温度信息可以从一个RTD通过测量其电阻，或者通过应用已知的电流并测量产生的电压，反之亦然。
热电阻pt100温度传感器电路图工作原理图解
热电阻pt100温度传感器电路图⼯作原理图解 PT100是⼀种正温度系数的热敏电阻。
说到什么是正温度系数？就必须要结合负温度系数来讲了。
随着温度的升⾼，电阻的阻值变⼤，就是正温度系数的热敏电阻，相反，如果随着温度的升⾼，电阻的阻值变⼩，就是负温度系数的热敏电阻。
PT100之所以应⽤很⼴泛，不仅是因为它可以测的温度范围宽(零下⼏⼗度到零上⼏百度)，还因为它的线性度⾮常好。
“线性度”，说的直⽩⼀点就是温度每变化⼀度，电阻的阻值升⾼的幅度是基本相同的。
这样，就⼤⼤的简化了我们的程序。
不过，PT100也有它的缺点，就是温度每上升⼀度，阻值变化太⼩了，只有0.39欧姆。
这样就需要硬件上提供⾼精度低噪声的转换。
⽹上流传有很多电路，很多电路其实都是不能当作产品⽤的。
下⾯给⼤家提供⼀种⾼精度的电路，就是成本有些⾼，不过品质好。
对于测温电路，其实有很多可以值得研究的地⽅，⼩电路有⼤智慧。
⽐如，你可以⼀眼就看出来这个电路不能测零下的温度吗？你可以计算出来这个电路可以测量的温度范围是从多少度到多少度吗？你可以修改这个电路，让它可以测到你所需要的温度范围吗？如果把反相(-IN)和同相(+IN)两条线调换，后果如何？ 看看，你觉得电路简单，那么上⾯的问题都可以回答吗？ 电路解释： 越简单的电路，稳定性就越好。
该电路中的四个电阻都需要⽤0.1%精度的。
电路只⽤了⼀个电桥和⼀个差分放⼤器。
R2 R3 R4与PT100组成电桥电路，REF3030为电桥电路提供标准的3.00V电压。
AD623⽤⼀个2K的放⼤反馈电阻精确的把电桥的压差放⼤51倍。
（为什么是51倍，详见AD623的datasheet） PT100接法： 细⼼的⼩伙伴，会研究⼀下PT100的接法。
PT100⼀般有两线和三线的传感器。
因为线本⾝肯定有电阻，⽽上⾯也提到过，每变化⼀度，PT100只变化0.39欧姆，那么如果PT100的线很长的话，电阻就越⼤，线不同，电阻就不同，就肯定会⼤⼤的影响测出来的结果。

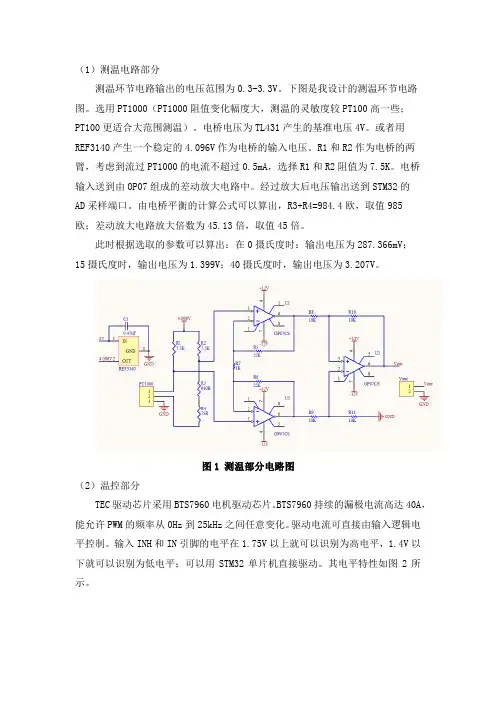

PT1000温度检测和控制
（1）测温电路部分测温环节电路输出的电压范围为0.3-3.3V。
下图是我设计的测温环节电路图。
选用PT1000（PT1000阻值变化幅度大，测温的灵敏度较PT100高一些；PT100更适合大范围测温）。
电桥电压为TL431产生的基准电压4V。
或者用REF3140产生一个稳定的4.096V作为电桥的输入电压。
R1和R2作为电桥的两臂，考虑到流过PT1000的电流不超过0.5mA，选择R1和R2阻值为7.5K。
电桥输入送到由OP07组成的差动放大电路中。
经过放大后电压输出送到STM32的AD采样端口。
由电桥平衡的计算公式可以算出，R3+R4=984.4欧，取值985欧；差动放大电路放大倍数为45.13倍，取值45倍。
此时根据选取的参数可以算出：在0摄氏度时：输出电压为287.366mV；15摄氏度时，输出电压为1.399V；40摄氏度时，输出电压为3.207V。
图1 测温部分电路图（2）温控部分TEC驱动芯片采用BTS7960电机驱动芯片。
BTS7960持续的漏极电流高达40A，能允许PWM的频率从0Hz到25kHz之间任意变化。
驱动电流可直接由输入逻辑电平控制。
输入INH和IN引脚的电平在1.75V以上就可以识别为高电平，1.4V以下就可以识别为低电平；可以用STM32单片机直接驱动。
其电平特性如图2所示。
图2 BTS7960电平特性本身BTS7960可以组成半桥驱动电路，在实际应用中，我将两片BTS7960组成全桥驱动电路。
可以实现对流通TEC电流的方向控制，即可以实现TEC制冷，也可以使TEC进行加热。
实际电路图如图3所示。
图3 TEC驱动电路PWM1接单片机定时器的PWM输出端口，进行占空比的调节。
CONTROL接单片机普通IO口，对BTS7960进行工作和休眠两种状态的控制（当设定为低电平进入睡眠状态）。
DIR接单片机普通IO口，控制流通TEC的电流方向。
当IN 输入为1时,高端MOSFET开通,低端MOS-FET关断,反之则高端关断低端开通。
[整理]pt100温度传感器测量电路.
![[整理]pt100温度传感器测量电路.](https://img.taocdn.com/s3/m/53ab0ac4d1f34693daef3eb6.png)
pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100 的参数,其在0℃到500℃的区间内,电阻值为100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压mV0100.00124.381 100.39 124.850 119.40147.79100 138.51170.64150 157.33192.93200175.86214.68250194.10235.90300212.05256.59350229.72276.79400247.09296.48450264.18315.69500280.98334.42单片机的10 位A/D 在满度量程下，最大显示为1023 字，为了得到PT100 传感器输出电压在显示500 字时的单片机A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到10.466 的结果，而是得到11.635的结果。
实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450 个字，因此，公式中的500℃在实际计算时的取值是450 而不是500 。
pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
Pt1000热电阻温度测量
1 工作原理本系统可以分为五大部分：热电阻温度采集、运行状态显示、继电器控制、键盘输入、风向步进电机控制。
2.1 热电阻温度采集热电阻传感器以其温度特性稳定、测量精图1 Pt1000热电阻温度测量电路度高的特点，在大型中央空调得到了广泛的应用。
采用Pt1000热电阻作为温度传感器的测量电路原理图如图1 所示。
热电阻Rt 与三个电阻接成电桥。
当温度变化时，使得运算放大器的同相输入端的电位发生变化，经过运算放大器放大之后输入到Atmega16单片机进行AD 转换。
由于单片机采用5V 电压作为ADC 的参考电源，而电桥在温度变化为0～100°C 时，输出电压范围为0～0.7V ，所以确定运算放大电路的放大倍数为7,以获得最佳的测量结果。
运算放大电路的电阻按以下公式确定：71045==iu u R R ＋ 456//R R R =取Ω===860,1,6645R k R k R 。
输出电压变化范围大致是0～5V 。
由于ADC 的转换精度为10,故当输入电压为5V 时，其采样值为1023,根据电桥平衡原理，可得到以下公式：)21(1023750-+•=•t t R R R U N V （1） 其中，N ——ADC 数据寄存器的值，U ——电桥电源电压，0R ——Pt1000在0°C 时的电阻1000Ω。
Pt1000热电阻的阻值按以下公式计算：:)1(20t B t A R R t ⋅+⋅+= （2）Rt ——温度为t 时铂热电阻的电阻值，Ω；t ——温度，℃；0R ——Pt1000在0°C 时的电阻1000Ω。
A ——分度常数，A ＝0.00728B ——分度常数，B ＝-0.000000626用Visual 根据以上公式（1）、（2）生成用N 来查找温度t 的程序表格，其代码如下：Private Sub Pt1000()Me .Cursor = Cursors.WaitCursortxtTab.Clear()Dim U As Integer = 9 '电桥电源电压'热电阻0度时的电阻值Dim Pt1000_R0 As Integer = 1000Dim n As IntegerDim sngT As SingleDim sngRt As SingletxtTab.AppendText("const float Pt1000Tab[]={" & Chr(13) & Chr(10))For n = 0 To 1023sngRt = (10000 * n + 7161000 * U) / (7161 * U - 10 * n)sngT = (-const_A + Sqrt(const_A ^ 2 - 4 * const_B * (1 - sngRt / Pt1000_R0))) / (2 * const_B) If n < 1023 Then txtTab.AppendText(Format(Abs(sngT), "0.0") & ", /* " & n & " */")Else txtTab.AppendText(Format(Abs(sngT), "0.0") & " /* " & n & " */" & Chr(13)& Chr(10) & "};")End IfIf n Mod 5 = 0 ThentxtTab.AppendText(Chr(13) & Chr(10))End IfNexttxtTab.SelectAll()txtTab.Copy()Me .Cursor = Cursors.DefaultEnd Sub生成的程序常数表格（1024个值）部分如下：const float Pt1000Tab[]={0.0, /* 0 */ 0.1, /* 1 */0.2, /* 2 */0.2,……63.4, /* 696 */63.5, /* 697 */……99.3, /* 1022 */99.4 /* 1023 */};2.2 运行状态显示本系统采用一块16×4的字符型液晶模块，这种类型的LCD应用很广泛，其控制驱动主芯片为HD44780及其扩展驱动芯片HD44100（或兼容芯片），少量阻、容元件，结构件等装配在PCB板上而成。
pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
PT100四线制测温电路
『电阻式温度检测器』(RTD,Resistance Temperature Detector)－一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。
大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度因此白金作成的电阻式温度检测器,又称为PT100。
1：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2：量测Vo时,不可分出任何电流,否则量测值会不準。
电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。
其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
相关文章: 铂电阻测温电路的线性化设计方法摘要：介绍一种基于A/D转换原理的铂电阻测温的非线性校正方法，分析了铂电阻线性测温的原理，并给出了A/D转换器7135与单片机89C51接口电路及试验数据。
[整理]pt100温度传感器测量电路.
pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100 的参数,其在0℃到500℃的区间内,电阻值为100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压mV0100.00124.381 100.39 124.850 119.40147.79100 138.51170.64150 157.33192.93200175.86214.68250194.10235.90300212.05256.59350229.72276.79400247.09296.48450264.18315.69500280.98334.42单片机的10 位A/D 在满度量程下，最大显示为1023 字，为了得到PT100 传感器输出电压在显示500 字时的单片机A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到10.466 的结果，而是得到11.635的结果。
实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450 个字，因此，公式中的500℃在实际计算时的取值是450 而不是500 。
实用低成本PT100测温电路两例_V1.0
实用PT100测温电路两例概述PT100铂热电阻是一种常用的温度传感器。
其测温原理是利用了金属铂自身电阻随着温度近乎线性变化的特点。
相较于其他测温元件（热电偶和热敏电阻），PT100铂热电阻的热稳定性好、精度高、漂移小，通常用在-200℃~600℃范围内的精密测温系统中。
PT100测温探头一般有2线、3线和4线这几种引线方式。
3线和4线的引线方式，主要是为了后面的调理电路能修正引线电阻带来的影响。
当然，引线越多，探头价格越贵。
PT100铂热电阻在0℃时是100Ω，当温度每变化1℃，电阻变化约0.385Ω。
如果引线电阻1Ω，那么会引入大约2.56℃的误差。
所以设计时应根据实际情况，选用不同的引线方式。
对于要求不高，引线不长（<0.5米）的系统，此时引线电阻很小，一般几十毫欧，引线电阻引入的误差可以忽略，推荐使用2线方式。
对于引线比较长的系统，引线电阻比较大，而且阻值不可预测，则应使用3线或4线方式。
根据IEC60751标准，PT100铂热电阻的阻值与温度之间关系如下：其中：下表是PT100铂热电阻的温度-电阻速查表：温度℃电阻值Ω温度℃电阻值Ω温度℃电阻值Ω温度℃电阻值Ω-20018.5220107.79240190.47460267.56-18027.1040115.54260197.71480274.29-16035.5460123.24280204.90500280.98-14043.8880130.90300212.05520287.62-12052.11100138.51320219.15540294.21-10060.26120146.07340226.21560300.75-8068.33140153.58360233.21580307.25-6076.33160161.05380240.18600313.71-4084.27180168.48400247.09620320.12-2092.16200175.86420253.96640326.480100.00220183.19440260.78660332.79表1PT100温度-电阻速查表PT100铂热电阻温度采集系统主要有两种实现方式：1.恒流方式，2.电桥方式。
pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:GAGGAGAGGAFFFFAFAF传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：GAGGAGAGGAFFFFAFAF单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
实际上，500 个字的理想值GAGGAGAGGAFFFFAFAF是无法靠电路本身自然得到的，自然得到的数字仅仅为 450 个字，因此，公式中的500℃ 在实际计算时的取值是 450 而不是 500 。
450/1023*5/(0.33442-0.12438)≈10.47 。
最新pt100温度传感器测量电路
p t100温度传感器测量电路pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至 650℃的范围.本电路选择其工作在 -19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在 0℃到 500℃的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0100.00124.381100.39124.850119.40147.79100138.51170.64150157.33192.93200175.86214.68250194.10235.90单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为 450 个字，因此，公式中的 500℃在实际计算时的取值是 450 而不是 500 。
PT100测温电路
文件编号：INVT0_013_0008_CBB_01CBB规范PT100测温电路(VER:V1.0)拟制：时间：2009-09-05批准：时间：文件评优级别：□A优秀□B良好□C一般1 功能介绍PT100是铂电阻温度传感器，他适用于-60℃到400℃之间的温度，因其测量范围大，线性度好，稳定性强等特点而被广泛使用。
铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的,当被测介质中存在温度梯度时，所测得的温度是感温元件所在范围内介质层中的平均温度。
2 详细原理图+3.3+15-15+3.3-15+15+3.3AI5-AD恒流源1mAPT100 从-150至+150度阻值39.72-157.33欧PT1000 从-150到+150度阻值397.2-1573.3欧PT100+电压范围0.78V-3.14VPT100 : 拨码开关断开 放大20倍 PT1000：拨码开关选通 放大2 倍+-U1B TL08256784CN1CON212T11PIN1T21PIN1C10.1uC30.1u+-U2ATL08232184D1123C40.1uC61n/2kV+-U1A TL08232184R3 3.3k +-U2B TL08256784C50.1uC20.1uD2123R9100kR4100kR82kR71kR62k R1051kR251k R151kR111k R121kR1418kR1318k SW1SW DIP-112R551k图1 PT100电路原理图为了把PT100的温度变化的电阻信号转换成电压信号以方便微处理器测量，通过恒流源电路将PT100电阻信号转换为电压信号，再经过放大及A/D 转换后送微处理器进行处理。
3 器件功能图1中虚线方框内是产生1mA 的恒流源；二极管D1、D2为箝位作用，将电压限制在0V ～+3.3V ，保护运算放大器的安全工作电压； U2A 为电压跟随器； U2B 为同相输入运算放大器； 4 参数计算1) 恒流源电流计算图1中虚线方框内恒流源是正反馈平衡式,由于负载接地而受到人们的喜爱，使用中也可以把电阻R1取的比负载大的多,而省略跟随器运放。
pt100热电阻传感器测温电路1
目录一、任务 (2)二、原理 (2)2.1基本原理 (2)2.2设计方案 (3)2.3原理框图 (3)三、内容 (4)3．1参数计算 (4)3．2器件选择 (5)3．3 电路图 (6)3. 4 测试数据及分析 (6)四、心得体会和建议 (7)pt100热电阻传感器测温电路一、任务1．了解并且动手制作pt100热电阻传感器2．可以熟练的使用pt100热电阻传感器测量温度的变化。
3．了解pt100热电阻传感器的工作原理及其使用方法。
4．学习pt100热电阻传感器的应用。
二、原理2.1基本原理热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
热电阻的测温原理是导体或半导体的电阻值随着温度的变化而变化的特性。
热电阻大都由纯金属材料制成，目前应用最多的是铜和铂，铂属贵重金属,具有耐高温、温度特性好、使用寿命长等特点,因而得到广泛应用。
表2-1 电阻PT100分度表由表可见，阻值与温度之间的关系是非线性,即:Rt = R0 ( I +αt +βt2 ) ( t在0～630℃之间)式中: Rt —铂热电阻的电阻值,Ω; R0 —铂热电阻在0℃时的电阻值, R = 100Ω; α—一阶温度系数,α= 3.908 ×10 -3 ( ℃) β—二阶温度系数,β= 5.802 ×10 -7 ( ℃) 在实际测温电路中,测量的是铂电阻的电压量,因而需由铂热电阻的电阻值推导出相应的电压值与温度之间的函数关系,即Ut = f (Rt ) = f[ f ( t) ]2.2设计方案铂热电阻测温电路的总体方案为:依据铂热电阻阻值的测量从而计算出(测量)实际的温度。
为了提高测量精度,减少误差,采用三导线单臂电桥测量,测量电压是毫伏级。
为此测量电压必须经过放大器放大后,才能输入到微机A /D或V /F 部分进行计算机处理,从而实现微机数字化温度测量,提高测温的准确性.2.3原理框图PT100测温电路由输入电路、单臂电桥测量电路、运算放大电路、输出电路四部分构成，其原理框图如图2—1所示：图2—1 PT100测温电路原理框图三、 内容3．1参数计算1.R0、R1、RT 构成桥式电路，如图3—1所示：图3—1 三线制接法2.差动放大电路如图3—2所示：图3—2单臂电桥单臂电桥的输出电压为：()()0111R R R R RR E t out ++∆⨯=图3—3 放大电路运算放大电路放大倍数：1.71827=++=R VR R G3．2器件选择1. 差动放大器OP-07 1个2.电阻100Ω 3个 ；1k Ω 1个；5.1k Ω 1个；1 k Ω 3个；2 k Ω 1 个3. 电容1uf 1个4. 热电阻Pt100 1个5. 电位器 2个6. 10V 直流稳压电源7. 导线若干3．3 电路图图2 pt100热电阻传感器原理图3. 4 测试数据及分析表3—1 试验数据2结果分析：测量出的电压输出值与其理论值有些出入，分析原因可能及改进方法有以下几点：（1）.在万用表测量其输出电压时，不同的时刻读到的值不同，造成一定误差。
PT100 铂热电阻测温实验
实验二十四 PT100 铂热电阻测温实验实验知识储备1．铂热电阻工作原理铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。
温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差可以忽略，具有可靠性好、热响应时间短等优点，且电气性能稳定。
铂热电阻是一种精确、灵敏、稳定的温度传感器。
铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小，因此它可以制成各种微型温度传感器探头。
可用于-200～+420℃范围内的温度。
2．PT100 设计参数PT100 铂电阻A 级在0℃时的电阻值R0=100±0.06 Ω；B 级R0=100±0.12 Ω，PT100铂热电阻各种温度对应阻值见分度表23-1。
PT100R 允许通过的最大测量电流为5mA，由此产生的温升不大于0.3℃。
设计时PT100上通过电流不能大于5mA。
图2-1-1铂电阻的温度特性实验目的1．通过自行设计热电阻测温实验方案，加深对温度传感器工作原理的理解。
2．掌握测量温度的电路设计和误差分析方法。
实验内容1．设计PT100 铂热电阻测温实验电路方案；2．测量PT100 的温度与电压关系，要求测温范围为：室温～65℃；温度测量精度：±2℃；输出电压≤4V，输出以电压V方式记录。
3．通过测量值进行误差分析。
实验步骤1、完成系统方案设计；实验方案初步设定为如下：图2-实验方案电路图电阻阻值计算：考虑图中电路，当铂电阻变化ΔR时，电桥电压：ΔU=E2−R3ER3+R0+ΔR0=EΔR02(R3+R0+ΔR0)，只有当R3取很大时才能保持线性。
故取R3为350欧姆，R1和R2以及电位器选用仪器上的变阻器，通过调整使节点1和节点2对应的电压差为零，这样当铂电阻受温度的影响发生变化时就会引起节点间的电压差，在实验时，考虑到差动放大器可以临时调节放大倍数，所以此处放大器只作为更进一步调节的备用元件。
PT100三线制测量电路
PT100三线制测量电路引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。
由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。
本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。
III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA 电流的变化。
此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。
系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。
数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。
最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。
图1 采样电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。
图2 主机电路主机电路如图2。
CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。
PT100温度传感器测量电路
pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器，可以工作在-200°C至650°C的范围•本电路选择其工作在T9°C至500°C范围.整个电路分为两部分，一是传感器前置放大电路，一是单片机A/D转换和显示，控制，软件非线性校正等部分.工作原理:传感器的接入非常简单，从系统的5V供电端仅仅通过一支3K92的电阻就连接到PT100了.这种接法通常会引起严重的非线性问题，但是.由于有了单片机的软件校正作为后盾，因此就简化了传感器的接入方式.按照PT100的参数，其在0°C到500C的区间内，电阻值为100至280.9Q,我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92)*PT100=输出电压(mV),可以计算出其在整百°C时的输出电压，见下面的表格：单片机的10位A/D在满度量程下，最大显示为1023字，为了得到PT100传感器输出电压在显示500字时的单片机A/D转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023*Vcc)/传感器两端电压(mV/°C),(Vcc=系统供电=5V)，可以得到放大倍数为10.466。
关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023*Vcc)/传感器两端电压不能得到10.466的结果，而是得到11.635的结果。
实际上，500个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450个字，因此，公式中的500C在实际计算时的取值是450而不是500。
450/1023*5/(0.33442-0.12438)~10.47。
其实，计算的方法有多种，关键是要按照传感器的mV/C为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499，这样，热心朋友的计算结果就吻合了。
