电流互感器的极性试验

互感器极性判断方法

注意：
1、我在外地网吧，可能逻辑性差，见谅。
2、用上述方法还不准确，还要看“干电池”拉开是否向反启。
3、若无反映，检查接线，对设备容量大的，如变比大的CT可用9V的电池串起来点极性。
4、点、拉等手段应该成为过去。现在现场大多使用三合一（点极性、二次绕组伏安特性）一次升流CT试验仪，太方便了。
互感器的极性如何判断？如何避免其极性接反？
电压互感器(PT)和电流互感器（Ct）是电力系统重要的电气设备,它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。其接线的正确与否,对系统的保护、测量、监察等设备的正常工作有极其重要的意义。在新安装PT、CT投运或更换PT、CT二次电缆时，利用极性试验法检验PT、CT接线的正确性，已经是继电保护工作人员必不可少的工作程序。
5、电压互感器的原理和方法是一样的。
6、对了，“点”和“拉”是瞬时的事，时间不能太长，对CT来说，一次绕组相当短路，时间长了电就放光了，且只有交流才能由互感器反映，点上一瞬间后，就变成直流了。
7、一定要用指针式万用表，数字式的不行。
电流互感器的加极性和减极性是什么意思？
极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1端流向L2。时，二次电流自K1端流出经外部回路到K2。L1和K1，L2和K2分别为同极性端。
反之，就是加器
差动保护因为要在事故的时候检测电网的大电流（接地或短路的时候一次电流会很大，所以二次电流也要持续增长）。通常用上10P10或者10P15 还有10P20也有5P10
10P10级前面的10P是测量等级，后面的10是准确限值系数，也就是说在二次电流可以持续增长10倍（二次额定电流是5A，那么增长10倍就变成50A了）而测量不超过偏差。

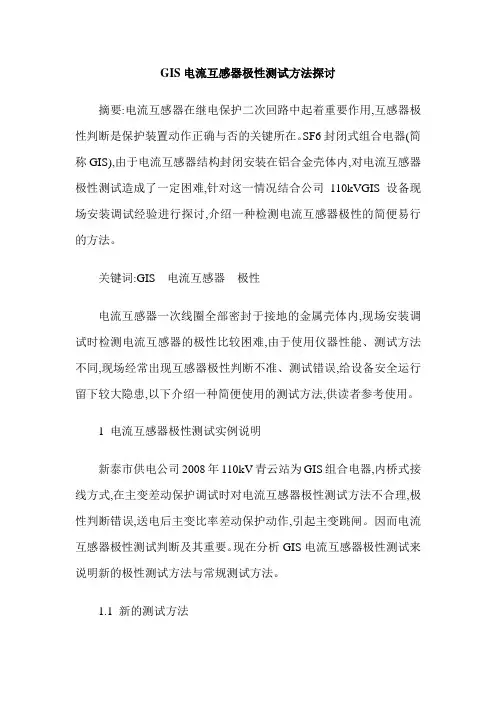

GIS电流互感器极性测试方法探讨

GIS电流互感器极性测试方法探讨摘要:电流互感器在继电保护二次回路中起着重要作用,互感器极性判断是保护装置动作正确与否的关键所在。

SF6封闭式组合电器(简称GIS),由于电流互感器结构封闭安装在铝合金壳体内,对电流互感器极性测试造成了一定困难,针对这一情况结合公司110kVGIS设备现场安装调试经验进行探讨,介绍一种检测电流互感器极性的简便易行的方法。

关键词:GIS 电流互感器极性电流互感器一次线圈全部密封于接地的金属壳体内,现场安装调试时检测电流互感器的极性比较困难,由于使用仪器性能、测试方法不同,现场经常出现互感器极性判断不准、测试错误,给设备安全运行留下较大隐患,以下介绍一种简便使用的测试方法,供读者参考使用。

1 电流互感器极性测试实例说明新泰市供电公司2008年110kV青云站为GIS组合电器,内桥式接线方式,在主变差动保护调试时对电流互感器极性测试方法不合理,极性判断错误,送电后主变比率差动保护动作,引起主变跳闸。

因而电流互感器极性测试判断及其重要。

现在分析GIS电流互感器极性测试来说明新的极性测试方法与常规测试方法。

1.1 新的测试方法进行电流互感器极性测试前,操作拉开FDS21、FDS22快速隔离开关,拉开DS23隔离开关;合上CB21断路器,合上ES21、ES22接地隔离开关,然后断开ES21接地隔离开关SF6封闭金属外壳的接地点,按图示方法把钾电池串联进ES21接地隔离开关的动触头和接地点之间(钾电池负极接地,ES21接地隔离开关的动触头引出接线),这样做的目的是让电流流过TA一次线圈的L1、L2。

电流互感器二次线圈的K1接指针式直流毫安表正极,K2接指针式直流毫安表负极。

接线完毕后,极性试验应采用直流法,由一次侧施加直流,二次用毫安表检查偏转方向,确定极性。

使用指针式直流毫安表时,应该使用不超过100mA的量程表,最好使用100μA(微安)档位,为保证指针偏转方便观察,可以根据实际情况调整为不同档位(调整为指针偏转最明显的档位)。

电流互感器极性检查现场测试常用方法

电流互感器极性检查现场测试常用方法陈冬蕾;燕宝峰;苟晓桐;赵磊【摘要】电流互感器在电力系统中占有重要地位,而电流互感器在安装以及接线过程中有可能出现极性错误,本文对电流互感器极性的测试方法进行了讨论,具有一定的实用参考价值.电流互感器是电力系统中常用的电力设备,通常用电流互感器将大电流变换成小电流,并利用互感器的变比关系配备适当的表计来进行测量,广泛应用于电力系统的继电保护、电能计量、远方测控、系统故障录波等方面.电流互感器绕组极性错误,需及时进行更改,否则会造成计量错误、保护装置拒动或误动等隐患.【期刊名称】《内蒙古石油化工》【年(卷),期】2015(000)008【总页数】3页(P66-68)【关键词】电流互感器;极性;变比【作者】陈冬蕾;燕宝峰;苟晓桐;赵磊【作者单位】天津大学电气与自动化工程学院,天津300072;天津大学电气与自动化工程学院,天津300072;中国能源建设集团有限公司新疆电力设计院,新疆乌鲁木齐830001;天津大学电气与自动化工程学院,天津300072【正文语种】中文【中图分类】TM450.7电流互感器是电力系统中常用的电力设备，通常用电流互感器将大电流变换成小电流，并利用互感器的变比关系配备适当的表计来进行测量，广泛应用于电力系统的继电保护、电能计量、远方测控、系统故障录波等方面。

电流互感器绕组极性错误，需及时进行更改，否则会造成计量错误、保护装置拒动或误动等隐患。

1 电流互感器极性检查现场测试常用方法新投运及运行中的电流互感器由于本身极性及二次绕组配线不正确，造成保护装置误动和拒动，由此而引发的事故时有发生。

因此在电力设备交接试验和预防性试验规程中对电流互感器极性检查有明确要求：GB 50150-2006《电气装置安装工程电气设备交接试验标准》［1］中9.0.8条款规定：“检查互感器的接线组别和极性，必须符合设计要求，并应与铭牌和标志相符”。

DL／T 596-1996《电力设备预防性试验规程》［2］中第七章相关条款规定：“电流互感器在大修后及必要时需进行极性检查，要求与铭牌标志相符”。

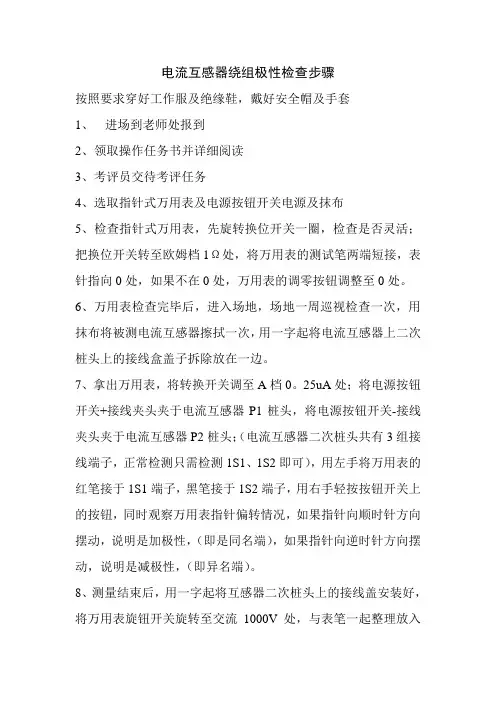

电流互感器绕组极性检查步骤

电流互感器绕组极性检查步骤
按照要求穿好工作服及绝缘鞋，戴好安全帽及手套
1、进场到老师处报到
2、领取操作任务书并详细阅读
3、考评员交待考评任务
4、选取指针式万用表及电源按钮开关电源及抹布
5、检查指针式万用表，先旋转换位开关一圈，检查是否灵活；把换位开关转至欧姆档1Ω处，将万用表的测试笔两端短接，表针指向0处，如果不在0处，万用表的调零按钮调整至0处。

6、万用表检查完毕后，进入场地，场地一周巡视检查一次，用抹布将被测电流互感器擦拭一次，用一字起将电流互感器上二次桩头上的接线盒盖子拆除放在一边。

7、拿出万用表，将转换开关调至A档0。

25uA处；将电源按钮开关+接线夹头夹于电流互感器P1桩头，将电源按钮开关-接线夹头夹于电流互感器P2桩头；（电流互感器二次桩头共有3组接线端子，正常检测只需检测1S1、1S2即可），用左手将万用表的红笔接于1S1端子，黑笔接于1S2端子，用右手轻按按钮开关上的按钮，同时观察万用表指针偏转情况，如果指针向顺时针方向摆动，说明是加极性，（即是同名端），如果指针向逆时针方向摆动，说明是减极性，（即异名端）。

8、测量结束后，用一字起将互感器二次桩头上的接线盖安装好，将万用表旋钮开关旋转至交流1000V处，与表笔一起整理放入
盒中，拆除电流互感器上的电源接线夹头并整理好，一起放回原来取工具的地方。

9、清理现场，填写检查结论，交考评员处，报告结束。

10、出场。

电流互感器二次桩头：。

检查电流互感器的变比和极性试验工艺

检查电流互感器的变比和极性试验工艺一、试验准备1(人员组织表1 序号项目单位数量备注1 工作负责人人 1 全面负责2 试验员人 2 操作、记录 2(仪器、设备及材料配置表2 序号名称型号技术规格单位数量备注1 继电器试验器 TPR-22V 台 12 交流电流表 D26-A 5A,0.5级块 1交流电流表 1A,0.5级块 10- 360? 3 数字相频计 DPF-30N 块 1 1级4 试验连线条 65 开关板块 16 计算器台 17 原始记录本本 1二、操作程序1(试验流程图试验准备选择仪器仪器检查接线测试填写报告记录测试完毕2(试验接线图继电器 ,220V 试验器相频仪L1 k1L2 流互 k2图1 电流互感器变比、极性测试接线图三、试验步骤1(试验准备该项试验应在被试物安装就位后进行，试验准备按表1、表2准备。

2(选择仪器根据试验要求,检查电流互感器变比和极性选用继电器试验器坐电流源、相频仪观察相位、电流表测量一次、二次电流值。

3(仪器检查由于仪器设备到达现场，经过长途运输和装卸，所以试验前必须对仪器作必要的检查工作。

首先检查外观应完好无损，然后作通电检查，检查无误后方可使用。

4(接线试验按图1接线, A1选10A电流表; A2选1A电流表。

5、测试(1)对于电流互感器采用双表法检查变比误差;(2)在互感器的一次侧施加电流，在电流表A1读取一次电流I1。

在电流表A2读取二次电流I2，记录测量的一次值和二次值;同时读取相频仪显示的角度值Ф。

(3)降电流至零，切断电源，进行计算核对变比误差计算:K=I1/I26(记录测试时应记录:仪器型号、编号、被试设备铭牌、试验结果。

记录使用墨水笔，字迹要清晰。

记录本采用专门的原始记录本。

记录测试数据时应复述，操作人确认后方可记录。

7(测试完毕测试完毕后，恢复拆除的外部接线，由工作负责人检查确认。

工作负责人应对原始记录进行审核，内容包括:记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验人签字是否完整，检查无误后，审核人应签字。

【电力技术】电流、电压互感器极性的规定意义及检测方法

【电力技术】电流、电压互感器极性的规定意义及检测方法1相量的起因大家知道，我们的发电机原理是导体切割磁力线产生电动势，而发电机定子绕组的三相排列是按照三相平均分360度排列的，随着发电机转子的转动，感应出三相电动势。

发电机顺时针转动，就产生了A相超前B相1200的相位，B相超前C相1200的相位，C相超前A 相1200的相位，发电机每分钟转动3000转，那么每秒转数就是3000/60秒=50周，这个就是我们说的50HZ的来由，反过来，每转一周的时间（T=1/f）就是1/50=0.02秒就是20毫秒，也就是说完成一个360度的变化需要20毫秒。

下面我们可以形象的从相量图和波形图看出相位关系。

当电动势作用在负载上时，由于负载的性质由电阻、电感、电容组成的阻抗决定，使得电流与电压之间表现出不同的相位：下面我们就沿着这个主线进一步分析相量在保护中的应用2电流、电压互感器减极性标记的含义及意义1电流、电压互感器减极性标记的含义及意电压互感器的接线及极性是保证全站所有保护相量正确的最基本的因素，所有需要判断方向的保护都必须首先要求电压极性正确，为了统一标准，我们现在规定：所有电压互感器不论是新投，还是因某种原因检修更换二次线，都必须保证电压互感器二次从极性端正出，也就是说电压互感器正极性。

请看如下示意图1-1：保证了电压互感器的正极性，就为我们在考虑变电站内各个保护装置的方向以及在带负荷测相量的时候，提供了一个基础，因为就算有的保护装置不需要判别方向，也需要通过电流、电压之间的相位关系来确定电流互感器极性是否正确，当做这个工作的时候，我们需要关注的是流经保护安装处的负荷性质、潮流流向、电压互感器极性，只有采集好全部信息，才能确定保护二次回路的接线的正确性。

因此，我们规定：要求电压互感器的正极性。

从上图中可以看出电压互感器一次电流从一次线圈的极性端流入，这个不是刻意做的，而是一次必须要这么接线，这是一次安装的工艺所必须的，那么二次线圈的引出线就必须从极性端引出，非极性端结成N线在主控室一点接地，这样就能保证电压互感器UA、UB、UC的正极性。

电流互感器试验报告

(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH2/光伏进线一柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH3/光伏进线二柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH4/无功补偿出线柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH6/计量柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：(试验日期：2018年06月21日)一、铭牌数据安装地点：10kV AH7/出线柜二、变比、极性测试天气：晴温度：31℃湿度：45 %三、励磁特性试验四、绝缘电阻使用仪器：5585、JTJS-Ⅱ、ZC11D-5 AD29IZ经以上各项试验,确认合格。

试验人员：。

pt、ct原理接线方式极性测试

电流互感器的极性
电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。电流互感器
的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。（也可理解为一次电流与二
次电流的方向关系）。按照规定，电流互感器一次线圈首端标为 L1，尾端标为 L2；二
Ki=
I1N I2N
=Hale Waihona Puke N2 N1急剧增加而达到饱和状态。由于二次绕组感
应电势与磁通变化率成正比
（E=nΔ Φ /Δ t），所以在磁通值过零瞬间，二次绕组产生很高的电势，可以达到数千伏甚至更高，从而危及人身以及设备的安全。
特别强调的一点：运行中的电流互感器二次侧绝对不允许开
路。
因此，运行中的电流互感器二次侧不允许开路。同
是一个降流变压器，其一次侧的匝数远少于二次侧匝数，一般只有一匝到几匝。使用时，将一次侧与被测电路串联，二次侧与负载串联。
路运行的变压器。
电流互感器的一次、二次额定电流之比，称为电流互感器的额定电流比，用Ki表示：电流互感器在运行过程中，如果二次侧开路，则二次侧的去磁磁势为零，而一次侧磁势仍为不变，它将全部用来激磁，激磁磁势较正常的增大了许多倍，引起铁芯中磁通
按绝缘介质分为
⑴干式电流互感器 : 由普通绝缘材料浸渍绝缘漆作为绝缘；
⑵浇注绝缘电流互感器 : 由环氧树脂或者其他树脂混合材料浇注成型； ⑶油浸式电流互感器 : 由绝缘纸和绝缘油作为绝缘；
⑷气体绝缘互感器:由FS6气体作为主绝缘。
保护用电流互感器的选择
保护用电流互感器的性能应满足继电保护正确动作的要求,首先应保证在稳态对称短路电流下的误差不超过规定值。

电流互感器伏安特性、变比、极性实验记录

电流(A) 3S1,3S2
电压(V)
结论调试人员
审批
日期
电流互感器伏安特性、变比、极性实验记录
中国十五冶二公司（电）表
工程名称贵冶2007年修电解高配改造安装地址母联
用途
馈
电
施工图号
产品型号 LZZBJ9-10A1
额定电压 12KV
额定频率 50HZ
准确级 0.5级
电流比 1000:5 设备种类
100
200
200
300
300
200
R60" 100000 100000 100000 100000 100000 100000
耐压后
R15"
200
200
300
200
200
300
耐压实验
互感器经工频耐压27KV,一分钟无击穿闪络.
A
相
B
相
C
相
极性测试
测量极性
同相
同相
同相
保护极性
同相
同相
同相
A
相
B
相
C
A相
出厂编号
B相
C相
710187 710186 710184
工厂号 A相
出厂日期 B相 C相
2007.1 2007.1
A-D
B－D
C－D
单位(MΩ)
R60"
100000
绝缘电阻
R15"
200
100000 100000 100000 100000 100000
耐压前
200
150
230
200
250
R60" 100000 100000 R15"

用直流法检测并判断电流互感器电压互感器的极性及进行绝缘试验

用直流法检测并判断电流互感器电压互感器的极性及进行绝缘试验一、用直流法检测并判断电流互感器、电压互感器的极性及进行绝缘试验：1、用万用表测量互感器极性的步骤：首先询问考官互感器是否退出运行⑴、准备材料：绝缘手套、放电棒、毛巾、三根测试线，一块万用表，一块2500V兆欧表、螺丝刀一把、短接线、电池、沙纸。

⑵、检查绝缘手套是否完好，如坏，征询监考老师，如监考教师说怎么办，回答说换新的。

⑶、检查接地线，两端都要检查，如一端掉，戴绝缘手套接好。

⑷、对电流互感器进行放电，先放一次侧，后放二次侧，各个接线端纽都要进行放电，放电后，手套放在放电棒上以备下次再用。

⑸、用沙纸对电流互感器一次、二次接线端纽进行除锈，用毛巾对电流互感器一次、二次接线端纽和外壳进行清扫。

⑹、检查万用表，用螺丝刀对万用表进行静态调0。

⑺、把红色测试线接在万用表+端纽上，黑色测试线接到＊端纽上，两线搭接，表计打到Ω档和100Ω档位上进行动态调0。

⑻、用仪表对电流互感器一次、二次接线端纽进行导通。

⑼、把万用表红色测试线另一端接二线的S1接线桩上，黑色测试线的另一端接到S2接线桩上。

⑽、把电池的红色线接到电流互感器一次P1接线桩上，黑色线接到P2接线桩上。

按红色电池按纽三次，看表指针偏转方向，正偏为减极性。

把测试结果写在答题纸上。

⑾、戴绝缘手套双手握放电棒未端进行放电，一次、二次各接线桩都要进行放电。

拆除接线。

处，用完后打到空档装好。

⑶、测量前必须挂接地，进行放电处理。

⑷、测量完取下接线时戴上绝缘手套。

⑸、测三次极性。

2、测量互感器的绝缘电阻：⑴、在测量极性后已经对电流互感谢器进行放电，先对2500V兆欧表外观进行检查，红色测试线接仪表L端纽上，黑色测试线接在仪表E端纽上，摇动兆欧表先进行开路检查，指针是否指向∞，后慢摇请监考老师帮忙进行短路检查，看指针是否回零。

然后用熔丝将一次侧和二次侧分别短接起来。

⑵、把兆欧表黑色测试线的一端接在电流互感器的二次接线桩上，摇动仪表请监考老师戴好绝缘手套帮忙在把红色的测试线另一端接在一次接线桩上测试1分钟读出指针所指的数值，把红色测试线拿开，停止摇动仪表。

电流互感器伏安特性、变比、极性实验记录

B
相
C
相 498.8：5 498.5：5
496.8：5 497.6：5 B 相 C
0.516 1.519 2.010 5
出线端子伏安特性 2S1 ,2S2 3S1 ,3S2
相
电流(A) 0.567 1.008 1.684 5 电流(A) 电压(V)
0.519 1.525 2.515 5
电压(V) 82.0 85.7 87.5 95.6 83.2 86.2
91.4 97.1 81.9 87.4 91.4 98.2
结论
调试人员
审批
日期
电流互感器伏安特性、变比、极性实验记录
中国十五冶二公司（电）表
德兴铜矿大山选矿厂22500t/d系统工程-半自磨安装安装地址工程名称馈电施工图号用途
3H2 07905685 12KV 500/5 额定频率设备种类工厂号 2010.4.26 2010.4.26 2010.4.26 单位(MΩ) 200 100000 200 200 耐压前耐压后 50HZ
产品型号准确级名牌数据额定输出制造厂
LZZB-12/50A1 额定电压 0.5级 15VA 上海通用电器 A-D 电流比
短时电流 31.5KA/4S
A相 A11004052 A相出厂 B相 A11004049 出厂日期 B相编号 C相 A11004055 C相 B－D C－D 100000 100000 200 100000 200 200 100000 100000 200 100000 200 100000
B
相
C
相 498.8：5 497.5：5
497.6：5 496.4：5 B 相 C
0.516 1.503 2.061 5

10KV电流互感器试验

二、绝缘电阻及交流耐压试验
项目
绝缘电阻(MΩ)
交流耐压（KV）
一次对二次地
二次对地
二次之间
试验电压
时间
相
别
A
2500
2500
2500
33
1
C
2500
2500
2500
33
1
试验结论
合格
测试仪器
ZC11D-5-2500V/10000MΩ兆欧表、ZC11D-5-500V/500MΩ兆欧表、YD10/100KV试验变压器、KZFX-5/0.25交流控制箱
10KV电流互感器试验
一、铭牌参数( 1ห้องสมุดไป่ตู้KV线路进线柜 )
型号：LZZBJ9-10额定电压10KV额定电流比：75/5A额定频率：50Hz
准确级：1S1-1S2 0.5 / 2S1-2S2 10p额定容量：10VA出厂日期：2018-10厂家：
出厂编号：A相：18100344 相：18100343
三、极性试验
端子标志
相别
A
B
C
实测变比
极性试验
实测变比
极性试验
实测变比
极性试验
1S1-1S2
75/5
减极性
75/5
减极性
75/5
减极性
2S1-2S2
75/5
减极性
75/5
减极性
75/5
减极性
试验结论
合格
测试仪器
HC-601B互感器综合特性测试仪
试验人:
试验日期:试验温度:21

220KV变电站电流互感器极性校验方案1

220KV变电站电流互感器极性校验方案
一、对电流互感器极性进行校验：
一般电流互感器在投入运行前应当校验极性，常用的直流法校验接线如下图所示。

当开关DK合上瞬间，毫安表或万用表指针向“＋”端子方向偏转，则表明毫安表或万用表“＋”端子所接的互感器二次端子K1与接在电池匝极的互感器一次端子L1为同极性。

若开关DK 合上瞬间，毫安表或万用表指针向“一”端子方向偏转，则表明L1与L2两点的极性相反。

二、检查电流互感器变比、伏安特性等试验报告，确认符合标准；
三、对255馈线电流互感器带符合校验极性：
1、确认225、2256、2251、2252在分位；
2、确认2279、2275在合闸位置；
3、分别对A、B、C三相进行加流试验：
在电流互感器一次侧分别施加300A电流，相位角可以根据现场不同，观察微机保护装置内电流大小及相位角。

4、根据保护装置内电流采样情况并与试验数据进行对照，在误差范围内保持一致，画出向量图。

电流大小基本相等，方向一致，确认极性的正确性。

互感器极性和变比试验

互感器极性和变比试验
变压器和互感器的一次、二次侧都是交流，所以并无绝对极性，但有相对极性。

测试互感器的极性很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的使带有方向性的继电保护误动作。

测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。

进行互感器的联结组别和极性试验时，检查出的联结组别和极性必须与铭牌标记及外壳上的端子符号相符。

例如：一台型号为LCWB-110的电流互感器，其铭牌数据如下：
一次额定电流为2×300/5A，额定电压为110KV。

二次标记：S1—S2，300/5；S1—S3，600/5.。

在交接试验中，连同二次引线在“端子箱”处测量变比、极性，当测试到4S1—4S2，变比120；4S1—4S3，变比60。

其极性为“加”与铭牌值相比较，不相符，而其余二次绕组都与铭牌值相符。

经检查发现，电流互感器的二次端子与“端子箱”所连接的二次引线，连接错误，将二次引线重新连接在“端子箱”处，再次进行测量4S1—4S2、4S1—4S3变比、极性均与铭牌值相符。

测试互感器的极性和变比的方法哟直流法、比较法和自动变比测试仪法。

目
前现场常用的是DCBC-S 全自动变比组别测试仪来测量。

电流互感器极性的接法及其测试方法

电流互感器极性的接法及其测试方法发布时间：2023-02-24T05:21:42.114Z 来源：《中国电业与能源》2022年第19期作者：李国军[导读] 电流互感器为变电站内的二次设备提供电流的测量数据李国军广东电网有限责任公司河源源城供电局广东河源 517000摘要：电流互感器为变电站内的二次设备提供电流的测量数据，其中电流互感器的极性时其重要特性之一，其正确性直接关系到保护、测量、计量的准确性，一旦电流互感器极性存在错误，会给变电站安全稳定运行造成严重影响。

因此在电流互感器投运必须进行极性测试，以防接线错误导致极性弄反。

本文介绍了直流法、交流法等极性测试方法，讨论了各种方法的特点，推荐使用电流法作为现场测试的优先选项。

在电流互感器投运后还需进行带负荷测试作为最后一道防线，对功角关系进行判断以确保电流互感器的极性完全正确。

关键词：电流互感器；极性；电流法；带负荷测试1 引言电流互感器是变电站中常用的一种电力设备，它将较大的一次电流转换为较小的二次电流，经过的适当变比关系给继电保护装置、测控装置、电能计量装置提供电流的测量数据。

电流互感器绕组极性一旦错误，则会造成保护装置拒动或误动、测量或计量错误等严重后果，因此务必保证电流互感器的组别以及极性正确。

对于电流互感器在新投运、技改大修后或者其他必要情况时，必须对电流互感器进行极性检查。

本文阐述了变电站内电流互感器极性的接法，并对现场电流互感器极性测试的方法进行了讨论，具有一定的实用参考价值。

2 电流互感器极性的接法2.1 变压器电流互感器极性的接法变压器二次设备需要电流测量数据的设备一般包括保护、测控、母线差动以及计量等，电流互感器各个绕组的二次侧分别用电缆接入对应的装置中，以220kV变压器电流互感器为例，如下图所示，其中电流互感器极性端P1均指向母线侧。

图1 220kV变压器电流互感器二次绕组分布对于变压器的差动保护，其电流的正方向，是指电流从母线流入变压器。

电流互感器极性的测试方法!

5.3交流法的优点
当互感器的变比在5以下，用交流法检测极性既简单又准确，当变比较大时，由于U1和U3数值很接近，电表较难判断，因此不宜采用。
6 结束语
在现场二次回路和电压、电流互感器的极性检测中，要求有极高的准确性和可靠性，新方法符合上述客观需要，经反复实验和论证，新方法值得大力提倡和推广，相信今后它将代替传统统的极性检测方法
1.1直流法
电压和电流互感器的传统极性检测直流法可按图1接好线，使用干电池和高灵敏度的磁电式仪表进行测定。检测极性时，将电池的正极接在一次线圈的K端上，而将磁电式仪表（如指针式电流表或毫伏表）的正极端接在二次线圈的K端上。当开关S瞬间闭合时，仪表指针偏向右转（正方向），而开关S瞬间断开时，仪表指针则偏向左转（反方向），则表明所接互感器一、二次侧端子为同极性。反之，为异极性。
质量是维护客户忠诚的最好保证，苏尔电气一如既往真诚为您服务
5新旧方法比较
5.1新法优点
在现场三相一组的电压或电流互感器连接的极性检测中，新法具有测量次数少，测量准确度高，判断依据简单直观，操作方便，可大幅度提高检测工作的效率，是较高级的极性检测方法。适用于三相连接的继电保护二次回路中的电压或电流互感器的极性测定。
5.2直流法的优点
对于单个单相电压或电流互感器的极性判断，直流法具有原理简单，测量设备接线简便，操作不复杂等优点。适用于单个互感器极性的检测和判断。
下面讨论一种特殊状态，当初始时刻电路中无电流通过时，如果强制性地使某一闭合面包围的部分电路中流入一定量的相对于初始状态额外的电流，由于离开包围部分电路的任一闭合面的各支路的电流的代数和为零，所以必有同量的电流流出那部分电路，则可在流出的闭合面的另一支路上串联一只交流安培计测量。那么，当被包围的部分电路为电压和电流互感器的内部电路时，则其中任两相的同极性或异极性将影响流出包围的互感器内部电路电流的大小，然后结果将体现在交流安培计的读数上。下面以电流互感器的星形和三角形两种连接情况来具体说明。

电流互感器的极性试验

测量电流互感器的极性的方法很多，我们在工作时常采用的有以下三种试验方法：①直流法；
②交流法；③仪器法。

1直流法
见图1。

用1.5～3V干电池将其正极接于互感器的一次线圈L1，L2接负极，互感器的二次侧K1接毫安表正极，负极接K2，接好线后，将K合上毫安表指针正偏，拉开后毫安表指针负偏，说明互感器接在电池正极上的端头与接在毫安表正端的端头为同极性，即L1、K1为同极性即互感器为减极性。

如指针摆动与上述相反为加极性。

图1直流法测电流互感器极性
2交流法
见图2，将电流互感器一、二次线圈的L2和二次侧K2用导线连接起来，在二次侧通以1～5V的交流电压(用小量程)，用10V以下的电压表测量U2及U3的数值若U3=U1-U2为减极性。

图2交流法测电流互感器极性
3仪表法
一般的互感器校验仪都有极性指示器，在测量电流互感器误差之前仪器可预先检查极性，若指示器没有指示则说明被试电流互感器极性正确(减极性)。
