基坑支护图纸说明
深基坑钢管桩支护方案设计检算
目录1 基坑支护总体概况 (2)1.1支护结构布置 (2)1.2支护参数选定 (3)2 基坑支护稳定性计算 (4)2.1ML19#墩承台基坑支护验算 (4)2.2MR21#墩承台基坑支护验算 (7)3 结论及建议 (10)1 基坑支护总体概况1.1 支护结构布置XXXX立交桥与铁路线路斜交角为80.1度。
上部采用左右分幅箱梁，每幅孔跨布置为2×56mT构，桥梁部分全长112m,其中2×44m为转体施工段。
平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m,左幅桥主墩承台距陇海铁路防护栏7.47m。
承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示：图1.1 M R21#墩承台基坑支护平面图（单位:m）图1.2 M L19#墩承台基坑支护平面图（单位:m）图1.3 M R21#墩承台基坑支护立面图（单位:c m）图1.4 M L19#墩承台基坑支护立面图（单位:c m）1.2 支护参数选定1.2.1 支护材料工程量工程项目及材料名称数量长度(m) 重量(kg)ML19#墩12m长Ф600×10mm钢管桩43 12 75078 I32工字钢 2 4.9 565.46I32工字钢 2 27.9 3219.66I32工字钢 2 10.9 1257.86C20护壁砼18.67（m3）MR21#墩12m长Ф600×10mm钢管桩42 12 73332 I32工字钢 2 5 577I32工字钢 2 27 3115.5I32工字钢 2 11 1269.4C20护壁砼15.09(m3)合计12m长Ф600×10mm钢管桩148.4（T）I32工字钢10.005（T）C20护壁砼33.76（m3）ML19#墩基坑开挖：3358.68方，MR21#墩基坑开挖：2782.76方1.2.2 支护土层参数根据设计图纸中设计说明及现场实地勘查，该地区土质主要为失陷性黄土质，属于低液限粉质粘土，经查《公路桥涵地基与基础技术规范》（JTG D63－2007）、《土力学》、《建筑地基与基础设计规范》（GB50011－2010）等相关资料可取以下相关的参考特性值。
深基坑钢管桩支护方案检算
目录1 基坑支护总体概况 (2)1.1支护结构布置 (2)1.2支护参数选定 (3)2 基坑支护稳定性计算 (4)2.1ML19#墩承台基坑支护验算 (4)2.2MR21#墩承台基坑支护验算 (7)3 结论及建议 (10)1 基坑支护总体概况1.1 支护结构布置XXXX立交桥与铁路线路斜交角为80.1度。
上部采用左右分幅箱梁，每幅孔跨布置为2×56mT构，桥梁部分全长112m,其中2×44m为转体施工段。
平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m,左幅桥主墩承台距陇海铁路防护栏7.47m。
承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示：图1.1 M R21#墩承台基坑支护平面图（单位:m）图1.2 M L19#墩承台基坑支护平面图（单位:m）图1.3 M R21#墩承台基坑支护立面图（单位:c m）图1.4 M L19#墩承台基坑支护立面图（单位:c m）1.2 支护参数选定1.2.1 支护材料工程量工程项目及材料名称数量长度(m) 重量(kg)ML19#墩12m长Ф600×10mm钢管桩43 12 75078 I32工字钢 2 4.9 565.46I32工字钢 2 27.9 3219.66I32工字钢 2 10.9 1257.86C20护壁砼18.67（m3）MR21#墩12m长Ф600×10mm钢管桩42 12 73332 I32工字钢 2 5 577I32工字钢 2 27 3115.5I32工字钢 2 11 1269.4C20护壁砼15.09(m3)合计12m长Ф600×10mm钢管桩148.4（T）I32工字钢10.005（T）C20护壁砼33.76（m3）ML19#墩基坑开挖：3358.68方，MR21#墩基坑开挖：2782.76方1.2.2 支护土层参数根据设计图纸中设计说明及现场实地勘查，该地区土质主要为失陷性黄土质，属于低液限粉质粘土，经查《公路桥涵地基与基础技术规范》（JTG D63－2007）、《土力学》、《建筑地基与基础设计规范》（GB50011－2010）等相关资料可取以下相关的参考特性值。
基坑支护设计总说明
基坑支护设计总说明一、设计依据1、《建筑基坑支护技术规程》JGJ120-2012；2、《基坑工程技术规程》（湖北省地方标准）DB42/159-2012；3、《建筑桩基技术规范》JGJ94-2008；4、《建筑地基基础设计规范》GB50007-2002；5、《钢结构设计规范》GB50017-2003；6、《混凝土结构设计规范》GB50010-2002；7、《建筑地基处理技术规范》JGJ79-2002；8、《建筑基坑工程监测技术规范》GB50497-2009；9、《武汉市深基坑工程设计文件编制规定》WBJ-1-2001；10、武建{2005}273号文件；11、融建家园岩土工程勘察报告。
12、《融建家园总平面图》（电子版）13、《融建家园地下室承台基础结构布置图》（电子版）二、工程概况1、本项目设计000=25.90m，场地绝对标高整平至24.90（-1.00m），基坑周边标高为-5.70～-5.90m，开挖深度4.50-4.70m，基坑周长约202.8m，地下室开挖面积约2369.4㎡。
根据湖北省地方标准《基坑工程技术工程》（DB42/T159-2012）的规定，确定本项目基坑重要性等级为东北角AB段、南侧和西侧为一级，其余为二级。
本项目基坑工程有效使用期为12个月。
三、支护形式及地下水控制措施1、支护形式本项目地下室基坑坑段采用桩撑、悬臂桩和二级放坡+搅拌桩增强加固支护。
2、地下水控制措施上层滞水控制措施为埋管引流，明沟抽排和喷射混凝土止水，搅拌桩帷幕止水。
四、主要材料1、混凝土强度等级a、喷射混凝土：C20。
b、垫层及地下室周边回填混凝土：C15。
c、支护桩、立柱桩位C30，冠梁、围檩和支撑梁：C30。
2、钢材a、钢筋：φ-HPB235（原I级钢）；-HRB335（原II级钢）；-HRB400（原III级钢）。
b、钢筋性能和质量必须符合国家现行标准和行业标准的规定，并应有各项性能的质量证明书或检验报告。
排桩+预应力锚索 基坑支护 设计说明
第二部分：基坑支护设计图纸：详后。
第一部分：基坑支护设计说明目录一、工程概况二、设计依据三、基坑支护设计标准、使用年限、设计荷载、计算软件四、地形及地貌、场地的工程地质及水文地质条件五、基坑支护结构设计原则六、基坑支护结构类型比选七、基坑支护结构设计概要八、主要材料九、基坑支护结构施工组织方案十、主要施工步骤十一、主要施工技术要求十二、基坑监测十三、基坑支护应急措施十四、基坑施工质量检验及验收十五、主要工程量十六、其它需要说明的事项第一部分：基坑支护设计说明一、工程概况1．工程名称：2．建设单位：3．工程地点：4．设计单位：5．勘察单位：6．施工、监理单位：7．用地面积：13838平方米。
8．总建筑面积：约138000m2（地上约102000 m2，地下约36000 m2）。
9．建筑层数：地上45层，地下3层。
10．建筑高度：主屋面标高约195.0m。
地下室底板面相对标高为-16.900m。
11．设计地面标高：暂定±0.000标高相当于绝对标高约为23.950m。
12．自然地面标高：绝对标高约为18.500~23.000m。
13．地下室平面尺寸：87.5m（长）x78.45m（宽）。
14．结构型式：现浇钢筋混凝土结构，框架-核心筒体系。
15．基础型式：机械钻孔嵌岩灌注桩，地下室边界处最厚基础约1.5m。
二、设计依据本工程初步设计所遵循的主要标准、规范、规程、资料：1．《建筑结构可靠度设计统一标准》（GB 50068－2001）2．《岩土工程勘察规范》（GB 50021-2001，2009年版）3．《高层建筑岩土工程勘察规程》（JGJ 72-2004）4．《建筑地基基础设计规范》（GB 50007－2002）5．《建筑桩基技术规范》（JGJ 94－2008）6．《建筑地基处理技术规范》（JGJ 79-2002）7．《建筑基坑支护技术规程》（JGJ 120-99）8．《建筑边坡工程技术规范》（GB 50330-2002）9．《基坑土钉支护技术规范》（CECS 96:97）10．《锚杆喷射混凝土支护技术规范》（GB 50086-2001）11．《混凝土结构设计规范》（GB 50010－2002）12．《高层建筑混凝土结构技术规程》（JGJ 3-2002）13．《高层建筑筏形与箱形基础技术规范》（JGJ 6-2011）14．《工程测量规范》（GB 50026－2007）15．《建筑工程设计文件编制深度规定》（2008年版）16．《工程建设标准强制性条文》（房屋建筑部分，2009年版）17．《XX中心大楼岩土工程勘察报告》(详细勘察)18．《市XX中心试桩质量检测报告》19．业主提供的由有关部门审批通过的实施本设计所需的批准文件。

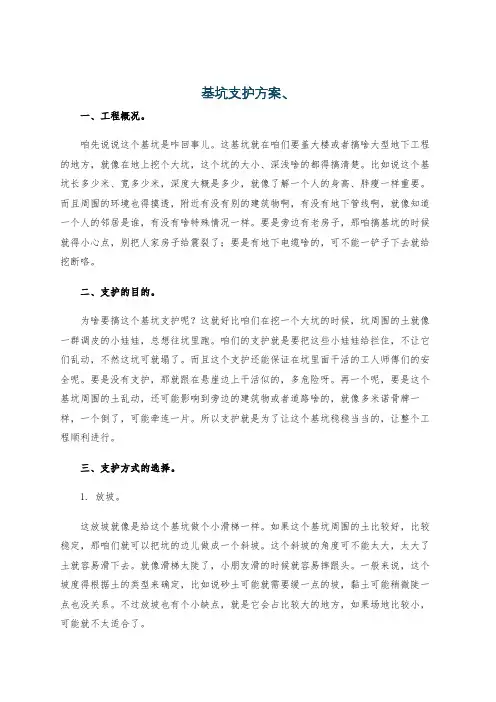

基坑支护方案、
基坑支护方案、一、工程概况。
咱先说说这个基坑是咋回事儿。
这基坑就在咱们要盖大楼或者搞啥大型地下工程的地方，就像在地上挖个大坑，这个坑的大小、深浅啥的都得搞清楚。
比如说这个基坑长多少米、宽多少米，深度大概是多少，就像了解一个人的身高、胖瘦一样重要。
而且周围的环境也得摸透，附近有没有别的建筑物啊，有没有地下管线啊，就像知道一个人的邻居是谁，有没有啥特殊情况一样。
要是旁边有老房子，那咱搞基坑的时候就得小心点，别把人家房子给震裂了；要是有地下电缆啥的，可不能一铲子下去就给挖断咯。
二、支护的目的。
为啥要搞这个基坑支护呢？这就好比咱们在挖一个大坑的时候，坑周围的土就像一群调皮的小娃娃，总想往坑里跑。
咱们的支护就是要把这些小娃娃给拦住，不让它们乱动，不然这坑可就塌了。
而且这个支护还能保证在坑里面干活的工人师傅们的安全呢。
要是没有支护，那就跟在悬崖边上干活似的，多危险呀。
再一个呢，要是这个基坑周围的土乱动，还可能影响到旁边的建筑物或者道路啥的，就像多米诺骨牌一样，一个倒了，可能牵连一片。
所以支护就是为了让这个基坑稳稳当当的，让整个工程顺利进行。
三、支护方式的选择。
1. 放坡。
这放坡就像是给这个基坑做个小滑梯一样。
如果这个基坑周围的土比较好，比较稳定，那咱们就可以把坑的边儿做成一个斜坡。
这个斜坡的角度可不能太大，太大了土就容易滑下去。
就像滑梯太陡了，小朋友滑的时候就容易摔跟头。
一般来说，这个坡度得根据土的类型来确定，比如说砂土可能就需要缓一点的坡，黏土可能稍微陡一点也没关系。
不过放坡也有个小缺点，就是它会占比较大的地方，如果场地比较小，可能就不太适合了。
2. 土钉墙。
土钉墙就像是在土里面插很多小钉子，把土给固定住。
先在土坡上钻孔，然后把土钉插进去，再在外面喷上混凝土。
这些土钉就像小爪子一样，紧紧抓住土，不让它跑。
土钉墙比较适合那种地下水位比较低，土的自立性比较好的情况。
就像一个团队，土钉就是一个个小队员，大家齐心协力把土坡给守住。
浅基坑放坡喷锚加木桩或槽钢组合支护施工图
基坑支护设计
一、施工方案1、工程概况1.1工程情况简介本工程为中信新城〃凯旋蓝岸基坑支护工程，设计单位为湖南大学设计研究院有限公司，本基坑侧壁的安全等级为二级，结构重要性系数为 1.0，本基坑的设计使用年限为1年。
坑顶采用反坡排水，反坡坡度3%，用80厚C15素混凝土硬化，硬化宽度不小于2米，以防坡顶水流入基坑。
坡面设φ50PVC管泄水，坑底设排水沟和集水井，排水沟用MU10砖和M10水泥砂浆砌筑。
沟底用C10混凝土浇筑，集水井沿坑底周边设臵，中距30米，长宽1米，深1米。
材料：混凝土：喷射混凝土C20，散水及垫层C15，水泥为普通硅酸盐水泥，等级32.5MPa。
2、编制依据本次基坑支护工程施工方案编制遵循下列技术标准：中信新城〃凯旋蓝岸基坑支护工程设计图纸。
《建筑基坑支护技术规程》(JGJl20-99)《建筑基坑工程监测技术规范》(GB50497-2009)《工程测量规范》(GB50026-2007)《建筑地基处理设计规范》(JGJ79-2002)3、场地工程地质条件概述4、施工部署4.1项目管理组织机构及人员职责本工程施工现场设项目经理部，并按“建设工程项目管理规范”GB/T50326-2006执行，实行项目经理责任制，要求各技术人员尽心尽职，抓好各个施工环节。
为保证质量按期完成，经我司精心安排，决定选派技术水平过硬的管理人员组成有力的管理体系，成立一个项目部，，以保证工程顺利进行。
4.2项目管理组织机构4.3主要人员职责4.3.1项目经理职责（1）代表企业实施施工项目管理。
贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业业的合法权益。
（2）建立健全项目经理质量保证体系，组织本工程项目的质量策划，对工程质量和安全全面负责。
（3）贯彻实施公司质量体系管理，监督和领导项目班子的管理人员认真行使其质量职责与权限。
（4）配备符合项目实施要求的各种资源，科学组织施工，搞好全过程的质量管理。
关于基坑支护和土方开挖图纸稳定的承诺说明
二、关于基坑支护和土方开挖图纸稳定的
承诺说明
ＸＸ住房和城乡建设局：
本公司现申报工程“基坑支护和土方开挖阶段”的施工许可证。
设计单位承诺：本工程基坑支护和土方开挖阶段的施工图设计文件已完成，满足国家规范标准和工程质量安全要求。
建设单位承诺：本工程的建设方案已稳定，后期如因规划或现场问题造成的一切调整由本公司自行承担。
本工程建设和设计单位愿意承担因违反承诺造成的一切责任及损失。
建设单位：（盖章）
日期：
设计单位：（盖章）
日期：
设计单位负责人签名：
（盖注册执业师专用章）
日期：
－３４－。
基坑支护、地基加固工程施工说明书及附图精选全文完整版
可编辑修改精选全文完整版基坑支护、地基加固工程施工说明书及附图基坑支护施工说明一、支护结构形式支护结构采用支护桩+内支撑形式。
支护桩采用拉森Ⅳ型钢板桩，钢板桩顶高出围堰顶标高30cm，围檩均采用I40b及I45b双拼工字钢每两米加一道加劲肋。
角撑采用钢管，钢材选用Q235b，焊条选用E43型。
各构件均采用焊接，除钢板桩与围檩连接采用点焊配合局部满焊，其余构件均采用满焊。
管道沟槽采用对撑，承台采用四角撑。
二、钢支撑施工方案1、管道基坑支护主要采用φ426×12mm钢管支撑支护，由于基坑深度不同，分为单层钢支撑及双层钢支撑，设置在钢板桩上的围檩上。
单层位置为地面向下1.5m处安装一道钢支撑；双层位置为地面向下1m处及基坑底部向上3m处各安装一道钢支撑。
钢支撑示意图承台基坑内只设置角撑，钢围檩采用I45b双拼工字钢制作而成。
由于钢支撑均为角撑，为防止钢围檩由于侧向受力而产生位移，需在钢围檩上焊接抗剪蹬，将钢围檩与拉森钢板桩卡死。
2、钢围檩安装方法及流程钢围檩采用2I45b组合钢围檩。
钢牛腿三角托架采用L75*10角钢加工焊接制作而成。
每节钢围檩设置不少于3个钢牛腿三角托架，间距4m沿钢围檩中心处等距布置，转角等位置根据现场实际情况增设钢牛腿三角托架。
三角托架与拉森钢板桩焊接牢固，然后在其上安装钢围檩，钢围檩与拉森钢板桩之间的缝隙，采用细石混凝土填充密实，保证钢围檩与钢板桩之间贴合密实，能够均匀受力。
牛腿示意图钢腰梁转角示意图钢管支撑与腰梁连接示意图3、钢支撑架设方法及流程钢支撑架设极具时间性和协调性，支撑架设的时间、位置及预加力的大小关系到深基坑稳定的成败。
钢支撑架设随土方开挖一同施工，土方开挖至钢支撑标高下0.5后及时架设钢支撑。
基坑开挖时，钢支撑采用人工配合50T吊车架设及拆除。
由于钢支撑长度较短，所以吊装和拆除钢支撑时，利用1台50T整体起吊钢支撑，将钢支撑从地面吊起后应将两端调整水平后，吊运至架撑处，再向下下放钢支撑到所在位置处，此时可拆除钢丝绳，起吊千斤顶至钢支撑处加力至设计要求，并加塞钢楔子塞紧。
