FPΣ高速脉冲输出功能上
高速脉冲输出
单段操作脉冲例子
多段操作脉冲例子
这是一个三段的包络表，假设包络表的首地址为VB500，第一段初始周 期时间为500us，最后周期时间100us，200个脉冲，增量为-2 第三段初始周期时间为100us，最后周期时间500us，400个脉冲，增量 为+1
包络表
多段操作脉冲例子
STL
Network 1 LD SM0.1 R Q0.0, 1 CALL SBR_0
MOVW -2, VD503
MOVD 200, VD505
多段操作脉冲例子-3
多段操作脉冲例子-4
MOVD 4, SMD72 ATCH 3, 19 ENI PLS 0 MOVB 16#89, MB67
单段操作脉冲例子
Network 1 LD SM0.0 MOVB 16#8D, SMB67 MOVW 500, SMW68
MOVD 4, SMD72
ATCH 3, 19
ENI PLS 0 MOVB 16#89, MB67
PTO 操作
• PTO 提供指定脉冲个数的方波(50% 占空比) 脉冲串发生 功能，周期可以用微秒或毫秒为单位指定，周期的范围是 50 到65,535 微秒或2 到65,535 毫秒。如果设定的周期是 奇数会引起占空比的一些失真，脉冲数的范围是1 到 4,294,967,295，如果周期时间少于2 个时间单位就把周期 缺省地设定为2 个时间单位，如果指定脉冲数为0 就把脉 冲数缺省地设定为1 个脉冲。 • 状态字节中的PTO 空闲位(SM66.7 或SM76.7) 用来指示 可编程脉冲串完成，另外根据脉冲串的完成调用中断程序， 如果使用多段操作，根据包络表的完成，调用中断程序。 • PTO 功能允许脉冲串的排队，当激活的脉冲串完成时， 立即开始新脉冲的输出，这保证了顺序输出脉冲串的连续 性。
FPΣ高速脉冲输出功能(上)
6.4 脉冲输出功能本章节是对有关FP∑输出功能作了介绍6.4.1 脉冲输出功能的概述用到的指令和控制器●利用FP∑的脉冲输出功能，可以控制脉冲串输入形式的电机驱动器，来实现定位控制。
●专用指令F171（SPDH）能够根据设置的初始速度、最大速度、加/减速时间以及目标值，自动输出所要求的脉冲，实现梯形升降速的定位控制。
●专用指令F171（SPDH）还能实现自动回原点功能。
●专用指令F172（PLSH），可以实现点动（JOG）的脉冲输出。
目标值也可以被设置，以便脉冲输出能在目标值匹配时停下来。
●专用指令F174（PL0H），能实现脉冲输出和数据表一致，以便定位控制依照数据表来工作。
●专用指令F175（SPSH），能实现线性插补控制。
通过指定合成速度，加/减速时间以及目标值，这条指令使用线性插补控制实现脉冲输出。
●专用指令F176（SPCH），能实现圆弧插补控制。
用户可以从两种形成圆弧的方法中选择其一。
一种是指定经过的位置，另一种是指定一个圆心位置。
通过指定不同的参数，脉冲使用圆弧插补实现输出。
注意：直线插补控制指令F175（SPSH）和圆弧插补控制指令F176（SPCH）只能和C32T2控制单元配合使用。
设置系统寄存器当使用脉冲输出功能时，应将相应通道的系统寄存器No.400和No.401设置为“不使用高速计数器”。
6.4.2 几种脉冲输出方式正/反向脉冲 输出方式在这种方法中，控制器使用双向脉冲工作，一个为正向旋转脉冲，另一个为反向旋转脉冲图84：FP ∑脉冲输出功能—CW/CCW 输出方式脉冲+方向 输出方式（正向：关/反向：开）在这种方法中，控制器使用一个脉冲输出指定速度，用开/关信号指定旋转方向。
在这种模式下，当旋转方向信号为“关”的时候正向脉冲工作。
图85：FP ∑脉冲输出—脉冲+方向输出方式1脉冲+方向在这种方法中，控制器使用一个脉冲输出指定速度，用开/关信号指定旋转方向。
在这种模式下，当旋转方向信号为“开”的时候正向脉冲工作。
FP0高速脉冲输出功能位置控制整理版
FP0高速脉冲输出功能脉冲输出功能利用FP0的高速计数器功能，可以实现两路脉冲信号的输出。
并且，若与脉冲控制的电机（如步进电机或数字式交流伺服电机等）一起使用，配以FP0的专用指令，可实现定位控制、梯形升降速控制、原点返回和点动等功能。
概述●利用FP0的脉冲输出功能，可以控制脉冲串输入形式的电机驱动器，来实现定位控制。
●指令F168能够根据设置的初始速度、最大速度、加/减速时间以及目标值，自动输出所要求的脉冲，实现梯形升降速的定位控制。
●F168指令也能实现自动回原点功能。
●利用指令F169，可以实现点动（JOG）的脉冲输出。
设置系统寄存器当使用脉冲输出功能时，应将相应通道（CH0或CH1）的系统寄存器No.400和No.401设置为“不使用高速计数器”。
设置方法请参考“7.4.3的系统寄存器表”。
F168 位置控制（梯形控制/原点返回）根据设定的参数，从特定的输出点（Y0或Y1）输出特定形式的脉冲信号。
说明：●若控制标志（Control flag）（R903A或R903B）为OFF，且控制触点（如R0）为ON状态时，则从指定的输出点（Y0或Y1），按照数据表给定的参数输出一个特定形式的脉冲串。
● 数据表用于指定位控运动的控制码、起始速度、最大速度、加速/减速时间或目标值等。
● 根据加/减速时间，输出频率从起始速度升到最大速度。
通道 控制标志 当前值 目标值 方向输出 原点接近原点输入CH0 R903A DT9044，9045 DT9046，9047 Y2 DT9052，bit2 X0CH1 R903B DT9048，9049 DT9050，9051 Y3 DT9052，bit6X1运行模式说明：● 增量模式<相对值控制>根据目标的设置设定值，来输出相应脉冲数的脉冲。
将控制码（Control code ）设置为H02（即：增量模式；正向：OFF ；反向：ON ），当目标值为正时，方向信号输出为OFF ，同时高速计数器的当前值增加。

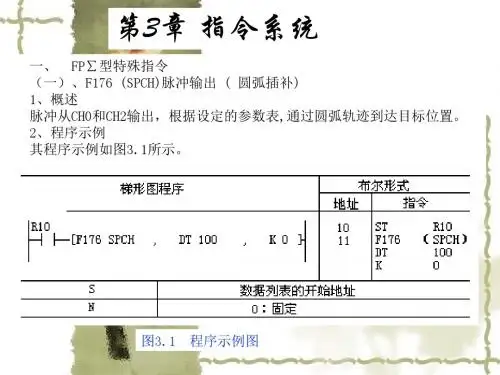

一、FP∑型特殊指令(一)、F176(SPCH)脉冲输出(圆弧
4、系统控制的工艺流程 工艺流程图如3.33所示。
图3.33 系统工艺流程图
图3.36 系统设计的梯形图
6、控制程序说明 （1）按动启动按钮后，触点X0闭合，定时器T0、T1、T2、T3依次得电， 定时时间长度为6s、2s、6s、4s，其定时总的长度为红绿灯的一个循环 周期18s。当系统在触点X0闭合的情况下，每隔18s所有动作循环一次。 （2）在触点X0闭合的同时，中间继电器R100得电，同时定时器T4得电， 定时时间长度为4秒。在触点闭合后6s后，定时器T0的常开点闭合，电间 继电器R100失电，同时定时器T4失电。定时器T4是用于控制东西方向的 绿灯亮的时间，其与定时器T0的时间差为绿灯闪的时间。 （3）中间继电器R100得电后，R110闭合。继电器R100东西方向绿灯动 作的标志位，R110是东西方向绿灯闪的标志位。当R100得电时，绿灯动 作，R110得电时，绿灯由常亮转为闪烁，闪烁的周期为1s. （4）当定时器T0的常开点闭合时，输出继电器Y1动作，东西方向黄灯 亮，其动作时间为定时器T1的设置值。 （5）当定时器T1的常开点闭合时，输出继电器Y0动作，东西方向红灯 亮，其动作时间为T2、T3定时的时间之和。 （6）南北方向的红绿灯的控制说明可参照上述说明。
2、控制要求 （1）按下正转启动按钮SB1，三相交流接触器KM1、KMY得电，电动机 开始正转启动， 2s后KMY断开，KMΔ 接通，即完成正转启动。 （2）按下停止按钮SB2，电动机停止运行。 （3）按下反转启动按钮SB3，电动机反转启动运行，且KM2,KMY接通。 2s后KMY断开，KMΔ接通，即完成电机的Y/Δ启动。
FPΣ高速脉冲输出功能(下)

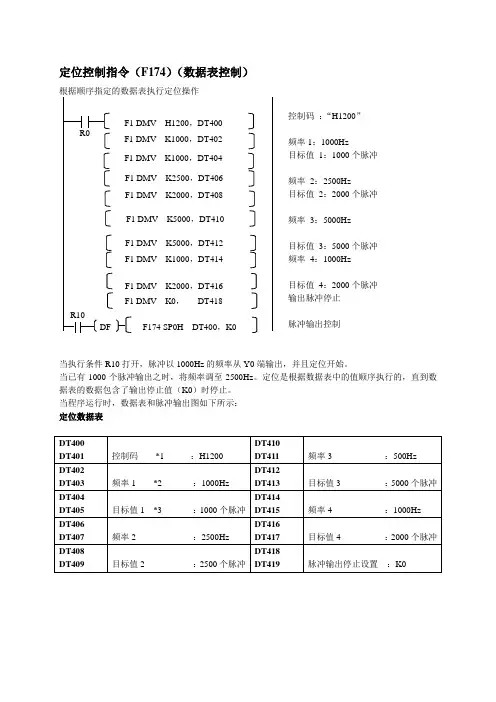

定位控制指令（F174）（数据表控制）当执行条件R10打开，脉冲以1000Hz 的频率从Y0端输出，并且定位开始。
当已有1000个脉冲输出之时，将频率调至2500Hz 。
定位是根据数据表中的值顺序执行的，直到数据表的数据包含了输出停止值（K0）时停止。
当程序运行时，数据表和脉冲输出图如下所示： 定位数据表(*2): 频率（Hz）“K 常数”1.5Hz到9.8kHz [K1 到K9800（单位：Hz）]（接近9.8kHz的最大误差大约为-0.9kHz）*设定“K1”表示1.5Hz48Hz到100kHz[K48 到K100000（单位：Hz）]（接近100kHz的最大误差大约为-3kHz）191Hz到100kHz[K191 到K100000（单位：Hz）]（接近100kHz的最大误差大约为-0.8kHz）(*3): 目标值（K214783648—K214783647）设定的32位数据的目标值应该在下表所示范围之内。
脉冲输出图频率（速度）（Hz）500025001000高速计数器经过值（脉冲数）0 1000 3000 8000 10000开关：R10R903A(R903C)当指令F174（SP0H）的执行条件（开关）打开时，高速计数器控制标志R903A（R903C）打开，当经历值达到10000且脉冲输出停止时，R903A（R903C）关闭。
脉冲输出指令（F175）（直线插补）脉冲从X 轴（CH0）和Y 轴（CH2）输出，这样矢量速度就是初速度，值为500Hz ，最大速度为5000Hz ，加/减速时间为300ms ，控制两个轴的直线插补以达到目标位置。
当程序运行时，定位数据表和定位路径如下所示：定位路径Y轴（CH2）20005000X轴（CH0）（*2）矢量速度（初速度，最大速度）（Hz）（K常数）1.5Hz到1000kHz [K1到K100000]1.5Hz只用来表示0°或90°的角，并且用K1表示1.5Hz。
第5章 西门子S7-200系列PLC功能指令(脉冲输出)
3） PTO的，允许脉 冲串排队。PTO输出多段脉冲的方式有两种： ●单段PTO：定义一个脉冲串，输出一个脉冲 串 (特性参数通过特殊寄存器分别定义) 。 ●多段PTO：集中定义多个脉冲串，按顺序输
出多个脉冲串(特性参数通过包络表集中定义) 。
▲单段PTO 实现的方法 用指定的特殊标志寄存器定义脉冲串特性 参数（每次定义一个脉冲串）。一个脉冲串输 出完成后，产生中断。在中断服务程序中再为 下一个脉冲串更新参数，输出下一个脉冲串。 ◎优点： 各脉冲段可以采用不同的时间基准。 ◎缺点：单段PTO输出多段高速脉冲串时，编程 复杂，且参数设置不当会造成脉冲串之间的不平 滑转换。每个脉冲串输出期间周期值不能改变.
2）特殊寄存器
每个 PTO/PWM 都有一组配套参数： ● 1个 8位的控制字节 ● 1个 8位的状态字节 ● 1个 16位的周期值 ● 1个 16位的脉宽值 ● 1个 32位的脉冲数量 对于多段 PTO，还有 ● 1个 8位的段字节 ● 1个 16位包络表起始地址
这些参数存放在系统指定的特殊标志寄存器中
高速脉冲输出指令控制 PLC 从指定的输出 端输出高速脉冲信号。 1. 高速脉冲输出的几个概念 1) 高速脉冲输出的形式 ● 高速脉冲串输出 PTO :
( Pulse Train Output )
输出指定数量，占空比为50% 的方波脉冲串。
● 宽度可调脉冲输出 PWM :
( Pulse Width Modulation )
名称及功能描述
SMW70
SMW80
PWM的脉宽值，字型，范围0～65535，16位无符号 数
SMD72
SMD82
PTO的脉冲数，双字型， 范围：1～4294967295，32位无符号数
松下PLC位置控制入门
关于控制代码
关于控制代码
关于控制代码
FP-X晶体管输出型
20KHz × 2轴 100KHz × 2轴
FP－X 脉冲输出功能一览表
使用的输入/输出接点编号 使用的存储区域
控制中标志 过程值区域 目标值区域
通道(No.)
CH0 高速 CH1 独立 CH2 中速 CH3
CW或Pulse CCW或Sign 原点输入 近原点输入 输出 输出
DT90350
DT90351 DT90354 DT90355 DT90358 DT90359 DT90362 DT90363 合成速度 20kHz 合成速度 100kHz
Y0
Y1
X4
Y2
Y3
X5
R911D DT90353 DT90356
Y4
Y5
X6
R911E DT90357 DT90360
Y6
Y7
X7
DT9052的使用说明
DT90052
高速计数器控制标志 →对象PLC:FPΣ 可以通过MV指令(F0)写入数值，对高速计数器进行复位、计数禁止、高速计 数器指令(F168)的终止及清除。 通道指定
15 14 原点近旁输入 0：OFF 1：ON 高速计数器清除 0：继续 1：清除 硬件复位 0：允许 1：禁止 计数 0：允许 1：禁止 软件复位 0：不复位 1：复位 3 2 1 0
Pulse输出 Sign输出 原点输入 近原点输入
使用的存储区域
控制中标志 过程值区域 目标值区域
最大输 出频率
相关指令
CH0
Y0
Y1
X2
DT90052 <bit2>
DT90044 R903A DT90045
FPΣ的高速计数器与脉冲输出
图5.2 FP∑的脉冲输出功能
图5入，如来自传感器或编码器的信号。当计数达到 目标值的时候，这一个功能使需要的输出接通或断开。 和一个通用电机驱动器配合，脉冲输出功能就能够实现位置控制。 使用专 用的指令，实现梯形图的控制，位置返回和复合运行。 使用专用的指令， PWM 输出功能能够得到占空比可调的的输出脉冲。 二、高速计数器 通道的数目：内置的高速计数器有四个通道。高速的计数器分配的通道数将 会根据正在使用的功能改变而变化。 计算范围从 K-2,147,483,648,到K2,147,483,647（32 位二进制编码），其计数 范围如图5.4所示。 内置的高速计数器是一个环形计数器。所以，如果被计数的数值超过最大值， 它将返回到最小值。同样的，如果计数的数值下降到最小值，它将返回最大值继 续计数。
第5章 FPΣ的高速计数器与脉冲输出 功能及其应用
一、FPΣ内置高速计数器的功能和脉冲输出功能 当使用高速计数器的时候 ，在 FPΣ内部有三个功能。高速的计数器功能 应用如图5.1所示。
图5.1 FP∑的高速计数器功能
高速计数器的功能是对外部信号计数，如从传感器或是编码器采样到的信号。当 计数达到目标值时，这就能控制打开或是关闭设定输出。 脉冲输出功能应用如图5.2所示。PWM输出功能如图5.3所示。
最大值 =
+2,147,483,647 +2,147,483,646 +2,147,483,645 -2,147,483,646 -2,147,483,647
最小值 =
-2,147,483,648
图5.4 高速的计数器的计数范围
松下FPX编程指令
■高速计数器一致ON，一致OFF时的中断
程序启动方法
(i) 用系统寄存器进行计数的设定。（没有必要进行外 部中断设定。）
(ii) 在程序中编制中断程序，高速计数与中断程序对应 如下。
高速计数 通道
中断程序
ch0
INT0
ch～ 1
INT～ 1
ch7
INT7
ch8
INT8
ch9
INT9
chA
INT11
chB
注）设定值与中断输入触点之间的关系，请参阅「执行 允许/禁止」的示例。
说明 当中断程序被禁止时，即使发生INT0中断输入，也可以 使用ICTL指令清除INT0中断。
主程序
ICTL 指令(INT0 清除)
执行
执行
INT0 程序 INT1 程序 INT0 输入
执行 清除
INT1 输入
禁止/允许
禁止
允许
注）由于INT0被清除，INT0程序即使在被允许后也不被 执行。因为INT1未被清除，所以在允许执行之后 INT1程序将被执行。
<示例>设置如下时,允许中断INT1和INT2，禁止中断 INT0和INT3～INT13。
bit15
bit0
13 12 11 10
（INT 编号）
■编程时的注意事项
●对于FP0，不指定INT5～7。 ●对于FPΣ，不指定INT8～13。 ● 对 于 FP−X ， 使 用 脉 冲 输 入 输 出 插 卡 时 ， 可 指 定
X0 DF
ICTL, H0, HF
X0:ON 时，允 许 INT0～INT3
<示例3>在INT0程序执行结束以后清除INT0以外的中断。
INT 0 R0
第十一部分：高速脉冲输出的使用
运 动 控 制 简 介
运动控制按反馈方式分类： 1. 开环运动：步进电机，无编码器返回值。 2. 半闭环运动；伺服电机，编码器值返回到伺服 驱动器。 3. 全闭环运动；编码器值返回到控制器。
脉 冲 输 出
介 绍
PTO/PWM
脉 冲 输 出
介 绍
PTO/PWM
PWM简介： 1. 程序符号：
2. 符号解释： PLS：pulse（脉冲）的英文缩写； EN:使能位； Q0.X：指定脉冲输出端口（Q0.0或Q0.1） ENO：正确执行开始时输出位。
高速脉冲输出的使用
一．运动控制简介 二．脉冲类型PTO及PW来自介绍 三．高速脉冲输出指令讲解
四．脉冲输出控制字节各位详解
五．脉冲输出控制步进/伺服接线图示例
六．单段PTO脉冲输出串程序的编程
七．多段PTO脉冲输出包络的编程
运动控制按运动方式分类： 1. 点位运动：不关心路程，只关心结果的位置。 2. 旋转运动：不关心路程，只关心结果的角度。 3. 轨迹运动：对过程和结果都要关注。 运动控制按控制模式分类： 1. 位置控制： 2. 速度控制： 3. 电流控制：
PLC控制伺服电机接线.dwg 相关计算： PLC的Q0.0和Q0.1最大脉冲频率Fm=20KHZ； 步进电机转一圈所需要的脉冲：N=200P/R； 假如丝杆导程为5mm：5mm/R=5mm/200P； 设：走500mm，速度10mm/s，求脉冲频率f，脉冲周期 t和PLC所发脉冲数。 1.500mm=100R；200*100=20000；（所发脉冲数）； 2.10mm/s，10mm/2R，10mm/400P：400P/s，f=400HZ; 3.t=400P/s=2.5ms; 4.精度：0.025mm；习惯说法：2.5个丝的精度。 5.最高速度：20000P/S,5mm/200P，则500mm/s。
FP-X手册
可编程控制器晶体管输出型新登场脉冲输出功能内置4轴。
2轴直线插补时,2组可同时进行!●本目录的监控器画面全部是由嵌入合成的。
AFPX-C60（已安装扩展插件的状态）AFPX-C30（已安装扩展插件的状态）AFPX-C14（已安装扩展插件的状态）小型PLC内，通过高速处理速度0.32μsec，也可对应要求高速扫描的用途。
※1 基本指令占35%和高级指令（数据转送、四则运算）占65%组合而成的5K步的程序。
小型机身内置了4轴高速脉冲输出功能。
2轴直线插补时,2组可同时进行。
凸轮的电子化控制、单元化生产设备及液晶定位的XY平台＋Z轴控制、纸箱及热交换导管的立体弯曲加工、小型线圈的高密度绕线机等生产设备中所需的伺服电机、步进电机等的款式将越来越丰富，并趋向于多轴化设计。
其中的FP-X把4轴脉冲输出功能内置于小型机身中，成为既可节省空间又可降低成本又可进行多轴控制，且适用于小型设备控制的小型通用PLC。
超高速处理简单温度控制指令（F356 EZPID）MEWTOCOL主站功能追加Ethernet插件（近期销售）跟踪功能基本指令只需0.32μs，可快速扫描。
（例：5K步※1时，为1.9ms）可靠的安全性通过8位密码和禁止上传功能，有效保护程序。
配备USB端口※3通过普通USB电缆（AB型），可与计算机实现简便连接。
※3 C14型未具备此功能（C14为3轴）新功能晶体管输出型新登场通过超过小型PLC范畴的高程序容量32K步，可对应随着将来设备扩展而产生的范围广泛的各种应用。
※2 C14型为16k步充裕的大容量充裕的程序容量达到32K步。
注释区域也可以充分保证。
※2针对客户的“逐步扩展”的要求，可通过扩展插件，轻松地提高性能。
也可控制成本。
还有，利用扩展FP0适配器，最多可连接3台现有的FP0扩展单元。
广泛的扩展性I/O最多300点。
可通过功能扩展插件，使扩展范围更进一步扩大。
商品新阵容控制单元（样机:30点继电器输出型AFPX-C30R ）I/O 状态监控LED扩展单元（样机:16点继电器输出型AFPX-E16R ）功能扩展插件（样机:模拟量输入插件AFPX-AD2）扩展插件接口部盖扩展插件连接用连接器电池连接用连接器输入端子电源端子输出端子RUN/PROG.模式切换开关可调电位器输入RS232C 编程口（DC 电源型时无辅助电源输出）24VDC 辅助电源输出端子 C14:0.15A C30,C60:0.4AUSB 通信端口（C14R 除外）I/O 状态监控LED扩展单元连接用连接器固定用螺钉孔扩展单元连接用连接器扩展单元连接用连接器扩展单元连接用连接器2层安装用连接器※通信插件可在第2层安装输入输出端子或通信用信号端子输入端子输出端子具有优良扩展性的产品系列，能满足各种各样的要求。
永宏(FATEK)PLC高速脉冲输出指令应用
永宏（FATEK）PLC高速脉冲输出指令应用 2008-11-16 16:51:46 来源：528工控网浏览次数：676VB与三菱FX系列PLC编程口通信源码VB与西门子S7-200PLC(PPI协议)通讯源码VB与松下PLC(FP系列)通讯源码永宏PLC(FATEK)的VB通讯源码VB编制的欧姆龙PLC通讯源码VB与FX系列PLC通过RS-232BD(RS-485BD)通讯源码台达PLC的MODBUS_ASCII通讯VB源码台达PLC的MODBUS_RTU通讯VB源码VB与三菱变频器485通讯源码VB与西门子S7-200的MODBUS_RTU通讯DELPHI与松下PLC的编程口通讯源码DELPHI与FX系列PLC通过RS-232(485)BD通讯源码DELPHI编制的三菱FX系列PLC编程口通信程序DELPHI与台达PLC的MODBUS_RTU 通讯源码DELPHI与台达PLC的MODBUS_ASCII通讯源码DELPHI与永宏PLC(FATEK)编程口通讯源码DELPHI与西门子S7-200的PPI协议通讯源码DELPHI与西门子S7-200的MODBUS_RTU 通讯本文以图例的方式，用一个简单的伺服电机寸动控制程序来说明永宏（FATEK）PLC高速脉冲输出指令（F140）HSPSO的应用方法永宏FATEK的高速脉冲输出指令（F140）HSPSO的定位程序是以文字的程序书写方式来编辑。
每一个定位点称之为一步，一个F140指令最多可编精辟250步定位点，第一步定位点占用九个寄存器。
要搞清楚的一个问题是，定位寄存器区、指令动作寄存器区无需要您去写值，您只需要在应用F140指令时指定这个区域的起始地址即可。
**定位寄存器区、指令动作寄存器区必须应用掉电保持寄存器**程序范例：当寸动按钮被按时间小于0.5秒时，只输出一个脉冲当寸动按钮被按时间大于0.5秒时，以10K的脉冲频率连续输出脉冲当寸动按钮放开时，停止输出脉冲图一寸动按钮按下时，清除指令动作寄存器，令F140指令从第一步定位点程序开始运行,F140的PS操作数设为0，指定脉冲输出端口为Y0与Y1；SR操作数指定定位命令表格起始地址为R5000；WR操作数指定指令动作起始寄存器地址为R2000；图二新增伺服命令表格图三编辑伺服命令表格将伺服命令表格的起始寄存器地址设定与F140指令中的SR操作数一样图四编辑第一步定位点程序第一步定位程序实现的功能为，以1K的频率发出一个脉冲后，等待0.5秒，如果在0.5秒的时间内，M0没有断开则执行下一步定位程序。
FP0高速脉冲输出功能
FP0高速脉冲输出功能FP0是松下公司推出的一款微型可编程控制器，具有高速脉冲输出功能。
高速脉冲输出是指在短时间内产生多个脉冲信号的功能，常用于控制步进电机、伺服电机、工控设备等。
下面将详细介绍FP0高速脉冲输出功能的特点和应用。
1.FP0高速脉冲输出的特点1.1高速性能：FP0高速脉冲输出支持最高100kHz的输出频率，能够满足大多数高速控制需求。
1.2多通道输出：FP0高速脉冲输出模块通常具有4路或8路输出通道，可以同时控制多个设备，提高系统的灵活性和控制能力。
1.3高精度：FP0高速脉冲输出能够实现微秒级的精确脉冲输出，保证了精准控制的需求。
1.4可编程性：FP0高速脉冲输出可以通过编程来控制输出频率、脉冲宽度、脉冲数量等参数，灵活适应不同的应用场景。
2.FP0高速脉冲输出的应用2.1步进电机控制：FP0高速脉冲输出能够精确控制步进电机的步进角度和转速，广泛应用于CNC机床、印刷设备、纺织设备等。
2.2伺服电机控制：FP0高速脉冲输出可以控制伺服电机的位置和速度，应用于机器人、数字仪表、自动化生产线等。
2.3工控设备：FP0高速脉冲输出可以用于控制各种工控设备，如输送带、分拣机、包装机等，实现精准的控制和调度功能。
3.FP0高速脉冲输出的编程实现3.1设置输出参数：包括输出通道、输出频率、脉冲宽度等参数的设置，一般通过特定的指令实现。
3.2编写运动控制程序：根据具体的应用需求，编写相应的运动控制程序，实现脉冲输出的逻辑和控制。
3.3监控和调试：通过监控输出信号，并进行相应的调试和优化，确保脉冲输出的准确性和稳定性。
4.FP0高速脉冲输出的优势相比于传统的脉冲输出方式，FP0高速脉冲输出具有以下优势：4.1灵活性：FP0高速脉冲输出可以通过编程实现各种复杂的控制逻辑和算法，满足不同的应用需求。
4.2精确性：FP0高速脉冲输出可以实现高精度的脉冲输出，保证了控制的准确性和稳定性。
4.3易扩展性：FP0高速脉冲输出模块可以和其他模块进行灵活组合，实现更复杂的控制功能。
高速脉冲输出指令一
19高速脉冲输出指令一高速脉冲输出功能是指在可编程序控制器的某些输出端产生高速脉冲，用来驱动负载实现精确控制。
这在运动控制中具有广泛应用。
使用高速脉冲输出功能时，PLC主机应选用晶体管输出型，以满足高速输出的频率要求。
一、高速脉冲有关概念1. 高速脉冲输出的方式高速脉冲输出有高速脉冲串输出PTO和宽度可调脉冲输出PWM两种方式。
PTO可以输出一串脉冲（占空比50％），用户可以控制脉冲的周期和个数，如图5-13（a）所示，PWM可以输出一串占空比可调的脉冲，用户可以控制脉冲的周期和脉宽，如图5-13（b）所示。
2. 高速脉冲输出端子的确定每种PLC主机最多可提供2个高速脉冲输出端。
高速脉冲的输出端不是任意选择的，必须按系统指定的输出点Q0.0和Q0.1来选择，也可以是以上两种方式的任意组合。
高速脉冲输出点包括在一般数字量输出映像寄存器编号范围内。
同一个输出点只能用做一种功能，如果Q0.0和Q0.1在程序执行时用做高速脉冲输出，则只能被高速脉冲输出使用，其通用功能被自动禁止，任何输出刷新、输出强制、立即输出等指令都无效。
只有高速脉冲输出不用的输出点才可能做普通数字量输出点使用。
在Q0.0和Q0.1编程时用做高速脉冲输出，但未执行脉冲输出指令时，可以用普通位操作指令设置这两个输出位，以控制高速脉冲的起始和终止电位。
二、高速脉冲指令及特殊寄存器高速脉冲输出有两种输出形式：高速脉冲序列(或称高速脉冲串)输出PTO（Pulse train Output)和脉冲宽度调制输出PWM(Pulse Width modulation)，可通过特殊继电器来定义输出形式，输出形式可以是PTO／PWM的任意组合。
1. LADSTL作用PLS Q0.X检测各个相关特殊继电器的状态，激活由控制位定义的脉冲操作，从Q0.0或Q0.1输出高速脉冲。
高速脉冲串输出PTO 和宽度可调脉冲输出PWM 都由PLS 指令激活输出。
2. 特殊标志寄存器每个高速脉冲发生器对应一定数量的特殊寄存器，这些寄存器包括控制字节寄存器、状态字节寄存器和参数数值寄存器。
松下PLC编程手册之F171-F189指令
动作模式
返回原点 脉冲连续发出直到原点信号(X2或者X5)输入.为了在近原点减速,当近原点信号输 入时, 应设定 特殊数据存放器DT90052 相应的位由OFF→ON→OFF. 在利返用回近原原点点过输程入中和原, 点经输过入值信中号的返数回值原与点当前值不同. 当原点返回完成, 经过值变 成当近0.原点信号输入时减速开始,在原点输入后脉冲输出停止.操作数由下页所述的控制代码(在较
低位)决定.
近原点信号输入
原点信号输入
只利用原点输入信号返回原点
当原点信号输入时脉冲输出停止.使用下页所述的控制代码H20到H27(在较低位).
原点信号输入
3-479
数据表设置
S S+1
控制代码
S+2 初始速度
S+3
Fmin(Hz)
S+4 最高速度
S+5
Fmax(Hz)
S+6 加/减速时间
S+7
t (ms)
3-452
使用的数据区
通道号
ch0 ch2
控制标志
经过值
目标值
近原点
原点输入
R903A DT90044, DT90045 DT90046, DT90047 DT90052 bit2 X2
R903C DT900200, DT90201 DT90202, DT90203 DT90052 bit4 X5
选择方式 目标值
CW/CCW
目标值大于
当前值
目标值小于 当前值
从CW输出脉冲 从CCW输出脉冲
PLS + SIGN
PLS + SIGN
正向: OFF 反向: ON 正向: ON 反向: OFF
FP-X手册
可编程控制器晶体管输出型新登场脉冲输出功能内置4轴。
2轴直线插补时,2组可同时进行!●本目录的监控器画面全部是由嵌入合成的。
AFPX-C60（已安装扩展插件的状态）AFPX-C30（已安装扩展插件的状态）AFPX-C14（已安装扩展插件的状态）小型PLC内，通过高速处理速度0.32μsec，也可对应要求高速扫描的用途。
※1 基本指令占35%和高级指令（数据转送、四则运算）占65%组合而成的5K步的程序。
小型机身内置了4轴高速脉冲输出功能。
2轴直线插补时,2组可同时进行。
凸轮的电子化控制、单元化生产设备及液晶定位的XY平台＋Z轴控制、纸箱及热交换导管的立体弯曲加工、小型线圈的高密度绕线机等生产设备中所需的伺服电机、步进电机等的款式将越来越丰富，并趋向于多轴化设计。
其中的FP-X把4轴脉冲输出功能内置于小型机身中，成为既可节省空间又可降低成本又可进行多轴控制，且适用于小型设备控制的小型通用PLC。
超高速处理简单温度控制指令（F356 EZPID）MEWTOCOL主站功能追加Ethernet插件（近期销售）跟踪功能基本指令只需0.32μs，可快速扫描。
（例：5K步※1时，为1.9ms）可靠的安全性通过8位密码和禁止上传功能，有效保护程序。
配备USB端口※3通过普通USB电缆（AB型），可与计算机实现简便连接。
※3 C14型未具备此功能（C14为3轴）新功能晶体管输出型新登场通过超过小型PLC范畴的高程序容量32K步，可对应随着将来设备扩展而产生的范围广泛的各种应用。
※2 C14型为16k步充裕的大容量充裕的程序容量达到32K步。
注释区域也可以充分保证。
※2针对客户的“逐步扩展”的要求，可通过扩展插件，轻松地提高性能。
也可控制成本。
还有，利用扩展FP0适配器，最多可连接3台现有的FP0扩展单元。
广泛的扩展性I/O最多300点。
可通过功能扩展插件，使扩展范围更进一步扩大。
商品新阵容控制单元（样机:30点继电器输出型AFPX-C30R ）I/O 状态监控LED扩展单元（样机:16点继电器输出型AFPX-E16R ）功能扩展插件（样机:模拟量输入插件AFPX-AD2）扩展插件接口部盖扩展插件连接用连接器电池连接用连接器输入端子电源端子输出端子RUN/PROG.模式切换开关可调电位器输入RS232C 编程口（DC 电源型时无辅助电源输出）24VDC 辅助电源输出端子 C14:0.15A C30,C60:0.4AUSB 通信端口（C14R 除外）I/O 状态监控LED扩展单元连接用连接器固定用螺钉孔扩展单元连接用连接器扩展单元连接用连接器扩展单元连接用连接器2层安装用连接器※通信插件可在第2层安装输入输出端子或通信用信号端子输入端子输出端子具有优良扩展性的产品系列，能满足各种各样的要求。
FPΣ高速脉冲输出功能(上)
6.4 脉冲输出功能本章节是对有关FP∑输出功能作了介绍6.4.1 脉冲输出功能的概述用到的指令和控制器●利用FP∑的脉冲输出功能，可以控制脉冲串输入形式的电机驱动器，来实现定位控制。
●专用指令F171（SPDH）能够根据设置的初始速度、最大速度、加/减速时间以及目标值，自动输出所要求的脉冲，实现梯形升降速的定位控制。
●专用指令F171（SPDH）还能实现自动回原点功能。
●专用指令F172（PLSH），可以实现点动（JOG）的脉冲输出。
目标值也可以被设置，以便脉冲输出能在目标值匹配时停下来。
●专用指令F174（PL0H），能实现脉冲输出和数据表一致，以便定位控制依照数据表来工作。
●专用指令F175（SPSH），能实现线性插补控制。
通过指定合成速度，加/减速时间以及目标值，这条指令使用线性插补控制实现脉冲输出。
●专用指令F176（SPCH），能实现圆弧插补控制。
用户可以从两种形成圆弧的方法中选择其一。
一种是指定经过的位置，另一种是指定一个圆心位置。
通过指定不同的参数，脉冲使用圆弧插补实现输出。
注意：直线插补控制指令F175（SPSH）和圆弧插补控制指令F176（SPCH）只能和C32T2控制单元配合使用。
设置系统寄存器当使用脉冲输出功能时，应将相应通道的系统寄存器No.400和No.401设置为“不使用高速计数器”。
6.4.2 几种脉冲输出方式正/反向脉冲 输出方式在这种方法中，控制器使用双向脉冲工作，一个为正向旋转脉冲，另一个为反向旋转脉冲图84：FP ∑脉冲输出功能—CW/CCW 输出方式脉冲+方向 输出方式（正向：关/反向：开）在这种方法中，控制器使用一个脉冲输出指定速度，用开/关信号指定旋转方向。
在这种模式下，当旋转方向信号为“关”的时候正向脉冲工作。
图85：FP ∑脉冲输出—脉冲+方向输出方式1脉冲+方向在这种方法中，控制器使用一个脉冲输出指定速度，用开/关信号指定旋转方向。
在这种模式下，当旋转方向信号为“开”的时候正向脉冲工作。
高速计数及脉冲输出指令
标准化与互操作性
为了满足不同工业控制系统之间的互 操作性和兼容性需求，未来高速计数 及脉冲输出指令的发展将更加注重标 准化和互操作性。通过制定统一的技 术标准和接口规范，促进不同厂商之 间的产品互通和集成。
感谢您的观看
THANKS
在科研领域，高速计数器用于高精度实验测量和数据分析，如光谱分析、量子计算 等。
高速计数器的分类
根据工作原理，高速计数器可分 为光电式、感应式、霍尔效应式
等多种类型。
根据计数速度，高速计数器可分 为低速、中速和高速计数器，以
满足不同应用场景的需求。
根据输入信号类型，高速计数器 可分为模拟输入和数字输入计数
