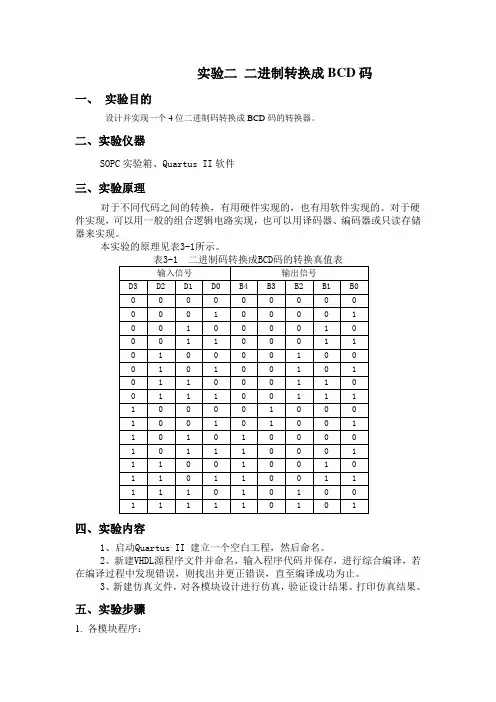

EDA实验报告实验二:二进制码转换成BCD码

EDA实验报告实验二:二进制码转换成BCD码

实验二二进制转换成BCD码
一、实验目的
设计并实现一个4位二进制码转换成BCD码的转换器。

二、实验仪器
SOPC实验箱、Quartus II软件
三、实验原理
对于不同代码之间的转换,有用硬件实现的,也有用软件实现的。

对于硬件实现,可以用一般的组合逻辑电路实现,也可以用译码器、编码器或只读存储器来实现。

本实验的原理见表3-1所示。

四、实验内容
1、启动Quartus II 建立一个空白工程,然后命名。

2、新建VHDL源程序文件并命名,输入程序代码并保存,进行综合编译,若在编译过程中发现错误,则找出并更正错误,直至编译成功为止。

3、新建仿真文件,对各模块设计进行仿真,验证设计结果。

打印仿真结果。

五、实验步骤
1.各模块程序:
1)用文本输入法实现秒的计时,程序如下:
module BCD(D,B);
output [4:0] B;
input [3:0] D;
reg [4:0] B;
always@ (D)
begin
if(D<4'b1010) begin B[3:0]=D[3:0];B[4]=1'b0;end
else begin B[3:0]=D[3:0]-4'b1010;B[4]=1'b1;end
end
endmodule
2.建立工作库文件夹,输入设计项目原理图或vorilog代码并存盘。

3.生成RTL图。

4.进行波形仿真,仿真后波形如下:
六、实验结果与现象验证
输入任何一个十六进制数产生了与二进制码转换成BCD码的转换真值表相对于的BCD码.。

二进制转BCD码

二进制转BCD码

⼆进制转BCD码应⽤:⽤fpga实现对数码管显⽰,以前通常的⽅法是进⾏整除和取余进⾏运算,但是fpga并不擅长乘法除法运算,所以可以⽤BCD码来转换。

BCD码:通俗的可以理解为⽤四位⼆进制数表⽰⼀位⼗进制数字。

例如,256就可以⽤bcd码表⽰为:0010_1001_0110因此在数码管显⽰中,也就是把256各位分出来,就可以⽤bcd码来表⽰,下⾯说⼀种⼆进制转换bcd码的⽅法。

加3移位法:bcd码中只有0~9⼗进制数,但是在四位⼆进制中是16进制进1,因此在移位过程中要对⼆进制进⾏判断,当在移位之后的状态Qn+1⼤于9,要对Qn加6才可以。

例如1000移位⼤于9加6为0001_0110,对应bcd码中的1我们也可以在移位之前进⾏判断,如果移位之前的Qn数据⼤于4,说明Qn+1会溢出,所以可以+3再进⾏移位,例如1000⼤于4,加3为1011然后再进⾏移位0001_0110,16和刚才结果是⼀样的。

简单的说,判断的⽬的是防⽌下⼀次移位,发⽣数据溢出的情况思路:代码可以总结为三个部分:移位,加⼆进制数,判断(最后⼀次不需要判断)例如15 --- 1111(1)移位 0000_0000 加 0000_0001 判断 0000_0001(2)移位 0000_0010 加 0000_0011 判断 0000_0011(3)移位 0000_0110 加 0000_0111 判断 0000_1010(4)移位 0001_0100 加 0001_0101/*********************************功能:实现对6位⼗进制数以内的bcd码转换time: 2017/4/29vision:1.0*********************************/`define data_in_num 19`define data_bcd_num 23module pro_bcd(clk,rst_n,data_in,data_bcd);input clk;input rst_n;input [`data_in_num :0] data_in;output [`data_bcd_num:0] data_bcd; reg [`data_bcd_num:0] data_bcd_r;reg [1:0] state;reg [5:0] shift_cn if(!rst_n)begindata_bcd_r <= 0;state <= 0;shift_cnt <= 0;endelsecase(state)2'd0:beginshift_cnt <= 0;data_bcd_r <= 0;state <= state + 1;end2'd1:begin //移位if(shift_cnt < `data_in_num + 1)begin data_bcd_r <= data_bcd_r<<1;shift_cnt <= shift_cnt + 1;state <= state + 1;endelse state <= 0;end2'd2:begin //相加data_bcd_r <= data_bcd_r + data_in[`data_in_num + 1 - shift_cnt];state <= state + 1;end2'd3:begin //判断if(data_bcd_r[3:0] > 4 ) //1data_bcd_r <= data_bcd_r + 3;if(data_bcd_r[7:4]>4) //2data_bcd_r[7:4] <= data_bcd_r[7:4] + 3;if(data_bcd_r[11:8]>4) //3data_bcd_r[11:8] <= data_bcd_r[11:8] + 3;if(data_bcd_r[15:12]>4) //4data_bcd_r[15:12] <= data_bcd_r[15:12] + 3;if(data_bcd_r[19:16]>4) //5data_bcd_r[19:16] <= data_bcd_r[19:16] + 3;if(data_bcd_r[`data_bcd_num:20]>4) //6data_bcd_r[`data_bcd_num:20] <= data_bcd_r[`data_bcd_num:20] + 3;state <= 1;enddefault:state <= 0;endcaseassign data_bcd = (state == 3)&&(shift_cnt == `data_in_num + 1) ? data_bcd_r : data_bcd;endmodule。

两个字节的二进制数转换成BCD 码

两个字节的二进制数转换成BCD 码

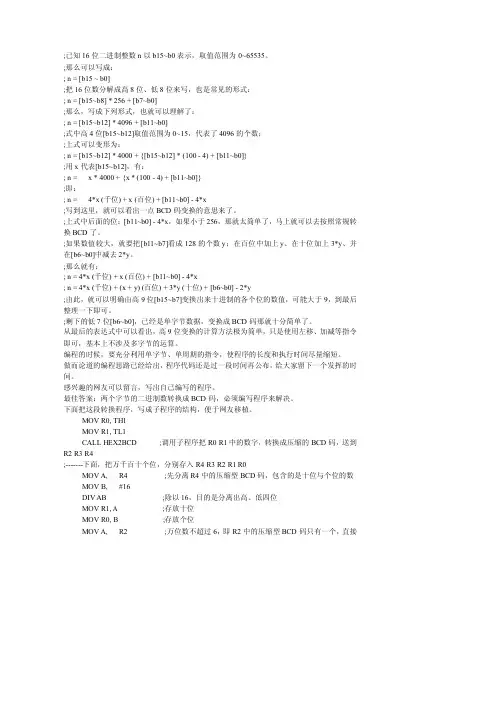

;已知16位二进制整数n以b15~b0表示,取值范围为0~65535。

;那么可以写成:;n=[b15~b0];把16位数分解成高8位、低8位来写,也是常见的形式:;n=[b15~b8]*256+[b7~b0];那么,写成下列形式,也就可以理解了:;n=[b15~b12]*4096+[b11~b0];式中高4位[b15~b12]取值范围为0~15,代表了4096的个数;;上式可以变形为:;n=[b15~b12]*4000+{[b15~b12]*(100-4)+[b11~b0]};用x代表[b15~b12],有:;n=x*4000+{x*(100-4)+[b11~b0]};即:;n=4*x(千位)+x(百位)+[b11~b0]-4*x;写到这里,就可以看出一点BCD码变换的意思来了。

;上式中后面的位:[b11~b0]-4*x,如果小于256,那就太简单了,马上就可以去按照常规转换BCD了。

;如果数值较大,就要把[b11~b7]看成128的个数y;在百位中加上y、在十位加上3*y、并在[b6~b0]中减去2*y。

;那么就有:;n=4*x(千位)+x(百位)+[b11~b0]-4*x;n=4*x(千位)+(x+y)(百位)+3*y(十位)+[b6~b0]-2*y;由此,就可以明确由高9位[b15~b7]变换出来十进制的各个位的数值,可能大于9,到最后整理一下即可。

;剩下的低7位[b6~b0],已经是单字节数据,变换成BCD码那就十分简单了。

从最后的表达式中可以看出,高9位变换的计算方法极为简单,只是使用左移、加减等指令即可,基本上不涉及多字节的运算。

编程的时候,要充分利用单字节、单周期的指令,使程序的长度和执行时间尽量缩短。

做而论道的编程思路已经给出,程序代码还是过一段时间再公布,给大家留下一个发挥的时间。

感兴趣的网友可以留言,写出自己编写的程序。

最佳答案:两个字节的二进制数转换成BCD码,必须编写程序来解决。

(实验二)二进制码转换为BCD码实验报告

(实验二)二进制码转换为BCD码实验报告

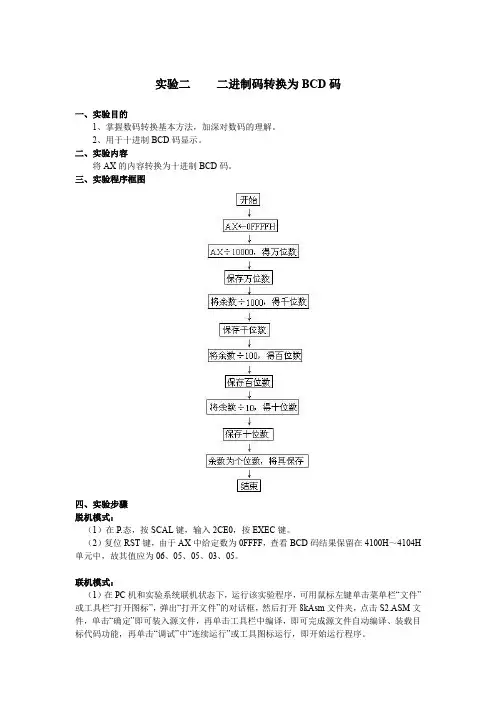

实验二二进制码转换为BCD码一、实验目的1、掌握数码转换基本方法,加深对数码的理解。

2、用于十进制BCD码显示。

二、实验内容将AX的内容转换为十进制BCD码。

三、实验程序框图四、实验步骤脱机模式:(1)在P.态,按SCAL键,输入2CE0,按EXEC键。

(2)复位RST键,由于AX中给定数为0FFFF,查看BCD码结果保留在4100H~4104H 单元中,故其值应为06、05、05、03、05。

联机模式:(1)在PC机和实验系统联机状态下,运行该实验程序,可用鼠标左键单击菜单栏“文件”或工具栏“打开图标”,弹出“打开文件”的对话框,然后打开8kAsm文件夹,点击S2.ASM 文件,单击“确定”即可装入源文件,再单击工具栏中编译,即可完成源文件自动编译、装载目标代码功能,再单击“调试”中“连续运行”或工具图标运行,即开始运行程序。

(2)复位“系统复位”键,由于AX中给定数为0FFFF,查看BCD码结果保留在4100H~4104H单元中,故其值应为06、05、05、03、05。

注:操作过程参照“实验一二进制多位加法运算”。

五、实验程序清单X:\DICE-8086K3微机原理与接口实验箱CDROM\CODE\86kasm\S2.ASM;将AX拆为5个BCD码,并存入Result开始的5个单元DATA SEGMENT AT 0 ;S2.ASM,BIN-->BCDORG 4000HRESULT DB 5 DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATAORG 2CE0HSTART PROC NEARMOV AX, DATAMOV DS, AXMOV DX,0000HMOV AX, 65535MOV CX, 10000DIV CXMOV RESULT, AL ; 除以 10000, 得WAN位数MOV AX,DXMOV DX,0000HMOV CX, 1000DIV CXMOV RESULT+1, AL ; 除以 1000, 得QIAN位数MOV AX,DXMOV DX,0000HMOV CX, 100DIV CXMOV RESULT+2, AL ; 除以 100, 得BAI位数MOV AX,DXMOV DX,0000HMOV CX, 10DIV CXMOV RESULT+3, AL ; 除以 10, 得SHI位数MOV RESULT+4, DL ; 得GE位数JMP $CODE ENDSEND START。

二进制转BCD码

二进制转BCD码

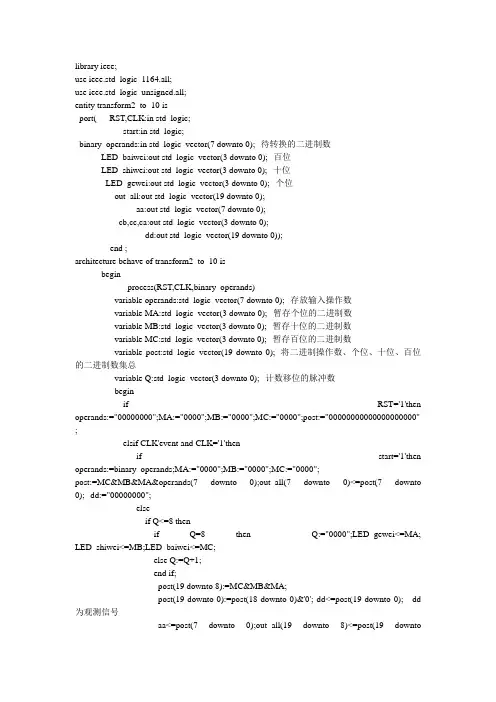

library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity transform2_to_10 isport( RST,CLK:in std_logic;start:in std_logic;binary_operands:in std_logic_vector(7 downto 0);--待转换的二进制数LED_baiwei:out std_logic_vector(3 downto 0);--百位LED_shiwei:out std_logic_vector(3 downto 0);--十位LED_gewei:out std_logic_vector(3 downto 0);--个位out_all:out std_logic_vector(19 downto 0);aa:out std_logic_vector(7 downto 0);cb,cc,ca:out std_logic_vector(3 downto 0);dd:out std_logic_vector(19 downto 0));end ;architecture behave of transform2_to_10 isbeginprocess(RST,CLK,binary_operands)variable operands:std_logic_vector(7 downto 0);--存放输入操作数variable MA:std_logic_vector(3 downto 0);--暂存个位的二进制数variable MB:std_logic_vector(3 downto 0);--暂存十位的二进制数variable MC:std_logic_vector(3 downto 0);--暂存百位的二进制数variable post:std_logic_vector(19 downto 0);--将二进制操作数、个位、十位、百位的二进制数集总variable Q:std_logic_vector(3 downto 0);--计数移位的脉冲数beginif RST='1'then operands:="00000000";MA:="0000";MB:="0000";MC:="0000";post:="00000000000000000000" ;elsif CLK'event and CLK='1'thenif start='1'then operands:=binary_operands;MA:="0000";MB:="0000";MC:="0000";post:=MC&MB&MA&operands(7 downto 0);out_all(7 downto 0)<=post(7 downto 0);--dd:="00000000";elseif Q<=8 thenif Q=8 then Q:="0000";LED_gewei<=MA; LED_shiwei<=MB;LED_baiwei<=MC;else Q:=Q+1;end if;post(19 downto 8):=MC&MB&MA;post(19 downto 0):=post(18 downto 0)&'0'; dd<=post(19 downto 0); --dd 为观测信号aa<=post(7 downto 0);out_all(19 downto 8)<=post(19 downto8);--out_all(19 downto 8)为观测信号MA(3 downto 0):= post(11 downto 8);ca<=post(11 downto 8);--ca观测信号MB(3 downto 0):= post(15 downto 12);cb<=post(15 downto 12);--cb观测信号MC(3 downto 0):= post(19 downto 16);cc<=post(19 downto 16);--cc观测信号if MA>=5 then MA:=MA+3;end if;if MA>=5 then MA:=MA+3;end if;if MB>=5 then MB:=MB+3;end if;if MC>=5 then MC:=MC+3;end if;end if;end if;end if;end process;end ;实现思想:使用俗称的移位加3法则,规则是:1、将该二进制数左移一位;2、对于25位的二进制数,最大8位十进制数,从千万位开始,分别是千万,百万,十万,万,千,百,十,个位,所以如果转换为BCD码,共需要32位二进制序列缓冲,每4位为一组,按上述顺序排列;3、如果移位后,该组的数据如果大于等于5,则对该组数据加3处理;4、左移一位;5、回第三步循环,直到所有数据移位完毕看下表的一个8位二进制转BCD,引申一下即可,原理是一样的Operation | Hundreds| Tens | Units | Binary | HEX | | | | F F |Start | | | | 1 1 1 1 1 1 1 1 |Shift1 | | |1 | 1 1 1 1 1 1 1 |Shift2 | | | 1 1 | 1 1 1 1 1 1 |Shift3 | | | 1 1 1 | 1 1 1 1 1 |Add3 | | | 1 0 1 0 | 1 1 1 1 1 | Shift4 | | 1 | 0 1 0 1 | 1 1 1 1 | Add3 | | 1 | 1 0 0 0 | 1 1 1 1 | Shift5 | | 1 1 | 0 0 0 1 | 1 1 1 | Shift6 | | 1 1 0 | 0 0 1 1 | 1 1 | Add3 | | 1 0 0 1 | 0 0 1 1 | 1 1 | Shift7 | 1 | 0 0 1 0 | 0 1 1 1 | 1 | Add3 | 1 | 0 0 1 0 | 1 0 1 0 | 1 | Shift8 | 1 0 | 0 1 0 1 | 0 1 0 1 | | BCD | 2 | 5 | 5 | |。
