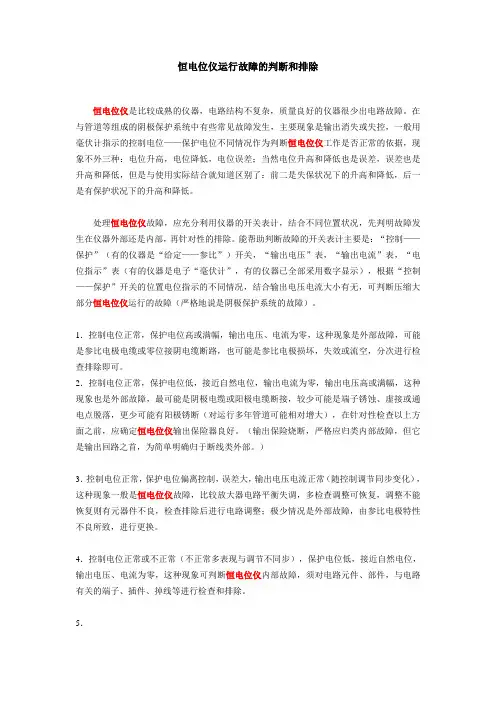

恒电位仪是比较成熟的仪器，电路结构不复杂，质量良好的仪器很少出电路故障。在与管道等组成的阴极保护系统中有些常见故障发生，主要现象是输出消失或失控，一般用毫伏计指示的控制电位——保护电位不同情况作为判断恒电位仪工作是否正常的依据，现象不外三种：电位升高，电位降低，电位误差；当然电位升高和降低也是误差，误差也是升高和降低，但是与使用实际结合就知道区别了：前二是失保状况下的升高和降低，后一是有保护状况下的升高和降低。处理恒电

位仪故障，应充分利用仪器的开关表计，结合不同位置状况，先判明故障发生在仪器外部还是内部，再针对性的排除。能帮助判断故障的开关表计主要是：“控制——保护”（有的仪器是“给定——参比”）开关，“输出电压”表，“输出电流”表，“电位指示”表（有的仪器是电子“毫伏计”，有的仪器已全部采用数字显示），根据“控制——保护”开关的位置电位指示的不同情况，结合输出电压电流大小有无，可判断压缩大部分恒电位仪运行的故障（严格地说是阴极保护系统的故障）。

1.控制电位正常，保护电位高或满幅，输出电压、电流为零，这种现象是外部故障，可能是参比电极电缆或零位接阴电缆断路，也可能是参比电极损坏，失效或流空，分次进行检查排除即可。

2．控制电位正常，保护电位低，接近自然电位，输出电流为零，输

出电压高或满幅，这种现象也是外部故障，最可能是阴极电缆或阳极电缆断接，较少可能是端子锈蚀、虚接或通电点脱落，更少可能有阳极锈断（对运行多年管道可能相对增大），在针对性检查以上方面之

前，应确定恒电位仪输出保险器良好。（输出保险烧断，严格应归类内部故障，但它是输出回路之首，为简单明确归于断线类外部。）3．控制电位正常，保护电位偏离控制，误差大，输出电压电流正常（随控制调节同步变化），这种现象一般是恒电位仪故障，比较放大器电路平衡失调，多检查调整可恢复，调整不能恢复则有元器件不良，检查排除后进行电路调整；极少情况是外部故障，由参比电极特性不良所致，进行更换。

4．控制电位正常或不正常（不正常多表现与调节不同步），保护电位低，接近自然电位，输出电压、电流为零，这种现象可判断恒电位仪内部故障，须对电路元件、部件，与电路有关的端子、插件、掉线等进行检查和排除。

5．检查排除恒电位仪内部电路故障，应对恒电位仪电路构成和原理基本掌握，并有必要的工具仪表和备板备件等条件。检查恒电位仪电路故障，应本着从后到前，从简到繁的原则，一步一步、一级一级检查排除，具体地说，先检查极化电源，确定正常——检查触发电路——检查振荡电路、移相电路（脉冲形成）——检查比较输出、比较放大等等；检查电路故障的方法，常用的有测试法：通过检测关键点电压或关键去路电流，与掌握的正常值比较判断故障；比较法：把测量值与正常状态电路进行比较，判断发现故障；替换法：以确定良好的元器件，替换可疑元器件，判断发现故障；各种方法在检查排除故障时应灵活、适当结合使用，不难查明、排除故障。

6．有条件时维修恒电位仪可配备示波器，借助观查波形，可帮助更

快更准确地查明、判定故障。

插入的流程图是按单一故障设计的。有时——虽然情况不多——故障是结合出现的，也就是同时在两个或以上的部位有故障，检查排除的原则方法相同，不过要先查明一个故障排除后，再检查排除第二、第三个故障，这时把前面增加一条“从外到内”，可做总的处理原则：“从外到内，从后到前，从简到繁”。也就是先检查排除外部接线、设施故障，再检查排除恒电位仪的内部故障，其中的“繁”，偏指检查排除电路部分的故障。不过掌握的好，积累了较多的检修经验，“繁”也可以不繁，一样的做到手到病除，迎刃而解的！
