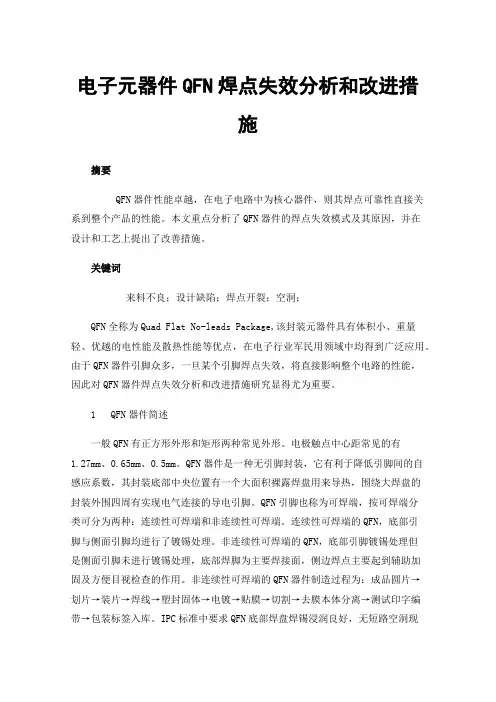

电子元器件QFN焊点失效分析和改进措施
电子元器件QFN焊点失效分析和改进措施摘要QFN器件性能卓越，在电子电路中为核心器件，则其焊点可靠性直接关系到整个产品的性能。
本文重点分析了QFN器件的焊点失效模式及其原因，并在设计和工艺上提出了改善措施。
关键词来料不良；设计缺陷；焊点开裂；空洞；QFN全称为Quad Flat No-leads Package,该封装元器件具有体积小、重量轻、优越的电性能及散热性能等优点，在电子行业军民用领域中均得到广泛应用。
由于QFN器件引脚众多，一旦某个引脚焊点失效，将直接影响整个电路的性能，因此对QFN器件焊点失效分析和改进措施研究显得尤为重要。
1 QFN器件简述一般QFN有正方形外形和矩形两种常见外形。
电极触点中心距常见的有1.27mm、0.65mm、0.5mm。
QFN器件是一种无引脚封装，它有利于降低引脚间的自感应系数，其封装底部中央位置有一个大面积裸露焊盘用来导热，围绕大焊盘的封装外围四周有实现电气连接的导电引脚。
QFN引脚也称为可焊端，按可焊端分类可分为两种：连续性可焊端和非连续性可焊端。
连续性可焊端的QFN，底部引脚与侧面引脚均进行了镀锡处理。
非连续性可焊端的QFN，底部引脚镀锡处理但是侧面引脚未进行镀锡处理，底部焊脚为主要焊接面，侧边焊点主要起到辅助加固及方便目视检查的作用。
非连续性可焊端的QFN器件制造过程为：成品圆片→划片→装片→焊线→塑封固体→电镀→贴膜→切割→去膜本体分离→测试印字编带→包装标签入库。
IPC标准中要求QFN底部焊盘焊锡浸润良好，无短路空洞现象，对侧面焊点爬锡高度没有明确要求，但在军用产品和适用IPC三级标准产品里面，无论哪种QFN器件，不仅要求底部焊盘焊点浸润良好，无短路空洞现象，对侧面引脚焊锡应满足100%爬锡，只有这样才能让产品获得高稳定高可靠的电气性能和机械性能。
2 QFN器件焊点失效分析影响QFN器件焊点失效现象大致归类可分为：器件本身失效、焊点开裂、焊点空洞、锡少、引脚短路、引脚不上锡。
器件不良分析报告
器件不良分析报告1. 引言本文旨在对某器件不良情况进行分析，并提供解决方案。
该器件是一种重要的电子元件，广泛应用于各种电子产品中。
通过对不良情况的分析，可以帮助生产厂商改进质量控制流程，提高产品质量。
2. 不良情况描述在生产过程中，我们注意到该器件的不良率出现了明显的上升趋势。
表现为以下几种常见的不良情况：1.器件失效：一些器件会在使用过程中失效，无法正常工作。
2.电性能异常：部分器件的电性能出现异常，如电压波动、电流异常等。
3.尺寸不符合要求：部分器件的尺寸与设计要求不符，导致无法正确安装或连接。
4.外观不良：器件的外观存在缺陷，如划痕、凹陷等，影响整体产品的美观度。
3. 不良分析3.1 器件失效分析经过对失效器件的分析，发现多数失效是由于电路连接问题引起的。
在生产过程中，由于工人操作疏忽或设备故障，导致电路连接不稳定，从而使器件失效。
3.2 电性能异常分析电性能异常主要是由于器件内部元器件损坏引起的。
通过仔细观察异常器件，我们发现其内部的电容器存在质量问题，导致电性能异常。
3.3 尺寸不符合要求分析尺寸不符合要求主要是由于生产过程中的机械加工问题引起的。
经过测量分析，我们发现在某个加工工序中，机械设备存在一定的偏差，导致器件尺寸不准确。
3.4 外观不良分析外观不良主要是由于器件在运输过程中受到挤压、碰撞等外力作用所致。
而在生产过程中，由于包装材料和运输方式的不恰当，导致器件外观出现不良现象。
4. 解决方案4.1 器件失效解决方案为了解决器件失效问题，我们将加强对生产工艺的控制和管理。
引入自动化设备和质量检测工具，提高电路连接的稳定性，减少因人为操作引起的失误。
4.2 电性能异常解决方案针对电性能异常问题，我们将优化元器件的选用，并增加质量检测环节，确保电容器的质量符合要求。
同时，引入自动化生产线，提高生产效率和质量稳定性。
4.3 尺寸不符合要求解决方案要解决尺寸不符合要求的问题，我们将对关键加工工序进行优化和改进，确保机械设备的准确性和稳定性。
电子元器件失效分析
电子元器件失效分析1.失效分析的目的和意义电子元件失效分折的目的是借助各种测试分析技术和分析程序确认电子元器件的失效现象.分辨其失效模式和失效机理.确定其最终的失效原因，提出改进设计和制造工艺的建议。
防止失效的重复出现，提高元器件可靠性。
失效分折是产品可靠性工程的一个重要组成部分，失效分析广泛应用于确定研制生产过程中产生问题的原因，鉴别测试过程中与可靠性相关的失效，确认使用过程中的现场失效机理。
在电子元器件的研制阶段。
失效分折可纠正设计和研制中的错误，缩短研制周期；在电子器件的生产，测试和试用阶段，失效分析可找出电子元器件的失效原因和引起电子元件失效的责任方。
根据失效分析结果。
元器件生产厂改进器件的设计和生产工艺。
元器件使用方改进电路板设汁。
改进元器件和整机的测试，试验条件及程序，甚至以此更换不合格的元器件供货商。
因而，失效分析对加快电子元器件的研制速度.提高器件和整机的成品率和可靠性有重要意义。
生效分折对元器件的生产和使用都有紧张的意义.如图所列。
元器件的失效可能发生在其生命周期的各个阶段.发生在产品研制阶段，生产阶段到使用阶段的各个环节，通过分析工艺废次品，早期失效，实验失效及现场失效的失效产品明确失效模式、分折失效机理，最终找出失效原因，因此元器件的使用方在元器件的选择、整机计划等方面，元器件生产方在产品的可靠性方案设计过程，都必须参考失效分折的结果。
通过失效分折，可鉴别失效模式，弄清失效机理，提出改进措施，并反馈到使用、生产中，将提高元器件和设备的可靠性。
2.生效分析的基本内容对电子元器件生效机理，原因的诊断过程叫生效分析。
进行生效分析往往需要进行电测量并采用先进的物理、冶金及化学的分析手段。
生效分析的任务是确定生效模式和生效机理.提出纠正措施，防止这种生效模式和生效机理的重复出现。
因此，生效分析的主要内容包括：明确分析对象。
确定生效模式，判断生效原因，研究生效机理，提出预防措施（包括设计改进)。
电子产品失效分析报告
电子产品失效分析报告1. 引言电子产品在人们的生活中扮演着重要的角色，但是随着使用时间的增长，电子产品也会出现各种问题和故障。
本报告旨在分析电子产品失效的原因，并提出相应的解决方案。
2. 失效原因分析2.1. 电子元件老化电子产品中的电子元件随着时间的推移会逐渐老化，导致其性能下降甚至失效。
常见的老化现象包括电容器漏电、电阻器阻值变大等。
为了减少电子元件老化对电子产品的影响，制造商应选择高质量的元件，并进行严格的质量控制。
2.2. 错误使用一些用户可能没有正确地使用电子产品，例如过度放置在高温环境中、频繁插拔接口等。
这些错误使用行为会导致电子产品的损坏和失效。
为了避免错误使用带来的问题，用户在使用电子产品时应仔细阅读产品说明书，并按照说明操作。
2.3. 劣质零部件一些电子产品制造商为了降低成本，会采用劣质零部件进行生产。
这些劣质零部件往往容易出现故障和失效，从而影响整个电子产品的性能。
为了解决这个问题，制造商应提高零部件的质量标准，并加强供应链管理。
2.4. 设计缺陷一些电子产品在设计阶段存在一些缺陷，导致其易受损或者失效。
设计缺陷可能包括电路板布线不合理、散热系统设计不足等。
制造商应加强产品设计的质量控制，提前发现和修复设计缺陷。
3. 解决方案3.1. 提高制造工艺制造商应加强制造工艺的质量控制，确保每个环节都符合标准。
采用高质量的焊接、组装和测试工艺，以减少制造过程中的问题。
3.2. 提供准确的产品说明书制造商应提供准确、清晰的产品说明书，包括产品正确的使用方法、禁忌事项等。
用户在使用产品前应仔细阅读说明书，并按照说明进行操作，以避免错误使用导致的问题。
3.3. 检测和筛选劣质零部件制造商应加强对供应链的管理，检测和筛选劣质零部件。
与可靠的供应商建立长期合作关系，并进行质量审核，以提高零部件的可靠性。
3.4. 加强设计阶段的质量控制制造商应在设计阶段加强质量控制，确保产品设计合理、稳定。
通过模拟和实验验证设计的可行性和稳定性，减少设计缺陷对产品性能的影响。
电子元器件的失效分析
电子元器件的失效分析随着人们对电子产品质量可靠性的要求不断增加，电子元器件的可靠性不断引起人们的关注，如何提高可靠性成为电子元器件制造的热点问题。
例如在卫星、飞机、舰船和计算机等所用电子元器件质量可靠性是卫星、飞机、舰船和计算机质量可靠性的基础。
这些都成为电子元器件可靠性又来和发展的动力，而电子元器件的实效分析成为其中很重要的部分。
一、失效分析的定义及意义可靠性工作的目的不仅是为了了解、评价电子元器件的可靠性水平，更重要的是要改进、提高电子元器件的可靠性。
所以，在从使用现场或可靠性试验中获得失效器件后，必须对它进行各种测试、分析，寻找、确定失效的原因，将分析结果反馈给设计、制造、管理等有关部门，采取针对性强的有效纠正措施，以改进、提高器件的可靠性。
这种测试分析，寻找失效原因或机理的过程，就是失效分析。
失效分析室对电子元器件失效机理、原因的诊断过程，是提高电子元器件可靠性的必由之路。
元器件由设计到生产到应用等各个环节，都有可能失效，从而失效分析贯穿于电子元器件的整个寿命周期。
因此，需要找出其失效产生原因，确定失效模式，并提出纠正措施，防止相同失效模式和失效机理在每个元器件上重复出现，提高元器件的可靠性。
归纳起来，失效分析的意义有以下5点：（1）通过失效分析得到改进设计、工艺或应用的理论和思想。
（2）通过了解引起失效的物理现象得到预测可靠性模型公式。
（3）为可靠性试验条件提供理论依据和实际分析手段。
（4）在处理工程遇到的元器件问题时，为是否要整批不用提供决策依据。
（5）通过实施失效分析的纠正措施可以提高成品率和可靠性，减小系统试验和运行工作时的故障，得到明显的经济效益。
二、失效的分类在实际使用中，可以根据需要对失效做适当的分类。
按失效模式，可以分为开路、短路、无功能、特性退化（劣化）、重测合格；按失效原因，可以分成误用失效、本质失效、早期失效、偶然失效、耗损失效、自然失效；按失效程度，可分为完全失效、部分（局部）失效；按失效时间特性程度及时间特性的组合，可以分成突然失效、渐变失效、间隙失效、稳定失效、突变失效、退化失效、可恢复性失效；按失效后果的严重性，可以分为致命失效、严重失效、轻度失效；按失效的关联性和独立性，可以分为关联失效、非关联失效、独立失效、从属失效；按失效的场合，可分为试验失效、现场失效（现场失效可以再分为调试失效、运行失效）；按失效的外部表现，可以分为明显失效、隐蔽失效。
电子产品失效分析大全
电子产品失效分析大全继电器失效分析1、样品描述所送样品是3种继电器，其中NG样品一组15个，OK样品2组各15个，代表性外观照片见图1。
委托单位要求分析继电器触点的元素成分、各部件浸出物的成分，确认是否含有有机硅。
图1 样品的代表性外观照片2、分析方法2.1 接触电阻首先用毫欧计测试所有继电器A、B接点的接触电阻，A、B接点的位置见图2所示，检测结果表示NG样品B点的接触电阻均大于100 mΩ，而2种OK样品的A、B点的接触电阻均小于100 mΩ。
图2 样品外观照片2.2 SEM&EDS分析对于NG品，根据所测接点电阻的结果，选取B接点接触电阻值高的2个继电器，对于2种OK品，每种任选2个继电器，在不污染触点及其周围的前提下，将样品进行拆分后，用SEM&EDS分析拆分后样品的触点及周围异物的元素成分。
触点位置标示如图3所示。
所检3种样品共6个继电器的触点中，NG品的触点及触点周围检出大量的含碳（C）、氧（O）、硅（Si）等元素的异物，而OK品的触点表面未检出异物。
典型图片如图4、图5所示。
图3 触点位置标识（D指触点C反面）图4 NG样品触点周围异物SEM&EDS检测结果典型图片图5 OK样品触点的SEM&EDS检测结果典型图片2.3 FT-IR分析在不污染各部件的前提下，将2.2条款中剩下的继电器进行拆分，并将拆分后的部件分成3组，即A组（接点、弹片（可动端子、固定端子））、B组（铁片、铁芯、支架、卷轴）、C组（漆包线），分别将A、B、C组部件装入干净的瓶中，见图6所示，处理后用FT-IR分析萃取物的化学成分，确认其是否含有有机硅。
图6 拆分后样品的外观照片结果表明，所检3种样品各部件的萃取物中，NG样品B组（铁片、铁芯、支架、卷轴）和C 组（漆包线）检出有机硅，其他样品的部件未检出有机硅。
典型图片见图7所示。
图7 NG品C组部件萃取物与聚二甲基硅氧烷的红外吸收光谱比较图3、结论1）所检3种继电器样品中，NG品B接点的接触电阻均大于100mΩ，不符合要求；而OK品A、B接点的接触电阻及NG品A接点的接触电阻均小于100mΩ，符合要求；2）所检3种继电器（2个/种）的触点中，NG品的触点及触点周围检出大量的含碳（C）、氧（O）、硅（Si）等元素的异物，而OK品的触点表面未检出异物；3）所检3种继电器（13个/种）部件的萃取物中，NG品B组（铁片、铁芯、支架、卷轴）和C组（漆包线）检出有机硅，其他样品的部件未检出有机硅。
半导体器件可靠性与失效分析微电子
半导体器件可靠性与失效分析微电子半导体器件可靠性与失效分析是微电子领域的重要课题。
半导体器件的可靠性是指在一定的使用环境和使用条件下，器件在规定时间内能够正常工作的概率。
而失效（Failure）是指器件不能在规定的时间内正常工作。
半导体器件的可靠性与失效分析旨在通过对器件的性能和可靠性进行评估和分析，找出器件失效的原因，并提出相应的改进措施，从而提高器件的可靠性。
1.可靠性评估：通过一系列实验和测试，评估器件在特定环境和使用条件下的可靠性。
常见的可靠性评估方法包括寿命测试、温度循环测试、湿度测试、可靠性建模等。
通过这些评估手段，可以得到器件的失效概率和失效的规律，进而为改进器件的设计和制造提供依据。
2.失效分析：失效分析是通过对失效的器件进行物理和电学特性分析，找出失效的原因和机制。
常见的失效分析方法包括显微镜观察、扫描电子显微镜(SEM)、能量色散X射线光谱分析(EDX)、微动电压测量、故障注入方法等。
通过失效分析可以确定故障位置和失效原因，为改进器件的设计和制造提供指导。
3.失效模式与机制研究：失效模式与机制的研究是指通过理论和实验手段，研究器件失效的模式和机制。
通过对失效模式和机制的研究，可以了解器件失效的根本原因，并提出相应的改进措施。
例如，晶体管的漏电流增加、介质击穿等都是半导体器件失效的常见模式和机制。
4.退化机制分析：半导体器件的寿命会随着使用时间的增加而发生退化，导致器件性能下降甚至失效。
退化机制分析是指通过实验和测试，研究器件在使用过程中的退化机制。
常见的退化机制包括电子迁移、电子捕捉、热失效等。
通过退化机制分析可以确定退化的原因，为延长器件寿命提供参考。
半导体器件的可靠性与失效分析对于微电子行业具有重要的意义。
高可靠性的器件可以减少电子产品的故障率，提高产品的性能和稳定性。
同时，通过对失效原因和机制的研究，可以指导器件的设计和制造，提高器件的可靠性和寿命。
因此，半导体器件的可靠性与失效分析是微电子领域一个重要的研究方向，也是推动微电子技术发展的关键之一。
