《电力电子技术》复习提纲
电力电子技术复习提纲
5.电流可逆和桥式可逆斩波电路工作过程及对应电动机工作象限。
第六章
1.交流—交流变流电路包含几种。
2.交流调压和交流调功电路的异同点。
3.交流调压电路电阻负载计算。
4.简述斩控式交流调压电路工作原理。
5.三相交流调压电路的工作原理。
6.单相交—交变频电路的工作原理。
8.晶闸管主要参数如何选择
9.晶闸管的派生器件
10.GTO、GTR、MOSFET、IGBT的结构特点及导通和关断条件
11.有效值和平均值的计算
第三章
1.可控整流电路的工作过程分析、绘制波形，求解数值（器件、负载和电源的有效值、平均值、最大值），选择器件，各种负载的数值。
注意几个小名词：控制角、导通角、停止导通角。
3.换流方式，在哪些场合应用。
4.电压、电流逆变电路的特点。
5.单相半桥、全桥电压的工作过程、形成回路、导通的器件及电流方向、全桥控制方式。
6.单向和三相电流型逆变电路换流过程。
第五章
1.直流斩波电路六种基本形式、电路结构形式、输出计算。
2.斩波电路的三种控制方式。（频率、宽度、混合）
3.降压斩波电路电流连续的条件。
电力电力技术复习提纲
第一章
1.电力电子技术
2.电力电子器件
3.电力变换四中形式
4.电力电子三种控制技术
5.举例说明电力电子技术的应用
第二章
1.电力电子器件特征
2.电力电子器件系统组成及作用
3.电力电子器件的分类
4.电力二极管外形结构及应用
5.电力二极管特性及主要参数
6.晶闸管外形结构及工作原理
7.晶闸管关断和导通条件
电力电子技术知识提纲
电力电子技术知识提纲第1章 绪论电力电子技术和4类电力变换第2章 电力电子器件1、二极管、晶闸管、MOSFET 、IGBT 工作原理、特性、主要参数，晶闸管电流的换算2、器件的分类第3章 整流电路1、单相、三相可控整流电路的结构、工作原理、波形分析、参数计算（求d U 公式，电阻负载、阻感负载、反电动势阻感负载）（3.1~3.2）2、单相桥式可控整流电路、三相半波可控整流电路、三相桥式可控整流电路求d U ∆γ、的公式（3.3）3、了解3.4 、3.5 两节的知识4、有源逆变产生的条件、波形分析、参数计算，第4章 逆变电路1、换流方式2、单相、三相电压型逆变电路结构、工作原理、波形分析、特点3、了解电流逆变电路原理4、了解多重逆变电路和多电平逆变电路原理第5章 直流-直流变流电路1、4种斩波电路（Buck 、Boost 、Buck-Boost 、Cuk ）工作原理、求o U 公式2、5种带隔离的直流-直流变流电路（正激、反激、半桥、全桥、推挽）原理、波形分析、电流连续时求o U 公式第6章 交流-交流变流电路1、单相交流调压电路结构、原理、波形分析，了解交流调功电路的原理2、了解三相调压电路及单相交-交变流电路原理第7章 PWM 控制技术１、面积等效原理2、单相桥式逆变电路的单极性调制、双极性调制原理、波形分析，三相桥式逆变电路的双极性调制原理、波形分析，异步调制和同步调制各自的优缺点，了解PWM 逆变电路的谐波特性，了解梯形波、鞍形波、叠加3倍频和直流的信号作为调制信号提高电压利用率和减少开关频率3、特定谐波消除法原理、规则采样法原理4、滞环比较方式原理及优缺点，了解三角波比较方式原理，了解电压型逆变电路的8种开关状态5、PWM 整流电路工作原理，了解PWM 整流电路控制方法第8章 软开关技术了解硬开关和软开关、零电压开关和零电流开关第9章 电力电子器件应用的共性问题1、驱动电路的隔离，了解电压型驱动型驱动电路原理2、了解器件4种保护（过电压保护、过电流保护、du dt 保护、di dt 保护）和缓冲电路原理。
电力电子技术考试复习提纲
电力电子技术练习试题集一、填空题1、请在空格内标出下面元件的简称：_______________、________________、_________________、_______________。
IGBT 是___________和__________的复合管。
2、单相全波可控整流电路中，晶闸管承受的最大反向电压为________。
三相半波可控整流电路中，晶闸管承受的最大反向电压为__________。
（电源相电压为U2）3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为__________逆变器与____________逆变器两大类。
4、在电流型逆变器中，输出电压波形为___________，输出电流波形为___________。
5、有源逆变指的是把___________能量转变成_________能量后送给__________装置。
6、给晶闸管阳极加上一定的_________电压；在门极加上__________电压，并形成足够的____________电流，晶闸管才能导通。
7、晶闸管在触发开通过程中，当阳极电流小于_____________电流之前，如去掉____________脉冲，晶闸管又会关断。
8、直流斩波电路在改变负载的直流电压时，常用的控制方式有________________、___________________、_______________三种。
9、直流斩波电路按照输入电压与输出电压的高低变化来分类有_________斩波电路；__________斩波电路；___________斩波电路。
10、交流零触发开关电路就是利用__________方式来控制晶闸管导通与关断的。
11、晶闸管的维持电流I H是指在________以下温度条件下，门极断开时，晶闸管从较大通态电流下降到刚好能保持导通所必须的最小__________电流。
12、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn等于__________倍I T（A V），如果I T（A V）=100A，则它允许的有效电流为__________。

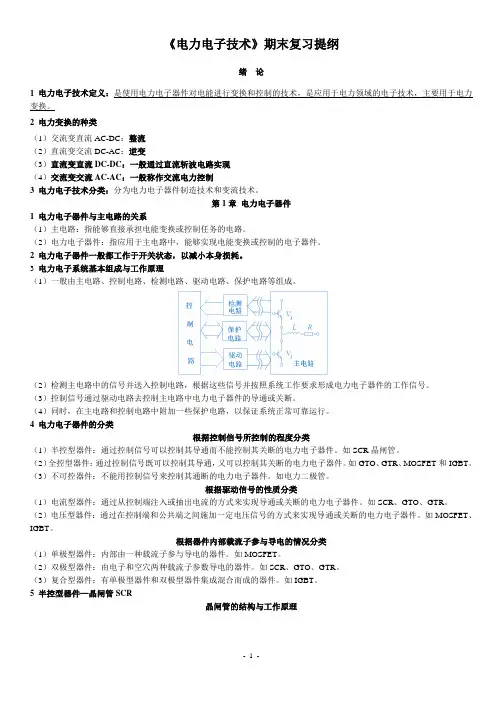

《电力电子技术》期末复习提纲
《电力电子技术》期末复习提纲绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第1章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR、GTO、GTR。
（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。
电力电子复习提纲--南京工程学院
4
负偏压 ⑤IGBT：开通的驱动电压一般 15—20V，关断时施加-5—-15V 负偏压
（10）保护 ①过电压 A、外因：a、雷击 b、操作 B、内因：a、换相 b、关断 最常见内因过电压保护措施：RC 保护电路，C 两端电压不能突变，R 消耗
过电压能量 ②过电流：A、短路 B、过载 最常见过电流保护措施：快速熔断器（简称快熔）
5
第三章 整流电路
1、复习方法 （1）电路原理图 （2）工作原理 （3）波形分析 （4）定量计算 ①输出电压、电流的平均值和有效值②流过晶闸管电流的平均值、有效值③变 压器二次绕组电流④元器件和设备选取⑤功率因数⑥变压器二次绕组电流和输 出电压的谐波分析 （5）主要特点 2、基本概念： （1）相控和斩控 （2）自然换相点 （3）控制角 （4）导通角 （5）移相范围 （6）同步 （7）导电停止角 （8）换流或换相 （9）单拍和双拍 （10）直流磁化 （11）基波和谐波 （12）总谐波畸变率（THD） （13）电压或电流纹波因数 3、基本公式见附表： （1）阻感负载时，注意电感电流不能突变，电感反感应电动势阻止电流的变化， 由于电感的储能在电源电压变负后晶闸管会继续导通，输出电压出现负的部分。 负载电流随负载电感的大小而变化，通常情况下讨论负载电感很大（电感极大、
《电力电子技术》课程复习与考试提纲
《电力电子技术》课程复习与考试提纲绪论什么是电力电子技术？1）电力电子技术的定义2）电力变换的类型3）电力电子技术的分类、学科组成、重要特征。
一、电力电子器件课后习题：第1题，第3题、第4题、第8题、第9题1）电力电子器件的概念、特征，与信息电子器件的区别。
2）电力电子器件的分类，3）电力二极管的分类。
4）晶闸管的静态工作特性，参数计算。
5）4种全控型器件的优缺点比较。
6）电力电子器件驱动电路的任务.7）缓冲电路的定义、作用。
二、整流电路课后习题：第2题，第3题、第5题、第7题、第11题、第13题、第26题1）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
2）单相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
3）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，优缺点。
4）三相可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
5）三相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
6）逆变、有源逆变的定义，逆变的条件。
三、直流斩波电路课后习题：第2题、第3题、第5题1）直流斩波电路的定义。
2）buck电路的电路结构，工作原理，波形，参数计算。
（电流连续、断续情况下）3）boost电路的电路结构，工作原理，波形，参数计算。
四、交流电力控制电路和交交变频电路课后习题：第1题、第6题、第7题1）交流电力控制电路和交交变频电路的定义、分类。
2）单相交流调压电路不同负载情况下的电路结构，工作原理，波形，参数计算。
3）单相交交变频电路的电路结构，工作原理，输入输出特性。
五、逆变电路课后习题：第1题、第2题、第3题、第4题、第5题1）有源逆变与无源逆变的的区别。
《电力电子技术》综合复习资料(DOC)
《电力电子技术》综合复习资料一、填空题1、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
3、整流是指将变为的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为。
5、逆变角β与控制角α之间的关系为。
6、MOSFET的全称是。
7、功率开关管的损耗包括两方面，一方面是；另一方面是。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
9、变频电路从变频过程可分为变频和变频两大类。
10、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
11、就无源逆变电路的PWM控制而言，产生SPWM控制信号的常用方法是。
12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。
13、IGBT的全称是。
14、为了保证逆变器能正常工作，最小逆变角应为。
15、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。
二、判断题1、给晶闸管加上正向阳极电压它就会导通。
2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
3、在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
4、GTO属于双极性器件。
5、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
6、对于三相全控桥整流电路，控制角α的计量起点为自然换相点。
7、IGBT属于电压驱动型器件。
8、晶闸管采用“共阴”接法或“共阳”接法都一样。
9、在触发电路中采用脉冲变压器可保障人员和设备的安全。
10、GTO的关断是靠门极加负信号出现门极反向电流来实现的。
电力电子技术期末考试复习宝典
电力电子技术复习大纲一、基本概念1.电力电子技术是什么技术？它包含哪几类变换？电力电子系统一般包含哪四部分？电力电子技术——使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。
它包含四类变换 整流（AC-DC ），逆变（DC-AC ），斩波（DC-DC （可调）），交流-交流变换（AC-AC ）。
电力电子系统：由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
2.谁是半控型器件？哪些是全控型器件？哪些是单极型器件？哪些是双极型器件？哪些是复合型器件？按照器件能够被控制电路信号所控制的程度，分为以下三类：1）不可控器件（不能用控制信号来控制其通断, 因此也就不需要驱动电路。
） 电力二极管（Power Diode ）只有两个端子，器件的通和断是由其在主电路中承受的电压和电流决定的。
2）半控型器件（通过控制信号可以控制其导通而不能控制其关断。
） 晶闸管（SCR ）（Thyristor ）及其大部分派生器件 器件的关断由其在主电路中承受的电压和电流决定3）全控型器件（通过控制信号既可控制其导通又可控制其关断，又称自关断器件。
）绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor ——IGBT ） 电力场效应晶体管（电力MOSFET ） 电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）控制电 路测 测驱电RL 主电V1V2 控制电路检测电路驱动电路主电路V1LR2U 22按照器件内部电子和空穴两种载流子参与导电的情况分为三类： 1) 单极型器件（由一种载流子参与导电的器件） 如：电力场效应晶体管（电力MOSFET ）2) 双极型器件（由电子和空穴两种载流子参与导电的器件） 如：电力二极管 晶闸管（SCR ）电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）3) 复合型器件（由单极型器件和双极型器件集成混合而成的器件） 如：绝缘栅双极晶体管（IGBT ）MCT （MOS 控制晶闸管）3．单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围为？单个晶闸管所承受的最大正向电压为？三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围[0 °,180 °]单个晶闸管所承受的最大正向电压为三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,150 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,120 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6知识点巩固：1.单相桥式全控整流带纯阻负载工作波形：2.三相半波整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：3.三相半波整流电路带大电感负载工作情况分析：工作波形：基本数量关系：4．三相桥式全控整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：5.三相桥式全控整流电路带大电感工作波形：4.逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是哪一种逆变电路？直流侧采用电容滤波时，是哪一种逆变电路？逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是电压型逆变电路；直流侧采用电容滤波时，是电流型逆变电路。
电力电子技术复习资料
电力电子技术复习资料第一章 电力电子器件及驱动、保护电路1、电力电子技术是一种利用电力电子器件对电能进行控制、转换和传输的技术。
P12、电力电子技术包括电力电子器件、电路和控制三大部分。
P13、电力电子技术的主要功能：1）、整流与可控整流电路也称为交流/直流（AC/DC ）变换电路；2）、直流斩波电路亦称为直流/直流(DC/DC)转换电路；3）、逆变电路亦称为直流/交流(DC/AC)变换电路；4）、交流变换电路（AC/AC 变换）。
P14、电力电子器件的发展方向主要体现在：1）、大容量化；2）、高频化；3）、易驱动；4）、降低导通压降；5)、模块化；6）、功率集成化。
P25、电力电子器件特征：1）、能承受高压；2）、能过大电流；3）、工作在开关状态。
P46、电力电子器件分类：1)、不可控器件，代表：电力二极管；2）、半控型器件，代表：晶闸管；3）、全控型器件，代表：电力晶体管（GTR ）。
P57、按照加在电力电子器件控制端和公共端之间的驱动电路信号的性质又可以将电力电子器件分为电流驱动和电压驱动两类。
P68、晶闸管电气符号。
P19、晶闸管关断条件：阴极电流小于维持电流；晶闸管导通条件：阳极加正压，门极加正压。
导通之后门极就失去控制。
P1110、晶闸管的主要参数（选管用）重复峰值电压——额定电压U Te ；晶闸管的通态平均电流I T(A V)——额定电流。
P1311、K f =电流平均值电流有效值===2)(πAV T T I I 1.57。
P14 12、根据器件内部载流载流子参与导电的种类不同，全控型器件又分为单极型、双极性和复合型三类。
P1713、门极可关断晶闸管（GTO ）具有耐压高、电流大等优点，同时又是全控型器件。
P1814、电力晶体管(GTR)具有自关断能力、控制方便、开关时间短、高频特性好、价格低廉等优点。
P1915、GTR 发生二次击穿损坏，必须具备三个条件：高电压、大电流和持续时间。
电力电子技术复习纲要
复习提纲：考试类型：填空20分选择（单项）20分绘图20分计算40分（A）填空20 简答20选择10 计算50（B）1、电力电子变换技术（4种）2、电力电子系统构成，电力电子元件工作状态、特点、损耗3、电力电子元件分类（按照可控程度、驱动类型分类）、晶闸管导通和关断条件、维持电流和擎住电流的概念、几种全控元件的名称4、触发角、导通角的概念5、单相半波整流电路（电阻性负载），输出电压（电流）波形、表达式、触发角移相范围；单相半波整流电路带续流二极管阻感性负载输出电压（电流）波形、表达式、触发角移相范围；续流二极管电流波形，电流平均值的计算；续流二极管的作用。
6、单相桥式全控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）。
7、单相桥式全控整流电路带反电动势负载，停止导电角的计算；有平波电抗器时相关参数的计算。
（与6相同，只需计算电流时将反电动势减掉即可8、三相半波可控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；电阻性负载时电流连续范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）；触发脉冲的特点；触发角为0的位置。
9、三相桥式全控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；电阻性负载时电流连续范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）；触发脉冲的特点。
10、单相桥式全控、三相半波可控、三相桥式全控整流电路变压器二次侧电流有效值波形及计算（阻感性负载）。
11、斩波电路调制三种方式；三种基本斩波电路的输出电压、电流计算，基本斩波电路图的绘制。
12、换流（或换相）及换流方式13、单极性、双极性PWM波绘制及电路工作原理（以单相桥式电压型逆变电路为例），PWM控制的含义，什么是SPWM波？14、实现有源逆变的两个条件；最小逆变角的范围；有源逆变对变流电路的要求；什么是逆变失败，造成逆变失败的原因有哪些？15、什么是换相重叠角？变压器漏感对整流电路有哪些影响？（含漏感整流电路计算不考）16、同步调制和异步调制概念，各有什么特点？（第7章第3节）17、逆变分类（有源、无源）18、交流—交流变换分类（交流电力控制电路改变电压、电流，不改变频率；分为交流调压和交流调功电路；）交—交直接变频；交流电力电子开关。
《电力电子技术》复习要点.pdf
王兆安《电力电子技术》复习要点第一章绪论1、电子技术包括信息电子技术和电力电子技术两大分支。
2、电力变换的种类3、晶闸管半控型器件主要采用相位控制方式，称为相控方式；全控型器件主要采用脉宽调制方式，称为斩控方式。
4、1957年第一个晶闸管的问世标志着电力电子技术的诞生。
第二章电力电子器件1、电力电子器件与信息电子器件相比具有的的特征：（1）电力电子器件可处理的电功率大；（2）电力电子器件工作在开关状态；（3）电力电子器件需信息电子电路来控制；（4）电力电子器件需安装散热器。
2、在实际中，由控制电路、驱动电路和以电力电子器件为核心的主电路组成一个系统。
3、按照能够被控制电路信号所控制的程度分为：半控型器件；全控型器件；不可控器件。
4、按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，电力电子器件分为：电流驱动型；电压驱动型。
GTO、GTR为电流驱动型，IGBT、MOSFET为电压驱动型。
5、驱动电路加在电力电子器件控制端和公共端之间信号的波形，电力电子器件分为：脉冲触发型；电平控制型。
6、晶闸管导通的条件：晶闸管阳极承受正向电压，且门极有触发电流。
7、晶闸管由导通变为关断的条件：去掉阳极正向电压或者施加反压，或者使流过晶闸管的电流降到接近于零的某一数值以下。
8、晶闸管只可以控制开通不能控制关断，因此被称为半控型器件。
电力晶体管、电力场效应晶体管、绝缘栅双极晶体管可以通过在门极施加负的脉冲电流使其关断，因而属于全控型器件。
8、维持电流是指使晶闸管维持导通所必需的最小电流9、擎住电流是晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流。
10、晶闸管的四怕：高压、过流、电压冲击du/dt、电流冲击di/dt。
第三章整流电路1、整流电路的分类：（1）按组成的器件可分为不可控、半控、全控三种。
（2）按电路结构可分为桥式电路和零式电路。
（3）按交流输入相数分为单相电路和多相电路。
（4）按变压器二次侧电流的方向是单向或双向，分为单拍电路和双拍电路。
电力电子复习提纲
电力电子技术复习第一章⏹电力电子技术的概念⏹电力电子功率变换的分类第二章⏹功率半导体器件分类⏹二极管的工作原理、特性和分类⏹晶闸管的工作原理、特性、分类和选型（额定电压和额定电流计算）⏹半导体功率器件开关能量损耗的计算⏹可控开关的理想特性描述⏹BJT、达林顿管、MOSFET、GTO和IGBT的基本原理第三章⏹网络换流整流器单相桥路：视在功率，有功功率，畸变功率和谐波⏹网络换流整流器三相桥路：视在功率，有功功率，畸变功率和谐波⏹稳态下的非正弦波形：THD，PF, DPF，浪涌系数的计算⏹有功、无功⏹功率因数的计算⏹畸变功率的计算⏹似稳态过程的概念⏹总电流、基波电流、谐波电流⏹基波电流含有率⏹谐波电流含有率第四章⏹单相桥式二极管整流电路Ls=0 的波形和计算(输出电压、交流侧电流有效值、基波分量、谐波分量、功率因数）.⏹单相桥式二极管整流电路Ls>0 的波形和计算(换相重叠角、输出电压）⏹三相桥式二极管整流电路Ls=0 的波形和计算(输出电压、交流侧电流有效值、基波分量、谐波分量、功率因数）.⏹三相桥式二极管整流电路Ls>0 的波形和计算(换相重叠角、输出电压）⏹单相整流电路与三相整流电路的比较（定性）。
⏹开通时的瞬间冲击电流和过电压的影响⏹谐波的影响第五章⏹单相全控桥整流电路Ls=0 （纯电阻负载、阻感负载、反电动势负载）的波形和计算(输出电压、交流侧电流有效值、基波分量、谐波分量、功率因数）⏹单相全控桥整流电路Ls>0 的波形和计算(换相重叠角、输出电压）⏹有源逆变产生的原理和条件，逆变失败的原因及其防止措施。
⏹12脉冲整流电路的基本性质⏹双向整流电路:环流电抗器的作用、环流系统分类。
⏹交交变换的概念和特性。
第六章⏹直流斩波的基本概念、基本的斩波电路类型⏹降压斩波电路的工作原理和计算⏹升压斩波电路的工作原理和计算⏹斩波电路的电流控制方式⏹逆变的概念及分类⏹换流的概念、分类、原理和适用器件⏹逆变器分类⏹电压型逆变电路主要特点⏹单相电压型半桥逆变电路的原理、电压电流波形和计算（基波幅值、有效值），反馈二极管的作用。
2021电力电子技术复习提纲
2021电力电子技术复习提纲第一章电力电子技术的定义、电力变换的四大类、电力电子技术的研究对象、电力电子技术的发展历史第2章电力电子器件的定义与信息电子设备相比，电力电子设备的特点电力电子器件的主要工作状态，电力电子器件的主要损耗，冷却方式（哪种最常用）电力电子设备的系统组成电力电子设备的分类电力二极管：封装类型，电气符号，主要类型，应用场合晶闸管：封装类型、电气符号、主要衍生装置、英文缩写、应用场合、门极关断晶闸管、功率晶体管：英文缩写、电气符号、应用场合、功率场效应晶体管：分类、应用场合、英文缩写、电气符号、，绝缘栅双极晶体管：电气符号、主要类型、应用场合熟悉其他新型电力电子器件有哪些，当前电力电子器件的发展趋势掌握课后p421~5第三章整流器的定义、整流器电路的分类、单相：主要的典型单相可控整流电路1）单相半波可控整流电路：电路、带阻性负载、阻性电感负载和续流二极管（续流二极管的功能）电路的工作状态、相应的电路波形、相关计算、晶闸管正反向峰值电压、相移范围和导通角2）单相桥式全控整流电路：电路，带阻性负载、阻感负载、反电动势负载的电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角3）单相全波可控整流电路：电路、带阻性负载和阻性负载电路的工作状态、相应的电路波形、相关计算、晶闸管承受正负峰值电压、移相范围和导通角。
它主要不同于单相桥式全控整流电路。
三阶段：自然换相点的概念1）三相半波可控整流电路：电路、阻性负载和阻性负载电路的工作状态、相应的电路波形、相关计算、晶闸管承受正负峰值电压、相移范围、导通角、，电阻负载下间歇输出电压的临界触发角2）三相桥式全控整流电路：电路，带阻性负载、阻感负载电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角，电阻负载时输出电压断续的临界触发角变压器漏感对整流电路的影响及相关计算，换相重叠角的概念以及整流电路谐波和无功功率的影响什么是逆变？为什么逆变？逆变的种类？发生有源逆变的条件？逆变失败的原因？最小逆变角p953,4,5,6,7,9,10,11,12,13,16,26,29课后第四章逆变的定义，逆变的分类，有源逆变和无源逆变的概念换向的概念，换向方式，各种换向方式的适用范围，掌握负荷换向的工作原理，掌握强制换向的工作原理和分类，哪些换向方式属于自换向，哪些属于外换向无源逆变电路的分类：电压型和电流型电压型逆变电路的主要特点单相半桥逆变电路：电路、工作原理及波形、特性单相全桥逆变电路：电路、工作原理及波形、特性三相电压型逆变电路：工作模式、电路、工作原理、电流型逆变电路的主要特性单相电流型逆变电路：电路，工作原理p1181，2，3，4，6第五章1、斩波电路主要基本斩波电路、斩波电路的控制方式和控制原理降压斩波电路：电路、工作原理和波形、相关计算升压斩波电路：电路、工作原理和波形、相关计算升压斩波电路：电路、工作原理和波形、相关计算2。
电力电子技术复习提纲
电力电子技术复习题第一章1电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术4.电力电子技术的诞生1957年美国通用电气公司研制出第一个晶闸管，1904年出现电子管，1947年美国著名贝尔实验室发明了晶体管。
5 电子技术分为信息电子技术与电力电子技术。
信息电子技术主要用于信息处理，电力电子技术主要用于电力变换。
第2章电力电子器件1、电力电子器件一般工作在开关状态。
2、在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3、电力电子器件组成的系统，一般由_控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4、按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5、电力二极管的工作特性可概括为承受正向电压导通，承受反相电压截止。
6、电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7、晶闸管的基本工作特性可概括为正向电压门极有触发则导通、反向电压则截止。
8、GTO的多元集成结构是为了便于实现门极控制关断而设计的。
10、电力MOSFET的通态电阻具有正温度系数。
11、IGBT 的开启电压UGE（th）随温度升高而略有下降，开关速度小于电力MOSFET 。
12、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。
13、属于不可控器件的是电力二极管，属于半控型器件的是晶闸管，属于全控型器件的是 GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有电力MOSFET，属于双极型器件的有电力二极管、晶闸管、GTO 、GTR，属于复合型电力电子器件得有 IGBT ；在可控的器件中，容量最大的是晶闸管，工作频率最高的是电力MOSFET，14、晶闸管触发的触发脉冲要满足哪几项基本要求？答：（1）触发信号应有足够的功率；（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通；（3）触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
电力电子技术复习提纲
电力电子技术复习提纲复习提纲第一章绪论要求：对电力电子技术的学科分类、应用领域的认识。
问题：1．什么是电力电子技术？应用于电力领域的、使用电力电子器件对电能进行变换和控制的技术。
是一门与电子、控制和电力紧密相关的边缘学科。
2. 说“电力电子技术的核心技术是变流技术”对吗？对3.模拟电子技术和数字电子技术也是电力电子技术吗？答：模拟电子技术和数字电子技术属于信息电子技术，不属于电力电子技术。
第二章电力电子器件要求：了解各种主要电力电子器件的基本结构、工作原理、基本特性和主要参数。
电力电子器件归类：一. 按照器件内部电子和空穴两种载流子参与导电的情况①单极型：肖特基二极管、电力MOSFETT等。
②双极型：基于PN结的电力二极管、晶闸管、GTR等。
③复合型：IGBT等。
二. 按驱动类型①电压驱动型器件单极型器件和复合型器件。
共同特点是：输入阻抗高，所需驱动功率小，驱动电路简单，工作频率高。
②电流驱动型器件双极型器件。
共同特点是：具有电导调制效应，因而通态压降低，导通损耗小，但工作频率较低，所需驱动功率大，驱动电路也比较复杂。
三. 按控制信号的波形1①电平控制型器件电压驱动型器件和部分电流驱动型器件（如GTR）②脉冲触发型器件部分电流驱动型器件，如晶闸管。
问题：4.解释“电力电子器件”并叙述其主要特征。
用于处理电能的主电路中，实现电能的变换或控制的电子器件。
主要特征：① 所能处理电功率可以很大，其承受电压和电流的能力一般都远大于处理信息的电子器件。
② 工作在开关状态。
③ 需要驱动电路(除不可控器件外)，由信息电子电路来控制。
④ 自身的功率损耗通常仍远大于信息电子器件，一般都需要作散热设计。
5.解释：电力电子器件的“通态损耗”、“断态损耗”、“开关损耗”、“开通损耗”、“关断损耗”。
“通态损耗”：电力电子器件在导通稳态下自身的电能损耗。
损耗功率通常等于导通压降×导通电流。
“断态损耗”：电力电子器件在关断稳态下自身的电能损耗。
10级《电力电子技术》提纲要义
10级《电力电子技术》提纲要义 2013.1填空题：1分×20道选择题：2分×5道简答题：45分共8道计算题：25分共4道绪论※什么是电力电子技术？应用于电力领域的电子技术称为电力电子技术1）电力电子技术的定义:使用电力电子器件对电能进行变换和控制的技术2）电力变换的类型:交流变直流成为整流, 直流边交流叫做逆变具体变换种类及方法如下:①交流变直流(整流) ②直流变直流(直流斩波) ③交流变交流(交流电力控制变频、变相) ④直流变交流(逆变)3）电力电子技术的分类、学科组成、重要特征:分为器件和应用两大分支; 电力电子学是由电力学、电子学和控制理论三部分组成; 电力电子技术是弱电控制强电的技术，是弱电和强电的接口一、电力电子器件1）电力电子器件的概念、特征，与信息电子器件的区别: 在可直接用于处理电能的主电路中, 实现电能变换或控制的电子器件称作电力电子器件; 特征与区别: ①电力电子器件处理电功率远大于处理信息的电子器件; ②为减少本身损耗, 一般工作在开关状态, 导通时阻抗接近于零, 阻断时电流为零,而管子两端的电压取决于外电路③电力电子器件需要信息电子电路来控制④电力电子器件自身功率损耗远大于信息电子器件.2）电力电子器件的系统组成: 由控制电路、驱动电路、保护电路和以电力电子器件为核心的主电路组成3）电力电子器件的分类: 根据控制程度可分为半控型器件、全控型器件和不可控型器件; 根据控制端信号性质可分为电流驱动型和电压驱动型; 根据内部电子与空穴参与导电情况可分为单极型器件、双极型器件和复合型器件4）电力二极管的分类: 普通二极管、快恢复二极管和肖特基二极管5）晶闸管的静态工作特性，参数计算: 详见书本P15~216）四种全控型器件的优缺点比较: GTO (门极可关断晶体管)、GTR (电力晶体管)、电力MOSFET (电力场效应管)及IGBT(绝缘栅双极晶体管)优缺点如下7）电力电子器件驱动电路的任务：电子电路作为第一保护措施，快速熔断器仅作为短路部分区段的保护，直流快速断路器整定在电子电路动作之后实现保护，过电流继电器整定在过载时动作。
《电力电子技术》期末复习提纲
《电力电子技术》期末复习提纲电力电子技术是电气工程的一个重要分支，广泛应用于电力变换与控制领域。
以下是《电力电子技术》期末复习提纲。
一、电力电子技术概述1.电力电子技术的定义和发展历程2.电力电子技术的应用领域和重要性二、电力电子器件1.二极管、可控硅、晶闸管等常用电力电子器件的结构和特性2.电力电子器件的工作原理和应用场合3.电力电子器件的优缺点及选型注意事项三、电力电子电路1.单相和三相电压变换电路的基本组成和特点2.线性和非线性负载电压变换电路的特点和应用3.电力电子电路的控制策略和控制方法四、PWM调制技术1.PWM调制技术的定义、作用和优点2.固定频率PWM调制和变频PWM调制的原理和特点3.PWM调制技术在电力电子中的应用实例五、直流调速技术1.直流电机的基本结构和工作原理2.直流调速系统的基本组成和工作原理3.直流调速系统的调压和调速方式及其特点六、交流调速技术1.变频调速技术的基本原理和分类2.单相和三相交流调速电机的控制策略和控制方法3.交流调速系统的应用领域和发展趋势七、电力电子变换器1.逆变器、换流器和变频器的基本结构和工作原理2.电力电子变换器的功率流动和电磁干扰问题3.电力电子变换器的控制方法和改进措施八、电力电子在电力系统中的应用1.变压器的主动无功补偿技术2.电力电子调压技术在输电线路中的应用3.可控变压器在高压输电系统中的应用实例以上是《电力电子技术》期末复习提纲，每个知识点都需要理解其基本原理、应用场合以及相关的控制方法和技术。
复习时要结合教材、课件、课堂笔记等资料进行系统的学习和总结，重点掌握各个知识点的关键概念和关键流程，同时进行习题和例题的练习，加深对知识点的理解和运用能力。
希望以上提纲对你的复习有所帮助，祝你成功完成期末考试！。
电力电子复习提纲 南京工程学院
Power MOSFET 工作在开关状态是在截止区和非饱和区之间进行来回转 换，中间经过饱和区；
IGBT 工作在开关状态是在正向阻断区和饱和区之间进行来回转换，中间 经过有源区； （8）Power MOSFET
①使用时注意寄生二极管的影响 ②通态电阻具有正的温度系数，对并联时均流有利 （9）IGBT ①IGBT 的特性和参数特点 ②◆擎住效应或自锁效应：在 IGBT 内部寄生着一个 N − PN + 晶体管和作为
5
第三章 整流电路
1、复习方法 （1）电路原理图 （2）工作原理 （3）波形分析 （4）定量计算 ①输出电压、电流的平均值和有效值②流过晶闸管电流的平均值、有效值③变 压器二次绕组电流④元器件和设备选取⑤功率因数⑥变压器二次绕组电流和输 出电压的谐波分析 （5）主要特点 2、基本概念： （1）相控和斩控 （2）自然换相点 （3）控制角 （4）导通角 （5）移相范围 （6）同步 （7）导电停止角 （8）换流或换相 （9）单拍和双拍 （10）直流磁化 （11）基波和谐波 （12）总谐波畸变率（THD） （13）电压或电流纹波因数 3、基本公式见附表： （1）阻感负载时，注意电感电流不能突变，电感反感应电动势阻止电流的变化， 由于电感的储能在电源电压变负后晶闸管会继续导通，输出电压出现负的部分。 负载电流随负载电感的大小而变化，通常情况下讨论负载电感很大（电感极大、
（2）直流斩波电路对输出电压的三种控制方式：PWM、PFM、HM （3）升压型直流斩波电路输出电压高于电源电压的原因 3、基本公式：
输出电压 输出电流 电感电流纹波 电容电压纹波
降压
αU d
1 α Id
α (1 − α )Ud fL
α (1 − α )Ud 8 f 2LC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力电子技术》复习提纲
第一章绪论:
电力电子技术的定义，电力电子技术的核心—变流技术的四种基本类型。
第2章电力电子器件:
1. 教材P.42中的习题：1、2、3、4、5、6、7、8。
2．电力电子器件的概念和分类方式；电力电子器件的系统组成。
3. 掌握晶闸管（SCR）、可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（MOSFET）、绝缘栅双极晶体管（IGBT）的结构、工作原理、电气符号、基本特性和主要参数。
第3章整流电路:
1. 教材P.95--96中的习题：3、5、11、13。
2．在电阻性负载、大电感性负载、大电感加有续流二极管性负载、反电势负载这几种典型负载条件下，对晶闸管单相全控桥、三相半波、三相全控桥三种典型整流电路的电路结构、工作原理、波形分析和参数计算（包括整流电压、电流，晶闸管的最大移相范围、导通角、承受的最大电正、反向电压、管子的电流平均值、电流有效值；变压器二次侧电流等）。
3．变压器漏感对整流电路的影响，整流电路中出现换相重叠角γ的根本原因是什么；换相重叠角γ与什么参数有关。
4. 带平衡电抗器的双反星形可控整流电路的基本工作原理和平衡电抗器的作用。
5．有源逆变的概念和逆变条件，逆变失败原因和如何防止逆变失败。
6. 相控电路的驱动控制，重点熟悉锯齿波移相触发电路的原理，了解各种集成触发芯片的功能。
第4章逆变电路:
1. 教材P.118中的习题：1、2、3、4、5。
2. 掌握变流电路换流及换流方式
3．掌握电压型逆变电路与电流型逆变电路的主要特点及工作原理。
第5章直流-直流变流电路:
1. 教材P.138中的习题：2、3、5。
2．掌握直流斩波的概念和斩波电路的控制方式。
3. 掌握降压斩波、升压斩波和升降压斩波的基本电路、波形分析和电路参数计算。
4．带隔离的直流-直流变流电路的类型和电路拓扑及控制方式。
第6章交流-交流变流电路:
1. 教材P.161中的习题:3、4、5、6、7。
2．掌握交流调压电路的基本构成、调压原理和基本性能。
3. 交流调功、交流电力电子开关的基本概念。
4. 晶闸管相位控制的交交变频电路的构成、工作原理和输入输出特性。
第7章 PWM控制技术:
1. 教材P.184中的习题：1、3、5、6。
2．掌握PWM控制的理论基础和基本原理以及SPWM波的生成原理及控制方法。
3. 掌握PWM逆变电路的控制方式。
4. 掌握同步调制和异步调制的概念和规则采样法的计算方法。
第8章软开关技术:
1. 教材P.195中的习题：1、2。
2．软开关技术有何意义，何谓零电压软开关与零电流软开关。
3．在器件上加接缓冲电路与使用软开关技术有什么本质上的不同。
第9章电力电子器件应用的共性问题
1．教材P.206中的习题：1、2、4、5、6、7。
2. 电力电子器件驱动电路的基本任务与电气隔离方法。
3. 电力电子器件的过电压产生的原因和保护措施，过电流产生的原因和保护措施。
4．缓冲电路的用处是什么。
5．电力电子器件串并联使用存在的问题和解决措施。
第10章电力电子技术的应用:
1. 教材P.237中的习题：1、2、5、7、8、10。
2. 晶闸管直流电动机可逆电力拖动系统中，四象限工作运行方式。
3. 掌握恒压频比控制的交直交变频调速系统的电路结构、工作原理和控制方式。
4. 掌握UPS电源的基本构成方式及工作原理。
5．掌握开关电源的基本构成方式及工作原理。
