第五章系统动力学方法

合集下载

系统动力学课程PPT共五章全

系统动力学课程PPT共五章全
2.3 计算机模拟是系统动力学模拟的基本工具
思维模型--因果回路图-- 流图-- DYNAMO--计算机模型
17
第三章 系统动力学的建模基础
3.1 思维模拟与决策陷阱 系统问题: 直觉对策: 环境污染严重 关闭工厂 乘车难 增加公共车辆 犯罪率增长 加强警力 货币供求矛盾增加 增印纸币 水产品供应不足 扩大捕捞量 知识贬值 紧缩教育投资 产品质量低下 增加广告 住房紧张 占田建房
x 指数增长 有极限增长
38
t
(1)基本正反馈模块 现象:谣言传播、企业产值增长、通货膨胀、 知识积累等 特点:非稳定、自增长、自循环
知识积累的正反馈关系
基本正反馈模块流图
39
动力学方程:
dx/dt=RT, RT =k1x, x(0)=x0, k1>0
解得:
x(t)=x0eK1t = x0et/T1
3)积分表达: LEV(t)=∫ [IR(t)-OR(t)]dt (2)速率变量(流率,Rate Variable R)
R LEV
k A
R=f(k,H,LEV,A)
27
(3)辅助变量(auxiliary variable, A)
LEV
k A
A=k*(H-LEV)
H
(4)源(Source、汇Sink)
LEV RATE
或 L(t) → R(t) → R(L)
L,R R
L(t)
R(t) 0 (a) t 0 (b) L*
33
L
ቤተ መጻሕፍቲ ባይዱ
图解法的基本特点: (1)既可用于分析过程有可用于综合过程 三张图象中任意给定一张可画出另外两张。 (2)求解过程的规范性 (3)轮廓性求解(精度不高) (4)难于应用于两阶以上的高阶系统。

系统动力学.ppt

系统动力学.ppt

0
0
15
30 45 Time (Month)
60
张学民 xzhang2000@
管理科学与工程学科
系统动力学
一阶反馈系统的复杂性 –– 新假设
buy rate 6 4.5
14
3
1.5
0 1 19 37 55 Buyers (person) 73 91
• 左半段曲线的斜率为正,表明两个反馈环中正反馈环起主导作用 • 左半段曲线的斜率随着水平变量Buyers的增加而递减至零,意味着正反馈环的 力量逐渐削弱,水平变量Buyers的行为呈亚指数增长的特性,购买率buy rate则 随着Buyers的增长而增至其最大值 • 右半段曲线的斜率为负,且其绝对值随着水平变量Buyers的增加由零逐渐递增 的,表明负反馈环不仅起了主导作用,而且其力量在不断加强, • 水平变量Buyers的行为呈超渐近增长的特性,购买率buy rate则随着Buyers的增 长由最大值逐渐衰减至零
19
指数增长行为
渐近衰减行为
恒值行为
恒值行为
指数崩溃行为
渐近增长行为
一阶线性正反馈系统 可能有的三种行为模式
一阶线性负反馈系统 可能有的三种行为模式
张学民 xzhang2000@
管理科学与工程学科
系统动力学
非线性与主导反馈环的转移
20
• 复杂系统内部存在相互作用的或正或负的多重反馈环。 • 所谓主导反馈环就是在多重反馈环中起主导作用的反馈环。 • 当系统行为表现出指数增长(或指数崩溃)特性时,可以推断系统中必定 存在正反馈环,并且正起着主导作用。 • 当系统行为表现出寻找目标特性时,则可以推断系统中必定存在负反馈 环,并且正起着主导作用。 • 系统行为是由多重反馈环相互作用共同产生的,其行为模式主要由主导 反馈环决定。 • 主导反馈环并非是固定不变的,它(们)往往随着系统状态的变化而在各 反馈环中转移,由此产生了多种多样的复杂的系统行为。 • 实际系统几乎都具有非线性的特征。非线性关系是导致主导反馈环极性 转移的根本原因。 • 不仅要研究正反馈环或负反馈环的作用,而且要研究主导反馈环转移的 作用。 • S型增长是主导反馈环由正反馈环向负反馈环转移的实例。

第五章 汽车转向系统动力学,

第五章  汽车转向系统动力学,

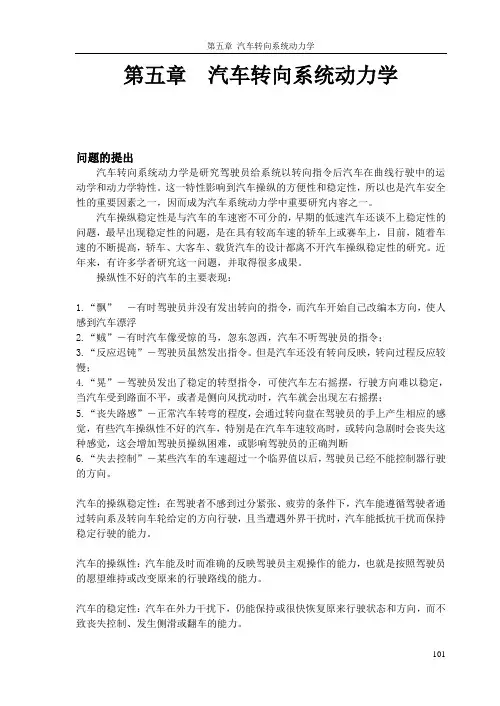

第五章汽车转向系统动力学问题的提出汽车转向系统动力学是研究驾驶员给系统以转向指令后汽车在曲线行驶中的运动学和动力学特性。

这一特性影响到汽车操纵的方便性和稳定性,所以也是汽车安全性的重要因素之一,因而成为汽车系统动力学中重要研究内容之一。

汽车操纵稳定性是与汽车的车速密不可分的,早期的低速汽车还谈不上稳定性的问题,最早出现稳定性的问题,是在具有较高车速的轿车上或赛车上,目前,随着车速的不断提高,轿车、大客车、载货汽车的设计都离不开汽车操纵稳定性的研究。

近年来,有许多学者研究这一问题,并取得很多成果。

操纵性不好的汽车的主要表现:1.“飘” -有时驾驶员并没有发出转向的指令,而汽车开始自己改编本方向,使人感到汽车漂浮2.“贼”-有时汽车像受惊的马,忽东忽西,汽车不听驾驶员的指令;3.“反应迟钝”-驾驶员虽然发出指令。

但是汽车还没有转向反映,转向过程反应较慢;4.“晃”-驾驶员发出了稳定的转型指令,可使汽车左右摇摆,行驶方向难以稳定,当汽车受到路面不平,或者是侧向风扰动时,汽车就会出现左右摇摆;5.“丧失路感”-正常汽车转弯的程度,会通过转向盘在驾驶员的手上产生相应的感觉,有些汽车操纵性不好的汽车,特别是在汽车车速较高时,或转向急剧时会丧失这种感觉,这会增加驾驶员操纵困难,或影响驾驶员的正确判断6.“失去控制”-某些汽车的车速超过一个临界值以后,驾驶员已经不能控制器行驶的方向。

汽车的操纵稳定性:在驾驶者不感到过分紧张、疲劳的条件下,汽车能遵循驾驶者通过转向系及转向车轮给定的方向行驶,且当遭遇外界干扰时,汽车能抵抗干扰而保持稳定行驶的能力。

汽车的操纵性:汽车能及时而准确的反映驾驶员主观操作的能力,也就是按照驾驶员的愿望维持或改变原来的行驶路线的能力。

汽车的稳定性:汽车在外力干扰下,仍能保持或很快恢复原来行驶状态和方向,而不致丧失控制、发生侧滑或翻车的能力。

101两者的关系:操纵性的丧失常导致侧滑、回转、甚至翻车;而稳定性的破坏也往往使汽车失去操纵性,处于危险状态。

5 系统动力学

5 系统动力学

人口总数
出生人数
b.反馈回路具有极性:
因果链极性的积累效应产生了反馈回路的极性。
A - + + +
A + -
B

B C

C
负反馈:是自我调节行为 趋于稳定
正反馈:具有自我强化效果 趋势加强(或自增长性)
●反馈回路极性的确定:
●负反馈回路(负极性)—奇数个负因果极
例:库存系统反馈回路
目标:期 望库存量
有3个反馈回路。
实例:大陆架的生态模型
近海大陆架生存着的海草和贝有以下生态关系: ①贝靠吃海草而生存。若贝增加,海草要减少, 最终将导致贝的减少; ②若贝减少了,海草数就要增加,又将引起贝的 增加。
实例:大陆架的生态模型
步1 确定系统边界
海草方面应考虑因素: ①海草数量 ②海草死亡数 ③海草繁殖数 贝方面应考虑因素: ①贝数量 ②贝死亡数 ③贝繁殖数 大陆架生态问题的系统界定 海草 吃 贝
5.2.2 几种典型多重反馈回路
2)成长与投资不足反馈回路基模
- + 对投资需求 认识程度 绩效 + + 产能 延迟 产能的投资
投资需求
+

+ 成长的行动

5.2.2 几种典型多重反馈回路
2)成长与投资不足反馈回路 实例1
- + 城市综合竞争力 延迟
对基础设施认 识程度
经济效益
经济规模
- -

+
5 系统仿真
_____系统动力学
( Systems Dynamics , SD )
5.1
1956年至 60年代初 60年代初至 70年代初 70年代初至
系统动力学概论
●SD的由来和发展

系统动力学

系统动力学

源与汇
参数
6.2 系统动力学原理
(2)流图符号
实物流


信息流 R1 R1

速率变量 L1
③ ④
水准变量 辅助变量 (
。 )
A1

6.2 系统动力学原理
(3)流图绘制程序和方法
① 明确问题及其构成要素; ② 绘制要素间相互作用关系的因果关系 图。注意一定要形成回路; ③ 确定变量类型( L 变量、 R 变量和 A 变 量)。将要素转化为变量,是建模的关键一步。 在此,应考虑以下几个具体原则:
常量方程 (C方程)
C
C1=数值
6.3 基本反馈回路的DYNAMO仿真分析
2、一阶正反馈回路
PR 人 口 数 P (+)
年人口 增 加
PR
P

+
C1(人口年自然增长率0.02) p PR 2 2.04 2.0808 ┆

L P•K=P•J+DT*PR•JK N P=100 R PR•KL=C1*R•K C C1=0.02 0 1 2 ┆
(3)SD将社会系统当作非线性(多重)信息反 馈系统来研究
6.2 系统动力学原理
3、工作程序
认识 问题 界定 系统
要素及其因 果关系分析
建立结 构模型
建立数 学模型
仿真 分析
比较与 评价
政策 分析
(流图)(DYNAMOY方程)
6.2 系统动力学原理
4、系统动力学模型
(1)常用要素
流 速率 水平变量
P 100 102 104.04 ┆
100 0
一阶正反馈(简单 人口问题)系统输 出特性曲线
3、一级负反馈回路

系统动力学方法

系统动力学方法

系统动力学的由来与发展
❖ 近年来SD正在成为一种新的系统工程方法 论和重要的模型方法,渗透到许多领域, 在国土规划、区域开发、环境治理和企业 战略研究等方面,正显示出它的重要作用。
❖ 尤其是随着国内外管理界对学习型组织的 关注,SD思想和方法的生命力更为强劲。
❖ 但目前应更加注重SD的方法论意义,并注 意其定量分析手段的应用场合及条件。
水准变量
(Level) 四个基本要素——状态、信息、决策、行动
两个基本变量——水准变量(L)、速率变量(R)
一个基本思想——反馈控制
因果关系分析
因果关系分析是构成系统动力学模型的基础,是社会系统内部关 系的真实写照。因果关系通过因果关系图来描述 因果箭 因果关系也称影响关系,可通过连接因果要素的“因果箭”表示。 因果关系的极性(正+,负-)表示因果的变化方向是否一致
❖ 计算机仿真实验 ❖ 结果分析 ❖ 模型修正 ❖ 比较与评价 ❖ 政策分析
认识 界定 要素及其因 建立结 建立数 仿真 比较与 政策 问题 系统 果关系分析 构模型 学模型 分析 评价 分析
(流图)(DYNAMOY方程)
SD结构模型化原理
(Rate)
决策
速率变量
信息
行动
信息
流 (行动)
系统 状态
SD的研究对象及其特点
❖ SD的研究对象主要是社会(经济)系统。 ❖ (1)社会系统中存在着决策环节 ❖ 社会系统的行为总是经过采集信息,并按照某个
政策进行信息加工处理作出决策后出现的,决定 是一个经过多次比较、反复选择、优化的过程。 ❖ 对于大规模复杂的社会系统来说,其决策环节所 需要的信息的信息量是十分庞大的。其中既有看 得见、摸得着的实体,又有看不见、摸不到的价 值、伦理、道德观念及个人、团体的偏见等因素。

汽车系统动力学第五章 纵向动力学概述

汽车系统动力学第五章 纵向动力学概述

第五章纵向动力学性能分析除空调等附属设备的能耗需求外,行驶过程中车辆所需的动力与能量由行驶阻力所决定。

本章将在分析动力需求与动力供应的基础上,分析车辆的纵向动力学特性,包括动力性、燃油经济性和制动性。

此外,还将讨论与路面附着条件相关的驱动和制动极限问题,最后进行制动稳定性的分析。

§5-1 动力的需求与供应本节首先介绍车辆的行驶阻力,然后分析车辆对动力的需求及供应,最后给出车辆的动力供求平衡方程。

一、车辆对动力的需求这里介绍的车辆行驶阻力,实际上代表了车辆对动力的需求。

按行驶状态的不同,车辆行驶阻力可分为稳态匀速行驶状态下的阻力和瞬态加速时的阻力两部分。

前者包括车轮滚动阻力、空气阻力和坡度阻力;后者主要是指加速阻力。

二、车辆的动力供应§5-2 动力性一、概述车辆的动力性由加速能力、爬坡能力和最高车速来衡量,也可通过对特定行驶工况下车辆动力需求与动力供应之间的比较来评定,而供求双方的平衡关系则由驱动轮轮胎与地面间的相互作用所决定。

评价车辆动力性时,通常采用“驱动力平衡图”或“驱动功率平衡图”进行分析。

三、加速能力§5-3 燃油经济性目前,大多数车辆采用内燃机作为发动机,其经济性主要以燃油消耗量表示。

一、燃油消耗量的计算根据初始的车辆设计参数,在车辆开发初期即可进行其燃油经济性理论上的估计,从而方便地在车辆设计阶段进行设计参数的修正。

二、减少油耗的途径减少燃油消耗量的途径:1)交通管理因素:包括交通管理系统、信号灯控制系统、驾驶员培训等因素,实际上均影响了车辆的行驶速度。

2)车辆行驶阻力因素:在保证汽车安全性、人机工程、经济性和舒适性的同时,尽可能降低车辆行驶阻力,如减小整车质量、轮胎滚动阻力系数、空气阻力系数和迎风面积等。

3)尽可能地降低附属设备(如空调、动力转向、动力制动等)的能耗。

4)提高传动系效率,使发动机功率要尽可能多地传递到驱动轮上。

§5-4 驱动与附着极限和驱动效率第三章中对单个轮胎与地面附着极限问题已有介绍,本节将在整车受力分析的基础上,详细讨论整车驱动与附着极限。

(完整版)第五章系统动力学模型

(完整版)第五章系统动力学模型
28
5.2 系统反馈结构
5.2.2 系统动力学流图
1. 变量与符号
(1)原件结构要素
原件结构要素
变量要素,它是由状态变量、速率变量、辅助变量 等组成。
关联要素,是信息链和物质链。
29
5.2 系统反馈结构
5.2.2 系统动力学流图
30
5.2 系统反馈结构
5.2.2 系统动力学流图
描述状态变量变 化快慢的变量
5.1.2 系统动力学发展历史
J.W.Forrester等在系统动力学方面的主要成果 1958年 发表著名论文《工业动力学——决策的一个重要突破口》 1961年 出版《工业动力学》(Industrial Dynamics) 1968年 出版《系统原理》(Principles of Systems) 1969年 出版《城市动力学》(Urban Dynamics) 1971年 出版《世界动力学》(World Dynamics) 1972年 学生梅多斯教授等出版《增长的极限》(The Limits to Grow2.2 系统动力学流图
出生系数是常数
32
5.2 系统反馈结构
5.2.2 系统动力学流图
辅助 变量
33
5.2 系统反馈结构
5.2.2 系统动力学流图
34
5.2 系统反馈结构
5.2.2 系统动力学流图
35
5.2 系统反馈结构
5.2.2 系统动力学流图
当模型用于经济政策分析时,通常 采用对模型施加外部干扰的办法, 以研究和揭示内部结构与其动态行 为之间的关系。
第五章 系统动力学模型
System Dynamics Model
1
目录
5.1 系统动力学学科简述 5.2 系统反馈结构 5.3 系统动力学方程基础 5.4 DYNAMO语言 5.5 典型反馈结构 5.6 系统动力学模型 5.7 仿真软件Vensim

第五章系统动力学方法

第五章系统动力学方法
热量积累
热风调节
室温增加
室温
延迟+反馈
❖ 把这个因果关系图转换成流图。室温是一个存量,室温增加 是对应的速率,它们用实物流相连。热风调节使热量积累, 所以热量积累是一个存量,热风调节是使其增加的对应速率 ,它们也用实物流相连。热量积累使室温增加,这是存量对 速率的影响,它是一个信息链,用温升时间常数辅助表示这 个关系。
2.速率方程:计算速率变量的方程, 是决策函数的具体形式。
R RATE.KL=f( L.K, A.K, C, …) 1、无标准形式(f不定)。 2、速率的值在DT内不变。速率方程是在K时刻进行计算,而在自K至L的时间间隔(即DT) 中假定保持不变。
3.辅助方程:辅助说明速率变量或简化决策函数的方程。
室温
热风调节
正反馈
❖ 相反,正反馈环总是加大环内的偏差或扰动,它具有不平 衡、不断增长的特性。例如在人口系统中,人口数增加了 ,每年所出生的人就增加,这就使人口数按指数规律很快 的增长下去。这样,从“人口数”到“每年出生的人”又 返回到“人口数”之间就存在一个正反馈。增强而不是抵 消环中某个元素的变化是所有正反馈环的共同特征。
SD模型的重要环节。
基本思想
❖ 系统动力学的基本思想是充分认识 系统中的反馈和延迟,并按一定的规则 从因果关系图逐步的建立系统动力学流 式图的结构模式。
二、 因果关系图和流程图
1.因果关系图 因果箭:连接因果要素的有向线段。箭尾始于原因,箭头终于结果。因
果关系有正负极之分。正(+)为加强,负(—)为减弱。 因果链:因果关系具有传递性。在同一链中,若含有奇数条极性为负的
第三节 基本反馈回路的DYNAMO的仿真分析
一、基本DYNAMO方程

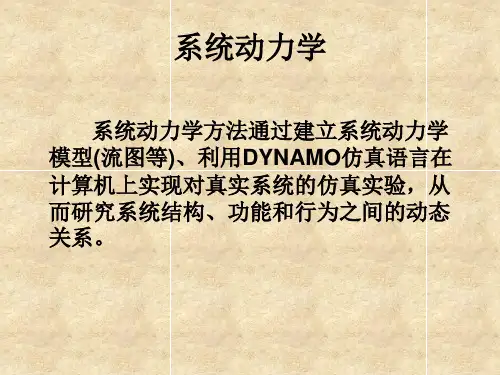

DYNAMO(Dynamic Models)是采用差分方程式描述有反馈回路的社会系统 的宏观动态行 为,并通过对差分及代数方程式的求解进行计算机仿真的专用语言。其最大特点是简单明了,容易 使用

系统动力学方法

系统动力学方法

中文名特 点概 念释 义目录系统动力学方法本词条缺少概述图,补充相关内容使词条更完整,还能快速升级,赶紧来编辑吧!系统动力学是通过分析社会经济系统内部各变量之间的反馈结构关系来研究整系统整体行为的理论。

系统动力学认为系统的行为是由系统的结构所决定的,与产业经济学的结构主义分析方法是一致的;系统动力学更进一步指出系统的结构是动态反馈结构从而可用控制论的方法来研究,这又与产业经济学中各产业之间的联系和产业内各企业之间的相互作用产业经济是十分有效的。

系统动力学尤其注i 重各经是一致的,所以用系统动力学方法来研究产业经济是值要求不高,故特别适合像产业经济这种许老济变量之间的动态反馈结构,面对变量的精确数值用系统动力学来研究产业结构,方面难以定量的复杂系统的研究。

现在国内外已有许多学着产业布局、产业组织等诸多产业经济对象,并取得了令人满意的结果。

[1](1)适用于处理长期性和周期性的问题。

如自然界的生态平衡、人的生命周期和社会问题中的经济危机等都呈现周期性规律并需通过较长的历史阶段来观察,已有不少系统动力学模型对其机制作出了较为科学的解释。

(2)适用于对数据不足的问题进行研究。

建模中常常遇到数据不足或某些数据难于量化的问题,系统动力学籍各要素间的因果关系及有限的数据及一定的结构仍可进行推算分析。

(3)适用于处理精度要求不高的复杂的社会经济问题。

上述总是常因描述方程是高阶非线性动态的,应用一般数学方法很难求解。

系统动力学则藉助于计算机及仿真技术仍能获得主要信息。

(4)强调有条件预测。

本方法强调产生结果的条件,采取“如果……则"的形式,对预测未来提供了新的手段。

(1)因果反馈。

如果事件A (原因)引起事件B (结果),AB 便形成因果关系。

若A 增加引起B 增加,称AB 构成正因果关系;若A 增加引起B 减少,则称为负因果关系。

两个以上因果关系链首尾相连构成反馈回路,亦分正、负反馈回路。

(2)积累。

系统动力学方法-名词

系统动力学方法-名词

系统动力学方法系统动力学方法是一种以反馈控制理论为基础,以计算机仿真技术为手段,通常用以研究复杂的社会经济系统的定量方法。

自50年代中美国麻省理工学院地的福雷斯特教授创立以来,它已成功地尖用于企业、城市、地区、国家甚至世界规模的许多战略与决策等分析中,被誉为"战略与决策实验室"。

这种模型从本质上看是带时间滞后的一阶差微分方程,由于建模时借助于"流图",其中"积累"、"流率"和其它辅助变量都具有明显的物理意义,因此可以说是一种布告同实际的建模方法。

它与其它模型方法相比,具有下列特点:(1)适用于处理长期性和周期性的问题。

如自然界的生态平衡、人的生命周期和社会问题中的经济危机等都呈现周期性规律并需通过较长的历史阶段来观察,已有不少系统动力学模型对其机制作出了较为科学的解释。

(2)适用于对数据不足的问题进行研究。

建模中常常遇到数据不足或某些数据难于量化的问题,系统动力学藉各要素间的因果关系及有限的数据及一定的结构仍可进行推算分析。

(3)适用于处理精度要求不高的复杂的社会经济问题。

上述总是常因描述方程是高阶非线性动态的,应用一般数学方法很难求解。

系统动力学则藉助于计算机及仿真技术仍能获得主要信息。

(4)强调有条件预测。

本方法强调产生结果的条件,采?quot;如果……则"的形式,对预测未来提供了新的手段。

系统动力学的基本概念包括:(1)因果反馈。

如果事件A(原因)引起事件B(结果),AB简便形成因果关系。

若A增加引起B增加,称AB构成正因果关系;若A啬引起B减少,则负因果关系。

两个以上因果关系链首尾相连构成反馈回路,亦分正、负反馈回路。

(2)积累。

本法视社会经济状态变化为由许多参变量组成的一种流,通过对流的研究来掌握系统性质和运动规律。

流的规程量便是"积累",用以描述系统状态,系统输入输出流量之差为积累增量。

系统工程学-第5讲系统动力学可编辑全文

系统工程学-第5讲系统动力学可编辑全文

② 速率变量
R1
③ 水准变量
L1
④ 辅助变量
() 。

A1
⑤ 参数(量) ⑥ 源与汇 ⑦ 信息的取出
(常量) L。1
④ 辅助变量
。 A1
(初值) 。
(3)流图--流图举例
R1(利息1) L1
C1(利率)
R1(订货量) 库存量 I
(库存差额) D
Y(期望库存)
(出生人口) (人口总量) (死亡人口)
(1) K和KL的含义是什么?
(2) RM是什么变量?
(3) MHM、P、RM的量纲是什么?
(4) P的实际意义是什么?
9、已知如下的部分DYNAMO方程:
MT·K=MT·J+DT*(MH·JK-MCT·JK),
MCT·KL=MT·K/TT·K,
非线性
1. 原因与结果非线性 2. 时空分离性—滞后 3. 随机性
2、系统动力学
2.3、建模流程
明确目的
认识系统的结构、预测系统行为、 设计最佳参数、合理进行决策
确定系统边界
封闭的社会系统
因果关系分析
系统结构
建立SD模型
流程图、方程式
仿真实验
结果分析
模型修正
三、SD结构模型化原理
1 因果关系
因果箭 A
招聘成功
+ 论资排辈导致
发展受阻的压力
年轻人才渴望 明星位置的压力
+
-
+
明星位置空缺数量
+ 明星位置总数
现在明星数量
4、讨论
毕业在即,同学们都在积极的寻找中意的单位 ,由于背负着上学期间的贷款,大家都希望能把自 己卖个好价钱。

系统仿真及系统动力学(SD)方法

系统仿真及系统动力学(SD)方法

案例四:金融市场的系统仿真模型
总结词
通过系统仿真,模拟金融市场的运行机制和 交易行为,揭示金融市场的内在规律和风险 特征。
详细描述
金融市场是一个高度复杂的系统,涉及到大 量的投资者、交易品种和交易策略。通过建 立金融市场的系统仿真模型,可以模拟金融 市场的运行机制和交易行为,揭示金融市场 的内在规律和风险特征,为投资者和监管机 构提供决策支持。
3
系统结构决定了系统的行为,通过改变系统结构 可以改变系统行为。
因果关系图与流图
因果关系图是一种图形化表示系 统要素之间因果关系的工具。
流图则用于描述系统中要素之间 的动态流动关系。
因果关系图和流图是系统动力学 建模的重要工具,有助于理解系
统的结构和行为。
变量与方程
01
系统中的变量可以分为状态变量、控制变量和辅助 变量等。
02
变量之间的关系可以用数学方程来表示,这些方程 描述了系统中变量的动态变化规律。
03
通过建立和求解这些方程,可以预测系统的未来状 态和行为。
模型建立与验证
01
系统动力学模型是实际系统的 简化表示,需要基于实际系统 的结构和行为进行建立。
02
模型的验证是确保模型准确性 和可靠性的重要步骤,包括对 模型进行仿真实验、比较仿真 结果与实际数据等。
促进跨学科研究
系统仿真及系统动力学方法可以促进不同学科之间的交叉 融合,推动跨学科研究的开展。
02 系统仿真及系统动力学 (SD)方法概述
系统仿真定义与特点
定义
系统仿真是一种通过计算机模拟系统 运行过程的方法,用于分析系统的性 能和行为。
特点
系统仿真具有灵活性、可重复性和可 扩展性,可以模拟各种复杂系统的动 态行为,为决策者提供数据支持。

系统仿真

系统仿真
到货天数X 到货天数X 次 数 2 20 3 40 5 8 7 25 8 5 12 2
达的平均天数 现模拟今后 批货物到达的平均天数 模拟今后10批 今后
根据已知条件,到货天数X的概率见表 解:① 根据已知条件,到货天数 的概率见表
到货天数X 到货天数X 概率P 概率P 2 0.20 3 0.40 5 0.08 7 0.25 8 0.05 12 0.02
模型的表示方法 • 因果关系图: 因果关系图: • 因果链: 因果链: • 反馈回路: 反馈回路:
第二节:SD结构模型化原理
1、系统运行过程 • 分析系统的状态 • 利用状态信息进行决策 • 决策产生行动 • 行动导致系统状态发生变化 从而形成反馈回路 反馈回路。 反馈回路
系统动力学仿真的基本方法是建立系 统的结构模型和量化分析模型 结构模型和量化分析模型, 统的结构模型和量化分析模型,并将其转 换为适合在计算机上编程的仿真模型, 编程的仿真模型 换为适合在计算机上编程的仿真模型,然 后对模型进行仿真实验。 后对模型进行仿真实验。
(三)系统动力学
系统动力学又称系统动态学( Dynamics) 简称SD 系统动力学又称系统动态学(System Dynamics)——简称SD 简称 系统动力学的理论基础: ◆ 系统动力学的理论基础:反馈控制理论 系统动力学的技术手段: ◆ 系统动力学的技术手段:计算机技术 系统动力学的研究对象: ◆ 系统动力学的研究对象:擅长研究复杂社会经济大系统 ◆ 系统动力学的研究方法:从系统内部微观结构入手,建立SD数学模型。 系统动力学的研究方法:从系统内部微观结构入手 建立SD数学模型。 内部微观结构入手, SD数学模型 运用计算机技术,并按时间步长(足够小) 运用计算机技术,并按时间步长(足够小)法 模拟上机运行。根据前一时刻系统状态, 模拟上机运行。根据前一时刻系统状态,估算 出下一时刻系统状态, 出下一时刻系统状态,一步步展现系统动态演 变过程。 变过程。 —系统动力学模拟时间可长可短,尤长为好, 系统动力学模拟时间可长可短, 系统动力学模拟时间可长可短 尤长为好, 尤其适用中长期预测预报, 尤其适用中长期预测预报,这一特性对具有 大惯性的社会经济系统的模拟尤为珍贵 社会经济系统的模拟尤为珍贵。 大惯性的社会经济系统的模拟尤为珍贵。

系统动力学的方法

系统动力学的方法

系统动力学的方法
系统动力学是研究复杂系统行为和演化的一种方法。

它基于系统动力学模型,通过建立包括变量、关系和动力学方程等在内的系统模型,探索系统中各个因素之间的相互作用和反馈机制,从而预测系统的行为和演化趋势。

系统动力学方法的主要步骤包括:
1. 构建系统模型:通过收集和整理系统的相关数据,确定系统的变量、关系和动力学方程等。

2. 模型参数估计:根据实际数据和统计方法,对模型中的参数加以估计。

3. 模型仿真和分析:使用计算机模拟等方法,通过数值计算模拟系统的行为和演化,分析系统的稳定性、动态特性和敏感性等。

4. 系统优化和控制:根据系统目标和约束条件,通过调整模型中的参数或设计反馈控制策略等手段,优化系统的性能和稳定性。

系统动力学方法适用于复杂系统的建模和分析,如经济系统、生态系统、社会系统等。

它可以帮助研究人员和决策者深入了解系统的内部机制,预测系统的行为和演化趋势,并为系统的优化和控制提供科学依据。

第5讲 系统动力学策略及设计方法

第5讲 系统动力学策略及设计方法
10
策略设计方法
第四讲
无论变量参数层或结构层,还是单个或全局设计,都涉及建模过程变 无论变量参数层或结构层,还是单个或全局设计,都涉及建模过程变 量及相互关系的确定和策略设计中目标函数的选取及数值的确定; 的确定和策略设计中目标函数的选取及数值的确定 量及相互关系的确定和策略设计中目标函数的选取及数值的确定;即 SD策略设计方的过程,其方法有2类: 策略设计方的过程,其方法有 类 策略设计方的过程
举例: 一煤矿有3个采矿区 每个采煤区各自连到1个特定煤仓 举例: 一煤矿有 个采矿区,每个采煤区各自连到 个特定煤仓,3 个采矿区, 个特定煤仓,
个煤仓共享1个输送带将煤送到地面上; 个煤仓共享 个输送带将煤送到地面上; 个输送带将煤送到地面上
16
策略设计方法 —— 多点变量参数层
第四讲
举例: 如果煤仓满了,其对应采煤区就会停止采煤, 举例: 如果煤仓满了,其对应采煤区就会停止采煤,故各煤仓将煤
原则上讲,可重新归为新的参数层或结构层策略设计, 原则上讲,可重新归为新的参数层或结构层策略设计,故边 界层策略的研究及应用相对较少。 界层策略的研究及应用相对较少。
9
SD策略概述 SD策略概述
第四讲
单点: 单点策略, 单点: 单点策略,即一次只调整单个变量参数或只为单个决策点设
计决策函数;
多点: 多点策略, 多点: 多点策略,即一次调整多个变量参数或为多个决策点设计决
策略共有九类 按以上两种划分标准 ,SD策略共有九类: 策略共有
第四讲
结构单元层次
变量参数层
结构数量/范围 结构数量 范围
系统结构层 因果连线 流率路径 ◎ ◎ ◎
系统边界层 / / /
单个 多个 全局
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
决策 决策函数 速率变量
信息
行动
信息 水准变量 (系统状态)
系统状态
图 1
图2
可以归纳出SD的四个基本要素、两个基本变量和一个基 本核心思想。
四个基本要素——状态或水准、信息、决策或速路、 行动或实物流
两个基本变量——水准变量、速率变量
一个基本思想——反馈控制
说明:信息流源于对象系统的内部,实物流源于系统外部;
3. 模型特点
多变量。由SD动态系统的动态性和复杂性所决定的。 定性分析与定量分析相结合。SD模型由结构模型(流 图)和数学模型(DYNAMO方程)组成。 以仿真实验为基本手段和以计算机为工具。其实质为 一种计算机仿真分析方法,是实际系统的实验室。 可以处理高阶次、多回路、非线性的事变复杂系统问
题。
4.
工作程序
认识 问题 界定 系统 要素分析及其 因果关系分析
仿真分析
建立量化 分析模型 (DYNAMO方程)
建立结 构模型 (流图)
比较与评价
政策分析
第二节 系统动力学结构模型化原理
一、基本原理
首先通过对系统的观察,采集有关对象系统状态的信息, 随后使用有关信息进行决策。决策的结果是采取行动。行动由 作用于实际系统,是系统发生变化。这种变化又为观察者提供 性的信息,从而形成系统中的反馈回路见图1所,用SD流图表 示为图2。
信息是决策的基础,通过信息流形成反馈回路是构造 SD模型的重要环节。
基本思想
• 系统动力学的基本思想是充分认识 系统中的反馈和延迟,并按一定的规则 从因果关系图逐步的建立系统动力学流 式图的结构模式。
二、 因果关系图和流程图
1.因果关系图 因果箭:连接因果要素的有向线段。箭尾始于 原因,箭头终于结果。因果关系有正负极之分。正 (+)为加强,负(—)为减弱。 因果链:因果关系具有传递性。在同一链中, 若含有奇数条极性为负的因果箭,则整条因果链是 负的因果链,否则,该条因果链为极性正。 因果反馈回路:原因和结果的相互作用形成因 果关系回路(因果反馈回路)。是一种封闭的、首 位相接的因果链,其极性判别如因果链。
DT J 过去 K 现在 DT L 将来 时间
SD使用逐步(Step by Step)仿真的方法,仿真的时间步长记为DT。 DT一般取值为0.1~0.5倍的模型最小时间常数。
SD中的基本DYNAMO方程主要有:
1.水准方程:计算水准变量的方程。
L LEVEL.K=LEVEL.J+DT*(RIN.JK-ROUT.JK)
热量积累
多重反馈回路:社会系统的动态行为是由系统本身 存在着的许多正反馈和负反馈回路决定的,从而形成多 成反馈回路。
+ 出生 人口 平均出生率 (+) + 人口 总量 + (—) — 平均死亡率 死亡 人口
2.流程图
流程图是SD结构模型的基本形式,绘制流程图是 SD建模的核心内容。
1、流(Flow):系统中的活动和行为,通常只区分实物流和信息
理工学院(MIT)佛雷斯特(J.W.Forrester)教授最早
提出的一种对社会经济问题进行系统分析方法论和定性 与定量相结合的分析方法。 目的在于综合控制论、信息论和决策论的成果,以 计算机为工具,分析研究信息反馈系统的结构和行为。
SD的出现始于20世纪50年代后期,当时,主要应用 于工商企业管理,处理诸如生产与雇员情况的波动、企 业的供销、生产与库存、股票与市场增长的不稳定等问 题,并创立“Industrial Dynamics”(1959)。此后在 整个60年代,动力学思想和方法的应用范围逐渐扩大, 出现了“Principles of Systems”(1968)。总结美国城 市兴衰问题的理论与应用研究成果的“Urban Dynamics”(1969)和著名的“World Dynamics”(1971)。1972年正式提出“Systems Dynamics”。从20世纪50年代末到70年代初的十多年, 是SD成长的重要时期。
从系统 获取信 息
三、SD结构模型的建模步骤
1.明确系统边界,即确定对象系统的范围
2. 阐明形成系统结构的反馈回路,即明确系统内 部活动的因果关系链; 3.确定反馈回路中的水准变量和速率变量。水准 变量是由系统内的活动产生的量,是流的积累形成的, 说明系统某个时点状态的变量,速率变量是控制流的变 量,表示活动进行的状态; 4.阐明速率变量的子结构或完善、形成各个决策 函数,建立其SD结构模型流图。
SD结构模型建模举例
——商店库存问题
1、商店库存问题的对象系统界定
订货 销售 商店 产品 工厂
2、商店库存问题的因果关系图及变量类型
R1
+ 商店 销售
R3
商店 订货
+ (—) +
L2
L1
A1
工厂未 供订货
+ (—) +
预定 产量 + 生产 能力
- 商店 库存

工厂 生产

R2
A2
3、商店库存问题的流程图
热量积累
热风调节
室温增加
室温
延迟+反馈
• 把这个因果关系图转换成流图。室温是一个存量,室温增加 是对应的速率,它们用实物流相连。热风调节使热量积累, 所以热量积累是一个存量,热风调节是使其增加的对应速率, 它们也用实物流相连。热量积累使室温增加,这是存量对速 率的影响,它是一个信息链,用温升时间常数辅助表示这个 关系。
系统动力学方法 (Systems Dynamics)
系统动力学方法
第一节 第二节 第三节 第四节 第五节
系统动力学的发展以及特点 系统动力学结构模型化原理 基本反馈回路的DYNAMO仿真分析 DYNAMO函数 应用举例
第一节 系统动力学的发展及特点
1.简 介
系统动力学(Systems Dynamics,SD)是美国麻省

负反馈
• 室温高,则热风量应减小,可在室温对热风调节影响的箭 头上加一个负号。反之,热风量大,则室温增加,可在热 风调节对室温影响的箭头上加一个正号。从整体上看,室 温影响热风量,热风量又影响了室温。从室温回到了室温, 这就是一个反馈关系。另一方面,这些互相影响是相互制 约的。因为温度高,则热风量减小,使室温降低。反之, 室温低,则增大热风量,使室温升高。这种关系称为负反 馈。图中用一个带负号的环来表示,这个环称为负反馈环, 此处,负反馈环的目的是使室温接近恒定的温度。
反馈
• “反馈”是指信息的传送和返回。“反馈” 一词的重点是在“返回”上。
反馈的概念是普遍存在的。以取暖系统产生 热量温暖房间为例,屋内一个和它相连的探测器 将室温的信息返回给取暖系统,以此来控制系统 的开关,因此也控制了屋内的温度。室温探测器 是反馈装置,它和炉子、管道、抽风机一起组成 了一个反馈系统。
流;
实物(物资、设备、资金等)流 信息流
2、水准(Level):系统中子系统的状态,是实物流的积累;
L1
3、速率(Rate):系统中流的活动状态,是流的时间变化; 在SD中,R表示决策函数;
R1
4、参数量(Parameter):系统中的各种常数;
初值
5、辅助变量(Auxiliary Variable):其作用在于简化R,使复杂 的决策函数易于理解;
70年代以来,SD经历两次严峻的挑战并走向世界, 进入蓬勃发展时期。 第一次挑战(70年代初到70年代中):SD与罗马 俱乐部一起闻名于世,走向世界,主要标志为两个世界 模型的研制与分析。 第二次挑战(70年代初到80年代中):对美国全国 SD模型的研制和对美国与整个西方国家经济长波问题 的研究。 近年来,SD正在称为一种新的系统工程方法论和重 要的模型方法,渗透到许多领域,尤其在国土规划、区 域开发、环境治理和企业战略研究等方面。
1)、结构模型
1000

I 期望库 存 Y 库存量 — (-) 库存差 D + R1 + I
2. 研究对象
社会(经济)系统
该类系统的特点:
社会系统中存在着决策环节。社户系统的行为总是经 过采集信息,并按照某个政策进行信息加工处理作出决策 后出现的,决策是一个经过多次比较、反复选择、优化的 过程。
社会系统具有自律性。社会系统因其内部固有的“反 馈机构”而具有自律性。 社会系统的非线性。非线性指社会现象中原因和结果 之间所呈现初的极端非线性关系。如:原因和结果在时间 和空间上的分离性、出现事件的意外性、难以直观性等。
ห้องสมุดไป่ตู้
_


热风调节
正反馈
• 相反,正反馈环总是加大环内的偏差或扰动,它具有不平 衡、不断增长的特性。例如在人口系统中,人口数增加了, 每年所出生的人就增加,这就使人口数按指数规律很快的 增长下去。这样,从“人口数”到“每年出生的人”又返 回到“人口数”之间就存在一个正反馈。增强而不是抵消 环中某个元素的变化是所有正反馈环的共同特征。
A AUX.K=g ( A.K, L.K, R.JK,C, …)
1、没有统一的标准格式。 2、时间标识总是K。
3、可由现在时刻的其他变量(A,L,R等)求出。
4、有时需用T方程进一步说明A方程
4. 赋初值方程
N N LEVEL=…… 或 C LEVEL=10 L0=……
5. 常量方程:
C CON = …….
2)量化分析模型及仿真计算
L N

P.K=P.J+DT*(PR1.JK-0) P=100 PR1.KL=C1*P.K C1=0.02 P/人
R C
简单人口系统SD仿真计算结果 P PR1
0 1 2
100 102 104.4
2 2.04 2.0808
100 0 简单人口系统输出特性示意图 t
2. 一阶负反馈回路(简单库存关系)
在上述各种方程中:L方程是积累(或差分)方程;R、A方程 通常是代数运算方程;C、N、T为模型运行提供参数值,在一 次模拟运算中保持不变(C、T)
相关文档
最新文档
