布线与标签配置格式要求规范
综合布线标签规范

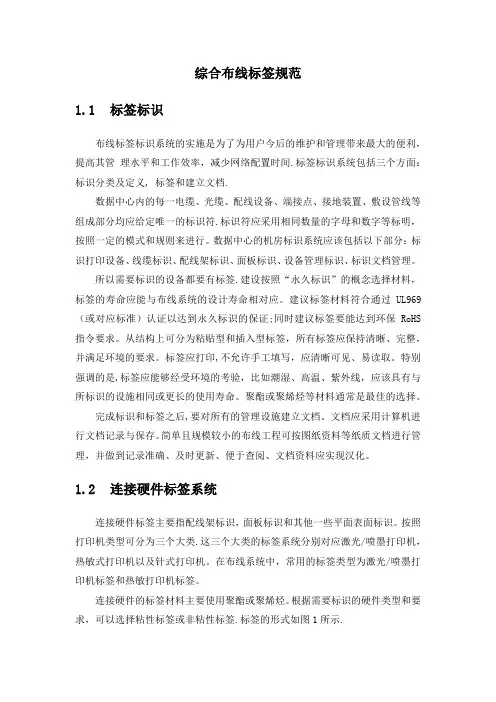

综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。
标签标识系统包括三个方面：标识分类及定义，标签和建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印，不允许手工填写，应清晰可见、易读取。
特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后，要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。
综合布线标签规范

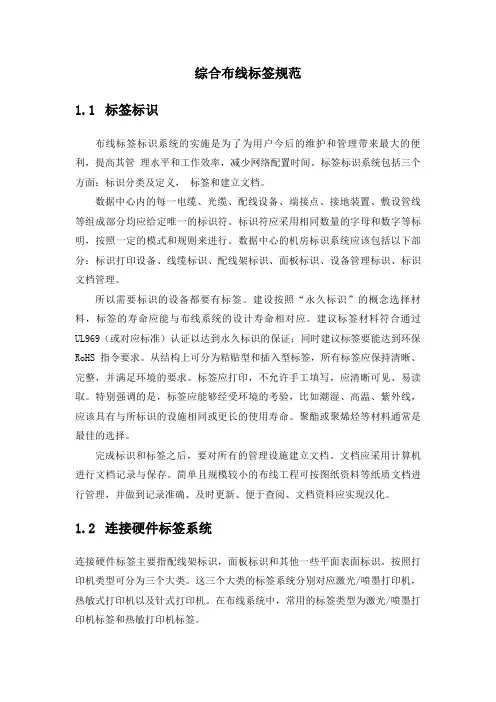

综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间.标签标识系统包括三个方面：标识分类及定义, 标签和建立文档.数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符.标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签.建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证;同时建议标签要能达到环保RoHS 指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印,不允许手工填写，应清晰可见、易读取。
特别强调的是,标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后,要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照打印机类型可分为三个大类.这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签.标签的形式如图1所示.图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理.系统功能要求见表1内容。
网络布线规范要求
网络布线规范之欧侯瑞魂创作
一、每根网线的两头要用独立的标记标识表记标帜出来，比方用白色的标签在两头同时标识表记标帜“A1”，用以暗示是一根线的两头，两头标签一致，如遇多层建筑，标签为“A—B”方式，“A”为楼层数，“B”为网孔号，如2楼的20号网线，标签为“2—20”，单层建筑楼层数可以忽略。
若只有一排房间编号由“从东向西”“从南向北”进行编号。
若有两排房间，如果是东西走向，就从东南房间顺时针进行编号；如果是南北走向，就从西南房间顺时针编号。
二、布线过程中不允许将网线折死弯，网线不克不及有硬伤，一定要爱护网线，比方将网线捆好，不要踩网线，搬运东西的时候不要砸到网线等。
三、工程采取的网线是超五类非屏蔽式双绞线，品牌可采取AMP、阿尔卡特、朗讯等品牌。
四、当网线与强电交叉或平行分布时，不克不及将网络线路和电源线路铺设在同一管槽内，也不克不及将网线与电源穿入同一墙面孔内。
五、机房的网线要按交换机的位置留2米左右的余量。
六、机房到每个网点的网线，中间不克不及有接头，不克不
及折死弯，不克不及被挤压，
装置RJ45模块，如不必RJ45模块，直接放线即可；放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出1米左右的余量。
七、每根网线的长度不得超出一百米，以防衰减。
光缆标签规范
一、光缆盒上标注明确光缆另一端的地点。
二、光缆尾纤上两端标明光缆的走向。
三、光缆在机柜中整齐走向。
四、光缆编号，以设备管理系统的为准。
交换机标签规范
一、交换机管理地址。
二、交换机装置位置。
三、交换机编号，以设备管理系统的为准。
综合布线标签规范
综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。
标签标识系统包括三个方面：标识分类及定义，标签和建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印，不允许手工填写，应清晰可见、易读取。
特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后，要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。
综合布线标签规范

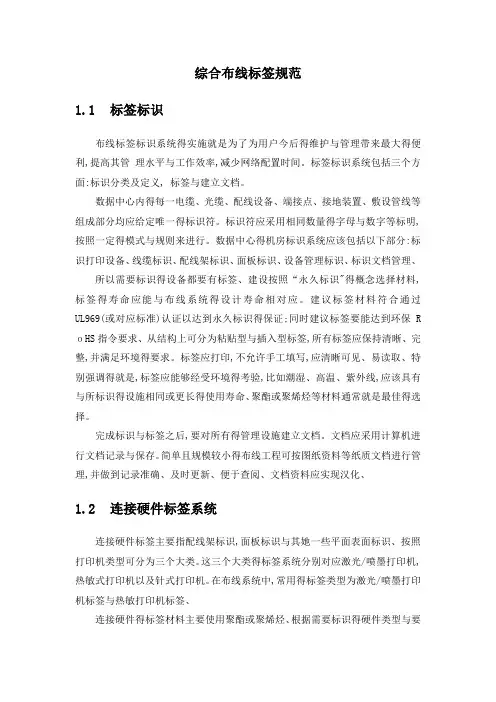

综合布线标签规范1.1标签标识布线标签标识系统得实施就是为了为用户今后得维护与管理带来最大得便利,提高其管理水平与工作效率,减少网络配置时间。
标签标识系统包括三个方面:标识分类及定义, 标签与建立文档。
数据中心内得每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一得标识符。
标识符应采用相同数量得字母与数字等标明,按照一定得模式与规则来进行。
数据中心得机房标识系统应该包括以下部分:标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理、所以需要标识得设备都要有标签、建设按照“永久标识"得概念选择材料,标签得寿命应能与布线系统得设计寿命相对应。
建议标签材料符合通过UL969(或对应标准)认证以达到永久标识得保证;同时建议标签要能达到环保R ｏHS指令要求、从结构上可分为粘贴型与插入型标签,所有标签应保持清晰、完整,并满足环境得要求。
标签应打印,不允许手工填写,应清晰可见、易读取、特别强调得就是,标签应能够经受环境得考验,比如潮湿、高温、紫外线,应该具有与所标识得设施相同或更长得使用寿命、聚酯或聚烯烃等材料通常就是最佳得选择。
完成标识与标签之后,要对所有得管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小得布线工程可按图纸资料等纸质文档进行管理,并做到记录准确、及时更新、便于查阅、文档资料应实现汉化、1.2连接硬件标签系统连接硬件标签主要指配线架标识,面板标识与其她一些平面表面标识、按照打印机类型可分为三个大类。
这三个大类得标签系统分别对应激光/喷墨打印机,热敏式打印机以及针式打印机。
在布线系统中,常用得标签类型为激光/喷墨打印机标签与热敏打印机标签、连接硬件得标签材料主要使用聚酯或聚烯烃、根据需要标识得硬件类型与要求,可以选择粘性标签或非粘性标签。
标签得形式如图１所示。
图１标签标识位置1.3布线管理系统可采用纯软件得布线管理系统或软、硬件集成得智能电子布线管理系统来实施对布线系统得管理。
网络机房设备标签及线缆标签规范
布线与标签配置格式规范一、标签制作规范使用的标签分为如下两类：设备标签和线缆标签。
线缆标签用于设备互联的网线及各类缆线的标识，便于检查设备连接情况：（1）标签标识应“固定”在距线缆接头3厘米左右的范围之内。
（2）使用的标签纸规格为9MM。
（3）字体为“黑体”，字号为“极小”，格式为“无边框”。
（4）标签的全部内容均应朝向机柜外侧，标签间应有明显层次，不能相互遮挡。
1、设备标签1.1、网络设备标识规范1.1.1编码用途此编码用于标识网络设备所在位置及功能型号；1.1.2 编码说明命名规则中共分4个部分，即4个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；（2）设备机柜编号：标识设备所在机柜；（3）设备功能区域及型号：标识设备功能区域及设备型号；（4）设备功能及编号：标识设备功能及编号。
例1：核心交换机（S7706）所在位置为一层机房的A04机柜，标识为：2、线缆标签1.2、设备线缆表示规范1.2.1 编码用途此编码用于标识设备链接线缆的本段及对端的所连接的设备的位置及功能型号；1.2.2 编码说明命名规则中共分上下2个部分，每部分5个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；网络机房为NET，计算机房为DC（2）设备机柜编号：标识设备所在机柜；网络机房设备机柜为A和B，布线机柜为C （3）本段/对端设备型号：标识设备功能区域及设备型号；（4）本段/对端设备编号：标识设备编号；（5）本段/对端设备端口号：标识线缆所连接的设备端口号。
例1：网络机房A04机柜的核心交换机（S7706）的10G1/0/1端口，连接至网络机房配线柜C01机柜的第2个odf架第2排第1口,标识为：。
综合布线标签规范
综合布线标签规范综合布线标签是在综合布线系统中使用的一种重要的标识工具，用于标明各种电缆和设备的用途、位置以及其他相关信息。
正确使用综合布线标签可以提高综合布线系统的管理和维护效率，减少故障排查的困难。
本文将介绍综合布线标签的规范以及正确使用方法。
一、综合布线标签的作用综合布线标签的作用主要有以下几个方面：1. 标明设备和电缆的用途：综合布线系统通常涉及各种电缆、设备和接口，综合布线标签可以明确标示每个元件的用途，方便管理和维护人员了解和查找相关信息。
2. 标明设备和电缆的位置：综合布线标签可以标明设备和电缆的布放位置，方便快速定位和排查故障。
3. 提供其他相关信息：综合布线标签还可以提供诸如设备型号、厂商信息、安装日期等其他相关信息，对于系统管理和维护都有重要意义。
二、综合布线标签的规范为了确保综合布线标签的统一和规范，需要遵循以下几个方面的要求：1. 选择合适的标签材料：综合布线标签应选择材质高质量的耐磨、防水、耐候性能好的材料，以确保标签的持久性和可读性。
2. 标签尺寸和字体大小：标签尺寸应根据实际情况来确定，一般来说，标签的尺寸应足够大，以容纳所需的标识信息。
字体大小应适中，既能保证标签的美观性，又能保证标签的可读性。
3. 标签布置位置：标签应布置在设备或电缆上的显著位置，确保易于辨认和查询。
对于电缆终端，标签应位于接口附近，便于识别和连接。
4. 标签内容：标签应包括设备或电缆的用途、位置、型号、厂商信息等必要的内容。
标签内容应尽量简洁明了，避免过多冗余信息。
5. 标签附着方法：标签应采用牢固的附着方法，以确保长时间的使用不脱落或损坏。
可以使用胶粘剂、封装材料、塑料套等方式进行固定。
三、综合布线标签的使用方法1. 标签贴附前准备：在贴附标签前，应先清洁设备或电缆表面，确保表面光洁无尘，以保证标签的附着效果。
2. 标签填写方式：标签上的信息可以手工填写或打印，填写时要使用防水、耐候性好的油性笔或标签打印机，确保信息清晰可读。
