220kV桥棉线改造(塔材更换及加固施工方案)
220kV变电站构架线路拆除及改造施工方案讲解
220kV 兴李线184#-德兴变构架线路拆除及改造施工方案施工单位(章 2014 年 5 月批准：年月日审核：年月年年年编写：年月日目录1编制依据 ..。
.。
.。
...。
.。
.。
.。
.。
.。
.。
.。
...。
..。
.。
.。
..。
.。
..。
...。
..。
.。
.。
....。
.。
.。
...。
.....。
..。
.。
.。
...。
..。
..。
.。
..。
.. 2 2适用范围。
.。
....。
...。
.。
.。
...。
.。
...........。
.。
..。
....。
.。
.。
..。
...。
....。
.。
.。
..。
....。
..。
.。
...。
.。
....。
.。
..。
.。
.。
..。
.。
..。
..。
..。
.。
...。
2 一、工程概况。
..。
.。
.。
.。
.。
..。
.。
.。
.。
...。
.。
..。
.。
.。
..。
.。
.。
..。
.。
.。
.....。
.。
.。
.。
.。
..。
.。
..。
.。
...。
.。
. .。
......。
..。
..。
..。
..。
..。
3 二、施工组织及施工计划。
.。
.。
..。
...。
.。
.。
.。
.。
..。
.。
.。
.。
.。
...。
.....。
...。
...。
...。
.。
.。
.。
.。
..。
.。
.。
..。
.。
.。
.....。
41、施工人员劳动组织。
.。
..。
.。
..。
.。
...。
.....。
..。
...。
.。
..。
...。
.。
..。
...。
.。
..。
.。
.。
.。
....。
....。
.。
......。
..。
.。
.。
...。
. 4 3、施工任务及施工计划 . 。
.。
..。
..。
.。
.。
.。
.。
..。
.。
..。
.。
...。
..。
..。
.。
.。
..。
......。
.。
.。
.。
.。
..。
...。
..。
.。
..。
.。
..。
. 4 2、施工流程图。
.。
...。
....。
.。
....。
..。
..。
.。
..。
..。
.。
...。
....。
.。
.。
.。
......。
.。
.。
.。
..。
.。
..。
.。
..。
...。
.。
.........。
..。
220kV输电线路改造工程施工技术方案
220kV输电线路改造工程施工技术方案第一部分：技术措施一。
网站概述1、220KV牛海线G6#~G7#，海城牛海线K8+761M~K9+020M，跨220kV英牛线和66kV海牛线A、B。
2. G6#~G7#之间的距离是259米，叫高46米。
据现场调查，220kV英牛线路在跨越期间未断电，其架空地线距地面高达36米。
同时，66kV海牛A、B线在跨接齿轮正下方，跨接宽度大。
用新的越级技术解决这个难题。
本工程拟采用迪尼玛软电缆带电跨接新技术方案进行布线施工，并在空中密封支撑网络，以确保220kV英牛线、66kV海牛线A、B线的安全和安全。
施工期间的人员和设备。
利用迪尼玛绳索的轻密度优势，可将跨栏两端的跨塔作为支撑，使用跨塔替代现有的跨架，跨栏之间架设跨承索用迪尼玛绳索，以及跨接点处的承载索将绝缘悬索桥吊下来，用迪尼玛绳索作为引导绳爬过绝缘悬索桥，牵引力将越过绝缘悬索桥。
接线施工在可靠的安全保护下进行。
根据规范要求，为确保安全、高质量完成跨越式作业，特制定本方案。
本方案仅适用于220kV海牛线路改造工程的带电跨越施工。
二。
建设计划(一)携带草皮尼玛绳表演迪尼玛纤维的密度轻；膨胀比比普通纤维小；电绝缘性能好，强度是同直径普通钢丝绳的1.5倍左右。
试验后，一根3.7米长的迪尼玛绳在640kV试验电压下5分钟不断裂，同时具有良好的抗紫外线性能。
目前迪尼玛纤维的电绝缘性能和机械性能比其他纤维好得多。
经过施工力计算，综合考虑各种因素，选择直径为φ14的带电跨接承载索。
5迪尼玛绳更合适，其破断力为179kN ，单位长度重量为1.65N/ m 。
(二)架设带电跨绳索桥1 .轴承电缆设置本跨度使用的迪尼玛绝缘绳长300米，用6根300米的迪尼玛绳成对组合（三相，下面只介绍其中一相，另外两相的布置方法同），两端分别与φ13的抗扭钢丝绳连接，组成一组承重绳，将迪尼玛绝缘绳套在被跨越物的正上方。
在距离G6#小边水平线方向约120m处设置6个5t地锚，在G7#大边150m位置设置水平方向2个5t地锚。
kV桥棉线改造塔材更换及加固施工方案

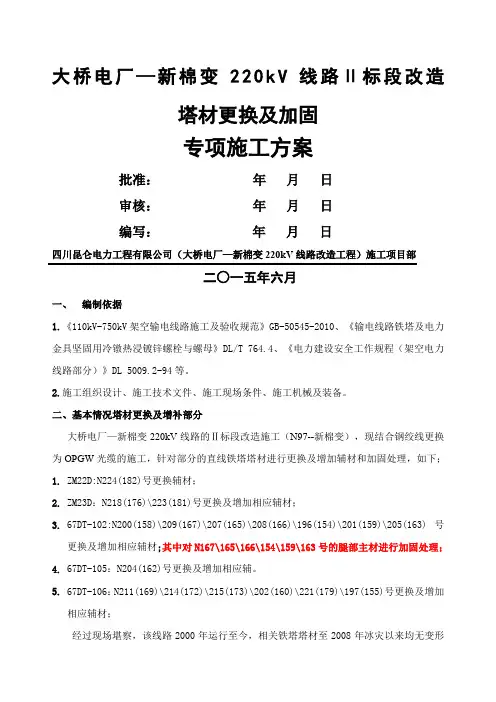

大桥电厂—新棉变220k V线路Ⅱ标段改造塔材更换及加固专项施工方案批准：年月日审核：年月日编写：年月日四川昆仑电力工程有限公司（大桥电厂—新棉变220kV线路改造工程）施工项目部二○一五年六月一、编制依据1.《110kV-750kV架空输电线路施工及验收规范》GB-50545-2010、《输电线路铁塔及电力金具坚固用冷镦热浸镀锌螺栓与螺母》DL/T 764.4、《电力建设安全工作规程（架空电力线路部分）》DL 5009.2-94等。
2.施工组织设计、施工技术文件、施工现场条件、施工机械及装备。
二、基本情况塔材更换及增补部分大桥电厂—新棉变220kV线路的Ⅱ标段改造施工（N97--新棉变），现结合钢绞线更换为OPGW光缆的施工，针对部分的直线铁塔塔材进行更换及增加辅材和加固处理，如下；1.ZM22D:N224(182)号更换辅材；2.ZM23D：N218(176)\223(181)号更换及增加相应辅材；3.67DT-102:N200(158)\209(167)\207(165)\208(166)\196(154)\201(159)\205(163)号更换及增加相应辅材;其中对N167\165\166\154\159\163号的腿部主材进行加固处理；4.67DT-105：N204(162)号更换及增加相应辅。
5.67DT-106：N211(169)\214(172)\215(173)\202(160)\221(179)\197(155)号更换及增加相应辅材；经过现场堪察，该线路2000年运行至今，相关铁塔塔材至2008年冰灾以来均无变形和腐蚀情况，因此现计划对N167\165\166\154\159\163号的腿部主材更换为两套方案供，一是按原设计方案进行，直接拆除更换，但同时要考虑到该线路现已在运行多年，如N165\166号塔两侧跨越有110kV带电线路及其它要求更换主材的塔号线路下方也有跨越10kV带电线路，在对腿部主材更换时，需要对所被跨越的带电线路进行停电，以及减少铁塔的承受荷载和相邻塔的影响，还需要对导地线放松后方可进行主材更换工作，对原防盗螺栓的拆除方法，新主材与原主材的安装孔是否能一至，安装时有无活动间隙，这对腿部主材的拆除更换工作能否顺利进行带来很大的影响；二是在线路被跨越可不停电的情况下进行，通过背靠背在原主材上附加一根相同规格的副主材加固铁塔的方法（见施工过程），该方法需要征得跟业主和设计的同意。
220kV线路工程铁塔组立施工方案

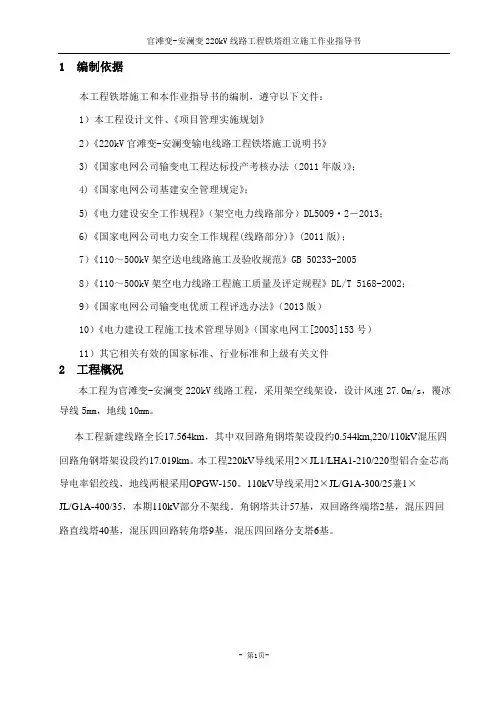

1 编制依据本工程铁塔施工和本作业指导书的编制，遵守以下文件：1）本工程设计文件、《项目管理实施规划》2）《220kV官滩变-安澜变输电线路工程铁塔施工说明书》3)《国家电网公司输变电工程达标投产考核办法（2011年版）》；4)《国家电网公司基建安全管理规定》；5)《电力建设安全工作规程》（架空电力线路部分）DL5009·2－2013；6)《国家电网公司电力安全工作规程(线路部分)》(2011版)；7）《110～500kV架空送电线路施工及验收规范》GB 50233-20058）《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168-2002；9）《国家电网公司输变电优质工程评选办法》（2013版）10）《电力建设工程施工技术管理导则》（国家电网工[2003]153号）11）其它相关有效的国家标准、行业标准和上级有关文件2 工程概况本工程为官滩变-安澜变220kV线路工程，采用架空线架设，设计风速27.0m/s，覆冰导线5mm，地线10mm。
本工程新建线路全长17.564km，其中双回路角钢塔架设段约0.544km,220/110kV混压四回路角钢塔架设段约17.019km。
本工程220kV导线采用2×JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。
110kV导线采用2×JL/G1A-300/25兼1×JL/G1A-400/35，本期110kV部分不架线。
角钢塔共计57基，双回路终端塔2基，混压四回路直线塔40基，混压四回路转角塔9基，混压四回路分支塔6基。
表2.1 铁塔数量及型号统计表3 工艺流程（工艺流程见图3.1）图3.1 工艺流程图4 施工准备4.1基础工程通过验收，所准备组塔基础强度达到设计值的70%以上；4.2工程技术负责人应组织有经验的施工人员进行现场调查，熟悉铁塔图纸，根据现场特点确定合理的组立方法。
220kV线路保护新安装(更换)标准化作业指导书
2.装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。
3.各插件拔、插灵活，插件和插座之间定位良好，插入深度合适，保护插件插接应良好，不能发生保护插件虚接现象；保护液晶显示应正常。
4.各插件单板焊接质量检查:检查各插件上跳线及短接线连接设置正确。
1.断开电源后，才允许插、拔插件。
3.电缆盘及放线架应固定在硬质平整的地面上，放线轴杠两端应打好临时拉线。电缆盘设专人看守，电缆盘滚动时禁止用手制动。
5.牵引电缆的人员应在平整的通道上进行，电缆走动时，严禁用手搬动滑轮。
6.电缆通过孔洞、管子或屏柜时，两侧必须设监护人。拐弯处的施工人员应站在电缆外侧。电缆穿入过道保护管时，送电缆人的手与管口应保持一定距离。
2.防止静电。尽量不使用电烙铁。
5.2
逆变电源检查
1.逆变电源的自启动性能检验
2.弱电系统各回路之间不共地检查
3.逆变电源输出电压及其稳定性检查
4.拉合直流电源试验
5.检验模数变换系统
5.1零漂的检验和调整
5.2模拟量幅值及相位精度的检验和调整
5.3
开入量检验
1.检验开关量输入回路
隔离刀闸位置开关量输入回路正确性检查
3
工作前一周，做好相关回路的停电申请工作。
4
制定保证工作全过程安全运行的技术措施，填写继电保护现场工作二次安全措施票（见附页）。
5
组织全体工作人员应认真学习标准化作业指导书、熟悉作业内容、进度要求、作业标准、安全注意事项等。
要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项
6
张志勇
王东波翟静波李雪松
孙颖
5
220kV杆改塔工程施工方案
220kV三大线杆改塔工程施工方案批准：审核：编制：二00六年十一月一、工程概况为提高输电线路设备健康水平，确保电网安全、经济、优质运行，根据珠海供电局输电部大修改造计划安排， 220kV三大线#110、#111、#117、#118计划进行将原水泥∏杆改造为铁塔。
220kV三大线#110、#111、#117、#118杆改塔工程，共组立铁塔4座，拆除水泥∏杆4座。
线路路径大部分处于山地，交通不便，工程施工时，#118～#119档内跨越带电的110kV太平甲、乙线深坑支线、10kV南新线、东区线。
为确保工程按期按质安全完成，特编制施工方案如下：二、组织措施(一) 施工组织1、工程负责人：2、技术负责人：3、质安负责人：4、工作负责人：5、安全员：6、工具材料员：7、工作班人员：(二) 工作计划安排1、工期安排： 2006年11月28日～2006年12月3日2、停电工作票计划(1) 220kV三大线于2006年11月30日07：00时～12月 3日18：00时停电改造。
(2) 110kV太平甲线深坑支线、太平乙线深坑支线于2006年11月30日07：00时～12月2日18：00时办理电力线路第二种工作票。
(3) 10kV南新线、东区线于2006年11月30日07：00时～12月2日18：00时办理电力线路第二种工作票。
3、具体工作计划安排如下：三、施工技术措施220kV三大线#110、#111、#117、#118杆改塔施工计划采用先立塔、后拆杆，导、地线不落地的施工方法。
本工程组立的Z型塔均为常规塔型，立塔施工采用外拉线悬浮抱杆分片吊装组塔，水泥Π杆视地形采用吊落或倒落式方法拆除。
本工程施工必须严格按照施工设计及有关要求进行，工程施工及验收执行《110～500kV架空电力线路施工及验收规范》(GBJ233-90)和下列有关规定：（一）施工前准备工作工程施工前，应按如下要求做好准备工作：1、向全体施工人员进行施工安全技术交底，明确施工组织和指挥，交待有关施工方法、程序、技术要求和施工现场安全技术措施。
220kV线路铁塔加固施工技术
Ｌ ｏＷ Ｃ ＡＲＢ ｏＮ Ｗ ｏＲ Ｌ Ｄ ２ ０ １ ６ ／ １ １
２ ２ ０ ｋ Ｖ 线路 铁 塔 加 固施 工 技 术
杨少春 （ 安徽送变电 工程公司， 安徽合肥 ２ ３ ０ ０ ２ ２ ）
【 摘 要】 随着 电力建设的快速发展 ， 电力线路的密度越来越大 ， 输 电线路在 运行过程 中周 围环境发生变化导致线路基础潜移默化中发生改变
腿 的 大 斜材 弯 曲 ． 现 场拍 摄 的照 片 如 图 ｌ 。
侧视图
俯视图
图３
固防 止 Ｃ、 Ｄ 腿 基 础 继 续 向 内侧 倾 覆 的 可 能 。
２ ． ２ Ｃ 、 Ｄ腿 加固 方案
（ １ ）采 用在 Ｃ、 Ｄ腿 处 分 别 用 口４ ０ ０的 人 字 抱 杆 通 过 １ ０ Ｔ
０ ． ４ — ０ ． ５ ｍ 的沟槽 ， 将口４ ０ ０的 抱 杆 接 成 段 后 放 入 沟 槽 内 ． 两 端
抵住 Ｃ 、 Ｄ腿 立 柱 的上 顶 面 （ 如 抱杆 不够长 ， 可在抱 杆 两端 固 定道 木 加 长 ） ， 以防 止 Ｃ 、 Ｄ腿 基 础 继 续倾 覆 ， 见 图 ３所示 。 （ ２ ） 沿 Ｃ 、 Ｄ 腿 延 长线 方 向 ， 在 Ｃ腿 大 号侧 、 Ｄ腿 小 号侧 基 础外 ３ ｍ 位 置 各 布 置 ２根 ５ ｔ 钻桩群 ， 用 由 １ ２ ． ５钢 丝 绳 （ 双头 ）
３ 结束语
相 对 较稳定 点
图 ２
实践 证 明 ， 以 上 的铁 塔 加 固 方案 安 全 可 靠 。 有 效 地 防 止 倒 塔风 险， 为 以后 类似 的 线 路 运 行 故 障 处理 提 供 了经 验 。
２ 加 固 方 案
２ ． １ Ｃ、 Ｄ腿 间支撑抱 杆 的设置
220kV架线施工方案
220kV输电线路改造项目220kV架线施工方案XXX有限公司2020年 3 月目录1. 编制说明 (1)2. 工程概况 (2)3. 组织措施 (4)4. 进度计划安排 (6)5. 施工前准备 (7)6. 施工方法及工艺流程 (10)7. 跨越施工措施 (22)8. 质量控制措施 (25)9. 安全控制措施 (28)10. 环境保护和文明施工 (43)11. 主要工器具表 (44)1.编制说明1.1.适用范围本施工方案适用于220kV输电线路防风加固改造项目（220kV路）输电线路架线施工作业。
其内容包括：总体施工方法、施工工效、安全控制措施等项目，使220kV路架线施工工作能顺利地开展并按要求圆满地完成。
1.2.编制依据（1）《电力建设安全工作规程第2 部分：架空电力线路（DL 5009.2–2013）》（2）《110kV～750kV架空输电线路设计规范》GB50545-2010（3）《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）（4）《广东省能源局关于切实做好输电线路防风加固改造工作的通知》粤能电力函【2019】473号（5）《建筑结构荷载规范》GB50009-2012（6）《钢结构设计标准》GB50017-2017（7）《220kV线路防风评估报告》（8）本工程设计文件及设计图纸、设计说明。
2.工程概况2.1.工程概况220kV路线路由220kV平地变电站220kV出线构架起，至站220kV辅助电源变电站首澳站构架止，线路全长32.769km，全线均按单回路架设。
共计220kV单回路铁塔91基。
其中220kV单回路耐张塔31基，220kV单回路直线塔60基。
线路每相导线采用1×JL/LB20A-400/35型铝包钢芯铝绞线。
地线采用1根24芯的OPGW光缆及1根LBGJ-75-40AC型铝包钢地线。
线路的原最大设计风速，采用离地面15m高10分钟平均最大值：平地站～#56塔段（设计编号N1～N57段）的线路最大设计风速取35m/s，#56～#90塔段（设计编号N57～N93段）的线路最大设计风速取40m/s。
220kV线路保护改造施工方案
220KVXX变XX线保护改造工程施工方案批准：XXX审核：XXX编写：XXXXX修试工区XXXX年 XX月 XX日目录一、编制依据 (2)二、工程概况 (2)三、组织措施 (3)四、工作准备 (4)五、工作进度及安全预控表 (5)六、现场安全措施 (8)七、现场技术措施 (10)八、作业现场工艺要求 (12)九、文明生产及注意事项 (13)十、附件 (15)XX变XX线保护改造工程施工方案一、编制依据1、项目批复文件：XX可行性批复文件2、项目编号：XX3、XX设计施工图二、工程概况1、工程地点：XX变2、工程名称：XX改造工程3、施工班组：XX继保一班4、监理单位：XX监理公司5、设计单位：XX设计院6、工程内容:三、组织措施1、结构图：2、工作分工：现场施工班组：继保一班（负责调试、搭接）负责人：XX物资材料供应班组：后勤班（负责材料供应、废旧物品回收）负责人：XX外协单位：XX（负责接线）XX（负责铺设电缆、封堵）3、工程目标：本工程实施工期为XX年X月X日～XX年X月X日，在此期间完成保护更换、调试、搭接工作，X月X日实现投运。
四、工作准备1、落实工作任务、明确工作负责人及工作人员。
2、落实安全措施、组织措施、技术措施。
3、检查设备材料到货情况工器具、消耗材料是否齐全。
4、按附件格式要求编制二次电缆拆除、搭接清单。
5、编制危险点预控措施、应急措施预案。
6、相关工程技术服务人员提前通知，及时到位。
五、工作进度及安全预控表注意事项：1、母差保护跳闸及其失灵启动回路有效隔离。
2、其他联跳回路有效隔离。
3、调试要用专用临时电源。
4、经过屏内和本间隔传动验收后方可进行相关搭接工作。
5、母线电压回路切勿拆除全所的N600一点接地。
6、老保护屏屏顶小母线与相邻运行屏拆搭时，要注意有是否有其它间隔保护回路从本保护屏中转，是否需停用其它保护，并监视全所保护有无异常。
7、明确厂家配合人员的工作任务、时间及监护人员。
220kV桥棉线改造(塔材更换及加固施工方案).
大桥电厂一新棉变220kV线路H标段改造塔材更换及加固专项施工方案批准：年月曰审核：年月曰编写：年月曰四川昆仑电力工程有限公司（大桥电厂一新棉变 线路改造工程）施工项目部二O—五年六月一、编制依据《架空 *收规范》严浸镀锌螺 施工组织设计、施工技术文件、施工现场条件、施工机械及装备。
、基本情况塔材更换及增补部分 辭电厂-藏爲施工，针只糊綁牖分）》、《电力建蘆塑3酗号更换辅材；号更换及增加相应辅材;号的腿部主材进行腿节加相应辅材其中对 :号更换及增加相应辅。
号更换及增加相应辅材； I 4 A女全、J二、施工准备 年运行至今，相关铁塔塔材至 甌憲接F除更紀 行僵虫二县及减少铉畫的承受 影响二还需要姦 口勺了O程要 ¥均g口 f、也&B ®集;见銘首动重苔闻圣材要更换）冬壤口固万〒施工情况准备好工器具』地三、施工过程（一）更换塔材腿部两主材间的十字连角铁由腿丄辅材嘯更换及恢范围,腿更换成所次连接螺栓拧紧后，下一方的¥、夭腿、十字连角铁由两王材间按的方法进行；塔身新增加的辅材按厂家提供的塔材和打孔机，现场放样打孔安装。
（三）塔车,1?拆除更换成头钢丝纟段固定更换及增加辅材和腿部主材加固奂横梁的两侧地线用手拆除悬芦线支梁拆除悬垂挂加辅挂滑作下曲臂和塔身新增加的辅材按厂家提供的塔材和打孔机，现场放样打孔安装。
号的腿部主材进行加固处理（拆除更换）方案一地端先将塔上更换塔塔不受线口止线用挂放滑芦提高戚于寳的塔材为锚放葫芦将其调紧，「,单个竹连接。
