继电器模块
继电器模块介绍与应用
继电器模块介绍与应用继电器模块介绍与应用继电器是一种常见的电器元件，用于控制电路的开关。
继电器模块则是将继电器嵌入一个单元中，方便用户在电路中进行使用和控制。
在本文中，我们将介绍继电器模块的工作原理、特点以及广泛的应用领域。
一、继电器模块的工作原理1.1 工作原理概述继电器模块是由继电器和其他电路元件组成的系统。
它的工作原理基于电磁感应和开关原理。
当继电器模块受到控制信号时，电磁线圈内产生磁场，通过磁场吸引力或排斥力将继电器的触点开关切换到不同的位置，从而控制电路的通断。
1.2 继电器模块内部结构继电器模块通常由以下几个部分组成：(1) 电磁线圈：负责产生磁场以控制触点开关。
(2) 触点：具有触点材料和触点形状，能够在不同状态下连接或断开电路。
(3) 弹簧：控制触点的开合速度和重复次数。
(4) 辅助电路：用于连接继电器和其他元件，提供控制信号和电源。
二、继电器模块的特点2.1 隔离性继电器模块具有较好的隔离性，通过电磁感应的工作原理，在控制信号和被控制电路之间形成了一定的电气隔离，保证了控制信号与被控制电路之间的安全和可靠。
2.2 低功耗继电器模块的功耗相对较低，只需要在触发时短暂提供电流来激活电磁线圈，可以在长时间的使用中节省能源成本。
2.3 可靠性继电器模块具有较高的可靠性，能够经受较大的电流和电压冲击，且具有较长的使用寿命。
设计良好的继电器模块还具备过电流保护和过温保护等功能，保障了电路系统的安全稳定。
三、继电器模块的应用领域继电器模块由于其特点和优势，在各个领域都有广泛的应用。
以下列举了一些常见的应用领域：3.1 工业自动化继电器模块在工业自动化中起着重要的作用。
它可以用于控制大型设备、机器人、输送带、电机等运行状态，实现自动化的生产流程。
3.2 家居控制继电器模块可以用于家居控制系统，如智能灯光控制、窗帘控制、门禁控制等。
通过继电器模块的使用，可以实现对家居设备的智能化控制和远程控制。
四路继电器模块工作原理
四路继电器模块工作原理今天咱们来唠唠四路继电器模块的工作原理，这可超有趣的呢！咱先得知道继电器是个啥。
你可以把继电器想象成一个超级智能的小开关，不过这个小开关可有点特别哦。
四路继电器模块呢，就是有四个这样特别的小开关组合在一起的东西。
继电器模块里面有个小线圈，这个小线圈就像是小开关的小脑袋，可聪明啦。
当你给这个小线圈通上电的时候，就像是在小脑袋里注入了一股神奇的力量。
这个时候呢，小线圈周围就会产生磁场，就像小脑袋突然有了魔法光环一样。
这个磁场可不得了，它会吸引一个小铁片。
这个小铁片就像是小开关的小手，被磁场这么一吸引，就开始动起来啦。
这个小铁片一动，就会带动其他的小零件，然后呢，原本断开的电路就被接通啦，就好像小开关一下子把手伸出去，把两个原本分开的电线紧紧地拉到了一起。
这时候电流就可以欢快地从接通的电路里跑过去了，就像一群小蚂蚁找到了新的道路，可以顺畅地搬家一样。
那四路继电器模块呢，有四个这样的小开关组合。
每个小开关都可以独立地工作哦。
比如说，你可以让第一个小开关去控制一盏小灯，给它的小线圈通电，小灯就亮起来啦，就像小开关在说：“小灯灯，该你闪亮登场啦！”然后第二个小开关呢，你可以让它去控制一个小风扇。
通上电，小风扇就呼呼地转起来，小开关就像是在给小风扇加油打气：“转起来呀，小风扇，给我们带来凉爽吧！”再说说它的一些小细节。
这个继电器模块还有一些保护的小措施呢。
就像是给这些小开关穿上了小铠甲，防止它们被过大的电流或者电压给弄伤。
要是没有这个小铠甲，万一电流突然变得很大，就像一群调皮捣蛋的大力士突然冲进小开关的家里，那小开关可就受不了啦。
但是有了这个保护措施，就可以把这些调皮鬼挡在外面，小开关就可以安心地工作啦。
而且呀，四路继电器模块的接口也很友好哦。
就像是小开关们伸出来的小胳膊，等着你去给它们接上各种各样的小电器或者小设备。
这些接口的设计很贴心，就像给你准备了专门的小挂钩，让你可以轻松地把需要控制的东西挂上去。
1路带光耦隔离继电器模块 支持高低电平触发5v
路带光耦隔离继电器模块是一种常见的电子元件，可以用于控制高电压或高电流的电路。
它通常由光耦隔离器、继电器、四个功率管和一些辅助电路组成。
路带光耦隔离继电器模块支持高低电平触发5v，下面将对其特点、用途和工作原理进行详细的介绍。
2特点（1）安全稳定：路带光耦隔离继电器模块采用光耦隔离器来隔离输入和输出，能够有效地防止输入信号对输出信号产生干扰，保证电路的安全稳定；（2）高低电平触发：路带光耦隔离继电器模块支持高低电平触发5v，能够满足不同电路的触发需求；（3）可靠耐用：继电器采用优质的继电器芯片，具有良好的导通性和耐久性，能够保证长时间稳定的工作；（4）适用范围广：路带光耦隔离继电器模块适用于各种控制电路，广泛应用于工业控制、家用电器、汽车电子等领域。
3用途路带光耦隔离继电器模块在实际应用中有着广泛的用途，主要包括以下几个方面：（1）工业控制：用于工业自动化控制系统中的电气设备的开关控制；（2）家用电器：用于各种家用电器的电路控制，如空调、洗衣机、烤箱等；（3）汽车电子：用于汽车电子系统中的电路控制，如车灯、喇叭、空调等；（4）通讯设备：用于通讯设备中的信号调理和电路控制，如通联方式、对讲机、通信基站等。
4工作原理路带光耦隔离继电器模块的工作原理主要涉及光耦隔离器和继电器两部分。
（1）光耦隔离器的工作原理：光耦隔离器是一种能够将输入信号和输出信号进行隔离的器件，它由发光二极管和光敏三极管组成。
当输入信号施加在发光二极管上时，发光二极管会发出光信号，光敏三极管接收到光信号后产生电流，从而实现输入和输出的电气隔离。
（2）继电器的工作原理：继电器是一种能够将小电流控制大电流的电器开关，它由电磁铁和触点组成。
当电磁铁受到电流激励时，会产生磁场将触点吸合，从而实现大电流的开闭。
通过光耦隔离器将输入信号隔离后，再经过继电器实现对输出电路的控制。
5总结路带光耦隔离继电器模块作为一种常见的电子元件，具有安全稳定、高低电平触发、可靠耐用、适用范围广等特点，广泛应用于工业控制、家用电器、汽车电子等领域。

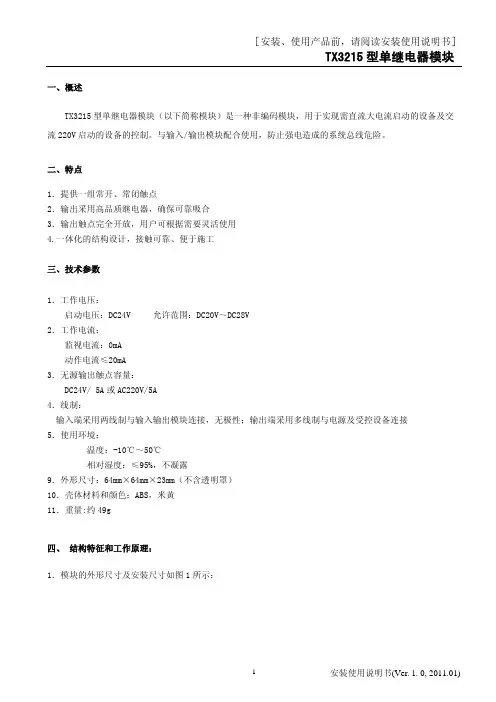

TX3215型单继电器模块安装使用说明书
一、概述TX3215型单继电器模块（以下简称模块）是一种非编码模块，用于实现需直流大电流启动的设备及交流220V启动的设备的控制。
与输入/输出模块配合使用，防止强电造成的系统总线危险。
二、特点1．提供一组常开、常闭触点2．输出采用高品质继电器，确保可靠吸合3．输出触点完全开放，用户可根据需要灵活使用4.一体化的结构设计，接触可靠、便于施工三、技术参数1．工作电压：启动电压：DC24V 允许范围：DC20V～DC28V2．工作电流：监视电流：0mA动作电流≤20mA3．无源输出触点容量：DC24V/ 5A或AC220V/5A4．线制：输入端采用两线制与输入输出模块连接，无极性；输出端采用多线制与电源及受控设备连接5．使用环境：温度：-10℃～50℃相对湿度：≤95%，不凝露9．外形尺寸：64mm×64mm×23mm（不含透明罩）10．壳体材料和颜色：ABS，米黄11．重量:约49g四、 结构特征和工作原理：1．模块的外形尺寸及安装尺寸如图1所示：图1 TX3215外形尺寸及安装尺寸示意图2．工作原理采用直流继电器进行切换，输入为DC24V，输出触点可直接控制交流220V 及直流大电流设备。
五、 安装与布线：警告：安装设备之前，请切断电源。
1． 安装前应首先检查外壳是否完好无损，标识是否齐全。
2． 将模块安装在端子箱内，如图2所示。
图23． 接线端子说明：强电端子如下：NC、COM、NO：常闭、常开控制触点输出端子型号：TX3215单继电器模块弱电端子如下：D1、D2：有源DC24V控制信号输入端子，输入无极性4．布线要求: 各端子外接线均采用BV线,导线截面积≥1.5mm2，穿金属管（线槽）或阻燃PVC管敷设。
六、使用与操作TX3215单继电器模块与输入输出模块组合连接的方法如图3所示图3 TX3215单继电器模块与输入输出模块组合连接的方法七、搬运和储存设备运输、搬运、储存均须在包装状态下进行。
1路继电器模块说明
1、模块采用正品优质继电器，常开接口最大负载：交流250V/10A，直流30V/10A;
2、采用贴片光耦隔离，驱动能力强，性能稳定；触发电流5mA；
3、模块工作电压是5V
4、模块可以通过跳线设置高电平或低电平触发；
5、容错设计，即使控制线断，继电器也不会动作；
6、电源指示灯（绿色），继电器状态指示灯（红色） 来自2、DC-：接电源负极
3、IN：可以高或低电平控制继电器吸合
继电器输出端：
1、NO： 继电器常开接口，继电器吸合前悬空，吸合后与COM短接
2、COM：继电器公用接口
3、NC： 继电器常闭接口，继电器吸合前与COM短接，吸合后悬空
三、技术参数：
继电器版本 静态电流 最大电流 触发电流 触发电压(低) 高
7、接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便
8、模块尺寸：50mm * 26mm* 18.5mm（长*宽*高)
9、设有4个固定螺栓孔，孔3.1mm，间距44.5mm*20.5mm
二 模块接口:
1、DC+：接电源正极（电压按继电器要求，有5V.9V.12V和24V选择）
5V 5mA 190mA 2-4mA 0-1.5V 2.5-5V
12V 5mA 80mA 2-4mA 0-4V 4.5-12V
24V 5mA 50mA 2-4mA 0-8V 8.5-24V
高低电平触发选择端：
1.跳线与LOW短接时为低电平触发;
2.跳线与high短接时为高电平触发。
中盛科技16路继电器输入输出模块rs485协议
中盛科技16路继电器输入输出模块rs485协议（实用版）目录1.中盛科技 16 路继电器输入输出模块简介2.RS485 协议概述3.中盛科技 16 路继电器输入输出模块的特点与应用4.市场前景与竞争力分析正文一、中盛科技 16 路继电器输入输出模块简介中盛科技 16 路继电器输入输出模块是一款集输入、输出功能于一体的模块化产品，广泛应用于自动化控制系统、智能建筑、安防监控等领域。
该模块具备 16 路输入、输出接口，可实现对各种设备的控制和信号传输。
二、RS485 协议概述RS485 协议是一种串行通信协议，适用于多点、远距离通信。
它具有较强的抗干扰能力，可实现多主控制器、多从设备之间的通信。
RS485 协议在工业自动化领域应用广泛，可满足大部分场景的需求。
三、中盛科技 16 路继电器输入输出模块的特点与应用1.特点（1）高稳定性：中盛科技 16 路继电器输入输出模块采用优质的元器件，确保模块在各种工况下的稳定运行。
（2）抗干扰能力强：模块具备良好的抗干扰能力，能在恶劣的电磁环境中正常工作。
（3）宽电压范围：模块工作电压范围广泛，适应不同应用场景的需求。
（4）扩展性强：模块支持多主控制器通信，方便系统扩展和升级。
2.应用领域（1）自动化控制系统：用于各种设备的控制、信号采集和传输。
（2）智能建筑：应用于楼宇自动化、照明系统、空调系统等。
（3）安防监控：用于报警系统、门禁系统等。
（4）工业自动化：应用于生产线、机器人控制等领域。
四、市场前景与竞争力分析随着工业自动化、物联网、智能建筑等行业的快速发展，对于 16 路继电器输入输出模块的需求将持续增长。
中盛科技 16 路继电器输入输出模块凭借其优异的性能、稳定的质量和良好的兼容性，将在市场上具有较强的竞争力。
继电器模块的原理及作用
继电器模块的原理及作用继电器是一种电控制设备，它通过电磁吸合控制电路的开关动作，实现对电路的自动控制。
继电器模块是一种集成了继电器和其他辅助电路的模块，具有更方便、高可靠性和易接线的特点。
接下来，我将详细介绍继电器模块的原理和作用。
继电器是由激磁系统和触点系统组成的。
激磁系统通常由线圈、铁芯和磁场组成，线圈通过外部电流激磁产生磁场，使铁芯受力，引起其位移。
触点系统包含常闭触点和常开触点，当继电器处于非吸合状态时，常闭触点闭合，常开触点断开；而当继电器吸合时，常闭触点断开，常开触点闭合。
由此可见，继电器模块通过线圈的电磁吸引力来控制继电器的开关状态。
继电器模块广泛应用于各个领域，其主要作用包括以下几个方面：1. 信号放大与隔离：继电器模块可以放大弱信号，增加信号的幅度，以驱动更大的负载。
同时，继电器模块还具有隔离功能，可将输入信号与输出信号进行电气隔离，保护控制电路的稳定性和安全性。
2. 信号转换和逻辑控制：继电器模块可以将不同类型的信号进行转换，如将模拟信号转换为数字信号，或将交流信号转换为直流信号。
此外，继电器模块还可以实现逻辑控制，根据输入信号的逻辑关系来控制输出。
3. 自动控制和保护：继电器模块通常用于自动控制系统，如自动化生产线、自动控制设备等。
通过对输入信号的检测和处理，继电器模块可以实现自动启动、停止、调节和保护等功能，提高生产效率和安全性。
4. 电路保护和故障检测：继电器模块可以用于电路的保护，当电路出现过电流、过压、过温等异常情况时，继电器模块可以及时切断电路，避免设备损坏或事故发生。
此外，继电器模块还可以检测电路的故障，当电路中出现断线、短路等问题时，继电器模块可以发出报警信号，以便及时修复。
5. 电力控制与交互连接：继电器模块可以实现对电力的控制，如打开或关闭灯光、电动机、电磁阀等。
此外，继电器模块还可以实现不同设备之间的交互连接，如将传感器信号传输给控制器，或将控制指令传输给执行器。
4路继电器模块工作原理
4路继电器模块工作原理
嘿，朋友们！今天咱来聊聊4 路继电器模块的工作原理。
想象一下啊，这个 4 路继电器模块就像是一个超级管理员，掌控着电路的开关大权！比如说你家里的电灯开关，当你按下开关的时候，灯就亮了，这其实就有点像继电器在工作呢！
这 4 路继电器模块啊，它有四个通道，就好像是四条不同的道路。
每
个通道都可以独立地控制一个电路的通断。
比如说，第一条路可以控制客厅的灯，第二条路可以控制卧室的灯，第三条路可以控制厨房的灯，第四条路可以控制卫生间的灯。
哎呀，这多方便啊！
它的工作原理呢，简单来说就是通过控制信号来切换继电器的状态。
比如说，当控制信号来了，继电器就会“咔哒”一声合上，电路就通了；当控制信号消失了，继电器又会“咔哒”一声断开，电路就断了。
这不就跟你开门关门一个道理嘛！“嘿，这不神奇嘛！”
再打个比方，这 4 路继电器模块就像是一个有四个抽屉的柜子，每个
抽屉里都放着一个开关。
你可以根据需要随时打开或关闭这个开关，从而控制相应的电路。
你说酷不酷？
我跟你说啊，有一次我在弄一个小项目，就用到了这个 4 路继电器模块。
我把它连接到我的单片机上，通过编程控制它的开关。
哇，当我看到那些灯根据我的程序亮起来灭下去的时候，心里那叫一个兴奋啊！“哇塞，这也太有意思了吧！”
总之呢，这 4 路继电器模块可真是个好东西。
它让我们能够更方便、更灵活地控制电路，给我们的生活和工作带来了很多便利。
所以啊，大家都应该好好了解了解它的工作原理，说不定啥时候就派上大用场了呢！这就是我的观点啦，你们觉得呢？。
8路继电器模块原理
8路继电器模块原理
8路继电器模块是一种常用的开关控制装置，由8个继电器组成，可以同时控制8个电路的开关状态。
其工作原理如下：
1. 电源供电：8路继电器模块通常使用直流电源供电，一般为5V或12V。
通过外部电源连接到继电器模块的电源端，为所有继电器提供工作电压。
2. 控制信号输入：每个继电器都有一个控制继电器工作的信号输入端口。
当接收到控制信号时，继电器会切换其开关状态。
控制信号可以是来自微控制器、开关按钮或其他电子设备。
3. 继电器操作：当控制信号到达时，继电器的工作电磁就会激活。
这时，工作电磁会产生磁场，使得继电器的触点闭合或打开，从而控制相关电路的通断。
4. 电路连接：8路继电器模块通常有8个输出端口，可以将继电器的触点与需要控制的设备或电路连接起来。
触点的通断状态取决于继电器的开关状态。
5. 继电器保护电路：为了保护继电器和被控制的设备，继电器模块通常还会配备保护电路，如电压过流保护、电压过载保护和短路保护等。
这些保护电路能够确保在异常情况下继电器和被控制的设备不会受到损坏。
综上所述，8路继电器模块通过控制信号输入，使得继电器的触点打开或闭合，从而控制相关电路的通断状态。
它是一种常
用的开关控制装置，广泛应用于家电控制、自动化系统以及工业控制等领域。
8位继电器模块使用说明
8位继电器模块使用说明下面是关于8位继电器模块的使用说明。
嘿，大家好！今天咱们来聊聊8位继电器模块，听起来是不是有点高大上？别担心，其实它就是个小玩意儿，可以帮你控制很多电器，让生活更方便。
想象一下，躺在沙发上，轻轻一按开关，灯就亮了，空调也跟着开，这种感觉可真是太爽了！这个模块就像是你生活中的“小助手”，无论是做DIY项目，还是想要实现一些自动化的小愿望，它都能派上用场。
啥是8位继电器模块呢？简单来说，它就是一个可以控制8个电器的装置。
这个模块上有8个小开关，分别可以控制不同的电路。
你可以把它理解成一个指挥官，指挥着不同的小士兵。
用它时，只需要给它供电，再通过控制信号，它就能帮你开关各种设备。
是不是很简单？连小朋友都能明白哦！连接方面也特别easy。
你只需要把模块的控制端和你的控制器，比如Arduino，连接好。
然后，给它接上电源。
通常，模块上都有标识，连接的时候可得认真点，不然可能会引发小小的误会。
比如，有些小伙伴可能会把电源接错了，结果模块就“罢工”了。
没事，放轻松，只要不搞得太复杂，基本上不会有问题。
记得，连好线，确认无误，再来试试！咱们得说说程序代码了。
这一步可能有点儿挑战性，但别怕，网络上资源一大把。
你可以找到现成的代码，改改就能用。
程序就像一首歌，得有节奏感，才能让模块乖乖听话。
调试的时候，千万别心急，慢慢来，有时候细节决定成败。
别忘了，试一试，再试一试，重复几次，你就能找到那条“通往成功”的路。
用得当的时候，这个模块简直是个万金油。
你可以用它控制灯光、风扇、甚至是家里的小电器。
想想看，晚上回家，手一挥，灯就亮了，感觉自己就像个超人！再加上它体积小、重量轻，真是小巧玲珑，放在哪儿都不占地儿。
虽然它不是什么高科技的东西，但绝对是实用至上的好帮手。
用起来没啥门槛，越用越顺手。
说到安全，这个模块也考虑得相当周到。
它配备了一些保护措施，比如过载保护和短路保护。
这样，即使你操作不当，模块也能保护自己，确保不会出大乱子。
继电器模块说明书
继电器模块使用手册
By---阿亮电子一、产品实物图：
输入端
VCC:继电器模块工作电压正极
GND:继电器模块工作电压负极
IN:控制信号输入口
输出端
NO:继电器常开端
COM:继电器公共端
OFF:继电器常闭端
二、继电器接法示意图
如上图接好，继电器模块Power亮，IN输入高电平，继电器吸合（会听到继电器有声响）指示灯亮。
被控制的灯泡接通220V电路而被点亮。
从而通过继电器模块实现低压（5V、9V、12V、24V）来控制高压电源的通与断。
继电器模块一组常开（OFF和COM）一组常开（ON和COM）开关状态相反，常开在继电器未动作的时候是断开的，而常闭是接通的，继电器动作后，常开的接通，常闭的断开。
三、功能介绍：
1、模块采用小家电通用的继电器原装松乐SRD系列继电器10W次开关
2、控制型号TTL，控制信号电压3-24V。
3、带电源指示灯和工作指示灯（吸合亮、断开灭）
4、控制脚加下拉电路，防止继电器误动作
5、输出控制可接直流（DC30V）或者交流（220V市电）负载
6、输出采用大电流接线端子，且方便接线无需焊接
7、控制简单，模块供电，然后给控制高电平，驱动继电器吸合，低电平，继电器断开（NPN三极管）。
8、带有三极管驱动，单片机等普通IO即可控制
9、4个定位螺丝孔直径3mm，孔中心间距20mm x 40mm
10，线路板小巧，尺寸为：46mm x 26mm 高20mm
本店有1路隔离、2路、2路隔离、4路、4路隔离、8路隔离继电器模块出售。
淘宝店铺：阿亮电子工作室
淘宝地址：。
继电器模块介绍
继电器模块介绍1. 什么是继电器模块继电器模块是一种用于控制高功率电路的装置。
它由一个电磁线圈和一组可控开关组成，通过控制线圈的通断来实现对外部电路的开关控制。
继电器模块通常用于需要隔离低功率信号与高功率负载之间的应用，如家庭自动化、工业自动化、汽车电子等领域。
2. 继电器模块的工作原理继电器模块的工作原理基于电磁感应。
当线圈中流过足够的电流时，会产生一个磁场，使得触点发生吸引或释放动作。
继电器模块一般由触点、线圈、固定铁芯和外壳等部分组成。
触点有通常有两个状态：常闭（NC）和常开（NO）。
当线圈中没有通电时，触点处于常闭状态；当线圈中通入足够的电流时，触点瞬间吸合，处于常开状态。
3. 继电器模块的分类根据不同的工作方式和应用场景，继电器模块可以分为以下几类：3.1 电压分类继电器模块根据工作电压的不同，可以分为低压继电器和高压继电器两种类型。
低压继电器一般用于控制低功率负载，如家庭自动化中的灯光控制；而高压继电器则适用于控制高功率负载，如工业设备中的电机启停。
3.2 功率分类根据所能承受的最大功率不同，继电器模块可以分为小功率继电器和大功率继电器。
小功率继电器一般适用于低功率负载控制，如家用空调、冰箱等；而大功率继电器则适用于高功率负载控制，如工业设备、汽车发动机等。
3.3 控制方式分类根据控制方式的不同，继电器模块可以分为直流（DC）继电器和交流（AC）继电器。
直流继电器适用于直流供电系统，常见于汽车、船舶等领域；而交流继电器则适用于交流供电系统，常见于家庭、工业设备等领域。
4. 继电器模块的应用继电器模块广泛应用于各个领域，以下是几个常见的应用场景：4.1 家庭自动化继电器模块可用于家庭自动化系统中，如智能灯光控制、窗帘控制、门锁控制等。
通过与传感器和控制器的配合，可以实现智能化的家居控制。
4.2 工业自动化在工业自动化领域，继电器模块被广泛运用于机械设备的启停、电机控制、温度控制等方面。
继电器模块介绍
继电器模块介绍继电器模块是一种常用的电子元件，它可以将小电流控制大电流的开关操作，广泛应用于各种电子设备和工业控制系统中。
本文将介绍继电器模块的基本原理、结构、分类、应用以及选型等方面的内容。
一、基本原理继电器模块的基本原理是利用电磁感应原理，通过控制小电流的通断来控制大电流的开关。
继电器模块由电磁铁、触点和外壳等部分组成。
当通电时，电磁铁产生磁场，使得触点闭合或断开，从而实现控制电路的开关。
二、结构继电器模块的结构一般包括电磁铁、触点、外壳、端子等部分。
其中，电磁铁是继电器模块的核心部件，它由线圈、铁芯和移动铁片等组成。
触点是继电器模块的开关部件，一般分为常开触点和常闭触点两种。
外壳是继电器模块的保护部件，可以起到防尘、防水、防震等作用。
端子是继电器模块的连接部件，用于连接控制电路和被控电路。
三、分类继电器模块按照控制电压的不同可以分为AC继电器模块和DC继电器模块两种。
按照触点类型的不同可以分为常开型继电器模块和常闭型继电器模块两种。
按照外形尺寸的不同可以分为迷你型继电器模块、中型继电器模块和大型继电器模块等多种规格。
四、应用继电器模块广泛应用于各种电子设备和工业控制系统中，如家用电器、汽车电子、通讯设备、电力系统、机械设备等。
在家用电器中，继电器模块常用于控制电机、加热器、灯具等电器的开关。
在汽车电子中，继电器模块常用于控制车灯、空调、喇叭等设备的开关。
在工业控制系统中，继电器模块常用于控制电机、气动元件、液压元件等设备的开关。
五、选型在选型继电器模块时，需要考虑控制电压、触点类型、负载电流、负载电压、继电器模块的外形尺寸等因素。
同时，还需要考虑继电器模块的可靠性、寿命、环境适应性等因素。
一般来说，选型时应根据具体的应用场景和要求进行综合考虑，选择性价比较高的产品。
综上所述，继电器模块是一种常用的电子元件，具有广泛的应用和重要的作用。
了解继电器模块的基本原理、结构、分类、应用和选型等方面的内容，有助于更好地应用和选择继电器模块。
继电器模块的正确接线方法
继电器模块的正确接线方法一、继电器模块基础知识。
1. 继电器模块是啥。
继电器模块就像是一个小管家，在电路里起着非常重要的作用。
它能以小电流控制大电流，就好比四两拨千斤。
简单来说，就是用一个较弱的信号去控制一个强大的电路的通断。
1.2 为什么要正确接线。
这就好比盖房子要打好地基一样，正确接线是保证继电器模块正常工作的基础。
如果接线错了，那就像火车跑错轨道，整个电路系统可能就会乱套，甚至还可能损坏设备，这可就赔了夫人又折兵啦。
二、继电器模块接线前的准备。
2.1 了解继电器模块的引脚。
继电器模块的引脚就像人的手脚一样，每个都有自己的功能。
一般来说，有控制端引脚和被控制端引脚。
控制端引脚就像是指挥官，用来接收控制信号；被控制端引脚则是实际执行电路通断任务的。
要先把这些引脚的功能搞清楚，不能像没头的苍蝇一样乱接。
2.2 工具准备。
接线的时候，工具可不能少。
得准备好螺丝刀、剥线钳这些基本工具。
这就像厨师做菜得有锅碗瓢盆一样。
螺丝刀用来拧紧螺丝，保证接线牢固；剥线钳用来剥开电线的外皮，让电线能顺利接到引脚上。
2.3 安全措施。
安全第一嘛。
在接线之前，要确保电路是断开的，这是最基本的常识，可别大意失荆州。
如果不小心在带电的情况下接线，那就像在雷区里跳舞，非常危险。
最好再戴上绝缘手套，给自己多一层保护。
三、继电器模块的正确接线步骤。
3.1 控制端接线。
首先接控制端。
如果是用单片机或者其他控制设备来控制继电器模块，要把控制信号的线准确接到控制端引脚。
这一步得小心翼翼，就像给精密仪器做手术一样。
线要接得牢固，不能松松垮垮的，不然信号传输可能会出问题，就像打电话信号不好一样让人着急。
3.2 被控制端接线。
接下来是被控制端的接线。
要把需要被控制通断的电路的线接到被控制端引脚。
这里要注意电路的电压和电流是否在继电器模块的承受范围之内。
如果超过了，那就像小马拉大车，继电器模块可能会不堪重负，最后累垮了。
而且接线的时候，要按照正负极性正确连接，可不能颠倒黑白。
继电器模块介绍
继电器模块介绍继电器模块是一种常见的电子元件，主要用于控制电路的开关。
它通过电磁吸引力或电磁感应产生的磁场来控制开关的闭合与断开。
继电器模块广泛应用于工业自动化、电力系统、电子设备等领域，具有重要的作用和意义。
继电器模块由控制电路和输出电路组成。
控制电路通过输入信号控制继电器的工作状态，而输出电路则负责控制外部设备的开关。
继电器模块通常由线圈、铁芯、触点等部分组成。
当控制电路施加输入信号时，线圈内产生磁场，使铁芯吸引触点闭合，从而实现电路的通断。
继电器模块具有很多优点。
首先，它具有较高的可靠性和稳定性。
继电器在开关状态下，不会受到外界的影响，能够长时间稳定工作。
其次，继电器模块具有较大的负载能力。
它能够承受较大的电流和电压，适用于各种不同的电路控制需求。
此外，继电器模块还具有较长的使用寿命和较低的功耗，能够满足长时间稳定工作的需求。
继电器模块在实际应用中具有广泛的用途。
首先，它常用于自动控制系统中。
例如，工业自动化生产线中的控制系统、智能家居系统中的电器控制等都离不开继电器模块的应用。
其次，继电器模块还常用于电力系统中。
例如，电力系统中的保护装置、开关控制系统等都需要使用继电器模块来实现电路的控制。
此外，继电器模块还常用于电子设备中。
例如，计算机主板、电子仪器等都需要使用继电器模块来实现电路的开关控制。
继电器模块的设计和选型也需要考虑一些关键因素。
首先，需要根据实际的电路控制需求选择合适的继电器模块。
例如，需要考虑电流和电压的要求，以及继电器的通断能力。
其次，需要考虑继电器模块的安装方式和尺寸。
例如，继电器模块可以通过插座安装或者固定安装等不同方式。
最后，还需要考虑继电器模块的可靠性和稳定性。
例如，需要选择质量可靠、品牌知名的继电器模块。
继电器模块是一种重要的电子元件，广泛应用于工业自动化、电力系统、电子设备等领域。
它通过电磁吸引力或电磁感应产生的磁场来控制开关的闭合与断开，具有可靠性高、负载能力大、使用寿命长等优点。
继电器模块用途
继电器模块用途继电器模块是一种常见的电子元件，其主要功能是通过控制小电流来开关大电流，因此广泛应用于各种电子设备和系统中。
下面将介绍继电器模块的主要用途。
1. 自动控制系统继电器模块在自动控制系统中起着至关重要的作用。
例如，在工业生产线上，继电器模块可以通过接收传感器信号，控制机器的启停、速度调节和方向控制等。
另外，在智能家居系统中，继电器模块可以用于控制灯光、窗帘、空调等家电设备的开关。
2. 电力系统保护继电器模块在电力系统中常用于电流保护和过载保护。
当电流超过设定值或发生短路时，继电器模块会迅速断开电路，起到保护电力设备的作用，避免电力系统发生故障。
3. 电机控制继电器模块常用于电机控制中，特别是交流电机的起停控制。
通过继电器模块可以实现对电机的正转、反转、制动等控制，广泛应用于电动机、风扇、水泵等设备中。
4. 电子设备保护继电器模块可以在电子设备中起到保护作用。
例如，在大功率电子设备中，继电器模块可以通过监测电流、电压等参数，一旦发现异常情况，及时切断电路，防止设备损坏。
5. 家电控制继电器模块也广泛应用于家用电器中。
例如，电视机、洗衣机、冰箱等家电设备的启停、工作模式切换等功能都可以通过继电器模块来实现。
6. 机械控制继电器模块可以用于机械控制系统中，例如自动门、电梯、停车场道闸等设备的控制。
继电器模块通过接收信号，控制设备的开关，实现自动化的机械控制。
7. 安防系统继电器模块在安防系统中也有广泛的应用。
例如，报警器、门禁系统、监控设备等，都需要通过继电器模块来实现设备的控制和联动。
8. 通信系统继电器模块在通信系统中也起到重要的作用。
例如，电话、对讲机、无线电等设备的接通、断开、静音等功能都可以通过继电器模块来实现。
继电器模块在各个领域中都有着广泛的应用。
它通过控制小电流来开关大电流，实现对电子设备和系统的控制和保护。
随着科技的不断进步，继电器模块的功能和性能也在不断提升，为各行各业的发展提供了强大的支持。
继电器模块原理
继电器模块原理
继电器模块是一种常见的电子器件，它可以在一个电路中控制另一个电路的开关。
继电器模块通常由继电器本体和驱动电路两部分组成。
继电器本体的原理是利用电磁吸合和释放产生翻转动作。
当驱动电路给继电器的线圈施加足够的电流时，线圈中的磁场会使触点吸合，闭合控制电路。
而当驱动电路断开时，线圈中的磁场消失，触点会弹开，断开控制电路。
继电器模块的驱动电路通常由输入信号电路和驱动电源电路组成。
输入信号电路用于接收来自外部电路的控制信号，并将其转化为电流或电压信号，供给线圈。
驱动电源电路则提供足够的电流和电压，以使线圈能够稳定运行。
继电器模块在实际应用中有着广泛的用途。
它可以在机械设备中作为保护装置，例如在电机过载时自动切断电源。
它也可以在控制系统中用于控制各种电气元件的开关，如灯光、风扇等。
总之，继电器模块通过电磁原理实现了对电路开关的控制。
它的设计结构简单可靠，使用方便，是电子领域中不可或缺的重要器件之一。
4路继电器模块使用说明
4路继电器模块使用说明一、4路继电器模块结构和参数常见的4路继电器模块参数包括：输入电压、负载电流、继电器类型、接口类型等。
用户在使用前需要了解模块的参数，并确保其能满足所需的电路控制要求。
二、4路继电器模块接线方法1.电源接线：将电源正极接入VCC（或VCC+）脚，将电源负极接入GND（或GND-）脚。
电源电压需与模块规格要求一致。
2.控制信号接线：将控制信号接线到IN1、IN2、IN3、IN4四个输入脚。
通常使用高电平触发，即接入信号电平与VCC相同。
3.负载接线：将负载接线到COM（公共端口）和NO（常开端口）两个脚。
当继电器吸合时，COM和NO之间将导通，负载通电；当继电器断开时，COM和NO之间断开，负载断电。
注意事项：负载电流不得超过继电器参数规格中的额定电流。
如果超过额定电流，可能会导致继电器损坏或不正常工作。
三、4路继电器模块控制方法1.单路控制：用户可以通过控制信号为单个继电器输入高电平或低电平，实现对单个通路的控制。
2.多路控制：用户可以通过控制信号为多个继电器输入高电平或低电平，实现对多个通路的同时控制。
例如，通过输入IN1和IN2信号同时为高电平，可以同时控制1、2两个通路。
3.继电器状态指示：4路继电器模块通常有LED指示灯，用于显示继电器的工作状态。
当继电器吸合时，LED亮；当继电器断开时，LED灭。
四、4路继电器模块的应用由于4路继电器模块具有可控制多个通路的特点，广泛应用于各种电路控制场景。
1.家居自动化：通过4路继电器模块可以实现家居设备的远程控制，如灯光、电器等的开关控制。
2.工业自动化：4路继电器模块可以广泛应用于工业控制系统中，控制设备的开关、定时等功能。
3.电子设备：4路继电器模块可以被用于控制电子设备中的开关，如电脑主机、音响等的启停。
4.安防系统：通过4路继电器模块可以控制安防系统中的报警器、监控摄像头等开关。
五、4路继电器模块的注意事项1.接线时，要确保电源和负载间的正负极正确连接，避免反接或短路。
stm321路5v继电器模块工作原理
stm321路5v继电器模块工作原理STM321 5V继电器模块是一种常用的电子器件，用于控制高电压或高电流的开关。
它可以通过控制输入信号（例如Arduino或其他微控制器的数字输出引脚）来打开或关闭电路。
继电器模块的工作原理如下：1.继电器结构继电器由两个主要部分组成：电磁部分和机械部分。
电磁部分包括电磁线圈和磁铁，机械部分由触点和弹簧组成。
2.电磁激励当继电器的电磁线圈接收到足够的电压时，电磁线圈产生的磁场会把磁铁吸引到线圈附近。
这个过程需要克服弹簧的弹力。
3.机械连接当磁铁被吸引到电磁线圈附近时，机械部分连接到磁铁上的触点也会跟随磁铁移动。
触点通常由金属制成，具有良好的导电性能。
4.机械触点继电器的机械触点可以分为两种类型：常开（Normally Open, NO）和常闭（Normally Closed, NC）。
当没有电流通过继电器时，常开触点是断开的，而常闭触点是闭合的。
5.弹簧恢复当电磁线圈电压被移除时，磁铁失去吸引力，弹簧会恢复原来的状态，将机械触点带回到其初始位置。
6.控制电路为了使继电器正常工作，需要提供足够的电流给电磁线圈。
通常，电磁线圈的工作电压为5V，但也可以使用其他不同的电压。
7.应用场景继电器广泛应用于各种电子设备中，例如家电、工控设备、汽车电子和通信设备等。
它们在需要进行大功率控制的场合下非常有用，例如控制电机、灯光、空调等。
8.优点和缺点继电器的主要优点是能够实现高电压和高电流的控制，同时具有绝缘性能，可以隔离微控制器与控制的高电压电路。
然而，它们的工作速度较慢，并且容易受到机械磨损的影响。
总的来说，STM3215V继电器模块的工作原理是通过控制电磁线圈的电磁场来实现触点的开关。
它可以实现对高电压和高电流的控制，是一种非常常用的电子器件。
继电器模块
继电器模块定义中文名称：继电器模块英文名称：relay module board继电器模块是在继电器的基础上增加了电子控制电路，是可以使用低电压控制高电压的半成品电路板，以电路板的形式提供给用户。
使用继电器模块的好处在于可以减少继电器模块控制电路的设计，使开发设计者将更多的精力用于设计整个系统的功能实现。
继电器模块根据控制电压分类，常见的类型有3.3V 5V 9V 12V 24V。
继电器模块根据控制电压的极性可以分为，高电平控制、低电平控制、不限制电平控制。
继电器模块根据是否完全隔离而分为不隔离和完全隔离型。
完全隔离型一般是由光偶进行隔离的，使用完全隔离型的继电器更安全，但由于增加了一些隔离元器件，价格会略高。
根据继电器模块采用的继电器是否有触点，分为有触点型和无触点型。
无触点型的继电器在任何情况下都不会产生火花，而有触点型的如果密封不好或密封失效后，会产生火花。
继电器模块的选购注意事项选择继电器模块要注意以下几点：1.继电器模块的控制电压是否与系统电压一致。
2.继电器模块的电平控制方式采用高电平、低电平还是都有可能。
3.根据需求，选择是否需要完全隔离的继电器模块。
4.安全性：继电器模块是弱电控制强电，所以安全性是重点。
必须要注意，切不可选择大面积铺地看上去非常“美观”的电路板，因为大面积铺地线间距很小，使电路板耐压不够而产生使用中的危险。
这是初次使用继电器模块的用户最常见的误区。
当线间距为1.5MM(约为60MIL)时,线间绝缘电阻大于20M欧,线间最大耐压可达300V, 当线间距为1MM(40MIL)时,线间最大耐压为200V。
另外，对于模拟电路，一般不需要大面积铺地。
因此，建议最好选购未做大面积铺地而且线间距宽的继电器模块。
合格电路板与不合格电路板对比：合格的电路板举例：在低压端可以铺地，但需要手工小面积的进行，切不可直接大面积选择矩形直接铺地。
如下图：不合格电路板举例：高压、低压端都大面积铺地，由于线间距变小，使得耐压变小，这样的方法是错误的。
