电线截面选择
已知计算电流大小怎么选择电缆和电线的截面积
已知计算电流大小怎么选择电缆和电线的截面积选择电缆和电线的截面积，主要是根据电流的大小和传输距离来确定的。
以下是一些考虑因素和选择截面积的方法：1.电流大小：首先需要确定所需传输的电流大小。
电流通常以安培（A）为单位。
不同的电路和设备对电流的要求不同，因此需要根据具体情况来确定。
2.电源电压：知道电源电压也是非常重要的，因为电流与电压和电阻之间有关系。
根据欧姆定律，电流等于电压除以电阻，因此电压越高，电流越大。
3.导线长度：电流通过导线时，导线的电阻会导致电压损失。
随着导线长度的增加，电压损失也会增加。
因此，较长的导线会需要更大截面积的导线来减小电压损失。
4.电线材料：不同的电线材料具有不同的电阻率。
对于给定的电压和电流，电阻率越低的材料，所需的导线截面积越小。
常见的电线材料包括铜和铝。
铜的电阻率较低，因此相同电流下所需的截面积较小，然而铝的电阻率较高，所需的截面积相对较大。
5.温度上升：电流通过导线时，导线会受到一定的电阻热效应，从而导致温度上升。
过高的温度可能会损害导线，因此需要根据所选导线材料的最大工作温度来确定适当的截面积。
6.安全系数：在选择导线截面积时，通常会考虑一个安全系数。
这是为了确保在额定电流下导线能够正常工作，同时预留一定的余量以应对突发的电流波动。
基于以上因素1.确定所需传输的电流大小。
2.根据电流大小和电源电压计算所需的导线截面积。
3.考虑导线长度和材料电阻率，适当调整截面积以减少电压损失。
4.检查所选导线材料的最大工作温度，并遵循安全系数。
5.最终确定合适的导线截面积。

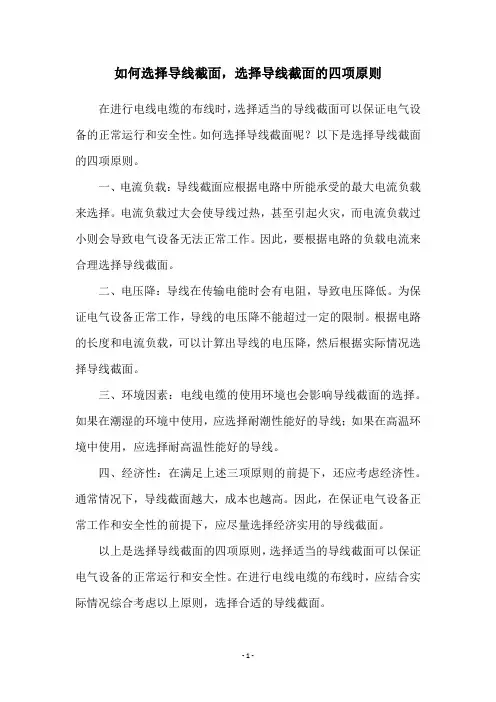

如何选择导线截面,选择导线截面的四项原则
如何选择导线截面，选择导线截面的四项原则在进行电线电缆的布线时，选择适当的导线截面可以保证电气设备的正常运行和安全性。
如何选择导线截面呢？以下是选择导线截面的四项原则。
一、电流负载：导线截面应根据电路中所能承受的最大电流负载来选择。
电流负载过大会使导线过热，甚至引起火灾，而电流负载过小则会导致电气设备无法正常工作。
因此，要根据电路的负载电流来合理选择导线截面。
二、电压降：导线在传输电能时会有电阻，导致电压降低。
为保证电气设备正常工作，导线的电压降不能超过一定的限制。
根据电路的长度和电流负载，可以计算出导线的电压降，然后根据实际情况选择导线截面。
三、环境因素：电线电缆的使用环境也会影响导线截面的选择。
如果在潮湿的环境中使用，应选择耐潮性能好的导线；如果在高温环境中使用，应选择耐高温性能好的导线。
四、经济性：在满足上述三项原则的前提下，还应考虑经济性。
通常情况下，导线截面越大，成本也越高。
因此，在保证电气设备正常工作和安全性的前提下，应尽量选择经济实用的导线截面。
以上是选择导线截面的四项原则，选择适当的导线截面可以保证电气设备的正常运行和安全性。
在进行电线电缆的布线时，应结合实际情况综合考虑以上原则，选择合适的导线截面。
- 1 -。
如何根据功率或电流等选择家用电线截面平方大小资料
如何根据功率或电流等选择家用电线截面平方大小资料选择家用电线截面平方大小的基本原则是，根据所需要传输的功率或电流来确定电线的截面积大小。
以下是选择家用电线截面大小的一般步骤：**1.了解电线的截面积单位：**电线的截面积通常以平方毫米（mm²）为单位，也可以用平方英寸或平方厘米表示。
主要以平方毫米为主。
**2.确定所需传输的功率或电流：**在选择电线截面大小之前，需要明确所需传输的功率或电流大小。
功率通常以瓦特为单位（W），而电流以安培为单位（A）。
**3.判断需要的传输距离：**电线的截面积与传输距离也有关系。
如果传输距离较长，电压损耗较大，可能需要选择较大截面积的电线，以减小电线的电压损耗。
**4.查找相关标准和规定：**各个国家和地区对于家用电线的截面大小通常都有具体标准和规定。
可以查找相关标准和规定，以确保选择的电线符合安全和规范要求。
**5.利用电线截面大小计算公式：**根据所需传输的功率或电流大小以及传输距离，可以使用以下公式来计算所需的电线截面大小：电流(A)=功率(W)/电压(V)根据电流的大小，可以确定所需的电线截面大小。
**6.参考电线截面积选择表格：****7.考虑预留余量：**在选择电线截面大小时，还应留有一定的余量以应对未来可能的负载增加或电网电压波动等情况。
通常建议将负载功率或电流的70%作为选择电线截面大小的基准。
**8.考虑环境条件：**除了功率和电流大小外，还需考虑电线所处的环境条件。
例如，如果电线需要安装在高温或潮湿环境中，可能需要选择具有耐高温或防潮性能的电线。
综上所述，选择家用电线截面大小的关键是根据功率或电流的大小来确定所需的电线截面面积，并参考标准和规定、公式和表格等来确定最合适的选择，并考虑环境条件和预留余量等因素。
这样可以确保所选择的电线符合安全要求并能够有效传输电力。
导线截面的选择
导线截面的选择电线、电缆截面选择应满意发热条件、电压损失、机械强度等要求，以保证平安、牢靠、经济、合理地运行。
1.选择方法：选择导线截面时，一般可按下列步骤进行：1)对于距离L≤200m且负荷电流较大的供电线路，一般先按发热条件的计算方法选择导线截面，然后按电压损失和机械强度条件进行校验。
2)对于距离L≥200m且电压水平要求较高的供电线路，应先按电压损失的计算方法选择截面，然后用发热条件和机械强度条件进行校验。
2.按发热条件选择：按发热条件选择导线截面，就是要求导线的允许载流量不得小于线路的计算电流，即：IN≥I30式中：I30?D线路的计算电流（A）；IN ?D导线、电缆的允许载流量（A）。
3.按允许电压损耗选择导线截面：任何输电线路都存在着线路阻抗，当电流通过线路时，必将在线路阻抗上产生压降。
为了保证用电设备的正常运行，用电设备的端电压必需在要求范围内，所以对线路的电压损耗也须限定在规定的允许值内。
为了保证电压损耗在允许值范围内，可以用增大导线截面来解决。
1)电压损耗：是指线路的始端电压与终端电压有效值的差，即：△U＝U1-U2式中：U1－线路始端电压（V）；U2－线路终端电压（V）。
△U是电压损耗的肯定值表示法，在实际应用中，所涉及的电压常有多种等级，这时用肯定值表示电压损失就不便于各种等级间进行比较，因此常用相对值来表示电压损耗的程度，工程上通常用△U与额定电压的百分比来表示电压损耗的程度，即：△U％=式中: UN?D线路额定电压（V）。
在进行设计时，通常给定电压损耗的允许值，而通过选择导线的截面来满意要求。
《全国供用电规章》中规定：l 35KV及以上供电和电压质量有特别要求的用户，电压波动的幅度不应超过额定电压的±5%；l 10KV及以下高压供电和低压电力的用户，电压波动幅度不应超过额定电压的±7%；对低压照明用户，电压波动幅度不应超过额定电压的＋5%，－104.零线截面的选择方法a.三相四线制供电线路中的零线截面，可依据流过的最大电流值按发热条件进行选择。
电线及电缆截面的选择及计算
电线及电缆截面的选择及计算1. 引言电线及电缆截面的选择和计算在电气工程中具有重要的意义。
正确选择合适的电线或电缆截面，能够保证电力传输的稳定性和安全性。
本文将介绍电线及电缆截面选择的基本原理，并提供一些计算方法和实际案例以供参考。
2. 电线及电缆截面选择的原则电线及电缆截面的选择应遵循以下原则：2.1 电流负载首先需要根据电流负载来确定电线或电缆的截面大小。
电流负载可以根据设备的额定电流和使用条件来计算。
2.2 电压降电线及电缆在传输电力过程中会存在一定的电压降。
为了保证设备正常工作，电压降需要控制在一定范围内。
根据电流负载和电线电阻来计算电压降，从而确定合适的截面。
2.3 环境条件环境条件也是选择电线或电缆截面的重要考虑因素。
例如，如果工作环境温度较高，电线或电缆需要具有耐高温的特性。
同时，还需要考虑是否存在一些特殊的环境要求，例如耐腐蚀性能等。
2.4 安全性能安全性能也是选择电线或电缆截面的重要考虑因素之一。
应根据电线或电缆的用途和安装方式，选择符合相关安全标准的截面。
3. 电线及电缆截面计算方法3.1 电流负载计算电流负载可以根据设备的额定功率和电压来计算，公式如下：电流负载（A）= 设备额定功率（W） / 电压（V）3.2 电压降计算电压降可以通过下式计算得出：电压降（V）= 电流负载（A） * 电线或电缆电阻（Ω/m） * 线长（m）3.3 截面计算根据电流负载和电压降的要求，可以使用下式来计算电线或电缆的截面：截面（mm²）= (电流负载（A） * 线长（m）* K) / (电压降（V）* Ω)其中，K为修正系数，Ω为电线或电缆的电阻。
4. 实例分析4.1 低压电力线路计算假设需要传输的电压为220V，电流负载为10A，线路长度为50m，选择截面为多芯铜导线，内部电阻为0.026Ω/m。
首先计算电流负载：电流负载 = 10A然后计算电压降：电压降= 10A * 0.026Ω/m * 50m = 13V根据电流负载和电压降计算截面：截面 = (10A * 50m * K) / (13V *0.026Ω/m)具体计算方法根据实际情况和相关标准进行选择。
电线的截面积的标准
电线的截面积的标准电线是电力传输和控制系统中不可或缺的一部分，它的截面积是电线设计和选择的重要参数之一。
电线的截面积标准是由国家和行业标准规定的，根据不同应用场景、电流负载和环境条件而不同。
以下是电线截面积标准的列表：1. 国家标准：根据国家标准，电线的截面积应该符合以下规定：- 低压电线：1.5mm²，2.5mm²，4mm²，6mm²，10mm²，16mm²，25mm²，35mm²，50mm²，70mm²，95mm²，120mm²，150mm²，185mm²，240mm²，300mm²，400mm²，500mm²，630mm²，800mm²。
- 高压电线：20mm²，35mm²，50mm²，70mm²，95mm²，120mm²，150mm²，185mm²，240mm²，300mm²，400mm²，500mm²，630mm²，800mm²。
- 电缆：1.5mm² ~ 1000mm²2. 行业标准：不同行业根据不同需求都有自己的电线截面积标准，例如：- 汽车电线：0.35mm²，0.5mm²，0.75mm²，1mm²，1.5mm²，2mm²，2.5mm²，4mm²，6mm²。
- 通信电缆：0.4mm²，0.5mm²，0.6mm²，0.7mm²，0.8mm²，0.9mm²，1mm²，1.25mm²，1.5mm²，2mm²，2.5mm²。
电线线径的截面积选择
电线的线径截面积选择交流电力线指的是配电工程中的低压电力线。
一般选择的依据有以下四种： 1) 按机械强度允许的导线最小截面选择 2) 按允许温升来选择 3) 按经济电流密度选择 4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。
因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕 2：电源线面积S＝I/2.5（mm2）对于380V三相交流电 1：I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2） 3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
电缆截面选择规则
电缆、电线等截面选择的原则：电缆、电线等截面选择，应考虑的因素很多，如多根在空中并列敷设，直埋地下并列敷设，穿管敷设、架空敷设，环境温度变化等，都对它们的允许载流量有影响，但主要的应遵循经济电流密度，线路电压降，导线机械强度等原则选取导线。
1）经济电流密度原则电缆、电线的额定长期连续负荷允许载流量不应小于用电负荷的最大计算电流，能保证其工作在允许温升范围之内，如果电缆、电线的截面选小了，允许载流量小于负荷电流，温升将超过允许值，加速绝缘老化，使线间绝缘程度降低，威胁用电安全；反之电缆、电线的截面选大了，将加大工程成本，造成材料资金的浪费。
①首先确定计算容量单相负荷主要指照明和单相用电设备，计算容量是把所有额定容量加在一起乘以同时使用系数Ke，一般可取0.6Pj=P总*Ke单相负荷采用三相电源供电时，应将所有单相符合均匀分配到各相，如分配不平衡时，以最大负荷相功率乘以3进行计算。
长期工作设备，如水泵等，其计算容量包所有额定容量加在一起乘以同时使用系数Ke，一般可取0.7Pj=P总*Ke反复时工作制设备，如焊机等，其视在容量Se和负荷持续率Zce。
计算容量时应进行换算，换算至负荷持续率为100%时的有功功率，在乘以利用系数Ke，一般可取0.45，功率因数COSφ；一般取0.45。
（Pj/ Se总*COSφ*Ke）2= Zce②在确定计算电流单相电流计算：I=P/Ue* COSφ式中Ue为额定电压，考虑各方面因素，单相负荷每千瓦估算为4.5A。
三相电流计算：I=P/3Ue* COSφ式中Ue为线电压，考虑各方面因素，三相负荷每千瓦估算为2A。
③确定导线截面按照计算电流敷设方式和使用条件查“500V铜芯绝缘导线长期连续符合允许载流量表”，“500V铝芯绝缘导线长期连续符合允许载流量表”等表确定电缆电线截面。
2）线路电压原则电压计算公式：ΔU=Ue-Ui式中Ue为额定电压，Ui为设备端电压线路电压降原则选择电缆电线截面积公式：S=Pj*L/C*ΔU%式中S导线截面，单位mm2；Pj为计算容量，单位kW； L为线路长度，单位m；C为材料内部系数，铜取77，铝取46.3；ΔU%为电压损耗百分比，一般取5%。
导线和电缆截面的选择
在特殊环境（如高温、低温、强磁场、腐蚀性环境等）中，用电线路截面的选择需要考 虑特殊环境的特殊要求，如耐高温、耐低温、抗电磁干扰、耐腐蚀等性能，以确保线路
的正常运行和安全性。
06
总结与展望
导线电缆截面选择的重要性
1 2 3
确保电力传输的稳定性和可靠性
合适的导线电缆截面能够保证电流的稳定传输， 降低线路损耗，避免过载和短路等故障。
节约能源和资源
选择合适的导线电缆截面可以减少能源的浪费， 同时也有助于减少对原材料的依赖，促进可持续 发展。
提高经济效益
合理的导线电缆截面选择可以降低线路建设和维 护成本，提高电力系统的整体经济效益。
未来发展趋势和研究方向
新型材料的应用
随着科技的发展，新型导电材料如碳纤维、石墨烯等将逐 渐应用于导线电缆的生产，提高导线的导电性能和机械强 度。
智能化和数字化技术的应用
未来导线电缆截面的选择将更加依赖于智能化和数字化技 术，如通过大数据和人工智能技术对导线电缆的性能进行 预测和优化。
环境友好型设计
随着环保意识的提高，导线电缆的设计将更加注重环保和 可持续发展，如采用可回收材料、降低线路损耗等措施。
THANKS
感谢观看
导线和电缆截面的选择
• 引言 • 导线和电缆的基本知识 • 导线和电缆截面的选择原则 • 导线和电缆截面选择的计算方法 • 实际应用案例分析 • 总结与展望
01
引言
主题简介
01
导线和电缆截面选择是一个涉及 电气工程的重要问题，它关乎到 电力传输的效率、安全和经济性 。
02
导线和电缆截面的大小决定了电 流传输的能力，选择合适的截面 是确保电气系统正常运行的关键 。
如何根据功率或电流等选择家用电线截面平方大小
如何根据功率或电流选择家用电线截面平方大小导线的载流量与导线的载面有关，也与导线的材料(铝或铜)，型号(绝缘线或裸线等)，敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关，影响的因素较多，计算也较复杂。
各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
一、熟悉导线截面规格的排列：常用的导线规格排列如下(平方毫米)：1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185 240......（不常用的还有：0.5、0.75、300、400、500平方毫米等）生产厂制造铝芯绝缘线的截面积通常从而2.5开始，铜芯绝缘线则从1 开始；裸铝线从16 开始;裸铜线从10 开始。
二、国标GB4706.1-1992/1998规定的电线负载电流值（部分）一般铜导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量推荐值为5~8A/mm2，铝导线的安全载流量推荐值为3~5A/mm2。
(一)铜芯电线:铜芯线截面积允许长期电流2.5 平方毫米 (16A～25A)4平方毫米 (25A～32A)6平方毫米 (32A～40A)(二)铝芯电线:铝芯线截面积允许长期电流2.5 平方毫米 (13A～20A)4平方毫米 (20A～25A)6平方毫米 (25A～32A)(三)举例说明：1.每台计算机耗电约为200～300w(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
2.大3匹空调耗电约为3000w(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3.现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
电线及电缆截面的选择及计算
电线及电缆截面的选择及计算电线及电缆是现代社会中重要的电气设备，被广泛应用于建筑、交通、电力等领域中。
正确的电线及电缆的截面选择和计算，对于设备的安全稳定运行至关重要。
本文将详细介绍电线及电缆截面的选择及计算的要点，帮助大家更好地了解和应用这一知识。
一、选择电线及电缆截面的原则选择电线及电缆截面首先要考虑电流大小，一般情况下，电流越大，电线及电缆的截面就必须越大。
同时还需要考虑其他因素，如线路长度、线材的材料和导电性能、线路的工作环境等。
下面具体介绍这些因素。
1. 线路长度线路长度影响线路电阻的大小，电阻越大，对应的电压降就会越大。
因此，在设计线路时，要根据线路长度决定电线及电缆的截面大小，以保证电流传输过程中电压降低不至于影响线路的正常工作。
2. 线材材料和导电性能线材的材料和导电性能决定了它的电阻大小。
一般来说，电阻越小，导电性能越好。
因此，在选择电线及电缆截面的时候，要注意选择高品质的线材，如铜线等具有高导电性能的材料，以保证线路的稳定性。
3. 线路的工作环境线路的工作环境也是选择电线及电缆截面的重要因素。
如果线路处于高温、潮湿等有害环境中，电线及电缆的截面应当适当增大，以提高线路的耐热、耐潮能力，保证线路的长期安全运行。
二、电线及电缆截面计算方法电线及电缆的截面计算需要知道以下几个参数：电流、线路长度、线材材料和导电性能、电阻等参数。
下面将逐一介绍这些参数和计算方法。
1. 电流计算方法电流的计算方法一般是根据工作环境和使用要求决定的。
在家庭用电环境中，例如我们家用的交流电电路，标准电流为10安培（A）左右。
在工业和企业中，电流大小则根据需要设备的工作负荷来计算，一般是通过设备功率和额定电流来计算得出的。
在计算电流的过程中，还需要考虑额定电流和瞬时电流的区别，以免出现电路过载情况。
2. 线路长度计算方法线路长度的计算方法与实际工程有关，一般是通过设计图来计算。
对于一些已经存在线路，计算时要满足最小的电压降和功率损耗标准。
选择原则及按长时允许电流选择截面
70
54
73
56
85
94
25
135 110 145 110 94
73
95
73
148 115 113 121
35
170 135 180 138 119 92
118
90
180 140 138 148
50
215 170 230 175 149 115 148 114 211 163 214 166 173 170
按长时允许电流选择导线截面
要求
导线长时允许电流不小于流 过导线的最大长时工作电流。
Kso I p I ca
I p ——标准环境温度（25℃）时，导线的长时 允许电流，A，查表。
按长时允许电流选择导线截面
Kso I p I ca
K so ——温度校正系数
长时工作最高温度
Kso
QP Q QP Q0
70
1.20 1.15 1.10 1.05 1.0 0.940 0.880 0.815 0.745
65
1.22 1.17 1.12 1.06 1.0 0.935 0.865 0.791 0.707
60
1.25 1.20 1.13 1.07 1.0 0.926 0.845 0.765 0.655
50
1.34 1.26 1.18 1.09 1.0 0.895 0.775 0.633 0.447
经济电流密度 ——经济截面的电流密度
选择导线截面的一般原则
（四）按机械强度选择。
矿井井下的橡套电缆经常移动，且易受 砸、受拉、受压，所以导线必须有足够的机 械强度，以确保线路的安全运行。
选择导线截面的一般原则
（五）按短路时的热稳定条件选择。
输电线路导线截面的选择
第一种情况比用电设备额定电压高10%
第二种情况比用电设备额定电压高5% 当变压器供电距离较短 时，可以不考虑线路上 其中5%用于补偿变压器满载供电 的电压损失，只需要补 时，一、二次绕组上的电压损失； 偿满载时变压器绕组上 另外5%用于补偿线路上的电压损 的电压损失即可。 失，因此适用于变压器供电距离 较长时的情况。
3
1
4
11
12 2
5
9 8
6
8
9
10
7
接地装置俯视图
1－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆； 6－拉线；7－拉线盘；8－接地引下线；9－接地装置； 10－底盘；11－导线；12-防振锤； 图1-3 输电线路的组成元件（双杆）
1
3
4 2
10 5
7
8
6
8 9
7
接地装置俯视图
1－避雷线；2－双分裂导线；3－塔头；4－绝缘子； 5－塔身；6－塔腿；7－接地引下线；8－接地装置； 9－基础；10－间隔棒；
图1-4 输电线路的组成元件（猫头塔）
在电杆上组装横担
• • 1、所选材料须符合施工技术要求和尺寸要求； 2、检查电杆及对安全用具做冲击试验。杆根牢固、表 面平整无裂纹，肢扣、腰绳做冲击试验后符合要求； • 3、蹬杆及站位。蹬杆动作规范、熟练，肢扣调带及时， 安全带系法正确，杆上站位正确； • 4、横担、金具的提升及安装。提升过程动作规范无撞 击和掉落现象，横担金具安装顺序正确，位置尺寸和紧固 程度符合技术要求。螺母紧固后，露出的螺纹不应小于2 纹，螺栓穿入方向为顺线路方向的螺栓从电源侧穿入，横 线路方向的螺栓，面向受电侧，由左向右穿，垂直地面的 螺栓由下向上穿入； • 5、工作终结。安装和拆卸完毕后杆上不留异物，使用 的工具，材料完整及摆放合理，并及时清扫现场。
负载线径选择
10下五，100上二；25.35,四三界；70,95,两倍半；穿管，温度八.九折；裸线加一倍；铜线升级算。
常用导线规格：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240mm2。
不常用导线规格：0.5、0.75、300、400、500mm2。
2.5平的铜线=4平的铝线： 5×4=20A 再加上穿管：20×0.8=16A的电
各规格铜线的负载电流量—— 十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.
给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,
Imax＝ห้องสมุดไป่ตู้/u×k
Imax—为线路需要的最大电流容量，单位A
W—家用电能总功率，单位W
U—家用额定电压，单位V
k—过电压的安全系数，数值一般取1.2～1.3
##########################################################################################
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。
导线截面积选择
中性线、保护线、保护中性线的截面选择
1、变压器低压母线、低压开关柜中性母线N及保护母线PE的截面积应不小于其线截面的
一半；
2、照明箱、动力箱进线的N、PE、PEN线的最小截面应不小于6mm2；
3、对于三相四线制，配电线路符合下列情况之一时，其N、PE、PEN的截面应不小于相线
截面。
（1）以气体放电为主的配电线路；
（2）单项配电线路；
（3）可控硅调光回路；
（4）计算机电源回路。
相线截面S（mm2）N线、PE线、PEN线的最小截面（mm2）
S≤16 S
16＜S≤35 16
S＞35 ≥S/2
电线、电缆环境温度选择的一般要求
①电线和电缆室内敷设在配电间、吊顶内、电缆沟、隧道、线槽内或桥架上，宜
按35℃选用。
②电缆线路室外敷设时，空气中宜按40℃，直埋宜按25℃，电缆沟内、隧道内宜
按40℃选用。
③电缆室内穿管敷设在墙内、楼板内或室内穿管明敷时宜按30℃选用。
④封闭式开关柜内的母线及封闭式母线槽宜按40℃选用。
【WDZ-BYJ 聚烯经绝缘无卤低烟阻燃电线】
【BV-105的绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求：电线接头用焊接或绞接后表面锡焊处理。
】。
导线选择参考详细原则
导线选择参考详细原则⼀、线截⾯选择原则从配电变压器到⽤电负荷的线路有架空线路和电缆线路两种形式。
⽆论室内或室外的配电导线及电缆截⾯的选择⽅法是⼀样的。
（⼀）选择导线截⾯的原则1、电⼒电缆缆芯截⾯选择的基本要求(1)最⼤⼯作电流作⽤下的缆芯温度，不得超过按电缆使⽤寿命确定的允许值。
(2)最⼤短路电流作⽤时间产⽣的热效应，应满⾜热稳定条件。
(3)连接回路在最⼤⼯作电流作⽤下的电压降，不得超过该回路允许值。
(4)较长距离的⼤电流回路或35kV以上⾼压电缆，当符合上述条件时，宜选择经济截⾯，可按“年费⽤⽀出最⼩”原则。
(5)铝芯电缆截⾯，不宜⼩于4mm2。
(6)⽔下电缆敷设当需缆芯承受拉⼒且较合理时，可按抗拉要求选⽤截⾯。
导线截⾯的选择应同时满⾜机械强度、⼯作电流和允许电压降的要求。
其中导线承受最低的机械强度的要求是指诸如导线的⾃重、风、雪、冰封等⽽不致于断线；导线应能满⾜负载长时间通过正常⼯作最⼤电流的需要；及导线上的电压降应不超过规定的允许电压降。
⼀般公⽤电⽹电压降不得超过额定电压的5％。
电⼒电缆芯截⾯选择不当时，造成影响可靠运⾏、缩短使⽤寿命、危害安全、带来经济损失等弊病，不容忽视。
电缆缆芯持续⼯作温度，关系着电缆绝缘的耐热寿命，⼀般按30～40年使⽤寿命，并依据不同绝缘材料特性确定⼯作温度允许值。
当⼯作温度⽐允许值⼤时，相应的使⽤寿命缩短，如交联聚⼄烯⼯作温度较允许值增加约8℃，对应载流量增加7％，则使⽤寿命降低⼀半。
电缆缆芯持续⼯作温度，还涉及影响缆芯导体连接的可靠性，需考虑⼯程实际可能的导体连接⼯艺条件来拟定。
短路电流作⽤于缆芯产⽣的热效应，满⾜不影响电缆绝缘的暂态物理性能维持继续正常使⽤，且使含有电缆接头的导体连接能可靠⼯作，以及对分相统包电缆在电动⼒作⽤下不致危及电缆构造的正常运⾏，这就统称为符合热稳定条件。
否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。
“年费⽤⽀出最⼩”原则的评定⽅法，是参照原⽔电部82电计字第44号⽂颁发“电⼒⼯程经济分析暂⾏条例”，该⽂件推荐的年费⽤⽀出B的表达式如下：B＝0.11Z＋1.11N。
导线截面的选择
导线截面的选择：1、导线截面的选择：为了保证供电线路安全、可靠、经济地运行，导线截面选择必须同时满足下列三个条件。
（1）按导线安全载流量选择，负载的计算电流为K×ΣP 三相四线制线路上，I＝-------------------- （A）√3×U ×COSφΣP 二相制线路上，I＝-------------------- （A）U×COSφ式中：K――需要系数，因为许多负载不一定同时使用，也不一定同时满载，还要考虑电机的效率不等于1，所以需要打一个折扣，称为需要系数；取0.5～1.0。
U――线电压；∑P――各负载铭牌上标志的功率的总和；COSφ――负载的平均功率因数。
（2）按容许电压降选择导线截面当供电线路很长时，线路上的电压降就比较大，导线上的电压降应不超过规定的容许电压降。
导线截面计算式为：ΣP×L S＝-------------------- （mm2）C×ε式中：ΣP×L――负荷力矩的总和，KW•M；C――计算系数，在三相四线制供电线路上，铜线的计算系数为77，铝线为46.3；在单相220V供电时，铜线为12.8，铝线为7.75；ε――容许电压降，一般电网规定的容许电压降为5％，临时供电线路可降到8％。
（3）按导线应能承受最低的机械强度选择导线截面JGJ46－88中规定：架空线必须采用绝缘铜线或绝缘铝线。
为满足机械强度要求，绝缘铝线截面不小于16mm2；绝缘铜线截面不小于10 mm2；跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35 mm2；绝缘铜线不小于16 mm2。
总之，导线截面的选择必须满足上面的三个条件。
选用时一般先按安全载流量进行计算，初选后再对其它两个条件进行核算，直至符合要求为止。
2、线路计算：（1）、总电源线路计算总电源位于配电间处，由电源直接接出，负责现场整体用电情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点>如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A、4mm2BVV 铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm2mm’导线，载流量为2．5×9＝22．5(A)。
从4mm2mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm2导线的载流量为截面数的3倍；95、120mm2导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm2铜线的载流量，可按25mm2铝线计算。
各规格铜线的负载电流量——十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
请问：6平方毫米的铜线能负载的最大功率是多少?4平方毫米和2.5平方毫米呢?一般按6A/mm2计算6mm2×6A/mm2=36A×220V=7920W 4mm2×6A/mm2=24×220=5280W 2. 5mm2×6A/mm2=15×220=3300W空调最大功率4.8KW，最大输入电流11A，大约需要几平方的铜线或铝线？选线口诀(电流和截面)是:10下五，100上二；25.35,四三界；70,95,两倍半；穿管，温度八.九折；裸线加一倍；铜线升级算。
常用导线规格：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240mm2。
不常用导线规格：0.5、0.75、300、400、500mm2。
2.5平的铜线=4平的铝线：5×4=20A再加上穿管：20×0.8=16A 的电也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A 的电流。
用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:铜芯线截面积允许长期电流2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A)铝芯电线:铝芯线截面积允许长期电流2.5平方毫米(13A～20A) 4平方毫米(20A～25A) 6平方毫米(25A～32A)举例说明：1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换 (比如插座、空气开关等国标允许的长期电流）。
4平方是25-32A6平方是32-40A其实这些都是理论安全数值,极限数值还要大于这些的, 2,5平方的铜线允许使用的最大功率是:5500w.4平方的8000w,6平方9000w没问题的.请问：知道家电的用电功率怎么求用多宽的电线？家庭电线规格的选用，应根据家用电器的总功率来计算，然后根据不同规格电线的最大载流能力来选取合适的电线电缆。
所需载流能力计算应根据下列公式：其中:Imax＝w/u×kImax—为线路需要的最大电流容量，单位AW—家用电能总功率，单位WU—家用额定电压，单位Vk—过电压的安全系数，数值一般取1.2～1.3其实很简单，以前学过的功率等于电压乘以电流，算出电流来，为了保证安全再给个余量而已，算出来后，再算需要电线截面积了。
对于铜线来说，现在装修都用铜线了，铝线淘汰了就不说了，电流等于8×(S 的0.625次方) S为电线的截面积，单位为平方毫米，就可以求出来截面积了，国家标准也有规定，多大的截面过电流多少，下面列举一点常用BV、BVV、BVVB 型电线在空气中的最大载流量：称截面（mm2）允许截流量（A）单芯电缆二芯电缆三芯电缆1.5 23 20 182.5 30 25 214 39 33 286 50 43 3610 69 59 51根据上面载流能力公式计算出家庭用电的最大需求电流量，然后根据表里不同截面的电线所能承受的最大载流能力来选取恰当的电线。
如家用总功率为5000W，额定电压为220V，根据上式计算得电流值为27.24～29.51A，经与上表核对，选用2.5mm2的铜线较为合适。
一、型号1. 护套及绝缘层材质。
常见类型：VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆括号中L代表铝芯电缆脚标22代表钢带铠装缘聚氯乙烯护套脚标23代表钢带铠装缘聚氯烯护套脚标32代表细钢丝铠装缘聚氯乙烯护套脚标33代表细钢丝装缘聚氯烯护套脚标42代表粗钢丝铠装缘聚氯乙烯护套脚标43代表粗钢丝装缘聚氯烯护套VV（VLV）类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV（YJLV）类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
矿物绝缘电缆。
氧化镁绝缘，铜或高温合金护套，运行最高额定温度摄氏250度。
特殊用途类型：由于特殊用途电缆种类繁多，在此仅做简单介绍。
用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度。
用于油污染环境的丁晴复合物绝缘电缆，运行最高额定温度摄氏105度。
用于经常移动环境的硅橡胶电缆，运行最高额定温度摄氏180度。
此外，还有专用的低温、防水、防虫鼠害、矿用电缆等。
2. 电压等级表示方法U0/U（Um）U0为导体对地电压，U为导体与导体之间电压，Um为使用设备的系统最高电压的最大值。
其中，U0按系统接地故障持续时间分为两类：第一类电缆----用于单相接地故障时间每一次一般不大于1分钟的系统，亦可用于最长不超过8小时，每年累计不超过125小时的系统；第二类电缆----用于接地故障时间更长的系统，或对电缆绝缘性能要求较高的场所。
例如10kV系统，如中性点经消弧线圈接地的应采用8.7/10kV电缆（或8.7/12），如中性点经小电阻接地的可采用6/10kV电缆（或6/12）。
二、相线与N线截面配合理论上N线的允许载流量应大于最大三相不平衡电流及零序谐波电流之和。
在工程中通常在以单相设备为主的系统中，N线截面等于相线截面（即4等芯）；在三相平衡系统或以三相设备为主的系统中，N线截面大于等于相线截面的一半（即3+1芯），其中有两个例外：相线为35mm2时，N线为16mm2，相线为150mm2时，N线为70mm2。
