网线水晶头电话线制作方法和接法图解
电话线水晶头接法
RJ11连接器与电话接口详细介绍提到RJ11就知道这是通用的电话连接器，其实它最早是美国Western Electric公司开发的一种接插件的通用名称，原名为WExW，外形为6针，WE6W使用全部6个触点，而WE2W 只使用中间两针，后来成为RJ系列连接器中的一种。
RJ这个名称代表已注册的插孔（Registered Jack），来源于贝尔系统的USOC (Universal Service Ordering Codes通用服务分类代码) 代码，USOC 是一系列已注册的插孔及其接线方式，由贝尔系统开发，用于将用户的设备连接到公共网络，现在由FCC的文档规定。
RJ11和RJ14、RJ25为同一系列，尺寸相同，都是9.5mm宽，只是触点数量不同。
RJ11只有中间一对触点，可以连接一对线，表示为6P2C (six position, two conductor)；RJ14使用中间4个触点，可以连接2对线，表示为6P4C；RJ25使用全部6个触点，可以连接3对线，表示为6P6C。
以下为这个系列的线序和颜色表：RJ11也会被用作RS-232或485的接口，以下就是3种实例：有时也可以用这种连接器提供低压小功率的电源（AC或DC），常用PIN2和PIN5(黑线和黄线)。
一般使用RJ11作为此9.5mm系列的统称，分别使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C 区别触点数量。
电话中还使用一种连接器，用于连接话机和手柄，称为4P4C（也有人称作RJ22 ，并与RJ9、RJ10组成一个系列），有4个触点，7.5mm宽，比RJ11尺寸小，MIC与耳机的接线方式见下图：这种连接器还被使用于Apple公司的Macintosh中，用于连接主机和键盘，DirecTV 机顶盒也使用这种连接器。
RJ11是美国标准的电话连接器，而英国为BS 6312，法国为F-010，德国为TAE connector，基本类似，而奥地利则为TDO-connector，波兰为WT-4，相差就很大了。
网线水晶头接法序(图文详解)
网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。
其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。
310Base-T的标准。
第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。
3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。

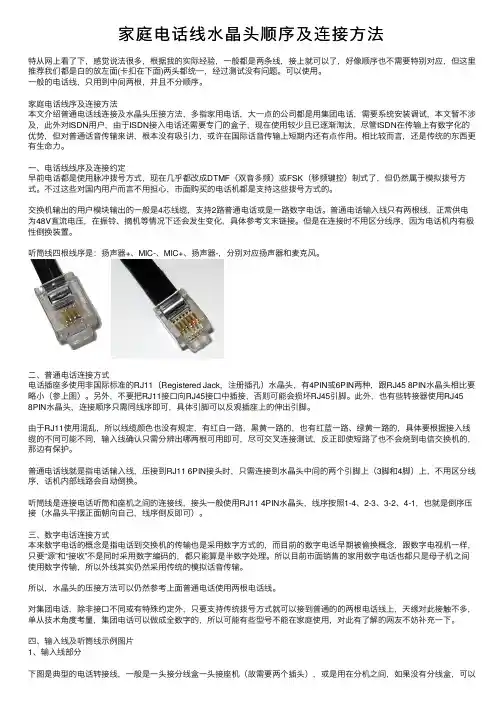

家庭电话线水晶头顺序及连接方法
家庭电话线⽔晶头顺序及连接⽅法特从⽹上看了下，感觉说法很多，根据我的实际经验，⼀般都是两条线，接上就可以了，好像顺序也不需要特别对应，但这⾥推荐我们都是⽩的放左⾯(卡扣在下⾯)两头都统⼀，经过测试没有问题。
可以使⽤。
⼀般的电话线，只⽤到中间两根，并且不分顺序。
家庭电话线序及连接⽅法本⽂介绍普通电话线连接及⽔晶头压接⽅法，多指家⽤电话，⼤⼀点的公司都是⽤集团电话，需要系统安装调试，本⽂暂不涉及，此外对ISDN⽤户，由于ISDN接⼊电话还需要专门的盒⼦，现在使⽤较少且已逐渐淘汰，尽管ISDN在传输上有数字化的优势，但对普通话⾳传输来讲，根本没有吸引⼒，或许在国际话⾳传输上短期内还有点作⽤。
相⽐较⽽⾔，还是传统的东西更有⽣命⼒。
⼀、电话线线序及连接约定早前电话都是使⽤脉冲拨号⽅式，现在⼏乎都改成DTMF（双⾳多频）或FSK（移频键控）制式了，但仍然属于模拟拨号⽅式。
不过这些对国内⽤户⽽⾔不⽤担⼼，市⾯购买的电话机都是⽀持这些拨号⽅式的。
交换机输出的⽤户模块输出的⼀般是4芯线缆，⽀持2路普通电话或是⼀路数字电话。
普通电话输⼊线只有两根线，正常供电为48V直流电压，在振铃、摘机等情况下还会发⽣变化，具体参考⽂末链接。
但是在连接时不⽤区分线序，因为电话机内有极性倒换装置。
听筒线四根线序是：扬声器+、MIC-、MIC+、扬声器-，分别对应扬声器和麦克风。
⼆、普通电话连接⽅式电话插座多使⽤⾮国际标准的RJ11（Registered Jack，注册插孔）⽔晶头，有4PIN或6PIN两种，跟RJ45 8PIN⽔晶头相⽐要略⼩（参上图）。
另外，不要把RJ11接⼝向RJ45接⼝中插接，否则可能会损坏RJ45引脚。
此外，也有些转接器使⽤RJ458PIN⽔晶头，连接顺序只需同线序即可，具体引脚可以反观插座上的伸出引脚。
由于RJ11使⽤混乱，所以线缆颜⾊也没有规定，有红⽩⼀路，⿊黄⼀路的，也有红蓝⼀路、绿黄⼀路的，具体要根据接⼊线缆的不同可能不同，输⼊线确认只需分辨出哪两根可⽤即可，尽可交叉连接测试，反正即使短路了也不会烧到电信交换机的，那边有保护。
网线水晶头接法详细图文教程
网线水晶头接法详细图文教程如果你想要组件局域网的话，那么网线肯定是你少不了的东西，网线水晶头损坏时有发生。
这么个小东西想自己修一修就可以了，打开一看里面这么多线就晕了，线序是什么啊，这种情况有没有.....。
不用担心，局域网之家教您轻松制作、连接网线水晶头。
首先，在我们制作网线之前，需要准备几样工具。
1、具有8P槽的压线钳一个2、五类网线，也就是我们现在最常用的网线若干米3、RJ-45插头，也就是所谓的水晶头若干PS：理论上水晶头只需要2个，以防万一，多备一些。
网线标准线序：标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕上网只用到1 2 3 6 1.2下传 3.6上传，电话用4.5 7.8是做为电源用,有些设备要,国际标准接下来为您介绍一下网线接法，现在最常用的网线五类双绞线，它有2种接法，直通线和交叉线。
直通线：两头都是568B标准。
用于连接：PC（电脑）—————————— HUB（集线器）PC（电脑）—————————— SWITCH（交换机）PC（电脑）—————————— ROUTER（路由器）HUB（集线器）———————— HUB（集线器）的级连口SWITCH（交换机）—————— HUB（集线器）的级连口SWITCH（交换机）—————— SWITCH（交换机）级连口SWITCH（交换机）—————— ROUTER（路由器）交叉线：一头是568A，另一头是568B。
用来连接PC（电脑）——————————PC（电脑）HUB（集线器）————————HUB（集线器）SWITCH（交换机）——————SWITCH（交换机）ROUTER（路由器）——————ROUTER（路由器）补充一下,配置网络设备要用反转线简单的说！直通线就是两端线序相同的线，用于不同设备之间互连；交叉线就是两端线序不同的线，用于同种设备之间互连。
图解：RJ45水晶头网线的做法 十分经典
图解：RJ45水晶头网线的做法十分经典驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
网线水晶头电话线制作方法和接法图解
网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A 一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 (一般用这个)我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。
所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。
网线水晶头连结
网线水晶头接法(带图）来源：互联网作者：匿名发表日期： 2009-9-17 0:00:46 阅读次数： 657 查看权限：普通文章普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。
不同设备则是由一个两个568A或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8RJ45网线水晶头接法[图解]2008年08月10日星期日 13:10各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕）T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕）制作标准：1）交叉线：T568A==================T568BT568B==================T568A应用范围：交换机（集线器）—连接—交换机（集线器）电脑网卡—连接—电脑网卡(双机互联）2）直通线：T568A==================T568AT568B==================T568B应用范围：交换机（集线器）—连接—电脑网卡电脑网卡—连接—交换机（集线器）_____________________________________________________________________________________准备工作：1.压线钳一把，市场价20左右。
网线水晶头_接法图解
网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。
网线接法全解
RJ45水晶头PIN 脚定义：网线线序：（普通网线、PC 接UC 、UC 接AX 、PC 接AX 、PC 接PC ）（PIN1:橙白、PIN3：绿白、PIN5：蓝白、PIN7：棕白） 此线序为标准直连网线线序。
*PIN4 为原理图中第5 脚 *PIN5 为原理图中第4脚电话线1分4线序：（POTS 电话线、AT0线）RJ11一般选用4PIN 水晶头，只需要把一组电话线压到PIN2和PIN3即可，PIN2和PIN3之间可以反接。
AT0线序中0和3通道没有使用，1通道为普通工作时的接口，2通道为逃生口。
串口线：(PC 与AX 、PC 与UC) 串口母头PIN 脚定义：串口线序：E1线序（RJ45-RJ45）E1只用了2对4根线。
一对发，一对接。
E1线序（RJ45-BNC ）交交交交BNC 为公头EMU 对讲机连接线序上图左边是RJ45接口，右边是相应对讲机的耳机线，把图中的四个信号线按照上图与RJ45连接即可。
*PIN3(Ring) PIN4(Tip)为EMU 语音差分输出OUT ---PIN3,PIN4要使用一对双绞线 *PIN5(Ring) PIN6(Tip)为EMU 语音差分输入IN--- PIN5,PIN6要使用一对双绞线EMU 调音台连接线序line aux上图左边是RJ45接口，右边是相应调音台的6.5mm 连接头，把图中的四个信号线按照上图与RJ45连接即可。
PIN3,PIN4两条线是接调音台的LINE 口，PIN5,PIN6是接AUX 口。
右图的6.5mm 连接头中的sleeve 和strain relief clamp 是连接在一起的地（GND ）信号。
*PIN3(Ring) PIN4(Tip)为EMU 语音差分输出OUT ---PIN3,PIN4要使用一对双绞线 *PIN5(Ring) PIN6(Tip)为EMU 语音差分输入IN--- PIN5,PIN6要使用一对双绞线AX1000灯板线序4P母座连接器4P母座连接器2.54 4P 母座附线连接器脚距: 2.54mm, 耐压: AC 250V耐电流: 1A (使用AWG24# 1007 UL线材) 母座含线15cm,双头插座型号Q18K1IA 针脚颜色线序1,2——————》蓝,蓝白5,6——————》绿,绿白9,10——————》棕,棕白11,12——————》橙,橙白。
网线水晶头各种接法附图
网线水晶接头各种法(带图）普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个56 8A和一个568B两个水晶头组成。
不同设备则是由一个两个568A或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧. 网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
实验3网线水晶头接法
网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。
4根网线水晶头接法（8根只接4根即可通讯）
4根⽹线⽔晶头接法（8根只接4根即可通讯）⼤家都知道，⽹线是我们上⽹最基本的硬件设施之⼀，也是最不起眼的设备。
我们习惯于购买现成的即已经制作好的⽹线，很少关⼼⽹线到底是怎么做的，只知道⽹线必定由8根芯线构成，购买时看准8根芯线即可。
难道实现数据传输⼀定要8根芯线?⾮也，其实4根芯线也能帮你完成数据的传输。
优点1.制作简单、速度快。
2.只⽤4根芯线，制作时不容易混淆，从⽽避免可能压制出错导致⽔晶头损坏。
3.由于制作简单，可⽤于临时制作测试⽹络的跳线，对⽹管的帮助极⼤。
缺点1.有时会出现传输不稳定的现象。
2.不适⽤于⼤型⽹络。
应⽤范围与8芯⽹线相⽐，4芯⽹线虽然看起来并没有突出的优势，但是在特定场合下却显得⾮常有⽤。
⽐如我们在制作测试⽤的跳线时，可以快速制作，从⽽节省时间;在制作短距离的⽹线时也经常⽤到它。
值得注意的是，4芯⽹线只适⽤于⽬前⼴泛使⽤的百兆⽹络。
充电:⼯作原理要搞清楚4芯⽹线的⼯作原理，我们需要先了解普通⽹线的⼯作原理。
双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。
⽬前在⼀般局域⽹中常见的是五类、超五类或六类⾮屏蔽双绞线。
双绞线剥开后，⾥⾯有8根芯线，分别是:绿⽩、绿、橙⽩、橙、蓝、蓝⽩、棕⽩、棕，两两成对相互缠绕在⼀起，通常我们的⽹线都是使⽤全部8根芯线。
双绞线的制作⽅式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。
⽽双绞线的连接⽅法也主要有两种，分别为直通线缆、交叉线缆。
简单地说，直通线缆就是⽔晶头两端都同时采⽤T568A或者T568B的接法;⽽交叉线缆则是⽔晶头⼀端采⽤T586A的标准制作，⽽另⼀端采⽤T568B标准制作，即A⽔晶头的1、2对应B⽔晶头的3、6，⽽A⽔晶头的3、6对应B⽔晶头的1、2。
其他保持不变。
T568A标准连线顺序从左到右依次为:1-绿⽩、2-绿、3-橙⽩、4-蓝、5-蓝⽩、6-橙、7-棕⽩、8-棕。
T568B标准连线顺序从左到右依次为:1-橙⽩、2-橙、3-绿⽩、4-蓝、5-蓝⽩、6-绿、7-棕⽩、8-棕。
网线水晶头_接法图解
网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。
电话水晶头接法FF网线水晶头的接法
UTP网线由一定长度的双绞线和RJ45水晶头组成双绞线由8根不同颜色的线分成4对彩虹岛水晶锤子绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响网线水晶头的接法2009-02-26 12：15网线水晶头的接法制作线的时候，有一个一般性的原则就是：同类(连接线的两端是同一种设备)交叉(做交叉线)异类(连接线的两端是不同的设备)平行(作平行线)交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头采用同样的标准(同为568A标准或568B标准)注：568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕例：双机互连，是做交叉线：一头采用568A标准，一头采用568B标准；做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线(以在水晶头的顶部看到双绞线的铜心为标准)，然后用网线钳夹一下，就可以了！两台电脑直接连接网线交叉线序2009-02-24 18：37平时我们用的网线是属于直连型,也就是说一一对应的,如一端是568B标准的线序1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕另一端也是568B标准的线舒古水晶碎片序,这样的话我们用水晶头连接起来网线就用于HUB,路由器等的连接而如果我们要两台电脑互相用网线连接的话,则需要反线(交叉线).即一端采用上述的568B做线标准不变另一端在这个基础上将这八根线中的1,3号线和2,6号线互换一下位置,这时网线的线序就变成了1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕这就是100M网线的568A标准,也就是我们平常所说的反线或交叉线.一端568B,一端568A的标准排列好线序并夹好后,一根适用于两台电脑直接连接的网线就做好了.总结：568A标准：白绿,绿,白橙,蓝,白蓝,橙,白棕,棕568B标准：白橙,橙,白绿,蓝,白蓝,绿,白棕,棕双机互连,是做交叉线：一头采用568A标准,一头采用568B标准；做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用网线钳夹一下,就可以了！相关介绍辐射水晶：RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称"；水晶头"；,专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ-11接口,就是我们平常所用的"；电话接口"；,用来连接电话线).之所以把它称之为"；水晶头"；,是因为它的外表晶莹透亮的原因.双胶线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC),集线器(HUB)或交换机(SWITCH)的RJ-45接口上,进行网络通讯.局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享网线常用的有：双绞线、同轴电缆、光纤等双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted pair)作为布线的传输介质来组网在EIA/TIA-568标准中，将双绞线按电气特性区分为：三类、四类、五类线网络中最常用的是三类线和五类线，目前已有六类以上的做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内相应地RJ45插头座也区分为三类或五类电气特性RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称"；SE"；(Position，位置)凹槽内的金属触点共有8个，简称"；8C"；(Contact，触点)，因此业界对此有"；8P8C"；的别称特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1~8，序号对于网络连线菲常重要，不能搞错EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B568A标准：绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8 568B标准：橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—8("；橙白"；是指浅橙色，或者白线上有橙色的色点或色条3m水晶硬蜡如何的线缆，绿白、棕白、蓝白亦同)双绞线的顺序与RJ45头的引脚序号要-一对应为了保持最佳的兼容性，普遍采用EIA/TIA 568B标准来制作网线注意：在整个网络布线中应该只采用一种网线标准如果标准不统一，几个人共同工作时准会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的笔者强烈建议统一采用568B标准事实上10M以太网的网线只使用1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线100M和1000M网卡需要使用四对线，即8根芯线全部用于传递数据由于10M网卡能够使用按100M方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10M网卡一般也按100M方式制作网线另外，根据网线两端连接网络设备的不同，网线又分为直通线(平行线)和交叉线两种直浙江水晶球找未来通线(平行线)就是按前面介绍的568A标准或568B标准制作的网线而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调即交叉线的一端保持原样(直通线序)不变，在另一端把1和3对调，2和6对调交叉线两端的线序如下：一端(不变)另一端(对调两根)橙白1 3绿白橙2 6绿绿白3 1橙白蓝4 4蓝蓝白5 5蓝白绿6 2橙棕白7 7棕白棕8 8棕直通线用于连接：1.主机和交换机(switch)/集线器(hub)；2.router和switch/hub交叉线用于连接：1.switch和switch；2.主机和主机；3.hub和hub；4.hub和switch；5.主机和路由器(router)直连在实践中，一般可以这么理解：1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE类型设备；3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁网线制作图水晶工艺品品牌解2009-02-08 03：25司里面的办公网络等等，都是一些局域网的实例虽然它们组网方式各式各样，但是万变不离其宗，目前的局域网组网方式仍然以网线连接为主在组网之前，我们必须先是制定规划，普通的家庭联网则只需考虑到需要的有效距离，而大型的局域网则需在购买设备之前作出详细且周全的规划布线，使得成本以及使用效率达到最佳的状态网络产品的选购也是一个重要环节，网络产品是长久使用的东西，因此应该选择质量较好的产品，假的产品或者是质量较次的产品会直接影响到网络的稳定选购好了产品之后就该动手搭建它了，在组建网络的时候，网线的制作是一大重点，整个过程都要准确到位，排序的错误和压制的不到位都将直接影响网线的使用，出现网络不通或者网速慢,事实上很多事情看似复杂但实际却很简水晶糖果dj单，笔者就为大家着重讲解局域网的几种接线方式，通过我们的教导，MM也可以会做制作工具与材料：在制作的过程中，我们必须要用到一些制作的辅助工具和材料在此，我们先为大家介绍一些这些工具和材料在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多"；好本领"；压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上最前端是剥线口,刀片陶瓷工艺品图片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线(Twisted-Pair Cable；TP)，双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢?因为双绞线已成为整个网络传输速度的一个瓶颈它一般有屏蔽民间工艺品公司(Shielded Twicted-Pair STP)与非屏蔽(Unshielded Twisted-Pair UTP)双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用所以，要求水晶价格整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布线双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆RJ-45接口没有被压线之前金属触点凸出在外RJ-45插头之所把它称之为"；水晶头"；，主要是因为它的外表晶莹透亮的跃舒古水晶尘样本原因而得名的RJ-45接口是连接非屏蔽双绞线的连接器，为模块式插孔结构如上图所示，RJ-45接口前端有8个凹槽，简称8P(Position)，凹槽内的金属接点共有8个，简称8C(Contact)，因而也有8P8C的别称在市场上十分常见的二叉式RJ-45接口从侧面观察RJ-45接口，可以看到平行排列的金属片，一共有8片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点，按金属片的形状来划分，又有"；二叉式RJ-45"；以及"；三叉式RJ-45"；接口之分二叉式的金属片只有两个侧刀，三叉式的金属片则有三个侧刀金属片的前端有一小部分穿出RJ-45的塑料外壳，形成与RJ-45插槽接触的金属脚在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯总的铜质导线内芯接触，以联通整个网络一般地，叉数目越多，接触的面积也越大，导通的效果也越明显，因此三叉式的接口比二叉式接口更适合水晶像册高速网络水晶头也有几种档次之分，有带屏蔽的也有不带屏蔽的等等，一般地说质量比较好的价钱也就是5角左右，当然买一个两个的话价钱肯定不能便宜下来在选购时应该尽量避免贪图便宜，否则水晶头的质量得不到保证主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通质量差的还有一点明显表现为塑料扣位不紧(通常是变形所致)，也很容易造成接触不良，网络中断水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的双绞线制作全过程图解：第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专金发晶水晶球用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮把一部分的保护胶皮去掉在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量剥除灰色的塑料保护层之后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成四条全色芯线的颜色为：棕色、橙色、绿色、蓝色每对线都是相互缠绕在一起的，制作网线时网线水晶头接法视频必须将4个线对的8条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐说到这里，笔者要说明一下的接线标准，其中双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢?接下来，笔者为大家简单列举一下补充一点，同种设备相连用交叉线，不同设备相连用直通线！第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开解开后则swarovski水晶价格根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽如果该段水晶情缘加密器留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况第五步：我们需要做的就是把整理好的线缆插入水晶头内需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端在最后一部的压线之前，我们可以从水晶头的顶部检查，看看是否每一组线缆都宽带网线水晶头紧紧地顶在水晶头的末端第六步：当然就是压线了，确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的"；啪"；一声即可如上图所示，压线之后水晶头凸出在外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上网线测试仪的应用：先来简单地介绍一下测试仪上的几个接口，这个测试仪可以提供对同轴电缆的BNC接口网线以及RJ-45接口的网线进行测试我们把在RJ-45两端的接口插入测试仪的两个接口之后，打开测试仪我们可以看到测试仪上的两组指示灯都在闪动若测试的线缆为直通线缆的话，在测试仪上的8个指示灯应该依水晶的消磁次为绿色闪过，证明了网线制作成功，可以顺利的完成数据的发送与接收若测试的线缆为交叉线缆的话，其中一侧同样是依次由1~8闪动绿灯，而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯若出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头如果芯线顺序一样，但测试仪在重夺后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做直到测试全为绿色指示灯闪过为止.。
网线、电话线制作
4.将网线按顺序排整齐，并用网线钳剪断（这样8根线就齐平了） 不要松手。
5.一手握住网线一手拿住水晶头，对准水晶头慢慢的往里塞。 水晶头前端有8个空隙，刚好插8根线。
6.接着就是用网线钳夹住水晶头，然后用力的捏住水晶头。 网线钳有几个孔，一般旁边会标4P,8P,6P的字样，这里我们可以用 眼睛看看就知道，与水晶头最吻合的孔就是（一般那个孔最大。）
4.把整理好的电话线插入水晶头内。需要注意的是要将水晶头有塑 造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向 远离自己的方向，有方型孔的一端对着自己。插入的时候需要注意 缓缓地用力把4条线缆同时沿电话线头内的4个线槽插入，一直插到 线槽的顶端。
5.确认无误之后就可以把水晶头插入压线钳的6P槽内压线了，把水 晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起 压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并 头内，受力之后听到轻微的“啪”一声即可。
1.
如何制作网线
青岛学大考前辅入网线钳，如图所示（剥线钳也可以），左手固定 网线，右手夹紧网线钳并旋转。
1.拿出网线，图片上有很明显的被网线钳割出来的痕迹。用手抓住 网线用力往下扭就能把外皮剥掉。
3.里面有8种颜色的线。 接法（1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕）
如何制作电话线
2017/9/16
1.首先利用压线钳的剪线刀口剪裁出计划需要使用到的电话线。
2.把电话的白色保护层剥掉，让刀口划开电话线的保护胶皮。
3.利用压线钳的剪线刀口把电话线顶部裁剪整齐，需要注意的是裁 剪的时候应该是水平方向插入，否则电话线长度不一会影响到电话 线与水晶头的正常接触。
4.裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移 动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆 出现不平整的情况。
家庭网线插座及水晶头接法
网线8条线用途：1、2用于发送，3、6用于接收，4、5，7、8是双向线，其中4、5通常 可用作电话线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
以上两种接线法为直通线接法，通常采用568B接法，这种接线方法也是应用于集线器 （交换机）与工作站计算机之间的连接；如果是用此两种方法来制作两端都是水晶头 的网线，那两端的水晶头都按照这个排序来接就可以了。
第三种交叉接法就是一头是568A接法，一头是568B接法这种网线一般用在集线器（交 换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况 下。经常用于两台电脑直接互连传送数据！
网线墙壁插座
RJ45水晶头 (卡扣向下)
12345678
绿 白绿 蓝 白蓝 A 穿好线后用 A 白橙 橙 白棕 棕 橙 白橙 蓝 白蓝 B 压线帽压好 B 白绿 绿 白棕 棕
接线 标准
1
2
3
456
7
568A 白绿 绿 白橙 蓝 白蓝 橙 白棕
568B 白橙 橙 白绿 蓝 白蓝 绿 白棕
8 棕
该种
棕 较பைடு நூலகம்用
RJ45水晶头的制作和网线连接
RJ45水晶头的制作和网线连接2009-01-23 10:14RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕（适合电脑与路由器、拨号猫、交换机）。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B,如果是交叉线则一头是A 一头是B。
直连线（适合电脑与路由器、拨号猫、交换机）两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A—头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕（一般用这个）我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。
所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。
另外网线的长度最好不要大于100米，因为越长型号衰减越厉害。
给大家一点网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。
如果我们通过多次的测试发现网线的某一根或者几根是断的，就可以进行互换，比方说如果白橙和橙是断的，怎么做都不通，而其他是通的，我们可以将白蓝、蓝或者白棕和棕将其替换。
但是要注意，一定要两头都一样，即都不按标准的来。
通常只要顺序里的1、2、3、6是通的就可以了，数字是 A B 或者非标准 模式的替换规则中的网线顺序。
我们曾经使用使用一根网线，既上网有安装了一部电话今天在测试一个网线的时候非常麻烦 1号线怎么做都通，毫了我 一个多小时层层排查没一关，实在没办法，只好用替代原则。
使用白 棕和棕替换白橙、橙。
网线制作的互连方法：PC PC 交叉线PC HUB 直连线HUB 普通口 HUB 普通口 交叉线HUB 普通口 HUB 级联口 直连线PC 路由器交叉线路由器路由器交叉线PC 交换机直连线连接器、 8线UTP 脚本之家 Jb51.RJ45连接器的TIA/EIA 568E 标准路由器交换机直连线交换机普通口交换机uplink 口直连线交换机普通口交换机普通口交叉线交换机uplink 口交换机uplink 口交叉线网线接法|水晶头接法&网线线序及设备间连接（附图）。
局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
网线常用的有：——双绞线、同轴电缆、光纤等。
——双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP和非屏蔽双绞线（UTP。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-U nshielded Twisted pair ）作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA/TIA —568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“ SE'（Position，位置）。
凹槽内的金属触点共有8个，简称“ 8C'（Con tact，触点），因此业界对此有“ 8P8C的别称特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1〜8,序号对于网络连线菲常重要，不能搞错。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B568A标准：绿白一一1,绿一一2,橙白一一3,蓝一一4,蓝白一一5,橙一一6, 棕白一一7,棕一一8568B标准：橙白一一1,橙一一2,绿白一一3,蓝一一4,蓝白一一5,绿一一6, 棕白一一7,棕一一8注：”橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同双绞线的顺序与RJ45头的引脚序号要一一对应。
为了保持最佳的兼容性，普遍采用EIA/TIA 568B标准来制作网线。
注意：在整个网络布线中应该只采用一种网线标准。
如果标准不统一，几个人共同工作时准会乱套；更严重的是施工过程中一旦出现线缆差错，在成捆的线缆中是很难查找和剔除的。
笔者强烈建议统一采用568B标准。
事实上10M以太网的网线只使用1、2、3、6编号的芯线传递数据，即1、2用于发送，3、6用于接收，按颜色来说：橙白、橙两条用于发送；绿白、绿两条用于接收；4、5，7、8是双向线。
100M和1000M网卡需要使用四对线，即8根芯线全部用于传递数据。
由于10M网卡能够使用按100M方式制作的网线；而且双绞线又提供有四对线，所以日常生活中不再区分，10M网卡一般也按100M方式制作网线。
另外，根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种。
直通线（平行线）就是按前面介绍的568A标准或568B标准制作的网线。
而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。
即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。
交叉线两端的线序如下：一端（不变）另一端（对调两根）橙白13绿白绿白31橙白蓝4 4蓝蓝白5 5蓝白绿6 2橙棕白7 7棕白棕8 8棕即-----直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接直通线用于连接：1. 主机和switch/hub;2. router 和switch/hub交叉线用于连接：1. switch 和switch;2. 主机和主机；3. hub 和hub;4. hub 和switch;5. 主机和router直连在实践中，一般可以这么理解：1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；2、路由器和PC属于DTE类型设备，交换机和HUB S于DCE类型设备；3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。
设备之间的连接方法1. 网卡与网卡10M 100M网卡之间直接连接时，可以不用Hub,应采用交叉线接法。
2. 网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX另一端接TX,如此交叉连接。
不过现在很多光模块都有调控功能，交叉线和直通线都可以用。
光纤收发器基本网络连接图如图2所示。
3. 光收发模块与交换机用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4. 网卡与交换机双绞线为直通线接法。
5. 集线器与集线器（交换机与交换机）两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。
这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。
用户如何判断自己的集线器（或交换机）是否需要交叉线连接呢？主要方法有以下几种：★查看说明书如果该集线器在级联时需要交叉线连接，一般会在设备说明书中进行说明。
★查看连接端口如果该集线器在级联时不需要交叉线，大多数情况下都会提供一至两个专用的互连端口，并有相应标注，如“ Uplink ”、“ MD”、“Out toHub ”，表示使用直通线连接。
★实测这是最管用的一种方法。
可以先制作两条用于测试的双绞线，其中一条是直通线，另一条是交叉线。
之后，用其中的一条连接两个集线器，这时注意观察连接端口对应的指示灯，如果指示灯亮表示连接正常，否则换另一条双绞线进行测试。
6. 交换机与集线器之间交换机与集线器之间也可通过级联的方式进行连接。
级联通常是解决不同品牌的交换机之间以及交换机与集线器之间连接的有效手段。
对于扩充端口的数量还有另一种方式是堆叠。
堆叠是扩展端口最快捷、最便利的方式，但不是所有的交换机都支持堆叠。
堆叠通常需要使用专用的堆叠电缆，还需要专门的堆叠模块。
另外，同一组堆叠交换机必须是同一品牌，并且在物理连接完毕之后，还要对交换机进行设置，才能正常运行。
对于堆叠的接法，这里不再深究，有兴趣的读者可进一步查阅相关资料。
网线接法另附图版图1…脚本之會 ow!"Jb51. net 第1脚n RJ45插头适用范围匚交叉互连网拔的一端按T568B 接，另一端按T568A接 ，即对等网连接二 1- Z 陋S 机 线换a集E 器机 蜿换 电集交图2...2： RJ45型网线插头的T568B 线序T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合， 所谓交叉是指网线 的一端和另一端与RJ45网线插头的接法不同，一端按T568A 线序 接（图1），另一端按T568B 线序接（图2），即有几根网线在另一 端是先做了交叉才接到RJ45插头上去的，适用的连接场合有：1. 电脑——电脑，称对等网连接，即两台电脑之间只通 过一条网线连接就可以互相传递数据； RJ45插头适用范—r_宜许甘斤产网裁的两堤均按T56B&接t 电 M --------------- ADSL % 2 ADSLffi^ -*AD5L^S 器的 1MN 口3.电JK ——ADEL 堵由器的LAN 口4皑脑 -------- 集线器或交换机二交叉互连网线的一端按T56W».另一端挖T5S9A 接1.耄J8——电脑，翩对等网连接 2集城器l 一集线器a 交换机 ------- 交搗机脚本之膏2. 集线器——集线器；3. 交换机------ 交换机。
