混凝土外加剂课堂练习试题及答案

简答题

1、混凝土外加剂可以归纳为哪几类？

①改善混凝土拌合物流变性能的外加剂

②调节混凝土凝结时间、硬化性能的外加剂

③改善混凝土耐久性能外加剂

④改善混凝土其他性能的外加剂

2、钢筋混凝土结构能否使用含氯盐早强剂？

不能，因为由于氯离子的浓度增加使钢筋和氯离子之间产生了较大的电极电位，易使钢筋锈蚀

3、减水剂在混凝土中具有哪些功能？

①在不减少水泥、用水量的情况下改善新拌混凝土的工作度，提高其流动性

②保持一定工作度下，减少水泥、水的用量，极高混凝土强度

③保持一定的强度的情况下，减少单位体积混凝土中的水泥用量，节约水泥

④改善混凝土拌合物的可泵性及混凝土的其他物理性能

4、减水率、抗压强度比的定义？

减水率:在混凝土坍落度基本相同的条件下，掺用外加剂混凝土的用水量与没掺入外加剂的基准混凝土用水量之比。

抗压强度比：产外加剂的混凝土的抗压强度与没掺外加剂的基准混凝土的抗压强度之比。

5、如何用贯入阻力仪测定凝结时间？

将混凝土拌合物用5mm的振动筛筛除砂浆，拌均后装入上口径160mm,下口径150mm，高150mm 的金属圆筒，用振动台振实3~5s.、，容器加盖置于20℃的环境下。成型后（基准混凝土3~4h,加早强剂1~2h,加缓凝剂4~6h）开始测定，以后每0.5h或1h测定一次。在临近初、终凝时，缩短间隔时间。初凝用截面积100mm2的试针，终凝用20mm2的试针。计算贯入阻力时，以贯入阻力为纵坐标，以时间为横坐标，绘制贯入阻力值与时间的关系曲线，求出贯入值在3.5M时对应的时间作为初凝时间，28M的时间为终凝时间。

6、掺某外加剂的混凝土28天的抗压强度三批测值分别为36.7MPa、30.5MPa、36.1MPa,基准混凝土28天的抗压强度三批测值分别为31.4 MPa、30.8 MPa 、30.3 MPa。试计算该外加剂28天抗压强度比。

（36.7-30.5）/36.1=17.2% > 15% 舍弃取中间值36.1

（31.4+30.8+30.3）/3=30.8

f=36.1/30.8=117.2%.

7、简述什么是粉煤灰效应？

粉煤灰在混凝土中可产生以下三种效应

活性效应，粉煤灰中所含的氧化硅和氧化铝有化学活性，能与水泥水化产生的氢氧化钙反应，产生类似水泥水化产物中的水化硅酸钙和水化铝酸钙，可作为胶凝材料的一部分起到增强作用。

颗粒型态效应，粉煤灰在高温燃烧过程中形成粉煤灰颗粒，绝大多数为玻璃微珠，掺入混凝土中可减小摩擦力，从而减少混凝土的用水量，起到减水作用。

微骨料效应，粉煤灰中的微细颗粒均匀分布在水泥浆内，填充孔隙和毛细孔，改善了混凝土的孔结构，增大了密实度。

活性效应、颗粒型态效应、微骨料效应和称粉煤灰效应

8、试述减水剂的作用机理？

减水剂属于表面活性物质，其表面活性物质可起到吸附-分散作用及润滑、湿润作用。

水泥加水拌合后，形成絮状物，形成凝絮结构，使部分拌合水被包裹在其中，减小流动性。加入减水剂后，减水剂分子定向吸附在水泥颗粒表面，使水泥表面带有相同电荷，产生静电斥力使水泥颗粒相互分散，释放出游离水，增强流动性。水泥充分水化，混泥土强度提高。

9、何为混凝土的碳化？碳化对混凝土的性质有哪些影响？

混凝土的碳化是指，空气中的二氧化碳和水泥石中的氢氧化钙作用，生成碳酸钙和水的反应，

水泥水化产生大量的氢氧化钙，其溶液填充在混凝土的孔隙中，使钢筋处于碱性环境中，钢筋表面产生一层钝化膜，碳化破坏了混凝土的碱度，钝化膜遭到破坏，导致钢筋锈蚀。当碳化深度超过钢筋的保护层时，钢筋还会发生体积膨胀，使混凝土开裂或剥落，进而又加速了碳化。碳化还会引起混凝土的收缩，使混凝土的表面碳化层产生拉应力，可能产生细微裂缝，降低了混凝土的抗折强度。

10、简述钢筋冷拉、冷拔的原理，其区别如何？

钢筋冷拉：在常温下对热轧钢筋进行强力拉伸，拉应力超过其屈服强度，使钢筋产生塑性变形，从而达到调直钢筋，提高强度，节约钢材的目的。

钢筋冷拔：热轧钢筋通过拔丝模进行强力冷拔。钢筋通过拔丝模时受到轴向拉伸与径向压缩的作用，使钢筋内部劲歌变形产生塑性变形，提高抗拉强度，降低塑性，呈硬钢性质。

区别：冷拉是纯拉应力，冷拔是拉伸和压缩复合应力，冷拉后的钢筋有明显的屈服强度，而冷拔后的钢筋没有。

11、简述先张法和后张法的施工工艺过程？

先张法：1钢筋及预应力筋的安装2.模板安装3预应力筋的张拉4浇注混凝土5放张后张法：1钢筋及预应力管道的安装2模板的安装3浇注混凝土4安装预应力筋5张拉6注浆

12、简述外加剂与水泥及混凝土的相容性的影响因素？

减水剂的化学结构式和平均分子质量

减水剂的磺化程度和相关基团

减水剂的掺入量和掺入方式

水泥的矿物组成，尤其是A3C的含量

水泥的细度

水泥中CaSO4的含量与形式

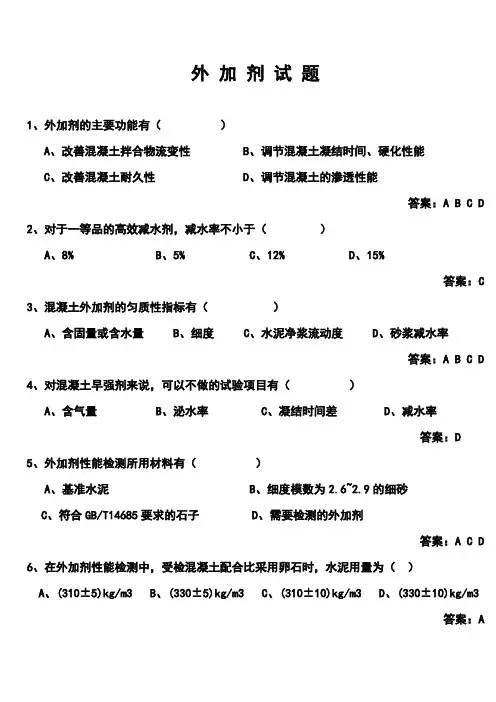

选择题

3、磨细矿渣是经干燥、粉磨等工艺达到规定细度的产品。（c ）

A 磷矿渣

B 沸腾炉渣

C 粒状高炉矿渣

D 炉底渣

4、硅灰是在冶炼硅铁合金或工业硅时，通过烟道排出的硅蒸气氧化后，经收尘器收集得到的以为主要成份的产品。（a）

A 无定形二氧化硅

B 空心微珠

C 二氧化硅多晶

D 二氧化硅单晶

5、硅灰的SiO2含量应大于%。（c ）

A 65

B 75

C 85

D 95

6、矿粉的活性指数是受检胶砂和基准胶砂试件标准条件下养护至相同规定龄期的之比，用百分数表示。（c）

A 抗折强度

B 水化程度

C 抗压强度

D 渗水高度

7、进行粉煤灰需水量比试验时，试验胶砂的流动度应在mm范围内。（a ）

A 130~140

B 140~150

C 150~160

D 160~170

8、当粉煤灰作为掺合料使用时，其质量控制指标有。（abc）（多选题）

A 细度

B 需水量比

C 三氧化硫

D 28 天抗压强度比

9、为推迟水化放热温峰出现的时间，大体积混凝土应尽量避免使用下列哪种外加剂( c )。

A．引气剂B．泵送剂C．早强剂D．阻锈剂

10、下列哪种矿物对水泥与减水剂的适应性影响最大( c )。

A．硅酸三钙B．硅酸二钙C．铝酸三钙D．铁铝酸四钙

11、下列关于缓凝剂的做法，错误的是( c )。

A．天气炎热时，应适当增大减水剂中缓凝剂的含量B．加入缓凝剂可延缓大体积混凝土水化温峰出现的时间C．外加剂不可能同时具有缓凝和早强作用D．柠檬酸是缓凝剂

12、下列哪种外加剂可同时改善混凝土工作性能与耐久性能（ c ）

A．早强剂B．缓凝剂C．引气剂D．阻锈剂

13、关于外加剂，下列说法错误的是（b ）

A．早强剂可大幅度提高混凝土早期强度，但对28d强度影响不大。B．缓凝剂会严重降低混凝土28d强度。C．引气剂可明显改善混凝土耐久性能。D．氯化亚锡可预防钢筋锈蚀，是一种阻锈剂。

14、混凝土遭受冻结时所具有的抵抗冰胀应力的最低强度称为混凝土的(b )。

A、抗冻强度

B、受冻临界强度

C、拆模强度

D、成熟度

15、水泥强度等级的评定依据是( d )

A.水泥的细度

B.水泥的净浆强度

C.水泥的凝结时间

D.水泥的胶砂强度

16、水泥水化热的害处主要是会使混凝土( c )

A.焦化

B.强度降低

C.开裂

D.延长凝结时间
