JTG-F80-1-2017版《公路工程质量检验评定标准》修订情况培训宣贯学习课件
公路工程质量检验评定标准2017
公路工程质量检验评定标准JTG F80/1-2017修订内容公路工程质量检验评定标准第一册土建工程》(JTG F80/1-2017）于2018年05月01日实施。
那么新的评定标准有哪些变化呢？根据交通运输部厅公路字〔2009〕190号“关于下达2009年度公路工程标准制修订项目计划的通知”的要求，由交通运输部公路科学研究院承担《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2004）的修订工作。
本标准是对《公路工程质量检验评定标准第一册土建工程》 (JTG F80/1-2004）的全面修订。
经批准后以《公路工程质量检验评定标准第一册土建工程》(JTG F80/1-2017）颁布实施。
本标准修订的总体思路是：坚持目标导向和问题导向，在保持本标准作为公路工程质量检验评定技术依据的基础上，突出其强制性、限值要求和刚性要求；保持原有整体框架不变，简化评定程序，合理确定检验评定标准，明确公路工程质量检验评定的定位和主导作用。
本次修订的主要内容包括：1. 取消原标准采用的综合评分法，改为采用合格率法进行质量评定，相应地对分项工程检验项目和标准等进行了全面修订。
2. 对适用范围、质量检验评定程序和内容进行了修订，进一步提高了标准的刚性要求、适应性和可操作性。
3.调整修订了部分章节，第3章改为基本规定，原标准第12章环保工程改为第12章绿化工程和第13章声屏障工程两章。
4. 调整、修订了部分实测项目质量标准，增加了一般项目的最低合格率要求。
5. 调整了部分实测项目的检查频率，在明确标准方法的基础上，鼓励采用精度高、效率高的快速检测方法。
6. 增加了结构混凝土外观质量限制缺陷标准和波形梁护栏板之间连接件的要求等。
7. 对工程划分进行整体修订，调整了单位工程、分部工程和分项工程。
8. 保持与公路工程相关标准的协调一致，调整了相应的检验评定指标、检查方法和内容。
本标准的条文说明对条文规定的目的、依据以及在执行过程中应该注意的有关问题进行了说明，但是条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。
公路工程质量检验评定标准JTG-F80-1-2017公路水运检测师
表８。5.４—2 钢管桩制作加工实测项目（增） 注：D为桩径，L为桩长，δ为壁厚。
表8。５。5 地下连续墙实测项目
取消：原表中序号4及以后项目
（增)
表８.５。7 双壁钢围堰实测项目（增）
表8。５.9 承台等大体积混凝土实测项目(改）
取消:原：“大体积混凝土结构实测项目”
表8.５.10 灌注桩桩底压浆实测项目(增）
表8。1１．8 隧道锚的混凝土锚塞体实测项目（增）
表8.11．1０—1 主索鞍安装实测项目 增：高强螺栓扭矩 表８。11。１0-2 散索鞍安装实测项目 取消:安装基线扭转(mm）
表８.1１。１４ 索夹制作与防护实测项目（改变)
表8。１１。16 索夹和吊索安装实测项目 取消：上、下游吊点高差
表１1０。13.２ 混凝土衬砌实测项目(增)
表10。1４。2 衬砌钢筋实测项目(改) 注：d为钢筋直径。
表10。1５。2 防水层实测项目 增：双焊缝充气检查 表10。１6.2 止水带检查项目 增：固定点间距
10.20。2 超前大管棚实测项目(增）
表8.10。3 索塔钢锚箱节段安装实测项目（增)
注:n为节段数。
表8。1０.5—1 混凝土梁斜拉桥梁的悬臂浇筑实测项目 移(mm)
增：塔顶偏
表8.10。5-2 混凝土梁斜拉桥梁的悬臂拼装实测项目 (mm）
增:塔顶偏移
表8．10.6—1 钢梁斜拉桥箱梁段的悬臂拼装实测项目 (ｍm）
增：塔顶偏移
8.１2.7 伸缩装置安装实测项目（增)
表8。１２。1２ 钢护栏安装实测项目(增）
表8。12.１3 桥头搭板实测项目 取消:板顶纵坡
表８。12．14 混凝土构件表面防护实测项目（增）
表9．8.2 箱涵浇筑实测项目 增：基础底面高程(ｍm） 表9.１1。2 一字墙和八字墙实测项目 取消:顶面高程 表10.3.２ 明洞浇筑实测项目 墙面平整度(mm)改为混凝土平整度(mm）
公路工程质量检验评定标准(第一册 土建工程)JTG F80-1---2017)
7 路面工程(29-39页)7.1 一般规定7。
2 水泥混凝土面层7。
3 沥青混凝土面层和沥青碎（砾）石面层7.4 沥青贯入式面层（或上拌下贯式面层）7.5 沥青表面处置面层7.6 稳定土基层和底基层7.7 稳定粒料基层和底基层7。
8 级配碎(砾）石基层和底基层7.9 填隙碎石（矿渣）基层和底基层7.10 路缘石铺设7.11 路肩7 路面工程7。
1 一般规定7.1。
1 路面工程的实测项目规定值或允许偏差应按高速公路、一级公路和其他公路两档确定，路面结构层厚度检验标准均为允许偏差。
7。
1。
2 垫层应按相同材料的底基层检验。
透层、黏层和封层的基本要求应与本标准第7.5。
1条沥青表面处置层相同。
水泥混凝土面层中钢筋加工及安装分项工程应按本标准第8章的要求进行检验。
7.1.3 水泥混凝土上加铺沥青面层的复合式路面,两种结构均应进行检验评定。
其中，水泥混凝土路面结构可不检查抗滑构造深度，平整度应符合相应等级公路的标准；沥青面层可不检查弯沉。
7。
1.4 稳定土基层和底基层包括水泥土、石灰土、石灰粉煤灰、石灰粉煤灰土等;稳定粒料基层和底基层包括水泥稳定材料、石灰稳定材料、石灰粉煤灰材料、水泥粉煤灰稳定材料等.7。
1.5 粒料基层完工后应及时洒布透层油并铺筑封层，透层油透入深度应不小于5mm，无机结合料稳定材料基层透层油透入深度宜不小于3mm。
7。
2 水泥混凝土面层7.2.1 水泥混凝土面层应符合下列基本要求：1 基层质量应符合规范规定并满足设计要求，表面清洁、无浮土。
2 接缝填缝料应符合规范规定并满足设计要求。
3 接缝的位置、规格、尺寸及传力杆、拉力杆的设置应满足设计要求。
4 混凝土路面铺筑后按施工规范要求养护。
5 应对干缩、温缩产生的裂缝进行处理.7.2.2 水泥混凝土面层实测项目应符合表7。
2.2的规定. 表7。
2.2 水泥混凝土面层实测项目7.2。
3 水泥混凝土面层外观质量应符合下列规定：1 不应出现附录P中板的外观限制缺陷.2 面板不应有坑穴、鼓包和掉角。
公路工程质量检验评定标准(第一册 土建工程)JTG F80-1---2017)
7 路面工程（29-39页）7.1 一般规定7.2 水泥混凝土面层7.3 沥青混凝土面层和沥青碎（砾）石面层7.4 沥青贯入式面层（或上拌下贯式面层）7.5 沥青表面处置面层7.6 稳定土基层和底基层7.7 稳定粒料基层和底基层7.8 级配碎（砾）石基层和底基层7.9 填隙碎石（矿渣）基层和底基层7.10 路缘石铺设7.11 路肩7 路面工程7.1 一般规定7.1.1 路面工程的实测项目规定值或允许偏差应按高速公路、一级公路和其他公路两档确定，路面结构层厚度检验标准均为允许偏差。
7.1.2 垫层应按相同材料的底基层检验。
透层、黏层和封层的基本要求应与本标准第7.5.1条沥青表面处置层相同。
水泥混凝土面层中钢筋加工及安装分项工程应按本标准第8章的要求进行检验。
7.1.3 水泥混凝土上加铺沥青面层的复合式路面，两种结构均应进行检验评定。
其中，水泥混凝土路面结构可不检查抗滑构造深度，平整度应符合相应等级公路的标准；沥青面层可不检查弯沉。
7.1.4 稳定土基层和底基层包括水泥土、石灰土、石灰粉煤灰、石灰粉煤灰土等；稳定粒料基层和底基层包括水泥稳定材料、石灰稳定材料、石灰粉煤灰材料、水泥粉煤灰稳定材料等。
7.1.5 粒料基层完工后应及时洒布透层油并铺筑封层，透层油透入深度应不小于5mm，无机结合料稳定材料基层透层油透入深度宜不小于3mm。
7.2 水泥混凝土面层7.2.1 水泥混凝土面层应符合下列基本要求：1 基层质量应符合规范规定并满足设计要求，表面清洁、无浮土。
2 接缝填缝料应符合规范规定并满足设计要求。
3 接缝的位置、规格、尺寸及传力杆、拉力杆的设置应满足设计要求。
4 混凝土路面铺筑后按施工规范要求养护。
5 应对干缩、温缩产生的裂缝进行处理。
7.2.2 水泥混凝土面层实测项目应符合表7.2.2的规定。
7.2.3 水泥混凝土面层外观质量应符合下列规定：1 不应出现附录P中板的外观限制缺陷。
2 面板不应有坑穴、鼓包和掉角。

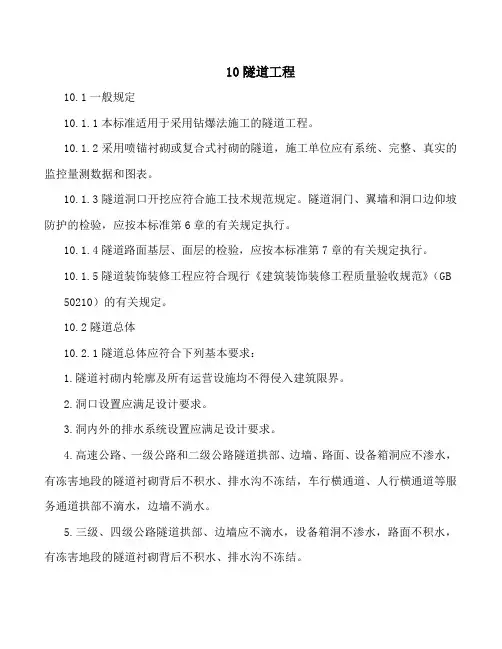

公路工程质量检验评定标准 JTG F80-1-2017(隧道部分)
10隧道工程10.1一般规定10.1.1本标准适用于采用钻爆法施工的隧道工程。
10.1.2采用喷锚衬砌或复合式衬砌的隧道，施工单位应有系统、完整、真实的监控量测数据和图表。
10.1.3隧道洞口开挖应符合施工技术规范规定。
隧道洞门、翼墙和洞口边仰坡防护的检验，应按本标准第6章的有关规定执行。
10.1.4隧道路面基层、面层的检验，应按本标准第7章的有关规定执行。
10.1.5隧道装饰装修工程应符合现行《建筑装饰装修工程质量验收规范》（GB50210）的有关规定。
10.2隧道总体10.2.1隧道总体应符合下列基本要求：1.隧道衬砌内轮廓及所有运营设施均不得侵入建筑限界。
2.洞口设置应满足设计要求。
3.洞内外的排水系统设置应满足设计要求。
4.高速公路、一级公路和二级公路隧道拱部、边墙、路面、设备箱洞应不渗水，有冻害地段的隧道衬砌背后不积水、排水沟不冻结，车行横通道、人行横通道等服务通道拱部不滴水，边墙不淌水。
5.三级、四级公路隧道拱部、边墙应不滴水，设备箱洞不渗水，路面不积水，有冻害地段的隧道衬砌背后不积水、排水沟不冻结。
10.2.2隧道总体实测项目应符合表10.2.2的规定。
10.2.3隧道总体外观质量应合下列规定:1.洞口边坡、仰坡应无落石。
2.排水系统应不淤积、不堵塞10.3明洞浇筑10.3.1明洞浇筑应符合下列基要求：1.基础的地基承载力应满足设计要求并符合施工技术范见定，严禁超挖后回填虚土。
2.钢筋的加工及安装应满足设计要求。
3.明洞与暗同连接应满足设叶要求4.明洞与暗洞之间的沉降缝应满足设计要求。
10.3.2明洞浇筑实测项目应符合表10.3.2的规定。
表10.3.2明洞浇筑实测项目10.3.3明洞浇筑外观质量应符合下列规定：1.蜂窝麻面面积不得超过该面总面积的0.5%，深度不得超过10mm。
2.隧道衬砌钢筋混凝土结构裂缝宽度不得超过0.2mm。
10.4明洞防水层10.4.1明洞防水层应符合下列基本要求：防水层施工前，明洞混凝土外部应平整圆顺，不得有钢筋露出和其他尖锐物。
公路工程质量检验评定标准(第一册土建工程)JTGF80-1---2017)
7 路面工程（ 29-39 页）7.1一般规定7.2水泥混凝土面层7.3沥青混凝土面层和沥青碎（砾）石面层7.4沥青贯入式面层（或上拌下贯式面层）7.5沥青表面处置面层7.6稳定土基层和底基层7.7稳定粒料基层和底基层7.8级配碎（砾）石基层和底基层7.9填隙碎石（矿渣）基层和底基层7.10路缘石铺设7.11路肩7 路面工程7.1一般规定7.1.1路面工程的实测项目规定值或允许偏差应按高速公路、一级公路和其他公路两档确定，路面结构层厚度检验标准均为允许偏差。
7.1.2垫层应按相同材料的底基层检验。
透层、黏层和封层的基本要求应与本标准第 7.5.1 条沥青表面处置层相同。
水泥混凝土面层中钢筋加工及安装分项工程应按本标准第 8 章的要求进行检验。
7.1.3水泥混凝土上加铺沥青面层的复合式路面，两种结构均应进行检验评定。
其中，水泥混凝土路面结构可不检查抗滑构造深度，平整度应符合相应等级公路的标准；沥青面层可不检查弯沉。
7.1.4稳定土基层和底基层包括水泥土、石灰土、石灰粉煤灰、石灰粉煤灰土等；稳定粒料基层和底基层包括水泥稳定材料、石灰稳定材料、石灰粉煤灰材料、水泥粉煤灰稳定材料等。
7.1.5粒料基层完工后应及时洒布透层油并铺筑封层，透层油透入深度应不小于 5mm ，无机结合料稳定材料基层透层油透入深度宜不小于 3mm 。
7.2水泥混凝土面层7.2.1水泥混凝土面层应符合下列基本要求：1基层质量应符合规范规定并满足设计要求，表面清洁、无浮土。
2接缝填缝料应符合规范规定并满足设计要求。
3接缝的位置、规格、尺寸及传力杆、拉力杆的设置应满足设计要求。
4混凝土路面铺筑后按施工规范要求养护。
5应对干缩、温缩产生的裂缝进行处理。
7.2.2水泥混凝土面层实测项目应符合表 7.2.2 的规定表7.2.2 水泥混凝土面层实测项目7.2.3水泥混凝土面层外观质量应符合下列规定：1不应出现附录 P 中板的外观限制缺陷。
2面板不应有坑穴、鼓包和掉角。
《JTG F80／1-2017 公路工程质量检验评定标准》培训课件
学习培训
2018年3月
学习内容--包含13章
1 总则
2 术语
3 基本规定
4 路基土石方工程
5 排水工程
6 防护支挡工程
7 路面工程
8 桥梁工程
学习内容--包含13章
9 涵洞工程
10 隧道工程
11 交通安全设施
12 绿化工程
总则
01
修订1条、增加1条 • 增加了：本标准是对公路质量进行评定的极限标准。
1 总则
术语
02
修订5条，删除权重 • 在术语中增加了关于分项工程、分部工程和单位工程的解释。 • 调整和修订了部分条文的内容。
2 术语
基本 规 定
03
3 工程质量评定 一般规定 工程质量评分 工程质量等级 2004版
13 声屏障工程
14 附录
修订要点 1）本标准的定位 2）评定方法----采用合格率法评定方法 3）评定标准----提高了部分质量评定标准 3）检验方法和设备----增加了的快速检测方法 4）检验指标----增加了施工过程检验评定指标 5）评价对象----分项工程、分部工程、单位工程的 划分
前言
4.4 刚性桩（新增）
基本要求：施工前应进行成桩试验，施工工艺应符 合规范要求。
调低了软土地基粉喷桩强度检测频 率，由5%降到2%去掉外观要求。
4.5土工合成材料处治层
无变化
排水工程
05
5、排水工程
5. 混凝土排水管施工 3
5. 渗 沟 7
5. 排水泵站沉井 8
5. 沉淀池 9
5 排水工程 5. 1 一般规定 5. 2 管节预制 5. 3 管道基础及管节安装 5. 4 检查(雨水)井砌筑 5. 5 土沟 5. 6 浆砌排水沟 5. 7 盲沟 5. 8 排水泵站
《公路工程质量检验评定标准》JTG F80∕1-2017宣贯材料
2017版新标准
2004版老标准
3.2.7 工程应有良实、准确、齐全、完整的施工原始记录， 试验检测数据、质量检验结果等质量保证资料、质量保证资 料应包括下列内容：
1 所用原材料、半成吊和成品质量检验结果； 2 材料配合比、拌和机工控制检验和试验数据； 3 地基处理、隐蔽工程施工记录和桥梁、隧道施工监控资 料； 4 质量控制指标的试验记录和质量检验汇总图表； 5 施工过程中遇到的非正常情况记录及其对工程质量影响 分析评价资料； 6 施工过程中如发生质量事故，经处理补救后达到设计要 求的认可证明文件等。
1.0.5 公路工程质量检验评定除应符合本标 准的规定外，尚应符合国家和行业现行有关 标准的规定。
1.0.3 在公路施工、质量管理和工程质量检 验评定中，除应符合本标准外，尚应符合现 行国家、交通部颁布的相关规范的规定。
三、术语
2017版新标准
2004版老标准
2.0.1 检验
2.0.1 检验
对被检查项目的特征和性能进行检查、检测、 对检验项目中的性能进行量测、检查、试验
3.2.6 外观质量应进行全面检查，并满足规定要求，否则该检验项目为不合格。
2004版老标准
【原】涉及结构安全和使用功能的重要实测项目为关键项目(在文中以“ "标识),其合格率不得低于90% (属于工厂加工制造 的桥梁金属构件不低于95%，机电工程为100%) ,且检测值不得超过规定极值，否则必须进行返工处理。
52
11 交通安全设施
55 11 交通安全设施
65
12 绿化工程
14
13 声屏障工程
27 12 环保工程
43
一、前言 检评标准的性质与定位：
是国家制定的强制性公路工程质量验收标准。 是对公路公路工程质量验收的限值标准。 是对公路工程质量的基本要求。 是公路工程质量检验评定的技术依据。
2017版公路工程质量检验评定标准宣贯学习资料--范本
德简高速DJTJ3标JTG-F80-1-2017版公路工程质量检验评定标准修订情况宣贯学习材料中铁建大桥工程局集团第五工程有限公司德简高速公路DJTJ3标段项目经理部2018年6月13日1.标准发布公告《公路工程质量检验评定标准第一册土建工程》（JTGF80/1-2017），作为公路工程行业标准，自2018年5月1日起施行，原标准同时废止。
2.本标准修订的总体思路坚持目标导向和问题导向，在保持本标准作为公路工程质量检验评定技术依据的基础上，突出其强制性、限值要求和刚性要求；保持原有整体框架不变，简化评定程序，合理确定检验评定标准，明确公路工程质量检验评定的定位和主导作用。
3、本次修订的主要技术内容●1）取消公路工程质量综合评分法，采用合格率法对公路工程质量进行评定；●2）对适用范围、质量检验评定程序和内容进行了修订，进一步提高了标准的刚性要求、适应性和可操作性；●3）调整修订了部分章节；●4）调整、修订了部分实测项目质量标准，增加了一般项目的最低合格率要求；●5）调整了部分实测项目的检查频率，在明确标准方法的基础上，鼓励采用精度高、效率高的快速检测方法；●6）增加了结构混凝土外观质量限制缺陷标准和波形梁护栏板之间连接件的要求等●7）对工程划分进行整体修订，调整了单位工程、分部工程和分项1工程8）保持与公路工程相关标准的协调一致，调整了相应的检验评定指标、检查方法和内容。
4.性质定位【新】1.0.3本标准是公路工程施工质量的最低限值标准，公路工程施工质量检验评定应以本标准为准。
【旧】1.0.3公路工程质量检验评定应以本标准为准。
质量标准与其他规范不一致时，宜以颁布年份最新者为准。
5.特殊工程【新】1.0.4对特殊地区或采用新材料、新结构、新技术的工程，当本标准中缺乏适宜的质量检验标准时，可参照相关技术标准或根据实际情况制定相应的质量检验标准，并报主管部门批准。
【旧】1.0.4对特大桥梁、特长隧道、特殊地区，或采用新材料、新结构、新工艺的工程，在本标准中缺乏适宜的技术规定时，在确保工程质量的前提下，可参照相关标准或按照实际情况制定相应的技术标准，并按规定报主管部门批准。
公路工程验收执行新版公路工程质量检验评定标准有关事宜的通知（交办公路〔2018〕136号）
公路工程验收执行新版公路工程质量检验评定标准有关事宜的通知（交办公路〔2018〕136号）交通运输部办公厅关于公路工程验收执行新版公路工程质量检验评定标准有关事宜的通知（交办公路〔2018〕136号）《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2017）（简称新标准）自2018年5月1日起施行。
为加强公路工程质量管理，做好公路工程验收与新标准的衔接过渡，经交通运输部同意，现就有关事宜通知如下：一、关于执行时间2018年5月1日起开展公路工程施工招标的项目按照新标准执行。
此前已开展施工招标的项目，可按招标文件或合同约定，执行《公路工程质量检验评定标准第一册土建工程》（JTG F80/1-2004）（简称原标准），也可重新约定执行新标准。
二、关于交工验收质量评定执行新标准的工程项目，在各分项工程评定合格后，按照以下方法进行工程交工验收质量评定。
（一）分部工程。
采用以检查项目合格率为基础、加权平均计算的评分法，满分为100分，存在外观缺陷或资料不全等问题时应予扣分。
100??=∑∑检查项权值检查项目权值）（检查项目合格率分部工程实测得分检查项目为分部工程中所有分项工程的实测项，其中关键检查项目权值为2，一般检查项目权值为1。
分部工程计算示例详见附件1。
分部工程评分=分部工程实测得分-外观缺陷扣分-资料扣分外观缺陷扣分：工程外观质量应符合新标准要求，外观质量存在问题时应予扣分，外观检查内容及扣分标准参照《公路工程竣（交）工验收办法实施细则》（交公路发〔2010〕65号，简称《实施细则》）所附《公路工程质量鉴定办法》执行，累计扣分不超过15分。
资料扣分：按照新标准第3.2.7规定，对质量保证资料进行检查，资料不符合真实、准确、齐全、完整的要求时应予扣分，新标准3.2.7中每项内容对应扣分不超过3分，累计扣分不超过10分。
施工资料和图表残缺，缺乏最基本的数据，或有伪造涂改的，不予检验和评定，应进行整改。
公路工程质量检验评定标准 JTGF80 1—2017第一册 分项工程实测项目
分项工程实体检测项目一、路基工程1、土方路基表4.2.2 土方路基实测项目外观质量1）路基边线与边坡不应出现单项累计长度超过50m的弯折。
2）路基边坡、护坡道、碎落台不得有滑坡、塌方或深度超过100mm的冲沟。
2、填石路基表4.3.2 填石路基实测项目注：①上下路床填土时压实度标准同土方路基。
②土石混填路基压实度可根据实际可能进行检验。
外观质量1）路基边线与边坡不应出现单项累计长度超过50m的弯折。
2）上边坡不得有危石。
3、软土地基处置表4.4.2-1 砂垫层实测项目基本要求应分层碾压施工；砂垫层宽度应宽出路基边角0.5-1m，两侧端以片石护砌；砂垫层厚度及其上铺设的反滤层应满足设计要求。
4、加筋工程土工合成材料处置层表4.5.2-1 加筋工程土工合成材料处置层实测项目外观质量1）土工合成材料无重叠、皱折。
2）土工合成材料固定处不应松动二、排水工程1、浆砌水沟表5.6.2 浆砌水沟实测项目外观质量1）砌体抹面不得有空鼓。
2）沟内不应有杂物，无排水不畅。
2、盲沟表5.7.2 盲沟实测项目外观质量进出水口不应排水不畅。
三、防护支挡工程1、砌体、片石混凝土挡土墙表6.2.2-1 浆砌挡土墙实测项目表6.2.2-3 片石混凝土挡土墙实测项目砌体、片石混凝土挡土墙外观质量应符合下列规定：1）浆砌缝开裂、勾缝不密实和脱落的累计换算面积不得超过该面面积的1.5%，且单个最大换算面积不应大于0.08m2。
换算面积应按缺陷缝长度乘以0.1m 计算。
2）混凝土表面不应存在本标准附录P 所列限制缺陷。
3）墙体不得出现外鼓变形。
4）泄水孔应无反坡、堵塞。
2、悬臂式和扶壁式挡土墙表6.3.2 悬臂式和扶壁式挡土墙实测项目悬臂式和扶壁式挡土墙外观质量应符合下列规定：1）混凝土表面不应存在本标准附录P所列限制缺陷。
2）墙体不得出现外鼓变形。
3）泄水孔应无反坡、堵塞。
3、边坡锚固防护表6.6.2-1 锚杆、锚索实测项目注：实际工程中未涉及的项目不检查。
JTG-F80-1-2017版《公路工程质量检验评定标准》修订情况培训宣贯知识讲稿
8.基本规定--续上
5）质保资料 补充了当个别、非主要质量保证资料缺失时，可由有资质的 检测机构进行实体检验或抽样试验的解决措施。
9.路基土石方工程
1）土方工程
（1）基本要求 a.增加了表土应充分利用 b.路基临时排水由原来的“勿使路基附近积水”改为“路床顶面不得积水” （2)实测项目 a.降低了压实度、中线偏位、纵断面高层与横坡的检测频率，由原标准的 200m 4处，修改为200m 2处；平整度的检测频率，由原标准的200m *10尺，修改为200m *10尺. b.宽度、边坡按原标准原标准的200m 4处，未变； c.弯沉的频率有所降低，由原来的贝克曼梁或自动弯沉仪每一双车道1km检 测80-100点，修改为80点；增加了落锤弯沉仪40点的要求
9.路基土石方工程--续上
3）.软基处理 （4）.新增“水泥粉煤灰和碎石桩”相关内容 强度、地基承载力抽检频率同加固土桩 （5）.新增“刚性桩”相关内容 单桩承载力抽检频率同加固土桩
10.排水工程
1）5.3 混凝土排水管安装 a. 原“管道基础及管节安装”改为“混凝土排水管安装” b. 5.3.2 本次修订将“管内底高程”改为“流水面高程” 2）检查(雨水)井砌筑 本次修订增加“壁厚”实测项目，将轴线偏位调整为“中心 点位”。 3）增加了沉淀池相关内容 设计中要求防渗漏的沉淀池应做渗漏试验。
9.路基土石方工程--续上
d.压实度对路基的分区 旧标准
新标准
9.路基土石方工程--续上
（3）.外观质量 a.路基边线与边坡不应出现单向累计长度超过50m的弯折； b.增加 了路基边坡、护坡道、碎落台不得有滑坡、塌方或深 度超过100mm的冲沟
9.路基土石方工程--续上
2）.填石路基 a.增加了空隙率检验压实质量的标准，采用密度法200m 1 处； b.增加了弯沉检测标准； c.修改了沉降法控制压实度的有关要求，技术要求由原“层 厚和碾压遍数符合要求”改为“沉降差≤试验路确定的沉降 差”；明确了每个断面测5个点；沉降差标准要通过试验路 确定；采用20t 压路机振压两遍沉降差不大于控制2mm （原标准要求没有“明显的标高差异”），且加强观测，及 时总结修正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12 绿化工程
13 声屏障工程
12 环保工程
6
7.单位、分部工程划分
新标准
单位工程 分部工程 路基土石方工程（1～3km 路段）方工程（1～3km路段）
路基工程 排水工程（1～3km路段） 路基工程 排水工程（1～3km路段） （每10km或 （每10km或 小桥及符合小桥标准的通 每标段） 每标段） 小桥及符合小桥标准的通道，人 道，人行天桥，渡槽工程 行天桥，渡槽工程（每座） （每座） 涵洞、通道（1～3km路段） 防护支挡工程（1～3km路 段） 大型挡土墙、组合挡土墙 工程（每处） 路面工程 路面工程 （每10km或 路面工程（1～3km路段） （每10km或 每标段） 每标段） 涵洞、通道（1～3km路段）
声屏障工程 （每合同段） 声频障工程（每处） 声频障工程（每处）
标志、标线、突起路标、轮廓标
交通安全设 施（每20km 或每标段） 护栏 防眩设施、隔离栅、防落物网 交通安全 设施（每 20km或每 标段）
标志
标线、突起路标 护栏、轮廓标
里程碑和百米桩 避险车道
防眩设施 隔离栅、防落物网 10
7.单位、分部工程划分—续上表
1.标准发布公告
《公路工程质量检验评定标准第一册
土建工
程》（JTG F80/1-2017），作为公路工程行业
标准，自2018年5月1日起施行，原标准同时废
止。
1
2.本标准修订的总体思路
坚持目标导向和问题导向，在保持本标准
作为公路工程质量检验评定技术依据的基础上，
突出其强制性、限值要求和刚性要求；保持原
4.性质定位
【新】1.0.3本标准是公路工程施工质量的最低限值标准，公路 工程施工质量检验评定应以本标准为准。 【旧】1.0.3公路工程质量检验评定应以本标准为准。质量标准
与其他规范不一致时，宜以颁布年份最新者为准。
4
5.特殊工程
【新】1.0.4对特殊地区或采用新材料、新结构、新技术
的工程，当本标准中缺乏适宜的质量检验标准时，可参照
有整体框架不变，简化评定程序，合理确定检
验评定标准，明确公路工程质量检验评定的定
位和主导作用
2
3、本次修订的主要技术内容
1）取消公路工程质量综合评分法，采用合格率法对公路工程质量进 行评定； 2）对适用范围、质量检验评定程序和内容进行了修订，进一步 提高 了标准的刚性要求、适应性和可操作性； 3）调整修订了部分章节； 4）调整、修订了部分实测项目质量标准，增加了一般项目的最低合 格率要求； 5）调整了部分实测项目的检查频率，在明确标准方法的基础上，鼓 励采用精度高、效率高的快速检测方法； 6）增加了结构混凝土外观质量限制缺陷标准和波形梁护栏板之间连 接件的要求等 7）对工程划分进行整体修订，调整了单位工程、分部工程和分项工 程 8）保持与公路工程相关标准的协调一致，调整了相应的检验评定指 标、检查方法和内容。 3
新标准 单位工程 上部结构浇 筑与安装 分部工程 加劲梁浇筑 安装 桥面系 桥面系、附 属工程及桥 梁总体 附属工程及桥梁总体 上部结构浇筑 与安装 单位工程 旧标准 分部工程 悬浇 安装 工地防护 桥面系及附属工程 桥梁总体
12
7.术语
1）【新】2.0.3关键项目
分项工程中对结构安全、耐久性和主要使用功能起决定 性作用的检查项目，在本标准中以“△”标识 【旧】2.0.3关键项目 分项工程中对安全、卫生、环境保护和公众利益起决定
新标准 1 总则 2 术语 3 基本规定 旧标准 1 总则 2 术语 3 工程质量评定
4 路基土石方工程
5 排水工程 6 防护支挡工程 7 路面工程 8 桥梁工程 9 涵洞工程 10 隧道工程 11 交通安全设施
4 路基土石方工程
5 排水工程 6 防护支挡工程 7 路面工程 8 桥梁工程 9 涵洞工程 10 隧道工程 11 交通安全设施
新标准 单位工程 分部工程 单位工程 旧标准 分部工程
见《公路工程质量检验评 交通机电工 定标准 第二册 机电工 交通机电工程 / 程 程》 管理中心、服务区、房建 按专业工程质量检验评定标 附属设施 建筑、收费站、养护工区 房屋建筑工程 准评定 等设施
11
7.单位、分部工程划分—续上表
特大斜拉桥、特大悬索桥工程划分：
性作用的实测项目。
2）取消了对权重的解释
相关技术标准或根据实际情况制定相应的质量检验标准， 并报主管部门批准。 【旧】1.0.4对特大桥梁、特长隧道、特殊地区，或采用 新材料、新结构、新工艺的工程，在本标准中缺乏适宜的
技术规定时，在确保工程质量的前提下，可参照相关标准
或按照实际情况制定相应的技术标准，并按规定报主管部 门批准。
5
6.目录
上部构造预制和安装 （1～3跨）
上部构造现场浇筑（1～3 跨） 桥面系、附属工程及桥梁 总体 防护工程 引道工程
上部构造预制和安装
上部构造现场浇筑 桥面系、附属工程及桥梁总体 防护工程 引道工程
8
7.单位、分部工程划分—续上表
新标准 单位工程 分部工程 总体及装饰装修（每座或 每合同段） 隧道工程 （每座或每 合同段） 洞口工程（每个洞口） 洞身开挖（200延米） 洞身衬砌（200延米） 防排水（200延米） 路面（1～3km路段） 辅助通道（200延米） 隧道工程 单位工程 旧标准 分部工程 总体 洞口工程 洞身开挖 洞身衬砌 防排水 隧道路面 辅助施工措施 装修
防护支挡工程（1～3km路段）
大型挡土墙、组合挡土墙工程 （每处） 路面工程（1～3km路段）
7
7.单位、分部工程划分—续上表
新标准 单位工程 分部工程 基础及下部构造（1～3墩 台） 桥梁工程 （每座或每 合同段） 单位工程 旧标准 分部工程 基础及下部构造（每桥或每墩、 台） 桥梁工程 （每座或每 合同段）
9
7.单位、分部工程划分—续上表
新标准 单位工程 分部工程 单位工程 旧标准 分部工程
分隔带绿地、边坡绿地、护坡道 绿地、碎落台绿地、平台绿地 绿化工程 （每2km路段）互通式立体交叉 绿化工程（1～3km路段或 （每合同段） 区与环岛绿地、管理养护设施区 每处） 绿地服务设施区绿地、取、弃土 环保工程 场绿地（每处）
