冷却塔(方型逆流)

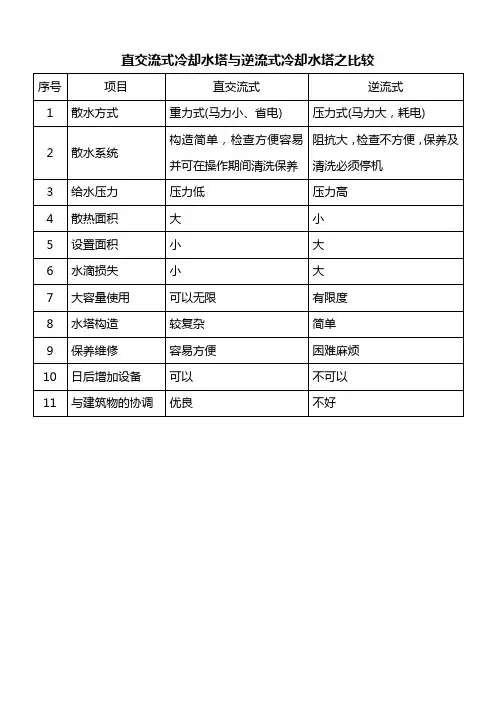

方形逆流式玻璃钢冷却塔简介一、产品介绍本公司生产的冷却塔系列产品是机械工业部第四设计院在原设计的同类塔测试数据基础上并吸收国内外同类产品的先进技术而改进设计的。

GFNDP 系列冷却塔，塔机匹配合理，电机、减速器采用名优冷却塔专用机，运转平衡，噪声低；它具有热力性能好、电耗少、整塔稳定性好，外型美观，噪声低、施工周期短，成本低等特点。

采用最新技术设计，飞溅小，噪音低，易保养,冷却塔组件精心设计制造,结构轻盈、组装容易、坚固耐用，冷却塔性能皆经测试，效果高。

在吸收了国内外同类产品的先进经验和设计单位及用户的宝贵意见的基础上设计的GFNDP 方形逆流式玻璃钢冷却塔应用了二项国家专利：1．“节能型玻璃钢冷却塔”（专利号：88215994.1），它采用了变扭矩变极电机，使之在保证热力性能的前提下，全年耗电节能40～52%，居国内外领先水平。

该设计的特点是当气温较低时，例如晚上，电机开低速，冷却塔噪声可降低3—5dB （A ）。

另外，用双速电机节电显著。

多台冷却塔配单速电机时，为了节电，当空气湿球温度低时，可停部分电机，但仍比双速电机（以年计）多耗电4%；2．“方形逆流式冷却塔用斜梯形波填料”（专利号：91216967.2），其特征在于其上面有斜梯形波纹，波纹上的波峰处有连接凸头，波谷处有凹窝，可分别与相邻的上下两片填料上对应的凹窝和连接凸头相粘结组合，且波峰间距在5－8mm 。

提高了填料组装后的整体刚性。

斜梯形波靠粘结头形成填料块，稳定姓好、耐久。

该梯形波高23mm ，依靠安装头使片距为30mm ，通风阻力减小，可使填料高由1.0m ，增加到1.5m ，提高了热力性能。

连接凸头的高度保证了填料片之间的间距，从而使通风阻力小，能量消耗低，热工性能好。

改变连接凸头的高度，就可以使填料适用于不同水质要求的冷却塔。

在斜塔形波的表面均布满小三角形波纹，从而使冷却面积大，三角形波纹与斜梯形波纹相互垂直，使冷却水流经路线增长，增加了冷却时间，从而提高冷却效果。

二、塔体的组成及特点1、维护结构：为聚酯玻璃钢，质轻高强耐腐蚀，美观、抗老化。

玻璃钢件的成型为真空吸附法成型，刚度强度进一步提高。

塔体的厚度为5mm厚。

塔体结构为钢结构，连接型式为焊接与螺栓结合，选用国家标准型材，整塔装配后，抗地震8度。

2、风筒：该塔风筒为动能回收型，玻璃钢材质，根据北京石油化工设计院测试，动能回收型风筒可回收动能30％，风量增加5％。

气流组织合理、效率高。

它充分利用了气体流畅均化理论，结合工程实践经验和实测数据而设计，内壁曲线采用椭圆曲线，与采用直线的自然扩散型风筒相比较，该风筒消除了气流脱壁现象，缩小了涡流区，使风筒中心负压区面积大幅缩小，出风口断面风速分布趋于均化。

工作原理：风筒由下到上分为来流收缩段、风机工作段和动压回收段三段，通过逆流塔淋水段的气流经过由椭圆曲线设计的风筒来流收缩的整理，能较好地均匀收缩过渡到风机工作段，气流在风机工作段通过叶片做功被提升到动压回收段，利用气体流畅均化理论设计的动压回收段对气流进行导流扩散，使出风筒气流动压损失有效降低。

3、风机：采用名优冷却塔专用风机，叶片材质为环氧玻璃钢，风机气动力合理、风量大、效率高、噪声低、耐腐蚀。

轴承选用日本NSK产品。

采用中国航空工业总公司保定螺旋桨厂生产的风机，弯曲强度不小于196MPa，各截面圆滑过度，外表光洁，风机做静平衡试验，按“刚性转子平衡精度”，等级取G6.3级,叶尖距风筒内壁间隙取30mm，误差不大于±10mm。

中国航空工业总公司保定螺旋桨厂为国家军工螺旋桨生产厂，其生产的民用大型风机在国内市场占有率超过50%，用户一致反映良好。

大量应用实例证明其生产的冷却塔专用风机可连续运转25000小时以上，从而保证了冷却塔的安全长期稳定运行。

产品特点（在常规产品基础一的新增功能）：特点1：叶片及轮毂采用等力矩设计，叶片可互换。

特点2：加强型环氧玻璃钢叶片迎风面包覆聚氨脂胶粘带防冲刷前缘片，可有效防止出塔湿空气中夹带的水滴对叶片的冲刷破坏，极大地延长了叶片的使用寿命；特点3：长跨高速传动轴采用性能优越、稳定的进口碳纤维高速传动轴，它具有重时轻、挠度小、固有频率高、安装简单容易的特点。

特点4：轮毂采用双板结构形式，重量轻、强度高、叶片安装调角方便。

轮毂上方安装整流板，防止气体回流，提高风机效率；特点5：采用弹性柱销联轴器，有效防振；特点6：增设风机飞轴限位装置。

冷却塔产生振动的振源几乎百分之八十以上都来自传动轴，在突发事件时产生“飞轴”现象将对塔体造成更为严重的破坏，飞轴限位装置使事故发生时传动轴的移动得到有效控制。

4、电机：采用重庆爱华电机厂的产品。

Y型卧式异步电机，户外型，绝缘等级为F 级，防护等级为IP54。

该电机性能稳定、防水性能好、使用效率高，可以通过控制柜人工或自动控制电机转速。

变速电机与单速电机在天冷停机节电相比，一年计可节电双速为40%，三速为50%以上，它运转管理灵活。

当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温较低也可开中、低速。

此时噪声可下降3～6dB（A）以上。

冬季结冰时风机可开低速反转。

因塔内气温高可以消冰。

冬季开低速也使漂水降到忽略不计的地步。

周围环境不致因结冰形成污染。

其下设钢支座，风机和电动机之座均采用加强防腐措施。

5、填料：该形式填料其表面积大，水的再分配能力强，阻力小。

材质为PVC，氧指数大于30，耐温-40℃～70℃，阻燃。

原片材塑化均匀，无裂纹、无孔洞、无气泡、无明显杂质及分散不良的辅料，粒径为0.6～1.0mm的杂质个数不超过30个/m2，分散度不超过5个/10cm×10cm，片边光滑平直，色泽一致，该填料具有重量轻，安装方便，耐化学性能好，冷却效率高，应用范围广，阻燃性能好等特点。

填料片大波上压了小波，刚性大、表面积大，对水的再分配能力强、水膜形成均匀、停留时间长，水滴不致避开填料而直接落下。

填料上有双向凸凹安装头，组装粘结牢固，不倒伏、不变形、水质差时也不易粘连堵塞。

性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。

（1）填料的规格原片材规格：厚度0.45mm 宽度500mm—l000mm 长度≥2000mm原片材主要性能：拉伸强度≥42.2MPa 撕裂强度（纵向）14.7Mpa （横向）17.7Mpa （阻燃改性P、V、C）热变形温度≥70℃低温对折耐寒温度≤-40℃成型填料组装片间距30mm 氧指数≥30⑵淋水填料成品质量标准①填料成型片尺寸长度、宽度允许误差为±10mm，片型保持矩形，淋水板的破损孔眼不得超过20个/m2，分散度不超过5个/10cm×10cm，破损孔径不超过2mm，成型片片边平直，无裂纹及明显的缺口。

②淋水填料组装块片间距允许误差不大于±1.0mm，片型几何尺寸允许误差不大于±5%，最大误差不大于1.0mm。

③淋水填料采用粘接式组装成块，各组装块连接牢固，整体刚度。

采用的粘接剂具有耐水、耐热（70℃）、耐寒（－40℃）、耐老化。

粘接24h后的剪切强度不小于3.3MPa。

粘接强度的测试方法按《HG2-151-65》进行，粘接完好率应在95%以上。

④淋水填料组装块具有足够的刚度和强度，简支条件下的标准试件在2942N/m2均布荷载作用下，支撑处及加荷面无明显变形，卸荷后无残余变形，片间连接点无松脱现象，测试方法按《DL/T742-2001》中规定进行。

⑤淋水填料组装块保持在70℃条件下不发生几何变形，无脱胶现象，测试方法按《DL/T742-2001》中规定进行。

⑥淋水填料的包装、运输、贮存、安装、验收以及其他方面的技术要求均按《DL/T742-2001》中有关规定执行。

综合质量符合电力部DL/T742-2001《冷却塔塑料部件技术条件》，可保质12年以上。

6、布水系统：不用树枝状而用环网状管网，水压平衡。

配水管材采用Q235管道。

管道之间的连接安全、稳妥可靠。

布水管路为热镀锌管道，钝化后再喷涂三遍船舶环氧树脂沥青漆。

喷头型式采用多层流式，它喷出的水滴群是立体球状，水滴细小均匀，在空中停留时间长，没有一般喷头的伞状水膜和空白无水区。

该喷头为ABS材质，加防松装置，耐水冲击，耐老化。

7、收水器：采用改性PVC多维收水器，这种产品收水效果好，漂水率控制在万分之五之内。

多维收水器呈迷宫状，气流在其内沿X、Y、Z三个方向多次拐弯，且界面大，故漂水率低，材质为改性PVC，片厚为0.8mm，强度高，整体性能好，牢固，易拆装。

气流阻力不大于2pa。

技术特点：节水环保：收水效率高，经国家权威检测部门现场测试表明该收水器收水效率按循环水量计其漂水损失可达0.05％以下，达到国外同类产品先进水平，使设备对周围环境的影响大大改善，使风机叶片高速旋转工作时避免切割高含湿量空气，叶片使用寿命可延长2～3年。

8、进水管：冷却塔生产厂家与冷却塔使用单位的接管分界线的塔上，见产品说明书上的图，按平焊钢板法兰（S311/32-30）Pg=1.0×106Pa加工。

长度一般为300mm。

9、水池：本塔下的水池及基础，预埋钢板等由用户负责，水池与塔的联接基础及荷载等，本产品说明书已标出，水位应在-0.25～0.3m为好。

10、噪音控制：符合国内低噪声要求，低转速大风扇，采用低噪音的电机和皮带减速机，风扇是宽幅流线形，风扇叶盘下加装消音道风罩，防止空气逆流，增加风量，减少风声，重力式散水设计，水膜分布均匀，间距大，不易阻塞结垢；重力自然落下的散水系统，压力低，水流速度缓慢，散水均匀，增加水流在散热片的停留时间，热交换效果最佳。

11、外形设计：结构紧凑，占地面积小，配合建筑物，造型美观。

12、金属结构件：用优质轻型结构钢加工成密实的支撑架，塔体牢固耐久。

加工后经热镀锌处理，提高了混热循环条件下的抗腐蚀能力，使用寿命长。

四、产品执行标准：GB7190—89 《玻璃钢纤维增强塑料冷却塔》NDGJ88—89 《冷却塔填料技术规定》GB7190.1—1997 《玻璃纤维增强塑料冷却塔第一部分：中小型玻璃钢纤维增强塑料冷却塔》GB7190.2—1997 《玻璃纤维增强塑料冷却塔第二部分：大型玻璃钢纤维境强塑料冷却塔》CD80A1—83 《机力通风冷却塔测试规范》GB/T50102-2003 《工业循环水冷却设计规范》DL/L742-2001 《冷却塔塑料部件技术条件》CECS118-2000 《冷却塔验收测试规程》五、冷却塔的维护保养说明：1、使用：（1）电源电压380伏、50HZ。

（2）塔附近按消防规范设消火栓，它可兼做冲洗填料底和水池沉积物之用。

（3）循环冷却水的浊度不大于50mg/l。

短时间不大于100 mg/l。
