三种衬底材料比较
三种LED衬底比较
对于制作LED芯片来说，衬底材料的选用是首要考虑的问题。
应该采用哪种合适的衬底，需要根据设备和LED器件的要求进行选择。
目前市面上一般有三种材料可作为衬底：·蓝宝石（Al2O3）·硅 (Si)碳化硅（SiC）[/url]蓝宝石衬底通常，GaN基材料和器件的外延层主要生长在蓝宝石衬底上。
蓝宝石衬底有许多的优点：首先，蓝宝石衬底的生产技术成熟、器件质量较好；其次，蓝宝石的稳定性很好，能够运用在高温生长过程中；最后，蓝宝石的机械强度高，易于处理和清洗。
因此，大多数工艺一般都以蓝宝石作为衬底。
图1示例了使用蓝宝石衬底做成的LED芯片。
图1 蓝宝石作为衬底的LED芯片使用蓝宝石作为衬底也存在一些问题，例如晶格失配和热应力失配，这会在外延层中产生大量缺陷，同时给后续的器件加工工艺造成困难。
蓝宝石是一种绝缘体，常温下的电阻率大于1011Ω·cm，在这种情况下无法制作垂直结构的器件；通常只在外延层上表面制作n型和p型电极（如图1所示）。
在上表面制作两个电极，造成了有效发光面积减少，同时增加了器件制造中的光刻和刻蚀工艺过程，结果使材料利用率降低、成本增加。
由于P型GaN掺杂困难，当前普遍采用在p型GaN上制备金属透明电极的方法，使电流扩散，以达到均匀发光的目的。
但是金属透明电极一般要吸收约30%~40%的光，同时GaN基材料的化学性能稳定、机械强度较高，不容易对其进行刻蚀，因此在刻蚀过程中需要较好的设备，这将会增加生产成本。
蓝宝石的硬度非常高，在自然材料中其硬度仅次于金刚石，但是在LED器件的制作过程中却需要对它进行减薄和切割（从400nm减到100nm左右）。
添置完成减薄和切割工艺的设备又要增加一笔较大的投资。
蓝宝石的导热性能不是很好（在100℃约为25W/（m·K））。
因此在使用LED器件时，会传导出大量的热量；特别是对面积较大的大功率器件，导热性能是一个非常重要的考虑因素。
半导体级硅单晶生长中不同衬底材料的比较研究
半导体级硅单晶生长中不同衬底材料的比较研究引言：半导体级硅单晶是电子、光电子和太阳能领域中非常重要的材料。
它的制备过程中的衬底材料选择对单晶质量和性能有着重要的影响。
本文将对常用的不同衬底材料在半导体级硅单晶生长中的比较研究进行探讨。
1. 石英衬底石英衬底是一种常用的衬底材料，具有优良的热稳定性和化学稳定性，以及低的热膨胀系数。
在半导体级硅单晶生长过程中，石英衬底可以提供良好的晶体质量，得到低缺陷密度的单晶。
此外，石英衬底具有高石英化温度，可使得晶体生长过程中的其他杂质在衬底上析出，从而降低单晶中杂质含量。
然而，石英衬底的缺点是其表面平整度较低，容易存在缺陷，对于器件制造而言可能会导致性能下降。
2. 陶瓷衬底陶瓷衬底是另一种常用的衬底材料，如氧化铝和氮化硅。
陶瓷衬底具有较高的热导率和良好的热稳定性。
在半导体级硅单晶生长中，陶瓷衬底可以提供较好的晶体质量，并有助于减少晶体中的缺陷密度。
此外，陶瓷衬底具有更高的表面平整度，能够得到更高质量的单晶。
然而，陶瓷衬底的缺点是制备成本较高，且较容易受到机械应力影响，需要更加精细的工艺控制。
3. 硅衬底硅衬底是半导体级硅单晶生长最常使用的衬底材料。
它具有与生长单晶相同的晶体结构和热膨胀系数，能够提供高质量的晶体生长条件。
硅衬底的优势在于制备成本较低且易于获得，且较为稳定。
此外，硅衬底的表面平整度较高，能够得到接近完美的单晶结构。
然而，硅衬底的缺点是在晶体生长过程中可能会存在相互作用，导致晶体质量下降。
4. 薄膜衬底薄膜衬底是新近发展起来的一种衬底材料，如镍薄膜或铂薄膜。
薄膜衬底具有较高的热稳定性和较低的热膨胀系数。
在半导体级硅单晶生长过程中，薄膜衬底能够提供高质量的晶体生长条件，并有助于减少晶体缺陷密度。
此外，薄膜衬底的优点在于制备成本较低且易于加工。
然而，薄膜衬底的缺点是在晶体生长过程中容易发生薄膜失效，需要采取更加严格的工艺控制。
结论：通过对不同衬底材料在半导体级硅单晶生长中的比较研究，我们可以看到每种衬底材料都有其独特的优缺点。
三种衬底材料比较
三种衬底材料比较对于制作LED芯片来说，衬底材料的选用是首要考虑的问题。
应该采用哪种合适的衬底，需要根据设备和LED器件的要求进行选择。
目前市面上一般有三种材料可作为衬底：·蓝宝石（Al2O3）·硅 (Si)碳化硅（SiC）蓝宝石衬底通常，GaN基材料和器件的外延层主要生长在蓝宝石衬底上。
蓝宝石衬底有许多的优点：首先，蓝宝石衬底的生产技术成熟、器件质量较好；其次，蓝宝石的稳定性很好，能够运用在高温生长过程中；最后，蓝宝石的机械强度高，易于处理和清洗。
因此，大多数工艺一般都以蓝宝石作为衬底。

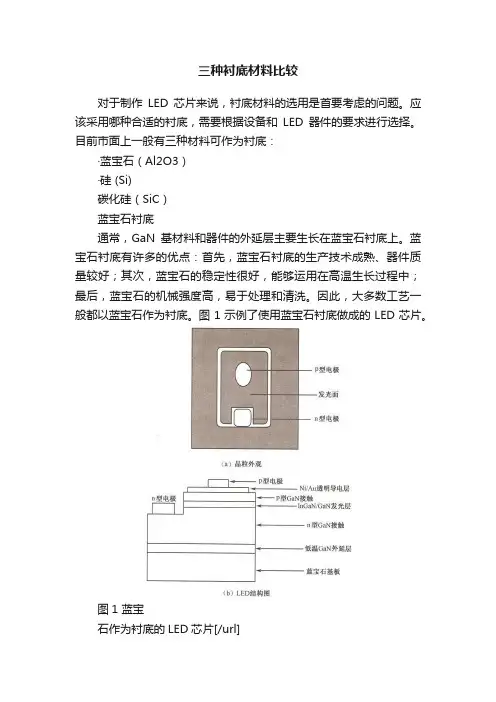

图1示例了使用蓝宝石衬底做成的LED芯片。
图1 蓝宝石作为衬底的LED芯片[/url]使用蓝宝石作为衬底也存在一些问题，例如晶格失配和热应力失配，这会在外延层中产生大量缺陷，同时给后续的器件加工工艺造成困难。
蓝宝石是一种绝缘体，常温下的电阻率大于1011Ω·cm，在这种情况下无法制作垂直结构的器件；通常只在外延层上表面制作n型和p型电极（如图1所示）。
在上表面制作两个电极，造成了有效发光面积减少，同时增加了器件制造中的光刻和刻蚀工艺过程，结果使材料利用率降低、成本增加。
由于P型GaN掺杂困难，当前普遍采用在p型GaN上制备金属透明电极的方法，使电流扩散，以达到均匀发光的目的。
但是金属透明电极一般要吸收约30%~40%的光，同时GaN基材料的化学性能稳定、机械强度较高，不容易对其进行刻蚀，因此在刻蚀过程中需要较好的设备，这将会增加生产成本。
蓝宝石的硬度非常高，在自然材料中其硬度仅次于金刚石，但是在LED器件的制作过程中却需要对它进行减薄和切割（从400nm减到100nm左右）。
添置完成减薄和切割工艺的设备又要增加一笔较大的投资。
蓝宝石的导热性能不是很好（在100℃约为25W/（m·K））。
因此在使用LED器件时，会传导出大量的热量；特别是对面积较大的大功率器件，导热性能是一个非常重要的考虑因素。
半导体衬底材料
半导体衬底材料
半导体材料是一种介于导体和绝缘体之间的材料，具有在特定条件下可以导电的特性。
在半导体器件制造中，衬底材料的选择对器件的性能和稳定性起着至关重要的作用。
本文将就半导体衬底材料的种类、特性及应用进行介绍。
一、硅衬底材料。
硅是目前最常用的半导体衬底材料。
它具有晶体结构稳定、机械性能优良、化学性能稳定等优点，因此被广泛应用于集成电路、太阳能电池等领域。
此外，硅衬底材料的加工工艺成熟，成本相对较低，因此在工业生产中得到了广泛应用。
二、氮化镓衬底材料。
氮化镓是一种新型的半导体材料，具有较宽的能隙、较高的饱和漂移速度等优点，因此在高频功率器件、蓝光LED等领域具有广阔的应用前景。
氮化镓衬底材料的发展对于提高器件的工作频率、降低功耗、提高亮度等方面具有重要意义。
三、碳化硅衬底材料。
碳化硅是一种具有高热导率、高击穿场强、高饱和漂移速度等优点的半导体材料，因此在高温、高频、高功率等极端环境下具有优异的性能。
碳化硅衬底材料被广泛应用于功率器件、射频器件等领域。
四、其他衬底材料。
除了上述几种常见的半导体衬底材料外，还有一些新型的衬底材料正在不断涌现，如氮化铝、磷化铟等。
这些新型材料具有特殊的物理特性，为器件的性能提升和新型器件的发展提供了新的可能性。
综上所述，半导体衬底材料是半导体器件制造中至关重要的一环，不同的衬底材料具有不同的特性和应用领域。
随着科技的不断进步，新型的半导体衬底材料也
在不断涌现，为半导体器件的发展带来了新的机遇和挑战。
我们期待着在未来能够看到更多更优秀的半导体衬底材料的应用，为人类的科技发展做出更大的贡献。
半导体衬底—集成电路工艺技术
半导体衬底—集成电路工艺技术半导体衬底是集成电路工艺技术中非常重要的一个环节，它相当于集成电路的基础材料，承载着芯片的各种功能。
在集成电路工艺中，半导体衬底起到了支撑和隔离的作用，保证了芯片的稳定性和可靠性。
本文将从半导体衬底的材料、制备和表面处理等方面，详细介绍半导体衬底在集成电路工艺技术中的重要性。
首先，半导体衬底的选择对集成电路的性能和可靠性有着重要影响。
常见的半导体衬底材料有硅(Si)和镓砷(GaAs)等，它们具有良好的导电性和半导体特性。
硅作为最常用的半导体材料，其价格低廉、晶体质量好、热稳定性和刻蚀性能较强，被广泛用于集成电路制造。
而镓砷则在高频器件和光电器件中表现出较强的优势。
其次，半导体衬底的制备工艺对芯片性能的影响也是不可忽视的。
制备半导体衬底的工艺主要包括晶体生长和衬底切片。
晶体生长通常有单晶生长和多晶生长两种方式，其中单晶生长技术可以制备出较高质量的单晶硅。
而衬底切片是将大块的单晶硅或其他材料切割成薄片，以满足集成电路制造的要求。
此外，半导体衬底的表面处理也是集成电路工艺中的关键步骤之一、半导体衬底的表面处理主要包括清洗、刻蚀和涂覆等工艺。
清洗可以去除衬底表面的杂质和污染物，保证表面的纯度；刻蚀可以改善衬底的表面形貌和平整度，提高集成电路的器件性能；涂覆则是将各种功能材料覆盖在衬底表面，制作出具有特定功能的结构和元件。
最后，随着集成电路工艺的不断发展和进步，半导体衬底的制备和工艺技术也在不断创新和完善。
例如，目前已经提出了一种新型的衬底材料，绝缘体衬底。
绝缘体衬底具有较低的电阻率和较好的绝缘性能，可以用于制备低功耗和高速的集成电路。
此外，还有一些新型的半导体材料，如碳化硅和氮化镓等，也被广泛应用于集成电路的制造。
总之，半导体衬底在集成电路工艺技术中起着至关重要的作用。
它不仅是芯片的基础材料，还承载着芯片的各种功能和性能。
通过选择合适的材料、优化制备工艺和表面处理技术，可以提高集成电路的性能和可靠性。
半导体衬底材料新的解决方案
半导体衬底材料新的解决方案
半导体衬底材料是半导体器件的基础，其性能直接影响到半导体器件的性能。
目前，硅（Si）和蓝宝石（Al2O3）是最常用的半导体衬底材料。
然而，随着半导体技术的发展，对半导体衬底材料的需求也在不断提高，需要寻找新的解决方案。
1. 硅碳化物（SiC）：硅碳化物是一种宽带隙半导体材料，具有高热导率、高电子饱和漂移速度和高击穿电场等优点。
因此，它被认为是下一代功率半导体的理想材料。
2. 氮化镓（GaN）：氮化镓是一种直接宽禁带半导体材料，具有高的电子饱和漂移速度和高的热导率。
因此，它被广泛应用于高频、高功率和高温环境下的半导体器件。
3. 磷化铟（InP）：磷化铟是一种窄禁带半导体材料，具有高的电子迁移率和高的光电转换效率。
因此，它被广泛应用于光电子设备。
4. 石墨烯：石墨烯是一种二维材料，具有高的电子迁移率和高的热导率。
因此，它被认为是下一代半导体器件的理想材料。
5. 其他新型半导体材料：如氧化锌（ZnO）、硫化镉（CdS）、硒化镉（CdSe）等，这些材料具有独特的光电性质，有望在光电设备中得到应用。
蓝宝石衬底、LED衬底“四剑客”布局如哪般!
蓝宝石衬底、LED衬底“四剑客”布局如哪般！来源微信公众号：蓝宝石材料蓝宝石材料资讯公众号，每天晚上10点左右推送，都是精华内容哦。
目前用于LED产业化的衬底主要有蓝宝石（Al2O3）、SiC和Si，Cree公司用SiC为衬底，东芝公司宣布8″的硅衬底生长LED将于2013年产业化，其余的大部分以蓝宝石为主。
全球生产蓝宝石衬底有130多家，其中有80多家是近两年加入的。
2012年的需求量约9600万片（以2″计算），其中蓝宝石图形化衬底（PSS）占70%~80%，目前仍以2″和4″衬底片为主，由于同样面积的6″晶片比2″晶片要多出52%芯片，所以预测几年后将以6″为主。
由于生产能力过大，供大于求，致使蓝宝石晶片价格大幅度下降，大约为每片7~8美元。
在蓝宝石晶体生长上大部分采用A轴向生长，取出C轴向的晶片，材料利用率过低，2″为35%左右，6″约为20%。
据有资料显示：采用CHES法直接按C轴向生长，材料利用率可达75%，而且减少了张力和应力，从而降低了衬底晶片的弯曲度和翘曲度，因此，极大提高了蓝宝石衬底的生产效率、晶片质量及降低成本。
近几年全球正在研究很多LED的新衬底，取得了很大成果。
中国生产蓝宝石衬底的企业约50家，其中已投产约30家左右，生产能力已达1亿片/年（以2″计算），超过全球的需求量。
而且由于蓝宝石企业直接生产PSS衬底的不多，企业的竞争力较差，企业走向转型、整合、兼并是必然的。
另外，还有山东华光采用SiC衬底生长LED，南昌晶能采用6″的Si衬底生长LED，均取得较好成果。
蓝宝石衬底（1）图形衬底衬底是支撑外延薄膜的基底，由于缺乏同质衬底，GaN基LED一般生长在蓝宝石、SiC、Si等异质衬底之上。
发展至今，蓝宝石已经成为性价比最高的衬底，使用最为广泛。
由于GaN的折射率比蓝宝石高，为了减少从LED出射的光在衬底界面的全发射，目前正装芯片一般都在图形衬底上进行材料外延以提高光的散射。
半导体衬底材料
半导体衬底材料半导体材料是一种介于导体和绝缘体之间的材料，它的电导率介于导体和绝缘体之间。
作为半导体器件的基础材料，半导体衬底材料在电子、光电子、微电子和信息技术领域有着广泛的应用。
本文将就半导体衬底材料的种类、特性及应用进行详细介绍。
半导体衬底材料的种类。
半导体衬底材料种类繁多，常见的有硅、砷化镓、氮化镓等。
其中，硅是最常用的半导体衬底材料，因其丰富的资源、良好的热稳定性和成熟的加工工艺而被广泛应用于集成电路、太阳能电池等领域。
砷化镓和氮化镓则因其优异的电子特性而在高频、光电子器件中得到广泛应用。
半导体衬底材料的特性。
半导体衬底材料的特性主要包括电学特性、光学特性、力学特性等。
在电学特性方面，半导体衬底材料通常具有一定的载流子浓度和迁移率，这直接影响着器件的性能。
在光学特性方面，半导体衬底材料对于光的吸收、反射和透射等特性也具有重要影响。
此外，力学特性如材料的机械强度、热膨胀系数等也是衬底材料选择的重要考量因素。
半导体衬底材料的应用。
半导体衬底材料在电子器件、光电子器件、微电子器件等领域有着广泛的应用。
在集成电路领域，硅衬底是最为常见的选择，而在光电子器件领域，砷化镓和氮化镓则有着重要的应用价值。
此外，半导体衬底材料还被广泛应用于太阳能电池、光电探测器、激光器等领域。
总结。
半导体衬底材料作为半导体器件的基础材料，在现代电子、光电子、微电子和信息技术领域发挥着重要作用。
不同种类的半导体衬底材料具有不同的特性和应用领域，因此在实际应用中需要根据具体的需求进行选择。
随着科技的不断发展，相信半导体衬底材料将会有更广阔的应用前景。
led衬底选用
LED衬底-LED衬底材料选用的比较关键字：LED衬底，LED衬底材料添加时间：2010-4-19 在LED晶圆(LED外延片)制程方面，不同的衬底材料，需要不同的磊晶（晶圆生长）技术、芯片加工技术和封装技术，LED衬底材料决定了半导体照明技术的发展路线。
LED灯衬底材料的选择主要取决于以下9个方面，衬底的选择要同时满足全部应该有的好特性。
所以，目前只能通过外延生长技术的变更和器件加工制程的调整来适应不同衬底上的半导体发光器件的研发和生产。
用于氮化镓研究的衬底材料比较多，但是能用于生产的衬底目前只有二种，即蓝宝石Al2O3和碳化硅SiC衬底。
如果我们来看LED衬底材料，好的材料应该有的特性如下：1、结构特性好，晶圆材料与衬底的晶体结构相同或相近、晶格常数失配度小、结晶性能好、缺陷密度小。
2、接口特性好，有利于晶圆料成核且黏附性强。
3、化学稳定性好，在晶圆生长的温度和气氛中不容易分解和腐蚀。
4、热学性能好，包括导热性好和热失配度小。
5、导电性好，能制成上下结构。
6、光学性能好，制作的器件所发出的光被衬底吸收小。
7、机械性能好，器件容易加工，包括减薄、抛光和切割等。
8、价格低廉。
9、大尺寸，一般要求直径不小于2英吋。
一般说来，LED衬底还有哪些呢？1、氮化镓衬底用于氮化镓生长的最理想的衬底自然是氮化镓单晶材料，这样可以大大提高晶圆膜的晶体质量，降低位错密度，提高器件工作寿命，提高发光效率，提高器件工作电流密度。
可是，制备氮化镓体单晶材料非常困难，到目前为止尚未有行之有效的办法。
有研究人员通过HVPE方法在其它衬底(如Al2O3、SiC、LGO)上生长氮化镓厚膜，然后通过剥离技术实现衬底和氮化镓厚膜的分离，分离后的氮化镓厚膜可作为外延用的衬底。
这样获得的氮化镓厚膜优点非常明显，即以它为衬底外延的氮化镓薄膜的位错密度，比在Al2O3、SiC上外延的氮化镓薄膜的位错密度要明显低；但价格昂贵。
因而氮化镓厚膜作为半导体照明的衬底之用受到限制。
led芯片的原材料
led芯片的原材料
LED芯片的原材料包括以下几种：
1. 衬底材料：通常采用蓝宝石（sapphire）或硅（silicon）作为衬底材料，其具有高热导性和良好的电绝缘性能，用于支持LED芯片的构造。
2. 流片材料：通常使用砷化镓（Gallium Arsenide，GaAs），砷化铟镓（Indium Gallium Arsenide，InGaAs）和砷化铟镓镓（Indium Gallium Nitride，InGaN）等半导体材料来制造LED 芯片。
3. 推向材料：LED芯片的推向材料主要是高纯度的红磷（Phosphor），用于将基础的蓝色LED发出的蓝光转换为其他颜色的光，例如白光LED中常用的黄磷。
4. 金属电极材料：常用的LED芯片电极材料是金属合金，如多元合金（alloy）和银（silver），用于提供电子和空穴注入的电流路径。
5. 封装材料：封装材料主要用于保护LED芯片以及提供灯泡的外壳。
常见的封装材料有环氧树脂（epoxy resin）和硅胶（silicone），它们具有良好的电绝缘性和耐热性能。
以上是LED芯片的一些常见原材料，不同类型的LED芯片可能使用不同的材料组合来实现不同的发光特性和性能。
半导体衬底材料
半导体衬底材料
半导体衬底材料是半导体器件制造中至关重要的一环。
它是指在半导体工艺中
用来生长晶体的基底材料，其质量和性能直接影响到最终器件的性能和稳定性。
常见的半导体衬底材料包括硅、碳化硅、氮化镓等。
硅是最常用的半导体衬底材料之一。
它具有丰富的资源、良好的热导性和化学
稳定性，因此被广泛应用于集成电路、光伏等领域。
然而，硅衬底材料也存在一些缺点，比如晶格不匹配、热膨胀系数大等，这些都会限制其在一些高性能器件中的应用。
碳化硅是另一种重要的半导体衬底材料。
它具有优异的热导性、化学稳定性和
机械性能，尤其适用于高频、高温、高功率器件。
碳化硅衬底材料的引入，使得一些传统硅基器件在性能上得到了显著提升，同时也拓展了半导体器件的应用范围。
氮化镓作为Ⅲ-Ⅴ族半导体材料，具有较大的带隙、高电子迁移率和较高的饱
和漂移速度，因此在微波、射频、光电等领域有着广泛的应用。
氮化镓衬底材料的引入，使得一些高频、高功率、高亮度的器件得到了极大的改善，同时也推动了半导体器件的不断创新。
除了以上几种常见的半导体衬底材料外，还有一些新型材料不断涌现，比如氮
化铝、碳化铝等。
这些新型材料在特定领域具有独特的优势，为半导体器件的发展带来了新的机遇和挑战。
总的来说，半导体衬底材料的选择对器件的性能和稳定性有着至关重要的影响。
随着科学技术的不断进步，人们对半导体材料的需求也在不断提高，因此半导体衬底材料的研究和开发仍然具有重要的意义。
相信在不久的将来，会有更多新型材料的涌现，为半导体器件的发展带来更多的可能性。
led 材料
led 材料LED材料LED（Light Emitting Diode，发光二极管）是一种能够将电能转化为可见光的半导体器件。
它不同于常见的发光体，如白炽灯泡或荧光灯管，LED具有高效、耐用、可靠、环保等优点，因此被广泛应用于各个领域。
LED的材料是构成LED器件的重要组成部分。
以下是常见的LED材料：1. 半导体材料：LED的核心是半导体材料，通常使用硒化镓（GaN）和磷化镓（InGaN）合金作为主要半导体材料。
硒化镓和磷化镓具有较高的能隙，使得LED能够发出可见光。
其中，硒化镓主要用于蓝色和绿色LED，而磷化镓用于制造黄色和红色LED。
近年来，氮化铟（InN）和氮化铟镓（InGaN）等新型材料也被广泛研究和应用，以提高LED的性能。
2. 衬底材料：衬底是用于生长LED器件的基底，主要作用是提供一个晶格和温度友好的平台，以使得半导体材料能够正常生长。
常用的衬底材料包括蓝宝石（sapphire）、氮化镓（GaN）和碳化硅（SiC）等。
其中，蓝宝石和氮化镓属于硬性衬底，可用于制造蓝色和绿色LED。
碳化硅是一种较新的衬底材料，具有高导热性和低电阻特性，适用于高功率LED的制造。
3. 包埋材料：为了保护半导体材料免受外界环境的影响，LED通常需要使用包埋材料进行封装。
包埋材料通常使用环氧树脂或聚光酯等有机材料，具有良好的透光性和机械性能。
此外，包埋材料还可以起到折射、反射和散射光线的作用，以提高LED的发光效率。
4. 电极材料：电极是将电流引入LED器件的关键部分。
常见的电极材料是金属，如铝（Al）和银（Ag）。
铝通常用于n 型区域的电极，而银用于p型区域的电极。
电极材料需要具有良好的导电性和稳定性，以确保LED器件的正常工作。
综上所述，LED材料是构成LED器件的关键组成部分。
随着半导体材料和封装材料的不断发展，LED的性能和品质不断提高，对于能源节约和环境保护有着重要的意义。
未来，LED 材料的研究和应用将更加广泛，为节能照明、显示技术和光电子器件等领域带来更多的突破。
LED芯片衬底材料
LED芯片衬底材料【摘要】衬底材料作为半导体照明产业的技术发展的基石，是半导体产业的核心，具有重要地位。
本文对适合于LED芯片衬底材料的蓝宝石，硅，碳化硅，氮化镓等从材料本身的特性出发，阐述了各种衬底材料的优缺点和未来发展趋势。
【关键词】LED照明蓝宝石衬底硅衬底碳化硅衬底氮化镓衬底1 引言LED照明即是发光二极管照明，是一种半导体固体发光器件。
它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。
LED照明产品就是利用LED作为光源制造出来的照明器具。
由于LED的寿命长，安全可靠，环保节能，色彩多样，所以自从LED发明以来，很快就获得世人的认可。
全球都投入了大量的人力、财力去研究和开发。
我国LED产业起步于20世纪70年代，经过40多年的发展，中国LED产业已初步形成了包括LED外延片的生产、LED芯片的制备、LED芯片的封装以及LED产品应用在内的较为完整的产业链。
在“国家半导体照明工程”的推动下，我国LED下游产业有了长足的发展，但是上游的LED产业仍然需要进一步的投入，以赶上日本，美国和欧洲。
2 衬底材料的要求当今大部分的芯片是GaN，GaN的生长方法有很多种，但是由于尚未解决单晶生产工艺，目前还是在衬底上进行外延生长，是依靠有机金属气象沉积法在相关的异型支撑衬底上生长的[1]。
这样，衬底材料的选用就是我们首要考虑的问题。
要想采用哪种合适的衬底，需要根据设备和LED器件的要求进行选择[2]。
目前来说，好的衬底材料应该有以下九方面的特性：（1）结构特性好，晶圆材料与衬底的晶体结构相同或相近、晶格常数失配度小、结晶性能好、缺陷密度小。
（2）接口特性好，有利于晶圆料成核且黏附性强。
（3）化学稳定性好，在晶圆生长的温度和气氛中不容易分解和腐蚀。
（4）热学性能好，要具备良好的导热性。
（5）导电性好，有利于衬底电极的制备[3]。
蓝宝石衬底介绍
蓝宝石衬底介绍led用衬底材料一般有蓝宝石衬底，碳化硅衬底及硅衬底三种，其中蓝宝石衬底应用最广泛，因为其加工方法以及加工成本等与其他两种相比较都有不小的优势。
虽说在晶格匹配上面是氮化镓衬底砷化镓衬底最为匹配，但其生产加工方法要比碳化硅及硅等都更难上加难。
目前，GaN基LED的衬底材料很多，但可用于商业化的衬底只有蓝宝石和碳化硅两种。
Gan、Si和ZnO等其他衬底仍处于研发阶段，离工业化还有一定距离。
一、红黄光led红色LED主要有gap（二元系）、AlGaAs（三元系）和AlGaInP（四元系）。
Gap和GaAs主要用作衬底，蓝宝石Al 2O 3和硅衬底尚未工业化。
1、gaas衬底：在使用lpe生长红光led时，一般使用algaas外延层，而使用mocvd生长红黄光led时，一般生长alingap外延结构。
外延层生长在gaas衬底上，由于晶格匹配，容易生长出较好的材料，但缺点是其吸收这一波长的光子，布拉格反射镜或晶片键合技术被用于消除这种额外的技术问题。
2.Gap衬底：当使用LPE生长红色和黄色LED时，通常使用Gap外延层，波长范围为565-700nm；当使用VPE生长红色和黄色LED时，生长GaAsP外延层，波长在630-650nm之间；当使用MOCVD时，通常会生长AlInGaP外延结构。
这种结构解决了GaAs衬底光吸收的缺点，直接在透明衬底上生长LED结构，但缺点是晶格失配。
生长InGaP和AlGaInP结构需要缓冲层。
此外，基于gap的iii-n-v材料体系也引起了广泛的兴趣。
这种材料结构不仅可以改变带宽，而且当只添加0.5%的氮时，也可以改变带隙从间接到直接，并且在红色区域（650 nm）有很强的发光效应。
使用这种结构制造led，可以从Gan P晶格匹配异质结构一步外延形成led结构，并且可以省略GaAs衬底去除和晶圆键合透明衬底的复杂过程。
二、蓝绿光led用于氮化镓研究的衬底材料很多，但只有两种可用于生产的衬底，即蓝宝石al2o3和碳化硅SiC。
LED衬底材料
LED衬底材料氮化物衬底材料的评价因素及研究与开发GaN、AlN、InN及其合金等材料，是作为新材料的GaN系材料。
对衬底材料进行评价，要就衬底材料综合考虑其因素，寻找到更加合适的衬底是作为发展GaN基技术的重要目标。
一、评价衬底材料综合考虑因素评价衬底材料要综合考虑以下的几个因素：（1）衬底与外延膜的晶格匹配衬底材料和外延膜晶格匹配很重要。
晶格匹配包含二个内容：·外延生长面内的晶格匹配，即在生长界面所在平面的某一方向上衬底与外延膜的匹配；·沿衬底表面法线方向上的匹配。
（2）衬底与外延膜的热膨胀系数匹配热膨胀系数的匹配也很重要，外延膜与衬底材料在热膨胀系数上相差过大不仅可能使外延膜质量下降，还会在器件工作过程中，由于发热而造成器件的损坏。
（3）衬底与外延膜的化学稳定性匹配衬底材料需要有相当好的化学稳定性，不能因为与外延膜的化学反应使外延膜质量下降。
（4）材料制备的难易程度及成本的高低考虑到产业化发展的需要，衬底材料的制备要求简洁，而且其成本不宜很高。
二、InN的外延衬底材料的研究与开发InN的外延衬底材料就现在来讲有广泛应用的，其中有：InN；α－Al2O3(0001)；6H-SiC；MgAl2O4(111)；LiAlO2和LiGaO2；MgO；Si；GaAs(111)等。
Ⅲ-Ⅴ族化合物，例如，GaN、AlN、InN，这些材料都有二种结晶形式：一种是立方晶系的闪锌矿结构，而另一种是六方晶系的纤锌矿结构。
以蓝光辐射为中心形成研究热点的是纤锌矿结构的氮化镓、氮化铝、氮化铟，而且主要是氮化镓、氮化铝、氮化铟的固溶体。
这些材料的禁带是直接跃迁型，因而有很高的量子效率。
用氮化镓、氮化铝、氮化铟这三种材料按不同组份和比例生成的固溶体，其禁带宽度可在2.2eV到6.2eV之间变化。
这样，用这些固溶体制造发光器件，是光电集成材料和器件发展的方向。
（1）InN和GaN因为异质外延氮化物薄膜通常带来大量的缺陷，缺陷损害了器件的性能。

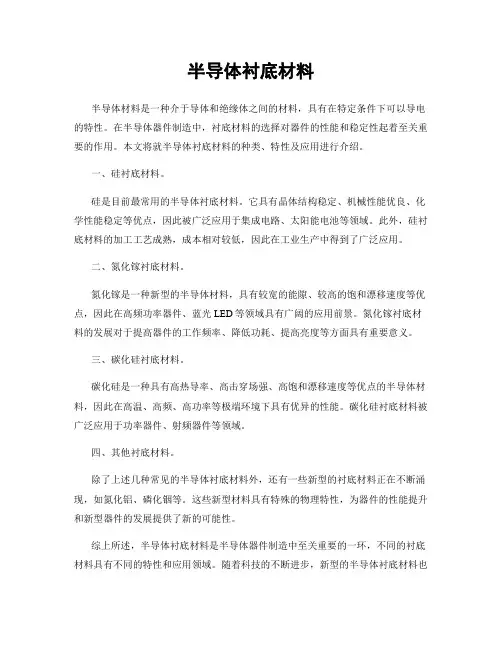

半导体衬底材料
半导体衬底材料半导体材料是一种电阻介于导体和绝缘体之间的材料，通常用于制造电子器件和集成电路。
而半导体器件的性能很大程度上取决于半导体衬底材料的选择。
在半导体工业中，常用的半导体衬底材料包括硅、氮化镓、碳化硅等。
本文将就这些常见的半导体衬底材料进行介绍和分析。
硅。
硅是目前半导体工业中最常用的衬底材料，其优点在于成本低廉、晶体质量好、加工工艺成熟等。
此外，硅材料在制造过程中也相对容易控制，能够实现微细加工和集成。
因此，硅衬底材料被广泛应用于集成电路、太阳能电池等领域。
氮化镓。
氮化镓是一种III-V族化合物半导体材料，其晶体结构稳定，具有较高的电子迁移率和较大的能隙。
因此，氮化镓衬底材料适用于制造高频、高功率电子器件，如射频功率放大器、微波器件等。
此外，氮化镓材料还被广泛应用于LED、LD等光电器件领域。
碳化硅。
碳化硅是一种新型的半导体材料，具有优异的热稳定性、耐辐照性和高电场饱和漂移速度等特点。
碳化硅衬底材料适用于制造高温、高频、高功率电子器件，如功率MOSFET、功率二极管等。
此外，碳化硅材料还被广泛应用于光电器件和传感器领域。
总结。
在半导体器件的制造过程中，选择合适的半导体衬底材料对于器件性能至关重要。
不同的衬底材料具有不同的特性和适用范围，制造工艺和设备也会有所差异。
因此，在实际应用中，需要根据具体的器件要求和制造工艺选择合适的半导体衬底材料，以确保器件性能和可靠性。
随着半导体工业的不断发展，相信会有更多新型的半导体衬底材料出现，为半导体器件的制造和应用带来新的发展机遇。
碳化硅和碳化硅衬底材料
碳化硅和碳化硅衬底材料
碳化硅和碳化硅衬底材料是现代制造业中使用广泛的一种材料。
它们具有高强度，高导热性，高化学稳定性等优异性能，因此被广泛
应用于各种领域，如电子、航空航天、半导体等。
首先，让我们了解一下碳化硅。
碳化硅是一种陶瓷材料，由碳和
硅元素组成。
它具有极高的熔点和硬度，能够抵抗高温，化学腐蚀和
机械磨损，因此被广泛应用于高温热电转换、电子元器件、光学器件、发动机部件等领域。
此外，碳化硅具有较高的导热系数，因此也可用
于热沉、散热器等应用。
随着碳化硅的广泛应用，碳化硅衬底材料也应运而生。
碳化硅衬
底是一种基板，由高纯度碳化硅材料制成。
它具有很好的热导性和化
学稳定性，被广泛应用于光电、半导体、航空航天等领域。
在光电行
业中，碳化硅衬底用于制造LED芯片和激光光源。
在半导体领域中，
碳化硅衬底则用于生产高功率电子元件、高亮度LED芯片等。
以上是碳化硅和碳化硅衬底的概述，接下来介绍它们的制造过程。
碳化硅制造普遍采用两种方法，一种是热解法，一种是反应烧结法。
热解法是将有机硅化合物放入高温炉中进行热解，得到碳化硅。
反应
烧结法是利用碳和硅颗粒在高温下形成化合物，再进行烧结制造。
碳
化硅衬底的制造主要是将纯碳化硅材料烧结而成。
具体步骤包括材料
制备、成型、烧结和加工等。
总之，碳化硅和碳化硅衬底是具有广泛应用前景的高性能材料，
随着科技进步和现代制造行业的发展，它们将在各个领域展现其优异
性能。
sic衬底等级分类
sic衬底等级分类1. 3C-SIC衬底3C-SIC衬底是一种具有立方晶体结构的SIC衬底。
它具有较低的杂质含量和较高的晶体质量，表现出良好的电学和热学性能。
3C-SIC 衬底通常用于制造功率电子器件、光电子器件和传感器等应用领域。
2. 4H-SIC衬底4H-SIC衬底是一种具有四方晶体结构的SIC衬底。
它具有较高的晶体质量和较好的热传导性能，被广泛应用于高功率、高频率和高温度的电子器件制造。
4H-SIC衬底被认为是目前最适合制造高压、高频率功率器件的衬底材料。
3. 6H-SIC衬底6H-SIC衬底是一种具有六方晶体结构的SIC衬底。
它具有优异的机械强度和化学稳定性，被广泛应用于高温、高压力和强腐蚀环境下的电子器件制造。
6H-SIC衬底在航空航天、能源和化工等领域具有重要的应用价值。
除了以上三种主要的SIC衬底等级，还存在其他一些特殊的SIC衬底等级，如2H-SIC衬底和15R-SIC衬底。
它们在晶体结构和性能方面有所差异，适用于特定的应用需求。
SIC衬底等级的分类主要基于晶体结构和性能特点。
不同的等级适用于不同的电子器件制造需求。
例如，对于功率电子器件，需要具有较高的电导率和热传导性能的4H-SIC衬底；而对于光电子器件，需要更好的光学性能和表面光洁度的3C-SIC衬底更为合适。
SIC衬底等级的选择还取决于制造成本和可用性。
一般来说，高等级的SIC衬底具有更高的制造成本和较低的可用性，因为其晶体质量要求更高。
因此，根据具体的应用需求和经济考虑，选择适当的SIC衬底等级是非常重要的。
SIC衬底的制备技术也在不断发展，以提高晶体质量和降低制造成本。
目前，主要的制备方法包括物理气相沉积（PVD）、化学气相沉积（CVD）和熔融法等。
这些方法可以根据不同的材料需求和制备条件选择合适的SIC衬底等级。
SIC衬底是一种重要的材料，用于制造各种电子器件。
不同的SIC 衬底等级具有不同的晶体结构和性能特点，适用于不同的应用需求。
晶圆衬底材料
晶圆衬底材料晶圆衬底材料晶圆衬底材料是半导体制造过程中的重要组成部分，它扮演着支撑和保护晶体管结构的关键角色。
本文将介绍晶圆衬底材料的种类、特性以及在半导体制造中的应用。
一、晶圆衬底材料的种类晶圆衬底材料的种类繁多，常见的有硅、砷化镓、氮化镓等。
其中，硅是最常用的晶圆衬底材料，因其丰富的资源、良好的热导性和机械强度而备受青睐。
砷化镓和氮化镓则具有优异的电子特性，适用于高频和高功率应用。
二、晶圆衬底材料的特性1. 硅衬底材料：硅具有良好的热导性和机械强度，能够有效地散热并提供结构支撑。
此外，硅还具有较高的折射率，有利于光学器件的制造。
2. 砷化镓衬底材料：砷化镓具有较高的电子迁移率和较小的能带间隙，适用于高频和高功率应用。
此外，砷化镓还具有较好的热导性和机械强度。
3. 氮化镓衬底材料：氮化镓具有较高的电子迁移率和较大的能带间隙，适用于高频和高功率应用。
此外，氮化镓还具有优异的热导性和机械强度。
三、晶圆衬底材料在半导体制造中的应用晶圆衬底材料在半导体制造中起到了至关重要的作用。
以下是晶圆衬底材料在不同工艺步骤中的应用示例：1. 衬底生长：在衬底生长过程中，晶圆衬底材料提供了一个稳定的基底，用于晶体生长。
通过控制衬底材料的性质，可以调节晶体的结构和性能。
2. 掺杂和扩散：在掺杂和扩散过程中，晶圆衬底材料作为掺杂源或扩散源，向晶体中引入所需的杂质或扩散物质。
这些杂质或扩散物质将改变晶体的电学性质。
3. 制备晶体管结构：晶圆衬底材料提供了晶体管结构的基础。
通过在衬底上沉积不同的材料层，可以形成晶体管的源极、漏极和栅极等结构。
4. 光学器件制造：晶圆衬底材料的折射率和透明性对光学器件的性能至关重要。
通过选择合适的衬底材料，可以实现光学器件的高效率和高性能。
综上所述，晶圆衬底材料在半导体制造中具有重要的地位和作用。
不同的衬底材料具有不同的特性和应用领域，制造商需要根据具体需求选择合适的材料。
随着半导体技术的不断发展，晶圆衬底材料的研究和创新将继续推动半导体产业的进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于制作LED芯片来说，衬底材料的选用是首要考虑的问题。
应该采用哪种合适的衬底，需要根据设备和LED器件的要求进行选择。
目前市面上一般有三种材料可作为衬底：
·蓝宝石（Al2O3）
·硅 (Si)
碳化硅（SiC）
蓝宝石衬底
通常，GaN基材料和器件的外延层主要生长在蓝宝石衬底上。
蓝宝石衬底有许多的优点：首先，蓝宝石衬底的生产技术成熟、器件质量较好；其次，蓝宝石的稳定性很好，能够运用在高温生长过程中；最后，蓝宝石的机械强度高，易于处理和清洗。
因此，大多数工艺一般都以蓝宝石作为衬底。
图1示例了使用蓝宝石衬底做成的LED芯片。
图1 蓝宝
石作为衬底的LED芯片[/url]
使用蓝宝石作为衬底也存在一些问题，例如晶格失配和热应力失配，这会在外延层中产生大量缺陷，同时给后续的器件加工工艺造成困难。
蓝宝石是一种绝缘体，常温下的电阻率大于1011Ω·cm，在这种情况下无法制作垂直结构的器件；通常只在外延层上表面制作n型和p型电极（如图1所示）。
在上表面制作两个电极，造成了有效发光面积减少，同时增加了器件制造中的光刻和刻蚀工艺过程，结果使材料利用率降低、成本增加。
由于P型GaN掺杂困难，当前普遍采用在p型GaN上制备金属透明电极的方法，使电流扩散，以达到均匀发光的目的。
但是金属透明电极一般要吸收约30%~40%的光，同时GaN基材料的化学性能稳定、机械强度较高，不容易对其进行刻蚀，因此在刻蚀过程中需要较好的设备，这将会增加生产成本。
蓝宝石的硬度非常高，在自然材料中其硬度仅次于金刚石，但是在LED器件的制作过程中却需要对它进行减薄和切割（从400nm减到100nm左右）。
添置完成减薄和切割工艺的设备又要增加一笔较大的投资。
蓝宝石的导热性能不是很好（在100℃约为25W/（m·K））。
因此在使用LED器件时，会传导出大量的热量；特别是对面积较大的大功率器件，导热性能是一个非常重要的考虑因素。
为了克服以上困难，很多人试图将GaN光电器件直接生长在硅衬底上，从而改善导热和导电性能。
硅衬底
目前有部分LED芯片采用硅衬底。
硅衬底的芯片电极可采用两种接触方式，分别是L接触（Laterial-contact ,水平接触）和 V接触（Vertical-contact，垂直接触），以下简称为L型电极和V型电极。
通过这两种接触方式，LED芯片内部的电流可以是横向流动的，也可以是纵向流动的。
由于电流可以纵向流动，因此增大了LED的发光面积，从而提高了LED的出光效率。
因为硅是热的良导体，所以器件的导热性能可以明显改善，从而延长了器件的寿命。
碳化硅衬底
碳化硅衬底（美国的CREE公司专门采用SiC材料作为衬底）的LED芯片电极是L型电极，电流是纵向流动的。
采用这种衬底制作的器件的导电和导热性能都非常好，有利于做成面积较大的大功率器件。
采用碳化硅衬底的LED芯片如图2所示。
图2 采用蓝宝石衬底与碳化硅衬底的LED芯片[/url]
碳化硅衬底的导热性能（碳化硅的导热系数为490W/(m·K)）要比蓝宝石衬底高出10倍以上。
蓝宝石本身是热的不良导体，并且在制作器件时底部需要使用银胶固晶，这种银胶的传热性能也很差。
使用碳化硅衬底的芯片电极为L型，两个电极分布在器件的表面和底部，所产生的热量可以通过电极直接导出；同时这种衬底不需要电流扩散层，因此光不会被电流扩散层的材料吸收，这样又提高了出光效率。
但是相对于蓝宝石衬底而言，碳化硅制造成本较高，实现其商业化还需要降低相应的成本。
三种衬底的性能比较
前面的内容介绍的就是制作LED芯片常用的三种衬底材料。
这三种衬底材料的综合性能比较可参见表1。
除了以上三种常用的衬底材料之外，还有GaAS、AlN、ZnO等材料也可作为衬底，通常根据设计的需要选择使用。
衬底材料的评价
1．衬底与外延膜的结构匹配：外延材料与衬底材料的晶体结构相同或相近、晶格常数失配小、结晶性能好、缺陷密度低；
2．衬底与外延膜的热膨胀系数匹配：热膨胀系数的匹配非常重要，外延膜与衬底材料在热膨胀系数上相差过大不仅可能使外延膜质量下降，还会在器件工作过程中，由于发热而造成器件的损坏；
3．衬底与外延膜的化学稳定性匹配：衬底材料要有好的化学稳定性，在外延生长的温度和气氛中不易分解和腐蚀，不能因为与外延膜的化学反应使外延膜质量下降；
4．材料制备的难易程度及成本的高低：考虑到产业化发展的需要，衬底材料的制备要求简洁，成本不宜很高。
衬底尺寸一般不小于2英寸。
当前用于GaN基LED的衬底材料比较多，但是能用于商品化的衬底目前只有两种，即蓝宝石和碳化硅衬底。
其它诸如GaN、Si、ZnO衬底还处于研发阶段，离产业化还有一段距离。
氮化镓：
用于GaN生长的最理想衬底是GaN单晶材料，可以大大提高外延膜的晶体质量，降低位错密度，提高器件工作寿命，提高发光效率，提高器件工作电流密度。
但是制备GaN体单晶非常困难，到目前为止还未有行之有效的办法。
氧化锌：
ZnO之所以能成为GaN外延的候选衬底，是因为两者具有非常惊人的相似之处。
两者晶体结构相同、晶格识别度非常小，禁带宽度接近（能带不连续值小，接触势垒小）。
但是，ZnO作为GaN外延衬底的致命弱点是在GaN外延生长的温度和气氛中易分解和腐蚀。
目前，ZnO半导体材料尚不能用来制造光电子器件或高温电子器件，主要是材料质量达不到器件水平和P型掺杂问题没有得到真正解决，适合ZnO基半导体材料生长的设备尚未研制成功。
蓝宝石：
用于GaN生长最普遍的衬底是Al2O3。
其优点是化学稳定性好，不吸收可见光、价格适中、制造技术相对成熟。
导热性差虽然在器件小电流工作中没有暴露明显不足，却在功率型器件大电流工作下问题十分突出。
碳化硅：
SiC作为衬底材料应用的广泛程度仅次于蓝宝石，目前还没有第三种衬底用于GaNLED的商业化生产。
SiC衬底有化学稳定性好、导电性能好、导热性能好、不吸收可见光等，但不足方面也很突出，如价格太高，晶体质量难以达到Al2O3和Si那么好、机械加工性能比较差，另外，SiC衬底吸收380纳米以下的紫外光，不适合用来研发380纳米以下的紫外LED。
由于SiC衬底有益的导电性能和导热性能，可以较好地解决功率型GaNLED器件的散热问题，故在半导体照明技术领域占重要地位。
同蓝宝石相比，SiC与GaN外延膜的晶格匹配得到改善。
