关于电磁炉维修的总结

关于电磁炉维修的总结
1、不停地检测锅具，但不能进入正常加热状态
不停地检测锅具，说明电磁炉能启动检锅程序，且也能给单片机返回检锅信号。

单片机判断有锅后随即启动加热程序，若此时电流检测电路输出的信号幅度值仍较低
（低于有锅时的阈值），单片机会误判为无锅，再次运行检锅程序，如此反复，
从而形成本故障。

2、美的电磁炉mc-sp1915型号反复不停的检锅-加热-检锅-加热。

300v、5v、18v正常5uf也换了。

能加热说明同步回路是好的，重点查电流取向回路的４个二级管是否有短路或开路。

换一换电位器，就是调整功率大小的电位器，一般是他的原因。

看下电流互感器次级。

正常为450欧。

3、[电磁炉] 电磁炉不停地检测锅具，但不能进入正常加热状态
故障原因分析
正常情况下，开机后，单片机发出书微妙的检锅脉冲，通过电流检测电路反馈回电流检测信号，若无锅，单片机仍将发出数十秒的检锅脉冲，若仍未检测到锅具，单片机将发发出停机指令；若检测到锅具，则单片机输出对应档位的pwm脉冲，征集进入正常加热状态。

不停地检测锅具，说明电磁炉能启动检测程序，且也能给单片机返回检锅信号。

单片机判断有锅后随即启动加热程序，若此时电流检测电路输出的信号幅度值仍较低（低于有锅时的阈值）单片机会误判为无锅，再次运行检锅程序，若此反复，从而形成本故障。

另外，高压供电电路，同步电压比较电路及单片机控制电路异常均可能引发本故障。

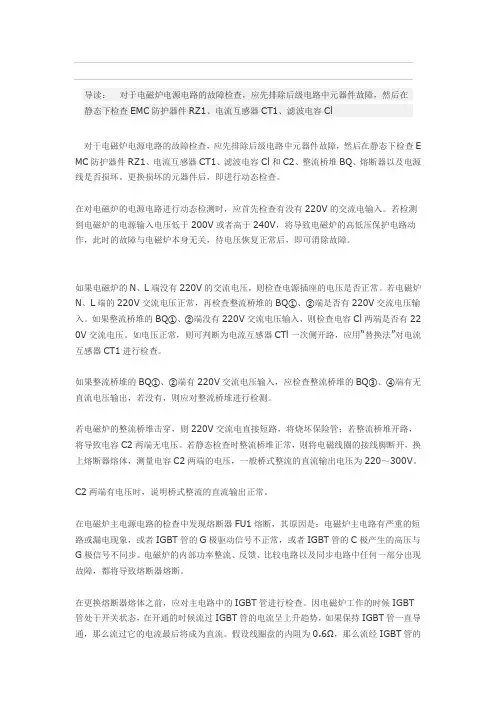

不停检锅故障原因故障部位故障原因
高压供电电路（1）滤波电容失效（2)高压供电电路开路损坏
电流检测电路(1)电流互感器损坏（2）整流二极管损坏（3）阻容元件损坏(4)电流检测电路开路损坏
同步电压比较电路（1）同步电压v+取样电路损坏（2）同步电压v-取样电路损坏（3）比较器损坏
单片机控制电路单片机损坏
故障检修步骤
（！）首先检查高压供电+300V是否正常。

（2）测量单片机电流检测端电压是否正常，若正常，则检查同步电压比较电路：若不正常，检查互感器及整流滤波电路。

（3）检查同步电路，重点检查取样电阻是否变质。

（4)代换单片机。

4、灯泡代替线盘现象：不同型号的电磁炉现象不同，基本分下面两种。

1）维修正常后，试机灯泡随操作有亮暗变化，接线盘后正常。

2）维修正常后，试机灯泡不亮，有检锅声，接线盘后正常。

例：
1）万宝小厨神FB20M358损坏,无检锅声,正常时(用100W灯泡代替线盘)有断续得得声,灯泡不亮;
2）富士宝IH-P260爆机更换功率管桥堆和12A熔丝后用100W灯泡试机无检锅声，检查LM339N（10脚）开路电阻异常，红地黑测为20K,正常应为无穷，换新件后有检锅声灯泡不亮，接入线盘放锅试机恢复正常(已遇多例)；
说明：（1）相关测量数据使用MF-47C测得（2）灯泡试机是指其代替线盘胜者家电修理工作室(资料022）2009-10-20 3）艾美特CE-2089DA因误接380V电压而烧坏，开盖发现12A保
险和471压敏电阻烧坏，经测其他元件无明显损坏，
换新件后测量+300V +18V +5V均正常，灯泡试机有哒哒声灯泡不亮，接线盘放锅试机出现不停检锅现象，换3电容无果，测量各大阻值电阻和电流检测元件正常，测量U1(LM339N贴片）6脚在路电阻为0，焊开外围元件也为0，说明该件损坏，换新后恢复正常加热，该脚在路电阻测试正常值为1.8K(红地黑测);
总结：灯泡代替线盘后试机，灯泡不一定亮，只要灯泡不是超亮就可以接线盘试机（超亮会烧IGBT功率管）。

5、西安电磁炉维修——屡坏IGBT的检修方法
2008-03-02 23:03
在电磁炉检修中，经常遇到价格不菲的IGBT管屡爆的故障。

为了解决这个问题，实修中建议采用灯泡法检修电磁炉，即选用60W~150W ／220V的灯泡来代替发热线盘。

该法在对故障损坏元件进行更换后可以大胆地进行试机，避免了以往更换元件后盲目上电开机造成连续损坏IGBT的情况出现。

通过观察灯泡发亮时间长短迅速判断出连续损坏IGBT的故障原因，效果很好，能减少损失。

在检修电磁炉过程中，当出现损坏IGBT时，先换上新的IGBT．同时对IGBT外围电路中的元器件进行排查．更换损坏元器件后，用灯泡法测试电路是否正常。

把主电路板放入底座，插上电风扇，热敏电阻、电源线，控制板连线，接上灯泡，上电开机后注意观察灯泡是否亮，如果不亮，则说明故障已排除，可取下灯泡接上发热线盘试机；若灯泡亮，则说明故障尚未排除，需进一步检查。

简而言之，“IGBT 连爆靠灯泡，灯泡亮故障在”。

下面以美的MC-PY18B（EY182）电磁炉（如图1-12所示）为例，对“灯泡法”作进一步说明。

上电开机测试后，灯泡会亮说明故障没有排除．检测R15电阻的对地电压，如果电压为+1V以上则检查下述元器件，直到检测灯泡不亮，故障排除，才可以接入发热线盘。

若灯泡亮，其故障原因为：共振电容C11漏电；三极管Q4基极与发射极断路损坏；R15电阻变值；三极管Q7集电极与发射极击穿；稳压二极管Z5开路；LM339损坏，使①脚电压上升；电脑芯片损坏。

用灯泡检修美的其他型号或其他品牌电磁炉（如美的MC-SF183、格力GC-13等）连爆IGBT时，若遇到灯泡断续亮并伴有报警声或“哒哒”起振声．则应再测IGBT控制极G对地电压（正常为+6V~+7.5V），如正常，说明故障排除，可接发热线盘。

另外，美的MC-PF16JA电磁炉+300V滤波电容器（5UF／275V）失效时也会引起连爆IGBT，维修时应加以注意。

6、电磁炉加热线圈接反，有何现象？
最好按原样接上，否则有的电磁炉仍可正常工作、但有的电磁炉会出现莫名其妙的故障甚至会烧毁IGBT的。

一般不会怎么样，但要求不能接反容易烧功率管，因接反后电感大小会变化。

根据机型不同：有的机型接反会出现断续加热或报警不加热，甚至损坏1GBT管。

有的机型可不分，最好是做记号，避免不必要的麻烦
说明书上以标明。

内头接300V，外接IGBT ，C，你所提到的问题当今还没有很好的解释接反后，不良原因所在
一般的都没有正反之分，个别的不行，最好还是按照原来的方法接线
一般是桥（桥堆300V)内，管（IGBT）外。

口诀：桥内管外。

美的电磁炉加热线圈盘的正确接法是：
1）、加热线圈盘内引线应接在高压供电电路的电源端上即(+305v)为正确。

2）、加热线圈盘外引线应接在LC振荡电路即IGBT管集电极上为
正确。

若反接会出现以下几种故障:
1）.电磁炉加热功率变小。

2）.不定期内屡损IGBT管。

3）.断续加热。

4）.报警戓不报警加热。

5）.在新款板上有时还出现开不了机。
