UML期末考试试题
uml期末考试复习题
uml期末考试复习题UML期末考试复习题一、选择题1. 在UML中，用于表示类和类之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 三角形2. 以下哪个不是UML用例图中的元素？A. 参与者B. 用例C. 类D. 关系3. 在UML中，状态图（Statechart）用于描述：A. 对象的生命周期B. 系统的动态行为C. 系统的静态结构D. 系统的并发行为4. 以下哪个UML图用于展示系统的动态行为？A. 类图B. 序列图C. 组件图D. 部署图5. 在UML中，一个对象的表示方法是：A. 矩形B. 椭圆形C. 圆形D. 三角形二、简答题1. 解释UML中类图的基本组成元素及其含义。
2. 描述UML用例图的用途和主要元素。
3. 什么是UML的组件图？它在软件开发中扮演什么角色？4. 解释UML中包（Package）的概念及其作用。
5. 描述UML中活动图（Activity Diagram）的特点和用途。
三、应用题1. 假设你正在设计一个图书馆管理系统，请绘制一个类图，展示至少5个类，并说明它们之间的关系。
2. 为图书馆管理系统中的“借书”功能绘制一个用例图，并简述参与者和用例之间的关系。
3. 为图书馆管理系统中的“查询书籍”功能绘制一个活动图，展示从开始到结束的完整流程。
4. 设计一个简单的状态图，描述一个“电梯”系统在不同状态下的转换。
5. 绘制一个序列图，展示图书馆管理系统中“借书”功能的用户交互过程。
四、论述题1. 论述UML在软件开发过程中的重要性，并举例说明UML如何帮助团队成员理解系统设计。
2. 描述UML中不同类型的关系（如关联、聚合、组合、继承等）及其在实际应用中的意义。
3. 讨论UML部署图在系统部署和硬件规划中的作用。
结束语以上复习题覆盖了UML的基本概念、图示类型及其应用，希望能够帮助同学们在期末考试中取得好成绩。
请同学们认真复习，理解每一种UML图的特点和应用场景，以便在实际开发中能够灵活运用。
UML基础与应用期末考试模拟试题1及答案
《UML基础与应用》期末考试试题1一、选择题（共30分）1.以下描述中哪个不是建模的基本原则。
（）A．要仔细地选择模型B．每一种模型可以在不同的精度级别上表示所要开发的系统C．模型要与现实相联系D．对一个重要的系统用一个模型就可以充分描述答案：D解释：不同的模型有各自的侧重，一个重要的系统需要多个模型从需求、设计到部署上进行描述。
2.将一支球队与队内球员看做两个类，那么二者间的关系属于下列哪一种类间关系。
（）A．三元关联B．聚集C．依赖关系D．泛化关系答案：B解释：聚集是关联中的一种，聚集对象由部分对象组成，由于球员是球队的组成部分，所以满足聚集的定义，其他关系都不合适。
3.下面不是活动图中的基本元素的是（）A．状态、分支B．分叉、汇合C．泳道、对象流D．用况、状态答案：D解释：活动、起点、终点、对象流、发送信号、接收信号、泳道、迁移、分支、分叉、汇合4.类之间的关系不包括：（）A．分解关系B．依赖关系C．泛华关系D．实现关系答案：A解释：类之间的关系有六种：依赖、泛化、组合、实现、聚合、关联5.在UML中协作图的组成不包括：（）A．对象B．消息C．发送者D．链答案：C解释：发送者是活动图中的元素6.定义了系统的功能需求，它是从系统的外部看系统功能，并不描述系统内部对功能的具体实现。
（）A．用例图B．类图C．活动图D．状态图答案：A解释：考察了用例图的定义二、简答题（共20分）7.请解释以下UML中的术语：对象、关联、泛化、依赖。
答案：对象：对象是对象类的实例，用于模型化特定的实体。
关联：是模型元素间的一种语义联系，它是对具有共同的结构特征、行为特性、关系和语义的链接的描述。
泛化：是现实世界中一般性实体与特殊性实体之间的关系。
依赖：是两个（或两组）模型元素间的语义联系，依赖是指一个模型元素的变化必影响到另一个模型元素。
解释：本题考察了基本定义，可在教科书中翻阅相关知识点找到答案。
三、作图题（共20分）8.网络的普及带给了人们更多的学习途径，随之而来的管理远程网络教学的“远程网络教学系统”诞生了。
UML建模期末考试题及答案
UML建模期末考试题及答案一、单项选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 用例图C. 类图D. 状态图答案：C2. 在UML中，一个类可以拥有的属性和方法的集合被称为：A. 接口B. 实现C. 封装D. 抽象答案：C3. 以下哪个不是UML中的关系？A. 关联B. 依赖C. 泛化D. 映射答案：D4. 以下哪个不是UML中的行为图？A. 活动图B. 序列图C. 状态图D. 部署图答案：D5. 在UML中，表示对象之间交互的图是：A. 用例图B. 类图C. 序列图D. 组件图答案：C6. 在UML中，一个对象的生命周期可以用以下哪个图来表示？A. 活动图B. 序列图C. 状态图D. 部署图答案：C7. 在UML中，表示系统的物理架构的图是：A. 用例图B. 部署图C. 组件图D. 包图答案：B8. 以下哪个是UML中的对象？A. 类B. 接口C. 实例D. 以上都是答案：C9. 在UML中，表示一个类可以实例化多少次的关系是：B. 泛化C. 聚合D. 组合答案：D10. 在UML中，表示对象之间交互的顺序的图是：A. 活动图B. 序列图C. 状态图D. 用例图答案：B二、多项选择题（每题3分，共15分）1. UML中，以下哪些图可以用来描述系统的动态行为？A. 活动图B. 序列图C. 状态图D. 用例图答案：A、B、C2. 在UML中，以下哪些元素可以表示类之间的关系？A. 关联B. 依赖C. 泛化D. 组合答案：A、B、C、D3. 以下哪些图可以用来描述系统的静态结构？A. 类图B. 对象图D. 部署图答案：A、B、C、D4. 在UML中，以下哪些图可以用来描述系统的交互？A. 序列图B. 通信图C. 用例图D. 活动图答案：A、B5. 在UML中，以下哪些元素可以表示对象之间的交互？A. 消息B. 信号C. 事件D. 操作答案：A、B、C三、简答题（每题10分，共30分）1. 请简述UML中用例图的作用。

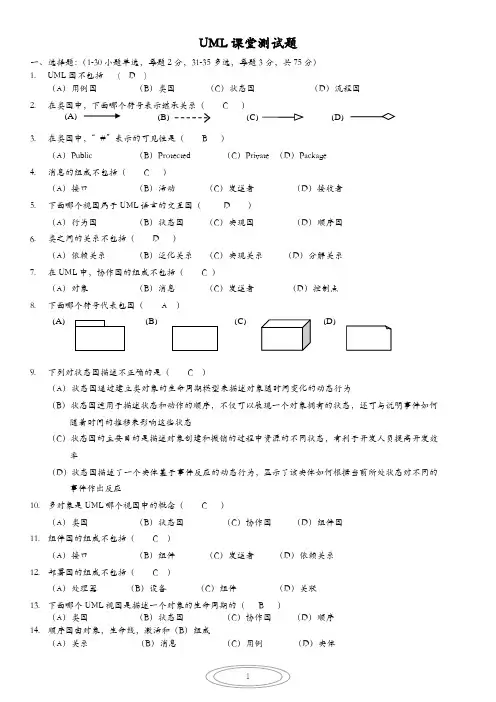

UML期末考试复习资料一
UML课堂测试题一、选择题：（1-30小题单选，每题2分，31-35多选，每题3分，共75分）1.UML图不包括( D )（A）用例图（B）类图（C）状态图（D）流程图2.在类图中，下面哪个符号表示继承关系（ C3.在类图中，“#”表示的可见性是（ B ）（A）Public （B）Protected （C）Private （D）Package4.消息的组成不包括（ C ）（A）接口（B）活动（C）发送者（D）接收者5.下面哪个视图属于UML语言的交互图（ D ）（A）行为图（B）状态图（C）实现图（D）顺序图6.类之间的关系不包括（ D ）（A）依赖关系（B）泛化关系（C）实现关系（D）分解关系7.在UML中，协作图的组成不包括（ C ）（A）对象（B）消息（C）发送者（D）控制点8.下面哪个符号代表包图（ A ）9.下列对状态图描述不正确的是（ C ）（A）状态图通过建立类对象的生命周期模型来描述对象随时间变化的动态行为（B）状态图适用于描述状态和动作的顺序，不仅可以展现一个对象拥有的状态，还可与说明事件如何随着时间的推移来影响这些状态（C）状态图的主要目的是描述对象创建和撤销的过程中资源的不同状态，有利于开发人员提高开发效率（D）状态图描述了一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处状态对不同的事件作出反应10.多对象是UML哪个视图中的概念（ C ）（A）类图（B）状态图（C）协作图（D）组件图11.组件图的组成不包括（ C ）（A）接口（B）组件（C）发送者（D）依赖关系12.部署图的组成不包括（ C ）（A）处理器（B）设备（C）组件（D）关联13.下面哪个UML视图是描述一个对象的生命周期的（ B ）（A）类图（B）状态图（C）协作图（D）顺序14.顺序图由对象，生命线，激活和（B）组成（A）关系（B）消息（C）用例（D）实体(B)(A) (C) (D)(B)(A) (D)15.UML中关联的多重度是指( B )（A）一个类有多个方法被另一个类调用（B）一个类的实例能够与另一个类的多个实例相关联（C）一个类的某个方法被另一个类调用的次数（D）两个类所具有的相同的方法和属性16.UML中的事物包括：结构事物，分组事物，注释事物和（D)A、实体事物B、边界事物C、控制事物D、动作事物17.下面哪个不是UML中的静态视图（A）A.状态图B.用例图C.对象图D.类图18.（A）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
《UML建模技术》期末试卷及答案2套
《UML建模技术》期末考试试卷A（适用班级：软件111、112、113）计分：一、填空题（每空 3 分，共 30分）1．UML是由信息系统和面向对象领域的三位著名的方法学家、James Rumbaugh 和Ivar Jacobson在20世纪90年代中期提出。
2．UML最终于 11月7日正式被OMG采纳作为业界标准。
3．在UML的事物的关系中，用来描述一般化和特殊化的关系是指关系。
4．是对类所描述事物的补充说明，它显示了类的所有对象可能具有的状态，以及引起状态变化的事件。
5．用来反映若干个对象之间的动态协作关系，也就是随着时间的流逝，对象之间的交互方式。
6．使用Rational Rose建立的模型文件名的扩展名是：。
7．代表一个系统或系统的一部分行为，是对一组动作序列的描述。
UML中，使用椭圆图形来表示。
8．没有具体对象的类，并且带有抽象方法的类称为___________。
9．如果一个类的属性不能被其子类使用，则该属性的可见性为：___________。
10．在UML的部署图中，能够执行软件、具有计算能力的节点，称为。
二、选择题（每题3 分，共 45分，每题只有一个正确答案）1．以下UML的描述中，错误的是：________。
A．UML不是一种可视化的程序设计语言，而是一种可视化的建模语言B．UML是一种建模语言规格说明，是一种表示的标准C．UML不是过程，也不是方法，但允许任何一种过程和方法使用它D．UML是一种面向对象的设计工具2．用例属于UML的哪一类事物：。
A．结构事物B．行为事物C．分组事物D．注释事物3．从系统的外部用户角度出发，用于描述系统应该具有的功能集的UML视图是：。
A．用例视图B．逻辑视图C．并发视图D．组件视图4．如果要设置指定模型元素的字体，可以选择的操作菜单是：。
A．File菜单B．Edit菜单C．Format菜单D．View菜单5．用例从用户角度描述系统的行为。
用例之间可以存在一定的关系。
uml建模期末复习题库
uml建模期末复习题库一、选择题1. 在UML中，用于表示系统的动态行为的图是：A. 类图B. 对象图C. 状态图D. 活动图2. 以下哪个不是UML中的基本构件？A. 属性B. 操作C. 约束D. 接口3. 在UML中，哪个元素用于表示一个对象的特定状态？A. 状态B. 对象C. 消息D. 活动4. 以下哪个UML图最适合表示对象之间的交互？A. 用例图B. 类图C. 顺序图D. 活动图5. 在UML中，一个类可以有几种关系与其他类连接？A. 1种B. 2种C. 3种D. 4种及以上二、填空题6. 在UML中，______用于表示类之间的关系，如继承、关联和依赖。
7. ______图用于描述系统中对象之间的交互顺序。
8. ______图用于描述系统的静态结构，包括类、接口和它们的属性和操作。
9. 在UML中，______用于定义一个对象的生命周期，包括状态转换和触发事件。
10. ______图用于描述业务流程或工作流程。
三、简答题11. 解释UML中“封装”的概念。
12. 描述UML中“多态”是如何工作的。
13. 解释UML中“用例”和“用例图”的区别。
14. 什么是UML中的“包”？它的作用是什么？15. 描述UML中“活动图”和“状态图”的主要区别。
四、应用题16. 假设你正在设计一个图书馆管理系统，请绘制一个类图来表示书籍、读者和借阅记录之间的关系。
17. 描述如何使用UML活动图来表示一个简单的银行账户存款流程。
18. 假设你正在设计一个在线购物网站，请使用UML用例图来描述购物流程。
19. 绘制一个UML顺序图，展示一个客户通过网站下订单的过程。
20. 使用UML状态图来表示一个电梯的运行状态和转换。
五、论述题21. 论述UML在软件开发过程中的作用和重要性。
22. 讨论UML建模在需求分析阶段的应用。
23. 分析UML建模在系统设计阶段的优势和局限性。
24. 描述UML建模在团队协作中的作用。
UML试题题库
UML 期末复习习题集一、选择题：1、对象模型的描述工具是( )。
A.状态图B.数据流图C.对象图D.结构图2、UML 中关联的多重度是指( )A 、一个类有多个方法被另一个类调用B 、一个类的实类能够与另一个类的多个实类相关联C 、一个类的某个方法被另一个类调用的次数D 、两个类所具有的相同的方法和属性3、为了描述和理解系统中的控制机制，如为了描述一个设备控制器(看成一个对象)在不同情况下的状态转变，下面几个图中哪个图最适合。
（ ）A 、交互图B 、活动图C 、状态图D 、类图4、UML 提供了一系列的图支持面向对象的分析与设计，其中 (1) 给出系统的静态设计视图； (2) 对系统的行为进行组织和建模是非常重要的； (3) 和__(4)__都是描述系统动态视图的交互图，其中__(5)__描述了以时间顺序组织的对象之间的交互活动，__(6)__强调收发消息的对象的组织结构。
A 、状态图B 、用例图C 、序列图D 、部署图E 、协作图F 、类图答题处(1)( )(2)( )(3)( )(4)( )(5)( )（6）（ ）5、面向对象的基本特征不包括 特性 （ ）A 、封装B 、继承C 、多样性D 、抽象6、“一个研究生在软件学院做助教(teaching assistant)，同时还在校园餐厅打工做收银员(cashier)。
也就是说这个研究生有3 种角色：学生、助教和收银员，但同一时刻只能有一种角色 。
”根据上面陈述，下面哪种设计是最合理的？（ ）7、在一个课程注册系统中，定义了类CourseSchedule 和类Course 。
并在类CourseSchedule 中定义了add(c:Course) 和remove(c:Course)方法，则类CourseSchedule 和类Course 之间的关系是： （ ）A 、依赖关系B 、关联关系C 、类属关系D 、实现关系8、下列关于状态图的说法中，正确的是（ ）A 、状态图是UML 中对系统的静态方面进行建模的五种图之一。
UML 期末试题(SDUT)
A继承关系B关联关系C聚合关系D依赖关系
2.下面（）图形表示依赖关系。
3关于UML，下面说法正确的是（）
A UML是一种面向对象的建模方法。
B UML是一种形式化的语言，使用UML建立的模型可被计算机编译执行。
C UML是一种面向对象的编程语言。
3. 下面（）图形表示依赖关系。
A. B.
C. D.
4.关于UML，下面说法正确的是（）
A UML是一种面向对象的建模方法。
B UML是一种形式化的语言，使用UML建立的模型可被计算机编译执行。
C UML是一种面向对象的编程语言。
D UML是一种面向对象的建模语言，但不是建模方法。
5.顺序图和交互图的关系，类似与下面的哪种关系（）
9.RUP的4个阶段是：初始阶段、、和交付阶段。
10.面向对象的基本观点中，认为属性和操作都是对象不可分割的一部分，把属性和操作组合在一起，对象的属性只能由相应的操作来改变，这种技术叫做
三、简答题(共30 分，每题5 分)
1.面向对象技术有哪些基本观点？
2.UML用于动态建模和静态建模的各有哪些图？
2.根据下面的描述，绘制一幅状态图。
电话初始时处于“空闲”状态，当听筒被拿起后处于“激活”状态。听筒被拿起后，电话等待拨号，若在30秒之内拨号电话将进入“拨号”状态，如果拨号正确的则电话进入“正在接通中”状态，如过拨号不正确则会一直听到提示拨号错误。若拿起听筒30秒之内不拨号，则电话处于“超时”状态。在“正在接通中”状态下，若对方占线则电话进入“忙”状态，若对方不占线则进入“接通”状态，对方拿起听筒后，电话处于“通话”状态，若在通话中对方挂断则进入“挂起”状态。
uml期末考试题B卷及答案
uml期末考试题B卷及答案UML期末考试题B卷一、选择题（每题2分，共20分）1. 在UML中，用于表示系统内部结构的图是：A. 用例图B. 类图C. 状态图D. 活动图2. 以下哪个不是UML中的结构图？A. 包图B. 类图C. 对象图D. 序列图3. 以下哪个UML图用于描述对象之间的交互？A. 用例图B. 类图C. 交互图D. 状态图4. 在UML中，以下哪个元素用于表示类中的操作？A. 属性B. 方法C. 关联D. 泛化5. 以下哪个UML图用于描述系统的动态行为？A. 用例图B. 类图C. 活动图D. 部署图6. 在UML中，表示类之间继承关系的符号是：A. 实线箭头B. 虚线箭头C. 虚线菱形D. 实线菱形7. 在UML中，以下哪个元素用于表示对象之间的通信？A. 关联B. 聚合C. 消息D. 依赖8. 在UML中，以下哪个元素用于表示类与对象之间的关系？A. 关联B. 泛化C. 实例化D. 依赖9. 在UML中，以下哪个元素用于表示组件之间的依赖关系？A. 包B. 组件图C. 依赖D. 接口10. 在UML中，以下哪个图用于描述系统的物理部署？A. 用例图B. 部署图C. 活动图D. 序列图二、简答题（每题10分，共30分）1. 解释UML中用例图的作用和组成部分。
2. 描述UML中类图的主要用途，并给出一个简单的类图示例。
3. 说明UML中状态图与活动图的区别。
三、绘图题（每题25分，共50分）1. 根据以下描述，绘制一个简单的类图：- 一个图书馆系统包含书籍(Book)和读者(Reader)两个类。
- 书籍有属性：书名(title)、作者(author)、ISBN号(isbn)。
- 读者有属性：姓名(name)、借书证号(libraryCardNumber)。
- 书籍与读者之间存在借阅关系，一个读者可以借阅多本书，而一本书也可以被多个读者借阅。
2. 根据以下场景，绘制一个序列图：- 一个在线购物系统，用户(User)通过网站浏览商品(BrowseProduct)，选择商品(SelectProduct)，然后添加到购物车(AddToCart)，最后进行结账(Checkout)。
uml期末试题及答案
uml期末试题及答案一、选择题（每题2分，共20分）1. 在UML中，用于表示对象之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 箭头答案：D2. 以下哪个不是UML的视图？A. 用例视图B. 实现视图C. 逻辑视图D. 数据视图答案：B3. 在UML中，表示类的属性的关键字是：A. attributeB. propertyC. fieldD. variable答案：C4. 以下哪个不是UML的图？A. 用例图B. 序列图C. 流程图D. 状态图答案：C5. 在UML中，表示方法的关键字是：A. functionB. methodC. operationD. procedure答案：C6. 以下哪个不是UML的通用关系？A. 关联B. 依赖C. 泛化D. 聚合答案：D7. 在UML中，表示类的可见性可以使用以下哪个符号？A. +B. -C. #D. ~答案：A8. 以下哪个不是UML的约束？A. 唯一性B. 非空性C. 多重性D. 继承性答案：D9. 在UML中，表示一个对象的实例的符号是：A. 圆形B. 矩形C. 菱形D. 椭圆形答案：D10. 以下哪个是UML中表示交互的图？A. 类图B. 对象图C. 序列图D. 组件图答案：C二、填空题（每题2分，共20分）1. 在UML中，表示一个类可以创建的实例数量的属性是________。
答案：多重性2. 表示类之间共享属性和操作的机制被称为________。
答案：继承3. 在UML中，一个对象与另一个对象的交互是通过________来表示的。
答案：消息4. 表示类中操作的可见性为私有的符号是________。
答案：-5. 在UML中，表示一个对象的生命周期的图是________。
答案：状态图6. 表示类之间存在依赖关系的符号是________。
答案：虚线箭头7. 在UML中，表示一个类是另一个类的子类的符号是________。
答案：实线箭头8. 表示对象之间共享相同属性和方法的机制是________。
UML期末考试试题与答案解析
UML期末考试试题与答案解析一、选择题:1.UML中关联的多重度是指（B)A.一个类有多个方法被另一个类调用B.一个类的实类能够与另一个类的多个实类相关联C.一个类的某个方法被另一个类调用的次数D.两个类所具有的相同的方法和属性2.已知三个类A。
B和C。
其中类A由类B的一个实类和类C的1个或多个实类构成。
请画出能够正确表示类A,B和C之间关系的UML类图.3在某个信息系统中，存在如下的业务陈述：①一个客户提交0个或多个订单；②一个订单由一个且仅由一个客户提交.系统中存在两个类:“客户”类和“订单”类。
对应每个“订单"类的实例,存在___(46）_B__“客户"类的实例；对应每个“客户”类的实例，存在___(47)D___个“订单"类的实例.供选择的答案：（1）A。
0个 B。
1个C。
1个或多个 D.0个或多个（2）A。
0个 B。
1个 C。
1个或多个 D。
0个或多个4、 UML中的交互图有两种,分别是顺序图和协作图,请分析一下两者之间的主要差别和各自的优缺点.掌握利用两种图进行的设计的方法。
答：顺序图可视化地表示了对象之间随时间发生的交互，它除了展示对象之间的关联，还显示出对象之间的消息传递。
与顺序图一样，协作图也展示对象之间的交互关系.顺序图强调的是交互的时间顺序,而协作图强调的是交互的语境和参与交互的对象的整体组织。
顺序图按照时间顺序布图，而协作图按照空间组织布图。
顺序图可以清晰地表示消息之间的顺序和时间关系，但需要较多的水平方向的空间。
协作图在增加对象时比较容易，而且分支也比较少，但如果消息比较多时难以表示消息之间的顺序。
14.什么是对象间的可见性?答:可见性（Visibility）指的是一个对象能够“看到”或者引用另一个对象的能力。
5、UML提供了一系列的图支持面向对象的分析与设计，其中____（1）___给出系统的静态设计视图;___（2）____对系统的行为进行组织和建模是非常重要的;____(3）___和____（4)___都是描述系统动态视图的交互图，其中___（3）___描述了以时间顺序组织的对象之间的交互活动,___（4）____强调收发消息的对象的组织结构。
UML期末试卷
一、判断题（每题2分，共20分。
对的标“T”，错的标“F”，将答案写入下表）1.实现是软件工程的最后阶段，它描述了程序设计语言中的细节。
( )2.数据管理部分的设计是OOD模型中的一部分，负责使用关系数据库存储和检索永久对象。
( )3.在系统设计的过程中，要设计高层策略，即系统架构（system architecture），用于构造问题的解决方案。
（）4.一个软件系统，如果只有源代码，缺乏其他相应的辅助文档，如缺乏顺序图和类图，则可以利用Rose进行逆向工程得到顺序图和类图，但得到的顺序图和类图会比较简单。
（）5.用况(Use Case)用于描述所要开发的系统的一项功能。
（）6.顺序图是一种强调发送和接受消息的对象结构组织的图，用以展示围绕对象以及它们之间的连接器而组织的交互。
（）7.在一个状态图中，有且仅有一个初始状态，可有一个或多个终止状态。
（）8.当系统规模较大且较为复杂时，往往难以直接对其进行建模。
这就需要把系统分解成子系统，再对子系统进行建模。
（）9.类图是最重要的模型图，它描述了系统中各类对象以及它们之间的各种关系。
（）10.两个参与者（actor）之间可以有包含（include）关系、扩展（extend）关系或泛化（generalization）关系，而包含关系和扩展关系是依赖（dependency）关系的版型。
( )二、选择题(总共20分,每小题1分)1.用例（Use case）用来描述系统对事件作出响应时所采取的行动。
用例之间是具有相关性的。
在一个“订单输入子系统”中，创建新订单和更新订单都需要核查用户帐号是否正确。
用例“创建新订单”、“更新订单”与用例“核查客户帐号”之间是（）关系。
A.包含（include）B.扩展（extend）C.分类（classification）D.聚集（aggregation（）2.描述了一组交互对象间的动态协助关系，表示完成某项行为的对象和这些对象间传统消息的时间顺序。
UML建模期末考试题及答案
UML建模期末考试题及答案# UML建模期末考试题及答案一、选择题（每题2分，共20分）1. 在UML中，用于表示类与类之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 箭头答案：C2. 以下哪个不是UML中的关系？A. 关联B. 继承C. 聚合D. 循环答案：D3. 在UML类图中，属性的可见性用以下哪个符号表示？A. +B. -C. #D. ~答案：A4. 以下哪个是UML用例图中的元素？A. 类B. 用例C. 关系D. 接口答案：B5. 在UML中，一个类可以拥有多少个属性？A. 0个B. 1个C. 多个D. 以上都是答案：D...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述UML类图中类与类之间的关系有哪些，并举例说明。
答案：UML类图中类与类之间常见的关系有关联、继承、聚合和组合。
例如，关联关系表示两个类之间的连接，如“学生”类与“课程”类之间的关联；继承关系表示一个类是另一个类的子类，如“猫”类继承自“动物”类；聚合关系表示一个类是另一个类的组成部分，如“班级”类聚合了“学生”类；组合关系是一种特殊的聚合，表示部分与整体的生命周期紧密相关，如“汽车”类组合了“引擎”类。
2. 解释什么是UML用例图，并说明其主要元素。
答案：UML用例图是一种用于描述系统功能和用户需求的视图。
它展示了系统的功能（用例）以及用户（演员）如何与这些功能交互。
用例图的主要元素包括用例（用椭圆表示，内部写有用例名称）、演员（用小人图标表示，代表外部系统或用户）以及它们之间的关系（通常用线条表示）。
3. 描述UML活动图中的活动和转换的概念。
答案：UML活动图用于描述业务流程或工作流程中的步骤和决策点。
活动是流程中的一个步骤或操作，通常用矩形框表示。
转换是控制流程从一个活动移动到另一个活动的条件或路径，通常用箭头表示。
活动之间通过转换连接，表示流程的顺序或条件分支。
三、应用题（每题25分，共50分）1. 设计一个图书馆管理系统的UML类图，并解释其主要类及其关系。
uml期末考试题及答案百度文库
uml期末考试题及答案百度文库一、选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 序列图C. 类图D. 状态图答案：C2. 以下哪个不是UML的用例图的基本元素？A. 参与者B. 用例C. 系统D. 包含关系答案：C3. 在UML中，以下哪个关系表示依赖关系？A. 泛化B. 关联C. 依赖D. 实现答案：C4. 以下哪个不是UML中的活动图元素？A. 活动B. 动作状态C. 同步条D. 用例答案：D5. 在UML中，以下哪个图用于描述对象间的交互？A. 用例图B. 序列图C. 状态图D. 类图答案：B6. UML中表示对象间关系的图是：A. 活动图B. 序列图C. 状态图D. 对象图答案：D7. 在UML中，以下哪个关系表示整体与部分的关系？A. 泛化B. 依赖C. 关联D. 组合答案：D8. 以下哪个不是UML中的活动图元素？A. 决策节点B. 并发区域C. 用例D. 活动答案：C9. 在UML中，以下哪个图用于描述系统的动态行为？A. 用例图B. 类图C. 序列图D. 状态图答案：C10. UML中表示类的属性和方法的图是：A. 活动图B. 序列图C. 类图D. 状态图答案：C二、填空题（每题2分，共20分）1. UML中的______图用于描述系统的动态行为。
答案：状态图2. 在UML中，______关系表示一个类是另一个类的子类。
答案：泛化3. UML中的______图用于描述对象间的交互。
答案：序列图4. UML中的______图用于描述系统的静态结构。
答案：类图5. 在UML中，______关系表示一个类可以被另一个类实例化。
答案：实现6. UML中的______图用于描述对象的生命周期。
答案：对象图7. 在UML中，______关系表示两个类之间有某种联系，但这种联系不是整体与部分的关系。
答案：关联8. UML中的______图用于描述系统的用例和参与者。
UML基础与应用期末考试模拟试题2及答案
《UML基础与应用》期末考试试题2一、选择题（共30分）1.下面哪个不是UML中的静态视图（）A.状态图B.用例图C.对象图D.类图答案：A解释：状态图（Statechart Diagram）主要用于描述一个对象在其生存期间的动态行为，表现为一个对象所经历的状态序列，引起状态转移的事件（Event），以及因状态转移而伴随的动作（Action）。
一般可以用状态机对一个对象的生命周期建模，状态图用于显示状态机（State Machine Diagram），重点在与描述状态图的控制流。
2.用户在银行员工的指导下，使用ATM机，查阅银行帐务系统的个人帐务数据，并打印其个人用户帐单。
在上述过程中，对ATM机管理系统而言，哪个不是系统的参与者()A.用户B.银行员工C.打印系统D.帐务系统答案：C解释：ATM机管理系统负责的是准备用户交易的信息，并把信息交给打印系统打印，打印系统不属于ATM机管理系统。
3.在用例之间，会有三种不同的关系，下列哪个不是他们之间可能的关系（）A.包含（include）B.扩展（extend）C.泛化（generalization）D.关联（connect）答案：D解释：关联是类之间的关系，不是用例之间的关系4.下列关于活动图的说法错误的是（）A.一张活动图从本质上说是一个流程图，显示从活动到活动的控制流B.活动图用于对业务过程中顺序和并发的工作流程进行建模。
C.活动图中的基本要素包括状态、转移、分支、分叉和汇合、泳道、对象流。
D.活动图是UML中用于对系统的静态方面建模的五种图中的一种答案：D解释：活动图是一种动态图5.在下面的图例中，哪个用来描述活动（activity）（）答案：A解释：活动图绘图的基本知识6.UML中类的有三种，下面哪个不是其中之一（）A.实体类B.抽象类C.控制类D.边界类答案：B解释：抽象类不是UML中类的分类二、填空题（每空2分，共30分）7.UML中类图有多种关系，请标示出下列关系的名称：（1）（2）（3）（4）（5）（6）（1）__________（2）__________（3）__________（4）__________（5）__________（6）__________答案：依赖关联聚合组合泛化实现解释：主要考察类图中的关系与画图能力8.UML提供了一系列的图支持面向对象的分析与设计，其中____(1)___给出系统的静态设计视图；___(2)____对系统的行为进行组织和建模是非常重要的；____(3)___和____(4)___都是描述系统动态视图的交互图，其中___(5)___描述了以时间顺序组织的对象之间的交互活动，___(6)____强调收发消息的对象的组织结构。
四川文理学院uml期末考试题及答案
四川文理学院uml期末考试题及答案四川文理学院UML期末考试题及答案一、选择题（每题2分，共20分）1. UML（统一建模语言）是一种用于软件工程的：A. 编程语言B. 建模工具C. 图形化建模语言D. 数据库管理系统答案：C2. 在UML中，以下哪个不是用例图的组成部分？A. 参与者（Actors）B. 用例（Use Cases）C. 类（Classes）D. 关系（Relationships）答案：C3. UML类图中的关联关系表示的是：A. 类与类之间的继承关系B. 类与类之间的包含关系C. 类与类之间的通信关系D. 类与类之间的依赖关系答案：C4. 以下哪个是UML中的状态图（Statechart Diagram）的特点？A. 表示对象的生命周期B. 表示系统的动态行为C. 表示对象的属性D. 表示对象的接口答案：B5. 在UML中，序列图主要用于表示：A. 对象之间的交互B. 类的属性和方法C. 系统的静态结构D. 系统的并发行为答案：A6. 以下哪个不是UML中的关系？A. 关联B. 聚合C. 组合D. 接口答案：D7. 在UML活动图中，一个活动表示：A. 一个动作B. 一个条件C. 一个决策点D. 一个状态答案：A8. 以下哪个是UML组件图的主要作用？A. 描述系统的动态行为B. 描述系统的静态结构C. 描述对象之间的交互D. 描述系统的部署答案：B9. 在UML部署图中，以下哪个不是可能的元素？A. 硬件B. 节点C. 软件D. 用例答案：D10. 在UML中，包（Package）用于：A. 组织类B. 描述类的属性C. 描述类的接口D. 描述类的实现答案：A二、简答题（每题10分，共20分）1. 简述UML用例图的基本组成元素及其作用。
答案：用例图由参与者（Actors）、用例（Use Cases）和它们之间的关系组成。
参与者表示与系统交互的外部实体，用例表示系统的功能或行为，关系则描述参与者和用例之间的交互。
UML基础与应用期末考试模拟试题3及答案
《UML基础与应用》期末考试试题3一、选择题（共30分）1.用例（Use-case）用来描述系统在事件做出响应时所采取的行动。
用例之间是具有相关性的。
在一个订单输入子系统”中，创建新订单和更新订单都需要检查用户帐号是否正确。
那么，用例“创建新订单”、“更新订单”与用例“检查用户帐号”之间是（）关系.A.扩展（extend）B.包含（include）C.分类（classification）D.聚集（aggregation)答案：B解释：使用包含（Inclusion）用例来封装一组跨越多个用例的相似动作（行为片断），以便多个基（Base）用例复用。
此例中的“创建新订单”、“更新订单”是行为片段。
“检查用户帐号”是基用例。
2.（）是描述系统中在某一时刻，一组对象以及它们之间关系的图形，其可以看作是类图在系统某一时刻的实例。
A．组件图B．类图C．对象图D．部署图答案：C解释：对象图可以看作是类图在系统某一时刻的实例。
3.阅读图例，判断下列哪个说法是错误的。
（）A.读者可以使用系统的还书用例B.每次执行还书用例都要执行图书查询用例C.每次执行还书用例都要执行交纳罚金用例D.执行还书用例有可能既执行图书查询用例，又执行交纳罚金用例答案：C解释：从箭头上的关键字可知缴纳罚金是还书的扩展，不是每次还书都要执行缴纳罚金这个用例的4.组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完成，下面哪种不是其中之一（）A.对源代码建模B.对事物建模C.对物理数据库建模D.对可适应的系统建模解释：活动图是一种动态图答案：B解释：组件图不能对事物建模5.UML的（）模型图由活动图、顺序图、状态图和合作图组成。
A．用例B．静态C．动态D．系统答案：C解释：考察UML动态模型的分类6.UML的（）模型图由类图、对象图、包图、构件图和配置图组成。
A．用例B．静态C．动态D．系统答案：B解释：考察UML静态模型的分类二、简答题（每题10分，共20分）7.UML中的交互图有两种，分别是顺序图和协作图，请分析一下两者之间的主要差别和各自的优缺点。
UML期末考试试题与答案解析
UML期末考试试题与答案解析UML期末考试试题与答案解析一、选择题1、在UML中，用（）符号来表示一个类可以继承一个接口。
A. →B. ←C. ∈D. ∷正确答案是：D. ∷。
UML中，类与接口的关系用箭头表示，继承用箭头指向父类，而实现接口用箭头指向接口。
因此，选项D中的∷符号表示类可以继承一个接口。
2、在UML中，菱形代表的是（）。
A. 类 B. 接口 C. 包 D. 关联正确答案是：B. 接口。
在UML中，菱形代表的是接口。
3、在UML中，关联关系用（）表示。
A. 箭头 B. 直线 C. 双箭头D. 虚线正确答案是：B. 直线。
在UML中，关联关系用直线表示。
4、在UML中，（）用来描述一组具有相同属性、操作和关系的对象的行为特征。
A. 类 B. 接口 C. 包 D. 关联正确答案是：A. 类。
在UML中，类用来描述一组具有相同属性、操作和关系的对象的行为特征。
5、在UML中，一个类可以有一个或多个（）它。
A. 类 B. 接口 C. 包 D. 关联正确答案是：B. 接口。
在UML中，一个类可以实现一个或多个接口。
二、填空题1、UML是一种可视化的建模语言，用于对软件密集系统进行（）。
答案解析：UML是一种可视化的建模语言，用于对软件密集系统进行建模。
2、UML中的（）是用来描述一组具有相同属性、操作和关系的对象的行为特征。
答案解析：UML中的类是用来描述一组具有相同属性、操作和关系的对象的行为特征。
3、UML中的（）用来描述一组具有相同属性、操作和关系的对象的行为特征。
答案解析：UML中的类用来描述一组具有相同属性、操作和关系的对象的行为特征。
4、UML中的（）是用来描述一组具有相同属性、操作和关系的对象的行为特征。
答案解析：UML中的类是用来描述一组具有相同属性、操作和关系的对象的行为特征。
UML考试试题及答案21UML（Unified Modeling Language）是一种用于建模软件系统的标准化建模语言。
UML期末考试题(必考)
一、选择1.UML的全称是( )（A）Unify Modeling Language （B）Unified Modeling Language（C）Unified Modem Language （D）Unified Making Language2.参与者（Actor）与用例之间的关系是（）（A）包含关系（B）泛化关系（C）关联关系（D）扩展关系3.在类图中，下面哪个符号表示继承关系（）(A) (C) (D)(B)4.下面哪个视图属于UML语言的交互图（）（A）行为图（B）状态图（C）实现图（D）顺序图5. 在类图中，下面哪个符号表示实现关系（）(A) (C) (D)(B)6.下面哪个图形代表活动（）7.UML中关联的多重度是指 ( )（A）一个类有多个方法被另一个类调用（B）一个类的实类能够与另一个类的多个实类相关联（C）一个类的某个方法被另一个类调用的次数（D）两个类所具有的相同的方法和属性8.下面哪个不是UML中的静态视图（）(A)状态图 (B)用例图 (C)对象图(D)类图9.（）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
(A)泳道(B)分叉汇合 (C)分支(D)转移10.下列关于状态图的说法中，正确的是（）(A) 状态图是UML中对系统的静态方面进行建模的图之一。
(B) 状态图是活动图的一个特例，状态图中的多数状态是活动状态(C) 活动图和状态图是对对象的生命周期进行建模，描述对象随时间变化的行为。
(D) 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模11.类图应该画在Rose的哪种（）视图中。
(A)Use Case View (B)Logic View (C)Component View (D)Deployment View12.顺序图由类角色，生命线，激活期和（）组成(A)关系 (B)消息(C)用例(D)实体13.关于通信图的描述，下列哪个不正确（）(A)通信图作为一种交互图，强调的是参加交互的对象的组织；(B)通信图是顺序图的一种特例(C)通信图中有消息流的顺序号；(D)在ROSE工具中，通信图可在顺序图的基础上按“F5”键自动生成；14.组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为三种方式来完成，下面哪种不是其中之一（）(A)对源代码建模 (B)对事物建模(C)对数据库建模 (D)对可执行文件建模在某个信息系统中，存在如下的业务陈述：①一个客户提交0个或多个订单；②一个订单由一个且仅由一个客户提交。
uml期末复习题库pdf
uml期末复习题库pdf # UML期末复习题库一、选择题1. UML代表什么？A. Unified Modeling LanguageB. Unified Markup LanguageC. User Modeling LanguageD. Universal Modeling Language答案：A2. UML中，用于表示系统的动态行为的图是什么？A. 类图B. 状态图C. 顺序图D. 活动图答案：D3. 在UML中，类图中的实线带箭头表示什么？A. 关联B. 继承C. 依赖D. 聚合答案：B4. 以下哪个UML图用于展示对象的生命周期？A. 用例图B. 部署图C. 对象图D. 组件图答案：C5. 在UML中，哪个元素用于表示一个对象？A. 矩形B. 圆形C. 椭圆形D. 三角形答案：C二、填空题1. UML是一种______，用于软件工程中的系统设计。
答案：统一建模语言2. 在UML中，______图用于描述系统的静态结构。
答案：类3. 包图是UML中用于表示______的图。
答案：软件组件的组织4. 状态图在UML中用于描述对象的______。
答案：状态变化5. 活动图在UML中用于展示______。
答案：业务流程或工作流三、简答题1. 简述UML中用例图的作用。
答案：用例图用于展示系统的功能需求，它描述了系统与外部参与者之间的交互关系，以及参与者如何使用系统来完成特定的任务。
2. 解释UML中组件图和部署图的区别。
答案：组件图用于展示系统的软件组件以及它们之间的关系，而部署图则展示了系统的物理部署，包括硬件、节点以及它们与软件组件的映射关系。
3. 描述UML中序列图的基本元素。
答案：序列图由对象、生命线、激活条、消息组成。
对象表示交互的参与者，生命线表示对象的存在时间，激活条表示对象的执行时间，消息表示对象之间的交互。
四、论述题1. 论述UML在软件开发过程中的重要性。
答案：UML作为统一建模语言，在软件开发过程中扮演着至关重要的角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择1.UML的全称是( B )（A）Unify Modeling Language （B）Unified Modeling Language（C）Unified Modem Language （D）Unified Making Language2.参与者（Actor）与用例之间的关系是（ C ）（A）包含关系（B）泛化关系（C）关联关系（D）扩展关系3.在类图中，下面哪个符号表示继承关系（C）(A) (C) (D)(B)4.下面哪个视图属于UML语言的交互图（ D ）（A）行为图（B）状态图（C）实现图（D）顺序图5. 在类图中，下面哪个符号表示实现关系（ C ）(A) (C) (D)(B)6.下面哪个图形代表活动（ D ）7.UML中关联的多重度是指 ( B )（A）一个类有多个方法被另一个类调用（B）一个类的实类能够与另一个类的多个实类相关联（C）一个类的某个方法被另一个类调用的次数（D）两个类所具有的相同的方法和属性8.下面哪个不是UML中的静态视图（ A ）(A)状态图 (B)用例图 (C)对象图(D)类图9.（ A ）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
(A)泳道(B)分叉汇合 (C)分支(D)转移10.下列关于状态图的说法中，正确的是（ C ）(A) 状态图是UML中对系统的静态方面进行建模的图之一。
(B) 状态图是活动图的一个特例，状态图中的多数状态是活动状态(C) 活动图和状态图是对对象的生命周期进行建模，描述对象随时间变化的行为。
(D) 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模11.类图应该画在Rose的哪种（B ）视图中。
(A)Use Case View (B)Logic View (C)Component View (D)Deployment View12.顺序图由类角色，生命线，激活期和（B ）组成(A)关系 (B)消息(C)用例(D)实体13.关于通信图的描述，下列哪个不正确（ B ）(A)通信图作为一种交互图，强调的是参加交互的对象的组织；(B)通信图是顺序图的一种特例(C)通信图中有消息流的顺序号；(D)在ROSE工具中，通信图可在顺序图的基础上按“F5”键自动生成；14.组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为三种方式来完成，下面哪种不是其中之一（ B ）(A)对源代码建模 (B)对事物建模(C)对数据库建模 (D)对可执行文件建模在某个信息系统中，存在如下的业务陈述：①一个客户提交0个或多个订单；②一个订单由一个且仅由一个客户提交。
系统中存在两个类：“客户”类和“订单”类。
对应每个“订单”类的实例，存在15（B ）“客户”类的实例；对应每个“客户”类的实例，存在16（D ）个“订单”类的实例。
（A）0个（B）1个（C）1个或多个（D）0个或多个UML提供了4种结构图用于对系统的静态方面进行可视化、详述、构造和文档化。
其中17( B )是面向对象系统规模中最常用的图，用于说明系统的静态设计视图；当需要说明系统的静态实现视图时，应该选择18 ( A ) ；当需要说明体系结构的静态实施视图时，应该选择19 ( D ) 。
A．构件图B．类图C．对象图D．部署图在UML中，对象行为是通过交互来实现的，是对象间为完成某一目的而进行的一系列消息交换。
消息序列可用两种图来表示，强调消息时间次序的图称之为20（C ），A．活动图B．状态图C．顺序图 D．通讯图该图的特点是21（ A ），A．有生命线及控制焦点，重点在消息的时间顺序上B．有路径有顺序号，为了一个消息的时间顺序给消息加数字前缀C．是对系统、子系统或类的行为建模D．本质上是一个流程图，显示从活动到活动的信息流强调参加交互的对象的组织图称之为22（ D），A．活动图B．状态图C．顺序图D．通讯图这两种图是23（A ）。
A．同构的，所以可以互相转换B．异构的，所以不可以互相转换C．强调对象行为的事件顺序，常用于对反应式系统建模D．专注于系统的动态视图，状态无法确定，所以不可以互相转换类是一组具有相同属性的和相同服务的对象的抽象描述，类中的每个对象都是这个类的一个24（C）。
类之间共享属性与服务的机制称为25（D）。
一个对象通过发送26（B）来请求另一个对象为其服务。
（24）A例证B用例C实例D例外（25）A多态性B动态绑定C静态绑定D继承（26）A调用语句B消息C命令D口令27. 以下不是用例之间的关系的是（A）A、聚合B、泛化C、扩展D、包含28. 如果用例B是用例A的某项子功能，并且建模者确切地知道在A所对应的动作序列中何时将调用B，则称（A）A、用例A扩展用例BB、用例A继承用例BC、用例A包括用例BD、用例A实现用例B29.如果用例A与用例B相似，但A的功能较B多，A的动作序列是通过在B的动作序列中的某些执行点上插入附加的动作序列而构成的，则称（B）A、用例A实现用例BB、用例A继承用例BC、用例A扩展用例BD、用例A包括用例B30. 在构件中图中，（D ）用于显示构件之间的关联关系。
A、节点B、包C、构件D、依赖关系31. （D ）是一种不包含操作的实现部分的特殊类。
A、概念类B、分析类C、实现类D、接口32. （A ）关系是类元的一般描述和具体描述之间的关系，具体描述建立在一般描述的基础之上，并对其进行了扩展，具体描述与一般描述完全一致所有特性、成员和关系，并且包含补充的信息，它用从子指向父的箭头表示，指向父的是一个空三角形。
A、泛化B、继承C、组成D、聚集33. （ C）使用类图的一个子集，用于强化某个时间点类实例之间的关系。
A、交互图B、协作图C、对象图 D状态图34. （ A）是用来反映代码的物理结构。
A、构件图B、用例图C、类图D、状态机35. 以下对部署图说法不正确的是（A ）A、部署图有主要建模元素是构件B、使用部署图可以显示运行时系统的结构，同时还传达构成应用程序的硬件和软件的配置的部署方式C、从部署图中，可以了解到软件与硬件之间物理关系及处理节点的组件分布情况D、部署图是用来显示系统中软件和硬件的物理结构36. （B ）是一个类对象所可能经历的所有历程的模型图A、模型管理视图B、状态机视图C、动态视图D、静态视图37. UML的（ B ）是由建模者设计的新的建模元素，但是这个模型元素的设计要建立在UML 已定义的模型元素基础上A、标记值B、构造型C、注释D、约束38. UML通过图形化的表示机制从多个侧面对系统的分析和设计模型进行刻画，其中（C ）包括构件图，它描述软件系统中各组成构件，构件的内部结构以及构件之间的依赖关系A、行为视图B、结构视图C、构件视图D、用例视图39、在UML中，（ B ）可以对模型元素进行有效组织，如类，用例，构件，从而构成具有一定意义的单元。
A连接 B包 C构件 D节点40、在UML中（D ）表示参与者为达成一项相对独立、完整的业务目标而要求软件系统完成的功能。
A用例图 B边 C执行者 D用例41．下列不属于属性的可见性的是（ C ）。
A.公有的B.私有的C.私有保护的D.保护的42．通常对象有很多属性，下面仅能在对象内部访问的属性可见性限制是（ D ）。
A.公有的（public）B.受保护的（protected）C.友员（friendly）D.私有的（private）43．下面不是活动图中的基本元素的是（ D ）。
A.状态、判定B.分叉、汇合C.泳道、初态D.用例、消息44.在类图中，“ #”表示的可见性是（ B ）（A）Public （B）Protected（C）Private （D）Package45.下面哪个符号代表包图（ A ）(B)(A) (C)(D)46.生命线是UML视图中哪个图形的组成部分（ D ）（A）类图（B）状态图（C）活动图（D）顺序图47.在类图中，哪种关系表达总体与局部的关系（D）（A）泛化（B）实现（C）依赖（D）聚合48.下面哪个UML视图是描述一个对象的生命周期的（ B ）（A）类图（B）状态图（C）协作图（D）顺序图49、下列关于UML叙述正确的是（D）A、UML是一种语言，语言的使用者不能对其进行扩展B、UML仅是一组图形的集合C、UML仅适用于系统的分析与设计阶段D、UML是独立于软件开发过程的50．在UML中，类之间的关系有一种为关联关系，其中多重性用来描述类之间的对应关系，下面哪个不是其中之一（D）A. 0 (1)B. 0….*C. 1….*D. *….*二.填空题1．接口是可以在整个模型中反复使用的一组行为，是一个没有属性而只有方法的类。
2．多重性指的是，某个类有多个个对象可以和另一个类的 1个对象关联。
3．实现的符号和泛化的符号有相似之处，两者的唯一差别是实现关系用虚线表示，继承关系用实线表示。
4.UML 由视图、图、模型元素和通用机制四部分组成。
5.UML的视图分为用例视图、逻辑视图、并发视图、组件视图、和部署视图五种。
6.ROSE模型文件的扩展名是.mdl。
7.类是对象的模板，是对一组有相同数据和操作的对象的定义。
8.在活动图中，动作状态表示了正在执行的不可分解的操作；活动状态是可分解可中断的。
9.将系统分层很常用的一种方式是将系统分为三层的结构，分别是用户界面层、业务逻辑层和数据访问层。
10．一个UML模型只描述了一个系统要做什么，它并没告诉我们系统是怎么做。
三、简答题1.简述UML中视图和图的关系。
视图是表达系统某一方面的特征的uml建模元素的子集，视图不是具体的图，它是由一个或多个图组成的对系统某个角度的抽象；图是模型元素的图形表示，视图由图组成。
2.UML2.0前有几种常用图（diagram）?哪些属于静态图，哪些属于动态图？答：在UML中包含9类图：①用例图(use case diagram)；②类图(class diagram)；③对象图(object diagram)；④组件图(component diagram)；⑤部署图(deployment diagram)；⑥顺序图(sequence diagram)；⑦通信图(collaboration diagram)；⑧状态机图(state diagram)；⑨活动图(activity diagram)。
静态图有：类图、对象图、用例图、组件图、部署图。
动态图有：顺序图、协作图、状态图、活动图。
3.简述用例图的主要功能？用例与用例间的关系主要有哪几种？用例图主要的作用有三个：（1）获取需求；（2）指导测试；（3）还可在整个过程中的其它工作流起到指导作用。
