西南石油采油工程_第二讲_油气开采理论
采油工程课件-第二章
J qo (Pr Pwf )
J 2koha
oBolnX
1s 2
J 2koha
oBolnX
3 4
s
2．1 油井流入动态 2.1.1单相液体渗流时的流入动态
采油指数J的获得： ◆ 油藏参数计算 ◆ 试井资料：测得3～5个稳定工作制度下的产量及其流 压，便可绘制该井的实测IPR曲线
近年来, 越来越多的稳定试井资料证实, 注水保持压力开 发的油田,当井底流压低于饱和压力以后, 由于井底附近油 层渗流条件发生了变化, 指示曲线向压力轴偏转, 产量出现 最大点, 此时就不能用达西公式和Vogel 方程来计算油井的 产量。因此, 需找到一种非数值的方法进行油井的流入动态 研究。
2．1 油井流入动态
流压（MPa） 11.15 产量（m3/d） 17.4
10.26 34.1
9.74 45.6
9.15 56.8
2．1 油井流入动态 2.1.1单相液体渗流时的流入动态
（1）绘制IPR曲线
流压
14 12 10
8 6 4 2 0
0
20
40
60
80
产量
2．1 油井流入动态
2.1.1单相液体渗流时的流入动态
qo J(Pr Pwf)
采油（液）指数
J qo (Pr Pwf )
J 2koha
oBolnX
1s 2
J 2koha
oBolnX
3s 4
2．1 油井流入动态 2.1.1单相液体渗流时的流入动态
采油(液)指数： 单位生产压差下的油井产油(液)量，反映油
IPR研究方法
油气田开采基础知识

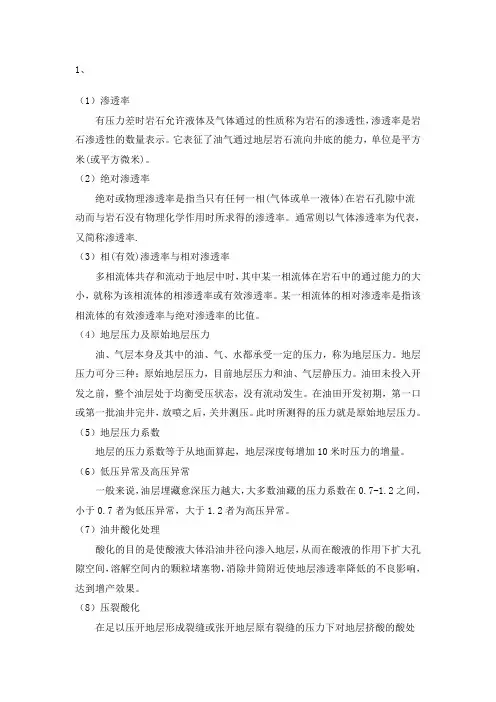

1、（1）渗透率有压力差时岩石允许液体及气体通过的性质称为岩石的渗透性，渗透率是岩石渗透性的数量表示。
它表征了油气通过地层岩石流向井底的能力，单位是平方米(或平方微米)。
（2）绝对渗透率绝对或物理渗透率是指当只有任何一相(气体或单一液体)在岩石孔隙中流动而与岩石没有物理化学作用时所求得的渗透率。
通常则以气体渗透率为代表，又简称渗透率.（3）相(有效)渗透率与相对渗透率多相流体共存和流动于地层中时，其中某一相流体在岩石中的通过能力的大小，就称为该相流体的相渗透率或有效渗透率。
某一相流体的相对渗透率是指该相流体的有效渗透率与绝对渗透率的比值。
（4）地层压力及原始地层压力油、气层本身及其中的油、气、水都承受一定的压力，称为地层压力。
地层压力可分三种：原始地层压力，目前地层压力和油、气层静压力。
油田未投入开发之前，整个油层处于均衡受压状态，没有流动发生。
在油田开发初期，第一口或第一批油井完井，放喷之后，关井测压。
此时所测得的压力就是原始地层压力。
（5）地层压力系数地层的压力系数等于从地面算起，地层深度每增加10米时压力的增量。
（6）低压异常及高压异常一般来说，油层埋藏愈深压力越大，大多数油藏的压力系数在0.7-1.2之间，小于0.7者为低压异常，大于1.2者为高压异常。
（7）油井酸化处理酸化的目的是使酸液大体沿油井径向渗入地层，从而在酸液的作用下扩大孔隙空间，溶解空间内的颗粒堵塞物，消除井筒附近使地层渗透率降低的不良影响，达到增产效果。
（8）压裂酸化在足以压开地层形成裂缝或张开地层原有裂缝的压力下对地层挤酸的酸处理工艺称为压裂酸化。
压裂酸化主要用于堵塞范围较深或者低渗透区的油气井。
（9）压裂所谓压裂就是利用水力作用，使油层形成裂缝的一种方法，又称油层水力压裂。
油层压裂工艺过程是用压裂车，把高压大排量具有一定粘度的液体挤入油层，当把油层压出许多裂缝后，加入支撑剂(如石英砂等)充填进裂缝，提高油层的渗透能力，以增加注水量(注水井)或产油量(油井)。
(2024年)采油工程课件采油工程
油藏工程方法
包括油藏数值模拟、试井分析、产能预测、储量计算等，用于指导油藏的合理 开发和优化管理。
2024/3/26
10
03
钻井与完井技术
2024/3/26
11
钻井方法及选择
01
02
03
旋转钻井法
利用钻头旋转破碎岩石， 通过钻柱将破碎的岩屑带 到地面。适用于各种地层 和井深。
2024/3/26
冲击钻井法
利用钻头的冲击力破碎岩 石。适用于较硬的地层和 浅井。
振动钻井法
利用振动器产生的振动波 破碎岩石。适用于较软的 地层和深井。
12
井身结构设计
直井井身结构
井眼轴线为直线，适用于 浅井和定向井。
2024/3/26
定向井井身结构
井眼轴线按预定方向偏离 直线，适用于特殊地质条 件和复杂井况。
水平井井身结构
注水水质
注入水的水质需符合规定标准，防止对地层造成 损害。
注水效果评价
通过动态监测、数值模拟等手段评价注水效果， 及时调整注水方案。
2024/3/26
21
其他提高采收率技术
聚合物驱油技术
向地层注入聚合物溶液，改善流度比，扩大波及体积，提高原油采 收率。
表面活性剂驱油技术
利用表面活性剂降低油水界面张力，改变岩石润湿性，使原油从岩 石表面剥离并被驱替出来。
微生物驱油技术
通过向地层注入微生物或其代谢产物，改善原油性质，降低原油粘度 ，提高原油流动性，从而提高原油采收率。
2024/3/26
22
06
油气集输与处理技术
2024/3/26
23
油气集输系统组成及功能
油气集输管网
包括输油管道、输气管道及其附属设施，用于将油气从井口输送 到处理站。
油气开采工程
世界油气开采技术的发展
从依靠天然能量、着眼于单井生产，到从油田整体出发、合理布署井网，注水注气保持油藏压力； 人工举升方法的改进和设备的配套以及酸化压裂、防砂等油气井增产增注措施应用。
20世纪30~40年代：进入现代油气开采技术的发展期。
二次采油发展到强化注水，油田采油速度成倍增长； 三次采油方法由室内转入现场试验，其中热力法工业化推广。
游梁式抽油机-深井泵 ★
无杆泵
水力射流泵
电动潜油泵
水力活塞泵
大约有80%以上的油井采用该举升方式。
采油方法
7.1.1 自喷采油
自喷采油：原油从井底举升到井口，从井口流到集油站，全部都是依靠油层自身的能量来完成的。 能量来源： 井底油流所具有的压力（来源于油层压力）； 随原油一起进入井底的溶解气所具有的弹性膨胀能量。
STEP5
STEP4
STEP3
STEP2
STEP1
井底流动压力Pwf：简称“流压” ，是地层油流到井底后的剩余压力，同时也是流体向上流动的动力；
井口压力Pt：简称“油压”，是油气混合物经油管流至井口的剩余压力，也是油气克服油嘴节流损失和地面出流管线流动阻力的动力；
回压Pb：是油气经油嘴节流损耗后的剩余压力，是油气经地面出油管线流至分离器的动力；
注水采油可划分为四个阶段
单击此处添加小标题
建设投产、产量上升，不含水至低含水（＜25％）阶段；
单击此处添加小标题
油田稳产，中含水（25％~75％）阶段；
单击此处添加小标题
产量递减，高含水（75％~90％）阶段；
单击此处添加小标题
低速开采，特高含水（＞90％）阶段。
砂岩油田注水开采平均采收率大约在 33％左右。
第一章 油气藏概述 西南石油油藏工程课件
越大，储量越集中，油井数少，开发效益好
4. 单储系数 单位岩石体积中的储量
SNF N Vb
(1sw)cos/Boi
越大，原油饱和度或孔隙度大，驱替效率高
57
5. 气藏储量
•地下体积
Vb=Agh
Vp=Vb =Agh
•地面体积
Vgi= Vpsgi =Aghsgi
Vgs=Vgi/Bgi
=Aghsgi/Bgi
46
•地质参数A0和h:
地震资料确定的构造图、测井、钻井、 取心、测试等联合确定
h Ao
47
•岩心分析参数 swc
swc pc
kr
48
•PVT实验参数
os, Boi, Rsi
Bo Rs
o
pb
pi
49
2 、油藏储量级别
•远景资源量：
Vs
NVsc1c2c3c4
油 Vs：探区源岩（生油岩石）体积
Vt：圈闭岩石体积，m3
Vti
未经证实，储量级别低， 初步估计或预测值
51
•预测地质储量：
圈闭钻井证实含油：
圈闭大小、含油边界不确定
油 N=Aoh(1-swc)os/Boi
气
藏
概 述
预测地质储量级别高于潜 在资源量和远景资源量
52
•控制地质储量：
N=Aoh(1-swc)os/Boi
油
进一步钻探评价井
•油环气藏
~
•底油气藏
37
•层状油藏
油层厚度小于含 油高度：ho>h
•块状油藏
油层厚度大于含油 高度：ho<h
38
6. 油藏命名原则
孔隙 + 岩性 + 圈闭 + 接触关系 + 流体 顺序
西南石油采油工程课件 采油工程_第1章2
液质量比K，考虑了流体粘度和K的影响。

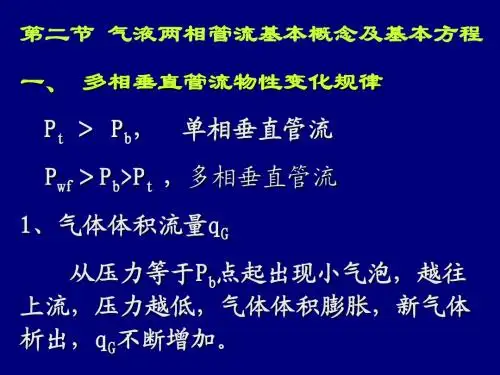

Orkiszewski经对比研究发现： Griffith和Wallis及Duns和Ros方法在低
流速范围比较精确，但在高流速下不够准确
。他将Griffith计算段塞流的相关式改进， 推广到高流速区。采用Ros的方法处理过渡流 态。针对不同流态计算存容比和摩擦损失。
（4）计算出区间的平均温度和平均压力Pav,Tav
（5）确定Pav和Tav下的物性参数 （6）判断流态,计算不同流态下的混合流体密度 、摩阻系数
（7）计算dp/dh和ΔP′（ΔP′＝
dp/dh×ΔH）
（8） 比较ΔP与ΔP,若相差超过允许值,以 ΔP代入。 （9）重复第4步到第8步
也可以选择假设压降值ΔP,来计算区间
横坐标: Vm=(qG+qL)/A , 总流速。 曲线族为不同的直径，曲线之上为 段塞流,曲线之下是泡流。
qG/qm
1.0
1.9
23/8 27/8 泡流 0.13
31/2
段塞流
4
41/2
当qG/qm<0.13时,无论其他参数如何均为泡流
vm
曲线的经验公式为: LB=1.071- 0.7277
(1-74)
间歇流：见图1—20 段塞流：包括大液体段塞流与几乎 充满管子的高速气泡的交替流。 塞流：大气泡沿管子顶部流动，而
管子下部为液流。
分散流：见图1—20
泡流：大气泡集中在管子的上半部。 环雾流：气流量高、液流量低，气流 中夹带液滴。
倾斜管的两相流流型不同于垂直管或水 平管，它与管斜角有关。
四、气液两相管流压力梯 度方程及求解步骤
VSL-液相表观速度 VSL=qL/A
（1-53）
采油工程讲义
采油技能拔尖人才培训讲义第一章油井完井与试油完井是指裸眼井钻达设计井深后，使井底和油层以一定结构连通起来的工艺。
它是钻井工程最后的一个重要环节，又是采油工程的开端，与以后采油、注水及整个油气田的开发是紧密联系的。
而油井完成质量的好坏直接影响到油井的生产能力与经济寿命，甚至关系到整个油田能否得到合理的开发。
因此，了解有关完井的知识，对采油技术人员来说显得十分重要。
第一节油井完井完井是衔接钻井和采油工程而又相对独立的工程，是从钻开油层开始，到下套管注水泥固井、射孔、下生产管柱、排液，直至投产的一项系统工程。
一、井身结构井深结构是指油井钻完后，所下人套管的层次、直径、下人深度及相应的钻头直径和各层套管外水泥浆的上返高度等。
如图1—1所示。
(一)导管导管3使钻井一开始就建立起泥浆循环，保护井口附近的地层，引导钻头正常钻进。
下人深度取决于第一层较坚硬岩层所在的位置，通常为2～40m。
导管下部要用混凝土稳固地固定于坚硬的岩层上。
所用导管的直径尺寸一般为450mm和375mm等。
(二)表层套管表层套管4又叫地面套管、隔水层套管，它的作用是用来封隔地下水层，加固上部疏松岩层的井壁，保护井眼和安装封隔器。
其下入深度取决于上部疏松岩层的位置，一般在30～150m之间。
它的直径尺寸为400mm和324mm等。
表层套管外的水泥返至地面。
(三)技术套管技术套管6又叫中间套管，用来保护和封隔油层上部难以控制的复杂地层。
下入深度根据复杂层位置而定。
但是，下技术套管会使完井成本大幅度增加，因此，实践中很少采用。
图1—1 井身结构示意图1－方补心；2－套管头；3－导管；4－表层套管；5－表层套管水泥环；6－技术套管；7－技术套管水泥环;8－油层套管；9－油层套管水泥环;10－油层上线;11－油层下线；12－人工井底；13－胶木塞;14－承托环；15－套管鞋;16－完钻井底。
注：油补距指转盘方补心上平面到套管四通上平面的距离(四)油层套管油层套管8也称为生产套管，其作用是保护井壁，形成油气通道，隔绝油、气、水层，下入深度是根据目的层的位置和不同完井方法来决定的。
西南石油采油工程课件_采油工程_第2章
管鞋时，油管液柱几乎没有升高，此
时，启动压力由沉没度决定。
Pe=hLg Pe—最小启动压力
因此： Pe Pe Pe
(2-1)
若Pe大于压缩机的额定输出压力，该压缩
机就无法把环空中的液体压入油管内，气体不能
进入油管，就不能实现气举。
要想实现气举，需大功率的压缩机来保证气
举的启动。但正常生产时不需要这么大的功率，
• 复合控制阀，也称液压打开， 气压关闭阀。即提高油压则打
开阀，降低套压则关闭阀。
(2). 按气举阀在井下所起的作用，气 举阀可分为: 卸载阀、工作阀和底阀。
(3). 按气举阀自身的加载方式可分为: 充气波纹管阀和弹簧气举阀。
(4). 按气举阀安装作业方式分为：
固定式气举阀和投捞式气举阀。
•
所谓套压控制或油压控制是指气举阀 对Pt或Pc 哪个更敏感。与阀接触面积大的 压力就是阀的支配压力。用于连续气举的 阀,要在打开状态时对Pt敏感一些，油压下 降，凡尔关闭一些，减小进气量；油压上 升，凡尔打开一些，增大进气量，以保持 Pt趋于稳定。用于间歇气举的阀，在打开 时，应最大限度扩张孔眼，并在关闭前一 直保持全开状态。以保证注气期间把液体 段塞举出地面。
1．流量与井口压力的关系曲线
假设油井以不同产量qi生产,由流入动
态关系,得出相应井底流压Pwfi,由压力梯度
计算方法,计算出相应的井口压力Pti。
p Pwfi Pti
B
作出井口压力与 IPR 产量的关系曲线
O
qi
q
2.流量与井底压力的关系曲线
流入动态关系描述地层流入井筒的规律,
给出关于地层渗流的井底压力与产量的关系
造成浪费，增加了设备的成本。
第二章采油工程基础知识
第二章采油工程基础知识第一节完井基础知识一、完井基础知识简介(—)完井的概念井是指一口井按地质设计的要求钻达目的层和设计井深以后，直到交井之前所进行的工作。
完井过程的任何一个环节，都会对以渗透率为主的油层特性引起或产生不同程度的损害，所以选用与产能性能相匹配的完井方法，可以保护油、气层，减少对油气层的损害，提高油气井产能及寿命。
采油地质在油层分析中也必须了解完井方法及过程。
目前国外使用的完井种类较多，在美国，油气完井方法设计要收集工程、地质、油层损害方面的数据，将其输入到计算机中，用完井程序处理，选出使油气井获得最佳的经济效益的完井方法。
在20世纪80年代中期前苏联，完井方法的选择也部分进入了定量阶段。
我国采用的完井方法主要是以套管射孔为主的方法，约占完井井数的80％以上。
个别灰岩产能用裸眼完井，少数热采式出砂油田用砾石充填完井。
但我国在完井方法的选择上，尤其在一些参数的确定上与国外先进技术尚有差勘探开发对油气井完井的共同要求是：(1)最大限度地保护油气层，防止对油气层造成损害；(2)减少油气流入井筒的阻力；(3)有效封隔油气水层，防止各层之间相互窜扰，(4)克服井塌或油层出砂，保障油气井长期稳产，延长生产期；(5)可以实施注水、压裂、酸化等特殊作业，便于修井；(6)工艺简便易行，施工时间少，成本低，经济效益好。
(二)完井的方法完井方法一般分为套管完井和裸眼完井两大类。
套管完井包括套管射孔完井和尾管射孔完井；裸眼完井包括先期裸眼完井、后期裸眼完井、筛管完井和筛管砾石充填完井。
1．套管射孔完井1)定义在钻穿油层后，下和油层套管并在环形空间注入水泥，用射孔器射穿套管、水泥环，井射入生产层内一定深度，构成井筒与产层的通道，这种完井方法称套管射孔完井。
它能有效地防止油层出砂和坍塌，还可以任意选择油层层位进行分层施工作业。
2)套管射孔井筒与产能的连通参数(1)射孔孔径：正常探井和开发井为10mm，特殊作业井不大于25mm；(2)射孔孔眼几何形状：短轴与长轴之比不小于0．8；(3)射孔孔眼轨迹：沿套管表面螺旋状分布；(4)射孔密度：正常探井和开发井10~20孔／m，特殊作业井可根据情况确定，一般不超过30孔／m；(5)射孔深度：射孔深度除要求穿透套管和水泥环外，还要尽量通过油层损害区进入无损害区。
西南石油采油工程课件_自喷与气举采油103页PPT
