论混流式水轮机各部件功能及其安装程序和要求

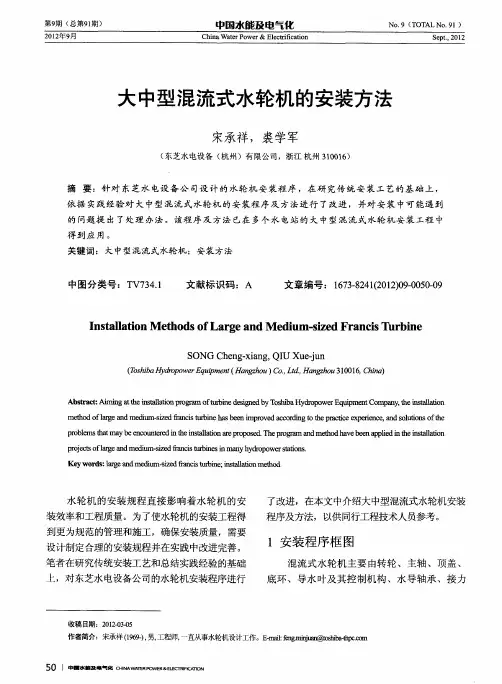

大中型混流式水轮机的安装方法
器 、 主 轴 密 封 、 蜗 壳 、座 环 、 基 础 环 、 尾 水
管 、补气 装置等 部件 组成 ，其 组成 结构如 图１
所 示 。混 流 式 水 轮 机 所 有 可 拆 卸 的部 件 ， 包 括
转轮 、主轴 、顶盖 、轴承 、底 环及其导水机 构
等部件 ，均 能利用厂房桥式起 重机从发 电机 定
ｍｅ ｏ ｆ ａｇ ｎ ｔ ｄｏ ｌｒｅａ ｄｍｅ ｉｍ－ ｚ ｄｆ ｎ ｉ ｔｒ ｉｅｈ ｓ ｅ ｎｉ ｒｖ ｄａ ｃ ｒ ｉ ｇｔ ｈ ｅ ｒｃ ｃ ｘ ｅ ｅ ｃ ， ｄ ｓ ｌｔ ｎ ｆ ｅ ｈ ｄ ｕ ｓ ｅ ｒ ｃｓ ｕ ｂｎ ａ ｂ ｅ ｍｐ ｏ ｅ ｃ ｏｄｎ ｏｔ ｐ ａ ｔ ｅｅ ｐ ｒ ｎ ｅ ａ ｕｉ ｓｏ ｔ ｉ ａ ｉ ｉ ｎ ｏ ｏ ｈ
图３尾水肘管安装
Ｃ Ｉ ＷＴ ＰＷ Ｒ ＥＣ Ｉ ＡＯ 中 水 电 化 ｌ １ Ｈ Ａ Ａ ＲＯ Ｅ＆Ｌ Ｔ ＩＴ Ｎ 田 能殛 气 ５ Ｎ Ｅ ＥＲ Ｃ Ｉ Ｆ
设计施 工与运 营管理
Ｄｅ ｉ ｎ Ｃｏ ｔｕ ｔ ｎ＆ Ｏｐ ｒ ｔ ｎ Ｍ ａ ａ ｅ ｎ ｓｇ ． ｎｓ ｃ ｉ ｒ ｏ ｅ ａｉ ｎ ｇ ｍｅ ｔ ｏ
尾水管肘管里衬底 部 已设有 的灌浆孔 ，如 有 必要可按有关要求在适 当的位 置增加灌浆孔
出现尾水 肘管上浮或倾斜现象 。内部支撑方式 及数量应符合设计要求 。
数量 ，并焊上挡环 ，备好堵头 。 管路安装 包括蜗壳排水管 、平衡管 、尾水 管排水管和量测管 路等 。为防止变形 ，同一截
面 的焊接应在１ ０方 向交替进行 。 ８。 安装结束后用经纬仪检查 ：与尾 水管直锥 管联接法 兰的高程 、中心位置和平面 度 ，要求 偏差控制在安装作业指导书要求范围 内。 混凝土浇筑层数应 按工地 的作业要求来确 定 。混凝土从一层浇筑后应 至少间隔混凝土终 凝时 间 （ 一般 １ ～１ 小时 ）才可浇筑下一层 。 Ｏ ５
混流式水轮机结构
混流式水轮机结构一、混流式水轮机的结构1.水轮机壳体：水轮机的壳体通常由钢板焊接而成，具有良好的密封性能。
壳体内部还设有轮道导汤管，用于引导水流。
2.导叶环：导叶环是安装在水轮机壳体内部的一个环形零件，其内部安装有一系列可调节的导叶叶片。
导叶环通过调节导叶叶片的开度，可以控制水流的流量和流速，从而实现对水轮机的调节。
3.导叶叶片：导叶叶片是水轮机中起导流作用的重要零件，通过调整导叶叶片的开度，可以改变出口流速和角度，从而控制水流对转子的冲击力，使得水轮机可以在不同水头和流量条件下工作。
4.转子叶片：转子是水轮机的关键部件，一般由多个对称的叶片组成。
转子叶片通过受到水流的冲击力，转动驱动轴，带动发电机发电。
5.出口导肋：在转子后部有一系列环形的导肋，用于引导从转子上流出的水流，增加水流的压力。
二、混流式水轮机的工作原理1.进水过程：水流由上游引导进入水轮机壳体，进入导叶环。
导叶环的导叶叶片控制水流的进入角度，使水流与转子叶片相互作用。
2.冲击转矩产生：水流受到转子叶片的反作用力，产生冲击力，使转子叶片转动。
3.转动传动：转子叶片的转动通过轴传递给发电机，驱动发电机转动，产生电能。
4.出水过程：水流经过转子和导肋等零部件后，通过出口排出。
出口导肋的作用是引导水流，增加水流的压力。
三、混流式水轮机的优点1.区域适用性强：混流式水轮机适用于中高水头和中小流量的水力发电站，适用范围广，兼容性强。
2.转速稳定：混流式水轮机的转速较稳定，工作平稳可靠。
3.效率高：混流式水轮机的效率较高，能够充分利用水能。
4.运维成本低：水轮机壳体结构简单，维护和维修成本相对较低。
综上所述，混流式水轮机是一种常见并且应用广泛的水轮机结构。
其结构主要由水轮机壳体、导叶环、导叶叶片、转子叶片和出口导肋等零部件组成，通过控制导叶叶片的开度和角度，实现对水流的调节。
混流式水轮机通过水流对转子的冲击力，带动转子转动，驱动发电机发电。
混流式水轮机具有区域适用性强、转速稳定、效率高和运维成本低等优点，在水力发电领域发挥着重要的作用。
混流式水轮机安装作业指导书2
混流式水轮机安装作业指导书2一、前言混流式水轮机是一种常用的水力发电设备，其安装作业对于保证设备的正常运行至关重要。
本指导书旨在为混流式水轮机的安装作业提供详细的指导和操作步骤，以确保安装过程的顺利进行。
二、安装前准备1. 确认施工区域是否符合安装要求，包括地基的承载能力、水源供应等。
2. 检查水轮机设备和配件的完整性和质量，确保无损坏和缺陷。
3. 准备所需的安装工具和设备，包括起重设备、焊接设备等。
三、安装步骤1. 水轮机设备的吊装a. 根据设备的重量和尺寸，选择合适的起重设备进行吊装。
b. 在吊装过程中，保持设备的平衡，并避免与其他设备或建筑物发生碰撞。
c. 将设备缓慢降落到预定的位置上，并使用支撑物进行固定。
2. 水轮机设备的定位a. 根据设计要求和现场情况，确定水轮机设备的最佳位置。
b. 使用水平仪和测量工具，确保设备的水平和垂直度。
c. 根据设备的布置图纸，进行设备的定位和标记。
3. 水轮机设备的连接a. 根据设备的连接要求，安装进水管道和排水管道。
b. 使用合适的密封材料，确保管道连接的密封性。
c. 安装水轮机设备的进出水阀门，并进行密封测试。
4. 水轮机设备的电气连接a. 根据设备的电气图纸，进行电气线路的布置和连接。
b. 确保电气线路的接地可靠，并进行电气测试和调试。
5. 水轮机设备的调试a. 检查水轮机设备的各个部件是否安装正确，并进行必要的调整。
b. 进行设备的试运行，检查设备的运行状态和性能。
c. 根据试运行结果，进行必要的调整和修正。
四、安全注意事项1. 在安装过程中，严格遵守相关的安全操作规程，确保作业人员的人身安全。
2. 在吊装过程中，注意设备的平衡和稳定，避免发生倾斜和滑动。
3. 在焊接过程中，采取必要的防护措施，避免火花飞溅和烟尘污染。
4. 在进行电气连接和调试时，切断电源并采取绝缘措施，避免触电事故发生。
5. 在设备试运行过程中，注意观察设备的运行状态，并随时做好安全保护措施。
混流式水轮机安装作业指导书-座环、蜗壳以及里衬安装
座环、蜗壳以及机坑里衬安装6.1座环、蜗壳基础板的安装6.1.1用挂钢琴线的方法按要求将尾水肘管安装用的机组基准线X、Y标点设置到相应的高程供座环、蜗壳安装时使用；按要求正确设置座环、蜗壳安装用的高程点。
6.1.2根据工地的实际情况，在座环、蜗壳支墩钢筋网编制过程中按座环蜗壳地基图安装相应的垫板；在锥管混凝土浇筑的过程中埋设攀环，攀环埋设时应尽量将其与周围的钢筋焊在一起。
垫板、攀环埋设方位和高程应符合要求，结果记录于QCR201-1、QCR201-2。
6.1.3座环、蜗壳基础板安装合格后，根据设计院提供的图纸浇筑座环、蜗壳支墩混凝土。
6.2座环的组装座环的组装工作应根据工地的实际情况在安装间或机坑内进行，本说明书按在机坑内进行座环的组装工作来进行说明。
6.2.1座环组装前的准备工作6.2.1.1按蜗壳座环地基图复查座环支墩上的垫板并清理干净，必要时应对垫板进行打磨处理。
6.2.1.2将千斤顶座、顶丝清理干净并按要求研配合格，然后按图组装成整体；将斜楔块清理干净并按要求研配合格；将地脚螺栓、螺母清理干净并进行试装配。
6.2.1.3根据蜗壳座环地基图将千斤顶、斜楔块布置于座环混凝土支墩垫板上。
调整千斤顶顶丝的顶面高程基本一致，同时千斤顶顶丝的顶面高程比最终的安装高程高5~10mm；调整斜楔块的顶面高程为最终的安装高程。
6.2.1.4将座环分瓣面清理干净以备座环吊装；将座环组合螺栓、螺母、螺柱清理干净并进行试装配；将分瓣面圆柱销清理干净。
6.2.1.5将座环上、下法兰面的把合螺孔清理干净并涂上相应的防腐漆（工地自备），用棉纱、木塞等将螺孔可靠地临时封堵。
6.2.2座环的组装6.2.2.1将带部分蜗壳的座环瓣体吊起并粗调其水平，按X、Y标记放置于相应的千斤顶上。
调整地脚螺栓，通过座环混凝土支墩的预留通孔将圆钢Q235—B穿入地脚螺栓相应的孔中。
初步拧紧地脚螺栓的螺母，同时调整千斤顶来初步调整该座环瓣体的水平；根据预设机组基准线X、Y标点挂十字钢琴线来初步调整该座环瓣体的方位。
