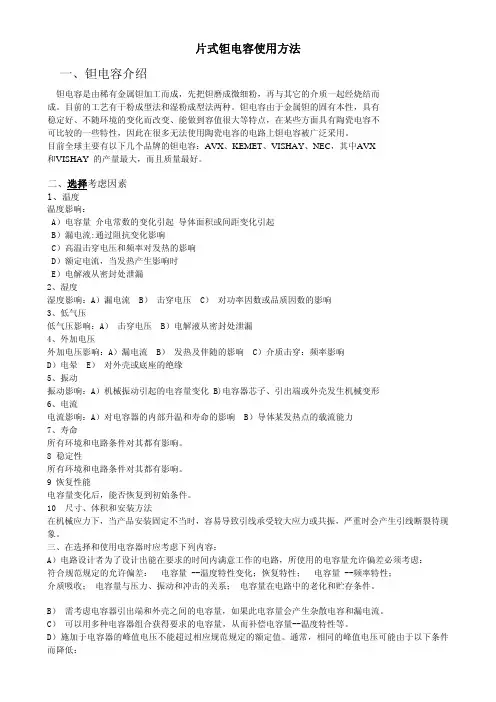

片式钽电容使用方法一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC，其中AVX和VISHAY 的产量最大，而且质量最好。
二、选择考虑因素1、温度温度影响：A）电容量 介电常数的变化引起 导体面积或间距变化引起B）漏电流:通过阻抗变化影响C）高温击穿电压和频率对发热的影响D）额定电流，当发热产生影响时E）电解液从密封处泄漏2、湿度湿度影响：A）漏电流 B） 击穿电压 C） 对功率因数或品质因数的影响3、低气压低气压影响：A） 击穿电压 B）电解液从密封处泄漏4、外加电压外加电压影响：A）漏电流 B） 发热及伴随的影响 C）介质击穿：频率影响D）电晕 E） 对外壳或底座的绝缘5、振动振动影响：A）机械振动引起的电容量变化 B)电容器芯子、引出端或外壳发生机械变形6、电流电流影响：A）对电容器的内部升温和寿命的影响 B）导体某发热点的载流能力7、寿命所有环境和电路条件对其都有影响。
8 稳定性所有环境和电路条件对其都有影响。
9 恢复性能电容量变化后，能否恢复到初始条件。
10 尺寸、体积和安装方法在机械应力下，当产品安装固定不当时，容易导致引线承受较大应力或共振，严重时会产生引线断裂待现象。
三、在选择和使用电容器时应考虑下列内容：A）电路设计者为了设计出能在要求的时间内满意工作的电路，所使用的电容量允许偏差必须考虑：符合规范规定的允许偏差： 电容量 --温度特性变化；恢复特性； 电容量 --频率特性；介质吸收； 电容量与压力、振动和冲击的关系； 电容量在电路中的老化和贮存条件。

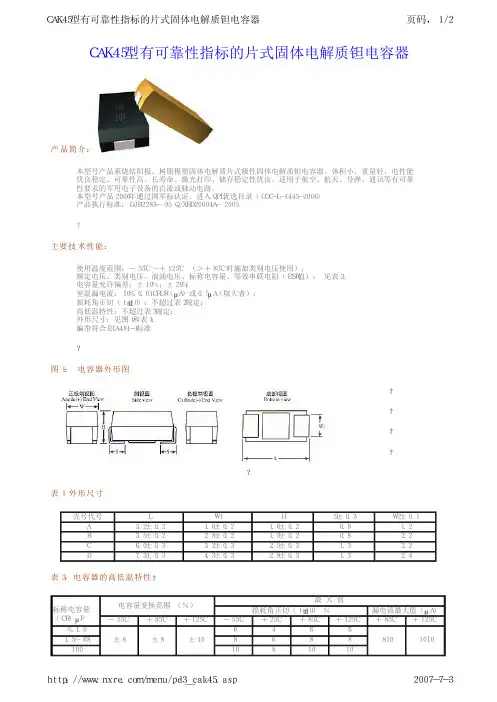

CAK45型有可靠性指标的片式固体电解质钽电容器
２２
Ｃ ３．２ Ｄ ２．２ Ｄ １．６ Ｄ １．１ Ｄ ０．９ ？ ？ ？ ？ ？ ？
３３
Ｄ ２．２ Ｄ １．６ Ｄ １．１ Ｄ ０．９ ？ ？ ？ ？ ？ ？ ？ ？
４７
Ｄ １．６ Ｄ １．１ Ｄ ０．９ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？
６．８
Ｂ ５．５ Ｂ ４．５ Ｃ ３．５ Ｃ ３．５ Ｄ ２．４ Ｄ １．４ Ｄ １．３ ？ ？
１０
Ｂ ４．０ Ｃ ３．５ Ｃ ３．０ Ｃ ２．５ Ｄ １．８ Ｄ １．２ Ｄ １．１ ？ ？
１５
Ｃ ３．５ Ｃ ３．０ Ｃ ２．５ Ｄ １．８ Ｄ １．１ Ｄ １．０ ？ ？ ？ ？
表 ２： 电容器的额定电压、类别电压、浪涌电压、标称电容量、壳号代号、等效串联电阻
额定电压（ＵＲ）Ｖ
４
６．３
１０
１６
２０
２５
３５
５０
类别电压（ＵＣ）Ｖ
２．７
４
７
１０
１５
１７
２３
３３
浪涌电压（ＵＳ）Ｖ
５
８
１３
２０
２６
３２
４６
６５
壳号代号／ＥＳＲ值（O）
？标称电容量（ＣＲ）µＦ 壳号 ＥＳＲ值 壳号 ＥＳＲ值 壳号 ＥＳＲ值 壳号 ＥＳＲ值
壳号 ＥＳＲ值
壳号 ＥＳＲ值
ห้องสมุดไป่ตู้
壳号 ＥＳＲ值
壳号
ＥＳＲ 值
０．１０
？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ Ａ ２４ Ａ ２２
０．１５
？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ Ａ ２１ Ｂ １７
片式钽电容使用方法(二)2024
片式钽电容使用方法（二）引言：片式钽电容是一种重要的电子元件，具有体积小、电容量大、稳定性好等特点。
在电子产品中广泛应用。
本文将介绍片式钽电容的使用方法。
正文：一、选择适当的片式钽电容1. 根据电路需求确定电容量大小2. 考虑电容器的尺寸和电压等级3. 参考厂家规格书选择合适的产品4. 注意判断电容器的使用寿命和温度特性5. 对比价格和性能，选择性价比高的产品二、正确安装片式钽电容1. 确保电路断电并放电2. 将电容器正确安装到电路板上3. 注意电容极性，正极连接到正极标记上4. 注意焊接温度和时间，避免损坏电容表面涂层5. 清理焊接区域，确保焊接质量和稳定性三、考虑片式钽电容的使用环境1. 防止潮湿和腐蚀环境对电容器的影响2. 避免高温和低温环境对电容器性能的影响3. 防止震动和冲击对电容器的损害4. 注意避免电容器长时间暴露在强磁场中5. 定期检查和维护电路，确保电容器的正常工作四、避免片式钽电容的错误使用1. 在不同频率下测试电容器特性2. 避免超过电容器的最大电压和电流限制3. 避免长时间大电流通过电容器4. 不要随意更改电容器接线和引脚连接方式5. 避免电容器与其他元件发生短路或过热现象五、注意片式钽电容的存放和维护1.存放在干燥、无尘、无腐蚀气体的环境中2. 定期检查和测量电容器的电容值和ESR值3. 及时更换老化和损坏的电容器4. 注意保护电容器表面涂层，避免划伤和损坏5. 遵守厂家提供的存储和维护指导要求总结：合理选择、正确安装和正确使用片式钽电容，不仅能够提高电路的性能稳定性，延长元件使用寿命，还能有效降低电路故障的风险。
因此，在设计和使用电子产品时，应注意片式钽电容的使用方法，并合理选择适合的产品。
片式钽电容使用方法

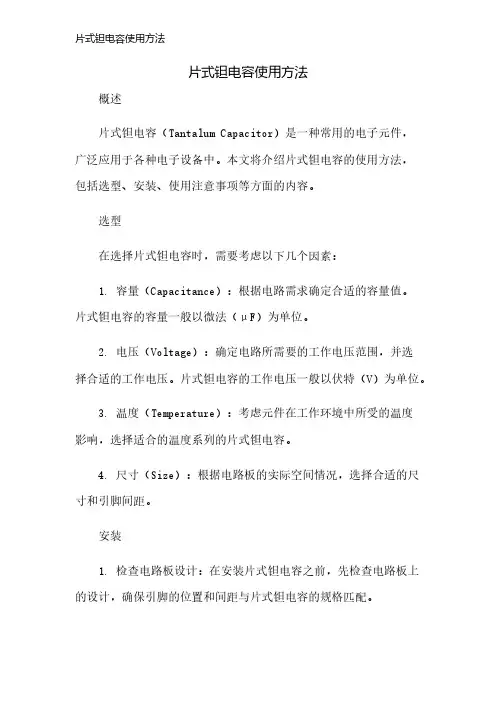

片式钽电容使用方法概述片式钽电容（Tantalum Capacitor）是一种常用的电子元件，广泛应用于各种电子设备中。

本文将介绍片式钽电容的使用方法，包括选型、安装、使用注意事项等方面的内容。
选型在选择片式钽电容时，需要考虑以下几个因素：1. 容量（Capacitance）：根据电路需求确定合适的容量值。
片式钽电容的容量一般以微法（μF）为单位。
2. 电压（Voltage）：确定电路所需要的工作电压范围，并选择合适的工作电压。
片式钽电容的工作电压一般以伏特（V）为单位。
3. 温度（Temperature）：考虑元件在工作环境中所受的温度影响，选择适合的温度系列的片式钽电容。
4. 尺寸（Size）：根据电路板的实际空间情况，选择合适的尺寸和引脚间距。
安装1. 检查电路板设计：在安装片式钽电容之前，先检查电路板上的设计，确保引脚的位置和间距与片式钽电容的规格匹配。
2. 焊接准备：在开始焊接之前，将片式钽电容更换到一个无静电的工作台，并戴上防静电腕带，以避免静电对元件产生损坏。
3. 焊接方法：使用烙铁和焊锡将片式钽电容焊接到电路板上。
确保烙铁的温度不要过高，避免焊接过久而导致元件损坏。
4. 焊接位置：将片式钽电容的引脚正确地连接到电路板上对应的焊盘上，并进行焊接。
5. 焊接注意事项：在焊接片式钽电容时，应避免过度加热，以免损坏电容的性能。
还应注意避免引脚之间的短路现象。
6. 焊接完成：焊接完成后，用万用表等工具进行检测，确保片式钽电容与电路板相连接正常。
使用注意事项1. 极性：片式钽电容有正负极性，必须正确连接。
在焊接时，应根据电容上标注的标识将正极引脚焊接至电路板上对应的正极焊盘上。
2. 工作电压：不要超过片式钽电容标注的工作电压范围，否则会导致电容失效甚至短路。
3. 温度：片式钽电容对高温敏感，应避免长时间暴露在高温环境中。
4. 震动和冲击：避免片式钽电容受到严重的震动或冲击，以免影响其性能和寿命。
片式钽电容器的性能选择
T/R组件用片式钽电容器的性能选择T/R组件是相控阵雷达射频电路的最重要组成部分,雷达发射出去的不同频率的照射电磁波就是由此产生. 因为电磁波的强度和可以探测的距离成正比,因此,不同探测距离要求的T/R组件要求的发射功率也不一样. 当功率较高的电磁波按照一定频率进行照射时,瞬间需要的电功率很高, 因此,每一个T/R组件模块里必须使用一定数量的电容器作为瞬时补偿电源.由于极短时间内的功率密度要求巨大[一个脉冲],因此,无法使用单一功率电源给所有T/R组件供电.只能使用多只电容器并联组合作为二级瞬时电源来使用.能够满足T/R组件里容量和体积比要求的电容器,必须能够同时保证环境温度大幅度变化和可靠性要求较高时,电容器的性能不能有明显变化.这样, 目前能够达到此体积和功率要求及温度特性和可靠性要求的,只有片式钽电容器可以做到.作为T/R组件里的瞬时电源使用的片式钽电容器, 必须满足不同温度时大功率充放电时仍然具有非常高的可靠性,否则非常容易导致价格昂贵的T/R组件整体失效.为了保证大功率的T/R组件的工作可靠,使用在此电路的片式钽电容器必须达到如下性能要求;一. 该电容器必须具有尽可能低的直流漏电流;钽电容器的漏电流和实际耐压及其绝缘电阻之间存在如下数学关系;I=UR/R上式是欧姆定律的数学表达式,但是,对于钽电容器, I表示的是该产品的实际漏电流而不是导体中通过的电流,UR是该产品的实际耐压而不是电路中实际施加的电压,R是该产品的实际绝缘电阻而不是该产品的电阻. 这些实际内容上的区别非常重要.从上式中,我们可以推导出这样的规律;当漏电流偏大时,产品的实际绝缘电阻就会下降,同时,该产品的实际耐压也会下降.同样的道理,如果实际漏电流较小的产品,其绝缘电阻也将较高,其实际耐压也会更高. 此规律在高温时对钽电容器的可靠性意义重大; 当高温时该产品的实际漏电流较大时,其实际耐压就会大幅度下降,因此,高温时钽电容器的失效率就高得多. 因此,对钽电容器的可靠性影响最大的参数就是该产品的漏电流大小,特别是高温时该产品的漏电流变化率高低可以直接成为该产品可靠性高低的最主要的判定参数.在使用电压较高时,片式钽电容器的漏电流偏大的产品在进行频繁的大功率放电时会出现爆炸失效现象.作为T/R组件中的瞬时电源,为了保证电磁波发射的功率强度足够[可以探测的距离和强度成正比],施加到电容器上和电容器放电时的功率均较大,此时,如果漏电流偏大,非常容易导致击穿瞬间发生,从而造成该T/R组件功能失效.制约片式钽电容器的漏电流大小的条件主要是电容器生产厂家的工艺技术水平,在此方面,各家片式钽电容器生产商的实际生产水平相差巨大.但由于GJB-2283-95的标准对漏电流的要求较宽,因此,从简单的测试看,好象那家公司都能够生产出合乎标准的片式钽电容器,而实际却不竟然,各家生产出的相同规格的片式钽电容器的实际漏电流水平和可靠性水平相差非常大.如果使用厂家只是通过形式化的简单测试,根本发现不了其中的差别.因此,不断的失效问题就一直在困扰着电容器使用者.钽电容器在实际制造过程中，由于使用的原材料性能差异和工艺水平不同以及装备性能的不同，批量生产出的产品的性能尽管都符合标准规定，但实际上不同生产厂家生产的产品的性能存在明显的质量差异。
振华新云电子 片式固体电解质钽电容器CA45A-P-10V-10 F-K 规格书说明书
片式固体电解质钽电容器规格书新云型号：CA45A-P-10V-10μF-K1. 产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。
适用于移动通讯、摄像机、程控交换机、计算机、汽车电子等各种电子设备的直流或脉动电路。
2. 产品型号及编码说明CA45A- P - 10v - 10μF - K型号壳号额定电压标称电容量容量偏差K：±10％3. 产品外形及尺寸：见图1及表1图1 电容器外形尺寸图表1 电容器的外形尺寸单位：mm4．电性能参数4.1 工作温度范围：-55℃～125℃；85℃以上施加降额电压。
4.2 标称电容量允许偏差（25℃，120Hz）：K：±10%；4.3 主要电性能参数：见表2表2 电性能参数表Array 5.标志5.1标志内容5.2 标志说明（举例）：见图2。
6. 产品外观质量6.1 产品本体应无针眼、缺角、缺块、发黑、漏封、裂纹、引出片断裂等现象。
6.2 产品标志：应清晰、完整、正确；无重影、漏打等现象。
7.包装7.1 产品编带的尺寸及卷绕方向：见图3、图4、表3。
注：用户未要求时，编带卷绕方向通常按左旋卷绕方向。
7.2包装数量：（1）商标及正极标识（2）标称电容量（3）额定工作电压106A 容量标识正极及电压标识图4 编带卷绕方向表 3 编带尺寸单位：mm8 应用指南8.1室温电性能的测量8.1.1 电容量(C)和损耗角正切(tg δ)的测量●施加电压： 直流偏压：U-=2.20 -1.0V ；交流偏压（有效值）的范围：U ～=1.00-0.5V●测量时，确保电容器正、负极的接法正确，否则读数会产生较大的偏差。
8.1.2漏电流（I ）的测量●施加电压：额定电压测量时，应串联1000Ω的保护电阻。
施加额定电压后3至5分钟，漏电流指针稳定后读数。
●测量漏电流时，严禁将产品的正、负极接反，如不慎接反，该只电容器应报废，即使电性能仍合格，也不能再使用。
片式固体钽电容-概述说明以及解释
片式固体钽电容-概述说明以及解释1.引言1.1 概述片式固体钽电容是一种新型的电子元件，具有优异的性能和广泛的应用前景。
它采用固态钽作为正极材料，相比传统的电解式铝电容，片式固体钽电容具有更高的电容密度、更低的ESR值、更好的抗漏电流能力和更长的使用寿命。
本文将通过对片式固体钽电容的原理、优点和应用领域进行详细介绍，探讨其在电子领域中的重要性和发展前景。
1.2 文章结构本文主要分为引言、正文和结论三部分。
1. 引言部分将介绍固体钽电容的概念和重要性，以及本文的研究目的和意义。
2. 正文部分将详细阐述片式固体钽电容的原理、优点和应用领域，为读者提供全面的了解。
3. 结论部分将对本文内容进行总结，并展望片式固体钽电容未来的发展前景和应用价值。
1.2 文章结构部分的内容1.3 目的:本文旨在深入探讨片式固体钽电容的原理、优点和应用领域，希望通过对这一电子元件的全面介绍，让读者对片式固体钽电容有更加深刻的理解和认识。
同时，我们也将讨论片式固体钽电容的发展前景，展望其在未来的应用和发展方向，为读者提供对这一领域的深入洞察和未来发展的展望。
通过本文的阐述，希望能够为相关领域的研究者和工程师提供启发和参考，推动片式固体钽电容技术的进步和发展。
2.正文2.1 片式固体钽电容的原理片式固体钽电容的原理部分:片式固体钽电容是一种电子元件，它的工作原理是基于固体电容器的电荷存储和释放。
在片式固体钽电容中，其基本结构包括钽质阳极、氧化层作为介质和导电性良好的负极。
当电压施加在钽电容上时，电荷会在钽电容的阳极和氧化层之间存储，并在需要时释放出来。
钽电容的阳极通常由纯钽制成，由于钽金属的高化学稳定性和良好的导电性，使得钽电容具有较高的容量、频率响应和稳定性。
氧化层在片式固体钽电容中起到重要的电介质作用，它能够阻止阳极和阴极之间的电荷直接接触，从而确保电容器的正常工作。
总的来说，片式固体钽电容的原理是通过在钽质阳极和氧化层之间存储和释放电荷来实现电容效应，从而实现电子元件在电路中的功能。
片式钽电容器介绍和使用注意事项
片式钽电容器介绍和使用注意事项•钽电容器产品介绍01•钽电容器常见失效模式和避免方法02•电容器选型注意事项03片式固体钽电容器的工艺流程钽粉压制 烧结 介质层形成被MnO 2/聚合物涂石墨和银浆装配塑封打标+测试+成型钽块2~10μm1200~2000℃引线 树脂外壳阳极 引线框架阴极介质层 阳极MnO 2/聚合体Ta 2O 5 Tantalum阴极材料 介质层 阳极材料Ta 2O 5外装M nE x t e r i o r M n O 2内装Mn Interior MnO 2TaTa 电容器表面断面照片Ta 电容器模拟结构图银浆层表面MnO 2层Ta 电容器断面照片Ta 电容器的内部结构照片片式钽电容器使用材料阳极引线阴极引线 钽丝焊接处垫片银浆石墨导电银胶聚合物(MnO 2)/Ta 2O 5/Ta名称使用材料阳极钽粉和钽丝 介质 五氧化二钽 阴极 聚噻吩、二氧化锰对应电极碳、防潮物（硅基材料）、银浆 装配银胶引线框架 铁镍合金；表面镀锡铋的纯铜 包封材料热固型阻燃环氧树脂钽电容器参数指标——容量（电容量）电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容量；图例为二氧化锰B 壳6.3V100μF的频率特征曲线0 20 40 60 80 100 120 20853641,5546,629 28,284 120,684 514,933容量C a p a c i t a n c e (μF )频率Frequency(Hz)频率特征曲线Capacitance vs. FrequencyCs(μF)-火炬 Cs(μF)-Afo=1/2πRCC=(ε0εr A)/d正极板(面积A)负极板(面积A) 介质层(介电常数εr ；厚度d)ε0：相对介电常数钽电容器参数指标——损耗（损耗角正切）电容器是一种实际电容器、不是理想电容器，在外施交流电压的作用下，除了会输出一定容量的无功功率Q之外，在电容器的内部介质中、在电容器的极板中、引线等导体中，以及在介质层的漏泄电流等都会产生一定的有功损耗功率P。
湘江钽电容介绍
三．产品应用
产品应用
储能
通过外接设备可将电容器上储存的电能释放，转换为光能、热能等。 具体应用有：放电、焊接、闪光灯、电子点火、激光发生器等领域。 对电容器有如下要求： 能承受瞬间大放电电流； 容量足够大； 为减小发热功损耗，ESR要小； 漏电流小，能减小电能泄漏速度。
产品应用
滤波
是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要
湘江产品命名
引线式固体钽电容
CA42系列——树脂包装，同向，插件式产品 CA46A系列——金产品尺寸表示方法：
封装/尺寸 代码
英制尺寸 (inch) 1206
公制尺寸 (mm) 3216-16
L×W1×H (mm) 3.2×1.6×1.6
电）或滤波（把残余的交流电短路掉）。在电路中电容通常用C
（ Capacitor ）表示，电容单位为F（法拉）。
钽电容基本参数
CR (电容量)
标称的额定容量，它是作为等效串联电路的容量测试的。 单位：法拉(F), 常用单位：微法(uF)
单位换算如下：1F=103mF =106uF =109nF=1012pF
产品应用
行业分类
目前市场上使用钽电容产品较多的行业包括：
安防行业、汽车电子、新能源、仪器仪表、 医疗设备、POS机、工控行业、工业计算机、 打印机、智能家居、舞台灯、电源、电表、机器人 数码消费类(如手机、 MID、蓝牙耳机、数码相机、笔记本电脑等)。
Thanks！
钽 电 容
一．钽电容概括
电容器定义 钽电容参数
二．湘江钽电容
生产流程
产品结构 产品命名
三．产品应用
钽电容知识总结(结构、工艺、参数、选型)
一、钽电容简介和基本结构固体钽电容是将钽粉压制成型，在高温炉中烧结成阳极体，其电介质是将阳极体放入酸中赋能，形成多孔性非晶型Ta2O5介质膜，其工作电解质为硝酸锰溶液经高温分解形成MnO2，通过石墨层作为引出连接用。
钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化,小型化发展,得到了广泛的应用，钽电容的主要特点有寿命长,耐高温，准确度高,但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。
2。
1。
基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态,钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺.固体钽电解电容其介质材料是五氧化二钽;阳极是烧结形成的金属钽块，由钽丝引出，传统的负极是固态MnO,目前最新的是采用聚合物作为负极材料，性2。
能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。
一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序:该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。
1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。
低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。
2、加了太多或太少有什么影响?如果太多：脱樟时，樟脑大量挥发,易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。
如果太少：起不到改善钽粉流动性的作用。
拌好后的钽粉如果使用时间较长,因为樟脑是易挥发物品，可适量再加入一点粘和剂。
樟脑的加入会导致钽粉中杂质含量增加，影响漏电。
每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存,以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。
片式钽电容器的并联使用
片式钽电容器的串联和并联使用片式钽可以使用在开关电源里作为滤波元件，也可以使用在控制电路里作为次级电源来使用。
当使用在滤波电路时，片式钽电容器在滤波的同时，还兼有充放电功能。
此类电路的充放电功率一般较小。
如果使用在脉冲充放电电路，电容器此时被当作一个能够在短时间内提供高功率输出的电源。
在此类电路，电容器即可以串联使用，也可以并联使用。
当串联使用时，如下图示；串联使用时，电路中的参数变化符合欧姆定律规定；串联后的总耐压变为单只的一倍，容量变为单只的1/2，阻抗变化为单只的一倍。
也可以串联后再并联或只是并联使用，如下图示；并联使用时，电路中参数变化符合并联电路规定；耐压不变，容量为并联只数和单只容量的乘积。
阻抗为并联只数N的1/N。
当由数只产品并联使用在脉冲充放电电路时，由于总阻抗为单只阻抗的1/N[N为总并联只数]，所以，每只产品上实际分担的电流符合并联电路电流变化规律；单只产品上的分电流为总电流1/N。
并联只数越多，单只产品上分担的电流越小。
由于片式钽电容器可以承受的直流电流如下式计算；I=UR/(1+ESR)式中；I为可以承受的直流电流UR为额定电压ESR为该只产品的等效串联电阻从上式可以得出如下结论：ESR越低的产品将可以承受更高的直流电流冲击。
因此，如果采用多只并联使用，由于总阻抗为单只的1/N，并联后的总阻抗=150毫欧/32=4.7毫欧，因此，该并联组合实际上由于并联只数的增加，抗电流浪涌能力将提高。
并联的越多，实际上可靠性越高。
不论是串联使用还是并联使用，都是钽电容器厂家推荐或建议的使用方式，因为这样可以提高电路的可靠性。
由于并联使用时的后续电路一般都串有功率性器件，因此，在此条件下使用，并不会存在用户担心的互相放电的现象；1.极性相同，不存在反向冲击。
2.根据并联电路电压变化规律，每只产品是施加的电压都相同。
3.短路放电时，由于串联有功率性器件，也不会出现互相放电现象。
多只并联使用实际上非常普遍，举实例如下；下图为INTEL公司的电脑板上并联多只钽电容器的实例；上图中的INTEL电脑主板上同时并联了10只聚合物片式钽电容器，在起到滤波作用的同时，还兼有大功率放电的功能。
片式钽电容使用方法
片式钽电容使用方法
片式钽电容使用方法
简介
选择合适的电容型号
1. 容量选择：根据电路的需求，选择合适的容量数值，一般可以在电容器数据手册中找到。
2. 电压选择：根据电路工作电压选择合适的电容器，一般应留有一定的余量，以确保电容器在工作时不会超过其额定电压，避免损坏。
焊接方法
1. 焊接温度：片式钽电容的焊接温度一般为260摄氏度，所以在焊接时要控制好焊接温度，以免超过其承受范围导致损坏。
2. 焊接时间：焊接时间一般在3-5秒之间，不可过长或过短，以免对电容器的性能产生不良影响。
电路布局
1. 与其他元件的距离：片式钽电容应尽可能与其他热源或高频源保持一定的距离，以免影响其性能。
2. 地线布置：片式钽电容的接地线应尽可能短且粗，以降低电感和电阻，提高电容器的性能。
注意事项
1. 避免过压：片式钽电容器不能承受过大的电压，应根据电路设计合理选择电容器型号。
2. 避免过温：片式钽电容器在工作时可能会产生一定的热量，应避免长时间高温工作，以免对电容器产生不良影响。
3. 防止反接：片式钽电容器应正确连接极性，一般有标识正负极的标记，应遵循正确的连接方法。
结论
以上内容仅供参考，具体的使用方法应根据实际情况和电容器的数据手册进行操作。
片式钽电解电容器使用技术说明
钽电解电容器使用技术指南一.钽电解电容器性能简要说明钽电容器目前仍然是一种体积容量比最高的电荷能量储存元件,它能够储存的电能量高低取决于介质层的厚度和面积，而它的介质层的介电能力可以达到120KV/mm，它相对的介电常数为27×10-12法拉/米，因此钽电容器可以在很薄的介质层内承受极高的场强，这是它体积容量比较高的根本原因。
它可以储存的电容量C与介质层的厚度d及介质层的面积A之间的关系如下：C=(ε0εr A)/d这里：ε0是真空中的介质常数(8.855×10-12法拉/米)εr是五氧化二钽的相对介质常数=27d 是金属中电介质的厚度(单位是米)C 是电容量，单位法拉A 是表面积，单位是m2钽电容器能够储能是因为其介质层五氧化二钽具有容许交流电通过阻止直流电通过的单向导电性，因此它属于极性电容器，使用和测试时必须特别注意它与叠层陶瓷电容器的区别。
其介质层的形成是基于钽是一种阀金属，在电化学状态下形成的无定型五氧化物具有的单向导电性是它能够成为制造电容器的优良材料的根本原因，它的介质层形成的电化学原理见下化学式。
介质的厚度通过形成（赋能）过程中施加的电压进行控制，最初在酸性溶液中保持直流电流不变，直到达到正确的介质厚度，（即电压达到“赋能”电压），然后转换到电压不变，直到电流衰减接近为零。
下面的化学方程式介绍了该过程。
钽阳极：2Ta→2Ta5+ + 10e-2Ta5+ + 10 OH-→Ta2O5 + 5H2O阴极：10H2O – 10e-→ 5H2 + 10 OH-形成的阳极再通过化学方法，在介质层上沉积一层电子电导型的二氧化锰作为电容器的阴极，这样，电容器的电容量就可以在固态下被引出成为一个可以储藏电能量的元件，制造电容器使用的材料如下：阳极：钽粉和钽丝(Ta)引线保护：垫圈(聚四氟乙烯)介质：五氧化二钽(Ta2O5)阴极：二氧化锰(MnO2)对应电极：碳(C)装配：银胶(Ag) 银浆(Ag)防潮物：硅基材料包封材料：热固环氧树脂包装：塑料载带(聚碳酸酯)、塑料上带(聚酯)、塑料卷盘(聚苯乙烯)无铅引线框架无铅引线框架是铁(Fe)基镍合金，有薄的镍隔离层(Ni) 外镀100% 锡(Sn) 。
片式钽电容
片式钽电容
随着信息时代的发展，电子设备和电路的需求越来越多，而钽电容作为一种关键的电子元器件，在电路中扮演着重要的角色。
片式钽电容是其中的一种，下面将为大家介绍片式钽电容的一些基本概念和应用。
一、什么是片式钽电容
片式钽电容是一种非常小巧的表面贴装型电容，具有高频率、高能量密度、高质量因数、低ESR（等效串联电阻）等特点。
其尺寸通常在0.8mm×0.4mm×0.4mm左右，电容量从几微法到数百微法不等，适用于高频电路和数字电路的应用。
二、片式钽电容的优点
1.体积小：由于片式钽电容采用了表面贴装和微电子加工技术，相比于普通的钽电容来说尺寸更小。
2.容量大：片式钽电容的容量通常是微法级别，但是其能量密度大，容量密度高。
3.优良的高频特性：片式钽电容在高频率工作时，具有低ESR、低ESL（等效串联电感）等优良特性，在高频振荡电路和射频电路等领域应用广泛。
4.长寿命：片式钽电容在制造过程中采用了多道工序，使其具有极高的可靠性和长寿命。
三、片式钽电容的应用
1.数字电路：由于片式钽电容小巧、容量大，具有优良的高频特性，因此在数字电路中应用广泛，如航空航天电子设备、计算机和通信设备等。
2.射频电路：片式钽电容在射频电路中广泛应用，如移动通讯、无线电、卫星通信等领域。
3.电源电路：片式钽电容在电源电路中主要用于去除电源噪声、滤波和稳压等功能。
综上所述，片式钽电容作为一种高端电子元器件，在高频电路、数字电路、射频电路和电源电路中具有广泛的应用。
未来随着科技的不断发展，片式钽电容的性能将会更加优越，为电子设备和电路的发展提供更多的支持。
CA45型片式钽电解电容器
CA45 型片式钽电解电容器CA45 Chip Tantalum Capacitor本产品是专为表面贴装要求而设计的片式固体组电解电容器。
有A.B.C.D.E.S六种殻号，与CA42树脂包封产品相比，它具更低的等效串联电阻ESR。
适用于自动表面贴装机。
广泛用于尖端军事、电脑、手机等领域。
本产品执行EIA535BAAC和QC30081、Q/YHC.45-01技术标准。
Solid tantalum chip capacitors designed and manufactured with the demanding requirements of surface mount technology in mind. There are A,B,C,D,E,S six case codes. It has lower ESR Compared with the dipped tantalum capacitors. The product compatible with automatic pick and place equipment. Suitable for minlitary equipment and computer, ceil telephone and other electronic products. Meets the requirements of EIA535BAAC and QC300801, Q/YHC.45-01 standard.主要技术性能 Specifications外形尺寸表 Case size table项目 Item使用温度范围 Operating temperature range （℃）-55 ~ +125（above 85℃, use derated Voltage ）4 ~ 500.1 ~ 470±10%, ±20%I≤0.01C R U R (μA )或0.5μA （取较大值Whichever is greater ）额定电压范围 Rated voltage range （V ）标称电容量范围 Nominal capacitance range （μF ）漏电量 Leakage current （μA ）25℃损耗角正切值 Dissipation factor (tg δ)(20℃,120Hz )温度特性 Temperature characteristics （120Hz ）耐久性 Load life （+85℃）可靠性 Reliability （+85℃）标称电容量允许编差 Capacitance tolerance （%）特性 Characteristics在85℃、0.1Ω/V 串联电阻条件下1000小时失效2%的置信度是60%2% per 1000h at 85℃ with 0.1Ω/V Series Impedance 60% Confidence level.2000小时 2000 hours-55℃容量（μF ）Capacitance （μF ）容量变化（%）Capacitance Change损耗最大值（%）Max D.F （%）漏电流最大值 Max DCL （μA ）≤1.01.5 ~ 68-10-85℃+10-125℃-85℃-125℃-85℃-20℃-55℃-125℃+1261010 l 012 l 0≥100126101246861012D S A B C L 殻号 Case Size2.0 ± 0.23.2 ± 0.23.5 ± 0.26.0 ± 0.37.3 ± 0.3W 1.20 ± 0.21.60 ± 0.22.8 ± 0.23.2 ± 0.34.3 ± 0.3H 1.20 ± 0.21.60 ± 0.21.90 ± 0.22.0 ± 0.32.8 ± 0.3P 0.5 ± 0.30.8 ± 0.30.8 ± 0.31.3 ± 0.31.3 ± 0.3T w 1.2 ± 0.11.2 ± 0.12.2 ± 0.12.2 ± 0.12.4 ± 0.1E7.3 ± 0.34.3 ± 0.34.0 ± 0.31.3 ± 0.32.4 ± 0.1LHPWT wCA45 型片式钽电解电容器CA45 Chip Tantalum Capacitor电容器的额定电压、降额电压、浪涌电压、标称容量和殻号Rated Voltage, Voltage Derating, Surge Voltage and Nominal Capacitance特性曲线 Charcteristic Curve电容器的ESR 值ESR Value of capacitors额定电压（V ）Rated Voltage 浪涌电压（V ）+85℃Surge Voltage 浪涌电压（V ）+125℃Surge Voltage 降额电压（V ）Voltage Derating 0.150.1 4.02.55.03.46.34.08.05.010.06.313.09.016.010.020.012.020.013.026.016.025.016.032.020.035.023.046.026.050.033.065.038.00.220.330.470.681.01.52.23.34.76.8101522334768100150220330470S S A/S A/S A/S B/A B/A B/A C/B C/B D/C D/C D/C D/C D EA/S A/S A/S A/S B/A B/A B/A B/A B/A C/B C/B D/C D E EA/S A/S A/S A/S B/A B/A B/A C/B C/B D/C D/C D D E E EA/S S A/S B/A B/A B/A C/B C/B C D/C D/C D/C D D E ES S A/S A B/A B/A C/B D/C D/C D D D D E/D ES S S S S A/S B C C/B D/C D/C D EE D A A A A B/A B B C C C D/C D ED A B/A B B/A B B C C D/C D D D/C EA A 标称容量（μF ）Cpacitance殻号Case size（标准型/缩小型）（Standard / Extended ）0.150.146.31016202535500.220.330.470.681.01.52.23.34.76.810152233476810015022033047030.025.09/207.5/106.5/7.04/63.5/43.2/3.52.2/2.81.8/2.21.1/1.60.9/1.30.90.90.90.912/259/207.0/126.0/7.04/53/43.3/4.02.5/3.51.8/2.01.6/2.00.9/1.60.140.90.90.914/2510.0/257.0/155.5/104/53/42.0/3.02.2/2.81.8/2.41.1/1.60.9/1.20.90.90.90.90.913/2530.08.0/12.05.5/6.54.5/5.03.5/42.5/3.52.0/2.81.81.1/1.60.9/1.50.9/1.40.90.90.90.925.025.011/209.03.5/5.35/6.52.5/3.02.5/2.81.8/2.00.91.11.30.90.9/0.90.925.025.025.025.025.012/25 6.53.54.5/5.22.0/2.51.5/2.21.30.90.91.015.021.018.024.010/128.012.07.08.05.54.0/4.52.51.42.022.017.0/15.014.07/84.55.02.82.41.4/2.00.91.01.2/1.80.914.010.0（μF ）标称容量Cpacitance （标准型/缩小型）（Standard / Extended ）Ω额定电压（V ） Rated Voltage容量 C A P （%）频率 Frequency 140%120%100%80%60%40%100HZ1KHZ 10KHZ 100KHZ容量与频率的典型曲线Typical capacitance VS. frequency容量变化 C a p a c i t a n c e . %温度 Temperature ℃+15+10+50-5-550-40+40+80+125容量变化与温度的典型曲线Typical capacitance change with temperature漏电流 L e a k a g e C u r r e n t D C L /D C L 25℃温度 Temperature ℃1010.1-550-40-2040602080100125漏电流与温度的关系Typical leakage current change with temperature E S R （Ω）频率 Frequency 1001100.010.1100Hz 1KHz100KHz 10KHz0.1μF 0.33μF 1μF 10μF33μF100μF 330μF1MHz阻抗和esr与频率的典型曲线Frequency dependence of Impedance and ESR阻抗 Impedance （Z ）等效串联电阻 ESRCA45 型片式钽电解电容器CA45 Chip Tantalum Capacitor订货方法 How to order编带包装 Taping and packing 载带包装 Carrier Tape Dimension 单位Unit （mm ）卷盘尺寸 Reel DimensionsM = ±20%K = ±10%容量精度ToleranceM Rated voltage 4V=0046.3V=00610V=01016V=01625V=02535V=03550V=050额定电压DC voltage035T 代表编带B 代表散带T=Tape and reel B=bulk pack包装形式PackagingT 标称容量（pF ）前两位数字是有效数字后一位数字是零的个数105 10x105(pf )Theis Is expressed In Picofarads. The first two digits are the significant figures. The third is the number of zeros to follow.容量Capacitance106型号TYPECA45标记 Marking Specification A 105容量代码 Capacitance code in pF正极 Polarity直流工作电压 DC working voltage G:4V J:6.3V A:10V C:16V D:20V E:25V V:35V T:50V47616V容量代码 Capacitance code in pF正极 Polarity直流工作电压 DC working voltageA 殻号 A SIZE 16V105B 、C 、D 殻号 B 、C 、D SIZE 16V4762.0Φ21±0.5Φ13±0.5Φ178±2.0Φ50m i n2.0±0.5W殻 号Case Size A B C D E SW8.4（+1.50, -0.00）12.4（+2.00, -0.00）12.4（+2.00, -0.00）12.4（+2.00, -0.00）每盘标准数量Qty. per reel20005004002500A ± 0.21.61.93.13.64.74.6B ± 0.22.43.53.86.47.77.6C ± 0.14.04.04.08.08.08.0E ± 0.11.751.751.751.751.751.75F ± 0.13.53.53.55.55.55.5W ± 0.18.08.08.012.012.012.0殻 号Case SizeS A BC D EAEmbossed EFWAnode （+）CB++。
陶瓷电容结构类型
陶瓷电容结构类型陶瓷电容是常见的电子元器件之一，主要用于储存能量、滤波、耦合等电路中。
陶瓷电容不仅具有尺寸小、功率大、频率响应范围广等优点，还具有长寿命、温度系数小等特点，在现代电子技术中占有重要地位。
陶瓷电容按照结构形式，可以分为片式、贴片式、桶式、小型钽电容和超大型MLCC等几种类型。
下面详细介绍各种类型的特点和适用场合。
一、片式电容片式电容结构简单，是最早产生的一种电容。
片式电容的结构由两片金属箔夹着一片绝缘材料组成，绝缘材料常用的有陶瓷、纸介质、聚乙烯等。
该电容的特点是功率小、精度低，只适用于一些低精度要求的场合。
贴片式电容是一种将电容元件与基片封装整合在一起的电容，通常由陶瓷、塑料或纸质介质制成。
它的优点是体积小、尺寸统一、插装方便等，适用于PCB板上精度要求一般的电路。
桶式电容是由绝缘材料加两片金属电极紧密地卷成一个筒状结构，形状像一个小桶。
它的特点是容量大，精度高，特别适用于要求高精度和长寿命的场合。
四、小型钽电容小型钽电容（Tantalum Capacitors）是一种以钽金属为正极，氧化银为负极，中间用氧化物作为绝缘体的电容，因为体积小、容量大、使用寿命长等优点，被广泛应用于军事、航空、电子、通讯等领域。
五、超大型MLCC超大型MLCC电容是近年来快速发展的一种电容，它具有体积小，容量大、频段广、高频性能卓越的特点。
超大型MLCC通常采用多层结构，单片电容的电容值可以达到1μF以上，广泛应用于各种高性能电子设备和系统中。
综上所述，不同类型的陶瓷电容具有各自的特点和适用场合，应根据实际需要选择具体型号。
在选择陶瓷电容时，还需要考虑到容值、耐压、温度系数、使用环境等因素，以确定最终的选型方案。
耐压等级最高的电容器
耐压等级最高的片式钽电容器片式钽电容器的阴极采用电子电导型的二氧化锰作为产品阴极，二氧化锰生产的电解电容器具有非常强的自我修补能力，因此，自60年代问世以来，目前为止，它仍然是中高压固体钽电容器最合适的阴极材料。
尽管近些年已经出现了高频阻抗更低的3，4乙烯二氧噻吩[聚噻吩]作阴极的高分子片式钽电容器，但由于高分子阴极的电阻率太低，因此，它不能使用在16V以上的钽电容器上。
在生产二氧化锰作阴极的片式钽电容器时，二氧化锰阴极使用化学分解的方法来制造，由于产品反复经过多次的高温化学分解，因此，在生产结束时，产品的耐压将有大幅度下降。
为了弥补化学分解制造阴极时导致的耐压下降问题，一般在决定产品耐压高低的介质层形成时，必须使用远远高于额定电压的形成电压来形成介质层。
一般使用的介质层形成电压和额定电压的比例为4：1。
也就是说额定电压为50V的产品的介质层形成电压必须达到200V 以上产品的耐压才可以保证。
而由于体积限制，片式钽不同壳号的尺寸采用IEC标准，因此装粉量受到严格限制。
同时，受制于生产钽电容器使用的钽粉生产技术水平的限制，在有限的壳号内，片式钽电容器的最高耐压一般最高只能达到50V的水平。
片式钽最大的使用电路基本上都是高浪涌高纹波的开关电源电路，使用在此类低阻抗电路，使用电压只能达到额定电压的1/3，为存在的浪涌留出足够的余量才可以保证安全和可靠性能够达到整机的可靠性要求。
因此，50V的片式钽在此类电路的上限使用电压不能超过16V，如果电路中的供电电流较小[例如使用电池供电的电路]，使用电压才可以达到额定电压的1/2。
当此类电路的使用电压较高时，特别是高可靠的军用电路，必须使用耐压更高的片式钽电容器才可以达到高可靠要求。
为了达到特殊的军用电路要求，北京718电子有限责任公司专门开发了一种新型的片式钽电容器，此产品使用了最新的高可靠材料和最新的介质层形成技术，产品的耐压可以达到63V以上。
产品的温度特性极为优良，在-55-+125度内，容量变化率在-3-+3%以内。
片式钽电容使用方法
片式钽电容使用方法一、介绍片式钽电容是一种电子元件，主要用于存储电荷和平滑电源电流，广泛应用于各种电子设备中。
它由片式钽电容器和电容连接脚组成，具有高电容量和低ESR（等效串联电阻）等优点。
本文将详细介绍片式钽电容的使用方法，包括安装、焊接与维护等方面。
二、安装1. 首先，确保在使用片式钽电容之前，先将设备断电，并确保电容器和设备之间的电压已放电完毕，避免触电和其他危险。
2. 插入片式钽电容器时，应注意连接脚的方向，正负极性需对应正确。
片式钽电容器通常采用符号“+”和“-”表示其正负极性，红色或标有正号的一侧表示正极，黑色或标有负号的一侧表示负极。
3. 在安装过程中，避免过度弯曲或拉扯片式钽电容的连接脚，以免损坏容器。
连接脚应平整地与电路板焊接。
三、焊接1. 在焊接片式钽电容之前，先将焊接区域清洁干净，确保表面无灰尘、油脂和其他杂质，以确保焊接的牢固性。
2. 将片式钽电容连接脚与电路板焊盘对位。
需要注意的是，焊接温度应控制在制造商建议的范围内，不要过高或过低，以免影响焊接质量。
3. 使用合适的焊接工具和焊接技术，将焊锡涂抹在片式钽电容的连接脚和焊盘上，使它们充分结合。
焊接时间不宜过长，以避免将过多的热应力传递给片式钽电容。
4. 焊接完毕后，使用适当的工具对焊接点进行视觉检查。
焊点应呈亮净的金属颜色，无松动或裂纹现象。
四、维护1. 在使用片式钽电容过程中，应避免超过其额定电压，以免损坏电容器。
2. 片式钽电容对温度敏感，因此要避免长时间使用在高温环境中，以免影响其寿命和性能。
3. 长时间不使用的片式钽电容，应存放在干燥、无尘的环境中，并避免受到机械振动、冲击和静电的影响。
4. 定期检查和维护设备上的片式钽电容，确保其连接牢固，没有松动现象。
如果发现电容器损坏或老化，应及时更换。
综上所述，片式钽电容是一种常见的电子元件，我们在使用时应注意安装、焊接和维护的细节。
正确的安装和焊接能够确保电容器的稳定性和可靠性，适当的维护能够延长其寿命和提高性能。
片式钽电容器介绍和使用注意事项
片式钽电容器介绍和使用注意事项•钽电容器产品介绍01•钽电容器常见失效模式和避免方法02•电容器选型注意事项03片式固体钽电容器的工艺流程钽粉压制 烧结 介质层形成被MnO 2/聚合物涂石墨和银浆装配塑封打标+测试+成型钽块2~10μm1200~2000℃引线 树脂外壳阳极 引线框架阴极介质层阳极MnO 2/聚合体Ta 2O 5 Tantalum阴极材料 介质层 阳极材料Ta 2O 5外装M nE x t e r i o r M n O 2内装Mn Interior MnO 2TaTa 电容器表面断面照片Ta 电容器模拟结构图银浆层表面MnO 2层Ta 电容器断面照片Ta 电容器的内部结构照片片式钽电容器使用材料阳极引线阴极引线 钽丝焊接处垫片银浆石墨导电银胶聚合物(MnO 2)/Ta 2O 5/Ta名称使用材料阳极钽粉和钽丝 介质 五氧化二钽 阴极 聚噻吩、二氧化锰对应电极碳、防潮物（硅基材料）、银浆 装配银胶引线框架 铁镍合金；表面镀锡铋的纯铜 包封材料热固型阻燃环氧树脂钽电容器参数指标——容量（电容量）电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容量；图例为二氧化锰B 壳6.3V100μF 的频率特征曲线0 20 40 60 80 100 120 20853641,5546,629 28,284 120,684 514,933容量C a p a c i t a n c e (μF )频率Frequency(Hz)频率特征曲线Capacitance vs. FrequencyCs(μF)-火炬 Cs(μF)-Afo=1/2πR CC=(ε0εr A)/d正极板(面积A)负极板(面积A) 介质层(介电常数εr ；厚度d)ε0：相对介电常数钽电容器参数指标——损耗（损耗角正切）电容器是一种实际电容器、不是理想电容器，在外施交流电压的作用下，除了会输出一定容量的无功功率Q之外，在电容器的内部介质中、在电容器的极板中、引线等导体中，以及在介质层的漏泄电流等都会产生一定的有功损耗功率P。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.4.2 抗弯强度
无明显机械损伤.
① 元件焊接在测试基板上（如图 6.4.2-1 所示的环氧玻璃纤维基 板） 按图 6 4 2 2 箭头所示方向施加作用力
Sunlord
抗弯强度
6.4.3 振动
Type a 3216 2.2 3528 1.5 2012 1.2
片式钽电容产品规范
第 4 页，共 14 页
1. 适用范围
本规范适用于片式钽电容 TC 系列。
2. 参考文献 EIA Standard 535BAAC－A Fixed Tantalum Chip Capacitor Style 1 Protected(molded) GJB 2283-95 有可靠性指标的片式固体电解电容质钽电容器详细规范
Sunlord
Sunlord
产
片式钽电容产品规范
第 1 页，共 14 页
品规范
客户 产品名称 顺络料号 客户料号
[ 新版发行, 修订发行]
【产品规范包括附录共 14 页】 【产品符合 ROHS 标准】
审核
片式钽电容 TC 系列
编号: ES001BF
检查
制作
深圳顺络电子股份有限公司
地址: 中国深圳观澜大富苑工业区顺络工业园
1. 在 25℃条件下，加直流额定电压，充电时间最长为 5min；
2. 电流值随着时间而下降，到某一终值时达到较稳定状态，记录该电流值。
6.4 信赖性试验
项目
6.4.1 端电极强度
要求 电极无脱落且产品无损伤。
测试方法
① 将元件焊接在测试基板上（如图 6.4.1-1 所示的环氧玻璃纤维 基板），按箭头所示方向施加作用力；
4. 外形尺寸 1) 尺寸和 PCB 焊盘：见图 5-1，图 5-2 和表 5-1。 2) 产品结构，见图 5-3。
C
P Case Marking
表 5-1
Case
Type
Code A 3216-16
L
3.2±0.20 (.126±.008)
B 3528-19
3.4±0.2 [0.134±0.008]
518110
电话:0086-755-82400574 传真:0086-755-82269029 电邮:sunlord@
【客户专用】 承认状态: 核准
完全承认 审核
日期:
条件承认
拒绝承认
复检
检查
备注:
Sunlord
【版本变更履历】
版本 01
生效时间 2010-07-01
片式钽电容产品规范
电容量 47×104pF 10×105pF 22×105pF
⑥ 举例 002 006 016
额定电压 额定电压 2.5V 6.3V 16V
⑦
故障率
A
表示不适用
3）标识
额定电压代号 Rated Voltage Code
Rated Voltage（V） 2.5
4
6.3
10
16
20
25
35
50
Code
e
G
6.3.3 tanδ值
a. 测试频率：120±5Hz,具体要求参考附录 A； b. 测试设备：HP4263B 或同等电容测试仪器； c. 测试信号：1000mV
6.3.4 漏电流（LC） a. 具体要求参考附录 A； b. 测试设备：TH2686 或同等漏电流测试仪器； c. 测试步骤(见图 6.3.5-2)：
2.8±0.30 (.110±.012)
4.0±0.30 (.158±.012)
1.2±0.15 (.047±.008)
F(±0.10) ±（.004）
1.2 (.020)
2.2 (.087)
2.2 (.087) 2.4 (.094) 2.4 (.094)
0.9 (.035)
单位: mm[inch] S(±0.30)
② 211 212 213
系列 普通级 低 ESR
超低 ESR
③ A B C D E P
外部尺寸[mm](L X W) 3.2X 1.6 3.5X2.8 6.0 X 3.2 7.3 X 4.3 7.3X4.3 2.0 X 1.25
⑤
电容量公差
K
±10%
M
±20%
④ 举例 474 105 225
电容量
无明显机械损伤；
铜箔
阻焊膜
40
45[1.772]
45[1.772]
弯曲量
图 6.4.2-2
① 将元件焊接在测试基板上（如图 6.4.3-1 所示的环氧玻璃纤维 基板）；
② 元件以全振幅为 1.5mm 进行振动，频率范围为 10Hz ～55 Hz；
③ 振动频率按 10Hz→55Hz→10Hz 循环，周期为 1 分钟，在空 间三个互相垂直的方向上各振动 2 小时（共 6 小时）。
C 6032-25
6.0±0.30 (.236±.012)
D 7343-28 E 7343-41
7.3±0.30 (.287±.012)
7.3±0.30 (.287±.012)
P 2012-12
2.0±0.15 (.078±.008)
注：不同厚度请参见附录 A。
W
1.6±0.20 (.063±.008)
2.8±0.2 [0.11±0.008]
3.2±0.30 (.126±.012)
4.3±0.30 (.169±.012)
4.3±0.30 (.169±.012)
1.25±0.15 (.049±.008)
H
1.6±0.20 (.063±.008)
1.9±0.2 [0.075±0.008]
2.5±0.30 (.098±.012)
① 在 125℃条件下，烘干 30+40 分钟； ② 待产品恢复至室温后，将环境温度降低到-550-3 ℃进行测量；
① 待步骤 A 完成后，将产品恢复至室温； ②将环境温度升高到 85+40℃进行测量；
① 待步骤B完成后，将环境温度升高到 125+40℃进行测量；
Sunlord
6.4.7 温度冲击 Thermal
GJB 360A－96 电子及电气元件试验方法
IEC384-3-1 Test Methods for Environmental Testing
3、产品描述和标识（料号）
1) 产品描述
片式钽电容 TC 系列。
2） 料号
TC XXX ※ XXX 〇 XXX □
①
②③ ④⑤ ⑥⑦
① TC
类别 片式钽电容
(A/B/C/D/E Case)
Capacitance （µF）
10
15
22
33 47
68
100 220 330 470 680
Code (P Case)
_
_
_
_
_
_
A
E
J
N
S
W
Code 106 156 226 336 476 686 107 227 337 477 687
(A/B/C/D/E Case)
① 无明显机械损伤； ② 元件端电极的焊锡覆盖率大于 95%； ③ 试验前后电容量变化率：±5%以内； ④ 试验后 tanδ值不大于初始标准值的
150%；
⑤ 试验后漏电流变化不大于 I0。
A、在-55℃条件下 ①无明显机械损伤； ②试验前后电容量变化率：- 10%以内 ③ 试 验 后 tan δ 值 不 大 于 初 始 标 准 值 的 150% B、在 85℃条件下 无明显机械损伤； ② 试验前后电容量变化率：10%以内； ③ 试 验 后 tan δ 值 不 大 于 初 始 标 准 值 的 150%
第 2 页，共 14 页
变更内容 新版发行
变更原因 /
核准 郭海
Sunlord
1. 适用范围 2. 参考文献 3. 产品描述和标识（料号） 4. 电气特性 5. 外形尺寸 6. 检验和测试程序
6.1 测试条件 6.2 外观检查 6.3 电性测试
6.3.1 等效串联电阻 6.3.2 电容量 6.3.3 损耗 6.3.4 漏电流 6.4 可靠性试验 6.4.1 端电极强度 6.4.2 抗弯强度 6.4.3 振动 6.4.4 可焊性 6.4.5 耐焊性 6.4.6 温度特性 6.4.7 温度冲击 6.4.8 耐潮湿（稳定性） 6.4.9 寿命试验 7.1 包装，储存和运输 7.1 包装 7.2 储存 7.3 运输 7.4 常用预防措施 7.5 使用注意事项 8. 包装文件和标识 8.1 包装文件 8.2 标识 9 .建议焊接条件 9.1 回流焊 9.2 手工焊 9.3 焊剂用量 9.4 PCB 设计 9.5 清洗 10.供应商信息 附录 A：电气特性
图 5-3 6. 检验和测试程序
6.1 测试条件 如无特别规定，检验和测试的标准大气环境条件如下： a. 环境温度：25±10℃； b. 相对湿度：50±30%； c. 气压：86KPa ~106KPa 如果对测试结果有异议，则在下述条件下测试： a. 环境温度：25±1℃； b. 相对湿度：50±2%； c. 气压：86KPa ~ 106KPa
A ±（.012）
0.8 1.1
(.031)
0.8
1.4
(.031)
1.3
2.9
(.051)
1.3
4.1
(.051) 1.3
4.1
(.051)
0.5
1.1
(.020)
B
C
1.35 1.5
1.35 2.7
2.0
2.7
