AE102A型氧气充填泵

AE102A型氧气充填泵
邵阳市矿山救护支队
一、氧气充填泵的用途
AE-102A型氧气充填泵的主要用途是将氧气、 氮气、二氧化碳等其它非燃性气体从大气源 输气瓶中抽出充填到小容积的氧气瓶内，使 其压力提高到20MPa-30MPa。以充填氧气为 例介绍，充装氧气时，从10MPa的大气源瓶 加压到20MPa的2L气瓶仅需14S,远远优于国 家规定的50秒标准。 可作为矿山救护队充填氧气使用，也可供化 工、石油、医疗、消防和其它有管部门应用。
（7） 工作场地严禁吸烟，工作人员必须穿着 没有油污的洁净衣服，工作前必须用肥皂仔 细把手洗净。应建立相应的禁烟、禁油制度。 （8）所有使用的工具必须经过清洗除油处理 后，再用棉纱彻底擦拭干净。 （9） 氧气充填泵的电源接线必须良好、可靠， 网路内要置有保险丝和接地线。（必须按要 求接好电源线，否则会造成电机或电路的损 坏）。
2、压缩机 压缩机由曲抽、连杆、十字头构成。曲抽的 两个曲拐成180°，曲抽箱采用全封闭飞溅式 润滑，在曲抽两端放置的耐油橡胶密封环， 可防止机械油从机体部漏出；在十字头上部 设置设置的波纹密封罩“11”可防止与高压 氧气相接触的零件不受机体内油脂沾污，同 时也避免水-甘油渗入机体内，使机油乳化。 柱塞、十字头的连接采用球面及平面关节浮 动结构，可使柱塞头部随球面转动及沿平面 移动，满足柱塞在上、下运动中的正确导向。 高压气体密封结构采用八个特制的抗磨密封 环。
2、更换润滑液 每季清洗一次大、小水箱，更换冷却水和润 滑液。 柱塞润滑用80%的蒸馏水和20%的纯净甘油 （丙三醇）混合液4升，将其注入到水箱内， 定期清洗水箱及过滤装置，并更换新的水、 甘油混合液，氧气充填泵在工作时必须使这 种液体由水泵不断地送到冷却室中，并由胶 管回到水箱内，润滑液最高温度不得超过 70℃。经常观察水箱液位，润滑液液位应保 持在水箱2/3-3/4处，严格按标准灌注，否则 会影响气缸冷却和润滑功能，导致气缸发生 故障或损坏。
4、电器控制部分 电器控制部分主要包括开关、继电器、交流 接触器等。 电器控制部分各元件之间由5种不同颜色（红、 黄、蓝、绿、黑）的1.5mm²线并列有序地连 接。
5、电机 电机采用Y100L1-4型三相异步电动机，其电压 38V，频率50Hz，功率2.2Kw，转速1430r/min， 满载电流5.03A。
氧气充填泵由操纵板、压缩机、冷却润滑系 统、电器控制部分、电机、箱体等组成。 1、操纵面板 （1）“1”启动按钮：按下启动按钮，绿灯 亮，电机开始运转，带动主机工作。 （2）“3”进气开关：打开后，气源瓶内的 气体通过“5”进气管、输入导气管及进气过 滤装置进入机体。 （3）“4”气源压力表：是用来指示大气源 瓶内的氧气压力。

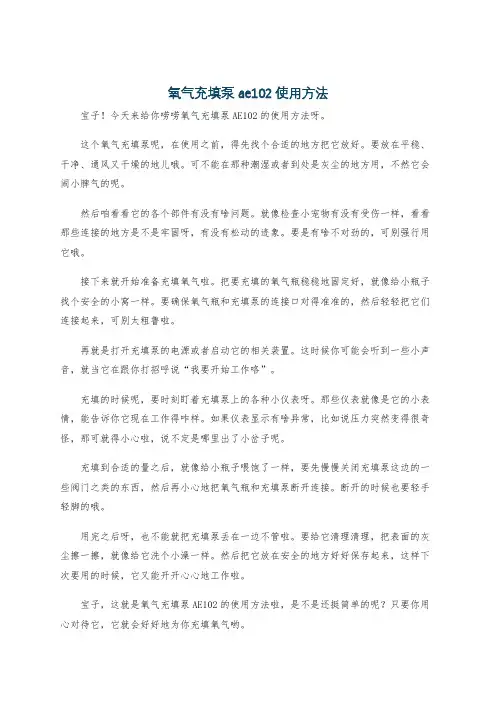

五、氧气充填泵的使用方法
1、设备使用前的基本要求 ： （1） 氧气充填泵应选择在干净无油污的房间 内进行工作，使用环境温度不低于0℃，保 持通风良好。室内照明线路和动力线路不 能使用明线，线路接头必须使用防爆接线 盒, 氧气充填室内存放大氧气瓶数量不得超 过5个。 （2）充填泵要水平放在地面上，四腿垫平。 用外接气源管路将气源瓶与充填泵联接。 (注意：气源管路与机体联接处的密封圈应 正确安装。
六、氧气充填泵的维护保养
日常保养 1、更换机油 （1）首先，启动充填泵空转几分钟，待曲抽 箱内油温上升后，再停机更换机油。松动 油位计背面的油管卡箍，拔下油管，放净 机体内残留机油，安装好油管。 （2）卸掉机油通风螺丝，将30号机械油从油 孔注入机体内。油位应达到油面计示数的 两刻度之间。 （3）第一次更换机油在氧气充填泵工作约 200小时后，以后每工作1000小时更换一次。
3、接头气密检查 氧气充填泵每月进行1次全面的气密性检查。 （1）各结合部位是否松脱及其它不正常现象。 （2）各接头、焊缝的气密性是否良好。 4、密封件 充填泵各种密封件，都应阻燃，保持清洁， 不能与油脂类等可燃物接触。 5单向阀 更换单项阀时，单向阀安装方向必须正确， 否则会造成气缸严重损坏，严重时还会造成 人员伤害等事故。
（3）首次使用前应向水箱中注入80%蒸馏水 加20%的纯净化学甘油（丙三醇）混合液4 升。 （4）严禁任何脂肪物及浸油物体与氧气和水、 甘油润滑液相接触的零件接触。 （5） 凡是与氧气及水、甘油润滑液相接触的 零件应定期进行清洗，可用乙醇、四氯化碳 等溶剂清洗。清洗后用压缩氧气吹净。 （6）在首次使用前应将机油注入到机体内， 注油量应该在油面计的上、下标之间，每次 更换机油后，必须除去机体外部的油脂并擦 拭干净，绝不允许机油从上、下机体的接合 处、各密封环及密封罩处渗漏。
（9）“19”“20”充气开关：用来接通或断 开充填泵压缩气体充填到被充气瓶内的开关。 （10）“10”放气开关：主要用于放净充气 开关到被充气瓶之间管路的余气。 注意：用放气开关放净充气开关到被充气瓶 之间管路的余气，是充样过程中的重要步骤， 是卸下已充满气的气瓶前所必须做的工作。 （11）“16”润滑窗口：用来观察冷却润滑 液是否正常运转（有润滑液流动为正常）。 （12）“2”停止按钮：使氧气充填泵停止工 作的开关。 （13）“15”油面计：用来观看机油液位。
（3）充气过程 a、将需要充气的待充气瓶接在充气接头上。 b、依次打开气源瓶开关、进气开关、充气开关、待 充气瓶开关，气源瓶内氧气将自动流入到待充气瓶 内，直到压力平衡时为止； c、关闭集合开关进行充气，此时1级压力表和电接 点压力表的指针随压力升高而升高，当达到预先设 定值时自动停机，充气结束； d、打开集合开关，关闭被充气瓶开关及充气开关， 打开放气开关，放净管路内余气，卸下被充气瓶； e、 如需继续充气，可重复上述步骤。工作结束后 停机，关闭气源开关，打开集合开关、打开汽水分 离器开关，放净管路内残余气体，之后关闭汽水分 离器开关，进气开关，然后切断电源。再次进行充 气时，应按上述步骤重复进行。
三、氧气充填泵各部件名称及作用
1启动按钮 2停止按钮 3进气开关 4气源压力表 5进气管 6电机 7箱体 8铭牌 9电器箱 10放气开关 11被充气瓶 12气水分离组 13压缩机 14水箱组 15油面计 16润滑窗口 17电接点压力表 18 I级压力表 19充气开关II 20充气开关I 21气水分离器开关 22集合开关
B、复合气瓶：确保所用气瓶距上一次水压试 验不超过三年。气瓶使用年限不超过十五年。 检查气瓶外部质量，如有裂痕、沟痕、切口、 致使复合缠绕层断裂、拆散、暴露在高温环 境所致的变黑、气泡、烧焦、熔化、扭曲等 现象，应停止使用。气瓶钢印标记打在护罩 上，检验钢印标记打在金属检验标记环上。
注意：在充气前对被充气瓶进行检查，主要 应观察气瓶工作压力及充装气体是否一致， 气瓶是否在使用期限内，气瓶是否有碰撞或 裂缝等现象，对检查不合格的气瓶，不予充 装。 注意：检查气瓶开关是否灵活、完好、开关 接口端面及螺纹处是否有损伤，严禁强行瓶 大排气压力：30MPa 2、吸入条件下的排气量3L/min 3、级数：2级 4、最大压缩比：8 5、曲轴转数：440min-1 6、柱塞行程：30mm 7、一级柱塞直径：18mm、二级柱塞直径：12mm 8、三相电动机参数：型号：Y100L1-4 功率：2.2KW 电压：380V 转数：1430r/min 9、外型尺寸：940×500×700mm 10、质量：120Kg
维护 氧气充填泵在使用过程中会出现气缸漏气的 现象，即在水箱中可见到冷却水管中会有气 体伴随冷却液一起排出，必须更换或压紧气 体密封环处理，否则会影响氧气充填泵的充 气效率，严重时压力上不去，这时需要对气 缸的密封部位进行调整。若水环下方沿柱塞 有冷却润滑液流出，则须更换或压紧液体密 封环处理。
1、更换单向阀方法 （1）用扳手松开输气管接头。 （2）更换单向阀（注意进出气方向，单孔进， 四孔出）。 （3）拧紧输气管接头。 2、更换或压紧气体密封环 （1）用扳手松开输气管接头，取下单项阀， 安装时注意方向，单孔进，四孔出。 （2）使用专用扳手松开气缸，将气缸卸下。 用专用扳手拧紧压帽，每次拧紧压帽深度为 1-1.5扣，如压帽拧到头，可更换厚压帽压紧， 注意压帽不许高于气缸下面，若还不密封， 则可更换气体密封环继续使用。
（4）“17”II级压力表：又称电源接点压力 表，用来限定氧气充填泵最大输出的压力值， 当氧气充填泵的输出压力达到限定值时，氧 气充填泵自动停机。 （5）“22”集合开关：是控制气源瓶内气体 对流或升压到待充气瓶的转换开关。 （6）“21”气水分离气开关：是控制气水分 离器排除系统冷凝水的装置。
（7）“12”气水分离组：是由气水分离器单 向阀、过滤器和安全阀组成，其单向阀用来 控制被充气瓶内的氧气不倒流；如果被充气 瓶内的压力达到电接点压力表压力设置值， 电接点压力表控制失灵，气水分离器上的安 全阀将自动开启向外泄压，起到安全保护作 用。 （8）“18”I级压力表：用来表示气体经过I 级压缩后的气体压力，由于该型号充填泵采 用II级压缩，那么I级压力表只是指示I级压力， 而II级压力，是电接点压力表指示的数值，也 就是充填泵的输出压力。
6、箱体 箱体采用箱式框架结构，它是由框架、四周 侧板及上后盖板组成。框架是由25X25方钢焊 接而成。
四、氧气充填泵的工作原理
整机工作原理是通过压缩机上的柱塞不断地往复运动来完 成对待充气瓶的氧气充填工作。即：启动电机，电机旋转 通过皮带轮带动压缩机上曲抽转动，曲抽上的曲拐转动经 连杆、十字头带动柱塞做上下重复运动。 当一级柱塞向下运动时，一级气缸内的气体随之膨胀，压 力降低，当一级气缸内的压力低于大氧气瓶内气体压力时， 一级吸气阀自动启开，气体由气瓶流入一级气缸内；当一 级柱塞向上运动时，气缸内气体被压缩，压力升高，当其 压力大于二级气缸内气体压力时，一级气缸的排气阀和二 级气缸的吸气阀均打开，一级气缸内气体便流入二级气缸 内；当二级气缸内柱塞向上运动时，二级气缸内的气体被 压缩，压力升高，当其压力大于被充气瓶内气体压力时， 经二级排气阀通过气水分离器上的单向阀、充气开关流入 到被充氧气瓶内，即完成一次充气。经过柱塞不断往复运 动来完成对被充气瓶的氧气充填工作。
