佳能维修技术指导手册
佳能全系列数码机维修手册
CANON 佳能 iR5000/iR6000 数码复印机维修/调整定期维修周期每25万印张进行一次维修程序模式进入法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表5-74T打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞KEY-HIST选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印维修模式的卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT选择USER-PRT,显示反转后按OK键,打印出用户模式一览表当检测到E000～E004定影故障时,自动切断定影灯交流电源供电继电器RL1,机器停止运行并显示出故障码E000～E0045-72TE000～E004定影故障码清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码选购件复印控制计数器 E032清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码复印数据控制器通信不良 E717清除:COPIER＞FUNCTION＞CLEAR＞ERR选择ERR,当显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN-HIST选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[系统管理]密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-MCON选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC控制板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关用户模式设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI选择MMI,显示反转后按OK键;OFF/ON主电源开关废粉计数器清除COPIER＞COUNTER＞MISC＞WST-TNR废粉处理后该计数器要清除当出现"E005"或更换定影清洁卷筒纸1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换清洁卷筒纸还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞MISC＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示定影清洁卷筒纸故障码“E005”清除COPIER＞COUNTER＞MISC＞FX-WEBCOPIER＞COUNTER＞DRBL-1＞FX-WEB计数器清除步骤:COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,该项目的计数器被清除到"00000000"定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:PRM-WIRE / 00000027 / 00500000 / 0% !! 000082PRM-WIRE,零部件名称, 本例中的PRM-WIRE为一次充电电极丝计数器00000027 为一次充电电极丝计数器实际使用张数(该零部件更换后要将该计数器清除)00500000 为一次充电电极丝零部件限定的使用张数(在该项目中可设定,设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,当比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换一次充电电极丝零部件.鼓表面电位控制系统异常的检测法图像不良时，是鼓或鼓表面电位控制系统的静电潜像引起的还是由显影,转印部分引起的将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式后图像质量变好,可能是鼓表面电位检测组件或DC控制电路板出问题鼓表面电位自动控制系统异常时将电位控制的ON/OFF设定: COPIER＞OPTION＞BODY＞PO-CNT改为 "0:OFF" 的非自动控制模式此时电晕电流控制,激光功率控制,显影偏压控制全部由ROM中的基准值自动控制显示环境传感器检测到的机内温度COPIER＞DISPLAY＞ANALOG＞TMPE单位℃显示环境传感器检测到的机内相对湿度COPIER＞DISPLAY＞ANALOG＞HUM单位%RH定影上热辊温度(TH1热敏电阻检测)COPIER＞DISPLAY＞ANALOG＞FIX-U单位℃正常195℃"漏电继电器开关"的检查:按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关OFF时要注意的事项拆装作业时先关主电源开关再拔下电源插头.1,在执行打印时,如关闭电源则处理中的数据可能被删除,为此要待面板上的"执行/存储"指示灯灭后才能关闭主电源开关2,下载时不可关闭主电源开关,否则机器会出现故障3,主电源开关的ON或OFF不影响环境开关和加热器开关的ON/OFF4,注意:主电源开关的ON的状态下打开前门开关,机内所有电源不能被切断主电源开关,操作面板电源开关ON时时序：1,预热阶段WMUP: 电源ON到定影热辊表面温度达到195度时的预热阶段WMUP充电电极丝清洁:1,电源ON时定影低于100度要进行一次/预转印/转印/分离电极丝清洁2,用户模式设定了电极丝清洁3用维修程序模式清洁电极丝: 选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN,显示反转后按OK键,连续进行5次电极丝的自动清洁电极丝的自动清洁间隔COPIER＞OPTION＞BODY＞W-CLN-P设定范围:设定打印张数为100～2000张, 缺省值=2000张更换"电极丝"要执行:进入维修程序模式,选择COPIER＞FUNCTION＞CLEANING＞WIRE-CLN2,初始旋转阶段INTR: 定影热辊表面温度从到达195度后200度之前,使热辊表面温度均匀的初始旋转阶段INTR时鼓电机,主电机,定影电机,预曝光灯, 激光扫描电机 ON,此后一次高压(正DC),栅极高压,集尘辊偏压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ON3,控制旋转1(CONT1)阶段: 定影热辊表面温度从到达195度后200度之前,INTR结束到复印用时感光鼓表面上静电电位测定结束的控制旋转1(CONT1)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行复印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制4,控制旋转2(CONT2)阶段: 定影热辊表面温度从到达195度后200度之前,CONT1结束到打印用时感光鼓表面上静电电位测定结束的控制旋转2(CONT2)阶段激光扫描电机ON,激光ON,显影偏压(DC)ON,进行打印用感光鼓表面上静电电位(VD最大8次,VL1最大8次,VL2, 1次)测定,如果电源ON时定影热辊表面温度已达到195度,不进行电位控制5,后旋转LSTR阶段: 定影热辊表面温度从到达195度后200度之前,CONT2结束的后旋转LSTR阶段(鼓旋转一圈,对鼓进行静电性的清洁)一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF6,待机STBY阶段: LSTR结束到复印键ON或电源开关OFF的待机STBY阶段鼓电机,主电机,定影电机,激光扫描电机,预曝光灯 OFF;一次高压(正DC),栅极高压,预转印-DC;预转印AC,转印充电高压(正DC),分离充电高压(AC+正DC) ,显影偏压(DC) OFF机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED灯由红变绿CANON 佳能 iR5000/iR6000 数码复印机读出(扫描)部分维修/调整(由主控制板通过读出控制板进行)进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制电路板后要执行:1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目; COPIER＞ADJUST＞ADJ-XY＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整);OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作书本模式扫描时序扫描灯架原位传感器PS39检测到扫描灯架在原位,按复印键后扫描灯架开始前进扫描动作,然后再返回到原位,曝光灯点亮进行光补偿(增益调整)和CCD原稿尺寸检测用临界电平调整,完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测:1,原稿台读取模式,副扫描方向的原稿尺寸由原稿传感器PS43;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成输稿器各传感器的灵敏度调整FEEDER＞FUNCTION＞FEEDER＞SENS-INT选择SENS-INT,显示反转后按OK键,自动调整完成后自行停止调整前传感器要进行清洁原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS39位置书本模式/一页原稿/原稿台盖板(开)1,原稿台盖板打开,第1反光镜灯架从待机时的扫描原位传感器PS39位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键后,曝光灯点亮检测原稿尺寸;原稿检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS39位置,进行光补偿3,光补偿后,第1反光镜灯架从扫描原位传感器PS39位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光(氙灯)注：曝光灯亮度不可调整更换"曝光(氙)灯"执行:进入维修程序模式,1,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常E220-0001曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常E225-0000电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常E225-0002顶端放大补正值与前一张的补正值相比超过规定的电平信号复印倍率:1,ADF模式: 25～200%(第1反光镜架固定在流动读取位置的曝光玻璃前,原稿由ADF输送)2,原稿台读取模式: 25～400%倍率变化:主扫描方向和副扫描方向25%～49%由主控制板图像处理的变倍程序软件完成,副扫描方向50%以上由第1反光镜架的扫描速度或ADF的原稿搬送速度确定扫描电机,扫描原位传感器E2020001电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障扫描电机,扫描原位传感器0002光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障E2040001ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边光学原位位置调整(HP传感器)COPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米图像处理系统CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度(8bit A/D变换);读取控制板(光补偿补正;自动浓度调整)模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成光补偿补正，自动浓度调整光补偿补正由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化光补偿分：用维修模式确定的目标值的光补偿调整和每次原稿扫描时进行的光补偿补正；短期光量变动的补正用增益补正光补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为光补偿补正的目标值（更换曝光灯或光量变化时用维修模式进行）光补偿补正每次原稿扫描时进行，先测定标准白板的浓度数据然后与光补偿补正的目标值进行比较将其差值作光补偿补正值来设定补偿原稿扫描时的各CCD图像的偏差使图像浓度均匀端部增益补正（ADF用）ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量变动在流动读出玻璃的端部安装了端部增益补正测试板(灰色)读出该光量计算为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数*COPIER＞ADJUST＞CCD＞PPR设定范围0～255标准白板的浓度数据设定*COPIER＞ADJUST＞CCD＞PLT设定范围0～255CCD输出的增益调整值输入*COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入*COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO*:维修模式中无CCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-END自动曝光(AE)调整AE调整COPIER＞ADJUST＞AE＞实时AE模式的文字浓度调整COPIER＞ADJUST＞AE＞AE-TBL调整范围1～9缺省值5数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD电信号补偿有关的调整CCD COPIER＞FUNCTION＞CCD＞CCD-ADJ,注:操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD标准白纸的浓度数据COPIER＞ADJUST＞CCD＞PPR调整范围0～255如有底灰降低设定数CCD标准白板的浓度数据COPIER＞ADJUST＞CCD＞PLT调整范围0～255CCD输出的增益调整值输入COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性调整值输入COPIER＞ADJUST＞CCD＞OFST-E/OCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO图像清晰度电平设定COPIER＞OPTION＞BODY＞SHARP设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整:COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整:COPIER＞FUNCTION＞CCD＞EGGN-POS(仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,输出图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值输入COPIER＞ADJUST＞CCD＞SH-RATIOCCD的端部放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-STCCD的端部放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ENDCCD读取位置调整ADJ-XY主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290每步0.1毫米数据大移向稿台刻度标准2.5±1.5毫米光学原位(白板读取位置)调整(HP传感器)C OPIER＞ADJUST＞ADJ-XY＞ADJ-S调整范围55～70每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF调整范围100～400每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS调整范围30～60每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGTCCD光补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIOCANON 佳能 iR5000/iR6000 数码复印机打印部分维修/调整(由主控制板通过DC控制板进行)非晶硅感光鼓成像过程该机感光鼓在激光曝光的成像过程中使用了鼓电位检测传感器和环境温/湿度检测传感器,鼓电位检测传感器检测感光鼓表面上静电电位和鼓周围的环境温湿度(模糊控制),用检测到的数据去控制复印过程以保持最佳复印图像更换感光鼓组件更换感光鼓组件后要进行，强行执行电位控制电位控制的ON/OFF设定COPIER＞OPTION＞BODY＞PO-CNT0:OFF非电位自动控制模式1:0N,电位自动控制模式电位控制的工作模式设定COPIER＞OPTION＞BODY＞PO-CNTMD0:仅在电源ON时执行一次(缺省值);1:电源ON后10分和60分钟时执行(缩短模式);2:电源ON后10分和60分钟时执行(标准模式)强行执行电位控制COPIER＞FUNCTION＞DPC＞DPC选择该项目后键入1按OK键关闭电源后再打开1,预曝光使鼓清洁消电DC控制板J103A-4,感光鼓消电用的预曝光灯:63个LED，PEXP/2,一次充电电流（正DC）一次充电电流(正DC)由电位控制设定,一次充电电压(栅极电压由压敏电阻固定:大约+850V)第一次检测鼓暗部电位VD时用前一次的一次高压电流值来检测鼓暗部电位,DC主控板将鼓暗部电位与目标电位比较,如果大于±6V,修正一次高压电流后再检测鼓暗部电位,VD最大可检测8次,以确定一次高压电流值非电位控制时的一次电流的调整值输入COPIER＞ADJUST＞HV-PRI＞PRIMARY调整范围0～1400DC控制板J102A-16,一次/转印高压ON/OFF遥控信号PR/TR-REMOTE控制高压ON/OFF;J102A-11一次高压输出电流控制信号PR-CNT(3～11V)，输出+1400微安～0微安故障码"E065"DC控制板J102A-4,一次高压漏电或电流过小,PR-LEAK-DETECT:"0"一次高压漏电或电流过小3,激光扫描曝光:可视激光(660nm)1个光束,12个光反射面菱镜激光扫描器的激光投向感光鼓无图象信号的白区和复印过程间的非图像区域作为鼓空白曝光;激光量的输出以鼓表面电位为基础进行激光输出的设定第一次检测鼓明部电位VL1时用前一次的激光电位输出值(LPO)来检测鼓明部电位VL1,DC主控板将鼓明部电位VL1与目标电位VL1比较,如果大于±6V,修正一次的激光电位输出值(LPO)后再检测鼓明部电位VL1,VL1最大可检测8次,以确定激光电位输出值(LPO);再检测显影偏压用的明部电位VL2DC控制板J117-2→激光驱动板 J2502-3激光驱动信号LD（+）DC控制板J117-3→激光驱动板 J2502-2激光驱动信号LD（-）激光读出开始信号主扫描方向:由激光原位信号BDIN起动同步;副扫描方向:在对位辊前的激光读出传感器PS28检测到复印纸前沿启动激光读出开始的同步;手送纸时由对位传感器PS29检测到复印纸前沿开始激光读出的同步激光原位信号BDIN DC控制板J120-2←J401M-3J401F-2←故障码E100-0001激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上故障码E100-0002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNC故障码E110激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;激光原位信号检测电路板J2701-3全速旋转时每100毫秒未检测到50次以上的LMRDY/信号激光位置的调整（Ofst）COPIER＞ADJUST＞LASER＞PVE-OFST调整范围-300～+300(23大约1毫米),数据大移向主扫描前侧非电位控制时的激光电源调整COPIER＞ADJUST＞LASER＞POWER调整范围0～255显示激光光量的实际输出值COPIER＞DISPLAY＞MISC＞LPOWER显示范围：0～255(激光无输出时打印图像全黑)激光输出自动控制APC(Auto Power Control)激光驱动板接收从激光器来的激光光量监测信号与DC控制板EEPROM中的激光基准(以鼓电位为基础的激光输出设定值)比较后控制激光输出1,连续打印的纸间APC控制, 从连续打印开始,每过1分钟后的纸间进行激光输出控制值的补偿,如果该次纸间不能检测延迟到下1分钟检测2,前旋转期(INTR)的APC控制, 工作结束后经过60分钟的再次工作时在前旋转期(INTR)进行APC控制2,后旋转期(LSTR)的APC控制, 在短时间,重复进行间断打印时由于不进行鼓表面电位控制,要在工作结束后的后旋转期(LSTR)进行APC控制激光自动功率控制(APC)补正的设定COPIER＞OPTION＞BODY＞LAPC-SW0: 0N(10分钟无操作进行前旋转期(INTR)的APC控制);1: 0N(60分钟无操作进行前旋转期(INTR)的APC控制),缺省值2: 0N(120分钟无操作进行前旋转期(INTR)的APC控制)3: 只有前旋转期(INTR)的APC控制为OFF ;4:APC控制OFF4,显影偏压(AC+DC)显影偏压(正DC)干式单组分磁性墨粉(墨粉带负极性电荷)跳跃显影,磁辊(φ24.5);注:鼓显影成像过程与非晶硅感光鼓模拟机的一样.电位控制时的显影偏压(正DC)设定显影偏压(Vdc)以鼓表面电位为基础确定Vdc=VL2+△Vdc，复印电位△Vdc=110V非电位控制时显影偏压DC输出值的调整值输入COPIER＞ADJUST＞DEVELOP＞BIAS调整范围:图像浓0～600图像淡该模式仅在电位控制关闭时有效DC控制板J102A-9,显影DC偏压输出控制信号DEV-DC-CNT:(3～11V,ON 0～+600V;12V以上OFF)DC控制板J102A-8,显影AC高压ON/OFF遥控信号DEV-AC-REMOTE显影偏压AC: 2.7KHZ,1500V p-p ; DC: 0～+600V(控制电压3～11V)环境湿度低改变鼓目标电位(VDT)和显影偏压(Vdc)C OPIER＞OPTION＞BODY＞EVL-VDT环境湿度低补粉过量会引起黑色的定影分离爪痕迹.0:环境湿度低时不改变鼓目标电位(VDT)和显影偏压(Vdc)1:复印时VDT-35V/打印时VDT-25V/Vdc+25V(缺省值)2:复印时VDT-50V/打印时VDT-50V/Vdc+25V3:复印时VDT-35V/打印时不改变4:复印时VDT-50V/打印时不改变5:复印时不改变/打印时VDT-25V/Vdc+25V6:复印时不改变/打印时VDT-50V/Vdc+25V打印过程中浓度可变模的ON/OFF COPIER＞OPTION＞BODY＞CNT-W/PR*0:打印中浓度不可变 ; 1:打印中浓度可变,修正目标值（缺省值）复印时的浓度调整:当显影偏压提高,打印浓度变淡,过高会图像模糊不清;显影偏压过低,图像会出现底灰,为此在显影偏压的上下限,。
佳能mf266维修手册

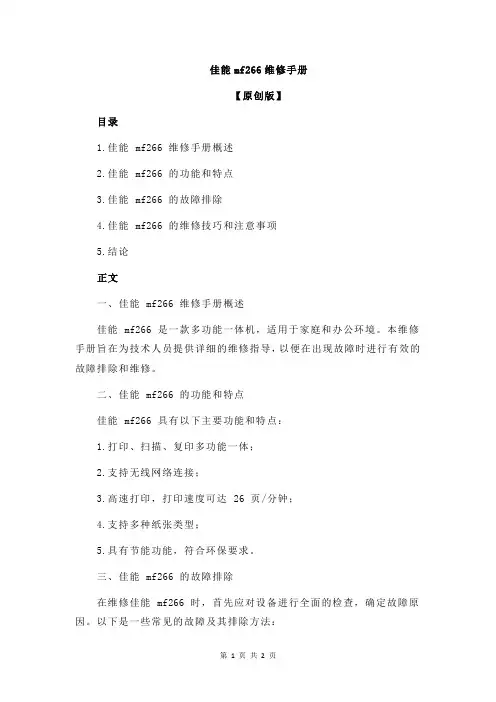

佳能mf266维修手册【原创版】目录1.佳能 mf266 维修手册概述2.佳能 mf266 的功能和特点3.佳能 mf266 的故障排除4.佳能 mf266 的维修技巧和注意事项5.结论正文一、佳能 mf266 维修手册概述佳能 mf266 是一款多功能一体机，适用于家庭和办公环境。
本维修手册旨在为技术人员提供详细的维修指导，以便在出现故障时进行有效的故障排除和维修。
二、佳能 mf266 的功能和特点佳能 mf266 具有以下主要功能和特点：1.打印、扫描、复印多功能一体；2.支持无线网络连接；3.高速打印，打印速度可达 26 页/分钟；4.支持多种纸张类型；5.具有节能功能，符合环保要求。
三、佳能 mf266 的故障排除在维修佳能 mf266 时，首先应对设备进行全面的检查，确定故障原因。
以下是一些常见的故障及其排除方法：1.打印故障：如果出现打印不清晰或无法打印的情况，可能是墨盒出现问题，需要更换墨盒；也可能是打印头堵塞，需要进行清洗。
2.扫描故障：如果扫描出的图像不清晰，可能是扫描头脏了，需要进行清洁；也可能是扫描分辨率设置不当，需要调整设置。
3.复印故障：如果出现复印不清晰或无法复印的情况，可能是复印机内部脏了，需要进行清洁；也可能是纸张放置不当，需要重新放置纸张。
四、佳能 mf266 的维修技巧和注意事项在维修佳能 mf266 时，应注意以下几点：1.在拆卸设备时，应先断开电源，避免触电；2.在清洁设备时，应使用柔软的布轻轻擦拭，避免刮伤设备表面；3.在更换零部件时，应选择原厂或兼容的零部件，以确保设备性能；4.在维修完成后，应进行全面的检查，确保设备正常运行。
五、结论佳能 mf266 维修手册为技术人员提供了详细的维修指导，包括故障排除、维修技巧和注意事项等内容。
佳能iX6500IX6580维修手册
佳能iX6500IX6580维修手册iX6500 系列维修手册iX6510 / iX6520 / iX6530 / iX6540 / iX6550 /iX6560 / iX6580修订版 0 QY8-13DG-000范围本手册由佳能公司出版发行，用来向本产品的维修技术人员提供必要的信息，以便于那些符合条件的人员学习有关本产品的技术理论、安装、维护和修理等方面的知识。
本手册所提供的信息适用于本产品所销售的所有地区。
因此，它可能包含有不适合你所在地区的信息。
在有关本产品拆卸和重新组装的步骤方面，本手册没有提供足够的信息。
请参看另外提供的零件目录中的图。
修订版由于本产品在不断地改进和提高，因此可能包含一些技术上不准确或印刷上的错误之处。
当对本手册的内容进行更改时，佳能公司会在必要时发布相应的技术信息。
当对本手册的内容进行重大改变时，佳能公司将发布经过修改的版本。
如果本手册中的内容不符合本手册和本产品使用地区的法律和规章的要求，那么，下列项就不适用。
商标本手册中所出现的产品和品牌名称都是经过注册的商标，或为相关持有人的商标。
版权保留所有的权利。
除非是企业内部使用，否则，事先未经佳能公司的书面同意，本手册中的任何部分都不得以任何方式或任何手段加以复制，也不得翻译成为其它的语言。
Copyright 2011 by Canon Inc.佳能公司Inkjet Device Market Support Management Div.451 Tsukagoshi 3-chome Saiwai-ku Kawasaki-shiKanagawa 212-8530 JapaniX6500 系列简介如何使用本维修手册本维修手册旨在便捷地解决打印机问题，每一章节，如下所示，都说明典型的维修步骤。
故障排除识别问题并进行相应处理。
修理有需要更换的部件时，参见本章节。
调整和设置修理后，执行需要的调整和设置。
验证维修结束时，按照本章节中的检测流程验证打印机。
佳能iP4700_4680中文维修手册
14 次
墨水盒不被识别。
[1684]
安装了不被支持的墨水盒(墨水盒与 所购买的打印机不匹配) （墨水盒 的LED指示灯熄灭）。 安装得到 支持的墨水盒。
15 次
墨水盒不被识别。
[1410 ～墨水盒出现了硬件错误 (墨水盒 1419] LED熄灭)。 更换墨水盒。
16 次
没有墨水(没有粗墨) 。
[1688]
更换空的墨水盒，关闭扫描器单元 （打印机盖子）。
用空墨水盒来打印会损坏打印机。
要想不更换墨水盒而继续打印，请 按压[Resume/Cancel]按钮5秒种或 更长时间，以便取消检测剩余墨水 量的功能。在进行该操作后，在本 机器的EEPROM 中会将取消剩余 墨水量探测功能的情况记录下来。
19 次
不支持的插座。
2) 检 查 电 缆 连 接 状 况 。 3) 更 换 零 件 ：
- 清洁驱动系统单元 - 逻辑板
注: 在更换逻辑板组件之前，要检查废墨吸收垫计数器的值（通过维修测试打印或者EEPROM 信息打印获得)。 如果计数器的值为7%或以上，在更换逻辑板组件时，也要更换废墨吸收垫组件。如果计数器的值小于7%， 则要把当前废墨吸收垫计数器的值登记到所更换的新逻辑板组件中去。
- 打印头 - 逻辑板
1) 更换零件： - 逻辑板
1) 更换零件： - 打印头和逻辑板 。(两者同时更换) - 电源单元
小车提升装置出 [5110] 小车无法恰当地上、下运
错。
动。
APP 位置出 错。 APP 传感器 出错。
[6A80] APP 电机出现错误。
[6A90] 在进纸或出纸过程中出现 了错误。
(3/46)
LED (闪烁橙色)
出错
佳能IR6570维修手册
主机
主机
主机
主机
主机
主机
主机
主机
主机
主机
主机
E004
0205
E005
0000
E005
0001
E005
0010
E010
0000
E012
0000
E013
0000
E014
0000
E020
0000
E020
0001
E020
0002
E025
0001
IH 电源发生故障/IH 控制装置发 更换DC 控制器电路板. 消除该故 生故障./IH 启动时， PWM_ON 数 障后，请务必复位错 据发生故障('0' 或'FFFF'). 误.(COPIER>FUNCTION>CLEAR>ERR 更换定影清洁纸. 更换定影清洁 没有定影清洁纸/ 螺旋电磁线圈 纸长度传感器. 更换DC 控制器电 连接检测中存在错误./已经有5 路板. 消除该故障后，请务必复 秒或更长时间未检测到定影清洁 位定影清洁纸计数器的读数. 纸. (COPIER>COUNTER>MISC>FIX-WEB) 没有定影清洁纸/ 螺旋电磁线圈 检查接头是否存在任何连接故障. 连接检测中存在错误./通电时， 更换电磁线圈. 未检测到电磁铁的连接. 没有定影清洁纸/螺旋电磁线圈连 接检测中存在错误./电源被关 复位定影清洁纸计数器. 闭，然后在没有复位错误的情况 (COPIER>COUNTER>MISC>FIX-WEB) 下打开. 输送马达错误./即使在输送马达 检查接头是否存在任何连接故障. 通电后，输送马达的FG 信号也持 更换马达. 续2 秒或更长时间未到达. 感光鼓马达错误./即使在感光鼓 检查接头是否存在任何连接故障. 马达通电后，感光鼓马达的FG信 更换马达. 号也持续2 秒或更长时间未到达. 检查接头是否存在任何连接故障. 废墨粉收集导管堵塞/废墨粉收集 更换废墨粉输送螺杆锁定检测开 导管持续4 秒或以上被识别为堵 关. 更换废墨粉输送组件. 更换 塞. DC 控制器电路板. 定影马达错误./即使在定影马达 检查接头是否存在任何连接故障. 通电后，定影马达的相位锁定信 更换马达. 号持续2 秒未到达. 显影器组件中无墨粉；显影器墨 粉传感器连接检测中存在错误； 检查显影墨粉传感器的接头是否 墨粉仓墨粉传感器连接检测中存 存在任何连接故障. 更换显影墨 在错误/在副墨粉仓中检测到墨 粉传感器. 更换墨粉仓墨粉传感 粉，但即便已经为显影组件供应 器. 墨粉，也已经连续120 秒未在显 影组件中检测到墨粉. 显影器组件中无墨粉；显影器墨 粉传感器连接检测中存在错误； 检查接头是否存在任何连接故障. 墨粉仓墨粉传感器连接检测中存 更换传感器. 在错误/通电时，未检测到显影组 件墨粉传感器的连接. 显影器组件中无墨粉；显影器墨 粉传感器连接检测中存在错误； 检查接头是否存在任何连接故障. 墨粉仓墨粉传感器连接检测中存 更换传感器. 在错误/通电时，未检测到显影墨 粉仓墨粉传感器的连接. 存在墨粉输送马达过载电流检测 错误，存在墨粉瓶马达连接检测 检查接头是否存在任何连接故障. 错误./在墨粉输送马达中检测到 更换马达. 过载电流.
佳能IP2780_2770_2700简明中文维修手册
功能
说明
维修测试打印。
维修测试打印： - 型号名称 - ROM 版本 - 废墨吸收垫计数器值 (废墨吸收垫内的墨水量) - USB 序号 - 目的地 - EEPROM 信息 - 条形码 (机型+地区)等
EEPROM 信息打印
对话框打开，您可以选择纸源。请选择“后托盘”， 然后单击“确认（OK）”按钮。
EEPROM 错误 [6800]
[6801] VH 监视器错误 [B200]
9次 10 次
2) 光栅膜上污点或擦痕；
清洁光栅膜
3) 零件更换：
- 光栅膜
- 字车组件
- 逻辑电路板
在换行编码器信号中出现 1) 零件更换：
错误。
- 光栅盘膜片
- 逻辑电路板
（在从后托盘进纸过程中）1) 零件更换：
在 ASF 凸轮传感器中出现
垫。
时，除非更换可适用的废墨吸收
垫，否则不可执行进一步打印
下列墨水可能已用完。
使用新墨水盒更换可适用的墨水
彩色
盒。不更换墨水盒进行打印可能会
黑色
损坏打印机。继续打印而不更换墨
水盒，按“继续/取消”按钮 5 秒
由于不能正确检测墨水量，检测剩余 或更长时间停用检测剩余墨水量
墨水量的功能将被停用。
的功能。在操作后，检测剩余墨水
QY8-13CR-000 版本 00
2010 年 1 月 佳能公司
(1/21)
1. 错误清单显示 / 故障排除
错误和警告通过以下方式显示： - 操作报错由呈橙色亮起的警报灯指示。 - 在打印过程中来自计算机的消息在打印机驱动器状态监视器上显示。 - 错误代码打印在 EEPROM 信息打印中的“操作/维修报错记录”区域内。
canon ImageCLASS C3500 维修手册
ImageCLASS C3500维修手册修订号 0佳能（中国）有限公司版权所有© 2003佳能公司佳能imageCLASS C3500，修订号0 2003年3月印制于日本应用佳能公司已发行本手册，目的是使合格的人员能够学习技术理论，了解产品的安装、维护和修理。
本手册函盖所有销售这些产品的地区。
由于此原因，本手册中有些信息并不适用于您所在的地区。
更正由于产品的改进或更改，本手册可能包含技术上的不准确或印刷上的错误。
当对适用的产品或本手册内容进行更改时，佳能将根据需要公布技术信息。
如果对本手册内容做重大修改，佳能将发布本手册的新版本。
以下各段内容不适用于任何国家，即使这些条款与当地法律不一致。
商标本手册中使用的产品名称和公司名称是单独公司注册的商标。
版权本手册获得版权，并保留所有权利。
根据版权法规定，未经佳能公司书面许可，本手册的全部或部分内容不得复制、翻印或翻译成其他语言。
版权所有©2003佳能公司印制于日本注意使用本手册须经严格监督以避免泄漏机密信息。
版权所有© 2003佳能公司佳能imageCLASS C3500，修订号0 2003年3月印制于日本前言本维修手册包括售后维修激光束打印机imageCLASS C3500（以下简称为“打印机”）的基本信息。
此信息也适用于维修工程师维护高质量打印和打印机的高性能。
本手册也包含纸张输入器的说明。
作为选择，本机器提供了图像扫描仪。
本手册不涵盖此选项，有关信息请参考单独提供的文件。
本手册包括下面章节：第一章：产品信息特点、规格和安装第二章：操作和时间选择操作原理和机电系统的时间选择顺序的描述。
第三章：机械系统说明机械的操作、拆卸、组装和调试的程序。
第四章：故障排除故障排除的程序、参考值和调试、保养和维修等。
附录：常规时间选择图，常规电路图等。
版权所有© 2003佳能公司 佳能imageCLASS C3500，修订号0 2003年3月印制于日本目录第一章产品信息1.特点……….………….……………1－1 5.2.1 电源…………..….…1－111.1.1 高速、高分辨率打印…...1－1 5.2.2 操作环境……..….…1－11 1.1.2 四组感光鼓法…………...1－1 5.2.3 空间…………..…....1－12 1.1.3 IHF（感应加热熔合）法..1－1 5.3 拆包和安装……..….….…1－13 1.1.4 各种搓纸方法…………...1－1 5.3.1 安装打印机….….… 1－13 1.1.5 内置自动的双面系统…...1－1 5.3.2 安装 EP-86暗盒…..1－14 1.1.6 支持网络扫描仪………...1－1 5.3.3 安装送纸器.….…....1－161.1.7 网络支持…………….…..1－1 5.3.4 确定性能….….…....1－172.规格…………………………….….1－3 5.4 关于贮存和处理暗盒的注意2.1 打印机…………………….….1－3事项…..….……..………..1－18 2.1.1 打印引擎……………….1－3 5.4.1 贮存密封的暗盒…...1－18 2.1.2 视频控制器………….…1－5 5.4.2 贮存撤封的暗盒......1－18 2.2 选项……..….……..………....1－6 5.4.3 暗盒处理的注意事项2.2.1 送纸器.……..……….... 1－6……………….….…1－182.2.2 硬盘HD-10…………….1－63.安全信息……………………….….1－7 6. 客户的保养和维修….......…...1－21 3.1 激光安全……………………..1－77. 操作…….…….……………....1－22 3.2 墨粉安全………………..…....1－7 7.1 概要……….……………...1－223.3 臭氧安全………………….….1－7 7.2 自检….……………….......1－234.打印机的部件…………………..…1－8 7.2.1 概要…………..…....1－23 4.1 外部视图…………………..…1－8 7.2.2 自检1……...….…....1－23 4.1.1 打印机………………....1－8 7.2.3 自检2……...…….....1－23 4.1.2 送纸器………………....1－9 7.2.4 自检1……...…….....1－244.2 剖视图…………. .………....1－10 7.3休眠模式………….....….…1－255.安装……………….……….….….1－11 7.3.1 概要………...….......1－25 5.1概要…………….…..……......1－11 7.3.2 联机休眠.……….….1－25 5.2 选择打印机位置…….….…..1－11 7.3.3 脱机休眠………...…1－25版权所有© 2003佳能公司佳能imageCLASS C3500，修订号0 2003年3月第二章 操作和时间选择1.基本操作………………………..….2－1 3.2.5 图像遮蔽控制…….....2－33 1.1 概要……………………….….2－13.3 扫描电机控制……..…..2－34 1.2 基本操作顺序………….…….2－2 3.3.1 概要…….……………2－36 1.3 通电顺序………………….….2－3 3.3.2 速度控制……….……2－372.引擎控制系统………………….….2－4 3.3.3 相位控制……….……2－37 2.1 概要……………………….….2－4 3.3.4 失败检测….…………2－37 2.2 DC 控制器电路…………….....2－44.成像系统……………….………2－36 2.2.1 概要…………….....…...2－4 4.1 概要……….…….………..2－36 2.2.2 操作…..………………..2－6 4.2 成像过程…...………….…2－38 2.2.3 马达/风扇控制…………2－8 4.2.1 静电潜像模块2.3 定影电源电路……………..…2－13 …………………....…2－38 2.3.1 概..………………….…2－134.2.2 显影模块……….…..2－38 2.3.2 加热器温度控制……...2－15 4.2.3 转印模块………..….2－38 2.3.3 保护功能…………...…2－16 4.2.4 定影模块…….….….2－38 2.3.4 故障检测……..….……2－17 4.2.5 清洁模块…….…..…2－38 2.4 高压电源电路……...….…....2－20 4.2.1 静电潜像模块2.4.1 概要……………….……2－20 …………………....…2－40 2.4.2 主充电偏压………….... 2－21 4.2.2 显影模块…….……..2－42 2.4.3 墨粉充电偏压……...…. 2－21 4.2.3 转印模块………..….2－43 2.4.4 显影偏压……….………2－21 4.2.4 定影模块…….….….2－45 2.4.5 附加偏压…………….…2－21 4.2.5 清洁模块……..….…2－46 2.4.6 转印偏压…………….…2－22 4.3 暗盒………………….…...2－49 2.4.7 充电偏压…………….…2－22 4.3.1 概要…….…….….....2－49 2.5 低压电源电路……..………. 2－234.3.2 存储器标签…..…......2－50 2.5.1 概要……………….……2－23 4.3.3 暗盒检测…….…..…2－51 2.5.2 保护功能…….…………2－24 4.3.4 暗盒寿命检测…...…2－52 2.5.3 休眠功能………….……2－24 4.3.5 显影筒分离控制...…2－54 2.6 视频接口控制…..….……….2－25 4.3.6 主充电辊/墨粉充电辊 2.6.1 视频接口信号……….…2－26 清洗控制………..…2－553 激光器/扫描系统….….….……2－284.4 颜色重合失调校准控制.…2－55 3.1概要……………..…….……...2－28 4.4.1 概要……………...…2－55 3.2 激光控制…………………....2－30 4.4.2 颜色重合失调校准控3.2.1 概要……..………..…...2－30 制 1…………...…....2－57 3.2.2 激光发射控制……...…2－314.4.2 颜色重合失调校准控3.2.3 自动光电流（APC ）制 2……….…...…..2－61 控制.……………...…...2－31 4.5 图像稳定性控制………....2－63 3.2.4 水平同步控制………..2－32 4.5.1 .概要………….……..2－63版权所有© 2003佳能公司 佳能imageCLASS C3500，修订号0 2003年3月目录4.5.2 图像浓度校准控制5.5.7 开门卡纸……………...…..2－82（D-max）…....………..2－63 5.5.8 残留纸张卡纸……….…....2－82 4.5.3 图像中间色校准控制 6.视频控制器电路………….……2－83（D-half）……….……2－63 6.1 概要………………….……2－83 5.搓纸/输纸系统…………….…...…2－65 6.2 IC的布置和功能……..…...2－83 5.1 概要………………..…….…2－65 6.3 控制面板………….………2－86 5.2 搓纸/输纸部件….….………2－69 6.3.1 概要……….………..2－86 5.2.1 概要…………..……...2－69 6.3.2 操作……….………..2－86 5.2.2 纸盒搓纸………….....2－69 6.4 关闭电源………..………..2－87 5.2.3 纸盒纸张尺寸检测/ 6.5 硬盘…………….….……..2－88纸盒检测…………….…2－71 6.5.1 概要…………….…..2－88 5.2.4 抬升操作……………..2－72 6.5.2 存储的作业打印…...2－88 5.2.5 多张输入放置机构…..2－74 6.5.3 保密的作业打印…...2－88 5.2.6 多用途托盘搓纸 ...….2－75 6.5.4 多次打印…………...2－89 5.2.7 歪斜校准机构… ….…2－76 6.5.5 作业中断…………...2－89 5.2.8 透明胶片检测功能…..2－77 6.5.6 作业属性纠正……...2－89 5.2.9 水平对位调节功能 6.5.7 作业编辑（电子类）………………….…...2－78…………………......2－89 5.2.10 输纸速度控制…… ..2－79 6.5.8 作业暂停/恢复….....2－89 5.3 定影/排纸部……………..2－807.送纸器……….……………...…2－90 5.3.1 概要…………………..2－80 7.1 概要……………..………..2－90 5.4 双面输纸部件……………...2－80 7.2 搓纸/送纸操作….………..2－92 5.5 卡纸检……….…..……..…...2－80 7.2.1 搓纸/送纸操作...…....2－92 5.5.1 搓纸延迟卡纸………..2－81 7.2.2 纸盒纸张大小检测/5.5.2 搓纸滞留卡纸………..2－81纸盒检测……………2－94 5.5.3 传送延迟卡纸………..2－81 7.2.3 抬升操作………...…2－94 5.5.4 传送滞留卡纸………..2－81 7.2.4 防多张纸输入操作...2－94 5.5.5 双面延迟卡纸………..2－81 7.3 卡纸检测…………….……2－94第三章机械系统1.前言…………………….…….….…3－12.2.5 右侧盖……………….3－52.外部…………………….…..………3－2 2.2.6 下前盖…..………..….3－5 2.1 位置…………………………...3－3 2.2.7 多功能盘部件……….3－6 2.2 外部盖.………….…………....3－3 2.3 操作面板…………………..3－6 2.2.1 后盖…………………......3－33.主部件………..…………..……..3－7 2.2.2 上前盖………...………..3－3 3.1 位置………………………..3－7 2.2.3 顶盖………………….….3－4 3.2 激光器/扫描单元..…..….3－8 2.2.4 左侧盖……..……….......3－4 3.3 定影部件…………..……..3－12版权所有© 2003佳能公司佳能imageCLASS C3500，修订号0 2003年3月目录3.4ETB 部件……………….…….3－13 6.9 定影传送纸传感器……….3－40 3.5 感光鼓驱动部件…………....3－15 6.10 传送纸满传感器……..…3－40 3.6 搓纸部件…………………....3－19 6.11 ETB 速度传感器…………3－41 3.7 搓纸驱动部件………….…...3－19 6.12 暗盒原位传感器………..3－42 3.8 升降器驱动动部件…….…...3－20 6.13 显影分离传感器……......3－42 3.9 定影驱动器部件…………….3－21 6.14 搓纸传感器…………..…3－43 3.10 显影分离驱动器部件…..…3－22 7.离合器………………………….3－43 3.11 颜色重合失调检测部件7.1 位置…………………….…3－43 ………………….………....3－23 7.2 多功能托盘搓纸离合器.…3－43 3.12 放电部件………….….…...3－23 7.3 纸盒搓纸离合器………….3－444. 主要部件………….………….…3－24 8.马达/风扇………………………3－45 4.1 位置…………….…………...3－24 8.1 位置……….……………...3－45 4.2 纸盒搓纸辊……………....…3－25 8.2 搓纸马达…….…………...3－46 4.3 纸盒输纸辊………….….......3－25 8.3 升降器马达…………….…3－46 4.4 纸盒分离辊……………........3－26 8.4 显影分离马达…………….3－46 4.5 多功能托盘加速辊…….…...3－26 8.5 定影马达………………….3－46 4.6 分离片…………………..…..3－27 8.6 ETB 马达…….……………..3－46 4.7 附加辊…………………..…..3－28 8.7 BK 感光鼓马达…...…...….3－47 4.8 ETB……………………….…3－28 8.8 M 感光鼓马达……….….....3－47 4.9 转印辊……………………....3－31 8.9 Y 感光鼓马达……….….....3－47 4.10 定影衬套部件….………….3－31 8.10 C 感光鼓马达…..…….....3－48 4.11 压力辊……………..……...3－32 8.11 控制器风扇……….….....3－48 4.12 热敏开关……………..….....3－32 8.12 暗盒风扇………….….....3－495.开关…………………..……..…....3－32 8.13 电源风扇……………......3－50 5.1 位置…………...……….…....3－33 8.14 视频控制板…….……......3－50 5.2 电源开关…………..….…….3－34 8.15 HDD …..…………….…...3－52 5.3 门开启检测开关…………….3－34 8.16 RAM DIMM ……….….....3－52 5.4 测试打印开关…………..…..3－34 8.17 ROM DIMM …………......3－53 5.5 纸纸长度检测开关………....3－35 9. PCB ………..…………….…...3－55 5.6 纸张宽度检测开关………….3－35 9.1 位置………………….…...3－556.传感器…………………………….3－37 9.2 DC 控制板…………..........3－56 6.1 位置………………………….3－37 9.3 高压电源PCB…………....3－57 6.2 纸盒内纸张传感器………….3－37 9.4 低压电源部件……..……..3－58 6.3 纸叠表面传感器…………….3－38 9.5 定影电源PCB…….……...3－59 6.4 输纸传感器………………….3－38 9.6 存储控制板……………....3－60 6.5 多功能托盘有纸传感器…….3－38 9.7 墨粉水平检测PCB ……...3－60 6.6 纸前端传感器……………….3－38 9.8 纸盒传感器PCB………....3－61 6.7 水平对位/透明胶片传感器…3－39 9.9 多功能托盘传感器PCB .…3－61 6.8 定影纸传感器……………….3－399.10 天线PCB………………...3－62版权所有© 2003佳能公司 佳能imageCLASS C3500，修订号0 2003年3月目录目录10.送纸器…………………………..3－63 10.9 纸宽度检测开关/纸张长度10.1 位置………………………..3－63检测开关………………..3－68 10.2 左侧盖……………………..3－64 10.10 纸传感器………………3－69 10.3 右侧盖……………………..3－64 10.11 纸叠表面传感器….…...3－69 10.4 搓纸辊……………..……...3－65 10.12 输纸传感器……………3－70 10.5 输纸辊……………………..3－66 10.13 抬升传感器……………3－70 10.6 分离辊……………………..3－66 10.14 搓纸马达…………...….3－70 10.7 搓纸部件…………………..3－67 10.15 升降器马达………...….3－71 10.8 升降器驱动器部件………..3－68 10.16 搓纸离合器……………3－7110.17 送纸器PCB……………3－71第四章故障排除1.前言…………………………….….4－1 7.2.4 更换定影装置/ETB1.1 多功能诊断流程图…………..4－1部件…………….…...4－43 1.2 初始检查……………….…….4－3 7.2.5 DIP开关设置….……4－44 1.2.1 安装环境………………4－3 7.3 检查设置….………….…..4－45 1.2.2 纸张检查………………4－3 7.3.1 测试打印D…………4－45 1.2.3 纸张放置………………4－3 7.4 可变电阻器（VR）、LED、1.2.4 暗盒放置………………4－3 测试插头、跳线和PCB上1.2.5 各部件放置……………4－3 的开关………………….….4－46 1.2.6 外部盖子放置…………4－4 7.4.1 DC控制板…........….4－46 1.2.7 凝结……………………4－4 7.4.2 放电高压板…….…..4－471.3 试打印…………………..…...4－5 8. 保养和维修..………………....4－482.图像构成故障排除……….……... 4－6 8.1 定期更换零件…………....4－483.纸张卡纸故障排除…………....…4－14 8.2 损耗部件的期望维修寿命4.纸张传输故障排除……………….4－21 ……………………….…...4－485.故障排除…………………..….….4－23 8.3 定期维修….……………...4－496.故障状态排除….………………...4－24 8.4 维修过程中的清洁处理....4－497.测量和调整…………….….……..4－41 8.4.1 ETB部件………..…..4－49 7.1 机械调整…………….….…..4－41 8.4.2 多功能托盘搓纸辊、7.1.1 检查压力辊间隙宽度纸盒搓纸辊、送纸器…..………….…….…4－41 搓纸辊………………4－49 7.2 电气调整…….………..…...4－42 8.4.3 分离片………….…..4－49 7.2.1EEPROM (NVRAM)…4－42 8.4.4 对位辊/对位副辊/对7.2.2 激光－扫描单元更位开关……………..4－49换………………..…..4－42 8.4.5 定影部件………….. 4－49 7.2.3 组装感光鼓传动齿轮.4－42 8.4.6 颜色重合失调检测传感器部件…………4－49版权所有© 2003佳能公司佳能imageCLASS C3500，修订号0 2003年3月Vi目录8.4.7 水平对位/透明胶片传 9.2.12 纸路测试模式感器……………………4－49 ..…………………..4－61 8.5 标准工具………………….…4－51 9.3 存储器………………......4－61 8.6 专用工具……………………4－52 9.3.1 概要………………..4－618.7 溶剂和油列表……………....4－52 9.3.2 存储器读取…..…...4－619.维修模式…………………………4－53 9.3.3 存储器写入模式….4－62 9.1 概要…….……………….…..4－53 9.4 计数器……………….….4－63 9.2 测试组…………………...….4－55 9.4.1 概要………..…..….4－639.2.1 概要…………………...4－55 9.4.2 使用模式……..…...4－639.2.2 传感器监控器模式…...4－55 9.5 特殊的偏压群A/B…....…4－649.2.3送纸器模式…….…….4－56 9.5.1 概要…………...…..4－649.2.4 扫描电机测试模式 9.5.2 使用模式项目….....4－64…. ……………………4－58 9.6 调整组…………..…..…..4－649.2.5 ETB马达/感光鼓马达测 9.6.1 概要……..…….…..4－64试模式………………...4－58 9.6.2 使用模式项目….....4－659.2.6 感光鼓马达测试模式..4－58 9.7 专用模式群……….……..4－659.2.7 ETB马达测试模式…...4－59 9.7.1 概要……….……....4－659.2.8 显影单元锁定马达 9.7.2 使用模式项目….…4－65测试模式………….…..4－59 9.8 日志组……………...…...4－669.2.9 定影马达测试模式 9.8.1 概要………..……...4－66 …………………….…..4－60 9.8.2 使用模式项目….….4－66 9.2.10 纸盒搓纸测试模式...4－60 10. 连接器的位置…………..….4－699.2.11多功能托纸盘搓 10.1 打印机……….……….4－69纸测试模式………….4－60 10.2 送纸器…….………….4－72附录1.常规时间选择图…………………..A－1 4.1 概要……………….…….A－272.常规电路图………………………..A－5 4.2 讯息……………………..A－273.信号列表…………………………..A－94.2.1 状态指示….….…..A－27 3.1 DC控制板输入/输出信号 4.2.2 警告指示….….…..A－27 ……………………….….….A－17 4.2.3 操作呼叫..………..A－28 3.2 送纸器驱动器PCB输入/输出 4.2.4 错误状态..………..A－28信号…………………………A－25 4.2.5 转发器错误..……..A－28 4.状态/错误指示………...…….......A－27 4.2.6 维修呼叫……..…..A－284.3 维修呼叫讯息表……….A－29 版权所有© 2003佳能公司佳能imageCLASS C3500，修订号0 2003年3月Vii第一章产品信息版权所有© 2003佳能公司佳能imageCLASS C3500，修订号0 2003年3月1. 特点1.1.1高速打印、高分辨率打印本打印机每分钟（PPM ）最多可打印22张全色或单色的横向A4尺寸纸。
佳能iX6500IX6580维修手册
佳能iX6500IX6580维修手册iX6500 系列维修手册iX6510 / iX6520 / iX6530 / iX6540 / iX6550 /iX6560 / iX6580修订版 0 QY8-13DG-000范围本手册由佳能公司出版发行，用来向本产品的维修技术人员提供必要的信息，以便于那些符合条件的人员学习有关本产品的技术理论、安装、维护和修理等方面的知识。
本手册所提供的信息适用于本产品所销售的所有地区。
因此，它可能包含有不适合你所在地区的信息。
在有关本产品拆卸和重新组装的步骤方面，本手册没有提供足够的信息。
请参看另外提供的零件目录中的图。
修订版由于本产品在不断地改进和提高，因此可能包含一些技术上不准确或印刷上的错误之处。
当对本手册的内容进行更改时，佳能公司会在必要时发布相应的技术信息。
当对本手册的内容进行重大改变时，佳能公司将发布经过修改的版本。
如果本手册中的内容不符合本手册和本产品使用地区的法律和规章的要求，那么，下列项就不适用。
商标本手册中所出现的产品和品牌名称都是经过注册的商标，或为相关持有人的商标。
版权保留所有的权利。
除非是企业内部使用，否则，事先未经佳能公司的书面同意，本手册中的任何部分都不得以任何方式或任何手段加以复制，也不得翻译成为其它的语言。
Copyright 2011 by Canon Inc.佳能公司Inkjet Device Market Support Management Div.451 Tsukagoshi 3-chome Saiwai-ku Kawasaki-shiKanagawa 212-8530 JapaniX6500 系列简介如何使用本维修手册本维修手册旨在便捷地解决打印机问题，每一章节，如下所示，都说明典型的维修步骤。
故障排除识别问题并进行相应处理。
修理有需要更换的部件时，参见本章节。
调整和设置修理后，执行需要的调整和设置。
验证维修结束时，按照本章节中的检测流程验证打印机。
全套佳能维修手册
canon 清零大全重写清零A、不安装墨盒，按RESET键通电源B、释放RESET键，5秒内重按一次C、打开前盖，安装黑色墨盒D、关上前门双击RESET键，打印机此时开始测试打印。
E、完成测试后，要拨电源才能再次打印按RESET键听到呜叫2声或以上时松手，此时清洗开始。
佳能S300维修模式1.关机.按住RESUME键,按住POWER键开机,绿灯亮.2.在按住POWER键时,松开RESUME键,然后按RESUME键2次,松开POWER键,(按住PESUME键时指示灯绿/黄闪烁)3.初始化操作时,绿灯闪烁,绿灯亮后,根据下表RESUME键.4.按POWER键,执行.按键次数指示灯维修模式功能1次黄灯亮出厂检测打印2次绿灯亮EEPROM信息打印5次黄灯亮目标设置6次绿灯亮PTH值打印目标设置:选择模式设置,按POWER键,根据下表按PESUME键,然后按POWER键:按键次数目标1次海外(S300)2次***(BJS300)佳能s300维修模式1.关机.按住resume键,按住power键开机,绿灯亮.2.在按住power键时,松开resume键,然后按resume键2次,松开power键,(按住pesume键时指示灯绿/黄闪烁)3.初始化操作时,绿灯闪烁,绿灯亮后,根据下表resume键.4.按power键,执行.按键次数指示灯维修模式功能1次黄灯亮出厂检测打印2次绿灯亮eeprom信息打印5次黄灯亮目标设置6次绿灯亮pth值打印目标设置:选择模式设置,按power键,根据下表按pesume键,然后按power键:按键次数目标1次海外(s300)2次***(bjs300)s400 （缺）canon s-600的部分维修用资料，同时可用于bjc-3000废墨清除应该是：1、按住进纸键，打开电源。
2、按住电源不放，按2下进纸键，马上放开电源键。
3、等/uh初始化，亮绿灯后，按进纸键*下。
4、关闭电源。
其实连续按3次是eeprom的全部清除。
佳能C2220维修手册
佳能C2220维修手册佳能c2220l全称是佳能A3彩色数码复合机iR-ADV C2220L。
属于佳能的iR系列下的iR-ADV分类。
那么佳能iR系列复印机进入维修模式（服务模式）的操作步骤如下：①按“*”键，接着同时按下数字“2”和“8”按钮。
注：如果按下以上系列按钮组合太慢将进入维修模式失败。
②按“*”键，然后松开。
此时佳能复印机将提示目前处于“服务模式”。
③进入导航菜单可以对佳能复印机的设置做改变。
其中清除故障码为：COPIER-FUNCTION-CLEAR-ERR。
④关机重启（无需拔电源）。
其他型号参考：一、使用系统自带的驱动程序1、“开始”—“打印机和传真”，点击左边窗格中“添加打印机”, 打开“欢迎添加打印机向导”对话框，点击“下一步”，打开“本地或网络打印机”选择连接对话框；2、选择第一项“连接到此计算机的本地打印机”，勾选“自动检测并安装即插即用打印机”，点“下一步”，打开“新打印机检测”对话框;3、检测后，打“下一步”，打开“选择打印机端口”对话框；4、点选“使用以下端口”，在右边的下拉列表中选择推荐的打印机端口“LPT1:”，点击“下一步”，打开“安装打印机软件”对话框；5、在“厂商”列表中，点击厂商名，在“打印机”列表中，点击打印机名，点击“下一步”，打开“命名打印机”对话框；6、在“打印机名”文本框中输入打印机名，点击“下一步”，打开“打印机共享”对话框；7、点选“不共享这台打印机”，打“下一步”，打开“打印测试页”对话框；8、选否“否”，打“下一步”，统即日自动搜索电脑自带打印机软件进行安装；9、点击‘完成’。
二、使用打印机带的驱动程序如果系统没有适合该打印机驱动程序，可用打印机附带的软盘、光盘软件安装驱动程序方法是：将打印机驱动光盘放入光驱，打开光盘，点击安装，按向导要求一步一步进行，其步骤大大致是：选出择安装语言、本地打印机、安装方式、打印机型号、端口、驱动程序位置、配置信息、正在进行安装、安装结束。
佳能4580、5180、5185简单操作基本维修保养
佳能4580、5180、5185简单操作,基本维修,保养说明书第一章基本操作一、颜色校正1.薄纸颜色校正⑴点功能键⑵点调整清洁⑶点自动渐变调整⑷点完成调整⑸点打印测试1→点扫描→点测试2→点扫描→测试页3→扫描回到⑷完成2.厚纸颜色校正⑴点功能键⑵点调整清洁⑶点自动渐变调整⑷选厚纸、重磅纸，再选完成调整⑸点打印测试1→点扫描→点测试2→点扫描→测试页3→扫描回到⑷完成二、单色测试：（检测硒鼓、显影、载体）1.功能→同时按2和8→功能2.COPLER→TESE→PG3.TYPE 改为 5 为单色4.COLOR-Y 为1 COLOR-M COLOR-C COLOR-K 都为0，打黄色单色，如M 为1，其它为0打红色，以此类推5.下一页点下面箭头 PE-PICK 为选择纸盒1 为1纸盒6.点键盘上绿色运行键开始打印三、重影测试（网格）1.功能→按2和8→功能→COPIER→TEST→PG→TYPE改为6→COLOR-Y M. C K都为1→PG→PICK选择纸盒→点运行键开始打印四、浓度调整1．带打印机浓度调整⑴功能键⑵打印机设置⑶SETTINGS⑷PRINT QUALITY⑸DENSITY⑹CYAN 蓝色 MAGENTA 红色 YELLOW 黄色 BLACK 黑色,完成退出2．带服务器浓度调整⑴功能键⑵同时按2和8⑶功能键⑷COPLER⑸ADJUST⑹COLOR⑺ADJ-Y 黄色 ADJ-M 红色 ADJ-C 蓝色 ADJ-K 黑色⑻OK五、出纸口选择⑴功能键⑵常规设置⑶第三页托盘指定⑷把选择的托盘都改为蓝色（点击）之前的点击一下变白色⑸确定退出六、纸张类型、纸盒放厚纸设置⑴功能键⑵常规设置⑶2页注册纸张类型⑷点击纸盒再点设置⑸选择纸类型⑹确定退出七、双面复印⑴选择纸张，复印倍率⑵将纸放在输稿器上⑶点击双面⑷进入选择⑸确定，按运行键开始复印八、身份证复印⑴把身份证放在玻璃上面⑵选择纸张，复印倍率⑶点击特殊功能⑷图像合并⑸选择尺寸 A6R⑹点击下一步 2合1⑺点击下一步选纸⑻完成，开始复印，看一下复印倍率是不是100%⑼在复第一面时屏幕最下方出现正等待扫描，把身份证翻一面复第二面放同一位置⑽屏幕下方出现正在等待打印⑾点击完成九、图片打印⑴选任一图片打开⑵点打印⑶欢迎使用照片打印向导，点下一步⑷再下一步⑸选择打印机的驱动（注：带服务器的后面要有服务器驱动五个字）⑹打开打印首选页点 page setup⑺page size 是选择纸张页面尺寸（选择你要打印的纸）Output size 匹配页面尺寸，输出尺寸⑻点 paper source(选纸盒)Auto 自动 stack bypass 手动选纸Drawer 1 一纸盒 drawer 二纸盒⑼点确定，再点下一步，再下一步，电脑发送图片⑽机器开始打印图片十、双面打印⑴选两幅图⑵点打印⑶欢迎使用照片打印向导，点下一步⑷再下一步⑸选择打印机的驱动（注：带服务器的后面要有服务器驱动五个字）⑹打开打印首选页点page setup⑺page size 是选择纸张页面尺寸（选择你要打印的纸）Output size 匹配页面尺寸，输出尺寸⑻点Finishing⑼在print style中选择 1- Off 单面 2- Ling Edge Binding 双面⑽点paper source(选纸盒)⑾点确定，点下一步，电脑发送图片⑿机器开始打印图片第二章连接安装一、驱动的安装1、4080、4580、5180驱动的安装⑴点电脑左下角开始键⑵点击打印机和传真机⑶点添加打印机，在点下一步，在下一步，在下一步⑷点从磁盘安装（你把驱动放在哪个盘）⑸找到驱动安装信息、厂商复制来源方框出现驱动的名称，点确定⑹点下一步，点确定、完成2、5185装驱动、服务器⑴找到驱动所在位置打开⑵出面英文对话框，把长对话框C盘改为F盘，即F：\⑶在点击unz:p 开始解压，解压完点确定⑷点电脑右下角开始键⑸在设置里打开打印机和传真⑹添加打印机，下一步，下一步，下一步⑺从磁盘安装→浏览→在F盘里找驱动⑻厂商复制来源出现F：\H1v1.2\ps_drvr\wing-2k-xp点确定⑼点下一步，下一步，下一步，下一步，完成⑽在打印机和传真里找到该驱动打开属性→端口→添加新端口→standaed TCP/IP port→新端口→下一步→输入192.168.1.80→下一步→下一步→确定完成退出二、服务器连接1．检查、电源线是否连接好、服务器需自配电源线一条、220V电源2．机器电源线应接在220V转换电源变压器上3.开机，[注意在机器没有完全进入程序时不要关机]4.看是否服务器与机器连接好，先看服务器灯有没有亮（亮正常）5.在机器屏幕的右上角箭头点击一下6.点击打印机屏幕的上方第二个7.点击打印机状态/设置8.等待3分钟左右9.屏幕出现cannon-5185Idle10.点Functions 进入五排英文界面11.点print pages12.点configurations(打出服务器IP)13.系统监控器出现上边是红色下边是绿色警告，点一下选纸打出服务器IP三、IP设置（带服务器）1.选择确认服务器连接上点Functions2.Print pages3.configuration 打出服务器自带IP4.第二页点Run setup5.点yes 机器从新起动6.点打印机状态/设置7.输入服务密码，点换档键点F，点换档键输入（Firey.1）点确定work setup9.portocol setup10.Ipvo4 setup11.Ethernet setup12.点yes13.点no14.192.168.1.80 点ok15.255.255.255 点ok16.Done17.192.168.1.1 点ok Done第三章基本维护一、清洁鼓心1.打开打印机前门2.打下蓝色手柄3.再打下灰色手柄4.取出硒鼓5.把硒鼓平放在光洁上，注意不要碰到鼓心，鼓心朝身边6.扭下硒鼓上的螺丝，一边三颗一边四颗7.用手搬开西鼓两边的盖子8.取下手刷，放好9.取下鼓心，放好10.把硒鼓有磁根这一边靠身边，用右手大拇指推硒鼓的一个齿轮，把载体卷进湿彩仓11.用毛刷刷干净硒鼓上的粉，再用纸巾擦，吹风吹一下12.用纸巾火醋沾，清洁鼓心，清洁后放回硒鼓13.在毛刷上取下充电根，用纸巾沾火醋清洁放一边14.有刷子刷毛刷上的粉，并用纸巾擦干净也用电吹风吹一下15.依刚才相反的顺序装好，完成二、清洁输印1.在机器上手动进纸的上方扭下一颗镙丝并取下那块白色胶板2.打开机器前门，打下蓝色手柄3.在手动进纸靠机器里边的位置看见灰色手柄右边是黑色牟4.将转运部平行的从打印机里边取出5.竖着放在一块泡沫上，用手扶住开始按扭下镙丝6.先扭少的一边，扭完再把转运部后面的两块铁板取下，用钳子夹住，先扭镙丝一边的铁块往外拉再夹另一边往外拉7.转运架可以打折了，取下转运布8.先用毛刷水清洁转运架里边的废粉9.再用电吹风吹一吹10.用好点的纸小沾水醋擦转运架上的三根棍子，擦到用白纸小擦到不黑为好，并观察那四条海0没有变形，两边的档板有没有坏11.看转运布里边有没有废粉，有轻轻的用纸小擦干净12.按刚才相反的顺序装好转运布，装时注意转运布要平，转运架棍子，两边离转运布边缘要对称。
佳能维修必备技术手册
8声
小车马达错
闪烁 12 次
8声
进纸马达错
闪烁 13 次
8声
多方面硬件错
闪烁 14 次
8声
10、EEPROM 重置：1、先按住 RESUME 键，再按 POWER 键开机。
2、POWER 灯在闪时，双击 RESUME 键。
3、POWER 灯不闪时，按 RESUME 键选择相应的次数。
(二次为重新维修数据,三次为重新设置废墨仓.)
A3
1440*720
BCI-30eBK 1130*2 页/墨盒、160 个喷嘴 BCI-31e （BCI-3eC/3eM/3eY）分别为（1650/630/480/370*3） 页每个墨水盒、BCI-32ephoto 跟 BCI-31e 一样，（每种颜色 48 个喷嘴） 双墨盒系统：（BCI-30e+BC-31e、BCI-31e+BC-32ePHOTO）
废墨警告错
亮
响6声
BJ 墨盒过热错
亮
响7声
（用户不可排除故障）
打印位置校正错
闪烁 2 次
8声
原始位置错
闪烁 3 次
8声
清洁错
闪烁 4 次
8声
送纸器错
闪烁 5 次ຫໍສະໝຸດ 8声打印机温度错闪烁 6 次
8声
废墨满错
闪烁 7 次
8声
EEPROM 错
闪烁 9 次
8声
ROM 错
闪烁 10 次
8声
RAM 错
闪烁 11 次
CANON BJC-6500
1、最大幅面： 2、分辩率： 3、所用墨水盒：
页每个墨水盒、
4、打印速度：
5、操作系统： 6、打印缓存：
佳能iR2530iiR2525iiR2520i复印机中文维修手册
扫描功能异常处理
1
检查扫描仪组件
仔细检查扫描仪的光学系统、电机、传感器等关键部件是否有
问题，及时维修或更换。
2
清洁扫描仪
使用软布和专用清洁液仔细清洁扫描仪的玻璃板和内部机械部
件，消除灰尘和杂质。
3
调试扫描参数
调整扫描分辨率、色彩深度等参数,确保扫描图像质量符合要求
。
主驱动板故障维修
1
检查主驱动板接口连接
拆卸注意事项
文档准备
拆卸前仔细阅读维修手册,了解设 备各部件构造和拆卸步骤。准备 好必要的工具和配件。
小心谨慎
拆卸时要小心轻放,避免损坏部件 。注意静电防护,接地操作。对敏 感部件要特别小心。
标记归位
对拆下的部件做好标记,以便准确 复位。零件要妥善保管,避免丢失 。
清洁保养
拆卸完成后,及清洁部件并进行 润滑保养。确保设备状态良好后 再合上外壳。
2 表面损伤
检查感光鼓表面电压,确保均匀 充电,避免电荷偏移导致的图像 污点。
仔细检查感光鼓表面,如有刮痕 、划痕或其他机械损坏需及时 更换。
3 敏感层老化
4 清洁不当
长时间使用可能导致感光层特 性恶化,需根据机器使用情况定 期更换。
清洁不当或使用不当清洁剂会 损坏感光鼓表面,影响成像质量 。
定影器维修指导
调整传送张力
根据使用情况适当调整传送带 和分离爪的张力,确保纸张输 送稳定,减少卡纸问题。
最后注意事项
维修评估
在维修过程中要进行全面评估,确保修 复效果符合客户要求。
工具准备
准备好所需的维修工具,确保有足够的 备件供应。
安全操作
在维修过程中要注意安全,避免对设备 和人员造成损害。
佳能IR1022维修手册 - CHAPTER3
J203
J207
Relay PCB
J201
J208
J111
J106 J109 J114 J112
J107
J104
DC controller PCB
J108
J113
J110
J27
J38
J900
SR6
SW2 SW3
SR5
J2
Humidity sensor
J903 J902
SL
SR1 SL3
Cassette unit
Pickup/feeding system
Delivery tray
Fixing unit
Image formation Cleaner
system
Aassembly
Transfer charging
roller
Drum
Developing assembly
Laser driver PCB
Laser scanner assembly
图像处理器电路板接口块 图像处理器电路板接口块向图像处理器电路板发送水平同步信号 (BD0*)。同时它根据来自图像处理器电路板的指令信号 （串行）返回状态信号，从 而将打印机功能块的状态传输到图像处理器电路板。
CANON 佳能 iR2200维修手册
CANON 佳能 iR2200/iR2800/iR3300 /5000/6000 数码复印机维修/调整定期维修周期每12万印张进行一次维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表 COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表 COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表打印操作面板的按键输入记录 COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录 COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表 COPIER＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI 选择MMI,显示反转后按OK 键;OFF/ON主电源开关E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ONE032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E345清除 COPIER＞FUNCTION＞CLEAR＞E345-CLR 选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除 COPIER＞FUNCTION＞CLEAR＞E355-CLR 选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355清除维修模式的后备数据 COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录 COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录 COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式[系统管理]密码的清除 COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关计数器清除步骤: COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:TR-ROOL / 00000201 / 00240000 / 0% !! 000082 TR-ROOL,零部件名称, 本例中的TR-ROOL为转印电极辊00000201 为转印电极辊计数器实际已使用张数 (该零部件更换后要将该计数器清除)00240000 为转印电极辊零部件寿命限定的使用张数(在该项目中的数据可以设定,数据设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,!! 为实际使用张数与限定使用张数的比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换转印电极辊零部件.检查图像位置 3-3T纸盒前/后位置调整(图像横向对位调整),首先用下例维修模式调整,如果不能解决问题,可分别调整每个纸盘的机械位置(每个刻多度大约1毫米)纸盒1水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C1-ADJ-Y 选择C1-ADJ-Y显示反转后按OK键,从纸盒1输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒2水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C2-ADJ-Y 选择C2-ADJ-Y显示反转后按OK键,从纸盒2输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒3水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C3-ADJ-Y 选择C3-ADJ-Y显示反转后按OK键,从纸盒3输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒4水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞C4-ADJ-Y 选择C4-ADJ-Y显示反转后按OK键,从纸盒4输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器手进纸盒水平(横向)对位自动调整 COPIER＞FUNCTION＞MISC-P＞MF-ADJ-Y 选择MF-ADJ-Y显示反转后按OK键,从手进纸盒输纸打印出一张半色调PG图像同时水平对位传感器PS11测试移动量,并把数据存入内存储器侧纸仓(L1)水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞DK-ADJ-Y 选择DK-ADJ-Y显示反转后按OK键,从侧纸仓(L1)输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器打印出一张维修模式一览表 COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表纸盒1激光写开始位置调整 COPIER＞ADJUST＞MISC＞C1-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒2激光写开始位置调整 COPIER＞ADJUST＞MISC＞C2-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒3激光写开始位置调整 COPIER＞ADJUST＞MISC＞C3-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒4激光写开始位置调整 COPIER＞ADJUST＞MISC＞C4-ADJ-Y 调整范围-32～+32,每步0.16毫米手进纸盒激光写开始位置调整 COPIER＞ADJUST＞MISC＞MF-ADJ-Y 调整范围-32～+32,每步0.16毫米侧纸仓(L1)激光写开始位置调整 COPIER＞ADJUST＞MISC＞DK-ADJ-Y 调整范围-32～+32,每步0.16毫米双面再进纸时横向对位调整 COPIER＞ADJUST＞FEED-ADJ＞ADJ-REFE 调整范围-100～+100 每步0.1毫米横向对位检测动作 1,横向对位传感器的原位位置检测:当主电源开关ON,或卡纸复位期间,或前门开关关闭时检测2,横向对位传感器的检测开始位置检测:检测开始位置是当对位传感器PS10 ON时,参考手进纸盘纸宽挡板和纸盘纸尺寸数据,驱动横向对位传感器步进电机M3将横向对位传感器移到离开纸横向边缘大约10毫米处3,当对位传感器PS10检测到纸前沿后,横向对位传感器步进电机M3向横向对位检测开始位置移动,从横向对位检测开始位置到纸的横向边缘大约可移动10毫米,根据横向对位传感器步进电机M3每个脉冲大约移动0.16毫米来确定纸实际位置进纸对位置调整(对位离合器ON时序调整)对位离合器ON时序调整 COPIER＞ADJUST＞FEED-ADJ＞REGIST 调整范围-600～+600,每步0.1毫米,数据大对位离合器ON时序延迟图像前/后位置调整(图像横向对位调整)主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400,每12步1毫米,标准2.5±2.0毫米,数据大移向前边 DADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米图像前沿空白调整扫描器图像前沿开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290,每12步1毫米,标准2.5±2.0毫米,数据大移向后移光学扫描原位位置调整(原位传感器PS400) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围16～128,工厂调整用,每步0.1毫米DADF流动扫描CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米激光主扫描速度(横向倍率)调整 COPIER＞ADJUST＞MISC＞FRAME-X 调整范围-50～+50,每步1%副扫描方向扫描速度(纵向倍率)调整 COPIER＞ADJUST＞MISC＞FRAME-Y 调整范围-50～+50,每步1%主板向DC板送数据时,副扫描方向图像延迟调整 COPIER＞ADJUST＞MISC＞IMG-DLY 调整范围-20～+20,每步0.1毫米"漏电继电器开关"的检查: 按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关,操作面板电源开关ON时时序：主电源开关SW1接通复印机AC电源,操作面板电源开关ON时时序：加热器开关SW2,接通镜头,扫描反光镜,纸盒加热器的AC电源门开关SW3,第1,2组接点接通定影加热器;选购件辅助电源板的AC电源;第3组接点检测门打开/关闭状态,接通主电机.定影电机,复合电源板的24VU1 SW电源机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001 硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED 灯由红变绿显示环境传感器检测到的机内温度 COPIER＞DISPLAY＞ANALOG＞TMPE 单位℃显示环境传感器检测到的机内相对湿度 COPIER＞DISPLAY＞ANALOG＞HUM 单位%RH机内湿度绝对值 COPIER＞DISPLAY＞ANALOG＞ABS-HUM 单位g 显示OPC鼓周围温度COPIER＞DISPLAY＞ANALOG＞DR-TMPE 单位℃显示主热敏电阻M-TH1检测到定影薄膜中间的温度 COPIER＞DISPLAY＞ANALOG＞FIX-C 单位℃显示副热敏电阻S-TH2检测到定影薄膜边缘的温度 COPIER＞DISPLAY＞ANALOG＞FIX-E 单位℃CANON 佳能 iR5000/iR6000 数码复印机读出(扫描)部分维修/调整进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制板后执行 1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目; COPIER＞ADJUST＞ADJ-XY ＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS400检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整); OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测: 1,原稿台读取模式,副扫描方向的原稿尺寸由原稿长度传感器SD1;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点 2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器SD1检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭角度传感器PS401检测到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭) 1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS400位置书本模式/一页原稿/原稿台盖板(开)1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键曝光灯点亮后,检测原稿尺寸,检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,3,进行光补偿,光补偿后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光LAMP1(氙灯) 注：曝光灯亮度不可调整;光强度:40000LX更换"曝光(氙)灯"执行: 进入维修程序模式, 1,选择COPIER＞FUNCTION ＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常 E220-0001 曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常 E225-0000 电源开关ON后在CCD放大电路光补偿补正中,未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常 E225-0002 顶端放大补正值与前一张的补正值相比超过规定电平复印倍率: 1,ADF模式: 25～800%(第1反光镜架固定在流动读取位置的曝光玻璃下,原稿由ADF输送)2,原稿台读取模式: 25～800%倍率变化: 主扫描方向主扫描方向25～800%,由主控制板图像处理的变倍程序软件完成,副扫描方向副扫描方向50%以上由第1反光镜架的扫描速度或ADF 的原稿搬送速度确定副扫描方向25%～49%和401%～800%由主控制板图像处理的变倍程序软件完成,原稿扫描电机,扫描原位传感器 E202-0001 电源开关ON后或按复印键后光学系统前进40毫米,扫描原位传感器PS400未OFF;或扫描电机M3故障原稿扫描电机,扫描原位传感器 E202-0002 光学系统返回450毫米,光学系统扫描原位传感器PS400未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障(ADF) E204-0001 ADF板或读取板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整 ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米读取开始位置在稿台玻璃左后方,数据大移向前边光学原位位置调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米图像处理系统 CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度;读取控制板(光补偿补正;自动浓度调整) 模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成遮蔽Shading补偿补正，自动浓度调整遮蔽Shading补偿由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化遮蔽Shading补偿分：用维修模式确定目标值的遮蔽Shading补偿调整和每次原稿扫描时进行的遮蔽Shading补偿补正；短期光量变动的补正用增益来补正遮蔽Shading补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为遮蔽Shading补偿的目标值(更换曝光灯或光量变化后用维修模式进行）遮蔽Shading补偿补正每次原稿扫描时进行,先测定标准白板的数据然后与遮蔽Shading补偿补正的目标值进行比较将其差值作遮蔽Shading补偿补正值来设定补偿原稿扫描时的各CCD的图像的偏差使图像浓度均匀端部增益补正（ADF用） ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量的变化在流动读出玻璃的后端部安装了端部增益补正测试板(灰色)读出该测试板反射回来光量,经过计算后作为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数 COPIER＞ADJUST＞CCD＞PPR 设定范围0～255标准白板的浓度数据设定 COPIER＞ADJUST＞CCD＞PLT 设定范围0～255CCD输出的增益调整值输入 COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性Offset调整值输入 COPIER＞ADJUST＞CCD＞OFST-E/O遮蔽Shading补偿补正时标准白纸和标准白板的白电平比例数据 COPIER＞ADJUST＞CCD＞SH-RATIO遮蔽Shading补偿正时的白色程度目标值输入 COPIER＞ADJUST＞CCD＞SH-TRGTCCD的顶端放大补正开始位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-STCCD的顶端放大补正结束位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-END实时AE模式的文字浓度调整 COPIER＞ADJUST＞AE＞AE-TBL 调整范围1～9,缺省值5,数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记CCD 遮蔽(Shading)补偿位置调整: COPIER＞FUNCTION＞CCD＞SHDG-POS 遮蔽(Shading)补偿的标准白板上的位置自动调整的数据,调整范围240～+320CCD 遮蔽(Shading)补偿位置设定: COPIER＞FUNCTION＞CCD＞SH-PS-SET 遮蔽(Shading)补偿的标准白板上的位置自动调整的数据更换稿台玻璃(标准白色板)以后或中间色调中有明显的白色条时要执行该模式执行该模式前要进行COPIER＞FUNCTION＞CCD＞CCD-ADJ 调整1,清洁稿台玻璃2,选择COPIER＞FUNCTION＞CCD＞SH-PS-SET,按OK键3,按OK执行自动CCD 遮蔽(Shading)补偿位置设定调整,调整后自动停止.CCD的端部放大补正的自动调整 COPIER＞FUNCTION＞CCD＞EGGN-POS (仅使用RADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,(大约分钟)调整后自动停止(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录图像清晰度电平设定 COPIER＞OPTION＞BODY＞SHARP 设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整: COPIER＞FUNCTION＞CCD＞EGGN-POS (仅使用ADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据: COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入 COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值 COPIER＞ADJUST ＞CCD＞SH-RATIOCCD的端部放大补正开始位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-STCCD的端部放大补正结束位置调整值输入 COPIER＞ADJUST＞CCD＞EGGN-ENDCCD读取位置调整 ADJ-XY主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度光学原位(白板读取位置)调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整 COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整 COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围30～60 每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO CCD光补偿正时,标准白纸和标准白板的白电平比例数据CANON 佳能 iR5000/iR6000 数码复印机打印部分维修/调整OPC感光鼓更换OPC感光鼓后要执行鼓电阻检测控制(APVC),COPIER＞FUNCTION＞DPC＞D-GAMMA1,预曝光使鼓清洁消电 OPC感光鼓消电用的预曝光灯LAMP2:为8个保险丝式灯，PEXP/2,一次充电辊充电电流一次充电辊DC电压:大约-750V(23度时)到-850V;AC电压1800Hz:大约2000到2300V,一次充电电流随着工作环境(温度,湿度)充电辊老化,OPC鼓磨损/老化等因素鼓的电阻发生变化,为了保持复印质量稳定,该机采用根据每累积复印张数达500张时的鼓后旋转期检测一次鼓电阻发生的变化,来修改一次充电辊充电电流,或当强行执行鼓电阻检测控制(APVC)"COPIER＞FUNCTION＞DPC＞D-GAMMA",当前输出电平被测试和校正1.主电源开关打开时,基准电压加到一次充电辊,当前测试的输出电平反馈到PW-CPU2,用PW-CPU检测到的反馈电压电平控制一次充电辊的充电电压OPC鼓周围温度检测传感器U701,用于校整一次充电辊DC电压:大约-750V(23度时)到-850V环境传感器ON/OFF COPIER＞OPTION＞BODY＞HUM-SW 0:环境传感器自动控制;1:固定模式,高湿度;2:固定模式,中湿度;3固定模式,低湿度环境传感器S3检测到的机内相对湿度,校整一次充电辊AC电压,以35%湿度为基准在10000张前不进行湿度校整2300微安.10000张以后开始进行湿度校整,小于35%湿度为2150微安;大于35%湿度为2100微安一次充电辊的清洁在执行用户模式的调整/清洁,一次充电辊清洁电磁铁动作可使一次充电辊清洁垫压在一次充电辊上并前后移地显示当前鼓电阻检测控制的电流值 COPIER＞DISPLAY＞HV-STS＞PRIMARY 一次充电电流小于353微安,好鼓;353～485微安鼓尚可使用;大于485微安换鼓图像区域一次充电辊的负DC电压调整 COPIER＞ADJUST＞HV-PRI＞P-DC 调整范围0～255 DC-500～-850图像区域一次充电辊的AC电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC 调整范围0～255 AC2.0～2.3KV;Vf=1.8KHz鼓电阻检测控制(APVC)增益调整值的调整COPIER＞ADJUST＞HV-PRI＞AGS-GANE 调整范围0～255,更换复合电源板时,把复合电源板上的标签值输入鼓电阻检测控制(APVC)ofst调整值的输入COPIER＞ADJUST＞HV-PRI＞AGS-OFST 调整范围0～255,更换复合电源板时,把复合电源板上的标签值输入一次充电辊的负DC电压ofst调整 COPIER＞ADJUST＞HV-PRI＞OFST1-DC 调整范围0～255一次充电辊的AC电压ofst调整 COPIER＞ADJUST＞HV-PRI＞OFST1-AC 调整范围0～255图像区域的一次充电辊的AC2电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC2 调整范围0～255图像区域的一次充电辊的AC3电压调整 COPIER＞ADJUST＞HV-PRI＞P-AC3 调整范围0～255强行执行鼓电阻检测控制(APVC) COPIER＞FUNCTION＞DPC＞D-GAMMA 更换鼓后或使用旧鼓或复印浓度调整无结果时用缺省值0:正常模式;1:执行鼓电阻测量(APVC)控制,选择D-GAMMA显示反转后按OK键打印出1张黑色样板，在COPIER＞DISPLAY＞HV-STS＞PRIMARYK中可以显示出当前鼓电阻测量控制（APVC）的一次鼓充电辊电流结果3,激光扫描曝光: 可视激光(780nm)1个光束,6个光反射面菱镜,激光扫描器的激光投向OPC感光鼓有图象信号的黑区激光读出同步主扫描方向: 由激光原位信号BD确定同步时间,双面时,由横向对位传感器PS11(Y-REG-PD检测结果再由BD信号确定激光读出的同步;手送纸时由对位传感器PS29检测到复印纸前沿开始激光读出的同步副扫描方向: 由对位辊前的激光读出图像前沿传感器PS12检测到复印纸前沿启动激光读出开始的同步;4,显影偏压(AC+负DC) 干式单组分磁性墨粉(墨粉带负极性电荷) 跳跃显影,磁辊(φ20)显示显影DC偏压(单位V) COPIER＞DISPLAY＞HV-STS＞BIAS DC偏压:0～-650V图像区域显影偏压DC输出的调整 COPIER＞ADJUST＞DEVELOP＞DE-BC DC 偏压:0～-650V 调整范围:0图像浓～255图像淡AC偏压:Vpp=810V,Vf=1.8KHz显影偏压DC输出值的调整OFST COPIER＞ADJUST＞DEVELOP＞DE-OFST DC输出值的调整调整范围:0图像浓～255图像淡(在缺省值±30内调整)。
佳能打印机维修手册：iP2800系列简明维修手册
佳能打印机维修手册：iP2800系列简明维修手册iP2800系列简明维修手册（iP2810 / iP2820 / iP2840 / iP2845 / iP2850 / iP2855 / iP2870 / iP2872 / iP2880 / iP2890 / iP2899）QY8-13EN-000修订00：2013年12月佳能公司目录1. 错误显示/故障排除清单 (4)1-1. 操作员调用错误 (4)1-2. 维修调用错误（由报警灯和ON灯的循环闪烁指示） (4)2. 调整/设置 (6)2-1. 维修模式 (6)（1）维修模式操作程序 (6)（2）维修工具运行（v4.200或更高版本） (6)2-2. 调整 (9)2-3. 用户模式 (9)3. 关于维修的特别说明 (10)3-1. 修理维修 (10)3-2. 操作面板 (10)（1）一个按钮 (10)（2）两个指示灯 (10)3-3. 底部边距 (11)3-4. 打印头对准 (11)3-5. 剩余墨水量的检测 (11)1. 错误显示/故障排除清单1-1. 操作员调用错误错误和告警以下列方式显示：- 操作员调用错误以报警灯的闪烁次数指示。
- PC打印期间的信息显示在打印机驱动程序状态监视器中。
- 错误代码在EEPROM信息打印的“操作员调用/维修调用错误记录”区中打印。
出现操作员调用错误时有效的按钮（iP2800系列仅有一个按钮）：- ON/Resume按钮：关闭打印机和再次接通、清除一个错误和从一个错误中恢复，或在出错时取消打印作业。
1-2. 维修调用错误（由报警灯和ON灯的循环闪烁指示）2. 调整/设置2-1. 维修模式（1）维修模式操作程序利用连接的PC 机上的Service T ool （维修工具）。
1）在维修模式中启动打印机。
i. 在按下ON/Resume 按钮的同时，连接打印机的电源线。
=> 电源灯将绿色燃亮。
ii. 就在电源灯绿色燃亮时，松开ON/Resume 按钮。
佳能MP288_498维修参考手册
(2/15)
1. 错误清单显示 / 故障排除
通过以下方式显示错误和警告: - 操作报错是通过警告 LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标 记的方式显示在 LCD 上。 - 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。 - 错误代码被打印在 EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service call error record）区域内。
更换逻辑板.
废墨吸收垫满.
更换废墨吸收带你 (吸收垫组件), 重置废墨
吸收垫计数器值.
打印头温度超过指定的值. EEPROM 读写故障.
更换下列项(列出可能有错误的部件): - 墨盒小车 - 逻辑板 更换逻辑板.
打印头电压异常. 未知错误或网络故障. 扫描单元故障. 扫描器马达故障.
更换下列项: - 墨水小车 - 逻辑板 更换下列项(列出可能有错误的部件): - 逻辑板 - WLAN 板 更换下列项(列出可能有错误的部件): - 扫描单元 - 逻辑板 更换下列项(列出可能有错误的部件): - 扫描单元 - 逻辑板
QY8-13CW-000 Rev. 00: 2010 年 9 月
Canon China.
(1/15)
目录
1. 错误清单显示 / 故障排除 1-1. 操作报错 (告警灯显橙色) 1-2. 维修报错 (橙色告警灯和绿色电源灯轮流闪烁) 1-3. 其他错误
2. 调整 / 设定 2-1. 维修模式 2-2. 用户模式 2-3. 部件更换注意事项
ASF 凸轮传感 [5700] P05 器故障
内部温度错误 废墨吸收垫满
佳能MF4370dn-MF4350d-MF4330d-MF4322d-MF4320d service manual-CHN)维修手册
维修手册
MF4300 系列 iC MF4370dn/MF4350d/MF4330d/MF4322d/4320d
1-1
介绍
佳能 ( 中国 ) 有限公司技术部 BIS_TS 科发行
使用 本维修手册由佳能公司出版发行，供合格人员学习产品的技术理论、安装、维护和维修 . 本维修手册覆盖了产品的所有销售区域 . 正因为如此，本手册中可能含有并不适合您 所在地区的内容 .
将会以维修信息公告的方式进行交流 .
所有维修人员均应对本维修手册以及所有相关的维修信息公告板的内容进行深入的理
解和掌握，并且具有对设备故障进行识别、分析的能力 .
佳能 ( 中国 ) 有限公司技术部 BIS_TS 科发行
介绍
目录
目录
第 1 章介绍
1.1 产品规格................................................................................. 1- 1 1.1.1 部件名称 ........................................................................................1- 1
版权 本手册享有版权，保留所有权利 . 根据版权法，未经佳能公司的书面同意，本手册不得 全部地或者部分地复制、翻印、或者翻译为其他语言 . 版权所有 .2001 佳能公司
COPYRIGHT © 2001 CANON INC°£
警告
本手册的使用应该严密监督 ，以免泄漏机密信息
佳能 ( 中国 ) 有限公司技术部 BIS_TS 科发行
如在 “DRMD*”中星号表示当电平为” 0 ”时有 DRMD 信号通过 .
佳能C2220维修手册
佳能C2220维修手册(总2页) -本页仅作为预览文档封面，使用时请删除本页-佳能C2220维修手册佳能c2220l全称是佳能A3彩色数码复合机iR-ADV C2220L。
属于佳能的iR系列下的iR-ADV分类。
那么佳能iR系列复印机进入维修模式（服务模式）的操作步骤如下：①按“*”键，接着同时按下数字“2”和“8”按钮。
注：如果按下以上系列按钮组合太慢将进入维修模式失败。
②按“*”键，然后松开。
此时佳能复印机将提示目前处于“服务模式”。
③进入导航菜单可以对佳能复印机的设置做改变。
其中清除故障码为：COPIER-FUNCTION-CLEAR-ERR。
④关机重启（无需拔电源）。
其他型号参考：一、使用系统自带的驱动程序1、“开始”—“打印机和传真”，点击左边窗格中“添加打印机”, 打开“欢迎添加打印机向导”对话框，点击“下一步”，打开“本地或网络打印机”选择连接对话框；2、选择第一项“连接到此计算机的本地打印机”，勾选“自动检测并安装即插即用打印机”，点“下一步”，打开“新打印机检测”对话框;3、检测后，打“下一步”，打开“选择打印机端口”对话框；4、点选“使用以下端口”，在右边的下拉列表中选择推荐的打印机端口“LPT1:”，点击“下一步”，打开“安装打印机软件”对话框；5、在“厂商”列表中，点击厂商名，在“打印机”列表中，点击打印机名，点击“下一步”，打开“命名打印机”对话框；6、在“打印机名”文本框中输入打印机名，点击“下一步”，打开“打印机共享”对话框；7、点选“不共享这台打印机”，打“下一步”，打开“打印测试页”对话框；8、选否“否”，打“下一步”，统即日自动搜索电脑自带打印机软件进行安装；9、点击‘完成’。
二、使用打印机带的驱动程序如果系统没有适合该打印机驱动程序，可用打印机附带的软盘、光盘软件安装驱动程序方法是：将打印机驱动光盘放入光驱，打开光盘，点击安装，按向导要求一步一步进行，其步骤大大致是：选出择安装语言、本地打印机、安装方式、打印机型号、端口、驱动程序位置、配置信息、正在进行安装、安装结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
佳能CSP产品维修受理店技术指导手册
佳能（中国）有限公司
CSP TS制作
版本编号：V.2011.001
前言
本手册由佳能（中国）有限公司CSP TS部门制作，归纳和总结了产品维修手册重点、维护操作技巧、培训资料、维修案例、技术情报等内容，作为技术参考资料供佳能维修受理店内部学习和维修故障判断处理使用。
未经佳能公司允许，不得借阅、转让、复制或翻译成其他语言。
若本手册内容与产品维修手册、维修企划、零件手册等存在不同，请以佳能官方发布的原产品技术资料为准。
特别说明：
根据佳能CSP产品售后服务政策，原则上维修受理店只需提供不更换零件的简易修理服务。
对于经判断需要更换零件修理的情况，请受理店将机器交由上级维修金牌店处理。
（可参考本手册第六章）
目录
第一章SFP类中英文错误代码速查表 (4)
第二章MFP类中英文错误代码速查表 (14)
第三章常见用户故障现象处理表 (22)
第四章常见维修故障现象处理表 (23)
第五章主要零件故障处理表 (24)
第六章受理店维修处理流程图 (25)
第七章维修故障判断Q&A (26)
第一章SFP类中英文错误代码速查表橙灯闪烁，用户错误代码（归类相同错误代码）
橙灯、蓝/绿灯交替闪烁，维修错误代码（归类相同错误代码）
第二章MFP类中英文错误代码速查表橙色警告灯闪烁，用户错误代码
橙色警告灯和绿色电源灯交替闪烁，维修错误代码
第五章主要零件故障处理表
第六章受理店维修处理流程图
第七章维修故障判断Q&A
问题一
Q：当打印机出现维修错误后该如何进行故障判断？
A： 1、观察机器报错信息，联机查看错误代码。
·查阅维修手册、寻找可能的故障点。
2、观察机器开机动作时序。
·正常情况：开机——扫描单元自检（MFP）——进纸器归位——清洁单元归位——小车提升组件自检——小车移动自检——打印机待机。
3、针对可能的故障点从简到难逐一排查，根据常见维修故障现象处理表及主要零件故障处理表内容进行判断。
问题二
Q：如何判断清洁驱动单元机械动作是否正常？
A：按下方左图红色箭头方向转动进纸器齿轮，若下方右图中小车原位锁及清洁单元盖帽能够正常移动，说明安装到位，零件工作正常。
反之，说明安装不到位或零件发生故障。
问题三
Q：如何判断打印机清洁单元吸墨动作是否正常？
A：将清洁单元盖帽及打印头清洗干净，重新执行打印操作，观察清洁单元盖帽的状况，来判断清洁单元吸墨动作是否正常。
·如果盖帽在机器执行了打印操作后，依然保持清洁的状态，则说明墨水没有通过盖帽被清洁单元泵抽取，清洁单元工作不正常。
·反之，则说明清洁单元能够正常吸墨。
另外，对于可以直接观察到清洁单元管路的机型，也可以通过观察清洁单元管路的情况来对清洁单元的工作状态进行判断。
问题四
Q：当判断可能是由打印头引起的机器故障，该如何进行维修操作？
A：在遇到打印空白或装上打印头后不通电的情况，可以通过以下步骤来确认故障所在。
1、不安装打印头，观察机器能否正常开机，并提示安装打印头。
2、检查打印头是否存在物理损伤。
3、确认机器电源输出是否正常。
4、判断清洁单元吸墨是否正常。
5、观察小车和打印头触点是否良好。
注：2008年3Q后推出的喷墨产品，当出现B200错误（打印头电压不正常）的时候，在确认电源适配器没有故障的情况下，请务必同时将主板和打印头进行更换！
问题五
Q：对于新更换的打印头，如果遇到打印空白的情况，该如何解决？
A：对于新机器或者新更换的打印头，如果遇到打印空白的情况，可以尝试用以下方法来解决：
1、在打印头上的墨盒安装位置滴入清水，稀释打印头喷嘴内部的无色墨水。
2、在清洁单元的盖帽上滴一些清水，让其保持湿润。
这样由于液体的作用，会使盖帽和打印头之间的密封更严密一些，吸墨的动作也会更加的顺畅。
3、将打印头放置在其他正常的机器上使用一次，再安装在原来机器上进行测试。
问题六
Q：喷墨产品中，各类传感器的作用是什么?
A:
注：根据机型的不同，机器所具有的传感器种类及数量也会有区别，具体内容请参考各机型维修手册。
