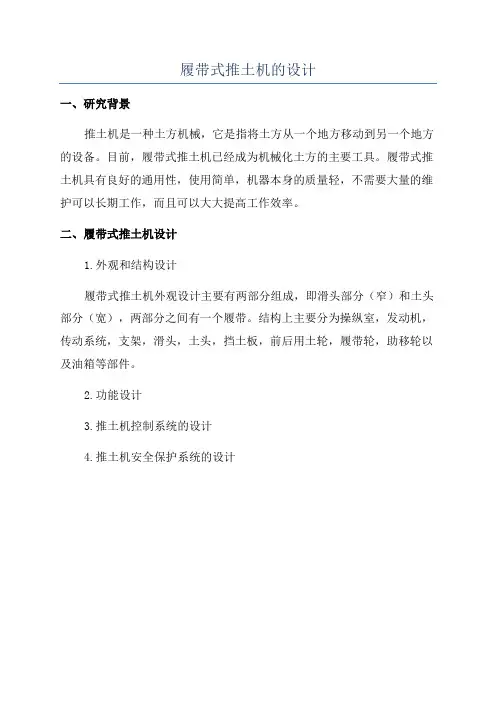

履带式推土机的设计

履带式推土机的设计

履带式推土机的设计
一、研究背景
推土机是一种土方机械,它是指将土方从一个地方移动到另一个地方的设备。

目前,履带式推土机已经成为机械化土方的主要工具。

履带式推土机具有良好的通用性,使用简单,机器本身的质量轻,不需要大量的维护可以长期工作,而且可以大大提高工作效率。

二、履带式推土机设计
1.外观和结构设计
履带式推土机外观设计主要有两部分组成,即滑头部分(窄)和土头部分(宽),两部分之间有一个履带。

结构上主要分为操纵室,发动机,传动系统,支架,滑头,土头,挡土板,前后用土轮,履带轮,助移轮以及油箱等部件。

2.功能设计
3.推土机控制系统的设计
4.推土机安全保护系统的设计。

履带车辆设计计算说明(共20页)

履带车辆设计计算说明(共20页)

整车参数计算根据《GB/T 3871.2-2022 农业拖拉机试验规程第2 部份:整机参数测量》标准要求进行计算:序号项目参数内容1 拖拉机型号2 型式履带式3 外形尺寸(长×宽×高) 3300×1550×22504 发动机型号 YN38GB25 发动机标定功率 57 kW6 整机分量 1609Kg7 最高行走速度 12km/h8 接地比压 24kpa9 履带接地长 1000mm10 动力输出轴功率 49.4kW11 最大牵引力 11.38kN12 标定转速 2600r/min13 动力输出轴转速 540/720r/min14 悬挂装置型式后置三点置挂15 爬坡能力<30016 驱动轮半径 275mm17 底盘轨距 1050mm8 履带最大高度 860mm1、整备质量M 为1825kg ;2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量: 300kg M2驾驶员质量: 75kg3、使用质量: M总=M0+ M2 =1825+75=1900 kg4、质心(zhì xīn)位置根据《GB/T 3871.15-2022 农业拖拉机试验规程第15部份:质心》标准要求进行计算:空载时:质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm质心至地面的距离h0=450mm满载时:质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm质心至地面的距离h0=546mm5、稳定性计算a、保证拖拉机爬坡时不纵向翻倾的条件是:>δ=0.7 (δ为滑转率)空载时: 830/450=1.84>0.7满载时: 605/546=1.11>0.7满足条件。

推土机工作装置设计

推土机工作装置设计

推土机工作装置设计一、设计目标推土机是一种重型工程机械,主要用于土方工程中的土壤平整、填充和割坡等作业。

其工作装置的设计需要实现以下目标:1.提高工作效率:通过优化工作装置的结构和工作原理,提高推土机的工作效率,降低工作成本。

2.提高可靠性和安全性:保证工作装置的稳定性和可靠性,确保操作员和周围环境的安全。

3.减少维修和保养成本:在设计过程中考虑维修和保养的便捷性,降低使用成本。

4.提高操作便捷性:设计简单易用的工作装置,提高操作员的工作效率和舒适度。

1.刀板结构设计刀板是推土机工作装置的核心部件,用于切割和推动土壤。

刀板的结构设计应根据土质和施工要求进行优化。

一般可采用可调节刀角度、宽度和深度的可伸缩刀板结构,以适应不同施工条件。

刀板材料应选择高强度、耐磨损的材料,同时考虑刀板的重量,避免影响推土机的平衡性。

2.液压系统设计3.轨迹系统设计轨迹系统是推土机工作装置的运动控制系统,包括履带、传动装置和悬挂系统等。

设计时应考虑推土机的稳定性和操控性,选择合适的轨迹系统。

履带应选择高强度、耐磨损的材料,以提高推土机的通过能力和操作精度。

传动装置和悬挂系统应考虑减震和减振功能,提高操作员的舒适度。

4.操作系统设计操作系统是推土机工作装置的控制系统,包括控制台、操纵杆和仪表盘等。

设计时应考虑操作员的便捷性和工作效率,选择合适的操作系统。

控制台应设计符合人体工程学原理,使操作员操作舒适方便。

操纵杆应具备灵活的操作性和准确的控制性。

仪表盘应设计直观、易读,反映推土机工作装置的工作状态和性能。

三、结论推土机工作装置的设计关系到推土机的工作效率、可靠性和使用成本。

通过优化刀板结构、液压系统、轨迹系统和操作系统的设计,可以提高推土机的工作效率、可靠性和操作便捷性。

在实际设计过程中,需要综合考虑土质、施工要求和经济效益等因素,选择合适的工作装置设计方案。

同时,还需考虑推土机的维修和保养便捷性,以降低使用成本。

推土机各机型履带配置规格

推土机各机型履带配置规格

推土机各机型履带配置规格整机型号节距履带总成双边支重轮SD08直倾铲154.18154-MB-41146111-40-12000 SD08S湿地型154.18154-ME-41460111-40-12000 SD11S湿地型1908175-MK-41460122-40-11000C SD11直倾铲1908175-MK-37146122-40-11000C SD13直倾铲1908190-ML-38146D10Y-40-10000C SD13角铲1908190-ML-38146D10Y-40-10000C SD13S湿地型700板1908190-ML-38470D10Y-40-10000 SD13C U型铲1908190-ML-38146D10Y-40-10000 SD13R 环卫型700板1908190-ML-38470D10Y-40-10000 SD16直倾铲2038203-MJ-3715116Y-40-09000 SD16角铲2038203-MJ-3715116Y-40-09000 SD16C 电厂型 U铲2038203-MJ-3715116Y-40-09000 SD16TL2038203-MM-4241116Y-40-09000 SD16E 加长型直倾铲2038203-MJ-3915616Y-40-09000 SD16E 加长型角铲2038203-MJ-3915616Y-40-09000 SD16H 高原型直倾铲2038203-MJ-3715116Y-40-09000 SD16F 森林伐木型2038203-MJ-3915616Y-40-09000 SD16S湿地型2038203-MM-4249516Y-40-09000 SD16L超湿地型2038203-MM-4241116Y-40-09000 SD16R 环卫型660板2038203-MJ-4216616Y-40-09000 SD16R 环卫型1100板2038203-MM-4241116Y-40-09000 SD23直倾铲2168216-MD-39156SD23角铲2168216-MD-39156SD23C 电厂型 U铲2168216-MD-39156SD23S湿地型湿地铲2168216-MM-45491SD23H 高原型直倾铲2168216-MD-39156SD23R 环卫型环卫铲2168216-MM-45491SD23E 加长型直倾铲2168216-MD-41156SD23D 沙漠型沙漠铲2168216-MD-41166SD22R 环卫型环卫铲2168216-MM-45491SD22E 加长型直倾铲2168216-MD-41161SD22D 沙漠型沙漠铲2168216-MD-41166SD22W 岩石型岩石铲2168216-MD-38156SD22直倾铲2168216-MD-38156SD22角铲2168216-MD-38156SD22U铲2168216-MD-38156SD22C 电厂型 U铲2168216-MD-38156SD22S湿地型湿地铲2168216-MM-45491SD22H 高原型直倾铲2168216-MD-38156SD22F 森林伐木型2168216-MD-41161TY320B 直倾铲228.68228-MC-41156SD32B 角铲228.68228-MC-41156SD32B 半U型铲228.68228-MC-41156TY320F 森林伐木型228.68228-MC-41156TY320H 环卫型228.68228-MC-41156TMY320 沙漠型228.68228-MC-41176/8228-MC-41166SD32直倾铲228.68228-MC-41156SD32角铲228.68228-MC-41156SD32W 岩石型岩石铲228.68228-MC-41156SD32-5 标准型228.68228-MC-41156SD42 直倾铲260.358260-RA-4115631Y-40-21000单边支重轮托轮引导轮涨紧装置(左)涨紧装置(右)111-40-09000111-40-01000111-40-10000111-40-11000111-40-09000111-40-01000111-40-10000111-40-11000 122-40-10000C10Y-40-07000122-40-03000122-40-10000122-40-11000 122-40-10000C10Y-40-07000122-40-03000122-40-10000122-40-11000 10Y-40-11000C10Y-40-0700010Y-40-03000122-40-12000122-40-13000 10Y-40-11000C10Y-40-0700010Y-40-0300010Y-40-1200010Y-40-13000 10Y-40-1100010Y-40-07000122-40-03000122-40-10000122-40-11000 10Y-40-1100010Y-40-07000122-40-03000122-40-10000122-40-11000 10Y-40-1100010Y-40-07000122-40-03000122-40-10000122-40-11000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-19000 16Y-40-1000016Y-40-0600016Y-40-0300016Y-40-1100016Y-40-1900031Y-40-2100031Y-40-0700031Y-40-0300031Y-40-1500031Y-40-16000驱动轮111-18-00005111-18-00005122-18-00023122-18-0002310Y-18-00011/10Y-18-00012 10Y-18-00011/10Y-18-00012 10Y-18-00011/10Y-18-00012 10Y-18-00011/10Y-18-00012 10Y-18-00011/10Y-18-00012 16Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-0001416Y-40-00014154-27-12283/154-27-12273 31Y-18-00014。

卡特挖掘机构造图

卡特挖掘机构造图

1.35m3
600mm
1.30m3
600mm
1.40m3
600mmຫໍສະໝຸດ 1.3m3600mm
1.54m3
600mm
1.20m3
600mm
1.30 m3
600mm
铲斗容量比其他品牌有 优势
参数对比
产品型号
324D
1800rp m
PC270 -7
1900rp m
PC300-7
1900rpm
ZX270
1900rpm
卡特彼勒 液压挖掘机
森那美集团成员
液压挖掘机构造
(1)配重 (2)发动机罩盖 (3)散热器和油冷却器 (4)发动机 (5)空气过滤器 (6)电池 (7) 操作者座椅 (8)液压油箱 (9)操作杆 (10)燃油箱 (11)驾驶室 (12)回转轴承 (13)储 物箱 (14)回转节 (15)大臂油缸 (16)大臂 (17)小臂油缸 (18)小臂 (19)铲斗油缸 (20)连杆 (21)动力连杆 (22)铲斗 (23)履带 (24)引导轮 (25)履带调整器 (26) 履带支重轮 (27)托带轮 (28)带马达的终传动 (29)泵 (30)带马达的回转驱动 (31)回 油过滤器 (32)控制阀
EC290B
1900rpm
R265LC
2000rpm
SK260
2100rpm
说明 发动机转速越大,其磨 损越大,直接影响发动 机寿命
额定转速
铲斗挖掘 力 通常情况 下发动机 设计大修 周期
174kN
178kN
227kN
193kN
181 kN
178kN
170kN
10000~ 12000 小时
10000~ 12000 小时

小型履带式挖掘机结构设计(含图纸)

小型履带式挖掘机结构设计(含图纸)

小型履带式挖掘机结构设计(开题报告)一、本课题的研究目的和意义:小型履带式挖掘机是在机械传动挖掘机的基础上发展起来的。

它的工作过程是以铲斗的切削土壤,铲斗装满后提升、回转至卸土位置,卸空后的铲斗再回到挖掘位置开始下一次的作业。

因此小型履带式挖掘是一种周期作业的土方机械。

小型履带式挖掘机在国民经济建设的许多行业被广泛地采用,如工业与民用建筑、交通运输、水利电气工程、农田改造、矿山采掘以及现代化军事工程等等行业的机械化施工中。

据统计,一般工程施工中约有60%的土石方量、露天矿山中80%的剥离量和采掘量是用挖掘机完成的。

小型履带式挖掘机因其体积小,主要应用于城市、相对狭窄的地区,替人力劳动,其用途广泛,主要作业是挖掘、装载、整地,用于城市管道、道路、住宅建设、基础工程和园林作业等。

它不仅体积小,机动灵活,且可附装各种工作装置,属多功能建设机械。

采用小挖掘机可以大大减轻人力的劳动,缩短施工周期。

为节省劳动力、减轻繁重体力劳动,提高劳动生产率、加快建设速度,保证工程质量和降低成本,采用机械化施工是根本的措施。

它对尽早发挥建设投资效果,促进国名经济的高速度发展有很大的作用。

二、文献综述(国内外研究情况及其发展):我国前些年大量投入使用的高速公路等基础设施,近来正越来越多地进入维护保养期,同时城市建设也由“大拆大建”逐渐向“精雕细刻”转变。

随着我国城市化建设进程加快,今后小型工程机械设备将逐步升温,小型挖掘机市场为业内人士普遍看好。

小型液压挖掘机(以下简称小挖)在国外一般指6t级以下产品,国内目前尚没有明确分类,常指13或10t级以下产品,国内市场目前主要存在这样两类小型挖掘机产品:一类是为工程施工配套的360°全回转、履带或轮胎行走的标准型液压挖掘机,另一类是面向广大农村市场的低档配置产品即农用挖掘机或汽车式挖掘机。

三、本课题的主要研究内容(提纲)和成果形式:根据查阅的资料提出若干解决问题的方案并加以讨论。

30履带式液压驱动底盘的设计

30履带式液压驱动底盘的设计

o.
料机,装载机等各种工程机械链轨,履带总成,各种链轨节,链轨合件,销套,履带板
co
(2)济宁一飞专业生产各种进口,国产挖掘机,推土机,摊铺机,旋挖钻机,给
m/
目前该产品从 4T 到 18T 已成系列化批量生产。
油。 ⑥ 轴端双密封结构,保证润滑油密封不外漏,并能防止泥水进入轮腔。 ⑦ 支重轮,导向轮、驱动轮齿采用合金钢并经淬火处理,耐磨性好,使用寿命长。 ⑧ 弹簧涨紧机构彩螺杆调节,可靠性高。
(3)奉化优嘉力系列履带底盘选用高品质的行走马达、减速机,体积小、重量轻、 输出扭矩大、制动可靠,整体行走机构更加紧凑。
(4)上海五一重工主要经营进口挖掘机、推土机底盘件。直接从国外生产厂家进 货,以意大利,日本,韩国底盘件为主。产品有进口挖掘机、推土机履带总成:支重轮、 引导轮、托链轮、驱动轮、链轨、螺栓、链板、链节、斗轴、肖、套等。 这些优质进 口零件广泛应用于: (CATERPILLAR)卡特、 (KOMATSU)小松、 (HITACHI)日立、 (KATO) 加藤、 (SUMITOMO)住友、 (KOBELCO)神钢、 (DAEWOO)大宇、 (HYUNDAI)现代等各种进
m/
6 结论 ............................................................... - 18 -
ht /s ho 华 p1 天 06 d 05 es 35 ig 19 n .t ao ba o. co m/
tp
:/
华天design
履带式液压驱动底盘的设计
(1)宁波邦力专业生产橡胶和钢制履带行走底盘,有 5 吨、8 吨、12 吨,最大 克最大 130 吨的底盘行走,产品大量用于各种履带行走机构中,有挖掘机,钻机,煤矿 设备等行业中;同时,专业生产非开挖钻机履带底盘,各种钻机履带行走底盘。 结构性能特点:

履带式工程车的基本结构和功能

履带式工程车的基本结构和功能

履带式工程车的基本结构和功能说到履带式工程车,大家肯定都不陌生吧?那种看起来就像“铁老虎”,能在各种地形上“肆无忌惮”地走来走去的家伙。

没错,履带式工程车就像是建筑工地上的“无敌战士”,无论是泥泞、沙地、还是崎岖山路,它都能稳稳地踩着履带,飞速行驶,像条猛兽一样霸气十足。

真是“爬山涉水不怕难”,咱们身边的这位“钢铁巨人”简直是太能打了。

你可能想,履带式工程车到底能干啥?别急,咱慢慢来聊。

履带式工程车的最大特点,就是它那一对“钢铁大脚”——履带。

说实话,履带的设计就像是给它安上了“铁鞋”,让它能轻松地跨越各种困难地形。

相比起轮式工程车,履带式的优势可太明显了!它不像轮胎一样容易陷进泥里,而是通过不断地分散压力,把重量均匀地分布到地面上。

比如,今天的工地上可能泥泞得像个“水塘”,轮式车一进去就陷得动不了,而履带车呢?直接像条鱼在水里游,顺利而自如。

要是你问它为啥这么牛,它会回你一句:“因为我有履带,哪儿我都能去!”讲到这,可能有朋友会好奇,履带式工程车到底有哪些常见的用途呢?嘿,别看它外形威武,其实它可是全能选手,什么都能干。

它可是建筑工地上不可或缺的好帮手。

地基挖掘、搬运建筑材料、装卸土方,啥活儿它都能顶得上。

看似一副“壮汉”的模样,实则内心细腻,能够在狭小空间里灵活作业,甚至一些难度很大的项目,它也能稳稳地完成。

比如说,做路基,尤其是在不平坦、湿滑的地面上,履带式工程车就是最得力的助手。

而且你以为它只有干重活的能力?那就大错特错了!它还是个“远程搬运小能手”。

想象一下,一个大工程工地,材料散落在各个地方,咋办?是的,履带式工程车就派上了大用场。

它不仅可以搬运大块的石材、沙子、水泥,甚至有些特殊型号的履带车还可以配备起重机,来个“空中搬运”。

看着它上上下下,忙得不亦乐乎,旁边的工人都得佩服得五体投地。

尤其是那些要爬坡、越沟、跨山,甚至涉水的地方,履带车简直就像是“踩着云朵走路”,安稳得很。

话说回来,履带式工程车可不止是力大无穷,它的结构设计也是大有玄机的。

履带式装载机的工作机构设计说明

履带式装载机的工作机构设计说明

履带式装载机的工作机构设计1 绪论1.1 装载机概述1.1.1 装载机简介装载机属于铲土运输机械类,是一种通过安装在前端一个完整的铲斗支撑结构和连杆,随机器向前运动进行装载或挖掘,以与提升、运输和卸载的自行式履带或轮胎机械。

它广泛用于公路、铁路、建筑、水电、港口和矿山等工程建设。

装载机具有作业速度快、效率高、机动性好、操作轻便等优点,因此成为工程建设中土石方施工的主要机种之一,对于加快工程建设速度,减轻劳动强度,提高工程质量,降低工程成本都发挥着重要的作用,是现代机械化施工中不可缺少的装备之一。

1.1.2 装载机的主要技术性能参数标志装载机的主要技术性能参数有铲斗容量、额定载重量、发动机额定功率、整机质量、最大行驶速度、最小转弯半径、最大牵引力、最大掘起力、最大卸载高度、卸载距离、工作装置动作三项和等。

铲斗容量:一般指铲斗的额定容量,为铲斗平装容量与堆尖部分体积之和,用 m3表示。

额定载重量:指在保证装载机稳定工作的前提下,铲斗的最大载重量,单位为kg 。

发动机额定功率:发动机额定功率又称发动机标定功率或总功率,是表明装载机作业能力的一项重要参数。

发动机功率分为有效功率和总功率,有效功率是指在29°C 和746mmHg(1mmHg=133.322Pa)压力情况下,在发动机飞轮上实有的功率(也称飞轮功率)。

国产装载机上所标有的功率一般指总功率,即包括发动机有效功率和风扇、燃油泵、润滑油泵、滤清器等辅助设备所消耗的功率。

单位为kw。

整机质量(工作质量):指装载机设备应有的工作装置和随机工具,加足燃油,润滑系统、液压系统和冷却系统都加足液体,并且带有规定形式和尺寸的空载铲斗和司机标定质量(75kg±3kg)时的主机质量。

它关系到装载机使用的经济性、可靠性和附着性能,单位为 kg 。

最大行驶速度:指铲斗空载,装载机行驶于坚硬的地面上,前进和后退各档能达到最大速度,它影响装载机的生产率和安排施工方案,单位为 km/h 。

机械设计题目汇总

机械设计题目汇总

1)0.1t普通座式焊接变位机设计2)0.5型调度绞车3) 1.5兆牛摆动剪切机构设计4) 1.5电葫芦提升系统设计(减速器设计)5)100米钻机变速箱设计6)102机体齿飞面孔双卧多轴组合机床及CAD设计7)1041普通货车制动器设计8)110kv变电站设计9)110千伏变电站设计(I)(二次部分)10)120T推钢机设计11)120X120mm圆柱体毛坯孔加工钻床12)125300×400数控激光切割机XY工作台部件及单片机控制设计13)1420热连轧辊系变形三维建模及有限元分析14)150FM摩托车发动机装配线设计15)150T液压机设计16)1700冷轧机组卷取机设计17)180t运梁车三级减速器设计18)18层建筑中央空调系统水系统和风系统设计19)1E52FM左曲轴箱双面钻专用机床设计20)1G-100型水旱两用旋耕机设计21)1G-160型旋耕灭茬机总体及侧边传动装置设计22)1G-160型旋耕灭茬机总体及侧边传动装置设计123)1P65F上箱体缸体粗镗孔专机主轴箱设计24)1P68F上箱体双面钻专机总体及夹具设计25)20-5t桥式吊钩起重机设计26)20-5t桥式起重机控制线路设计27)200D多段离心式清水泵结构设计28)200米液压钻机变速箱的设计29)200米钻机回转器设计30)200米钻机设计31)205t桥式起重机控制线路设计32)206DN1000一分加热器的结构设计33)20t铝卷材退火炉PLC自动控制34)20比5双梁桥式起重机35)220kV变电站桩基础设计36)24跨门钢吊车8米高37)29323联轴器的加工设计38)2P85F汽油机机体加工工艺编制及第一套夹具设计39)2YAH1548型圆振动筛设计40)2YKS系列双层圆运动振动筛设计41)2吨液压挖掘机的挖掘机构42)3-BL系列台车设计(床脚、防护罩)43)3.0吨调度绞车的设计44)300th煤粉皮带输送机设计45)300w小型垂直轴风力发电机的设计46)300X400数控激光切割机设计47)300×400数控激光切割机XY工作台部件及单片机控制设计48)30MN自由锻造油压机横向移砧装置设计49)31m3液氨储罐设计50)32-5桥式起重机起升机设计51)32t双梁桥式起重机52)35KV变电站设计(I)(一次部分)53)35KV无人值班变电站54)380碎断剪设计55)3L-108空气压缩机曲轴零件56)3L-108空气压缩机曲轴零件的机械加工工艺及夹具设计57)3个自由度搬运机械手的设计58)3个自由度机械手(有数控编程)59)4-BL系列台车设计(进给箱部分)60)400型水溶膜流研成型机61)40吨π型结构轨道式集装箱门式起重机金属结构设计62)4110型柴油机总体设计63)45T旋挖钻机变幅机构液压缸设计64)468Q发动机缸体双面卧式钻床总体设计及左主轴箱设计65)492Q型气缸盖双端面铣削组合铣床总体设计66)4×φ120残极压脱清理机的设计67)5+1变速器设计68)5-50T起重机设计69)500开坯线材轧机设计70)50t10t双梁中轨箱型桥式起重机71)5T龙门皮革下料机总体设计及传动系统设计72)5XZ-3.0型重力式清选机下体设计73)5吨左右的小型挖掘机的主要部件图74)6110型柴油机总体设计75)6300MW发电厂电气一次部分设计76)66盐厂消防系统设计77)670型茶树重修剪机的研发设计78)6层框架住宅设计79)750初扎机-压下系统设计80)92Q型气缸盖双端面铣削组合铣床总体设计81)A272F型系列并条机车头箱设计82)A272F型罗拉支架加工工艺83)A272F型罗拉支架加工工艺设计84)A272F系列并条机车头箱设计85)A272F系列并条机车尾箱设计86)A272F系列高速并条机车尾箱设计87)ABS汽车防抱死制动系统设计88)AGV车转向总承设计89)AMT自动变速器离合器执行机构设计90)AWC机架现场扩孔机设计91)B6065刨床推动架工艺规程及夹具设计92)BES型浮头式换热器93)BL系列台车设计(进给箱部分)94)BM—4010PD万达载货汽车后驱动桥的设计95)BW-100型泥浆泵曲轴箱与液力端特性分析、设计96)C336回轮式六角车床主轴箱设计97)C6132普通车床数控化改造98)C6132横向进给运动系统数控改造99)C6136型经济型数控改造(横向)100)C6150普通卧式车床的数控化改造101)C616型普通车床改为经济型数控机床102)C618数控车床的主传动系统设计103)C620普通车床进行数控改造104)CA1340杠杆夹具设计105)CA6140 杠杆加工工艺及夹具设计106)CA6140C车床杠杆的加工工艺与夹具设计107)CA6140主轴加工工艺及夹具设计108)CA6140型普通车床改造成经济型数控车床的设计109)CA6140型普通车床改造成经济型数控车床的设计(机电一体化)(王朝勇)110)CA6140型车床的经济型数控改造111)CA6140型铝活塞的机械加工工艺设计及夹具设计112)CA6140拨叉831006设计113)CA6140拨叉工艺设计114)CA6140数控改造115)CA6140普通车床改为经济型数控车床纵向进给系统设计及进给系统的润滑设计116)CA6140普通车床数控改装设计117)CA6140普通车床的经济型数控改造设计118)CA6140机床后托架加工工艺及夹具设计119)CA6140机床后托架加工工艺及夹具设计1120)CA6140杠杆中心孔夹具设计121)CA6140杠杆加工工艺122)CA6140杠杆加工工艺及夹具设计123)CA6140横向进给系统及刀架的数控改造124)CA6140车床主轴箱的加工工艺及工装设计125)CA6140车床主轴箱的设计126)CA6140车床后托架加工工艺及夹具设计127)CA6140车床后托架的加工工艺与钻床夹具设计128)CA6140车床后托架的加工工艺及夹具设计129)CA6140车床后托架设计130)CA6140车床后托架设计1131)CA6140车床拨叉831003设计132)CA6140车床拨叉831007133)CA6140车床拨叉831008设计134)CA6140车床拨叉加工艺夹具设计加工工序卡设计135)CA6140车床数控化改造136)CA6140车床法杠杆的加工工艺(设计钻φ25mm孔的铣床夹具) 137)CA6140车床的拨叉831003138)CA6140车床纵向系统设计139)CA6140车床齿轮工艺规程与夹具设计140)CA6150普通车床的数控技术改造141)CA6150车床主轴箱设计142)CA6150车床数控化改造设计143)CA6150车床横向进给改造的设计144)CA620车床数控化改造145)CA6900长途客车乘客门及舱门设计146)CA7620液压多刀半自动车床主传动箱设计147)CAD技术在机械设计中的应用设计148)CD盒注塑模具设计149)CG2-150型仿型切割机150)CG2-150型仿型切割机设计151)CG2-150型仿型切割机设计1152)CJK6132数控车床及其控制系统设计153)CJK6256B简易数控车床的的设计154)CK3225数控车床主传动系统优化设计155)CK6130车削中心动力转塔刀架设计与三维制作156)CKP预粉磨设计(总体及壳体)157)CM6132型精密车床主传动系统数控改造设计158)CNC齿轮测量中心三维测头模块及测试软件设计159)DF7内燃机试验站控制装置设计160)DG型液压缸的设计161)DK7732数控高速走丝电火花线切割机及控制系统162)dq全数字化双闭环可逆直流PWM调速系统的研究163)dt250斗式提升机设计164)DTQ1400型重型带式输送机头部清扫器的设计165)DTQ型头部清扫器设计166)DTⅡ型固定式带式输送机的设计167)DTⅡ型皮带机设计168)DW38数控弯管机机械设计169)DY-150采煤机设计170)DZ60振动打桩锤的设计171)EQY-112-90汽车变速箱后面孔系钻削组合机床设计172)FA311A系列高速并条机车头相设计173)FA311系列高速并条机一三排罗拉支架设计及C6163车床改造174)FA311系列高速并条机罗拉支架加工工艺175)FDP-15非开挖导向钻机主机体设计176)FM摩托车发动机装配线设计177)FXS80双出风口笼形转子选粉机178)G41J-6型阀体双面钻24孔专机上的专用夹具设计179)G7116型弓锯机的设计180)GBW92外圆滚压装置设计181)GCPS—20型复合式多功能钻机182)GCPS—20型工程钻机设计183)GDC956160工业对辊成型机184)GKZ高空作业车液压系统设计185)GSK928数控车削仿真系统的研究与开发NC代码插补功能的设计186)HSG焊接式连接液压缸结构设计187)J45-6.3型双动拉伸压力机的设计188)JD-0.5型调度绞车189)JDM-30无极绳调车绞车设计190)JE25-110开式双点压力机传动系统的设计191)JH31-315机械压力机传动系统的设计192)JH31-315机械压力机滑块部分的设计及有限元分析193)JH36-400机械压力机机身部分及其上横梁加工工艺的设计194)JLY3809机立窑(总体及传动部件)设计195)JSDB-140双速多用绞车196)KGP-250-10晶闸管中频加热电源197)KTV的音响系统进行设计198)L485柴油机箱体加工工艺的公理化设计199)LH157QMJ-B变速箱工序卡及第一道机加工夹具设计200)LH157QMJ-B左箱体工序卡及第一道机加工夹具设计201)LH157QMJ-C右箱体工序卡及第一道机加工夹具设计202)LH157QMJ-C左箱体工序卡及第一道机加工夹具设计203)LH180MQ左箱体加工工艺及第一道机加工夹具设计204)M1000A气瓶的三维造型设计205)M200A气瓶的三维造型设计206)M200B气瓶的三维造型设计207)M500A气瓶的三维造型设计208)MG132320-W型采煤左牵引部机壳的加工工艺规程及数控编程209)MG180435-W型液压牵引采煤机截割部设计210)MG200475-W型采煤机设计211)MG200(456)-AWD采煤机的截割部设计212)MG250591-WD型采煤机右摇臂壳体的加工工艺规程及数控编程213)MG250591-WD采煤机的截割部设计214)MP3后盖塑料模具毕业设计215)MQ100 门式起重机总体设计216)MR141剥绒机锯筒部、工作箱部和总体设计217)N500动态空气选粉机218)NK型凝汽式汽轮机调节系统的设计219)P-90B型耙斗式装载机220)P13-1-气动机械手的设计及其PLC控制221)P13-2-气动机械手的设计及其PLC控制222)PDA模具设计223)PE400X600颚式破碎机224)PF455S插秧机及其侧离合器手柄的探讨和改善设计225)PLC在全自动洗衣机控制系统设计226)PLC在多组抢答系统的应用227)PLC在电梯中的应用设计228)PLC在高楼供水系统中的应用229)PLC在¢3.53×60m水泥回转窑电控系统中的应用230)PLC广告屏设计231)PLC广告屏设计1232)PLC张紧装置233)PLC控制机械手设计234)PLC控制电梯235)PLC控制电梯的设计236)PLC控制的节能洗衣机系统设计237)ProENGINEER在钻床夹具设计中的应用238)Q3110滚筒式抛丸清理机的设计(总装、弹丸循环及分离装置、集尘器设计)239)Q3110滚筒式抛丸清理机的设计(总装、滚筒及传动机构设计) 240)QTZ25型塔式起重机变幅机构241)RM市110KV变电站一次242)S114型碾轮式混砂机的设计(混凝土)243)S195柴油机体三面精镗组合机床总体设计及后主轴箱设计244)S195柴油机机体三面精镗组合机床总体设计及夹具设计245)S195柴油机机体三面精镗组合机床总体设计及夹具设计1246)S195柴油机机体钻组合机床总体及夹具设计247)SA4828组成的变频器的软件设计248)Santana2000轿车制动系统设计249)SC750三轴伺服驱动机器人机构设计250)SF500100打散分级机内外筒体及原设计改进探讨251)SF500100打散分级机回转部分及传动设计252)SF500100打散分级机总体及机架设计253)SFY-B-2锤片粉碎机设计254)SJ146 铸铁机设计255)SMC2-187型摆线针轮行星传动的设计256)SPE175F右箱盖加工工艺及第一道机加工夹具设计257)SPE175右箱盖结合面圆盘铣夹具设计258)SPE175左箱体缸头结合面圆盘铣夹具设计259)SPT120推料装置260)SSCK20A数控车床主轴和箱体加工编程261)SX-ZY-250型塑料注射成型机液压系统设计262)SX-ZY-250型注射机液压系统263)T30履带推土机整机的设计264)T350搅拌机工艺工装设计265)T6113机床控制系统的设计改造PLC266)T6113电气控制系统的设计267)T611镗床主轴箱传动设计及尾柱设计268)T68卧式镗床电气控制的PLC改造设计269)T68卧式镗床电气控制的PLC改造设计1 270)T68卧式镗床电气控制的PLC设计改造设计271)T68镗床的控制系统的改造272)TGSS-50型水平刮板输送机---机头段设计273)TH5940型数控加工中心进给系统设计274)UG平台下数控加工刀具路径的应用研究275)VVVF垂直电梯机械系统设计276)WE67K-5004000液压板料折弯机277)WH212减速机壳体加工工艺及夹具设计278)WH212减速机壳体加工工艺及夹具设计1 279)WH212减速机壳体加工工艺及夹具设计2 280)WHX112减速机壳加工工艺及夹具设计281)wk外壳注塑模实体设计282)WY型滚动轴承压装机设计283)X5020B立式升降台铣床拔叉壳体工艺规程制订284)X502型立式铣床数控化改造(电气部分设计)285)X5040数控化改造286)X52K铣床的数控化改造287)X53K立式数控铣床纵向进给改造设计288)X6132型万能升降台铣床主轴箱设计289)X6232C齿轮加工工艺及其齿轮夹具和刀具设计290)X62W铣床主轴机械加工工艺规程与钻床夹具设计291)X700涡旋式选粉机292)X700涡旋式选粉机(壳体及传动部件)设计293)X700涡旋式选粉机(转子部件)设计294)XB220KV变电所一次部分设计295)XB市220KV变电站一次部分设计296)XKA5032AC数控立式升降台铣床自动换刀装置刀库式设计297)XQB小型泥浆泵的结构设计298)XT-Sepax三分离选粉机设计299)Y12型拖拉机轮圈落料与首次拉深模设计300)YA-32 100T液压机液压系统及其本体设计301)YA32-1000KN四柱万能液压机设计302)YC1040载货汽车底盘总体及制动器设计303)YD9160TCL轿运车箱体设计304)YF3-10L 溢流阀的制造305)YK3150滚齿机滚刀主轴部件设计306)YQP36预加水盘式成球机设计307)YZ90机油冷却器气密性能自动测试台的设计308)YZJ压装机整机液压系统设计309)YZY-400全液压静压桩机的电气控制系统设计310)YZY400全液压静力压桩机的横向行走及回转机构设计311)YZY400全液压静力压桩机的液压系统设计312)YZY40全液压桩机的纵向行走设计313)Z30130X31型钻床控制系统的PLC改造314)Z30130×31型钻床控制系统的PLC改造315)Z3050摇臂钻床壳体盖机加工工艺设计316)Z32K型摇臂钻床变速箱的改进设计317)z35型摇臂钻数控改造设计318)Z90型电动阀门装置及数控加工工艺的设计319)ZB90-01箱体夹具设计1320)ZB90-01箱体夹具设计2321)ZB90-01箱体夹具设计3322)ZB90-01箱体夹具设计4323)ZH1105柴油机气缸体三面攻螺纹组合机床(左主轴箱)设计324)ZH1105气缸盖三面钻组合机床设计325)ZL15型轮式装载机326)ZQ250减速机双侧面加工专用铣床的设计327)ZSFZ湿式报警阀的设计328)ZUO半自动液压专用铣床液压系统设计329)ZY市 110KV变电站设计330)ZY市110KV变电站一次部分331)zz4000型支撑掩护式液压支架332)Z型弯曲摸和三通管塑件注射摸的设计333)Z轴垂直升降机设计334)Φ1200熟料圆锥式破碎机335)Φ146.6药瓶注塑模设计336)Φ200毫米轴承环车床设计337)φ2600筒辊磨液压系统及料流控制装置设计338)φ3200×3100格子型球磨机设计339)Φ3×11M水泥磨总体设计及传动部件设计340)φ630mm(工件最大回转直径)经济型数控车床设计341)Ф2.4×10m球磨机筒体部分毕业设计342)“多功能焊台”的设计343)“3T电缆车”的设计344)“CA6140法兰盘”零件的机械加工工艺规程及工艺装备345)“包装机对切部件”设计346)“填料箱盖”零件的工艺规程及钻孔夹具设计347)“方刀架”的机械加工工艺规程及此零件“钻8-M12螺纹底孔”工序的钻床夹具设计348)“膜片”冷冲压模具设计349)一拖二热泵型空调器(KFR-20GW×2)350)一拖二热泵型空调器(KFR-30GW×2)351)一模四腔的塑料模具设计352)一种便携式树木涂白灰浆装置设计353)一级圆柱齿轮减速器(SolidWorks)354)万向轮支座注射模设计355)万能外圆磨床液压传动系统设计356)三孔双向卧式组合镗床夹具设计357)三汊河口闸工程施工组织设计358)三级减速器的整体设计359)三自由度圆柱坐标型工业机器人设计360)三轴式变速器设计361)三辊卷板机卷筒直边的弯卷设计362)三辊卷板机设计363)上料机液压系统设计364)专用立式钻床设计365)专用管子切割机设计366)两足行走机器人——头部、臂部控制部分设计367)两足行走机器人——臂部结构部分设计368)两足行走机器人——行走结构部分设计369)两足行走机器人行走控制部分设计370)中单链型刮板输送机设计371)中南地质局综合办公楼设计372)中心商厦供配电及照明系统设计373)中性点经消弧线圈接地系统接地方式分析374)中诺电话机听筒模具设计375)丰田佳美自动变速箱检测与维修376)丰田凯美瑞空调制冷系统结构检修377)丰田凯美瑞自动巡航系统原理与检修378)丰田皇冠ABS工作原理与检修379)乌珠水闸设计380)乳化液泵的设计381)二级减速器cad+说明书382)二级圆柱减速机设计383)二级圆柱齿轮减速器装配图和设计说明书384)二级斜齿圆柱齿轮减速器设计385)二级电液比例节流阀设计386)二级直齿圆柱齿轮减速器课程设计387)二级行星减速器388)二级锥齿圆柱齿轮减速器装配图及其零件图389)二级齿轮减速器proe三维图390)五寸软盘盖注射模具设计391)五层教学楼设计392)五档变速器设计393)五自由度机器人结构设计394)交流永磁直线电机及其伺服控制系统的设计395)交通灯控制及监控系统设计396)仪器连接板注塑模设计397)传动箱体工艺与夹具设计398)传动齿轮工艺设计399)位置伺服系统误差分析及控制器的设计400)低速级斜齿轮零件的机械加工工艺规程401)低速载货汽车离合器的设计402)低速载货汽车车架及悬架系统设计403)体齿飞面孔双卧多轴组合机床及CAD设计404)余热发电系统的设计405)供水管道恒压智能控制系统设计406)侧梁激振脱水筛设计407)倾斜式焊接回转台设计408)光敏电阻传感器检测系统的设计409)光环投影测量机设计410)全套办公楼毕业设计411)全数字化双闭环可逆直流PWM调速系统的研究412)全液压升降机设计413)全能工业焊接系统设计414)全自动洗衣机控制系统的设计415)八路抢答器的PLC控制设计416)共轭凸轮的设计制造(CADCAM)及工艺417)典型零件的数控加工与仿真及实体造型毕业设计418)内循环式烘干机总体及卸料装置设计419)内蒙古包头市磴口水厂毕业设计成果420)内螺纹管接头注塑模具设计421)内齿圈成组数控加工工艺及其钻床夹具设计422)再加热炉的设计423)农业粉碎机424)农水专业泵房设计425)冰箱调温按钮塑模设计426)冲压废料自动输送装置设计427)冲压机床液压控制系统设计428)冲压机构及传动系统设计429)冲压模-0.5S稳压器盖板冲裁模设计430)冲压模-USB接口插件弯曲模具设计431)冲压模-Z形件弯曲模设计432)冲压模-冲单孔垫圈模具设计433)冲压模-发动机支承限位件的模具设计与制造434)冲压模-后支架零件冲压模具设计435)冲压模-复杂板金件成型模具设计proe436)冲压模-对接环毛坯的自动化型落料模设计437)冲压模-帆布气眼的冲压模具设计438)冲压模-底壳级进成型工艺与模具设计439)冲压模-打火机金属外壳的冷冲压模具设计440)冲压模-挡油盘拉伸及冲孔模具设计441)冲压模-湖南Y12型拖拉机轮圈落料与首次442)冲压模-玻璃升降器外壳的模具设计443)冲压模-电器开关网芯零件冲压工艺及模具设计444)冲压模-电池帽冲压模具设计445)冲压模-电风扇面板级进模设计446)冲压模-短臂零件的冲压模具设计447)冲压模-笔记本电脑外壳冲压模具设计448)冲压模-钢圈切边模的设计制造449)冲压模-防尘盖冲压模具设计450)冲压模-高档不锈钢保温杯过滤盘切边冲孔模具设计451)冲压模具毕业设计452)冲压模设计453)冲压课程设计454)冲大小垫圈复合模455)冲床自动送料机构的设计456)冲裁复合模的设计457)冷库制冷工艺设计458)减速器设计459)减速器Proe三维设计图460)减速器毕业设计461)减速器的整体设计462)减速器箱体设计463)减速器设计464)减速器设计1465)减速器锥柱二级传动466)减速机Cad467)减速箱体工艺设计与工装设计468)减速箱的整体设计469)凸轮轴加工自动线机械手470)凸轮零件的机械加工工艺规程及夹具设计471)出租车计价器系统的设计472)出租车计价器系统设计473)凿井绞车设计474)分离式液压切排机设计475)分离爪工艺规程和工艺装备设计476)别克赛欧ABS工作原理与检修477)刮板式流量计设计478)制订1P68F上箱体工序卡及第一道机加工夹具设计479)制订6MF-28缸体工序卡及磨缸体孔夹具设计480)制订LH180MQ左箱体工序卡及铣镗结合面夹具设计481)制订LH520ATV后HUB工序卡及第二道机加工夹具设计482)制订YD-65油锯右箱工序卡及铣镗结合面夹具设计483)前盖注塑模设计484)剥皮机设计485)剥绒机锯筒部、工作箱部和总体设计486)加工EQ140汽车前轮毂组合机床夹具和加工后轮毂零件夹具设计487)加工中心主轴组件监控系统的设计488)加工中心换刀装置的设计489)加工中心换刀装置的设计1490)加工涡轮盘榫槽的卧式拉床夹具491)加水盖注射模设计492)勾尾框夹具设计493)包子生产机的设计494)包装机对切部件设计495)包装真空机设计496)包钢烧结φ250卸灰阀设计497)包钢烧结圆筒混合机设计498)化妆品盒注射模设计499)北京某综合办公楼设计500)十字接头零件分析501)千田大厦电气综合设计502)升降电机蜗轮箱503)半精镗及精镗气缸盖导管孔组合机床设计(镗削头设计) 504)半精镗及精镗气缸盖导管孔组合机床设计(夹具设计)505)半精镗及精镗气缸盖导管孔组合机床设计(镗削头设计)506)半自动液压专用铣床液压系统的设计507)半自动液压专用铣床液压系统设计508)半自动锁盖机的设计(包装机机械设计)509)单片机对步进电机微量控制的软件设计510)单片机控制的数控车床实验台511)单片机数据采集与控制系统的设计512)单片机温度测量控制仪513)单片机电子日历设计514)单片机电子日历设计完整版515)单级圆柱减速器设计说明书+图纸516)单级蜗轮蜗杆减速器517)单级蜗轮蜗杆减速器有cad图518)单轨抓斗起重机设计519)卧式组合钻床毕业设计520)卧式车床数控化改造设计—横向进给系统设计521)卧式车床数控化改造设计—纵向进给系统设计522)卧式钢筋切断机的设计523)卧式铣床主轴悬臂梁系统振动减振问题的模拟实验研究524)卧式陶瓷链式干燥机525)卧钩机设计526)卷扬机设计527)卷板机设计528)压力容器焊接工艺设计529)压力容器设计530)压力机与垫板间夹紧装置的设计531)压燃式发动机油管残留测量装置设计532)压片机课设533)压砖机的有限元分析设计534)压缩机设计535)去青机设计536)叉杆零件537)叉杆零件设计538)双向刨削牛头刨床的机构改造设计539)双头铆接机设计540)双柱式机械式举升机设计541)双柱机械式汽车举升机设计542)双梁桥机电气图纸图543)双级斜齿轮圆柱齿轮减速器设计544)双耳阀塑件注射模具设计545)双腔鄂式破碎机设计说明书546)双足步行机器人头部及身体结构的设计547)双铰接剪叉式液压升降台的设计548)双齿减速器设计549)反向齿轮器箱体零件加工550)发动机支承限位件的模具设计与制造551)变电站的综合防雷设计552)变速器后壳体553)变速器拨叉设计554)变速器换档叉尾架体加工工艺及关键工序工装设计555)变速器换档叉的工艺过程及装备设计556)变速箱体夹具设计557)变速箱设计558)变速箱部件设计559)变速齿轮箱体零件的加工工艺规程及工艺装备560)变频恒压供水控制系统原型设计与开发561)变频试验台直线运动机构及基于S7-200速度示教系统控制软件与上位监控系统设计562)可编程控制器在全自动洗衣机中的应用563)可调速钢筋弯曲机的设计564)台灯灯座注塑模的设计与制造565)右轴承座组件工艺及夹具设计566)叶片泵设计567)叶片泵设计1568)同轴式二级圆柱齿轮减速器的设计569)同轴式二级圆柱齿轮减速器设计570)后桥壳体双面钻组合机床总体及左主轴箱设计571)后钢板弹簧吊耳加工工艺及夹具设计572)后钢板弹簧吊耳的加工工艺573)后钢板弹簧吊耳的工艺和工装设计574)吸吊机设计575)吹风机头的注射模设计576)咖啡粉枕式包装机总体设计及计量装置设计577)商店住宅设计578)四层楼电梯自动控制系统的设计579)四层电梯实验控制及监控系统的设计580)四星件数控加工工艺的设计581)四机架冷连轧机液压辊缝控制系统研究582)四杆机构的优化设计583)四柱万能液压机系统设计584)回转盘工艺规程设计及镗孔工序夹具设计585)固定式带式输送机的设计研究586)国内外不锈钢管生产技术发展趋势587)图书馆设计工程摘要588)圆柱体相贯线焊接专机工作台设计589)圆柱齿轮减速器设计590)圆珠笔顶杆注射模设计591)圆盘剪切机设计592)圆盘剪切机设计说明书593)圆锥齿轮减速器设计594)圆锥齿轮减速器课程设计595)土壤表面整平装置设计596)地下升降式自动化立体车库597)地下升降式自动化立体车库设计598)地下渗灌管渗水滴头堵塞试验研究599)地铁综合监控系统设计与仿真600)地铁门槛的加工工艺及编程设计601)坐底式潮流发电水轮机的结构设计602)垃圾车车厢和排出机构液压系统设计603)垫片级进模设计604)基于 Intel80Cl96 K B 单片机控制的6 k V 爆开关综合保护系统。

TY320推土机介绍

TY320推土机介绍

发动机型号康明斯CUMMINS NTA855-C360形式滑轮增压、中冷、立式缸数-缸径×行程6-139.7×152.4mm活塞排量14L额定功率235kW1000N.m/1400rpm最大扭矩额定转速2000rpm燃油消耗率242g/kW.h起动电机24V、11kW发电机28V、35A蓄电池24V(12 ×2)-195Ah×2传动系统液力变矩器3元件1级1相动力换档变速箱行星齿轮、多片离合器、液压结合强制润滑螺旋伞齿轮、飞溅润滑中央传动转向离合器湿式、多片、弹簧压紧、液压分离二级直齿轮减速、飞溅润滑终传式行走系统悬挂方式半刚性、平衡梁浮动式驱动轮形式镶块式、驱动齿轮拖带轮数(每侧) 2支重轮数(每侧7工作装置推土铲型式直倾式/半U型铲宽×高4130×1590/4030×1720 mm铲刀容量10.4/11.7松土器型式三齿/单齿铲刀最大倾斜量1000mm履带履带形式装配式/单履齿履齿高度80mm履带板数量41×2履带板宽度560mm链轨节距228.6mm履带中心距2140mm履带接地长度3150mm工作装置液压系统型式齿轮式工作压力13.7MPa额定流量355(L/min)铲刀升降油缸:缸径×杆径×行程Φ140×Φ 75× 1346(mm)Φ225×Φ90×80(mm)铲刀倾斜油缸:缸径×杆径×行程松土器升降油缸:缸径×杆径×行程Φ225×Φ90×540(mm)松土器调角油缸:缸径×杆径×行程Φ225×Φ90×500(mm)整机参数裸机质量36700kg300kN最大牵引力3940mm最小转弯半径最大爬坡性能30最小离地间隙500mm燃油箱容量600L接地比压0.104MPa。

T30履带推土机整机的设计

T30履带推土机整机的设计

本科毕业设计(论文)开题报告题目:T30履带推土机整机的设计与计算专业:班级:学号:学生姓名: XXX指导教师: XXX20XX年3月摘要推土机是土方工程机械的一种主要机械,按行走方式分为履带式和轮胎式两种.因为轮胎式推土机较少。

本文主要讲述履带式推土机的结构与工作原理。

推土机产品种的开发拓展,既要满足不同工况条件的工作适应性,又必须与基本型保持最大限度的零部件通用性(或称互换性),这就为广大用户使用维修带来极大的方便。

为方便用户购买配件,生产厂都保留了日本小松公司的零部件编号,只有改型中自行设计的零部件,才冠以自己厂家的编号。

履带式推土机主要由发动机、传动系统、工作装置、电气部分、驾驶室和机罩等组成。

其中,机械及液压传动系统又包括液力变矩器、联轴器总成、行星齿轮式动力换挡变速器、中央传动、转向离合器和转向制动器、终传动和行走系统等。

本文将重点介绍上述传动系统中的液力变矩器、行星齿轮式动力换挡变速器、转向离合器和转向制动器的结构、工作原理及其液压系统的故障及排除。

关键字:推出机履带推出机推出机械推出机整机 T30AbstractEarthwork bulldozer machinery is one of the main machinery, by way of walking tracks and is divided into two types of rubber-tyred. Because less rubber-tyred bulldozers. This article focuses on the structure of crawler-type bulldozers and working principle. Bulldozers to expand product development of species, it is necessary to meet the needs of different working conditions of the work of adaptation, but also with the basic components to maintain the maximum commonality (or interchangeability), which for the majority of users will have an extremely maintenance Great convenience. To facilitate the purchase of spare parts, production facilities have retained parts of Komatsu, Japan ID, only the modified parts of their own design, only the number of manufacturers known as their own. Tracked by bulldozer engine, drive system, the working device, electrical parts, such as driver's cab and hood components. Among them, mechanical and hydraulic drive system also includes torque converter, coupling assembly, planetary gear-type power-shift transmission, the central transmission, steering clutches and steering brakes, final drive and running systems. This article focuses on the above-mentioned transmission system in the torque converter, planetary gear-type power-shift transmission, steering clutches and steering brakes structure, working principle and its hydraulic system and rule out the possibility of failure.Keyword: the introduction of machines tracked the introduction of machines the introduction of machinery the introduction of whole machine T30目录第1章绪论 3第2章设计方案82.1 推土机设计的整体方案 (8)2.2 确定机构的传动方案 (8)2.3选择车轮与轨道并验算其强度 (8)2.4运行阻力的计算 (11)2.5选择电机 (11)2.5.1验算电动机的发热功率条件 (12)2.5.2减速器的选择 (12)2.6验算运行速度和实际所需功率 (12)2.6.1验算启动时间 (13)2.6.2启动工况下校核减速器功率 (14)2.6.3验算启动不打滑条件 (15)2.7选择制动器 (17)2.8选择联轴器 (18)2.9浮动轴的验算 (18)2.10缓冲器的选择 (20)第3章结构设计223.1结构性形式 (22)3.1.1箱形双梁的构成 (22)3.1.2箱形双梁的选材 (22)3.2 结构设计的计算 (22)3.2.1主要尺寸的确定 (22)3.2.2主轴的计算 (24)第4章焊接工艺 (30)结论……………………………………………………........................... .33致谢……………………………………………………........................... .34 参考文献………………………………………………........................... .35第1章绪论推土机是土方工程机械的一种主要机械,按行走方式分为履带式和轮胎式两种.因为轮胎式推土机较少。

履带车辆设计计算说明

履带车辆设计计算说明

整车参数计算根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份:整机参数测量》标准要求进行计算:一、基本参数二、质量参数的计算1、整备质量M0为1825kg ;2、总质量M总M总=M0+M1+ M2 =1825+300+75=2200 kgM1载质量:300kg M2驾驶员质量:75kg3、使用质量:M总=M0+ M2 =1825+75=1900 kg4、质心位置根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算: 空载时:质心至后支承点的距离A0=830mm质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm满载时:质心至后支承点的距离A0=605mm质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm5、稳定性计算a 、保证拖拉机爬坡时不纵向翻倾的条件是:00h A >δ=0.7 (δ为滑转率)空载时:830/450=1.84>0.7 满载时:605/546=1.11>0.7 满足条件。

b 、保证拖拉机在无横向坡度转弯时,不横向翻倾的条件是:h a2>δ=0.7 a —轨距, a =1200mm h —质心至地面距离mm空载:12002450⨯=1.33>0.7 满载:12002546⨯=1.10>0.7故拖拉机在空、满载运行中均能满足稳定性要求。

三、发动机匹配根据《GB/T 1147.1-2007 中小功率内燃机第1 部份:通用技术条件》标准要求进行计算:XJ —782LT 履带式拖拉机配套用昆明云内发动机,型号为:YN38GB2型柴油机,标定功率为57kW/h ,转速为2600r/min.(1)最高设计车速V max =8 km/h ,所需功率:P emax =n1( p f + p w )kw m k V A C v f g m n max d max ⎥⎦⎤⎢⎣⎡⋅⋅+⋅⋅⋅=)()(761403600133122009.80.0280.9 1.4 1.1580.9360076140⎡⎤⨯⨯⨯⨯⨯⨯=+⎢⎥⎣⎦()() =6.188kW(2)根据柴油机全负荷速度特性,最大扭矩点的低速档行车速度V2=4km/h 。

推土机设计

推土机设计
PkP’ = kd PkP
推土机作业时的切削阻力
推土机的受力分析
1、铲刀重力Gg 2、土对铲刀的反力PN
对固定式推土机,土对 铲刀的反力包括水平反力 Px(考虑动载的铲刀顶推力) 、 垂直反力PZ
对回转式推土机,土对 铲刀的反力包括Px 、PZ和水 平侧向分力PY • 为避免推土机跑偏,应有:
3、铲刀提升力S1
铲入工况防抬头失稳。
垂直载 荷方向
朝下
垂直载 荷方向
朝上
2.牵引稳定性: 避免抬头失稳。 3.坡道运行稳定性:纵向稳定性、横向稳定性。
推土机的工作装置设计
推土机的工作装置主要由前面的推土板、刀片、顶推梁、斜撑杆 和提升油缸等组成。
固定式铲刀的推土板和顶推梁、斜撑杆等组成一刚性构架,铰接在 推土机台架上。推土板能绕铰点上下活动,利用斜撑杆可适当调整刀 片的切削角。
(2)侧铲作业 侧铲作业主要用于傍山铲土、单侧弃土。此时推土板的水平回转角一 般为左右各25°。作业时能一边切削土壤,一边将土壤移至另一侧。侧铲作业的 经济运距一般较直铲作业时短,生产率也低。
(3)斜铲作业 斜铲作业主要应用在坡度不大的斜坡上铲运硬土及挖沟等作业,推土 板可在垂直面内上下各倾斜9°。
8、推土机的推土作业方法
推土机常用的推土方法有拉槽推土法、分段推土法、多刀推土法、并列推土法 及下坡推土法等。
(1)拉槽推土法 拉槽推土法的特点是连续多次在同一处切土推运,借助槽沟的两侧壁作运土时
的挡壁,以防止推土过程中土壤散失。拉槽推土法一般只适用于I、II级土壤地区。
L——推土机刀片宽度
(2)多刀推土法
推土机直铲作业时的经济作业距离
关于“土”
• 推土机的作业对象一般为前三类土
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要推土机是土方工程机械的一种主要机械,按行走方式分为履带式和轮胎式两种.因为轮胎式推土机较少。

本文主要讲述履带式推土机的结构与工作原理。

推土机产品种的开发拓展,既要满足不同工况条件的工作适应性,又必须与基本型保持最大限度的零部件通用性(或称互换性),这就为广大用户使用维修带来极大的方便。

为方便用户购买配件,生产厂都保留了日本小松公司的零部件编号,只有改型中自行设计的零部件,才冠以自己厂家的编号。

履带式推土机主要由发动机、传动系统、工作装置、电气部分、驾驶室和机罩等组成。

其中,机械及液压传动系统又包括液力变矩器、联轴器总成、行星齿轮式动力换挡变速器、中央传动、转向离合器和转向制动器、终传动和行走系统等。

本文将重点介绍上述传动系统中的液力变矩器、行星齿轮式动力换挡变速器、转向离合器和转向制动器的结构、工作原理及其液压系统的故障及排除。

关键字:推土机履带推土机推土机械推土机整机 T30AbstractEarthwork bulldozer machinery is one of the main machinery, by way of walking tracks and is divided into two types of rubber-tyred. Because less rubber-tyred bulldozers. This article focuses on the structure of crawler-type bulldozers and working principle. Bulldozers to expand product development of species, it is necessary to meet the needs of different working conditions of the work of adaptation, but also with the basic components to maintain the maximum commonality (or interchangeability), which for the majority of users will have an extremely maintenance Great convenience. To facilitate the purchase of spare parts, production facilities have retained parts of Komatsu, Japan ID, only the modified parts of their own design, only the number of manufacturers known as their own. Tracked by bulldozer engine, drive system, the working device, electrical parts, such as driver's cab and hood components. Among them, mechanical and hydraulic drive system also includes torque converter, coupling assembly, planetary gear-type power-shift transmission, the central transmission, steering clutches and steering brakes, final drive and running systems. This article focuses on the above-mentioned transmission system in the torque converter, planetary gear-type power-shift transmission, steering clutches and steering brakes structure, working principle and its hydraulic system and rule out the possibility of failure.Keyword: the introduction of machines tracked the introduction of machines the introduction of machinery the introduction of whole machine T30第1章绪论推土机是土方工程机械的一种主要机械,按行走方式分为履带式和轮胎式两种.因为轮胎式推土机较少。

本文主要讲述履带式推土机的结构与工作原理。

功率大于120KW的履带式推土机中,绝大多数采用液力-机械传动。

这类推土机来源于引进日本小松制作所的D155型、D85型、D65型三种基本型推土机制造技术。

国产化后,定型为TY320型、TY220型、TY160型基本型推土机。

为了满足用户各种使用工作况的需求,我国推土机生产厂家在以上三个基本型推土机的基础上,拓展了产品品种,形成了三种系列的推土机。

TY220型推土机系列产品,包括TSY220型湿地推土机、TMY220型沙漠推土机、TYG220型高原推土机、TY220F型森林伐木型推土机、TSY220H 型环卫推土机和DG45型吊管机等。

TY320型和TY160型系列推土机也在拓展类似的系列产品。

TY160系列中还有TSY160L型超湿地推土机和TBY160型推扒机等。

推土机产品种的开发拓展,既要满足不同工况条件的工作适应性,又必须与基本型保持最大限度的零部件通用性(或称互换性),这就为广大用户使用维修带来极大的方便。

为方便用户购买配件,生产厂都保留了日本小松公司的零部件编号,只有改型中自行设计的零部件,才冠以自己厂家的编号。

履带式推土机主要由发动机、传动系统、工作装置、电气部分、驾驶室和机罩等组成。

其中,机械及液压传动系统又包括液力变矩器、联轴器总成、行星齿轮式动力换挡变速器、中央传动、转向离合器和转向制动器、终传动和行走系统等。

动力输出机构(PTO)10以齿轮传动和花键连接的方式带动工作装置液压系统中工作泵P1、变速变矩液压系统变速泵P2、转向制动液压系统转向泵P3;链轮8代表二级直齿齿轮传动的终传动机构(包括左和右终传动总成);履带板9包括履带总成、台车架和悬挂装置总成在内的行走系统。

本文将重点介绍上述传动系统中的液力变矩器、行星齿轮式动力换挡变速器、转向离合器和转向制动器的结构、工作原理及其液压系统的故障及排除。

国产102KW以下的推土机,如T140型、T120型、T70型等小功率推土机,其传动系统的型式都是机械传动的,包括离合器和机械变速器等。

这类推土机在我国产销量也较大;其结构较为简单,生产年代较早,使用单位较熟悉,使用维修也比较容易。

1、液力变矩器该变矩器为三元件向心涡轮式,结构简单、传动效率高。

变矩器由泵轮组件、涡轮组件、导轮组件三部分构成。

泵轮组件中的泵轮由螺栓和驱动壳连接,驱动齿轮由螺栓和驱动壳连接。

驱动齿轮直接插入发动机飞轮齿圈内,故泵轮随发动机一起旋转。

导轮由螺栓和导轮毂连接,导轮毂通过花键和导轮座连接,导轮座又通过螺栓和变矩器壳连接,故导轮和变矩器壳一起,是不旋转的。

涡轮和涡轮毂用铆钉铆接在一起,再通过花键和涡轮输出轴连接,涡轮输出轴通过花键和联轴节连接,将动力传递给其后的传动系统。

泵轮随发动机一起旋转,将动力输入,导轮不旋转,涡轮旋转,将动力输出,三者之间相互独立,轮间间隙约为2mm。

泵轮、涡轮、导轮自身由许多叶片组成,称之为叶栅,叶片由曲而构成,呈复杂的形状。

变矩器在工作时,叶栅中是需要充满油液的,在泵轮高速旋转时,泵轮叶栅中的油液在离心力的作用下沿曲面向外流动,在叶栅出口处射向涡轮叶栅出口,然后沿涡轮叶栅曲面作向心流动,又从涡轮叶栅出口射向导轮叶栅进口,穿过导轮叶栅又流回泵轮。

泵轮、涡轮、导轮叶栅组成的圆形空间,称之为循环圆。

由于涡轮叶栅曲面形状的设计,决定了涡轮和泵轮在同一方向旋转。

这样,变矩器叶栅循环圆中的油液,一方面在循环圆中旋转,一方面又随泵轮和涡轮旋转,从而形成了复杂的螺旋运动,在这种运动中,将能量从泵轮传递给涡轮。

涡轮的负荷是推土机负荷决定的。

推土机的负荷由铲刀传递给履带行走系统,再传给终传动、转向离合器、中央传动、变速器和联轴器总成,最终传递给变矩器涡轮。

涡轮负荷小时,其旋转速度就快;负荷大时,旋转速度就慢。

当推土机因超载走不动时,涡轮的转速也下降为0,成为涡轮的制动状态。

这时,因涡轮停止转动,由泵轮叶栅射来的油液,以最大的冲击穿过涡轮叶栅冲向导轮,在不转的导轮叶栅中转换成压力,该压力反压向涡轮,增大了涡轮的扭矩,该增加的扭矩和涡轮旋转方向一致,此时涡轮输出扭矩最大,为泵轮扭矩的2.54倍。

涡轮随着负荷增大,转速逐渐降低,扭矩逐渐增加,这相当于一个无级变速器在逐渐降速增扭。

这种无级变矩的性能与易操纵而挡位较少的行星齿轮式动力换挡变速器相配合,使推土机获得了优异的牵引性能。

液力变矩器是依靠液力工作的。

油液在叶栅中流动时,由于冲击、摩擦,会消耗能量,使油发热,故液力变矩器的传动效率是较低的。

目前,国内外最好的液力变矩器其最高效率为88%。

当变矩器的涡轮因推土机超负荷而停止转动时,由泵轮传来的能量全部转化成热量而消耗掉,此时变矩器效率为0。

要想提高变矩器的传动效率,就要掌握推土机的负荷,使涡轮有适当的转速、推土机有适当的速度;即当推土机因负荷过大而走不动时,要及时减小负荷,提一下铲刀或由II挡换为I 挡。

由变矩器的结构和工作原理知,变矩器工作时油会有内泄、会发热。

这就要求要及时给变矩器内部补充油,并将发热的油替换出来冷却,形成一个循环。

TY320型和TY220型有完全相似的液力变矩器,只是进行了几何放大。

TY160型和TY220型有基本相似的的液力变矩器,人是结构有些变化。

它们的故障和维修是基本相同的。

2、行星齿轮式动力换挡变速器TY220推土机行星齿轮式动力换挡变速器的结构图,该变速器主要由四个行星排和一个旋转闭锁离合器构成。

图3中标的“I”“II”“III”、“IV”是四个行星排,“V”是旋转闭锁离合器。

“I”“II”和“IV”行星排都是固定齿圈,用行星架同向旋转进行输出的。

“II”行星排的行星架上多装一个行星轮,若将齿圈C用离合器固定,当太阳轮A右转时,行星齿轮B左转,行星齿轮E右转,行星架D左转,则形成了以太阳轮输入、行星架反向旋转输出的行星齿轮减速机构。
