多维度数据可视化技术在地理信息系统中的应用

多维度数据可视化技术在地理信息系统中的应用

多维度数据可视化技术在地理信息系统中的应用地理信息系统(Geographic Information System,简称GIS)从业务层面要求更高效、可靠、准确地处理和分析多源异构的空间数据,提供精确的地理信息服务,满足各行业的需求。

然而,仅仅提供静态地图和基本的地理信息查询功能已经无法满足用户对地理信息的更深入了解和需求分析。

因此,多维度数据可视化技术的应用成为GIS发展的重要方向之一。

多维度数据可视化技术是指将多个维度的数据以可视图形的方式展示,通过视觉效果将数据可视化呈现出来,使用户更容易理解和分析数据之间的关系。

在地理信息系统中,多维度数据可视化技术的应用,能够提供更多的信息和洞察力,帮助用户更好地理解地理空间数据的分布和特征。

下面将从不同的角度介绍多维度数据可视化技术在地理信息系统中的应用。

首先,多维度数据可视化技术可以用来展示地理空间数据的分布状况。

通过地理信息系统采集的数据,可以将不同属性的数据以地图的形式展示出来,通过颜色、形状、大小等视觉元素来表示数据的差异。

这种方式可以直观地展示不同地区、不同时间段的数据特征,帮助用户更好地了解地理空间数据的分布规律,为决策提供参考依据。

其次,多维度数据可视化技术可以用来展示地理空间数据的时空变化情况。

地理信息系统中的数据往往有时间维度,通过将数据以动态的方式展示出来,可以直观地展示数据随时间的变化趋势和空间的分布情况。

例如,可以通过时间轴来展示不同时间段内的地理空间数据的变化,或者使用动态的热力图来展示随时间变化的数据情况。

这样可以帮助用户发现数据变化的趋势和规律,进一步分析和预测未来的发展趋势。

另外,多维度数据可视化技术可以用来展示地理空间数据之间的关系。

地理信息系统中的数据往往有多个属性,通过将不同属性的数据以不同的视觉元素表示,可以帮助用户发现不同属性数据之间的关系。

例如,可以使用散点矩阵图、雷达图等方式来展示多个属性之间的关系,或者使用热力图、等高线图等方式来展示空间数据之间的关联性。

如何进行城市地理信息系统的空间数据可视化

如何进行城市地理信息系统的空间数据可视化

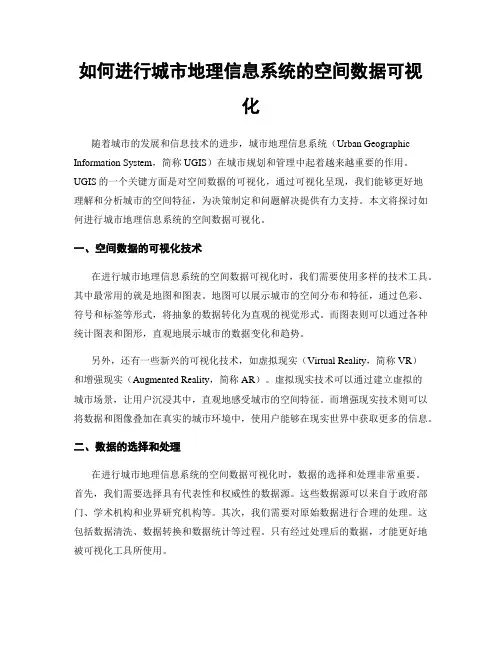

如何进行城市地理信息系统的空间数据可视化随着城市的发展和信息技术的进步,城市地理信息系统(Urban Geographic Information System,简称UGIS)在城市规划和管理中起着越来越重要的作用。

UGIS的一个关键方面是对空间数据的可视化,通过可视化呈现,我们能够更好地理解和分析城市的空间特征,为决策制定和问题解决提供有力支持。

本文将探讨如何进行城市地理信息系统的空间数据可视化。

一、空间数据的可视化技术在进行城市地理信息系统的空间数据可视化时,我们需要使用多样的技术工具。

其中最常用的就是地图和图表。

地图可以展示城市的空间分布和特征,通过色彩、符号和标签等形式,将抽象的数据转化为直观的视觉形式。

而图表则可以通过各种统计图表和图形,直观地展示城市的数据变化和趋势。

另外,还有一些新兴的可视化技术,如虚拟现实(Virtual Reality,简称VR)和增强现实(Augmented Reality,简称AR)。

虚拟现实技术可以通过建立虚拟的城市场景,让用户沉浸其中,直观地感受城市的空间特征。

而增强现实技术则可以将数据和图像叠加在真实的城市环境中,使用户能够在现实世界中获取更多的信息。

二、数据的选择和处理在进行城市地理信息系统的空间数据可视化时,数据的选择和处理非常重要。

首先,我们需要选择具有代表性和权威性的数据源。

这些数据源可以来自于政府部门、学术机构和业界研究机构等。

其次,我们需要对原始数据进行合理的处理。

这包括数据清洗、数据转换和数据统计等过程。

只有经过处理后的数据,才能更好地被可视化工具所使用。

另外,还需要注意数据的时效性和更新频率。

城市是一个动态的系统,数据的更新非常重要。

我们应该时刻关注最新的数据,并且将其及时反映在可视化结果中。

这样才能保证我们得到准确和有用的可视化结果。

三、可视化设计原则在进行城市地理信息系统的空间数据可视化时,需要遵循一些设计原则,以保证可视化结果的可理解性和易用性。

空间信息可视化关键技术研究以25维、三维、多维可视化为例

空间信息可视化关键技术研究以25维、三维、多维可视化为例

空间信息可视化关键技术研究以25维、三维、多维可视化为例一、本文概述随着信息技术的飞速发展,空间信息可视化已成为数据分析和决策支持的重要手段。

在地理信息系统、遥感监测、城市规划、生物医学、社交网络等众多领域,空间信息可视化技术发挥着越来越重要的作用。

本文旨在探讨空间信息可视化的关键技术研究,并以二维、三维及多维可视化为例,深入分析其原理、方法和应用。

本文将简要介绍空间信息可视化的基本概念、发展历程和当前的研究现状,为后续深入研究奠定理论基础。

随后,文章将重点围绕二维、三维及多维可视化技术展开论述,探讨其关键技术、算法和实现方法。

在此基础上,文章还将通过具体案例,展示这些可视化技术在各个领域的应用,分析其优势和局限性。

通过本文的研究,我们期望能够更深入地理解空间信息可视化的关键技术,为推动该领域的发展和应用提供有益参考。

我们也期待通过案例分析和实践应用,为相关领域的学者和从业者提供有益的启示和借鉴。

二、空间信息可视化基础空间信息可视化是将复杂的空间数据转化为直观、易于理解的图形、图像或动画的过程。

它涉及到多个学科领域的知识,包括地理学、计算机科学、数学和视觉艺术等。

空间信息可视化的目的是帮助用户更好地理解和分析空间数据,从而提取有用的信息和知识。

在空间信息可视化中,常用的可视化方法包括二维可视化、三维可视化和多维可视化。

二维可视化是最常见的方法,它通过地图、图表等方式展示空间数据。

三维可视化则通过构建三维模型,将空间数据以立体的方式呈现出来,使用户能够更直观地感受空间数据的分布和特征。

多维可视化则进一步扩展了可视化的维度,通过颜色、大小、形状等视觉变量来展示多个维度的空间数据,使得用户能够更全面地理解数据的特征和关系。

在进行空间信息可视化时,需要注意一些基本原则。

可视化设计应该符合用户的认知习惯和视觉规律,使得用户能够轻松地理解和解读可视化结果。

可视化结果应该具有直观性和清晰性,避免过于复杂或混乱的设计导致用户难以理解。

地图制图与地理信息可视化

地图制图与地理信息可视化

地图制图与地理信息可视化地图制图与地理信息可视化是一门旨在通过图形化的方式将地理信息展示给观众的学科。

在过去,地图主要依靠纸质载体进行传播,而现在,随着数字技术的迅猛发展,地图制图与地理信息可视化也得到了空前的发展。

一、地图制图的历史与演变地图制图可以追溯到古代的时期,当时人们使用简单的绘图技术将地理信息表达出来。

然而,随着科学技术的进步,地图制图也逐渐变得更加精确和复杂。

在过去几个世纪,地图制图从手工绘制转变为机械绘制,进而发展到如今的数字地图制图。

数字地图制图不仅提高了地图的准确性,还使得地理信息可视化和数据可视化成为可能。

二、地理信息的可视化地理信息可视化是将地理信息以可视化形式展示给用户的过程。

它可以帮助人们更好地理解地理信息及其内在的联系。

而数字技术的发展为地理信息可视化提供了更多的可能性。

通过使用各种数字工具和软件,地理信息可视化可以呈现出更加多样化和生动的效果。

比如,使用地理信息系统(GIS)可以将地理数据与地图相结合,生成交互式的地图应用程序。

这些应用程序可以使用户通过点击、滑动等方式与地理信息进行互动,并且能够实时更新地理信息。

三、地理信息可视化的应用场景地理信息可视化在多个领域都有广泛的应用。

其中最常见的应用之一是交通导航。

通过使用地图导航软件,人们可以在陌生的地方得到准确的导航信息,快速找到目的地。

此外,地理信息可视化还在城市规划、环境保护、气象预报等领域发挥着重要的作用。

利用地理信息可视化技术,城市规划者可以更好地了解城市的人口密度、交通流量等数据,从而制定更合理的城市规划方案。

而对于环境保护和气象预报来说,地理信息可视化可以将观测数据以图形化的方式展示出来,使人们更好地了解环境状况并做出相应的决策。

四、地理信息可视化的挑战与未来发展方向地理信息可视化虽然在许多领域都得到了广泛应用,但仍然面临着一些挑战。

首先,海量的地理数据需要有效地处理和呈现,这要求地理信息可视化技术在数据处理和可视化算法方面不断创新和改进。

PPT中的地图与地理信息可视化

PPT中的地图与地理信息可视化
文化分布
通过地图展示文化遗产、历史遗迹的分布情况,帮助人们了解地域文化的特色和传承。
旅游资源评估
结合地理信息和旅游数据,评估旅游资源的价值和开发潜力,为旅游产业发展提供支持。
05
CHAPTER
PPT中地图与地理信息可视化的挑战与未来发展
在制作包含地理信息的PPT时,需要确保所使用的数据不侵犯任何隐私权,避免泄露个人或组织的敏感信息。
在PPT中,地理信息可视化能够增强演示的专业性和说服力,提高观众对演示内容的理解和记忆。
01
02
03
02
CHAPTER
PPT中地图的应用
插入地图
在PowerPoint中,可以通过“插入”菜单选择“地图”选项,或者使用“形状”工具中的“地图”工具来插入地图。
编辑地图
在PowerPoint中,可以对插入的地图进行编辑,如添加标记、修改颜色、调整透明度等。
数据隐私保护
为了防止数据被恶意篡改或窃取,应采取必要的安全措施,如数据加密和权限控制,以确保数据的安全性。
数据安全措施
获取高分辨率地图需要专业的地图提供商或开源地图资源,同时需要遵守相关版权和使用条款。
在使用高分辨率地图时,需要注意地图的精度和更新频率,以确保地图的准确性和时
通过地图展示城市规划方案,帮助决策者了解城市未来的发展方向和空间布局。
城市发展蓝图
利用地图可视化交通流量和路网结构,优化城市交通布局和道路设计。
交通规划
通过地图分析公共设施的需求分布和覆盖范围,合理规划学校、医院、公园等设施的布局。
公共设施布局
旅游路线规划
利用地图展示旅游景点的分布和路线,为游客提供便捷的旅游攻略。
PPT中的地图与地理信息可视化

使用测绘技术进行三维地理信息可视化的步骤

使用测绘技术进行三维地理信息可视化的步骤

使用测绘技术进行三维地理信息可视化的步骤在当今数字化时代,地理信息系统(GIS)已经成为了地理学、城市规划以及自然资源管理等众多领域的重要工具。

而传统的二维地理信息系统已经逐渐无法满足人们对地理信息的需求,因此三维地理信息可视化的需求也越来越迫切。

测绘技术在三维地理信息可视化中起到了至关重要的作用,下面将介绍使用测绘技术进行三维地理信息可视化的步骤。

第一步,数据采集。

数据采集是进行三维地理信息可视化的基础,只有准确、全面、高质量的数据才能保证可视化的真实性和可靠性。

对于三维地理信息可视化,主要采集的数据包括地物的三维坐标、高程数据等。

现代测绘技术提供了多种数据采集的方法,如全球定位系统、惯性导航系统、激光雷达等,这些技术能够快速、准确地获取地理信息数据。

第二步,数据处理。

采集到的原始数据常常需要进行处理,以便更好地支持三维地理信息可视化。

数据处理包括数据的清洗、整理、配准等过程。

清洗数据是为了去除数据中的噪声和异常值,整理数据是将不同格式、不同来源的数据整合到一个统一的数据集中,配准数据是将不同来源、不同坐标系的数据进行转换,使其能够在同一个坐标系下进行可视化。

第三步,数据建模。

在进行三维地理信息可视化之前,需要对采集到的数据进行建模。

数据建模是将真实世界中的物体和场景抽象为计算机能够识别和处理的数据模型。

三维数据建模常用的方法有数学模型法、图像处理法、曲面拟合法等。

第四步,地图制作。

地图制作是三维地理信息可视化的核心环节。

地图制作的目标是将数据模型转化为可视化的视觉表达形式,以便用户能够更直观地理解地理信息。

地图制作需要选择合适的图像渲染技术,如阴影渲染、贴图渲染等,以及适当的符号表示方法,如颜色、形状、大小等。

第五步,交互与分析。

三维地理信息可视化不仅仅是展示,还需要支持用户的交互和分析。

交互包括用户对地图进行旋转、缩放、平移等操作,以便更好地观察地理信息。

分析包括对地理信息进行查询、测量、比较等操作,以便从地理信息中提取有价值的数据。

数字技术在地理信息系统中的三维可视化技术

数字技术在地理信息系统中的三维可视化技术

数字技术在地理信息系统中的三维可视化技术地理信息系统(Geographic Information System, GIS)是一种跨领域的技术,集成了地理学、计算机科学和信息科学等多学科的知识,用于收集、管理、分析和展示地理空间数据。

随着数字技术的不断发展,地理信息系统中的三维可视化技术正逐渐成为研究和实践中的热点。

本文将探讨数字技术在地理信息系统中的三维可视化技术的应用和发展趋势。

一、数字技术在地理信息系统中的应用1. 数字地图制作数字技术的发展使得地理信息系统可以实现高精度数字地图的制作。

传统的二维地图只能呈现地理空间的平面信息,而数字技术能够将地理信息以真实的三维形式表达出来,使得地图的内容更加直观、丰富。

数字地图制作依赖于数字地形模型(Digital Elevation Model, DEM),通过DEM可以获取地理空间的高程信息,进而生成真实的三维地理地貌。

这对于城市规划、土地利用管理、灾害预防等领域都具有重要的意义。

2. 空间分析与模拟数字技术在地理信息系统中的应用还表现在空间分析与模拟的领域。

三维可视化技术可以为地理空间数据的分析、模拟和预测提供更加直观的展示方式。

例如,城市发展规划的城市增长模拟就可以利用三维可视化技术来模拟城市的未来发展趋势并进行评估。

此外,三维可视化技术还可以用于交通流量分析、环境污染预测等领域,为决策提供科学的参考。

3. 虚拟现实应用借助数字技术,地理信息系统中的三维可视化技术在虚拟现实领域有了广泛的应用。

虚拟现实技术可以通过投影、交互和仿真等手段,将用户带入虚构的地理环境中,从而实现非常直观的体验。

通过在虚拟地理环境中进行导航、探索,用户可以更好地理解地理空间数据的特征和关系。

虚拟现实应用在城市规划、旅游推广、教育培训和军事仿真等领域发挥着重要的作用。

二、数字技术在地理信息系统中三维可视化技术的发展趋势1. 多源数据融合数字技术的发展为地理信息系统中的多源数据融合提供了可能。

如何利用测绘技术实现三维地图的生成和可视化

如何利用测绘技术实现三维地图的生成和可视化

如何利用测绘技术实现三维地图的生成和可视化随着科技的发展,我们越来越依赖于地图来获取位置信息和导航指引,而传统的二维地图已经无法满足我们对于地理信息的需求。

为了更准确地表达地理空间的复杂性,三维地图的生成和可视化成为了一个重要的课题。

本文将探讨如何利用测绘技术实现三维地图的生成和可视化。

一、激光测绘技术的应用激光测绘技术是生成三维地图的核心工具之一。

它利用激光束在地面上扫描并测量物体的位置信息,通过回波时间和入射角度计算得到物体的三维坐标。

这种技术具有高精度、高速度和无接触的特点,被广泛应用于航空摄影、地质勘探和城市规划等领域。

二、卫星遥感技术的发展卫星遥感技术是另一种重要的三维地图生成工具。

通过卫星上的多光谱传感器获取地表的遥感图像,结合地形和地物信息,可以生成真实的三维地图。

近年来,卫星遥感技术得到了快速发展,卫星的分辨率和数据处理能力大幅提高,使得生成高精度的三维地图成为可能。

三、数据处理和模型重建在获得了激光测绘或卫星遥感数据后,接下来的关键是对这些数据进行处理和模型重建。

数据处理包括数据校正、点云配准和滤波等步骤,旨在提高数据的精度和准确性。

模型重建则是将离散的点云数据转化为连续的地理模型,这包括曲面拟合、三角剖分和纹理贴图等操作。

四、可视化技术的应用三维地图的生成只是第一步,将地图可视化展示给用户才是最终目标。

可视化技术包括渲染算法、虚拟现实技术和交互设计等方面。

渲染算法用于实现地图的真实感和逼真感,例如阴影效果和纹理映射。

虚拟现实技术使用户能够沉浸在三维地图中,例如通过头戴式显示器或虚拟现实眼镜。

交互设计则是为用户提供方便的操作界面和交互方式,例如手势识别和触摸屏。

五、三维地图的应用领域三维地图的应用领域广泛,涵盖城市规划、交通导航、教育和游戏等多个领域。

在城市规划方面,三维地图可以提供更真实的地理空间信息,方便规划师评估建筑物的高度、分布和影响。

在交通导航方面,三维地图可以提供更准确的导航路线和真实的地标显示,提高驾驶员的导航体验。

如何利用测绘技术进行地理信息的获取和空间数据可视化展示的技巧

如何利用测绘技术进行地理信息的获取和空间数据可视化展示的技巧

如何利用测绘技术进行地理信息的获取和空间数据可视化展示的技巧测绘技术在地理信息获取和空间数据可视化展示中起着重要的作用。

本文将介绍如何利用测绘技术进行地理信息获取和空间数据可视化展示的技巧。

一、地理信息获取的技巧1.卫星遥感技术卫星遥感技术是一种通过卫星对地球表面的观测和数据采集的方法。

通过遥感技术,可以获取到大范围的地理信息,包括地表覆盖、海洋环境、气象变化等。

在利用卫星遥感技术进行地理信息获取时,需要选择合适的卫星影像、利用遥感软件进行图像处理和解译。

2.全球定位系统(GPS)全球定位系统是一种利用卫星定位技术进行地理信息获取的方法。

通过GPS设备,可以获取到地理位置的经纬度坐标,实现精确定位。

在利用GPS进行地理信息获取时,需要选择合适的GPS设备,在开放的地理信息系统软件中进行数据采集和处理。

3.地面测量技术地面测量技术是一种通过测量仪器对地球表面进行测量和数据采集的方法。

通过地面测量技术,可以获取到地形地貌、土地利用、建筑物等地理信息。

在利用地面测量技术进行地理信息获取时,需要选择合适的测量仪器、进行测量和数据处理。

二、空间数据可视化展示的技巧1.地图制作地图制作是一种将地理信息转化为可视化形式的方法。

通过地图制作,可以将地理信息以图形的形式呈现出来,便于人们进行理解和分析。

在地图制作时,需要选择合适的地图投影,使用地图制图软件进行制图,同时考虑地理信息的表达方式和图例的设计。

2.飞行模拟飞行模拟是一种利用计算机技术进行空间数据可视化展示的方法。

通过飞行模拟软件,可以将地理信息以三维模型的形式展示出来,实现虚拟飞行的效果。

在进行飞行模拟时,需要选择合适的软件、导入地理数据,设置模型参数和演示效果。

3.数据可视化工具数据可视化工具是一种利用软件技术进行空间数据可视化展示的方法。

通过数据可视化工具,可以将地理信息以图表、图形、动态效果等形式展示出来,达到更直观的效果。

在选择数据可视化工具时,需要考虑软件的功能、易用性和性能。

多维度信息可视化展示

多维度信息可视化展示

多维度信息可视化展示多维度信息可视化展示随着信息时代的到来,数据的积累和处理变得越来越庞大和复杂。

为了更好地理解和分析这些数据,多维度信息可视化展示变得越来越重要。

多维度信息可视化展示是通过图表、图形和其他可视化工具将数据呈现出来,以便人们能够更直观地理解数据中的模式、关系和趋势。

多维度信息可视化展示可以应用于各个领域,例如企业的销售数据分析、市场调研、社交媒体分析等。

通过可视化展示,人们可以更快速地发现数据中的规律和趋势,从而做出更准确的决策。

在多维度信息可视化展示中,一个重要的概念是可视化的维度。

维度是数据中的一个特定方面或属性,例如时间、地理位置、产品类别等。

通过将数据按照不同的维度进行切割和展示,人们可以更好地理解数据中的不同维度之间的关系。

在多维度信息可视化展示中,常用的图表和图形包括柱状图、折线图、饼图、散点图等。

每种图表和图形都有其适用的场景和目的。

例如,柱状图适用于比较不同维度之间的数量或大小关系,折线图适用于展示随时间变化的趋势,饼图适用于展示不同维度之间的占比关系等。

除了传统的图表和图形,现在还出现了一些新的可视化工具和技术,例如热力图、树状图、网络图等。

这些新的可视化工具和技术可以更好地展示数据中的复杂关系和结构,使人们能够更深入地理解数据。

多维度信息可视化展示不仅仅是将数据呈现出来,还可以通过交互和动画效果使数据更加生动和有趣。

例如,通过鼠标悬停和点击,可以展示更详细的数据信息,通过动画效果可以展示数据的变化过程等。

这样的交互和动画效果可以增强人们对数据的理解和记忆。

然而,多维度信息可视化展示也存在一些挑战和限制。

首先,数据的准确性和完整性对于可视化展示至关重要,如果数据存在错误或缺失,可视化展示的结果可能会产生误导。

其次,选择合适的可视化工具和技术也是一项挑战,不同的数据和场景可能需要不同的可视化方式。

最后,多维度信息可视化展示需要具备一定的技术和设计能力,这对于一些非技术人员来说可能存在一定的难度。

测绘技术中的地理信息系统数据可视化方法

测绘技术中的地理信息系统数据可视化方法

测绘技术中的地理信息系统数据可视化方法地理信息系统(Geographic Information System,简称GIS)是一个涵盖地图制作、数据管理、数据分析和可视化的综合技术系统。

在测绘技术中,地理信息系统的数据可视化方法起到了重要的作用。

本文将探讨测绘技术中的地理信息系统数据可视化方法,并探讨其在不同应用领域中的应用。

一、地理信息系统数据可视化方法的概述地理信息系统数据可视化方法是将地理数据通过可视化手段呈现给用户,使用户能够更直观、更清晰地理解地理信息。

常见的地理信息系统数据可视化方法包括地图制作、统计图表、3D可视化等。

地图制作是地理信息系统数据可视化的基础方法。

通过将地理数据在地图上展示,人们可以更好地理解地理信息。

地图制作可以使用各种地图形式,如点状地图、线状地图、面状地图等,具体选择何种形式取决于所需呈现的地理现象。

统计图表是另一种常用的地理信息系统数据可视化方法。

通过将地理数据以统计图表的形式展示,可以更全面、直观地了解地理数据的分布和变化趋势。

常见的统计图表包括柱状图、折线图、饼图等,根据具体需求选择适合的统计图表形式。

3D可视化是地理信息系统数据可视化的一种高级方法。

通过将地理数据以三维图像的形式展示,可以使用户更立体地理解地理现象。

3D可视化可以通过虚拟现实技术实现,例如利用虚拟地球软件进行地理数据的三维呈现。

二、地理信息系统数据可视化方法在城市规划中的应用城市规划是一项复杂的任务,需要充分理解城市的地理信息。

地理信息系统数据可视化方法在城市规划中具有重要作用。

首先,地理信息系统数据可视化方法可以用于城市地理信息的可视化表达。

通过绘制城市地图、统计图表等可视化形式,可以直观地了解城市的地理分布、人口密度、土地利用等情况,为规划者提供参考。

其次,地理信息系统数据可视化方法可以用于城市规划中的决策分析。

通过将不同的规划方案以地图、图表等形式呈现,可以对不同方案进行对比分析,帮助规划者做出决策。

地理信息可视化-测绘地理信息技术

地理信息可视化-测绘地理信息技术
– 激光打印机:是一种既可用于打印又可用于绘图的设备,激光打 印机可以长年保持印刷效果清晰细致,印在任何纸张上都可得到 好的效果。绘制的图像品质高、绘制速度快
地理信息系统输出产品类型
• 地理信息系统产品是指由系统处理、分析,可以 直接供研究、规划和决策人员使用的产品,其形 式有地图、图像、统计图表以及各种格式的数字 产品等
符号运用
• 运用符号表达空间对象时,应注意
– 符号的定位
• 地图上常常以符号的位置表达其实际空间位置 • 符号定位的一般原则是准确,保证所示空间对象在逻辑和美观 上的和谐统一 • 有时由于实际空间对象的位置重叠或相距很近,当用符号表达 时,容易产生拥挤现象,破坏了图形的美观性和易读性。这时 可保留重要地物的准确位置,而其他次要地物可相对移动
颜色运用
• 地图制作中色彩的运用首先必须理解色彩的三个 属性,即色相、色值和彩度
– 色相(又称色别)是一种色彩得以与另一种色彩相区 别的性质,如红色与绿色即为不同的色相
– 色相也可定义为组成一种颜色的光的主波长
符号运用
• 形状表征了图上要素类别
• 大小和纹理(符号斑纹的间距)表征了图上数据之 间的数量差别
• 色相、色值和彩度,以及图案则更适合于表征标 称(nominal)或定性(qualitative)数据
– 例如,在同一幅地图上可用不同的面状图案代表不同 的土地利用类型
• 栅格数据的表达局限在用不同的颜色和颜色阴影 来显示
符号运用
• 易读性
– 空间对象的属性可通过视觉变量的不同组合来表达, 因此,符号的布局、组合和纹理直接影响到图面的易 读性
• 视觉差异性
– 图形元素和背景、相邻元素的对比是符号运用中最为 重要的一点。视觉上的差异性可以提高符号的分辨能 力和识别能力 – 过多的符号差异会导致图面的繁杂,不利于符号的识 别

地理信息系统中时空多维数据可视化技术的分析

地理信息系统中时空多维数据可视化技术的分析
地理信息系统中时空多维数据可视化技术的分析
摘要:随着空间技术的迅猛发展,可视化技术的应用越来越广泛。基于此,本文介绍了可视化技术在地理信息系统中的应用现状,并分别从基于体素的多维数据结构、基于体素多维数据的操作以及基于体素地理数据几方面的分析,对地理信息系统中时空多维数据可视化技术进行了全面分析,提出基于体素数据结构基础上的时空多维数据组织方式。
3.2基于体素多维数据的操作分析
由于多维体的拓扑关系复杂,所以进行多维体拓扑关系的分析时,需要根据不同的维进行不同角度的思考。例如在三维立体中,每个体素均有26个体素与之相邻,与中心体素共面的一共有6个体素,与中心体素有共同结点的体素有8个,与中心体素共享一条边的体素高达12个。时间t与物体间存在3种拓扑关系,分别为事件A发生在事件B之前、事件A与事件B同时发生和事件A发生在事件B之后。
3.3基于体素地理数据的可视化分析
研究多维数据可视化分析时,常在OpenGL图形库的基础上,利用计算机的操作系统,开发多维地理数据的处理和可视化程序。把地理数据可视化分为二维数据和三维数据的形式,与此同时,运用多维数据的动态特征,可以用动画的形式实现地理信息的可视化。这个程序中包括二维数据显示线程以及三维数据显示线程,由于线程具有同步性的特点,所以在分析过程中可以边计算边显示,满足用户的实时交互需求。该程序中还包含双缓冲区动画线程,它可以同时完成图片的展示以及计算过程,计算后得出的地理数据经过程序的消影和绘制作用,存储到显示变换区,进而显示出变换区内的显示内存。简单地来说,当显示缓冲区显示出一帧画面以后,后台的程序正在显示交换区自动进行数据分析,并按照得到的数据绘制下一帧画面,绘制过程结束后,显示交换区与缓冲区会交换画面。用户在选取有时间标志的地理数据后,可以根据显示链上的时间来控制和计算所需的地理数据,进而完成对多维数据的实时控制。

如何进行地理信息的空间分析与可视化

如何进行地理信息的空间分析与可视化

如何进行地理信息的空间分析与可视化地理信息的空间分析与可视化是地理学领域的重要研究方向。

通过利用地理信息系统(GIS)等技术工具,地理学家能够对地球表面的现象进行各种分析和展示,从而深入了解地理空间的特征、模式和相互关系。

本文将探讨如何进行地理信息的空间分析与可视化,以及如何提高其应用的效果和精确性。

一、地理信息的空间分析方法地理信息的空间分析是指通过GIS等软件工具,对地理要素之间的空间关系进行定量和定性分析。

常用的分析方法包括:1. 空间统计分析:这种方法用于研究地理要素之间的空间分布和相关性。

常见的统计分析包括聚类分析、热点分析和空间自相关分析。

这些分析可以揭示出地理要素的空间模式和相互关系,对于规划和资源管理等领域具有重要的应用价值。

2. 空间插值分析:这种方法用于根据已知的地理点数据,推测未知地点的属性值。

常用的插值方法包括反距离权重(IDW)插值、克里金(Kriging)插值和样条插值等。

插值分析可以补充和扩展地理数据,为决策提供更准确的依据。

3. 空间缓冲区分析:这种方法用于确定地理要素周围的特定区域。

常见的应用包括划定城市的保护区、评估交通干扰的影响范围等。

缓冲区分析可以帮助我们理解地理要素的辐射效应和相互作用方式。

二、地理信息的可视化技术地理信息的可视化是指将地理数据以图形或图像的形式展示出来,以便直观地理解地理现象。

常用的可视化技术包括:1. 地图制作:地图是地理信息可视化的核心形式。

地图能够直观地展示地理要素的位置、分布和关系。

通过合理选择地图投影、颜色和符号等设计元素,可以增强地图的表达力和信息传递效果。

2. 三维可视化:通过将地理数据转化为三维模型,可以更好地模拟和探索地球表面的地貌、建筑物和地下结构等。

这种技术可以帮助我们全面了解地理要素在垂直维度上的分布和变化规律。

3. 动态可视化:通过创建动态图表、时间序列图和交互式地图等,可以实现地理信息的实时更新和动态展示。

这种技术可以增加信息的实效性和可操作性,使用户更加直观地理解地理现象和发现规律。

地理信息技术专业中的空间数据可视化方法介绍

地理信息技术专业中的空间数据可视化方法介绍

地理信息技术专业中的空间数据可视化方法介绍地理信息技术的快速发展和广泛应用,使得空间数据的可视化成为了一个重要的研究领域。

空间数据可视化是将地理信息数据转化为视觉化的形式,以便更好地理解和分析数据的空间特征和关联关系。

本文将介绍地理信息技术专业中的几种常用的空间数据可视化方法。

一、地图地图是最常见和经典的空间数据可视化方法之一。

通过使用地图,可以将地理信息数据以图形的形式展示出来,直观地呈现出地球表面的地理信息。

地图制作的过程包括数据的采集、处理和绘制等环节。

通常会使用地理信息系统(GIS)软件来完成这些步骤。

地图可以显示不同的地理现象,如地形、行政区划、人口分布等,有效帮助人们理解各种地理空间关系。

二、遥感图像遥感图像是一种常用的空间数据来源,通过航空或卫星等远距离获取的图像。

遥感图像通常是由不同波段的光谱数据组成的,可以以灰度或彩色的形式显示。

在地理信息技术中,遥感图像经常被用来研究地表覆盖类型、植被分布、土地利用等地理现象。

通过对遥感图像进行处理和分析,可以提取出其中的地理信息,并将其可视化展示出来。

三、三维可视化三维可视化是一种用于展示地理信息数据的方法,可以将数据以立体的形式呈现出来。

这种可视化方法常用于地理建模、城市规划和地表变动等领域。

通过使用三维可视化技术,可以使人们更好地理解地理空间中的关系和变化。

常见的三维可视化工具包括三维地图、飞行模拟和虚拟现实等。

四、热力图热力图是一种常用的空间数据可视化方法,用于展示数据的热度或密度分布情况。

热力图通过颜色的变化来表示不同地区的数据密集程度,一般采用色带渐变的形式,从冷色到热色。

通过观察热力图,可以直观地分析数据的热点和趋势。

这种方法常被应用于研究人口分布、犯罪率、交通流量等与空间相关的问题。

五、网络地图随着互联网的发展,网络地图成为了获取地理空间信息的常用方式。

网络地图使用地理信息技术和在线地图服务,将地理数据与互联网相结合,为用户提供实时和交互式的地理信息展示。

测绘技术中的三维地图制作与可视化

测绘技术中的三维地图制作与可视化

测绘技术中的三维地图制作与可视化近年来,随着科技的快速发展,3D技术在各个领域得到了广泛应用。

其中,测绘技术中的三维地图制作与可视化已成为测绘领域的重要研究方向。

三维地图的制作与可视化可以为我们提供更加真实、直观的空间信息,使得地理空间数据的应用更加精准、有效。

本文将从三维地图制作和三维地图可视化两个方面进行探讨。

三维地图的制作是指利用测绘技术和相关软件工具将现实世界的地理信息转化为具有三维效果的地图。

首先,测绘技术中的激光雷达扫描技术被广泛应用于建筑物、地质地貌等领域的三维地图制作。

利用激光测距仪可以获取高精度的地表点云数据,通过对点云数据进行处理和分析,可以生成真实的三维地图。

其次,卫星遥感技术也为三维地图的制作提供了重要数据支持。

卫星遥感技术可以获取地球表面的大范围地理信息,通过对卫星图像的处理和解译,可以生成不同尺度和不同精度的三维地图。

此外,地面测量技术如全站仪、测量航摄等也为三维地图的制作提供了重要方法和手段。

三维地图的可视化是指将制作好的三维地图以可视化的方式呈现出来,使得用户能够更加直观地了解地理空间信息。

首先,虚拟现实技术为三维地图的可视化提供了新的方式和体验。

通过将用户带入虚拟环境,利用头戴式显示设备等工具,用户可以亲身体验三维地图的内容,从而更加直观地感知地球表面的地理信息。

其次,地理信息系统(GIS)在三维地图可视化中扮演着重要角色。

GIS软件能够将大量的地理数据集成和管理,通过空间分析和地理可视化等功能,为用户提供丰富的三维地图展示效果。

此外,交互式可视化技术也为三维地图的可视化提供了更加灵活和自由的方式。

通过将用户与三维地图进行交互,用户可以根据自己的需求对地图进行缩放、旋转、漫游等操作,从而更加深入地了解地理空间信息。

总结起来,测绘技术中的三维地图制作与可视化是一个相互依存、相互促进的过程。

三维地图的制作离不开测绘技术的支撑,而三维地图的可视化则需要借助现代化的软硬件技术。

制图与地理信息可视化

制图与地理信息可视化
注记一般有3种输入、维护方式:临时注记、注记要 素、属性标注。三者有各自的优势,属性标注是GIS 软件实现综合配置的重要途径(相关练习:位置的 自动摆放,相互占位的自动避让,属性更新后标注 自动更新)。
调整注记的位置会花费极大工作量
注记在合适的位置,如:多边形当中,线的一侧 综合配置:相互协调,合理避让。解决“占位”是综合配置的重要内容 上述功能属Map Generalization,直译是地图生成,意译是制图综合 制图综合的另一个重点是图形概括
地图的一般构成: 地图主体,副图,标题,图例,方向,比例尺,说明,图廓。
地图的基本内容是用符号表示地理要素。
符号的视觉变量
用来描述、定
义符号,可以使
符号的分类、设 形状
计、管理有序化。
目前,常用的符
号视觉变量有:
形状、尺寸、方 向、颜色、间隔、
尺寸
排列等,其中颜
色变量进一步分
成色相、明度、
饱和度3个子变量。 方向
制图与地理信息可视化
地图是地理信息的语言、载体 计算机制图和GIS相互交叉、融合
地图学往往将地图分为普通地图和专题地图两大类。普通地图是为了适应各 行各业的多种需要而制作,可同时满足多种用途。“地形图”就是规划行业 常用的普通地图。专题地图是为了突出某个、或某几个主题而制作,城市规 划领域用得非常普遍。例如:区域城镇分布图,土地使用图,市政设施图, 控制性详细规划图则。
事物属性主要用命名、顺序、间隔、比率4种方式表示 (周期比较特殊),在使用制图符号时,命名型属性针对 定性符号化,顺序、间隔、比率型属性针对定量符号化, 他们分别适合用不同的视觉变量
分类、分级是表达地理信息的基本方法
单因素分类、分级法(适合矢量,也适合栅格) 唯一值分类(Unique Values) 等差分级 (Equal Interval) 分位数分级 (Quantile) 标准差分级 (Standard Deviation) 自然断裂点分级 (Natural Breaks)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

区域内插算法
• 点的区域内插 • 面的区域内插:
叠置法、比重法
采样点曲线拟合:
• 分段:距离倒数插值法 移动平均插值法:
式中,Z^是估计值,Zi是第i(i=1,,,n)个样本,d是距离,p是 距离的幂。 p显著影响插值的结果,它的选择标准是最小平均绝 对误差,一般幂越高,插值结果越具有平滑的效果 p取为2,即反距离平方插值(土壤:多篇论文认为二 次最好)
基于二维GIS的建模 基于二维GIS的建模
• 利用高度和纹理(适合CCGIS) 利用高度和纹理(适合CCGIS) • DEM+GIS
激光扫描
• 车载 • 机载 • 星载
CAD建模 CAD建模
三维空间数据模型
类型及特点
• 基于特征(Feature)的模型 基于特征(Feature)的模型
基于表面(surface基于表面(surface-based)
三维及更多维 空间信息可视化技术
平面图形图像显示技术 动画技术 三维显示技术 交互技术 虚拟现实技术 空间数据插值技术 地形显示与简化技术 分形技术
专题算法:内插
空间插值——内插和外推 空间插值——内插和外推 内插的种类:
• 按采样点范围分类: 整体拟合、局部拟合 • 按具体内容分类:点内插、区域内插 • 按基本假设和数学本质分类: 几何方法、统计方法、空间统计方法、函数方 法、随机模拟方法、确定性方法以及综合方法
各种内插方法
点的内插算法
• 基于整体拟合:
3D GIS与3D GMS的比较 GIS与 GMS的比较
3D GIS 对象 数据 参照系 构模 量算 分析 地表及以上 测绘等 球面坐标 面元 非体积 可视分析等 3D GMS 地表及以下 勘探等 球体坐标 体元 体积 包含、临近
DEM
DEM的类型 DEM的类型 DEM的数据获取和建立 DEM的数据获取和建立 DEM的可视化表达 DEM的可视化表达 基于DEM 基于DEM的地形分析 DEM的地形分析
认知分析 (分析与应用)
可视化
交流传输 (可视与非可视)
标准化 新计算机技术(图形图像、多媒体、虚拟现实)
传统制图方法 计算机制图方法
……——获取——处理——输出——(分析)
从机助制图到GIS 从机助制图到GIS
相似的信息表达方法
数据输入与校验 用户接口
数据存储管理
应用分析程序
数据输出与表示
空间分析函数转换
从2D GIS到多维GIS GIS到多维GIS
2.5D GIS 准3D GIS 真3D GIS 准3D GMS 真3D GMS 数学 F=f(x,y) F=f(x,y) F=f(x,y,z) F=f(x,y,z) 模型 Z=f(x,y) 点属性 一对(x,y)的z 一对(x,y)的z有多值 高程 无 信息 2D矢量栅格 面元 3D矢量、体 3D矢量、体 构建 2D矢量栅格 方式 元 CCGIS 实例 电子地图 DEM、 DEM、 地下TEN、 地下TEN、 DTM GTP 2D GIS
• Kriging法最优 Kriging法最优 • 反距离权重插值法次之
DEM的可视化 DEM的可视化
地貌晕渲
西北方向光照(上图) 东北方向光照(右图)
DEM的分析和应用 DEM的分析和应用
TIN的分析 TIN的分析
• 例:三角网内插求高程
GRID的分析 GRID的分析
• 例:通视分析
三维数据的获取
边界内插法、趋势面法、最小二乘法、
• 基于局部拟合:
最近邻点法(Thiessem)、移动平均插值法 最近邻点法(Thiessem)、移动平均插值法(距离倒数插值 移动平均插值法( 法/反距离权重插值法)、Kriging法(普通/通用)、移动内插 反距离权重插值法)、Kriging法 普通/通用) 法、移动平均法、样条函数法(薄板样条函数法、规则样条函 数法、张力样条函数法)、多面函数法、线性内插法、双线性 内插法
一维:口语、本文 二维:地图 2.5维:带有高度属性(DEM) 2.5维:带有高度属性(DEM) 2.75维:包括建筑细节 2.75维:包括建筑细节 真3D GIS 四维(设为时态):动画 X维……
传统地图制图到机助制图
可视化——现代地图学的核心(Taylor, 可视化——现代地图学的核心(Taylor, 1994) 1994)
• 边界表示模型、TIN与GRID模型、线框 边界表示模型、TIN与GRID模型、线框
基于实体(volume-based) 基于实体(volume-based)
• 结构实体几何模型、三维体元模型、八叉树模型、四面体 格网模型…… 格网模型……
• 基于场(Field)的模型 基于场(Field)的模型
DEM数据的获取和转换 DEM数据的获取和转换
采集方法
• 地面测量 • 地图数字化 • 空间传感器 • 数字摄影测量
DEM模型之间的相互转换 DEM模型之间的相互转换
• 不规则点集生成TIN 不规则点集生成TIN • 格网DEM转成TIN 格网DEM转成TIN • 等高线转成格网DEM 等高线转成格网DEM • 利用格网DEM提取等高线 利用格网DEM提取等高线 • TIN转成格网DEM TIN转成格网DEM
Kriging
Ordinary Kriging
Simple Kriging
• 当区域化变量的数学期望是已知的常数时使用 • 无需权系数的和为1 无需权系数的和为1就能满足无偏条 件
内插方法的比较
没有绝对的最优方法 只有在一定条件下最适合的方法 在土壤、气象(降水、气温) 在土壤、气象(降水、气温)等领域:
从地图制图 到多维空间信息可视化
信电院信管系 2006.11.
发展历程
地图学与传统地图制图 计算机地图制图与二维GIS 计算机地图制图与二维GIS 2.5维与2.75维的GIS 2.5维与2.75维的GIS 3D GIS与虚拟地理环境 GIS与虚拟地理环境 多维动态的空间表达
空间信息传播的维度概念
