基于单片机的红绿灯设计要点
基于单片机的交通灯设计设计

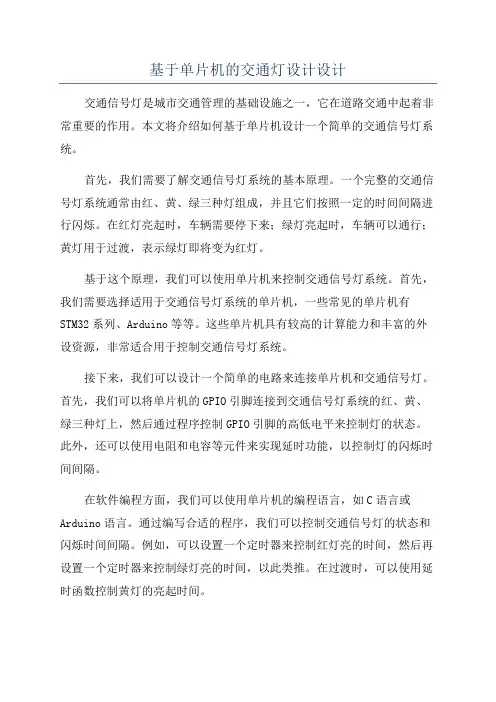

基于单片机的交通灯设计设计交通信号灯是城市交通管理的基础设施之一,它在道路交通中起着非常重要的作用。
本文将介绍如何基于单片机设计一个简单的交通信号灯系统。
首先,我们需要了解交通信号灯系统的基本原理。
一个完整的交通信号灯系统通常由红、黄、绿三种灯组成,并且它们按照一定的时间间隔进行闪烁。
在红灯亮起时,车辆需要停下来;绿灯亮起时,车辆可以通行;黄灯用于过渡,表示绿灯即将变为红灯。
基于这个原理,我们可以使用单片机来控制交通信号灯系统。
首先,我们需要选择适用于交通信号灯系统的单片机,一些常见的单片机有STM32系列、Arduino等等。
这些单片机具有较高的计算能力和丰富的外设资源,非常适合用于控制交通信号灯系统。
接下来,我们可以设计一个简单的电路来连接单片机和交通信号灯。
首先,我们可以将单片机的GPIO引脚连接到交通信号灯系统的红、黄、绿三种灯上,然后通过程序控制GPIO引脚的高低电平来控制灯的状态。
此外,还可以使用电阻和电容等元件来实现延时功能,以控制灯的闪烁时间间隔。
在软件编程方面,我们可以使用单片机的编程语言,如C语言或Arduino语言。
通过编写合适的程序,我们可以控制交通信号灯的状态和闪烁时间间隔。
例如,可以设置一个定时器来控制红灯亮的时间,然后再设置一个定时器来控制绿灯亮的时间,以此类推。
在过渡时,可以使用延时函数控制黄灯的亮起时间。
当然,在实际的交通信号灯设计中,我们还需要考虑更多的因素,如交通流量、行人需求等等。
这些因素可以通过添加传感器、交互设备等来实现。
例如,可以使用红外传感器来感知车辆和行人的存在,以便在需要时自动调整信号灯的状态。
总之,基于单片机的交通信号灯设计是一项复杂而有趣的工作。
通过合理的硬件连接和编程,我们可以实现一个实用而可靠的交通信号灯系统,以提高交通安全性和交通效率。
希望这篇文章对你有所启发!。
单片机十字路口红绿灯课程设计

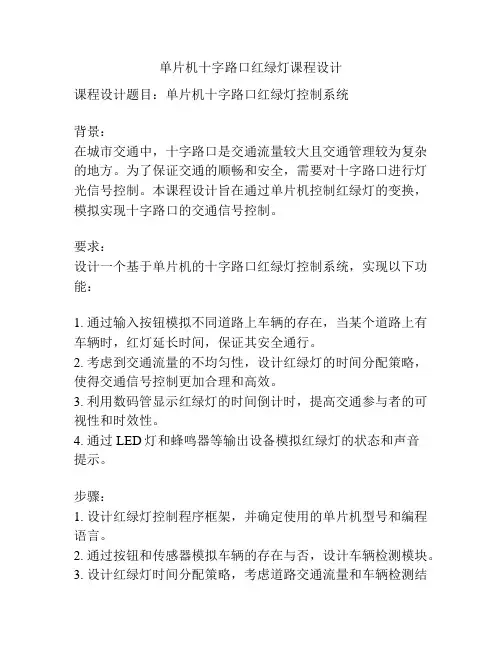

单片机十字路口红绿灯课程设计课程设计题目:单片机十字路口红绿灯控制系统背景:在城市交通中,十字路口是交通流量较大且交通管理较为复杂的地方。
为了保证交通的顺畅和安全,需要对十字路口进行灯光信号控制。
本课程设计旨在通过单片机控制红绿灯的变换,模拟实现十字路口的交通信号控制。
要求:设计一个基于单片机的十字路口红绿灯控制系统,实现以下功能:1. 通过输入按钮模拟不同道路上车辆的存在,当某个道路上有车辆时,红灯延长时间,保证其安全通行。
2. 考虑到交通流量的不均匀性,设计红绿灯的时间分配策略,使得交通信号控制更加合理和高效。
3. 利用数码管显示红绿灯的时间倒计时,提高交通参与者的可视性和时效性。
4. 通过LED灯和蜂鸣器等输出设备模拟红绿灯的状态和声音提示。
步骤:1. 设计红绿灯控制程序框架,并确定使用的单片机型号和编程语言。
2. 通过按钮和传感器模拟车辆的存在与否,设计车辆检测模块。
3. 设计红绿灯时间分配策略,考虑道路交通流量和车辆检测结果。
4. 使用数码管显示红绿灯的时间倒计时,设计倒计时模块。
5. 编写程序代码,将各个模块进行逻辑连接和功能实现。
6. 验证代码的正确性和可靠性,进行调试和修改。
7. 使用LED灯和蜂鸣器等输出设备模拟红绿灯的状态和声音提示,设计输出模块。
8. 进行系统整体测试,保证各个模块的协调运行和功能完善。
9. 编写上机实验报告,包括系统设计原理、电路图、代码、测试结果和总结等内容。
注意事项:1. 在设计红绿灯时间分配策略时,需要考虑交通流量和车辆检测结果,并保证交通信号控制的合理性和高效性。
2. 在设计倒计时模块时,需要确保数码管能够正确显示红绿灯的时间倒计时,并保证可视性和时效性。
3. 在设计输出模块时,需要确保LED灯和蜂鸣器能够正确模拟红绿灯的状态和声音提示,提高交通参与者的可感知度和警示性。
4. 在进行系统整体测试时,需要保证各个模块间的协调运行和功能完善,保证系统能够正常运行并满足要求。
基于单片机的交通信号灯的控制系统设计
基于单片机的交通信号灯的控制系统设计交通信号灯是城市交通管理中非常重要的一部分,它通过灯光信号来指示道路上车辆和行人的行动。
基于单片机的交通信号灯控制系统可以实现对交通信号的自动控制,并能根据实际交通情况和时间变化进行灵活调整,提高道路交通的效率和安全性。
1.系统设计需求分析:
-实现红、黄、绿三种信号灯的循环显示,时间可设定;
-根据实际交通情况和时间变化,动态调整红、黄、绿三种信号灯的显示时间;
-配备感应器,检测行人和车辆的存在,根据情况自动调整信号灯时间。
2.系统硬件设计:
-选择合适的单片机,如AT89C52;
-使用LED灯作为信号灯显示器件;
-选择适当的传感器,如红外传感器用于检测行人,光敏电阻用于检测车辆;
-选择适当的电路板进行连接。
3.系统软件设计:
-编写单片机的控制程序,实现红、黄、绿三种信号灯的循环显示;
-设定初始的信号灯显示时间;
-利用定时器和中断控制程序,实现对信号灯显示时间的控制,可以根据设定的时间进行调整;
-设定感应器的检测程序,当检测到行人或车辆时,调整信号灯显示时间。
4.系统工作流程:
(1)初始化系统,设定初始的信号灯显示时间;
(2)通过定时器和中断控制程序实现循环显示红绿黄信号灯;
(3)检测行人和车辆的存在,根据情况调整信号灯显示时间;
(4)循环执行步骤2和步骤3,实现自动控制交通信号灯。
5.系统优化方案:
-根据实际交通数据和研究结果,优化信号灯显示时间;
-利用流量监测技术,实时监测道路交通情况,进一步优化信号灯的控制策略;
-可以加入数据通信模块,将采集到的交通数据上传到中央交通管理系统,实现更智能化的交通信号灯控制。
基于单片机的交通信号灯控制系统设计
基于单片机的交通信号灯控制系统设计交通信号灯控制系统是城市交通管理中必不可少的一个重要元素,通过对车辆行驶状态的监测,协调红绿灯信号,来确保道路交通的流畅和安全。
本文将介绍一种基于单片机的交通信号灯控制系统设计方案。
1. 系统功能描述该交通信号灯控制系统的主要功能是控制红绿灯信号的循环变换,保证各个车辆道路的交通流畅。
同时,系统具备故障检测和自适应调整的功能,当出现交通拥堵状况时,系统能够自动调整信号灯的时间,实现道路交通的快速畅通。
2. 系统设计框架此系统主要分为硬件系统和软件系统两部分。
硬件系统主要由单片机、红绿灯、电源、车辆检测器等部分组成。
其中,单片机作为系统的核心部分,主要实现了信号灯的周期控制和车辆检测。
软件系统主要由整合了单片机编程语言和相关算法所组成。
系统中的单片机程序主要完成红绿灯变换和车辆检测等功能,还会实现一些复杂的算法,如故障检测和自适应调整等。
3. 系统设计过程基于单片机的交通信号灯控制系统设计主要分为以下几个方面。
1) 系统需求分析:针对不同的交通场景,分析交通信号灯的需要,确定系统设计的需求。
2) 硬件选型:根据系统的需求,选择单片机、传感器、红绿灯等硬件设备。
3) 软件设计:在单片机上设计系统软件,实现各个部分的功能。
如控制红绿灯变换,实现车辆检测器的功能等。
4) 系统测试:对系统进行全面测试,验证其性能和功能是否满足设计要求。
5) 发布与维护:发布系统,并在运营过程中不断优化和维护。
4. 系统实现效果基于单片机的交通信号灯控制系统设计方案,通过软硬件体系的配合,能够高效准确地控制红绿灯信号的变换,有效降低交通拥堵,提高交通运行效率。
同时,该系统具备自适应调整和故障检测等功能,能够根据实际交通情况快速调整相应的红绿灯信号,确保道路交通的畅通和安全。
综上所述,基于单片机的交通信号灯控制系统设计,是一种高效实用的解决方案。
其系统感知性强,性能稳定可靠,可广泛应用于城市和道路交通的管理中,促进交通资源的有效分配,在实现城市交通快速、高效、安全运行的同时,也为市民提供了更好的出行环境。
基于单片机的智能交通红绿灯控制系统设计

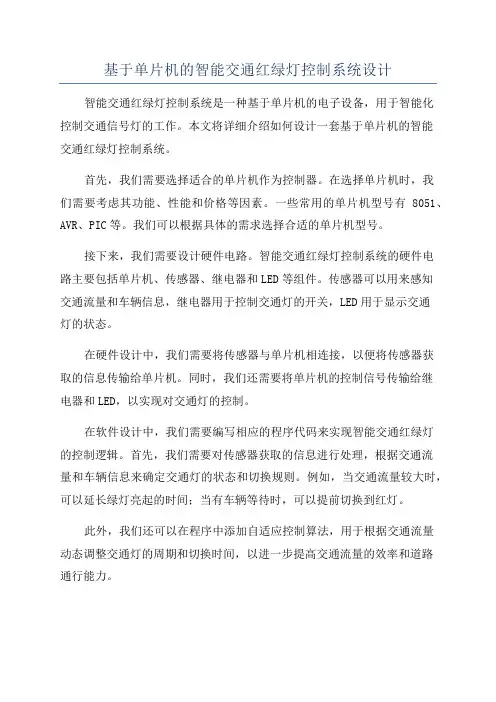

基于单片机的智能交通红绿灯控制系统设计智能交通红绿灯控制系统是一种基于单片机的电子设备,用于智能化控制交通信号灯的工作。
本文将详细介绍如何设计一套基于单片机的智能交通红绿灯控制系统。
首先,我们需要选择适合的单片机作为控制器。
在选择单片机时,我们需要考虑其功能、性能和价格等因素。
一些常用的单片机型号有8051、AVR、PIC等。
我们可以根据具体的需求选择合适的单片机型号。
接下来,我们需要设计硬件电路。
智能交通红绿灯控制系统的硬件电路主要包括单片机、传感器、继电器和LED等组件。
传感器可以用来感知交通流量和车辆信息,继电器用于控制交通灯的开关,LED用于显示交通灯的状态。
在硬件设计中,我们需要将传感器与单片机相连接,以便将传感器获取的信息传输给单片机。
同时,我们还需要将单片机的控制信号传输给继电器和LED,以实现对交通灯的控制。
在软件设计中,我们需要编写相应的程序代码来实现智能交通红绿灯的控制逻辑。
首先,我们需要对传感器获取的信息进行处理,根据交通流量和车辆信息来确定交通灯的状态和切换规则。
例如,当交通流量较大时,可以延长绿灯亮起的时间;当有车辆等待时,可以提前切换到红灯。
此外,我们还可以在程序中添加自适应控制算法,用于根据交通流量动态调整交通灯的周期和切换时间,以进一步提高交通流量的效率和道路通行能力。
最后,我们需要将程序代码烧录到单片机中,并进行调试和测试。
在测试过程中,我们可以模拟不同的交通流量和车辆信息,以验证智能交通红绿灯控制系统的正常运行和控制效果。
综上所述,基于单片机的智能交通红绿灯控制系统设计主要包括硬件设计和软件设计两个方面。
通过合理的硬件电路设计和程序编写,可以实现对智能交通红绿灯的智能化控制,提高交通流量的效率和道路通行能力,实现交通拥堵的缓解和交通安全的提升。
51单片机红绿灯设计报告

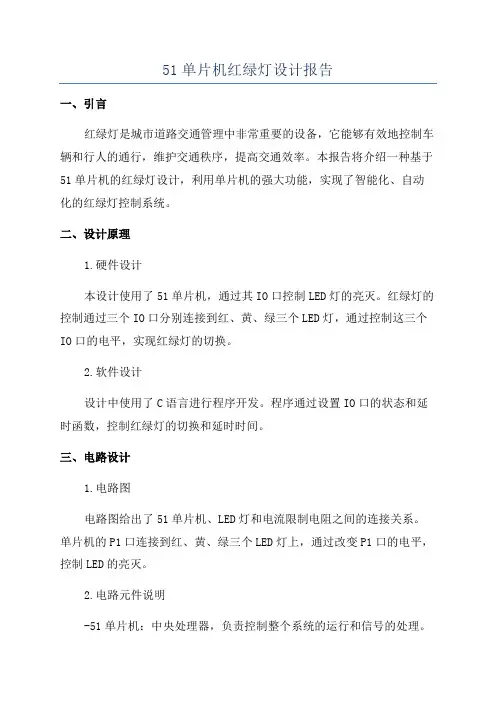

51单片机红绿灯设计报告一、引言红绿灯是城市道路交通管理中非常重要的设备,它能够有效地控制车辆和行人的通行,维护交通秩序,提高交通效率。
本报告将介绍一种基于51单片机的红绿灯设计,利用单片机的强大功能,实现了智能化、自动化的红绿灯控制系统。
二、设计原理1.硬件设计本设计使用了51单片机,通过其IO口控制LED灯的亮灭。
红绿灯的控制通过三个IO口分别连接到红、黄、绿三个LED灯,通过控制这三个IO口的电平,实现红绿灯的切换。
2.软件设计设计中使用了C语言进行程序开发。
程序通过设置IO口的状态和延时函数,控制红绿灯的切换和延时时间。
三、电路设计1.电路图电路图给出了51单片机、LED灯和电流限制电阻之间的连接关系。
单片机的P1口连接到红、黄、绿三个LED灯上,通过改变P1口的电平,控制LED的亮灭。
2.电路元件说明-51单片机:中央处理器,负责控制整个系统的运行和信号的处理。
-LED灯:用于显示红、黄、绿三种不同的状态。
-电流限制电阻:用于限制电流大小,保护51单片机和LED灯。
四、程序设计程序设计中,通过无限循环实现红绿灯系统的连续运行,程序中设置了红绿灯切换的时间间隔和黄灯亮灭的时间间隔。
五、实验结果经过测试,本设计能够正常地实现红绿灯的切换,各种状态都能够正确显示。
红灯亮10秒,黄灯亮3秒,绿灯亮15秒,然后循环重复。
六、总结本设计利用51单片机的强大功能,实现了红绿灯的自动切换。
通过控制IO口的电平和延时函数,能够实现红绿灯的各种状态的切换。
该设计简单、实用、可靠,适用于城市交通管理中的红绿灯设备。
基于单片机的交通信号灯设计
基于单片机的交通信号灯设计交通信号灯是城市道路交通管理的重要组成部分,通过控制交通信号灯的亮灭顺序,可以有效地调控车辆和行人的通行,保证道路的交通流畅和安全。
本文将介绍基于单片机的交通信号灯设计。
一、设计目标本设计的目标是利用单片机控制交通信号灯的亮灭顺序,并根据交通状况进行动态调控,以提高道路通行效率和安全性。
二、硬件设计硬件设计包括交通信号灯、单片机、红外传感器等。
1.交通信号灯:根据道路情况选择适当的信号灯布局,一般包括红灯、黄灯和绿灯。
2.单片机:选用一款具有较好性能和稳定性的单片机,如STC89C513.红外传感器:用于检测车辆和行人的存在,以及计算通过时间。
三、软件设计软件设计分为信号灯控制程序和调控算法设计。
1.信号灯控制程序:根据信号灯的布局和时序要求,编写程序实现交通信号灯的亮灭控制。
通过单片机的输出口控制灯的状态切换,可以使用各种延时函数来控制各个灯的亮灭时间。
2.调控算法设计:根据交通状况和道路拥堵情况进行调控。
可以通过红外传感器检测车辆和行人的存在与否,并计算通过时间。
根据不同的情况,编写算法来动态调节交通信号灯的亮灭顺序和时间。
例如,当有车辆和行人需要通行时,可以延长绿灯时间;当一些方向车辆较多时,可以调节配时绿灯的时间比例。
四、系统功能设计完成后的交通信号灯系统具备以下功能:1.自动控制:根据预设的时序和调控算法,系统能够自动控制交通信号灯的亮灭。
2.动态调控:根据红外传感器检测到的交通状况和拥堵情况,系统能够动态调控信号灯的亮灭顺序和时间,以提高道路通行效率。
3.人工干预:在需要进行维护或出现特殊情况时,可以通过人机交互界面对信号灯进行手动控制。
4.报警功能:当交通信号灯系统出现故障时,系统能够及时报警,以提醒维修人员进行处理。
五、系统优势与传统的交通信号灯相比1.灵活性更高:通过单片机的程序设计,交通信号灯可以根据交通状况进行动态调控,提高道路通行效率。
2.可靠性更强:采用单片机控制,系统工作稳定可靠,可避免由于传统信号灯老化等原因导致的故障。
基于单片机的红绿灯智能控制系统设计
基于单片机的红绿灯智能控制系统设计摘要随着社会经济的快速发展以及人们生活水平的提高,机动车数量也在急剧增加,交通问题逐渐成为人们关注的重点对象,因城市发展所带来的交通拥堵等问题,利用智能交通来解决传统交通日渐出现的问题成为大势所趋。
本设计基于传统交通,详细介绍了交通灯控制系统软件以及硬件的设计过程,并且使用 Proleus 软件对整体系统进行仿真,采用了单片机作为基础的开发模板,结合plc等其他技术进行交通的智能化的交通设计,可自动控制红绿灯的交替闪烁,观察车流情况自动改变倒计时的情况,已达到改善交通拥堵的情况。
本设计是基于理想情况下设计的交通控制系统,基于实际道路情况的复杂程度,不同的车辆高度长度的和随机出现的行人以及出现交通事故等突发情况,本设计结合实际的交通系统还是存在一定难度,但该发展方向存在大量实际利益,是值得我们去探讨如何发展的,在硬件开发成熟后可以优先享用该成果。
关键词:单片机;信号灯;智能交通1引言信号灯的出现,是人类交通出现的雏形,在其出现之前,主要依靠人力进行指挥,不同于人力指挥,信号灯对提高道路通行能力有巨大好处,它可以24小时无休止指挥道路,极少出现故障,对减少交通事故起到了积极作用,是交通迈向复杂的必经途径。
绿灯,是广泛存在于现行交通系统中的一种信号灯,绿色一般给人比较舒适的感觉,其寓意着享有此道路的优先通行权利,在没有其他交通指示的情况下,绿灯的车道上可以执行直行或者转弯。
转弯车辆涉及变道,一般行车时须对十字路口其他的合法行动直行车辆和过人行横道的行人进行避让,也就是直行的车辆一般拥有高优先通行的权利。
红灯通常有警告和紧张的意义,红灯所对应的车道属于低优先级,一般车辆需要在规定的十字路口前的停止线前进行有序等待。
黄灯在不同的地方有不同的内涵,一般是警告信号,常用于十字路口交通信号灯待变更时,警示车辆停止执行当前信号灯的指示,等待信号更改完成后,在继续遵从当前指示灯,目前根据我国交通法规定,在亮起黄灯前车辆越过起止线,且位置不安全的情况下,可以驶入交叉路口。
单片机控制红绿灯系统方案
一、方案论证1.1 设计任务设计基于单片机的智能交通灯控制系统,需要通过按钮或遥控器设置系统参数。
系统运行时,可通过数码管或点阵发光管显示“倒计时等信息”。
设计应考虑交通灯控制的难易程度。
操作和智能。
硬件基于单片机最小系统设计,软件采用汇编语言或C语言设计。
通过本次设计,培养学生分析和解决问题的能力,掌握Mcs51单片机的软硬件设计方法,从而将所学的理论知识应用到实践中,为社会在未来的发展打下良好编制依据。
未来。
东西(A)和南北(B)的主干道在一个路口相交,每条主干道都有一组红、黄、绿三个指示灯,用于引导车辆和行人安全通过。
红灯亮时禁止通行,绿灯亮,黄灯亮时车辆和行人小心通过。
红灯设计为45秒,绿灯为40秒,黄灯为5秒,黄灯亮时蜂鸣器响。
1.2 程序介绍采用子模块设计思想,程序设计和实现的基本思想是计数器,选择单片机,其部分是计数,即十六进制计数器。
模块化后通过设置或程序清零来实现状态转换,因为每个模块的计数不一样。
这里的模块是通过预设数量和计数器计数来实现的。
因此,有必要考虑增加一个集号模块。
其主要功能细分为,对应不同的状态输入状态下一个状态的预设编号,例如图中的通道A和通道B,分别是副通道的编号选择和主通道的编号选择,分别。
2、红绿灯系统硬件设计2.1 单片机概述单片机由五个基本部分组成:运算器、控制器、存储器、输入设备和输出设备。
单片机将运算器、控制器、少量内存、最基本的输入输出端口电路、串口电路、中断和定时电路集成在一个芯片上,体积有限。
通常,单片机由单个集成电路芯片组成,其中包含计算机的基本功能部件:中央处理器、存储器和I/O接口电路。
因此,单片机只需与适当的软件和外部设备相结合,即可成为单片机控制系统。
2.2 系统配置一块电路板,一个AT89S51单片机,两个7448芯片,八个七段数码管。
6个LED(2个绿色,2个红色,2个黄色),20个100欧姆电阻,2个按钮,2个开关,2个51K欧姆电阻,1个5V稳定电源,3个电容。
单片机红绿灯设计总结
单片机红绿灯设计总结引言单片机红绿灯是交通控制中常见的设备,通过控制红绿灯的亮灭及时序,可以有效地组织道路交通,提高交通流量的效率。
本文将对单片机红绿灯的设计进行总结和讨论,包括硬件设计、软件设计以及相关的应用和优化方案。
硬件设计1. 单片机选择在设计单片机红绿灯时,首先需要选择合适的单片机。
几种常见的单片机包括AT89C51、STM32等。
选择单片机时需要考虑处理能力、接口数量、价格等因素。
2. 电路设计单片机红绿灯的电路设计包括电源电路、信号灯控制电路等。
其中,电源电路需要提供稳定可靠的电源,信号灯控制电路需要实现信号灯的亮灭、时序控制等功能。
电路设计需要进行合理的布线和阻抗匹配,以提高电路的性能和抗干扰能力。
3. 信号灯选择信号灯是单片机红绿灯的核心部件,选择合适的信号灯可以提高红绿灯的可见性和耐用性。
常见的信号灯有LED信号灯和小灯泡信号灯等,LED信号灯具有耐用、高亮度等特点。
软件设计1. 系统架构单片机红绿灯的软件设计需要遵循一定的系统架构,包括主程序、中断处理程序等。
主程序负责控制红绿灯的时序,中断处理程序用于响应外部事件,如按钮按下等。
2. 时序控制红绿灯的时序控制是单片机红绿灯设计的核心。
通过控制红绿灯亮灭及时延,可以实现不同方向车辆的合理通行。
时序控制需要考虑交通流量、道路情况等因素,以提高交通效率。
3. 按钮控制为了方便交通管理人员对红绿灯进行手动控制,可以添加按钮控制功能。
通过按钮的按下,可以实现红绿灯的切换、调整等操作。
按钮控制需要考虑稳定性和灵敏度等因素。
4. 通信接口单片机红绿灯可以通过通信接口与其他设备进行联动控制。
例如,可以通过串口与上位机通信,实现远程监控和控制。
通信接口的选择和设计需要考虑传输速率、稳定性和兼容性等因素。
应用与优化1. 交通流量检测为了更好地控制红绿灯的时序和灯光亮灭,可以添加交通流量检测功能。
通过传感器检测车辆和行人的数量和速度等信息,可以实时调整红绿灯的时序,提高交通流量的效率。
单片机红绿灯设计总结
单片机红绿灯设计总结
单片机红绿灯设计是基于单片机控制的红绿灯电路设计。
该设计主要包括单片机选型、外设连接、程序设计等几个方面。
一、单片机选型
单片机选型是非常重要的一步,需要根据具体应用需求选择适合的单片机型号。
可以考虑单片机的处理能力、存储容量、接口数量等方面。
推荐使用性价比好、易于学习和应用的常用型号,如STC等。
二、外设连接
外设连接是指单片机和红绿灯等其他器件的连接。
需要注意接口电平匹配、外设供电等问题,以保证外设正常工作。
建议使用插拔式电路板和公母排针连接,方便后期维护和更换。
三、程序设计
程序设计是单片机红绿灯设计的核心部分,需要编写合适的程序实现红绿灯的控制。
具体实现可以采用定时器中断、输入输出口控制等方式,实现红绿灯的交替闪烁、定时等功能。
四、总结
单片机红绿灯设计是一项经典的单片机实验,可以帮助学生快速掌握单片机应用基础和电路设计能力。
通过此实验,可以提高学生的学习兴趣和动手能力,培养其创新思维和团队协作能力。
基于51单片机的交通灯(红绿灯)设计论文报告
利用“自动控制”控制交通灯的方法。将事先编制好的程序输入单片机,利用单片机的定时、查询、中断功能;能够根据十字路口两个方向上车辆动态状况,采用查询的方式,根据具体情况,自动给予时间通行,其中利用中断方式来处理特殊情况。这样既方便驾驶员、路人,同时还可以紧急处理一些紧急实况。同样具有红、黄、绿灯的显示功能,为驾驶员、路人“照明”。
电阻
470Ω
8
数码管电路
电阻
1K
7
数码管驱动、按键电路
数码管
GC-3461BS
1
显示电路
微动开关
3
按键电路
三级管PNP
8550
4
数码管驱动电路
表1-1
2)2位8段数码管工作原理:
2位8段数码管电路采用“共阴”连接,阴极公共端(COM)由晶体管推动。如图4-3所示:
段码和位码,段码即段选信号 SEG,它负责数码管显示的内容,图中 a~g、dp组成的数据(a 为最低位,dp 为最高位)就是段码。位码即位选信号 DIG,它决定哪个数码管工作,哪个数码管不工作。当需要某一位数码管显示数字时,只需要先选中这位数码管的位信号,再给显示数字的段码。
IE0 = 1;//启动外部中断0
PX0 = 1;
EX1=1;
IE1=1;
EA = 1; //开总中断
}
void int0(void) interrupt 0//外中断0
{
flag = 0;
led_data_temp = P0;
t0 = 20;
if(!int0_key)
{
delayms(10);
if(!int0_key)
4、交通灯输出控制模块
道口交通灯指示采用高亮度红、黄、绿发光二极管进行提示。
基于单片机的红绿灯
目录第一章概述 01.1 设计交通指示灯的必要性 01.2 交通指示灯的国外发展现状 (1)1.3 本组交通灯要实现的功能 (1)第二章方案设计 (2)2.1系统方案设计 (2)第三章系统硬件器件 (3)3.1 STC89C52单片机 (3)3.2 proteus仿真 (4)3.3 元件清单 (5)第四章程序设计 (6)4.1流程图 (6)4.2程序清单 (8)第五章系统调试 (12)5.1 硬件调试 (12)5.2 软件调试 (12)小结与展望 (16)参考文献 (17)附录 (18)第一章概述1.1 设计交通指示灯的必要性由于我国经济的快速发展从而导致了汽车数量的猛增,大中型城市的城市交通,正面临着严峻的考验,从而导致交通问题日益严重,其主要表现如下:交通事故频发,对人类生命安全造成极大威胁;交通拥堵严重,导致出行时间增加,能源消耗加大;空气污染和噪声污染程度日益加深等。
日常的交通堵塞成为人们司空见惯而又不得不忍受的问题。
在这种背景下,结合我国城市道路交通的实际情况,开发出真正适合我们自身特点的智能信号灯控制系统已经成为当前的主要任务。
对交叉口实行科学的管理与控制是交通控制工程的重要研究课题,是保障交叉口的交通安全和充分发挥交叉口的通行能力的重要措施,是解决城市交通问题的有效途径。
所以,改变和完善我国现有的交通系统已成为当务之急。
交通灯信号灯的出现是人类历史上的一次重大改革,使人类的聚居生活,产生了深远的影响。
使交通得以有效管制,对于疏导交通流量,提高道路通行能力,减少交通事故有明显效果。
如何采用合适的控制方法,最大限度利用好耗费巨资修建的城市高速道路,缓解主干道与匝道、城区同周边地区的交通拥堵状况,越来越成为交通运输管理和城市规划部门亟待解决的主要问题。
随着电子技术的发展,利用单片机技术对交通灯进行智能化管理,已成为目前广泛采用的方法。
1.2 交通指示灯的国外发展现状当今,红绿灯安装在各个道口上,已经成为疏导交通车辆最常见和最有效的手段。
基于51单片机的交通灯设计
基于51单片机的交通灯设计交通信号灯是现代城市交通管理的重要组成部分,也是保障道路交通安全的关键设施之一、为了更好地了解交通信号灯的设计原理和实现方法,本文将以基于51单片机的交通灯设计为例,详细介绍相关知识。
首先,我们需要了解51单片机的基本知识。
51单片机是一种常见的8位单片机,广泛应用于各类嵌入式系统中。
其开发工具多样,编程语言灵活,易于上手。
交通信号灯通常由红、黄、绿三种颜色的灯组成。
在运行过程中,红灯、黄灯和绿灯依次亮起,来实现交通的有序流动。
这背后的原理是通过控制每个灯的亮灭状态和持续时间,来控制车辆和行人的行动。
1.硬件设计:首先,需要设计交通信号灯的电路,并将其连接到51单片机上。
电路中需要包括三个LED灯(红、黄、绿),以及相应的电阻和连接线路。
2.程序编写:使用51单片机开发环境,编写程序来控制交通信号灯的闪烁状态和时间。
程序中需要定义每个灯的亮灭状态和持续时间,并按照预定的顺序进行切换。
可能遇到的问题和解决方法:1.灯的亮灭状态和时间不符合预期:检查程序中对每个灯的控制语句,确保逻辑正确。
也可以通过使用调试器来单步执行代码,以查看每个步骤的执行情况。
2.电路连接错误:检查电路连接是否正确,确保每个灯的电源和地线正确连接,并没有短路或断路的情况。
3.程序逻辑错误:检查程序中的条件判断和循环语句,确保程序按照预期的顺序和时间来切换灯的状态。
在交通信号灯设计中,还可以考虑以下几个方面的优化:1.增加传感器:可以通过添加传感器模块,来根据实时的交通流量和行人情况,动态调整交通信号灯的切换时间。
这样可以更好地适应实际交通状况。
2.增加无线通信功能:可以通过添加无线通信模块,与其他信号灯或交通管理中心进行通信,实现更高级的交通控制和协调。
这样可以提高交通效率和安全性。
3.引入自学习算法:可以通过引入机器学习算法,对交通信号灯进行优化和调整。
根据交通流量、行人情况等实时数据,自动调整交通信号灯的切换策略,进一步提升交通效率。
基于单片机的交通灯控制系统的设计方案
设计一个基于单片机的交通灯控制系统可以帮助实现交通信号灯的自动控制,提高交通效率和安全性。
以下是一个简要的设计方案:设计方案概述该系统基于单片机(如Arduino、STM32等)实现交通灯的控制,包括红灯、黄灯、绿灯的切换以及定时功能。
通过传感器检测车辆和行人的情况,系统可以根据实际交通情况智能地调整交通灯的状态。
系统组成部分1. 单片机控制模块:负责接收传感器信号、控制交通灯状态,并实现定时功能。
2. 传感器模块:包括车辆检测传感器和行人检测传感器,用于感知交通情况。
3. LED灯模块:用于显示红灯、黄灯、绿灯状态。
4. 电源模块:为系统提供稳定的电源供电。
工作流程1. 单片机接收传感器信号,监测车辆和行人情况。
2. 根据监测结果,控制交通灯状态的切换:红灯亮时其他灯灭,绿灯亮时红灯和黄灯灭,黄灯亮时其他灯灭或闪烁。
3. 实现交通灯状态的定时切换:设定各个灯的持续时间,保证交通信号的周期性切换。
系统特点1. 智能化控制:根据实时交通情况自动调整交通灯状态,提高交通效率。
2. 节能环保:通过定时控制,减少交通信号灯的能耗。
3. 可靠性:采用单片机控制,系统运行稳定可靠。
可扩展功能1. 远程监控:添加通讯模块,实现对交通灯系统的远程监控和控制。
2. 数据记录:添加存储模块,记录交通流量数据,为交通规划提供参考。
3. 多路控制:扩展系统支持多个交通路口的交通信号控制。
通过以上设计方案,可以实现基于单片机的交通灯控制系统,提升交通管理的效率和智能化水平。
设计时需注意硬件选型、软件编程和系统调试,确保系统正常运行并满足实际需求。
红绿灯单片机设计报告
红绿灯单片机设计报告1.引言红绿灯是道路交通管理中非常重要的一个部分,在城市交通中起到了引导车辆和行人安全过马路的作用。
本报告将描述我们设计并实现的基于单片机的红绿灯控制系统。
2.设计目标我们的设计目标是通过单片机控制红绿灯的亮灭,以实现道路交通的规范和安全。
具体来说,我们希望达到以下几点目标:1. 实现灯光状态的自动切换,模拟真实红绿灯的工作原理;2. 设计可调节的时间参数,以便根据交通流量的不同调整红绿灯的切换时间;3. 添加手动控制功能,以便交警在需要时手动控制红绿灯。
3.设计思路我们采用了基于单片机的设计方案,通过控制单片机的输入输出口使得灯光的状态切换符合规定的时间间隔。
具体的设计思路如下:1. 硬件设计:使用单片机作为控制中心,与红绿灯的LED灯和传感器进行连接。
利用传感器检测车辆和行人的情况,通过单片机控制灯光的亮灭。
2. 软件设计:使用C语言编程,通过单片机的输入输出口与红绿灯的LED灯进行控制。
设置计时器和中断来实现灯光状态的自动切换,同时通过检测传感器状态实现手动控制功能。
4.实施与测试4.1 硬件实施我们采用了Arduino Uno单片机作为控制中心,连接了红绿灯的LED 灯和传感器。
通过面包板和杜邦线进行连接。
将红绿灯的LED灯连接到单片机的输出口,传感器连接到单片机的输入口。
4.2 软件实施我们使用Arduino开发环境进行程序编写和烧录。
设计了以下几个关键模块的程序:1. 初始化模块:设置输入输出口和计时器的初始化参数;2. 灯光控制模块:根据设定的时间参数控制红绿灯的亮灭;3. 传感器检测模块:检测输入口传感器的状态,根据情况进行手动控制或自动切换;4. 主循环模块:通过轮询的方式检测传感器状态和计时器中断,根据情况调用相应的模块。
4.3 测试与效果我们进行了一系列的测试,包括自动切换时间的调节、传感器检测功能的测试和手动控制功能的测试。
经过测试,我们的系统能够根据设定的时间参数自动切换红绿灯的状态,并能够根据传感器检测到的情况进行手动控制。
单片机十字路口红绿灯课程设计
单片机十字路口红绿灯课程设计# 十字路口红绿灯课程设计## 引言红绿灯是城市交通管理中不可或缺的组成部分,它的作用是调节车辆和行人的通行顺序,确保交通流畅和安全。
在本文中,我们将介绍一个基于单片机的十字路口红绿灯的课程设计。
## 设计目标本课程设计旨在通过实际的红绿灯控制系统,帮助学生深入理解红绿灯的工作原理和控制方法。
具体设计目标如下:1. 使用单片机控制红绿灯的亮灭状态;2. 实现车辆与行人的优先级控制;3. 通过状态监测和切换,模拟真实的交通流程;4. 设计用户友好的操作界面,方便调试和操作。
## 设计方案我们选择使用Arduino开发环境和一块Arduino开发板来实现该红绿灯控制系统。
我们将在Arduino上编写程序来控制红绿灯的亮灭状态,并设计一个简单的电路板连接红绿灯和Arduino开发板。
设计方案的主要步骤如下:1. 硬件准备:准备一个Arduino开发板、适用于Arduino的红绿灯模块、杜邦线等硬件设备。
2. 硬件连接:将红绿灯模块与Arduino开发板连接,确保板上的LED指示灯能够正确控制红绿灯。
3. 程序编写:打开Arduino开发环境,编写程序来控制红绿灯的亮灭状态。
根据设计目标,程序需要实现状态切换和优先级控制。
4. 软件调试:将编写好的程序上传到Arduino开发板上,并通过串口监视器进行调试。
确保程序能够正确地控制红绿灯状态。
5. 交通流程模拟:结合切换信号状态的情况,设计一份交通流程表,模拟不同车辆和行人流量的情况。
通过调整红绿灯的切换时间和优先级,实现模拟的交通流程。
## 课程实施本课程设计适用于大学通信工程、电子工程等相关专业课程。
实施课程的主要步骤如下:1. 理论讲解:通过教师的讲解,介绍红绿灯的工作原理、常见的控制方法和相关的交通流量控制理论。
2. 实验指导:教师向学生介绍硬件准备、硬件连接和程序编写的基本知识,并给予指导。
3. 设计实施:学生根据指导,独立或小组完成实验设计和硬件连接,并编写控制程序。
单片机十字路口红绿灯课程设计
单片机十字路口红绿灯课程设计单片机十字路口红绿灯课程设计引言:红绿灯是交通管理的重要组成部分,合理的红绿灯设置能够有效地控制交通流量,提高道路交通的安全性和流畅性。
本文将设计一个基于单片机的十字路口红绿灯控制系统。
一、设计思路1. 硬件设计:本次设计中需要使用的硬件主要有:单片机、交通信号灯LED灯、按钮等。
其中,单片机作为主控制器,通过控制LED灯的亮灭来控制红绿灯的切换;按钮用于模拟车辆驶过触发红绿灯变换的情况。
2. 软件设计:软件设计主要包括两个方面:红绿灯状态控制和红绿灯切换算法。
红绿灯状态控制:通过编程控制LED灯的亮灭,分别代表红、黄、绿灯的状态。
按照交通规则,红灯亮时其他方向为绿灯,绿灯亮时其他方向为红灯,黄灯为过渡信号。
红绿灯切换算法:本设计采用时间片轮转的算法来实现红绿灯的切换。
设定每个方向的绿灯亮的时间为一定的时长,超过时长后按照顺时针方向切换到下一个方向亮绿灯。
二、实验流程1. 初始化:设置单片机引脚和中断,初始化红、黄、绿灯的LED灯。
2. 设置定时器:通过定时器控制红绿灯的切换。
使用定时器中断来触发红绿灯状态的变化。
3. 设置按键中断:通过按键中断模拟车辆行驶的情况,触发红绿灯的变化。
4. 程序循环执行:在主程序中循环执行红绿灯的状态控制和按键的检测。
根据当前的状态控制红绿灯的亮灭,并周期性地切换红绿灯的状态。
三、实验结果经过实验验证,本设计能够正常地控制红绿灯的切换。
车辆行驶到红绿灯路口时,按下按钮即可模拟车辆通过,触发相应方向红绿灯的切换。
四、设计总结本次课程设计基于单片机实现了十字路口红绿灯的控制系统,通过对红绿灯状态的控制和红绿灯切换算法的设计,实现了交通信号的准确控制。
该设计具有实验性和教育性,能够提高学生对单片机和交通信号控制的实际操作能力和理论理解能力。
同时,本设计可以进一步拓展,加入更多的功能和指标,以适应不同的交通场景和要求,提高交通管理的效率和智能化水平。
单片机红绿灯设计理念
单片机红绿灯设计理念单片机红绿灯设计理念随着科技的不断发展,人们的生活水平不断提高,城市交通问题日益突出,特别是交通拥堵问题。
为了改善城市交通状况,提高交通效率,红绿灯作为城市交通信号的重要组成部分,起到了关键的作用。
为了更好地满足城市交通管理的需要,我设计了一种基于单片机的红绿灯系统。
在设计红绿灯系统时,我有以下几个理念:高效性、智能化和节能环保。
高效性是设计红绿灯系统的核心理念之一。
我采用了单片机进行控制,通过准确的定时和灵活的信号切换,确保交通信号的准确传递和交通流畅。
传统红绿灯系统通常采用定时控制,无法根据实际交通状况进行灵活调整,容易造成交通拥堵。
而我的设计能够根据交通流量和车辆行驶速度进行智能调整,根据需求调整红绿灯信号的时长,使交通流畅,减少拥堵。
智能化是设计红绿灯系统的另一个重要理念。
我利用单片机的功能,通过计算机视觉技术进行车辆检测和识别。
通过在路口安装摄像头,实时获取车辆信息,利用算法对车流量进行统计和分析,以实现对红绿灯信号的智能控制。
当交通流量较大时,红灯时长会相应增加,以保证交通的顺畅;当交通流量较小时,绿灯时长会相应增加,减少等待时间,提高交通效率。
节能环保是我的设计理念的重要组成部分。
我采用了LED灯作为红绿灯的光源,与传统的白炽灯相比,LED灯更加节能环保。
LED灯具有节能、寿命长和较低的功耗特点,能够有效地减少能源消耗和排放。
而且,LED灯的亮度和色彩可调,可以根据不同的时间段和交通需求进行调整,达到节能和合理利用资源的目的。
总之,我的红绿灯系统设计具有高效性、智能化和节能环保的特点,能够提高交通流畅性,减少交通拥堵,提高城市交通运行效率。
我相信,这一设计理念的应用将为城市的发展和人民的生活质量带来更多的便利和舒适。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
西安航空职业技术学院毕业设计(论文)任务书题目:基于单片机的红绿灯设计任务与要求:交通信号灯能够控制东西、南北两个方向的交通,红绿黄灯用对应颜色的发光二极管代替; 用四个2位数码管分别显示东、南、西、北方向的通行时间,东西或南北通行时间为30秒,红绿灯切换中间黄灯闪烁5秒时间:2013年9月1日至2013年11月1日共8周所属系部:自动化工程系学生姓名:学号: 11专业:生产过程自动化指导单位或教研室:计算机控制教研室指导教师:职称:助教西安航空职业技术学院制毕业设计(论文)进度计划表摘要在日常生活中,交通灯作为管理交通、调协车辆的一个便捷的手段,起着很大的作用。
各种交通工具、行人都要根据交通灯的变化来决定是否前行,通行的时间的规定协调了它们的步伐,极大的减少了由于交通混乱引起的各种事故的发生。
因此,一个完善的交通系统中,交通灯是必不可少的设备,一个完善的交通灯程序会更有效的管理当前道路中出现的实际情况,使车辆、行人的行进变得更顺畅、更和谐。
随着我国国民经济的快速发展,我国机动车辆发展迅速,而城镇道路建设由于历史等各种原因相对滞后,交通拥挤和堵塞现象时常出现。
如何利用当今计算机和自动控制技术,有效地疏导交通,提高城镇交通路口的通行能力,减少交通事故是很值得研究的一个课题。
目前,国内的交通灯一般设在十字路口,在醒目位置用红、绿、黄三颜色的指示灯加上一个倒计时的显示器来控制行车。
关键字:交通灯;单片机;MSC-51;计时AbstractIn daily life , traffic lights as traffic management , co-ordination of the vehicle a convenient means , plays a big role . Various modes of transport , pedestrians should be based on the traffic lights change to decide whether to move forward, the passage of time coordinating their pace required , greatly reducing the traffic chaos caused by various accidents. Therefore, a comprehensive transportation system, traffic lights are essential equipment , a complete traffic lights would be more effective in the management of the current road situation occurs , the vehicle , a pedestrian road becomes smoother and more harmonious .With China's rapid economic development, China's rapid development of motor vehicles , while the urban road construction due to historical and other reasons is lagging behind, traffic congestion and jams often occur . How to take advantage of today's computers and automatic control technology, effective flow of traffic, improve urban traffic junction capacity and reduce traffic accidents is a topic worthy of study . At present , the domestic traffic lights generally located at the crossroads, prominently with red , green and yellow three color LED display with a countdown to control traffic.Key words:traffic light;SCM;MSC-51;timing目录1绪论 (1)1.1单片机的发展 (1)1.2单片机的定义 (2)1.3单片机的特点 (2)1.4单片机的应用领域 (3)2任务分析与设计思路 (5)2.1任务分析 (5)2.1.1本次设计要求 (5)2.2设计思路 (6)3总体设计 (7)3.1单片机内部资源分布图 (7)3.2单片机交通控制系统的基本构成及原理 (8)3.3软件结构框图 (8)3.4软硬件分工 (9)4详细设计 (10)4.1设计电路 (10)4.2交通灯电路 (10)4.2.1数码管的工作原理 (12)4.2.2 I/O口扩展 (13)4.2.3单片机的RP1 (13)4.2.4 单片机硬件结构 (14)4.3软件框图 (16)4.3.1主程序流程图 (16)4.3.2显示子程序流程图 (17)附录 (19)结束语 (19)谢辞 (26)参考文献 (27)1绪论在城市能很明显的感受到交通的日益拥堵,各种各样的问题都会出现在马路上,像行人穿马路,车辆的行进,都少不了交通灯的指挥,可以说如果没有了交、通灯,交通将会瘫痪。
所以交通灯有着不可或缺的重要地位。
1.1单片机的发展单片机诞生于20世纪70年代末,经历了SCM、MCU、SoC三大阶段。
SCM即单片微型计算机(Single Chip Microcomputer)阶段,主要是寻求最佳的单片形态嵌入式系统的最佳体系结构。
在开创嵌入式系统独立发展道路上,Intel公司功不可没。
MCU即微控制器(Micro Controller Unit)阶段,主要的技术发展方向是:不断扩展满足嵌入式应用时,对象系统要求的各种外围电路与接口电路,突显其对象的智能化控制能力。
它所涉及的领域都与对象系统相关,因此,发展MCU 的重任不可避免的落在电气、电子技术厂家。
从这一角度来看,Intel逐渐淡出MCU的发展也有其客观因素。
在发展MCU方面,最著名的厂家当数Philips 公司。
Philips公司以其在嵌入式应用方面的巨大优势,将MCS-51从单片微型计算机迅速发展到微控制器。
因此,当我们回顾嵌入式系统发展道路时,不要忘记Intel和Philips的历史功绩。
单片机是嵌入式系统的独立发展之路,像MCU阶段发展的重要因素,就是寻求应用系统在芯片上的最大化解决;因此,专用单片机的发展自然形成了SoC 化趋势,随着微电子技术、IC设计、EDA工具的发展,基于SoC的单片机应用系统设计会有较大的发展。
因此,对单片机的理解可以从单片微型计算机、单片微控制器延伸到单片应用系统。
单片机作为微型计算机的一个重要分支,应用面很广,发展很快。
自单片机诞生至今,已发展为上百种系列的近千个机种单片微型计算机是微型计算机的一个重要分支,也是颇具生命力的机种。
单片机微型计算机简称单片机,特别适合与控制领域,故又称为微控制器。
通常,单片机是由单块集成电路芯片构成,内部包含有计算机的基本功能部件;中央处理器、存储器和I/O接口电路等。
因此,单片机只需要和适当的软件及外部设备相结合,便可成为一个单片机控制系统。
单片机的发展分为4个阶段:第一阶段(1974-76年):单片机初级阶段。
因为受工艺限制,单片机采用单片的形式而且功能比较简单。
例如美国仙童公司生产的F8单片机,实际上只包括了8位CPU,64个字节的RAM和2个并行接口。
第二阶段(1976-78年):低性能单片机阶段。
以Intel公司生产的MCS-48系列单片机位代表,该系列单片机片内集成有8位CPU,8位定时器/计数器,并行I/O接口,RAM和ROM容量较小,且寻址范围不大与4KB。
第三阶段(1978-83年):高性能单片阶段。
这个阶段推出的单片机普遍带有串行接口。
多级中断系统,16位定时器/计数器,片内ROM,RAM容量加大,且寻址范围可达64KB,有的片内还带有A/D转换器。
第四阶段(1983至今):8位单片机巩固发展以及16位单片机,32位单片机推出阶段。
此阶段的主要特征是:一方面发展16位单片机,32位单片机及专用型单片机。
1.2单片机的定义单片机是指一个集成在一块芯片上的完整计算机系统。
尽管他的大部分功能集成在一块小芯片上,但是它其有一个完整计算机所需要的大部分部件:CPU、内存、内部和外部总线系统,目前大部分还会具有外存。
同事集成诸如通讯接口、定时器、实时时钟等外围设备。
而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。
单片机也被称为微控制器(Micro Controller),是因为它最早被用在工业控制领域。
单片机有芯片内仅有CPU的专用处理器发展而来,最早的设计理念是通过将大量外围设备和CPU 集成在一个芯片中,使计算机系统更小、更容易集成于复杂而对体积要求严格的控制设备忠。
INTEL的Z80是最早按照这种思想设计出的处理器,从此以后,单片机和专用处理器的发展便分道扬镳。
1.3单片机的特点单片机是以工业测控对象、环境、接口特点出发向着增强控制功能,提高工业环境下的可靠性方向发展,主要特点如下:(1)种类多,型号全很多单片机厂家逐年扩大适应各种需要,有针对性的推出一系列型号产品,是系统开发工程师有很大的选择余地。
大部分产品有较好的兼容性,保证了以开发产品能顺利移植,较容易的是产品进行升级代换。
(2)提高性能,扩大容量,性能价格比高集成度已经达到300万个晶体管以上,总线速度达到数十微秒到几百纳秒,指令执行周期已经达到几微妙到数十纳秒,以往片外XRAM现已在物理上存入片内,ROM容量已经扩充达32K,64K,128K以致更大的空间。
价格从几百到几元不等。
(3)增加控制功能,向真正意义上的‘单片’机发展把原本是外围接口芯片的功能集成到一块芯片内,在一块芯片中构造了一个完整的功能强大的微处理应用系统。
(4)低功耗现在新型单片机的功耗越来越小,供电电压从5V降低到了3.2V,甚至1V,工作电流从mA降到uA级,gz2频率从十几兆可编程到几十千兆赫。
特别是很多单片机都设置了多种工作方式,这些工作方式包括等待、暂停、睡眠、空闲、节电等。
