单片机控制的红绿灯设计
单片机交通灯控制设计演示
单片机交通灯控制设计演示交通灯控制是单片机在交通管理中应用的重要内容之一、在城市交通中，为了确保交通流畅和交通事故的发生率降低，交通灯控制系统的设计和实现必不可少。
本文将介绍一个基于单片机的交通灯控制设计演示。
一、系统设计目标：本交通灯控制系统旨在模拟城市交通灯的工作过程，并能够根据交通流量和道路情况自动调整信号灯的状态，实现交通的有序进行。
二、系统硬件设计：本系统的硬件设计主要包括单片机、红绿灯模块、人车检测模块和显示屏等。
1.单片机：采用常用的微控制器STC89C52作为主控制器，具有较强的计算和控制能力。
2.红绿灯模块：使用LED灯作为红绿灯的信号灯，分别用红色、黄色和绿色的LED灯表示红灯、黄灯和绿灯的状态。
3.人车检测模块：通过红外传感器检测车辆和行人的存在，从而实现交通流量的感知和控制。
4.显示屏：用于显示交通灯的状态和交通流量等信息。
三、系统软件设计：本系统的软件设计主要包括单片机程序和相应的数据处理算法。
1.单片机程序：通过单片机程序控制红绿灯模块的状态和显示屏的显示内容。
程序根据不同的交通流量和道路情况，自动调整交通灯的周期和相位。
2.数据处理算法：通过红外传感器获取的车辆和行人信息，根据一定的算法进行处理并判断交通流量的大小。
根据判断结果，调整交通灯的状态和相位。
四、系统工作流程：1.初始化：启动系统时，进行硬件设备的初始化和相应的参数设置。
2.感知交通流量：红外传感器周期性地检测车辆和行人的存在，并将感测到的信息传输到单片机。
3.交通流量处理：通过数据处理算法，对传感器获取的信息进行处理和判断，得出当前的交通流量情况。
4.灯光控制：根据交通流量情况，单片机程序控制红绿灯模块的状态和显示屏的显示内容。
5.循环运行：以上步骤循环运行，实现交通灯的自动调整和交通流量的感知。
五、系统演示：在演示过程中，模拟车辆和行人的存在，通过手动模拟红外传感器获取相应的信息，然后系统根据模拟的信息进行交通灯的控制。
基于单片机的交通信号灯的控制系统设计
基于单片机的交通信号灯的控制系统设计交通信号灯是城市交通管理中非常重要的一部分，它通过灯光信号来指示道路上车辆和行人的行动。
基于单片机的交通信号灯控制系统可以实现对交通信号的自动控制，并能根据实际交通情况和时间变化进行灵活调整，提高道路交通的效率和安全性。
1.系统设计需求分析：
-实现红、黄、绿三种信号灯的循环显示，时间可设定；
-根据实际交通情况和时间变化，动态调整红、黄、绿三种信号灯的显示时间；
-配备感应器，检测行人和车辆的存在，根据情况自动调整信号灯时间。
2.系统硬件设计：
-选择合适的单片机，如AT89C52；
-使用LED灯作为信号灯显示器件；
-选择适当的传感器，如红外传感器用于检测行人，光敏电阻用于检测车辆；
-选择适当的电路板进行连接。
3.系统软件设计：
-编写单片机的控制程序，实现红、黄、绿三种信号灯的循环显示；
-设定初始的信号灯显示时间；
-利用定时器和中断控制程序，实现对信号灯显示时间的控制，可以根据设定的时间进行调整；
-设定感应器的检测程序，当检测到行人或车辆时，调整信号灯显示时间。
4.系统工作流程：
(1)初始化系统，设定初始的信号灯显示时间；
(2)通过定时器和中断控制程序实现循环显示红绿黄信号灯；
(3)检测行人和车辆的存在，根据情况调整信号灯显示时间；
(4)循环执行步骤2和步骤3，实现自动控制交通信号灯。
5.系统优化方案：
-根据实际交通数据和研究结果，优化信号灯显示时间；
-利用流量监测技术，实时监测道路交通情况，进一步优化信号灯的控制策略；
-可以加入数据通信模块，将采集到的交通数据上传到中央交通管理系统，实现更智能化的交通信号灯控制。
51单片机红绿灯设计报告
51单片机红绿灯设计报告一、设计目的在交通管理中，红绿灯是一种重要的交通设施，能够有效地控制交通流量，保证道路交通的安全和顺畅。
本设计旨在使用51单片机实现一个红绿灯控制系统，通过控制红绿灯的状态来实现交通信号控制。
二、系统设计1.设计原理红绿灯控制系统分为两种模式：定时模式和交通流量感应模式。
在定时模式下，红绿灯会按照预设的时间间隔循环切换；在交通流量感应模式下，通过传感器检测车辆的流量来实现智能控制。
2.硬件设计本设计采用51单片机作为控制核心，配合电路部件包括红绿灯LED 灯、传感器等。
51单片机通过IO口控制LED灯的状态，同时接收传感器信号用于交通流量感应模式。
3.软件设计软件设计主要包含控制程序和交通流量感应算法。
控制程序通过定时器产生中断来实现定时模式下红绿灯的切换；交通流量感应算法通过读取传感器信号来判断是否有车辆通过，进而控制红绿灯的切换。
三、系统实现1.控制程序控制程序主要实现红绿灯状态的切换，包括定时模式和交通流量感应模式的切换逻辑。
在定时模式下，通过定时器中断来实现红绿灯的周期性切换；在交通流量感应模式下，通过传感器信号来判断车辆的流量，并根据流量大小来调整红绿灯的状态。
2.传感器接口传感器接口用于检测车辆的流量，根据传感器的信号来实现对红绿灯状态的控制。
在系统中，传感器可以是红外传感器、光电传感器等，通过检测车辆通过时的信号变化来判断车辆的流量。
3.LED灯控制LED灯控制通过51单片机的IO口来实现，控制红绿灯的状态。
根据控制程序的逻辑，51单片机可以实现红绿灯的亮灭控制，从而实现交通信号的控制。
四、系统优化1.系统稳定性优化为了提高系统的稳定性，在设计中可以加入硬件看门狗等机制来监测系统的运行状态，确保系统正常运行。
2.智能交通流量控制在交通流量感应模式下，可以通过进一步算法优化，实现更加智能的交通流量控制，提高红绿灯的切换效率。
3.软硬件结合优化软硬件结合优化可以进一步提高系统的性能和稳定性，减少系统的延迟，提高交通信号的控制效率。

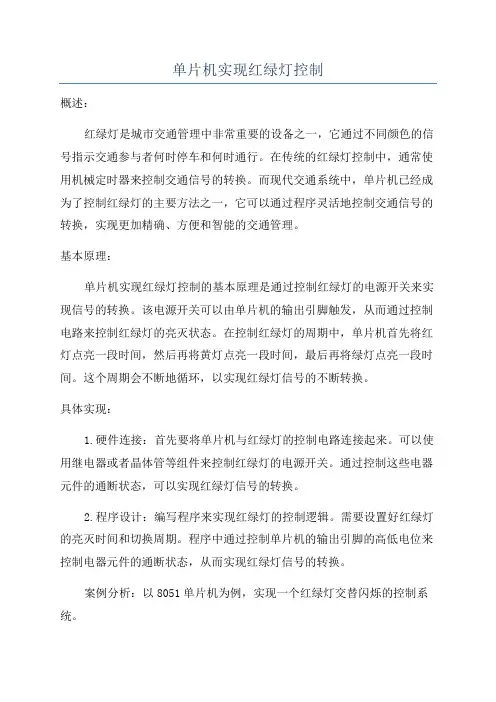

单片机实现红绿灯控制
单片机实现红绿灯控制概述：红绿灯是城市交通管理中非常重要的设备之一，它通过不同颜色的信号指示交通参与者何时停车和何时通行。
在传统的红绿灯控制中，通常使用机械定时器来控制交通信号的转换。
而现代交通系统中，单片机已经成为了控制红绿灯的主要方法之一，它可以通过程序灵活地控制交通信号的转换，实现更加精确、方便和智能的交通管理。
基本原理：单片机实现红绿灯控制的基本原理是通过控制红绿灯的电源开关来实现信号的转换。
该电源开关可以由单片机的输出引脚触发，从而通过控制电路来控制红绿灯的亮灭状态。
在控制红绿灯的周期中，单片机首先将红灯点亮一段时间，然后再将黄灯点亮一段时间，最后再将绿灯点亮一段时间。
这个周期会不断地循环，以实现红绿灯信号的不断转换。
具体实现：1.硬件连接：首先要将单片机与红绿灯的控制电路连接起来。
可以使用继电器或者晶体管等组件来控制红绿灯的电源开关。
通过控制这些电器元件的通断状态，可以实现红绿灯信号的转换。
2.程序设计：编写程序来实现红绿灯的控制逻辑。
需要设置好红绿灯的亮灭时间和切换周期。
程序中通过控制单片机的输出引脚的高低电位来控制电器元件的通断状态，从而实现红绿灯信号的转换。
案例分析：以8051单片机为例，实现一个红绿灯交替闪烁的控制系统。
以下是一个基本的程序框架：```#include <reg52.h>#define RED_LED P1#define GREEN_LED P2void delay(int ms)int i, j;for (i = 0; i < ms; i ++)for (j = 0; j < 123; j ++); void mainwhile (1)RED_LED=0;//红灯亮GREEN_LED=1;//绿灯灭delay(1000); // 延时1秒RED_LED=1;//红灯灭GREEN_LED=0;//绿灯亮delay(1000); // 延时1秒}```以上是一个简单的红绿灯控制程序，通过循环不断地点亮和熄灭红、绿灯，以实现红绿灯的闪烁效果。
基于单片机的智能交通红绿灯控制系统设计
基于单片机的智能交通红绿灯控制系统设计智能交通红绿灯控制系统是一种基于单片机的电子设备，用于智能化控制交通信号灯的工作。
本文将详细介绍如何设计一套基于单片机的智能交通红绿灯控制系统。
首先，我们需要选择适合的单片机作为控制器。
在选择单片机时，我们需要考虑其功能、性能和价格等因素。
一些常用的单片机型号有8051、AVR、PIC等。
我们可以根据具体的需求选择合适的单片机型号。
接下来，我们需要设计硬件电路。
智能交通红绿灯控制系统的硬件电路主要包括单片机、传感器、继电器和LED等组件。
传感器可以用来感知交通流量和车辆信息，继电器用于控制交通灯的开关，LED用于显示交通灯的状态。
在硬件设计中，我们需要将传感器与单片机相连接，以便将传感器获取的信息传输给单片机。
同时，我们还需要将单片机的控制信号传输给继电器和LED，以实现对交通灯的控制。
在软件设计中，我们需要编写相应的程序代码来实现智能交通红绿灯的控制逻辑。
首先，我们需要对传感器获取的信息进行处理，根据交通流量和车辆信息来确定交通灯的状态和切换规则。
例如，当交通流量较大时，可以延长绿灯亮起的时间；当有车辆等待时，可以提前切换到红灯。
此外，我们还可以在程序中添加自适应控制算法，用于根据交通流量动态调整交通灯的周期和切换时间，以进一步提高交通流量的效率和道路通行能力。
最后，我们需要将程序代码烧录到单片机中，并进行调试和测试。
在测试过程中，我们可以模拟不同的交通流量和车辆信息，以验证智能交通红绿灯控制系统的正常运行和控制效果。
综上所述，基于单片机的智能交通红绿灯控制系统设计主要包括硬件设计和软件设计两个方面。
通过合理的硬件电路设计和程序编写，可以实现对智能交通红绿灯的智能化控制，提高交通流量的效率和道路通行能力，实现交通拥堵的缓解和交通安全的提升。
51单片机红绿灯设计报告
51单片机红绿灯设计报告一、引言红绿灯是城市道路交通管理中非常重要的设备，它能够有效地控制车辆和行人的通行，维护交通秩序，提高交通效率。
本报告将介绍一种基于51单片机的红绿灯设计，利用单片机的强大功能，实现了智能化、自动化的红绿灯控制系统。
二、设计原理1.硬件设计本设计使用了51单片机，通过其IO口控制LED灯的亮灭。
红绿灯的控制通过三个IO口分别连接到红、黄、绿三个LED灯，通过控制这三个IO口的电平，实现红绿灯的切换。
2.软件设计设计中使用了C语言进行程序开发。
程序通过设置IO口的状态和延时函数，控制红绿灯的切换和延时时间。
三、电路设计1.电路图电路图给出了51单片机、LED灯和电流限制电阻之间的连接关系。
单片机的P1口连接到红、黄、绿三个LED灯上，通过改变P1口的电平，控制LED的亮灭。
2.电路元件说明-51单片机：中央处理器，负责控制整个系统的运行和信号的处理。
-LED灯：用于显示红、黄、绿三种不同的状态。
-电流限制电阻：用于限制电流大小，保护51单片机和LED灯。
四、程序设计程序设计中，通过无限循环实现红绿灯系统的连续运行，程序中设置了红绿灯切换的时间间隔和黄灯亮灭的时间间隔。
五、实验结果经过测试，本设计能够正常地实现红绿灯的切换，各种状态都能够正确显示。
红灯亮10秒，黄灯亮3秒，绿灯亮15秒，然后循环重复。
六、总结本设计利用51单片机的强大功能，实现了红绿灯的自动切换。
通过控制IO口的电平和延时函数，能够实现红绿灯的各种状态的切换。
该设计简单、实用、可靠，适用于城市交通管理中的红绿灯设备。
单片机红绿灯课程设计
单片机红绿灯课程设计一、课程目标知识目标：1. 让学生理解单片机的基本原理，掌握红绿灯控制流程；2. 使学生掌握单片机编程的基本语法和逻辑结构；3. 让学生了解红绿灯在实际交通中的应用和意义。
技能目标：1. 培养学生运用单片机进行红绿灯控制程序编写的能力；2. 培养学生动手实践、调试程序的能力；3. 培养学生团队协作、沟通表达的能力。
情感态度价值观目标：1. 培养学生对单片机及编程的兴趣，激发学习热情；2. 培养学生严谨、细心的学习态度，提高问题解决能力；3. 培养学生遵守交通规则，关爱生命，关注社会发展的意识。
课程性质：本课程为实践性较强的课程，注重理论知识与实践操作的结合。
学生特点：学生具备一定的电子技术基础，对单片机有一定了解，喜欢动手实践。
教学要求：结合课本内容，注重理论与实践相结合，培养学生实际操作能力和团队协作能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 理论知识：（1）单片机基本原理及结构；（2）编程语言基础，如C语言；（3）红绿灯控制流程及逻辑设计；（4）交通规则及红绿灯的实际应用。
2. 实践操作：（1）单片机编程环境搭建；（2）编写红绿灯控制程序；（3）电路连接与调试；（4）团队协作，完成红绿灯控制系统设计。
教学大纲安排：1. 第一周：介绍单片机基本原理、结构及编程语言基础；2. 第二周：学习红绿灯控制流程及逻辑设计；3. 第三周：实践操作，搭建编程环境，编写控制程序；4. 第四周：电路连接与调试，优化程序；5. 第五周：团队协作，完成红绿灯控制系统设计，总结与展示。
教材章节及内容：1. 课本第1章：单片机原理及结构；2. 课本第2章：C语言编程基础；3. 课本第3章：单片机控制流程及逻辑设计；4. 课本第4章：实践操作及项目案例。
教学内容确保科学性和系统性，注重理论与实践相结合，使学生能够全面掌握单片机红绿灯控制技术。
三、教学方法1. 讲授法：针对单片机基本原理、编程语言基础等理论知识，采用讲授法进行教学。
基于单片机的交通信号灯设计
基于单片机的交通信号灯设计交通信号灯是城市道路交通管理的重要组成部分，通过控制交通信号灯的亮灭顺序，可以有效地调控车辆和行人的通行，保证道路的交通流畅和安全。
本文将介绍基于单片机的交通信号灯设计。
一、设计目标本设计的目标是利用单片机控制交通信号灯的亮灭顺序，并根据交通状况进行动态调控，以提高道路通行效率和安全性。
二、硬件设计硬件设计包括交通信号灯、单片机、红外传感器等。
1.交通信号灯：根据道路情况选择适当的信号灯布局，一般包括红灯、黄灯和绿灯。
2.单片机：选用一款具有较好性能和稳定性的单片机，如STC89C513.红外传感器：用于检测车辆和行人的存在，以及计算通过时间。
三、软件设计软件设计分为信号灯控制程序和调控算法设计。
1.信号灯控制程序：根据信号灯的布局和时序要求，编写程序实现交通信号灯的亮灭控制。
通过单片机的输出口控制灯的状态切换，可以使用各种延时函数来控制各个灯的亮灭时间。
2.调控算法设计：根据交通状况和道路拥堵情况进行调控。
可以通过红外传感器检测车辆和行人的存在与否，并计算通过时间。
根据不同的情况，编写算法来动态调节交通信号灯的亮灭顺序和时间。
例如，当有车辆和行人需要通行时，可以延长绿灯时间；当一些方向车辆较多时，可以调节配时绿灯的时间比例。
四、系统功能设计完成后的交通信号灯系统具备以下功能：1.自动控制：根据预设的时序和调控算法，系统能够自动控制交通信号灯的亮灭。
2.动态调控：根据红外传感器检测到的交通状况和拥堵情况，系统能够动态调控信号灯的亮灭顺序和时间，以提高道路通行效率。
3.人工干预：在需要进行维护或出现特殊情况时，可以通过人机交互界面对信号灯进行手动控制。
4.报警功能：当交通信号灯系统出现故障时，系统能够及时报警，以提醒维修人员进行处理。
五、系统优势与传统的交通信号灯相比1.灵活性更高：通过单片机的程序设计，交通信号灯可以根据交通状况进行动态调控，提高道路通行效率。
2.可靠性更强：采用单片机控制，系统工作稳定可靠，可避免由于传统信号灯老化等原因导致的故障。
单片机课程设计指导-红绿灯控制
单片机课程设员及准备工作： 3学时
总体方案设计：
6学时
硬件设计：
9学时
软件设计：
9学时
撰写设计报告：
3学时
答辩与总结：
2学时
回目录
三、基本要求
1、课程设计的基本要求 单片机课程设计的主要内容包括：理论设计撰写设计报
告等。其中理论设计又包括选择总体方案，硬件系统设计、 软件系统设计；硬件设计包括单元电路，选择元器件及计 算参数等；软件设计包括模块化层次结构图，程序流程图。 程序设计是课程设计的关键环节。课程设计的最后要求是 写出设计总结报告，把理论设计内容进行全面的总结，把 实践内容上升到理论高度。
回目录
·显示程序模块：完成12个发光二极管 （实际上只需驱动6个）和4个LED数码管的 显示驱动。
·键盘扫描程序模块：判断是否有键按下， 并求取键号。
回目录
3、硬件设计
根据设计要求，交通灯控制系统的硬件由8位单片 机、4个数码管及其驱动电路、12个三色LED指示灯及其 驱动电路、键盘（3个程序键）、电源电路等组成。可 以参照图1.2所示的方框图进行设计。
回目录
3）键盘系统：一个非程序按键：系统复位 键。
4）电源供电系统：本系统采用220V电源供 电，应设计相应的稳压电源电路。但课程设 计受时间限制，也可采用现成的5V直流稳压 电源供电，这样可以节约设计时间、简化设 计过程。
回目录
(2) 本系统的工作流程： 1）接通电源时或系统复位后，系统
按程序给定的时间工作，即南北向通行40 秒，东西向通行40秒，黄灯亮5秒，工作 模式如表1.1所示。首先南北向通行，然 后东西向通行，如此循环。
硬件设计的要求： （1）确定元器件的型号及参数。 （2）用PROTEL画出完整的原理图。 （3）列出元器件清单。
基于单片机的交通信号灯控制系统设计
基于单片机的交通信号灯控制系统设计
1. 系统设计目标
设计一个基于单片机的交通信号灯控制系统，实现不同方向车辆和行人的交通规划。
2. 系统硬件设计
硬件组成：单片机、LED灯、电源、电阻、电容等。
系统结构：
- 单片机通过IO口控制LED灯显示红、黄、绿三种状态。
- 通过数码管和按钮实现人行道倒数计时和手动切换信号灯的功能。
- 通过外部输入检测传感器实现车辆和行人的检测。
- 接口技术：USB、串口通讯。
3. 系统软件设计
软件设计流程：
- 初始化IO口、定时器等资源。
- 通过程序控制LED灯的开关。
- 利用定时器完成各个状态的时长控制，将绿灯、黄灯和红灯的切换时间控制在合理的范围内。
- 通过IO口读取外部传感器的状态，确定行人和车辆的状态并作出相应的反应。
- 实现手动切换信号灯的功能，红色按钮为停止键，绿色按钮为启动键，通过按照不同的指令来切换信号灯状态。
- 显示人行道倒数计时的时间，可通过数码管显示。
以上就是基于单片机的交通信号灯控制系统的设计。
需要注意的是，在实际的应用中还需要考虑人车流量、路口情况等因素，获得更可靠的结果。
单片机控制红绿灯系统方案
一、方案论证1.1 设计任务设计基于单片机的智能交通灯控制系统，需要通过按钮或遥控器设置系统参数。
系统运行时，可通过数码管或点阵发光管显示“倒计时等信息”。
设计应考虑交通灯控制的难易程度。
操作和智能。
硬件基于单片机最小系统设计，软件采用汇编语言或C语言设计。
通过本次设计，培养学生分析和解决问题的能力，掌握Mcs51单片机的软硬件设计方法，从而将所学的理论知识应用到实践中，为社会在未来的发展打下良好编制依据。
未来。
东西（A）和南北（B）的主干道在一个路口相交，每条主干道都有一组红、黄、绿三个指示灯，用于引导车辆和行人安全通过。
红灯亮时禁止通行，绿灯亮，黄灯亮时车辆和行人小心通过。
红灯设计为45秒，绿灯为40秒，黄灯为5秒，黄灯亮时蜂鸣器响。
1.2 程序介绍采用子模块设计思想，程序设计和实现的基本思想是计数器，选择单片机，其部分是计数，即十六进制计数器。
模块化后通过设置或程序清零来实现状态转换，因为每个模块的计数不一样。
这里的模块是通过预设数量和计数器计数来实现的。
因此，有必要考虑增加一个集号模块。
其主要功能细分为，对应不同的状态输入状态下一个状态的预设编号，例如图中的通道A和通道B，分别是副通道的编号选择和主通道的编号选择，分别。
2、红绿灯系统硬件设计2.1 单片机概述单片机由五个基本部分组成：运算器、控制器、存储器、输入设备和输出设备。
单片机将运算器、控制器、少量内存、最基本的输入输出端口电路、串口电路、中断和定时电路集成在一个芯片上，体积有限。
通常，单片机由单个集成电路芯片组成，其中包含计算机的基本功能部件：中央处理器、存储器和I/O接口电路。
因此，单片机只需与适当的软件和外部设备相结合，即可成为单片机控制系统。
2.2 系统配置一块电路板，一个AT89S51单片机，两个7448芯片，八个七段数码管。
6个LED（2个绿色，2个红色，2个黄色），20个100欧姆电阻，2个按钮，2个开关，2个51K欧姆电阻，1个5V稳定电源，3个电容。
单片机交通灯控制系统的设计
单片机交通灯控制系统的设计交通灯控制系统是城市交通中至关重要的一环，它通过控制红绿灯的亮灭来指示不同方向的车辆和行人是否可以通行。
单片机作为一种集成度高、功耗低、性能稳定的微控制器，可以用于设计交通灯控制系统。
一、系统设计要求：1.红绿灯的亮灭时间按照交通规则和实际情况来设定；2.红绿灯的切换需要考虑交通流量和优先级等因素；3.可以手动或自动控制交通灯；4.反应灯光状态的显示器。
二、硬件设计：1.选择适当的单片机芯片，考虑到交通灯控制系统的实时性和稳定性，可以选择性能较好的51系列单片机；2.使用相关的外设电路，如指示灯、按键开关、数码管等，与单片机进行连接。
三、软件设计：1.交通灯状态控制：使用定时器来控制红绿灯的亮灭时间。
可以设置多个定时器来实现不同方向的交通灯状态控制，比如东西方向的红绿灯和南北方向的红绿灯可以使用两个定时器进行控制；2.交通灯切换控制：根据交通流量和优先级设定，使用条件语句和循环语句来控制红绿灯的切换；3.手动控制：通过按键开关来实现手动控制交通灯，按下不同的按键可以切换不同的交通灯状态；4.自动控制：通过传感器来获取交通流量信息，使用算法进行分析和判断，控制交通灯与规定的红绿灯切换时间进行同步；5.显示器控制：使用数码管或液晶显示屏等设备，显示当前交通灯的状态，方便交通参与者了解当前通行情况。
四、系统功能拓展：1.添加语音提示功能，例如在交通灯变换过程中通过语音向行人和驾驶员发出提示让其注意交通安全；2.添加违规报警功能，当有车辆闯红灯时触发警报，提醒交通违规者；3.添加远程监控和控制功能，通过网络连接，可以实现对交通灯系统进行远程管理；4.添加紧急事件处理功能，如应急车辆通行时，交通灯系统可以根据特定信号将其优先通行。
综上所述，单片机交通灯控制系统的设计需要综合考虑硬件和软件的因素，它主要包括红绿灯状态控制、红绿灯切换控制、手动和自动控制、显示器控制等功能。
此外，还可以拓展功能，提高系统的智能化和人性化，以更好地满足城市交通的需求。
单片机的简单交通灯控制设计
单片机的简单交通灯控制设计单片机交通灯控制系统是一种常见的嵌入式系统设计，主要用于模拟和控制交通灯的运行状态。
本文将介绍一个简单的单片机交通灯控制设计方案，包括硬件和软件设计。
硬件设计部分：硬件设计主要包括电路设计和电气元件的选型。
以下是一个简单的交通灯控制电路设计方案：1.单片机：选择一款适合的单片机，如STC89C52、这款单片机具有丰富的IO口和定时器功能，适用于本项目的设计。
2.交通灯：选择适当的LED灯作为交通灯的显示元件。
根据国家标准，交通灯应包括红灯、黄灯和绿灯。
我们可以选择不同颜色的LED灯作为对应的交通灯。
3.按钮开关：选择一个按钮开关作为触发器，用于手动切换交通灯的状态。
4.电路连接：将单片机的IO口与LED灯和按钮开关连接，并使用合适的电阻和电容等元件进行电路隔离和电压稳定。
软件设计部分：软件设计主要包括单片机程序的编写和逻辑控制的实现。
以下是一个简单的交通灯控制软件设计方案：1.系统初始化：初始化单片机的IO口，设置为输入或输出状态。
初始化定时器和中断，为后面的交通灯定时控制做准备。
2.交通灯状态控制：通过逻辑控制，确定交通灯的状态和切换条件。
一般情况下，交通灯的状态包括红灯、黄灯和绿灯。
通过改变IO口的电平状态，实现交通灯的显示控制。
3.按钮检测：通过轮询或中断方式，检测按钮开关的状态。
当按钮按下时，触发交通灯的状态切换。
4.定时控制：利用定时器的计数功能，控制交通灯的显示时间和状态切换的时机。
例如，红灯显示10秒，黄灯显示3秒，绿灯显示15秒等。
5.状态切换：根据按钮开关的触发和定时器计数的结果，切换交通灯的状态。
例如，当红灯显示10秒后，切换到黄灯；当黄灯显示3秒后，切换到绿灯。
通过以上的硬件和软件设计，我们可以实现一个简单的单片机交通灯控制系统。
当按钮按下时，交通灯的状态将按照预设的顺序进行切换。
同时，交通灯的亮灭时间也可以通过定时器控制，以符合实际交通灯的运行规律。
基于单片机的交通灯控制系统的设计方案
设计一个基于单片机的交通灯控制系统可以帮助实现交通信号灯的自动控制，提高交通效率和安全性。
以下是一个简要的设计方案：设计方案概述该系统基于单片机（如Arduino、STM32等）实现交通灯的控制，包括红灯、黄灯、绿灯的切换以及定时功能。
通过传感器检测车辆和行人的情况，系统可以根据实际交通情况智能地调整交通灯的状态。
系统组成部分1. 单片机控制模块：负责接收传感器信号、控制交通灯状态，并实现定时功能。
2. 传感器模块：包括车辆检测传感器和行人检测传感器，用于感知交通情况。
3. LED灯模块：用于显示红灯、黄灯、绿灯状态。
4. 电源模块：为系统提供稳定的电源供电。
工作流程1. 单片机接收传感器信号，监测车辆和行人情况。
2. 根据监测结果，控制交通灯状态的切换：红灯亮时其他灯灭，绿灯亮时红灯和黄灯灭，黄灯亮时其他灯灭或闪烁。
3. 实现交通灯状态的定时切换：设定各个灯的持续时间，保证交通信号的周期性切换。
系统特点1. 智能化控制：根据实时交通情况自动调整交通灯状态，提高交通效率。
2. 节能环保：通过定时控制，减少交通信号灯的能耗。
3. 可靠性：采用单片机控制，系统运行稳定可靠。
可扩展功能1. 远程监控：添加通讯模块，实现对交通灯系统的远程监控和控制。
2. 数据记录：添加存储模块，记录交通流量数据，为交通规划提供参考。
3. 多路控制：扩展系统支持多个交通路口的交通信号控制。
通过以上设计方案，可以实现基于单片机的交通灯控制系统，提升交通管理的效率和智能化水平。
设计时需注意硬件选型、软件编程和系统调试，确保系统正常运行并满足实际需求。
红绿灯单片机课程设计实验报告
红绿灯单片机课程设计实验报告引言红绿灯是交通工具行驶安全的重要标志之一，它在城市交通中起着至关重要的作用。
为了深入理解红绿灯的工作原理以及掌握单片机的编程技术，本实验设计了一个红绿灯控制系统，通过单片机来实现红绿灯的自动控制。
设计目的本实验的设计目的是通过使用单片机和相关的电路设计，实现一个能够自动控制红绿灯的系统，并能够按照交通规则进行正常的红绿灯切换。
实验内容本实验的主要内容如下：1.设计一个可以自动控制红绿灯的单片机电路。
2.编写单片机程序，实现红绿灯状态的切换。
3.进行实验验证，观察红绿灯的工作状态。
实验原理红绿灯的控制原理是通过利用单片机的IO口输出控制信号，来控制相应的LED灯的亮灭。
通过控制LED灯的亮灭顺序和时间，就可以实现红绿灯的自动控制。
本实验设计的红绿灯控制系统采用了一个三色LED灯和一个单片机。
单片机通过IO口输出不同的电平信号控制LED的亮灭，并根据一定的时间间隔进行切换。
设计步骤步骤一：搭建电路首先，需要准备一个三色LED灯和一个单片机。
将LED的三个引脚分别连接到单片机的三个IO口上。
在连接过程中，需要注意引脚的方向和连接的正确性。
步骤二：编写程序在编写程序之前，需要明确红绿灯的状态切换规则。
通常情况下，红灯亮的时间应该比绿灯亮的时间长，黄灯亮的时间则要比红灯和绿灯的时间都短。
根据这个规则，可以设计一个合适的时间间隔来控制红绿灯的切换。
接下来，使用合适的编程语言（如C语言）编写程序，通过控制单片机的IO 口输出信号来实现红绿灯的切换。
程序的核心逻辑是根据一定的时间间隔，依次将红、黄、绿三个LED灯控制引脚的电平信号进行切换。
步骤三：实验验证在编写程序后，将单片机烧录到实验板上，并连接好电路。
接通电源后，观察LED灯的状态切换情况，验证红绿灯的自动控制是否正常工作。
通过观察LED灯的亮灭情况和时间间隔，可以判断红绿灯控制系统是否按照预期工作。
实验结果经过实验验证，我们发现红绿灯控制系统能够按照一定的时间间隔进行红绿灯的切换。
单片机课程设计指导-红绿灯控制
单片机在红绿灯控制系统中的应用
控制红绿灯的切换：单片机通过编程控制红绿灯的切换，实现红绿灯的定时切换。 检测交通流量：单片机通过传感器检测交通流量，根据流量大小调整红绿灯的切换时间。 故障检测与报警：单片机实时检测红绿灯系统的运行状态，发现故障时及时报警。 联网控制：单片机可以与交通管理系统联网，实现远程控制和监控。
设计过程中遇到的问题和解决方案
设计成果展示，包括实物展示和演示效果
设计报告撰写，包括设计思路、设计过程、设计成果和总 结
团队合作精神，包括分工合作、沟通协调和团队协作
THANK YOU
汇报人：
单片机概述
单片机是一种集成 电路芯片，将微处 理器、存储器、输 入/输出接口等集 成在一起
单片机具有体积小、 功耗低、可靠性高、 编程灵活等特点
单片机广泛应用于 工业控制、家电、 汽车电子等领域
单片机编程主要使 用C语言或汇编语 言，通过编程实现 各种功能
单片机工作原理
单片机是一种集成 电路芯片，将微处 理器、存储器、输 入/输出接口等集 成在一起
自信表达：保持自信，清晰表达设计思路 和成果
回答问题：认真听取评委提问，准确回答
展示成果：展示课程设计成果，如实物、 视频等
总结反思：总结课程设计过程中的收获和 反思，提出改进建议
礼貌待人：尊重评委，保持礼貌，感谢评 委的指导
课程设计成绩评定标准
设计思路清晰，逻辑严密，推理精确
设计内容完整，包括硬件设计和软件设计
红绿灯控制系统的未来发展前景
智能化：通过AI技 术实现红绿灯的自 动调节，提高交通 效率
节能化：采用太阳 能等可再生能源， 降低能源消耗
联网化：实现红绿 灯与交通管理系统 的联网，提高交通 管理效率
单片机课程设计指导红绿灯控制
控制器：单片 机或微控制器
输入设备：传 感器，如红外 传感器、超声
波传感器等
输出设备： LED灯，用于 显示红绿灯状
态
电源：提供系 统所需的电源
电压
通信接口：用 于与上位机或 其他设备进行
通信
保护电路：如 过流保护、过 压保护等，确 保系统安全运
行
软件架构：模块化设计，易于维护和扩展 功能模块：包括交通信号灯控制、交通流量检测、交通信息发布等 通信协议：采用TCP/IP协议进行通信，保证数据传输的稳定性和可靠性 用户界面：提供友好的用户界面，方便用户进行操作和设置
特点：单片机具有体积 小、功耗低、可靠性高、 编程灵活等特点，广泛 应用于各种电子设备中。
应用领域：单片机广 泛应用于工业控制、 智能家居、汽车电子、 医疗电子等领域。
发展趋势：随着科技 的发展单片机的发展历程： 从早期的4位单片 机到现代的32位单 片机
智能交通系统：利用单片机实现交通信号控制、车辆定位、交 通信息管理等功能
添加项标题
发展趋势：随着物联网、大数据等技术的发展，单片机在智能 交通系统中的应用将更加广泛和深入
添加项标题
应用前景：单片机在智能交通系统中的应用可以提高交通效率、 减少交通事故、降低交通污染，具有广阔的应用前景
添加项标题
作用：单片机广泛应用于各种电子设备中，如家电、汽车、工业控制等领域，可以实现各种复杂的控制功能。
特点：单片机具有体积小、功耗低、可靠性高、编程灵活等特点，可以方便地实现各种控制功能。
应用：在红绿灯控制中，单片机可以实时检测交通流量，根据交通状况自动调整红绿灯的切换时间，提高交通效 率和安全性。
单片机分类：根据功能、 性能、应用领域等不同， 可以分为8位、16位、 32位等不同类型。
单片机控制的交通灯设计
单片机控制的交通灯设计
一、引言
交通灯是控制交通流量的有效途径，它能有效减少交通拥堵，提高交
通安全。
现代交通灯基本要求有简单的控制逻辑，因此可以利用单片机来
控制交通灯。
单片机控制的交通灯由单片机、绿灯、黄灯、红灯和控制电
路等组成，可以根据设定的定时、定周期等各种状态开关控制，从而有效
控制交通流量，提高交通安全。
本文重点介绍了单片机控制的交通灯原理、构成、工作原理和应用，为实现对交通灯的自动化控制提供依据。
二、单片机控制的交通灯原理
单片机控制的交通灯是以单片机为核心，由绿灯、黄灯和红灯这三个
部件为标志牌，以及智能控制电路为辅助构成的一套交通灯系统。
其原理
简单说来，就是将一定的信号变成一定的控制信号来控制交通灯的开关信号，以达到自动化控制的效果。
三、单片机控制的交通灯构成
单片机控制的交通灯由单片机、绿灯、黄灯、红灯和控制电路等组成。
单片机作为核心，用于接收输入信号，并将信号转换为相应的控制信号；
绿灯、黄灯和红灯分别为标志牌，用以指示车辆前行、慢行或停止；控制
电路用于控制绿黄红灯的亮灭，实现整套交通灯的控制。
四、单片机控制的交通灯工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
银川能源学院《单片微机原理与接口技术》课程设计报告题目：单片机控制的红绿灯设计班级：电力（1203 ）班姓名：赵小宁邢志强指导教师：汤燕日期：2015年5月25日本设计是单片机即单片微型计算机。
由RAM，ROM，CPU构成，其集定时、计数和多种接口与一体的微控制器。
它体积小、成本低、功能强，广泛的应用于只能产业和工业自动化上。
而51系列单片机是各类单片机中最为典型和富有代表性的一种。
本设计的意义在于通过具体控制系统的设计，掌握微机控制系统设计的一般方法和处理问题的思路，特别是一些常用的技术手段。
使大家能在实践教学环节中，积累设计经验，开拓思维空间，全面提高个人的综合能力。
红绿灯控制是智能交通系统的一个重要部分，本文给出了一个用单片机控制的简易交通红绿灯自动控制系统。
该系统适用于十字路口，并对放行和禁行时间进行倒计时显示（秒）。
在车辆通行繁忙的十字交叉路口设置的交通灯控制系统，其特点是：道路较窄而车流量较大，主干道，支干道的车辆通行时间不等，，同时设有道路应急控制。
具体的情况是：在正常的情况下，东西支干道通行时间为20秒，南北主干道通行时间为30秒，每个方向在绿灯转为红灯时，要求黄灯先亮5秒钟，才能变换运行车道。
并且能够在人工监控状态下，如果一道有车而另一道无车，交通灯控制系统能立即让有车道放行。
而且有紧急车辆要求通过时，系统要能禁止普通车辆通行并发出报警。
一、设计课题名称及设计要求 (4)1.1课题名称 (4)1.2设计要求 (4)二、元件简介 (4)2.1芯片的选择与简单介绍 (4)2.2按键、显示器或蜂鸣器 (6)三、设计方案或实现办法 (7)3.1系统方框图 (8)3.2工作原理 (8)四、最小系统介绍 (9)五、系统原理图 (10)六、软件流程图（附原程序） (10)6.1附原程序.......................................................................................... 错误！未定义书签。
6.2软件流程图...................................................................................... 错误！未定义书签。
七、心得体会 (11)一、设计课题名称及设计要求1.1课题名称单片机控制的交通灯控制系统设计1.2设计要求1）南北方向（主干道）车道和东西方向（支干道）车道两条交叉道路上的车辆交替运行，主干道每次通行时间都设为30秒、支干道每次通行间为20秒，时间可设置修改（用开关K4，K0，K1完成修改）；2）在绿灯转为红灯时，要求黄灯先亮5秒钟，才能变换运行车道；3）黄灯亮时，要求每秒闪亮一次；4）东西方向、南北方向车道除了有红、黄、绿灯指示外，每一种灯亮的时间都用显示器进行显示（采用计时的方法）；5）一道有车而另一道无车（实验时用开关 K0 和 K1 控制），交通灯控制系统能立即让有车道放行；6）有紧急车辆要求通过时，系统要能禁止普通车辆通行，A、B道均为红灯并且发出报警，紧急车由K3 开关模拟。
二、元件简介2.1芯片的选择与简单介绍主控芯片采用AT89C51单片机（其管脚图如图－１所示）。
单片机，亦称单片微型计算机。
它是把中央处理器（CPU）、数据存储器（RAM）、程序存储器（ROM）、输入/输出端口（I/0）等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机。
计算机的产生加快了人类改造世界的步伐，但是它毕竟体积大。
于是，微型计算机（即单片机）在这种情况下诞生了。
纵观生活的各个领域，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及我们生活中广泛使用（图－１）的各种智能IC卡、电子宠物等，这些都离不开单片机。
单片机以体积小、功能全、性价比等诸多优点而独具特色，在工业控制、尖端武器、通信设备、家用电器等嵌入式应用领域中独占鳌头。
如果说C语言程序设计课程设计的基础课，那么单片机以其系统硬件构架完整、价格低廉、学生能动手等特点，成为工科学生硬件设计基础课。
MCS-51单片机是指由美国INTEL公司（大名鼎鼎的INTEL）生产的一系列单片机的总称，这一系列单片机包括了好些品种，如8031，8051，8751，8032，8052，8752等，其中8051是最早最典型的产品，该系列其它单片机都是在8051的基础上进行功能的增、减、改变而来的，所以人们习惯于用8051来称呼MCS-51系列单片机。
89C51单片机包含中央处理器（CPU）、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线,现在我们分别加以说明：1.中央处理器（CPU）中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。
2.数据存储器（RAM）51内部有128个8位用户数据存储单元和128个专用寄存器单元，它们是统一编址的，专用寄存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据，所以，用户能使用的RAM只有128个，可存放读写的数据，运算的中间结果或用户定义的字型表。
程序存储器用于存放程序和固定不变的常数等。
通常采用只读存储器，且其又多种类型，在89系列单片机中全部采用闪存。
AT89C51内部配置了4KB闪存。
1.定时/计数器(ROM)：定时/计数器用于实现定时和计数功能。
AT89S51共有2个16位定时/计数器。
3.并行输入输出(I/O)口：51共有4组8位I/O口(P0、 P1、P2或P3)，用于对外部数据的传输。
每个口都由1个锁存器和一个驱动器组成。
它们主要用于实现与外部设备中数据的并行输入与输出，有些I/O口还有其他功能。
4.全双工串行口：AT89C51内置一个全双工串行通信口，用于与其它设备间的串行数据传送，该串行口既可以用作异步通信收发器，也可以当同步移位器使用。
5.时钟电路：时钟电路的作用是产生单片机工作所需要的时钟脉冲序列。
6.中断系统：中断系统的作用主要是对外部或内部的终端请求进行管理与处理。
AT89C51共有5个中断源，其中又2个外部中断源和3个内部中断源。
7.定时/计数器51有两个16位的可编程定时/计数器，以实现定时或计数产生中断用于控制程序转向。
2.2按键、显示器或蜂鸣器1认识按键按键是一种常用的控制电器元件，常用来接通或断开‘控制电路?（其中电流很小），从而达到控制电动机或其他电气设备运行目的的一种开关。
电子产品大都有用到按键这个最基本人机接口工具，随着工业水平的提升与创新，按键外观的也发的越来越多样化及丰富的规觉效果。
2、LED显示器LED是发光二极管Light Emitting Diode 的英文缩写。
LED显示屏是由发光二极管排列组成的一显示器件。
它采用低电压扫描驱动，具有如下优点：1、耗电省、2、使用寿命长、3、成本低、4、亮度高、5、视角大、6、可视距离远、7、规格品种多。
LED显示屏分类：按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三色按使用功能分为：图文显示屏、多媒体视频显示屏、行情显示屏、条形显示屏按使用环境分为：室内显示屏、室外显示屏、半户外显示屏LED显示屏技术特点：A、效果卓越：采用动态扫描技术，画面稳定，无杂点，图像效果清晰，动画效果生动，多样；视频效果流畅；B、内容丰富：可显示文字、图表、图像、动画、视频信息；C、方式灵活：可由用户任意编排显示模式；D、质量保证：采用进口发光材料、高品质IC芯片、无噪声大功率电源；E、信息量大：显示的信息不受限制；F、维修方便：模块化设计，安装，维护方便；3.蜂鸣器的介绍(1) 蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
(2) 蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
(3) 蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
4.蜂鸣器的结构原理(1) 压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
(2) 电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
三、设计方案或实现办法3.1系统方框图3.2工作原理由软件设置交通灯的初始时间，南北方向通行30秒，东西方向通行20秒，数码管采用动态显示，P0口送字形码，P2口送字位选通信号，通过单片机的P1口控制各种信号灯的燃亮与熄灭。
采用中断方式实现按键的功能。
四、最小系统介绍单片机最小系统以89C51为核心,外加时钟和复位电路,电路结构简单,抗干扰能力强,成本相对较低,非常符合本设计的所有要求。
89C51单片机系列是MCS-51系列的基础上发展起来的,是当前8位单片机的典型代表,采用CHMOS工艺,即互补金属氧化物的HMOS工艺, CHMOS是CMOS和HMOS的结合,具有HMOS高速度和高密度的特点,还具有CMOS低功耗的特点。
时钟电路在单片机的外部通过XTAL1,XTAL2这两个引脚跨接晶体振荡器和微调电容,构成稳定的自激振荡器.本系统采用的为12MHz的晶振,一个机器周期为1us,C2,C3为30pF。
复位电路分为上电自动复位和按键手动复位,RST引脚是复位信号的输入端,复位信号是高电平有效.上电自动复位通过电容C1和电阻R4来实现,按键手动复位是图中复位键来实现的。
五、系统原理图六、软件流程图（附原程序）七、心得体会本系统就是充分利用了AT89C51芯片的I/O引角。
系统统采用MSC-51系列单片机为中心器件来设计交通灯控制器，实现了能根据实际车流量通过单片机芯片的P1口控制红、黄、绿灯的燃亮与熄灭；P0口外接数码管来显示各个信号灯的时间。
系统设计简便、实用性强、操作简单、程序设计简便。
