电梯电气装置绝缘电阻检测记录
电气线路(设备、装置、器具)绝缘电阻测试记录
符合设计及规范要求
项目专业质量检査员（签名）：年月曰
监理（建设）单位 轮收结论
符合要求
专业监理工程师（签名）:TII II
（建设单位项冃专业技术负责人签名）：1
单位U单位）I.程名称
广东伊之密精密注压科技有限公司车间、综合楼
建筑电气工程施匸质呈验收规范GB50303-2002
相关施工图名称及其图号
消防联动系统图XD-2
试件匸作2W/380V电压（V）24V/380V
测试时的环境：□晴/ □阴/ □雨/温度：C/相对湿度：%
測试起1出期：年月日起全年月日止
回路（设紀装置、器具） 名称/编号
由测试者按技术标准（设计文件）要求，自行命名的测试项目（部位）及实测值（2）
A-B
B-C
C-A
A-N
B-N
C-M
N-PE
消防浆组
320
280
230
230
290
230
280
喷淋泉组
320
320
230
230பைடு நூலகம்
290
230
280
生活给水案组
260
380
230
300
290
380
290
稳压泵组
280
280
230
190
290
230
280
信号线
280
电源线
260
电话线
320
专业承包安装単位 检査评定结果
电气线路（设备、装置、器具）绝缘电阻测试记录□□
所属「分部（系统）1:程名 称/分项仔系统）1.程名称
电梯绝缘性能测试应用及探讨
2021年第 1期特 种 设 备 安 全 技 术· 36·电梯绝缘性能测试应用及探讨侯振宁 孙昌泉 王 静摘 要 绝缘电阻的测量是电梯的重要维护保养和检验项目， 以安全技术规范和标准为依据， 是检查电气设备绝缘 缺陷的重要方法， 对于防止导体对地短路损毁设备， 防止电磁干扰影响电梯正常运行， 保护人身安全具有重要意义。
本文 介绍了电梯绝缘电阻测试的具体规定要求， 对绝缘电阻测试的内容、 方法、 注意事项进行了深入的探讨， 为电梯在使用、 维 护保养和检验中的绝缘测试提供参考。
关键词1 前 言电梯作为涉及人身安全的机电设备， 为防止发生电气 击穿和电流漏泄现象， 对电缆电线、 驱动主机和安全保护 装置等电气元件组成的电气回路绝缘性能有着严格的要 求。
绝缘的电气击穿形式主要有电击穿、 热击穿和电化学 击穿。
电击穿是在高电压短时间内发生的击穿现象； 热击 穿是长时间使用过程中发热导致绝缘性能被破坏导致的 击穿现象， 是最常见的绝缘下降原因； 电化学击穿是介质 内部的气隙等缺陷局部放电导致电气强度下降， 使绝缘劣 化。
电梯常用的绝缘材料，短时间使用期内电气强度很 高， 但在工作电压的长期作用和环境的影响下， 会逐步产 生老化过程， 导致绝缘性能下降。
绝缘失效导致的漏泄电 流经过金属外壳、 管道等产生危险的高电压， 导致触电事 故和火灾隐患。
2018年8月20日， 某小区A01栋别墅电梯安装现场，两名安装作业人员在井道内施工时，将两根6mm 2的电线从四楼电源箱处引入井道， 为安装过程的照明和手动工具 供电使用。
事故发生前， 安装人员进入井道内部轿厢外部 与临时电线之间的夹缝， 并站立在井道右壁导轨支撑板上 拧紧轿厢右壁板螺栓， 一直未发现导线表面有两处因机械 挤压造成的绝缘破损， 且裸露出金属线芯， 作业人员触碰绝 缘破损处发生触电事故， 一人当场死亡。
《事故调查报告》 指出事故原因为电线存在绝缘层破损， 电梯运行过程中， 有 活动部件挤压到绝缘破损处， 导致带电的电线金属线芯与 电梯金属件直接接触， 电梯整体漏电。
电梯电气装置安装工程质量验收记录
验收结论
经检查，该检验批施工质量评定为合格，同意验收。
监理工程师（建设单位项目技术负责人）：年 月 日

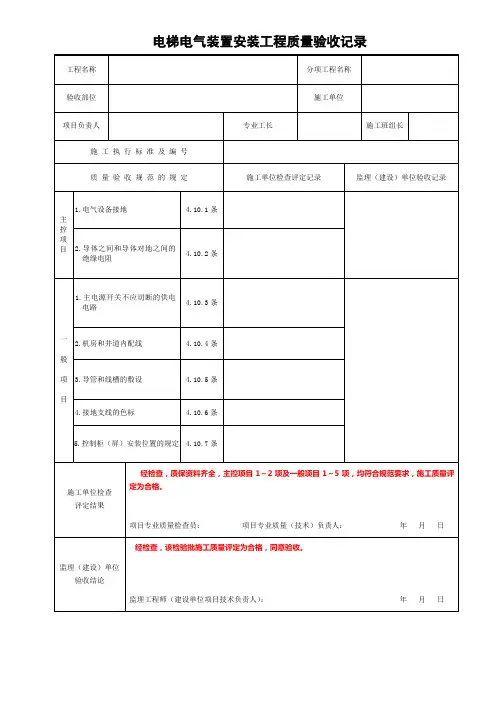

电梯电气装置安装工程质量验收记录
工程名称
分项工程名称
验收部位
施工单位
项目负责人
专业工长
施工班组长
施工执行标准及编号
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主
控
项
目
1.电气设备接地
4.10.1条
2.导体之间和导体对地之间的绝缘电阻
4.10.2条
一
般
项
目
1.主电源开关不应切断的供电电路
4.10.3条
2.机房和井道内配线
4.10.4条
3.导管和线槽的敷设
4.10.5条
4.接地支线的色标
4.10.6条
5.控制柜（屏）安装位置的规定
4.10.7条
施工单位检～2项及一般项目1～5项，均符合规范要求，施工质量评定为合格。
项目专业质量检查员： 项目专业质量（技术）负责人：年 月 日
10.绝缘电阻值检测记录
Ⅰ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于2兆欧，每季一次，使用Ⅰ类手持电动工具应配有漏电保护装置，PE线连接可靠。
1、绝缘电阻值用500兆欧表测量。
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。
Ⅱ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于7兆欧，每季一次1、绝缘电阻值用500兆欧表测量。
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。
Ⅲ类手持电动工具绝缘电阻值检测记录表注：绝缘电阻值不小于1兆欧，每季一次1、绝缘电阻值用500兆欧表测量。
2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损；（2）电动工具罩盖及手柄是否完好；（3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。
电焊机绝缘电阻值检测记录表注：焊机一、二次绕组，绕组与外壳间绝缘电阻值不少于1兆欧，每季一次，焊机一次侧电源线长度不超过3米。
移动电气装备绝缘电阻测试记录表绝缘电阻值不小于1兆欧，每半年一次编制人：日期：备注：手持电动工具分类电动工具按电气保护的方式分为三类： a．Ⅰ类工具； b．Ⅱ类工具； c．Ⅲ类工具；★Ⅰ类工具即为普通型电动工具，其额定电压超过50伏，Ⅰ类工具在防止触电的保护方面不仅依靠基本绝缘，而且包含一个附加的安全措施。
其方法是将可触及的可导电的零件与已安装在固定线路中的保护（接地）导线联起来，使可触及的可导电的零件在基本绝缘损坏的事故中不成为带电体。
Ⅰ类工具的插头为三脚插头。
★ II类工具即绝缘结构全部为双重绝缘结构的电动工具。
其规定电压超过50V II类工具不允许设置接地装置。
一般为绝缘外壳。

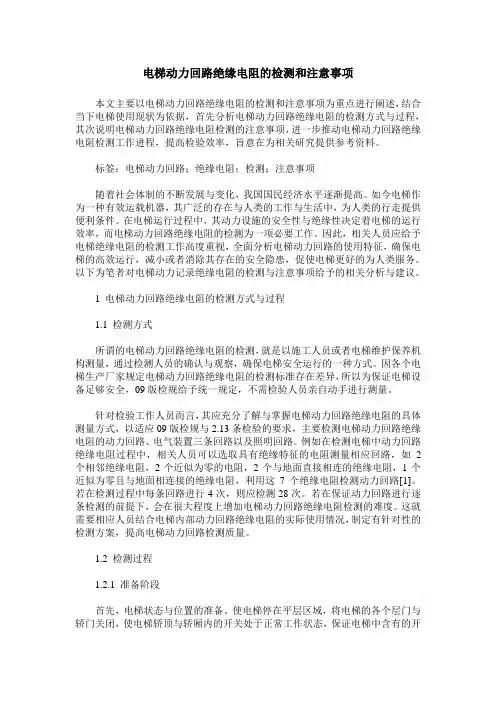

电梯动力回路绝缘电阻的检测和注意事项
电梯动力回路绝缘电阻的检测和注意事项本文主要以电梯动力回路绝缘电阻的检测和注意事项为重点进行阐述，结合当下电梯使用现状为依据，首先分析电梯动力回路绝缘电阻的检测方式与过程，其次说明电梯动力回路绝缘电阻检测的注意事项，进一步推动电梯动力回路绝缘电阻检测工作进程，提高检验效率，旨意在为相关研究提供参考资料。
标签：电梯动力回路；绝缘电阻；检测；注意事项随着社会体制的不断发展与变化，我国国民经济水平逐渐提高。
如今电梯作为一种有效运载机器，其广泛的存在与人类的工作与生活中，为人类的行走提供便利条件。
在电梯运行过程中，其动力设施的安全性与绝缘性决定着电梯的运行效率，而电梯动力回路绝缘电阻的检测为一项必要工作。
因此，相关人员应给予电梯绝缘电阻的检测工作高度重视，全面分析电梯动力回路的使用特征，确保电梯的高效运行，减小或者消除其存在的安全隐患，促使电梯更好的为人类服务。
以下为笔者对电梯动力记录绝缘电阻的检测与注意事项给予的相关分析与建议。
1 电梯动力回路绝缘电阻的检测方式与过程1.1 检测方式所谓的电梯动力回路绝缘电阻的检测，就是以施工人员或者电梯维护保养机构测量，通过检测人员的确认与观察，确保电梯安全运行的一种方式。
因各个电梯生产厂家规定电梯动力回路绝缘电阻的检测标准存在差异，所以为保证电梯设备足够安全，09版检规给予统一规定，不需检验人员亲自动手进行测量。
针对检验工作人员而言，其应充分了解与掌握电梯动力回路绝缘电阻的具体测量方式，以适应09版检规与2.13条检验的要求，主要检测电梯动力回路绝缘电阻的动力回路、电气装置三条回路以及照明回路。
例如在检测电梯中动力回路绝缘电阻过程中，相关人员可以选取具有绝缘特征的电阻测量相应回路，如2个相邻绝缘电阻，2个近似为零的电阻，2个与地面直接相连的绝缘电阻，1个近似为零且与地面相连接的绝缘电阻，利用这7个绝缘电阻检测动力回路[1]。
若在检测过程中每条回路进行4次，则应检测28次。
