头颅核磁共振几个成像的意义
脑部MRI检查报告详解
脑部MRI检查报告详解MRI(磁共振成像)是一种非侵入性的检查方法，通过磁场和无害的无线电波来生成详细的脑部图像。
脑部MRI检查报告为医生提供了关于患者脑部状况的重要信息。
本文将详细解释脑部MRI检查报告中的各项指标及其意义，以帮助读者更好地理解自己的检查结果。
一、MRI扫描方法MRI扫描方法根据不同的需要可以分为不同的序列，常见的包括T1加权像、T2加权像、FLAIR序列等。
这些序列在检查过程中提供了不同的对比度和信息，有助于医生确定脑部结构和可能存在的异常。
二、脑部结构1. 大脑MRI图像中，大脑可以被分为脑皮质和脑白质。
脑皮质是位于大脑表面的灰质组织，主要负责高级认知功能。
脑白质则由神经纤维束组成，承担信号传递的任务。
2. 脑室系统脑室是脑内的液体腔体，分为两侧侧脑室、第三脑室和第四脑室。
MRI可以清晰显示脑室的扩张情况，以诊断是否存在脑积水等问题。
3. 小脑和脑干小脑位于大脑的后下方，主要负责协调肌肉运动。
脑干连接大脑和脊髓，对呼吸和心跳等基本生理功能起着重要作用。
MRI可以观察到小脑和脑干的结构和异常。
4. 垂体和松果体垂体和松果体是脑内两个重要的内分泌器官。
MRI可以检测它们的形态和体积，帮助判断是否存在异常。
三、脑部异常指标解读1. 异常信号MRI图像中，异常信号通常表现为增强信号或降低信号。
增强信号可能暗示疾病或病变，如肿瘤等。
降低信号可能暗示出血、感染或梗死等。
2. 结构改变包括脑部缺损、脑萎缩、囊肿等结构改变。
脑部缺损可能是因为创伤、手术或病变所致。
脑萎缩则意味着脑组织的变性和退化。
囊肿通常是液体充满的囊状结构，MRI可以辨认其性质和位置。
3. 血管异常MRI技术可以提供大脑血管的清晰成像，以帮助检测血管异常。
动脉瘤、动脉硬化和脑血管堵塞等疾病都可以通过MRI图像明确诊断。
4. 脑肿瘤MRI检查是最常用的检测脑肿瘤的方法。
MRI图像可以显示肿瘤的位置、大小和形态，并通过对比增强等手段有助于了解其性质。
头颅核磁四张片各为了什么看
现在的MR都有四个序列：T1、T2、T2压水、ADC并DWI，一般做颅脑时再加脑血管成像（MRA）。
MR的成像基础就是氢原子核的自旋电轴受单向强磁场的作用而偏转再回复原位所发出的信号。
在人体组织中，氢原子核密度最大的就是水了。
而每种组织的含水量与水的状态是一定的，发生病理改变时，水的含量与状态也会相应改变，每种特定的病理改变都有水的相应变化。
而这种变化在不同序列会显示与正常组织不同的差异，这样，通过序列间对比，就可以知道具体发生了什么。
以脑为例，脑脊液是含水量最高的。
脑组织含水量不高。
而脱髓鞘、变性的脑组织含水量比正常脑组织要高，脑梗塞的组织含水量比变性的还高。
这样，就是：脑脊液——脑梗塞--变性--正常脑组织。
在T1序列，脑脊液是黑色的，正常脑是灰白的，变性就比正常脑要灰一些，梗塞的就再灰一些。
而在T2序列，脑脊液是白色的，正常脑组织是灰黑色的。
所以变性与梗塞就比正常脑要白。
我们的视觉有个特点，就是在亮的地方发现暗的东西很困难，而在暗的地方发现一个亮点很容易。
T1序列有黑的脑脊液和灰白的脑，所以看脑组织很好，但要看病灶就很难——看图1。
而T2的脑组织是灰黑的，病灶比脑子亮，所以容易看病灶。
但周围的脑脊液很亮，干扰还是很大的——图2。
所以，我们有了T2压水序列。
这个序列就是把T2的自由水的信号压制住，只让结合水显影。
所以，T2压水序列的脑脊液是黑色的，而脑组织还是灰黑，病灶还是比脑组织要亮——图3。
这下好了。
而且，我们还发现，这个序列看脑组织更清晰。
因为脑的灰质比白质含水量多（因为供血多），而脑脊液水更多，所以看T1和T2都看不清脑的边缘。
但这个序列，灰质是灰白色的，而脑脊液是黑色的。
然而临床的问题是无限的，我们发现，脑梗塞在超早期表现为细胞内水肿，后来发展为细胞外水肿。
上面3个序列都分别不出水肿是内还是外的。
于是，有了DWI（弥散成像）。
其实DWI不能直接成像，而是由ADC序列反转得到的。
ADC的成像基础是水分子的布朗运动（高中物理的东西，不再重复了）。
核磁共振报告单解读
核磁共振报告单解读核磁共振（NMR）是一种常用的医学影像检查技术，可以提供人体内部结构的详细图像。
下面是一份核磁共振报告单的解读：1. 报告单概述核磁共振报告单通常包括患者的基本信息、检查日期和时间、检查部位、扫描序列和参数等。
报告单的主要目的是向医生提供关于患者病变的详细影像信息，以便进行准确的诊断和治疗。
2. 图像解读核磁共振图像是一种黑白的图像，其中不同组织和病变具有不同的信号强度和对比度。
以下是常见的核磁共振图像特征及其意义：（1）T1加权图像：在T1加权图像中，脂肪、肌肉和骨骼等结构具有较高的信号强度，而液体和软组织则呈现较低的信号强度。
（2）T2加权图像：在T2加权图像中，液体和软组织具有较高的信号强度，而脂肪、肌肉和骨骼等结构则呈现较低的信号强度。
（3）质子密度加权图像：在质子密度加权图像中，脂肪和水的信号强度较高，而肌肉和骨骼等结构的信号强度较低。
（4）功能性成像序列：功能性成像序列可以显示脑部活动、血流和代谢情况等。
这些序列可以帮助医生评估神经系统疾病、肿瘤和血管病变等。
3. 病变解读核磁共振图像可以显示许多不同类型的病变，包括肿瘤、炎症、创伤和退行性病变等。
以下是常见的病变类型及其特征：（1）肿瘤：肿瘤通常表现为圆形或椭圆形的肿块，信号强度不均匀，边界不清。
不同类型的肿瘤具有不同的信号特征和增强模式。
（2）炎症：炎症通常表现为软组织肿胀和液体潴留。
在核磁共振图像中，炎症区域通常具有高信号强度和增强的表现。
（3）创伤：创伤可以导致局部组织损伤和出血。
在核磁共振图像中，创伤区域通常具有低信号强度和边缘模糊的表现。
（4）退行性病变：退行性病变通常表现为关节软骨磨损和骨质增生。
在核磁共振图像中，退行性病变区域通常具有低信号强度和关节间隙狭窄的表现。
4. 诊断结论医生根据核磁共振图像和患者的临床表现进行诊断。
诊断结论通常包括病变的类型、位置、大小和程度等信息，以及建议的治疗方案。
如果存在疑问，医生可能会要求进行进一步检查或会诊。
头颅核磁共振几个成像的意义课件
李云祥 这个不是最专业的核磁共振的PPT，借用了部分老师的课件，并重新整理形成的，或者存在漏洞，但我们都知道临床工作是多么繁重，在知识的补充上，简洁明了是最重要的，简单入门！这就是目的，请大家指正
我们在临床上经常看到病人拿来的核磁共振（MRI)的片子往往不是一张，而是一袋、一堆、一摞、一沓……
磁共振发展史
时间
发生事件
作者或公司
磁……
共振……
磁共振中的靶子是氢原子核，也就是说，我们拿氢的原子核形成的磁场与外加磁场形成共振，为什么选中了氢？
人体内氢原子核作为磁共振中的靶子，H核只含一个质子不含中子，最不稳定，最易受外加磁场的影响而发生磁共振现象。 它是人体内最多的物质。 质子 原子核 原子： 中子 电子（云）
理解弥散成像的原理
细胞正常，水分子游动自由。
添加标题
细胞毒性水肿时，较多的细胞外 液进入细胞内，使细胞内、外水 分子游动缓慢
添加标题
胞
添加标题
细
添加标题
水
添加标题
子
添加标题
分
添加标题
右侧急性轻瘫，症状4小时 T2加权像无异常 同一时间，弥散加权像（4秒）见大片高信号
别看这张片子放在最后，但很重要！
T2（怎么找出来哪一张是T2?)——看脑脊液（脑脊液是白色的）：该像主要是病变显示的较清楚（黑【正常组织】中找白【病变】）
T1 T2
FLAIR——T2压水像，即T2的基础上，把水（脑脊液）抑制（去）掉，以排除脑脊液对病变的干扰（遮盖）。
单击此处添加小标题
现在回过头来再来看一眼前面的那个坐标是什么意思？
T2
T1
Z
Z
Z
头颅核磁共振几个成像的意义课件
磁共振发展史
发生事件
作者或公司
发现磁共振现象
Bloch Purcell
发现肿瘤的T1、T2时间长
Damadian
做出两个充水试管MR图像
Lauterbur
活鼠的MR图像
Lauterbur等
人体胸部的MR图像
Damadian
初期的全身MR图像
Mallard
磁共振装置商品化
诺贝尔奖金
Lauterbur Mansfierd
• (把本幻灯片全部看完后回头再看这些片子，会不会很清楚了？）
磁共振的基础涉及多学科，其原理比较难懂，我们现在要做的不是把一堆公式研究明白， 不是为了做深，而是以最少的知识点迅速切入，我们站在零起点上来搭一座联系基础与 临床的便桥，先别纠结准确与否，再精妙的知识，如果入不了门，等于废纸。
• （一切为临床！）
27
把人体内的H核可看作是自旋状态下的小星球。
自然状态下，H核进动杂乱无章，磁性相互抵消
进入静磁场后，H核磁矩（描述磁性的物理量）发生规律性排列（正负方向），正负方向的磁矢量
（矢量：既有大小又有方向的量）相互抵消后，少数正向排列（低能态）的H核合成总磁化矢量（M）
即为MR信号基础。
z
先记住下面这个坐标！（很重要）
能量（MR信号）释放出
来 。 整个弛豫过程实际
上是磁化矢量在横轴上
缩短（ 横 向 或 T 2 弛豫），
Y
Y 和纵轴上延长（ 纵 向 或
T 1 弛豫）。而人体各类
X
X
组织均有特定 T 1 、 T 2 值，
（4）停止后一定时间 （学习5）交流恢PPT复到平衡状态 这些值之间的差异形成
• 以下先看几个在临床上实际拍的常用的、不同的“像”（不是一个病人的）
磁共振各序列
磁共振不同序列的原理与应用磁共振成像（Magnetic Resonance Imaging，MRI）是一种基于核磁共振现象的医学成像技术，广泛用于医学领域。
磁共振成像利用磁场、梯度磁场和射频脉冲与人体内的水分子进行相互作用，通过检测信号来获取人体内部的结构和功能信息。
在磁共振成像过程中，各种序列的选择对于获得准确的图像是至关重要的。
下面将介绍几种常用的磁共振序列及其原理和临床应用。
1. T1加权图像T1加权图像是一种基本的磁共振成像序列，常用于显示组织的解剖结构。
T1加权图像主要利用不同组织中的原子核自旋松弛时间的差异来实现图像对比的调节。
在T1加权图像中，脂肪信号较高，水信号较低。
这种序列在显示解剖结构清晰、脑脊液与囊性病灶显示良好方面具有优势。
临床应用上，T1加权图像可以帮助医生评估肿瘤的位置、体积和浸润程度，对于诊断和治疗策略的制定具有重要价值。
2. T2加权图像T2加权图像是另一种常用的磁共振成像序列，可用于显示组织的水分含量和水分子热运动。
T2加权图像中，水信号较高，脂肪信号较低。
相比于T1加权图像，T2加权图像对于肿瘤、炎症和水肿等病变的显示更为敏感。
临床上，T2加权图像常用于检测和评估炎症损伤、水肿、水样囊肿等疾病。
此外，T2加权图像还对于评估心肌梗死的范围和程度、颅内结构及脊柱椎管疾病等有着重要的临床意义。
3. 弥散加权图像弥散加权图像是一种显示组织内部微小结构及水分子弥散状况的序列。
弥散加权图像通过测量水分子在组织中的扩散来提供不同的对比。
在该序列中，组织中的限制性扩散产生低信号，而自由扩散则产生高信号。
临床上，弥散加权图像常用于脑部和肝脏的评估。
特别是在脑卒中早期诊断、定位和判断卒中灶的大小、肝脏病变检测等方面具有重要的临床应用。
4. 动态对比增强序列动态对比增强序列是一种通过注射对比剂并连续扫描来观察组织对比剂的分布和动力学变化情况的序列。
动态对比增强序列可以帮助医生区分不同病变类型、评估血供和血管情况。
头颅核磁共振几个成像的意义
核磁共振各序列特点
核磁共振各序列特点
1. T1加权序列：T1加权序列对物质的长T1信号较敏感，较好地显示了组织的解剖结构，如灰质、白质、脑脊液等。
在T1加权序列中，灰质呈现为中等亮度，白质呈现为较暗的信号，而脑脊液呈现为黑色信号。
2. T2加权序列：T2加权序列对物质的长T2信号较敏感，因此可以显示出许多疾病的病变，如水肿、炎症、肿瘤、卒中等。
在T2加权序列中，灰质呈现为暗信号，白质呈现为中等亮度的信号，而脑脊液呈现为明亮的信号。
3. 短T1抑制序列（STIR）：STIR序列对T1时间短的信号敏感，可将脂肪等组织的信号抑制，从而使得病变区域更加清晰地显示。
在STIR序列中，脂肪组织呈现为暗信号，而其他组织呈现为明亮的信号。
4. T2星形加权序列（T2*）：T2*序列对短T2*（T2星形）信号敏感，可用于检测出铁沉积、血液等病变。
在T2*序列中，铁沉积呈现为暗信号，而血液呈现为明亮的信号。
5. 弥散加权成像（DWI）序列：DWI序列对组织中的自由水分子的弥散运动敏感，可用于检测出卒中等病变。
在DWI序列中，病变区域呈现为明亮的信号。
正常头颅CT、MRI图解
颅缝
颅骨之间的连接处，CT上 表现为锯齿状的高密度影。
颅底孔道
颅底存在多个孔道，如圆 孔、卵圆孔、棘孔等，CT 上可以观察到这些孔道的 正常形态和大小。
脑组织在CT上的表现
灰质和白质
CT上灰质呈稍高密度影，白质呈 稍低密度影，两者之间的密度差
异较小。
基底节和丘脑
基底节和丘脑是大脑深部的重要结 构，CT上表现为对称性的稍高密 度影。
CT成像利用X射线穿透人体组织后的 衰减程度不同，通过探测器接收并转 化为可见图像。
通过调整窗宽和窗位，可以更好地显 示不同密度的组织结构和病变。
数据采集与处理
通过滑环技术连续旋转扫描，获取多 个层面的数据，经计算机重建处理形 成三维图像。
MRI成像原理及技术应用
01
02
03
核磁共振现象
MRI利用人体内的氢质子 在强磁场中发生核磁共振 现象，产生信号经接收线 圈接收并转化为图像。
高血压性脑出血
CT平扫可见脑内圆形或不规则高密度影，边界清楚，周围可见低密度水肿带， MRI对急性期脑出血不敏感，T1WI呈等信号，T2WI呈低信号。
蛛网膜下腔出血
CT平扫可见脑沟、脑裂、脑池内高密度影，MRI表现为T1WI低信号，T2WI高信 号。
脑肿瘤
胶质瘤
CT平扫表现为低密度或等密度病灶，边界不清，增强扫描可 见不同程度强化，MRI表现为T1WI低信号，T2WI高信号， 增强后明显强化。
颅缝和囟门
颅缝为颅骨之间的连接 处，呈锯齿状低信号影。 囟门为婴幼儿颅骨未闭 合的部分，MRI上显示 为软组织信号。
脑组织在MRI上的表现
1 2 3
灰质和白质
灰质在T1WI上呈稍低信号，在T2WI上呈稍高信 号。白质在T1WI上呈稍高信号，在T2WI上呈稍 低信号。
如何看头颅MRI
T1 T2 T2压水---Flair像 ADC并DWI 增强扫描 MRA、MRV SWI PWI
MRI常用序列
2
各种组织和病变的信号
水在T1相为低信号，T2相为高信号（脑 脊液）。 脑灰质由神经细胞组成，含水量多。 脑白质由神经纤维组成，含水量较少。 脑梗死早期未完全坏死液化成水之前， 含水量多于脑组织，低于脑脊液；完全 液化后同脑脊液信号。 脑脊液<脑梗死<脑灰质<脑白质
11
12
磁共振增强扫描
扫面层面可看到血管影 存在意义：协助对病灶性质鉴别（肿瘤、 脑膜脑炎）
13
14
15
MRA、MRV
脑梗死寻找责任血管时加做MRA。
静脉窦血栓形成做MRV。 如果是脑表面梗死要怀疑是静脉窦血栓形 成，应加做MRV。
16
17
18
19
20
21
SWI像
铁沉积成像。 怀疑淀粉样变性出血加做SWI像。
协助判断脑肿瘤及脑脓肿两者均可强肿瘤液化彻底接近自由水脓肿蛋白质水蛋白质限制水的布朗运动13磁共振增强扫描扫面层面可看到血管影存在意义怎样看 Nhomakorabea颅MRI
1.我们应该知道MRI分哪几种序列。 2.掌握脑脊液、脑组织、病灶在各种序列 上的信号。 3.如何根据信号的不同区分各种序列。 4.每种序列的意义何在，临床应该如何选 择做哪一种序列。 5.如何根据信号的不同鉴别病变的性质。
26
27
28
29
30
31
32
33
34
6
7
8
9
DWI 弥散成像
成像原理是水分子的布朗运动，得到的序列 为ADC序列，反转后得到DWI序列。 自由水的布朗运动最强，DWI为低信号。 脑梗死急性期、脑炎：细胞内水肿，细胞 胀大，细胞间隙变窄，布朗运动就减弱了， 在DWI序列表现为高信号。
头颅核磁共振MRI：读片知识
在血管成像上任何高信号的病灶均可显示， 因此可能干扰血管的显示；
注射造影剂血管成像的方式可消除血流的干扰， 提高小血管的显示能力，
血管成像
异常磁共振成像的特点
脑内组织结构异常 脑组织界面破坏 中线结构移位 脑室形态改变 脑内异常信号 正常血管流动消失或出现
异常流空 颅骨改变 脑内异常强化
脑结构异常
脑内组织结构异常 脑组织界面破坏 中线结构移位 脑室形态改变 脑内异常信号 正常血管流动消失 或出现异常流空 颅骨改变 脑内异常强化
脑组织界面破坏
脑内组织结构异常 脑组织界面破坏 中线结构移位 脑室形态改变 脑内异常信号 正常血管流动消失 或出现异常流空 颅骨改变 脑内异常强化
T2FLAIR—低信号 T2FLAIR—高信号
正常脑室、脑沟 脑软化 囊性占位
– 急性脑梗死 – 脑水肿 – 脱髓鞘病 – 大多数脑肿瘤
– 炎症
新旧病灶的T2Flair比较
DWI信号异常表现
DWI—等、低信号 DWI—高信号
慢性期脑梗死 脑软化 多数脑肿瘤
– 超早期脑梗死 – 脱髓鞘病 – 脑脓肿 – 亚急性期脑出血
该序列是近年发展起来的扫描序列， 分为T1Flair和T2Flair两种， T1Flair主要有显著的灰白质对比度， 图像的组织界面清晰。
T2Flai是T2WI序列重要的补充，主要是 通过编制扫描序列中不同的脉冲方式， 达到抑制自由水，突出显示结合水的目 的。
T2Flai序列能够充分显示脑室旁、脑沟 旁病灶。除对脑血管病的诊断具有重要 作用，对多发性硬化、脑炎、囊肿与实 质性病灶鉴别、肿瘤与水肿的区分以及 脑外伤的诊断非常有效。目前该序列已 经是常规扫描序列。
头颅核磁共振报告术语
头颅核磁共振报告术语头颅核磁共振（Head MRI）报告通常包含一系列专业术语，这些术语用于描述观察到的结构、病变或异常。
以下是一些可能在头颅核磁共振报告中出现的术语及其简要解释：1.T1加权图像（T1-weighted image）：核磁共振图像的一种类型，对脑组织和脑脊液有较好的对比度。
2.T2加权图像（T2-weighted image）：另一种核磁共振图像类型，对病变、水肿等异常有较好的显示效果。
3.FLAIR（Fluid-Attenuated Inversion Recovery）：一种图像序列，通过抑制脑脊液的信号，突出显示脑组织的异常。
4.脑实质（Brain parenchyma）：指的是脑组织，包括大脑、小脑和脑干等部分。
5.灰质（Gray matter）和白质（White matter）：脑组织的两个主要成分，灰质主要包括神经细胞体，白质主要包括神经纤维。
6.脑室系统（Ventricular system）：脑内含有的液体腔系统，包括侧脑室、第三脑室和第四脑室。
7.脑膜（Meninges）：包裹在脑外表面的薄膜，包括硬脑膜、蛛网膜和软脑膜。
8.占位病变（Mass lesion）：指的是脑内的肿块、肿瘤或其他异常结构。
9.缺血性病变（Ischemic lesion）：由于血液供应不足引起的脑组织损伤。
10.出血性病变（Hemorrhagic lesion）：由于血管破裂引起的出血，可能表现为出血性卒中或其他出血性疾病。
11.脑梗死（Cerebral infarction）：血液供应中断导致的脑组织坏死。
12.脑脊液（Cerebrospinal fluid，CSF）：脑室系统和脑膜腔中的液体，用于脑的保护和支持。
请注意，这只是一些可能在头颅核磁共振报告中出现的术语，具体报告中的术语可能会根据病患的具体情况而有所不同。
解读头颅核磁共振报告应该由专业医生或放射科医师进行，以确保准确的诊断和治疗。
头颅MRI_—基础知识
中央沟
大 脑 外 侧 裂
头颅MRI_—基础知识
半卵圆
中心
上
层
中央沟
额叶
面
中
央
沟
顶叶
位
置
头颅MRI_—基础知识
中央沟
脑 放射冠 室
额叶
层
面
中
央
沟
顶叶
位
置
头颅MRI_—基础知识
额叶
岛叶 颞叶
尾状核 外囊 豆状核
Байду номын сангаас
基 底 节
内囊 区
与
丘脑 枕
叶
范
枕叶
头颅MRI_—基础知识
围
大脑外 侧裂
头颅MRI_—基础知识
正常轴位 T2Flair
头颅MRI_—基础知识
正常轴位 T1Flair
头颅MRI_—基础知识
弥散加权成像（DWI）
• 弥散加权成像的基本原理是分子的不 规则随机运动，单位是mm2/s；
• MR弥散成像的宏观表现用表观弥散系 数 ADC 表 示 ， 正 常 组 织 的 ADC 值 在 6~8×10-4mm2/S。
头颅MRI_—基础知识
在正常脑组织中水分子的弥散方向是均匀的， 所表现的ADC值是相对稳定的；
脑梗死发生时，首先是细胞毒性水肿，细胞 内水份增加，水分子的弥散受限制，即ADC值 降低，故弥散加权成像上病灶表现为高信号， 而ADC图上表现为低信号。在脑梗死后期，细 胞破裂和血管源性水肿，水分子的弥散又恢复 正常，表现为弥散加权上高信号逐渐减低， ADC值逐渐增高，在1周至10天左右恢复正常， 即假正常化。一般DWI 上信号恢复慢于ADC的 恢复，当DWI仍是高信号，而ADC未见低信号 是，即为亚急性期。
磁共振常用序列解读
磁共振常用序列解读磁共振成像（MRI）是一种常用的医学影像技术，通过磁场和射频脉冲来生成人体内部的详细图像。
在MRI中，不同的序列可以提供不同的信息，以便医生更好地诊断疾病。
以下是一些常见的磁共振序列及其解读：1.T1加权成像（T1WI）：这种序列对组织的T1弛豫时间敏感。
在T1WI上，脂肪和骨髓质通常显示为高信号，而骨皮质和空气则显示为低信号。
2.T2加权成像（T2WI）：这种序列对组织的T2弛豫时间敏感。
在T2WI上，骨髓质通常显示为高信号，而脂肪则显示为低信号。
3.质子密度加权成像（PDWI）：这种序列对组织中氢质子的密度敏感。
在PDWI上，脂肪和骨髓质通常显示为高信号，而水和蛋白质则显示为低信号。
4.流体动力学成像（FHI）：这种序列可以检测组织中流动的液体，例如血液或脑脊液。
在FHI上，流动的液体显示为高信号，而静止的液体则显示为低信号。
5.扩散加权成像（DWI）：这种序列可以检测组织中水分子的扩散情况。
在DWI上，水分子的扩散情况可以反映组织的结构和功能状态。
6.灌注加权成像（PWI）：这种序列可以检测组织中的血流灌注情况。
在PWI上，血流灌注的情况可以反映组织的代谢和功能状态。
7.增强成像（CEI）：这种序列通常在注射造影剂后进行，以便更好地观察组织的结构和功能状态。
在CEI上，增强的组织通常显示为高信号。
以上是磁共振成像中常见的序列类型，每种序列都有其独特的成像特点和临床应用价值。
医生会根据患者的具体情况选择适当的序列来获取所需的信息。
读懂颅脑核磁报告
读懂颅脑核磁报告引言颅脑核磁共振成像（Magnetic Resonance Imaging, MRI）是一种常用的医学影像技术，能够提供详细的颅脑结构信息。
通过阅读颅脑核磁报告，可以了解患者的脑部状况，对于疾病的诊断和治疗起到重要的指导作用。
本文将介绍颅脑核磁报告的基本结构和常见术语，并解释一些常见疾病在核磁报告中的表现和诊断意义。
报告结构一个完整的颅脑核磁报告一般包含以下几个部分：1.患者信息：包括患者姓名、性别、年龄等基本信息。
2.检查方式：描述使用的核磁共振成像技术，常见的有脑部扫描、脑血管成像、增强扫描等。
3.扫描部位：指明了颅脑的具体部位，如脑干、脑室、脑皮质等。
4.检查所见：详细描述颅脑结构的形态、信号强度和分布情况。
5.诊断意义：根据检查所见，提供对疾病的诊断和评估。
6.结论：总结患者的脑部状况和诊断结果。
阅读颅脑核磁报告时应注意以上各部分的内容，并结合临床情况进行综合分析。
常见术语解释在阅读颅脑核磁报告时，我们经常会遇到一些专业术语，下面是一些常见术语的解释：•脑白质小血管病变：指脑白质区域的微小梗塞和微出血，常见于老年人，可能与血管病变和缺氧有关。
•脑脊液信号强度异常：脑脊液是脑部的重要组成部分，其信号强度异常可能与脑积水、脑脊液循环障碍等疾病有关。
•脑萎缩：指脑组织体积减小，常见于老年人，可能与年龄相关的神经退行性病变有关。
•脑室扩大：脑室是脑部中的空腔结构，脑室扩大可能与脑积水和脑组织体积减少有关。
•脑灰质结构异常：指脑灰质区域的形态变化，可能与先天性异常、炎症和肿瘤等疾病有关。
•脑干功能异常：脑干是连接大脑和脊髓的重要结构，其功能异常可能影响对身体各个部位的控制。
常见疾病的表现和诊断意义脑梗死脑梗死是指脑血管突然发生阻塞导致供血不足的疾病。
在核磁报告中，脑梗死表现为一定程度的脑白质小血管病变，信号改变与病变的不同阶段相关。
脑梗死的诊断意义在于判断梗死的范围和严重程度，以指导后续的治疗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
x
y
Z Z MZ
→
Y
X
X
A
A:施加90度RF（即射频：可以辐射到空间的电磁频 率）脉冲前的磁化矢量Mz； B:施加90度RF脉冲后的磁化矢量。
Y MXY
B
是不是有点一下进到基础理论里的感觉，不要紧，返回头再解释一下， 这就如同把弹簧给弯曲90度（似乎不太准确，聊助于理解吧）：
• 磁……
• 共振……
磁共振中的靶子是氢原子核，也就是说，我们拿氢的原子核 形成的磁场与外加磁场形成共振，为什么选中了氢？
• 人体内氢原子核作为磁共振中的靶子， H 核 只含一个质子不含中子，最不稳定，最易受 外加磁场的影响而发生磁共振现象。
• 它是人体内最多的物质。
• • • 原子： •
• 医学影像学发展史 • 1895年Röentgen发现X线，形成放射诊断学（diagnostic radiology） • 20世纪50年代出现超声（ultrasonography,USG）检查 • 20世纪60年代出现核素(ν-scintigraphy) 扫描 • 20世纪70年代出现CT(x-ray computed tomography,CT)检查 • 20世纪80年代出现MRI(magnetic resonance imaging,MRI)检查 • 20世纪80年代出现发射体层成像（emission computed tomography,ECT）
• 而每一张代表不同的“像”，有不同的意义；
• 同一个人的同一病变在不同的“像”上有时是黑的，有时是白的；再 看一下正常组织，比如脑脊液，也是有的黑、有的白；大部分的“像” 上是看得到头骨的，但在有的“像”上却看不到头骨；如果不知道各 种“像”都代表什么意思，看磁共振真如同如看天书一般。
• 核磁共振的问题千头万绪，但最紧要的是一定先解决这个（最重要的、 入门的）问题：每种“像”的意义及表现？
Y
和纵轴上延长（ 纵 向 或
T 1 弛豫）。而人体各类
X
X
组织均有特定 T 1 、 T 2 值，
（4）停止后一定时间 （5）恢复到平衡状态 这些值之间的差异形成
信号对比。
很不喜欢大段的文字，但这个是已经简化到最少的了，再简化知识点就连不到一起去
了，没办法……
●纵向弛豫时间常数—T1
0（小）到“大” 横向弛豫时间常数—T2 “大”到0（小） ● 加权的概念： 加权或称权重，有侧重、为主的意思（以什么什么为主）； MR成像过程中，T1、T2弛豫二者同时存在； 只是在某一时间内所占的比重不同。如果选择突出纵向（T1）弛豫特征的扫描参数（脉冲重复 时间和回波时间，以毫秒计）用来采集图像，即可得到以 T1弛豫为主的图像，当然其中仍有少 量T2弛豫成分，因是以T1 弛豫为主，故称为T1加权像（weighted Imaging WI）。如果选择 突出横向（T2）弛豫特征的扫描参数采集图像，即可得到以 T1弛豫为主的图像，……… ● 因为人体各种组织如肌肉、脂肪、体液等，各自都具有不同的T1和T2弛豫时间值，所以形 成的信号强度各异，因此可得到黑白不同灰度的图像。
磁共振的基础涉及多学科，其原理比较难懂，我们现在要做的不是把一堆公式研究明白， 不是为了做深，而是以最少的知识点迅速切入，我们站在零起点上来搭一座联系基础与临 床的便桥，先别纠结准确与否，再精妙的知识，如果入不了门，等于废纸。
• （一切为临床！） • 我们就以T1、T2为切入点，顺带解释其他各像
• 下面进入正题……
磁共振发展史
发生事件
作者或公司
发现磁共振现象
Bloch Purcell
发现肿瘤的T1、T2时间长 Damadian
做出两个充水试管MR图像 Lauterbur
活鼠的MR图像
Lauterbur等
人体胸部的MR图像
Damadian
初期的全身MR图像
Mallard
磁共振装置商品化
诺贝尔奖金
Lauterbur Mansfierd
• 以下先看几个在临床上实际拍的常用的、不同的“像”（不是一个病人
的）
• 看上去有点乱……

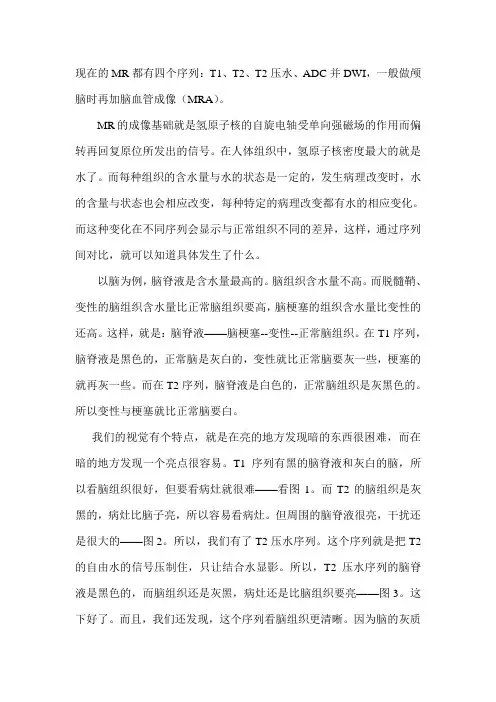

• 是有点乱，上面6张图就是临床上最常用的6种像， 分别是：T1、T2、FLAIR、ADC、DWI、MRA；另外 还有增强扫描等（都是什么意思？）
• (把本幻灯片全部看完后回头再看这些片子，会不会很清楚了？）
原子核 电子（云）
质子 中子
• 复习一下……
•
磁
把人体内的H核可看作是自旋状态下的小星球。
自然状态下，H核进动杂乱无章，磁性相互抵消
进入静磁场后，H核磁矩（描述磁性的物理量）发生规律性排列（正负方向），正负方向的磁矢量 （矢量：既有大小又有方向的量）相互抵消后，少数正向排列（低能态）的H核合成总磁化矢量（M） 即为MR信号基础。
• 20世纪90年代正电子发射体层成像（positron emission tomography,PET)
• 20世纪70年代以后兴起介入放射学(interventional radiology) • 21世纪初出现CT-PET
以上小字内容仅作了解
时间 1976 • 1977 • 1980 • 2003
• 之后…… •
弛豫 “回复”专业点的叫法：
• 弛豫：自然界的一种固有属性，即：任何 系统都有在外界激励撤消后回到原本（原 始、平衡）状态的性质，这种从激励回到 原本状态的过程就是弛豫过程。
• 弛豫快慢用T（即弛豫时间）来表示。 • T1是纵向弛豫； • T2是横向弛豫。
• 现在回过头来再来看一眼前面的 那个坐标是什么意思？
头颅核磁共振的简单入门（几个成像的意义）
李云祥
•
• 这个不是最专业的核磁共振的PPT，借用了部分老师的课件，并重新整理形成的，或者 存在漏洞，但我们都知道临床工作是多么繁重，在知识的补充上，简洁明了是最重要 的，简单入门！这就是目的，请大家指正
•
• 我们在临床上经常看到病人拿来的核磁共振（MRI)的片子往往不是一 张，而是一袋、一堆、一摞、一沓……
Z
Z
Z
90度
Y
Y
Y
X
（1）静磁场中
X
（2）90度脉冲
X
（3）脉冲停止后
（将在此基础上给予 【施加】外加磁场）
Z
【施加】外加磁场
Z
（反弹）
（3）－（5）该过程称 弛豫(relaxation)，即将
能量（MR信号）释放出
来 。 整个弛豫过程实际
上是磁化矢量在横轴上
缩短（ 横 向 或 T 2 弛豫），
Y
