内存条知识培训
硬件培训资料(内存)
内存内存是计算机中重要的部件之一，它是与CPU进行沟通的桥梁。
计算机中所有程序的运行基本上在内存中进行的，因此内存的性能对计算机的妨碍特不大。
内存〔Memory〕也被称为内存储器，其作用是用于临时存放CPU中的运算数据，以及与硬盘等外部存储器交换的数据。
只要计算机在运行中，CPU就会把需要运算的数据调到内存中进行运算，当运算完成后CPU再将结果传送出来，内存的运行也决定了计算机的稳定运行。
内存是由内存芯片、电路板、金手指等局部组成的。
内存芯片：内存芯片俗称内存颗粒，是内存的灵魂所在，内存的性能、速度、容量基本上由内存芯片所决定的。
金手指：金手指〔connectingfinger〕是内存条上与内存插槽之间的连接部件，所有的信号基本上通过金手指进行传送的。
金手指由众多金黄色的导电触片组成，因其外表镀金而且导电触片排列如手指状，因此称为“金手指〞。
金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也非常强。
内存频率内存主频和CPU主频一样，适应上被用来表示内存的速度，它代表着该内存所能到达的最高工作频率。
内存主频是以MHz〔兆赫〕为单位来计量的。
内存主频越高在一定程度上代表着内存所能到达的速度越快。
内存主频决定着该内存最高能在什么样的频率正常工作。
目前较为主流的内存频率是800MHz的DDR2内存，以及一些内存频率更高的DDR3内存。
大伙儿明白，计算机系统的时钟速度是以频率来衡量的。
晶体振荡器操纵着时钟速度，在石英晶片上加上电压，其就以正弦波的形式震动起来，这一震动能够通过晶片的形变和大小记录下来。
晶体的震动以正弦调和变化的电流的形式表现出来，这一变化的电流确实是基本时钟信号。
而内存本身并不具备晶体振荡器，因此内存工作时的时钟信号是由主板芯片组的北桥或直截了当由主板的时钟发生器提供的，也确实是基本讲内存无法决定自身的工作频率，事实上际工作频率是由主板来决定的。
DDR内存和DDR2内存的频率能够用工作频率和等效频率两种方式表示，工作频率是内存颗粒实际的工作频率，然而由于DDR内存能够在脉冲的上升和下落沿都传输数据，因此传输数据的等效频率是工作频率的两倍；而DDR2内存每个时钟能够以四倍于工作频率的速度读/写数据，因此传输数据的等效频率是工作频率的四倍。
笔记本部件培训之内存
笔记本培训
清华同方计算机系统本部客户服务中心
笔记本内存培训
内存分类 SDRAM、DDR SDRAM 、DDRII SDRAM SDRAM：（SynchronousDRAM，同步动态随机存储器），顾名 思义，这种内存的工作速度与系统总线速度是保持同步的。因此 其频率规格也和系统的总线频率一致。如PC100、PC133等，这里 的100及133就是指系统总线频率，假如我们的系统总线为133， SDRAM的工作主频就是133MHz。SDRAM采用的是1个通道传送 数据，因此带宽有限，已经被远远的落后于现在硬件的发展和当 下硬件的需求，现阶段已经基本上被市场优胜劣汰掉了。
笔记本培训
清华同方计算机系统本部客户服务中心
笔记本内存培训
笔记本培训
清华同方计算机系统本部客户服务中心
笔记本内存培训
内存全称为DRAM(动态随机存储器)内部存储器，简称为内存，内 存的全称为它指的是在计算机中用于存放当前待处理的信息和常用 信息的半导体芯片。 相比硬盘，内存的读写速度要快很多，但是无法永久存储数据，断 电之后数据就会丢失，而且成本较高，因而容量比较有限。
笔记本培训
清华同方计算机系统本部客户服务中心
笔记本内存培训
内存芯片封装方式 Tiny-BGA（Tiny Ball Grid Array）小型球栅阵列封装 Tiny BGA（小型球栅阵列封装），Kingmax公司的一项专利技 术，属于BGA内存封装技术的一个分支。其芯片面积与封装面积 之比约为1：1.4。
笔记本培训
清华同方计算机系统本部客户服务中心
笔记本内存培训
内存芯片封装方式 SOJ（Small Out-Line J-Lead）小尺寸J形引脚封装
SOJ封装方式是指内存芯片的 两边有一排小的J形引脚，直接 黏着在印刷电路板的表面上。 它是一种表面装配的打孔封装 技术，针脚的形状就像字母 "J"，由此而得名。SOJ封装一 般应用在EDO DRAM。

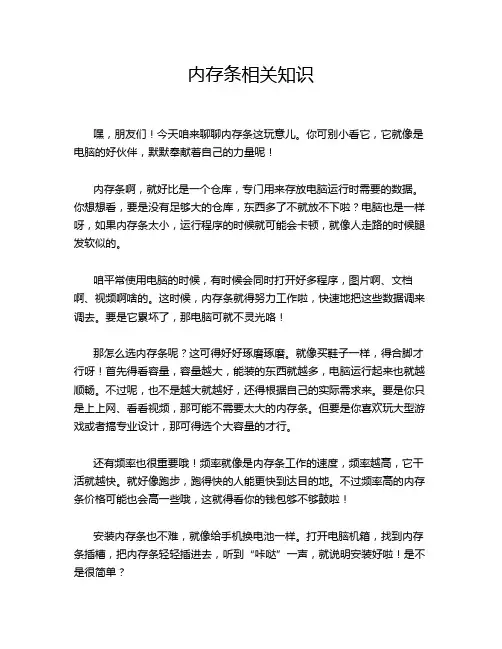

内存条相关知识
内存条相关知识嘿，朋友们！今天咱来聊聊内存条这玩意儿。
你可别小看它，它就像是电脑的好伙伴，默默奉献着自己的力量呢！内存条啊，就好比是一个仓库，专门用来存放电脑运行时需要的数据。
你想想看，要是没有足够大的仓库，东西多了不就放不下啦？电脑也是一样呀，如果内存条太小，运行程序的时候就可能会卡顿，就像人走路的时候腿发软似的。
咱平常使用电脑的时候，有时候会同时打开好多程序，图片啊、文档啊、视频啊啥的。
这时候，内存条就得努力工作啦，快速地把这些数据调来调去。
要是它累坏了，那电脑可就不灵光咯！那怎么选内存条呢？这可得好好琢磨琢磨。
就像买鞋子一样，得合脚才行呀！首先得看容量，容量越大，能装的东西就越多，电脑运行起来也就越顺畅。
不过呢，也不是越大就越好，还得根据自己的实际需求来。
要是你只是上上网、看看视频，那可能不需要太大的内存条。
但要是你喜欢玩大型游戏或者搞专业设计，那可得选个大容量的才行。
还有频率也很重要哦！频率就像是内存条工作的速度，频率越高，它干活就越快。
就好像跑步，跑得快的人能更快到达目的地。
不过频率高的内存条价格可能也会高一些哦，这就得看你的钱包够不够鼓啦！安装内存条也不难，就像给手机换电池一样。
打开电脑机箱，找到内存条插槽，把内存条轻轻插进去，听到“咔哒”一声，就说明安装好啦！是不是很简单？哎呀，内存条这东西虽然不起眼，但是真的很重要啊！它能让我们的电脑变得更强大，让我们能更愉快地工作和娱乐。
所以啊，大家可别小瞧了它哦！要是你的电脑运行得慢吞吞的，不妨考虑换个大一点、快一点的内存条，说不定会给你带来意想不到的惊喜呢！你说是不是？总之，内存条就是电脑的好帮手，我们可得好好对待它。
选对了内存条，就像是给电脑注入了一股强大的力量，让它能更好地为我们服务。
大家快去看看自己的电脑，是不是也该给它找个更好的内存条伙伴啦！。
内存基础知识
DDR(Double Data Rage)SDRAM
DDR SDRAM也就是 SDRAM II，是SDRAM的 更新换代产品，它允许在时钟脉冲的上升沿和 下降沿传输数据，这样不需要提高时钟的频率 就能加倍提高SDRAM的速度，并具有比 SDRAM多一倍的传输速率和内存带宽。
样首先访问行数据，再访问列数据。
第26页，本讲稿共46页
内存的性能指标
内存是计算机系统的主要部件之一，其 性能影响着所配置计算机系统的性能， 接下来我们简单介绍一下内存主要的性 能指标。
第27页，本讲稿共46页
引脚数
是衡量内存条性能的一个重要指标，它 包括地址引脚、数据引脚、控制引脚和 其它引脚。
第25页，本讲稿共46页
FCRAM(Fast Cycle RAM)
FCRAM(快速循环动态存储器)是由
富士通和东芝联合开发的内存技术， 数据吞吐速度可超过 DRAM/SDRAM的4倍，能应用于需 要极高内存带宽的系统中，如服务 器、3D图形及多媒体处理等场合， 其主要的特点是：行、列地址同时
(并行)访问，而不像普通DRAM那
综合性能
关于总延迟时间的计算一般用这个公式: 总延迟时间=系统时钟周期×CL模式数+ 存取时间（TAC），比如某PC 100内存 的存取时间为6ns，我们设定CL模式数为 2（即CAS Latency=2），则总延迟时间 =10ns×2+ 6ns= 26ns，这就是评价内存 性能高低的重要数值。
Shadow RAM
Shadow RAM也称为“影子内存”,是 为了提高计算机系统效率而采用的一 种专门技术，所使用的物理芯片仍然 是CMOS DRAM(动态随机存取存储器) 芯片。Shadow RAM的功能就是用来存 放各种ROM BIOS的内容。也就是复制 的ROM BIOS内容，因而又它称为 ROM Shadow，这与Shadow RAM的意 思一样，指得是ROM BIOS的“影子”。
产品技术知识培训课件 DIY篇之2 内存 讲师王丹丹
内存类型
DDR4 虽然DDR3至今仍是少数高端用户和发烧友的专利，但内存厂商已经开始在规划下 一代DDR4了，初步预计四年后登场，届时会再次带来更低的电压和更高的频率。 根据奇梦达的一份路线图，最近两年的主要方向是将DDR3的标准电压从1.5V降 低到1.35V，首先是引入服务器市场，然后向桌面拓展；同时还要逐步提高主流频率， 从1066MHz到1333MHz再到1600。到2011年，1.35V的DDR3-1600将会大面积普及开来。 而在2012年，DDR4时代开启，起步频率降至1.2V，而频率提升至2133MHz，次年进一步将电 压降至1.0V，频率则实现2667MHz。当然这还只是早期规划，尤其是核心电压问题尚未达成一致标 准，但降低是肯定无疑的。 由于AMD和Intel都已将内存控制器整合在处理器内，因此预计四五年后又都会推出新的Socket/L GA接口。
PC100 从性能的角度来说，PC100的内存在主板设置在100MHZ外频，且在主板的BIOS选项中CL设置为2，此内存可以 稳定的工作。 PC133 其中的133指的是该内存工作频率可达133MHz。PC133 SDRAM的数据传输速率可以达到1.06GB/s。 严格地说，PC133和PC100内存在制造工艺上没有什么太大的不同，区别只是在制造PC133内存时多了一道"筛选“ 工序，把内存颗粒中外频超过133 MHz的挑选出来，焊接成高档一些的内存。
不同针脚DIMM接口对比 产品技术培训课件
颗粒封装 颗粒封装其实就是内存芯片所采用的封装技术类型，封装就是将内存芯片包裹起来， 以避免芯片与外界接触，防止外界对芯片的损害。 空气中的杂质和不良气体，乃至水蒸气都会腐蚀芯片上的精密电路，进而造成电学性 能下降。不同的封装技术在制造工序和工艺方面差异很大，封装后对内存芯片自身性 能的发挥也起到至关重要的作用。 DIP封装 芯片封装基本都采用DIP（Dual ln-line Package，双列直插式封装）封装，此封装形式在当时具有 适合PCB（印刷电路板）穿孔安装，布线和操作较为方便等特点。DIP封装的结构形式多种多样， 包括多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP等。但DIP封装形式封装 效率是很低的，其芯片面积和封装面积之比为1：1.86，这样封装产品的面积较大，内存条PCB板的 面积是固定的，封装面积越大在内存上安装芯片的数量就越少，内存条容量也就越小。同时较大的 封装面积对内存频率、传输速率、电器性能的提升都有影响。 TSOP封装 到了上个世纪80年代，内存第二代的封装技术TSOP出现，得到了业界广泛的认可，时至今日仍旧 是内存封装的主流技术。TSOP是“Thin Small Outline Package”的缩写，意思是薄型小尺寸封 装。TSOP内存是在芯片的周围做出引脚，采用SMT技术（表面安装技术）直接附着在PCB板的表 面。TSOP封装外形尺寸时，寄生参数(电流大幅度变化时，引起输出电压扰动) 减小，适合高频应用， 操作比较方便，可靠性也比较高。同时TSOP封装具有成品率高，价格便宜等优点，因此得到了极 为广泛的应用。 TSOP封装内存 TSOP封装方式中，内存芯片是通过芯片引脚焊接在PCB板上的，焊点和PCB板的接触面积较小，使 得芯片向PCB办传热就相对困难。而且TSOP封装方式的内存在超过150MHz后，会产品较大的信号 干扰和电磁干扰。 产品技术培训课件
《内存条知识培训》课件
04
内存颗粒的品质和性能 对整个内存条的性能有 很大影响。
电路板
01
02
03
04
电路板是内存条的基板，负责 连接和固定各个部件。
电路板上的布线要尽可能地短 、直，以减小信号延迟和干扰
。
电路板上通常会有一些电容和 电感等元件，用于滤波和稳压
。
电路板的品质和工艺也会影响 内存条的性能和稳定性。
金手指
更低功耗
更广泛的应用领域
随着云计算、物联网等技术的普及， 未来内存条的应用领域将更加广泛。
未来内存条将更加注重节能环保，降 低功耗，减少能源消耗。
THANKS
感谢观看
稳定性
总结词
稳定性是衡量内存条可靠性的重要指 标，稳定性越高，内存条越不容易出 错。
详细描述
稳定性通常通过长时间运行测试和压 力测试来评估，稳定性高的内存条可 以保证计算机长时间稳定运行。
04
内存条的选购与使用
选购注意事项
01
02
03
04
品牌信誉
选择知名品牌，确保产品质量 和售后服务的可靠性。
避免频繁插拔
尽量避免频繁插拔内存条，以免造成接触不 良或损坏。
检查内存容量与速度
定期检查内存容量与速度是否正常，如有异 常及时处理。
05
内存条常见问题与解决方案
兼容性问题
总结词
内存条与主板或其他硬件不匹配导致的问题
详细描述
当内存条与主板或其他硬件不兼容时，可能会出现电脑无法启动、运行缓慢、蓝屏等问题。解决方案 包括检查内存条规格与主板要求是否匹配，确保购买的内存条与原有内存条品牌、型号、容量相同。
金手指是内存条与主板连接的部分， 用于传输数据和控制信号。
内存知识培训资料
内存的工作原理
内存传输
为了储存资料，或者是从内存内部读取资 料，CPU都会为这些读取或写入的资料编上地址 （也就是我们所说的十字寻址方式），这个时 候，CPU会通过地址总线（Address Bus）将地 址送到内存，然后数据总线（Data Bus）就会 把对应的正确数据传回去给CPU使用。
内存的工作原理
内存的分类
内存的工作原理
内存寻址
首先，内存从CPU获得查找某个数据的指令，然后再找出存取 资料的位置时（这个动作称为“寻址”），它先定出横坐标（也就 是“列地址”）再定出纵坐标（也就是“行地址”），这就好像在 地图上画个十字标记一样，非常准确地定出这个地方。对于电脑系 统而言，找出这个地方时还必须确定是否位置正确，因此电脑还必 须判读该地址的信号，横坐标有横坐标的信号（也就是RAS信号， Row Address Strobe）纵坐标有纵坐标的信号（也就是CAS信 号，Column Address Strobe），最后再进行读或写的动作。因此， 内存在读写时至少必须有五个步骤：分别是画个十字（内有定地址 两个操作以及判读地址两个信号，共四个操作）以及或读或写的操 作，才能完成内存的存取操作。
内存的分类（ROM和RAM）
只读存储器（ROM） 只读存储器（Read Only Memory），在制造ROM的时候， 信息（数据或程序）就被存入并永久保存。这些信息只 能读出，一般不能写入，即使机器停电，这些数据也不 会丢失。ROM一般用于存放计算机的基本程序和数据，如 BIOS ROM，SPD芯片，Flash Memory。 随机存储器（RAM） 随机存储器（Random Access Memory）表示既可以从中 读取数据，也可以写入数据。当机器电源关闭时，存于 其中的数据就会丢失。根据结构和工作原理 RAM又可分 为两类：静态RAM（Static RAM ）和动态RAM（Dynamic RAM ）。我们通常所说的内存条就是将动态RAM集成块集 中在一起的一小块电路板。
第4课 内存—李老师课堂(计算机组装维护)
本章内容
内存简介 4.2 内存的分类 4.3 内存的封装 4.4 内存的性能参数 4.5主板上的Cache芯片 4.6CMOS RAM 4.7计算机内存条的安装步骤
4.1
4.1 内存简介
从外观上看，内存实质就是一组或多组 具备数据输入输出和数据存储功能的集成电 路。它不仅是CPU直接寻址的存储器，而且 是CPU与外部设备交流的桥梁，用于存放程 序和等待处理的数据。
4.5主板上的Cache芯片
Cache具有两方面的特点 其一，不能被用户直接访问，而是由计算机系统来 访问； 其二，容量不大，目前一般只有256KB至2MB。 当然，Cache并非容量越大越好，当Cache较大 时，能存储较多数据，而CPU也需要花费较多的时 间进行查找，反而会降低系统的运行速度。
4.2 内存的分类
1. SDRAM SDRAM（Synchronous Dynamic RAM，同步动态 随机存储器） 可以使所有的输入输出信号保持与系统时钟同步。
2. DDR DDR（Dual Date Rate）双倍数据传输速率，DDR钟频率可以传输2次数据。
4.7计算机内存条的安装步骤
4.7计算机内存条的安装步骤
4.7计算机内存条的安装步骤
具有擦除功能，擦除后可以再次写入，一般在擦除是需要使 用紫外线照射一定时间，。一个已经编程好多的EPROM新
片必须要防止紫外线照射而丢失数据。
4.2 内存的分类
3）EEPROM（Electrically Erasable Programmable ROM，电可 擦去可编程ROM）
可以直接用电信号擦除，也可以用电信号写入，常用于计算机的BIOS 。
内存基础知识讲解PPT课件
1. 符合主板上的内存插槽要求
• 不同的主板支持不同的内存，目前主板市场的主流是DDR2内存，因此在购买计算机时应该选购DDR2内存。 如果是升级计算机，就应该先查明主板是支持SDRAM内存还是DDR内存，以及主板所支持内存的最大容 量。
第9页/共13页
2. 注意内存的做工
• 内存的做工影响着内存的性能。一般来说，要使内存能稳定工作，要求使用的PCB板层数在6层以上，否则 内存在工作时会出现不稳定的情况。
4.1.1 内存的作用
• 内存（Memory）也被称为内存储器，其作用是用于暂时存放CPU中的运算数据，以及与硬盘等外部存储 器交换的数据。只要计算机在运行中，CPU就会把需要运算的数据调到内存中进行运算，当运算完成后 CPU再将结果传送出来，内存的运行也决定了计算机的稳定运行。
第1页/共13页
内存的外观
第2页/共13页
4.1.3 内存的分类
• 按照内存的工作原理可将内存分为RAM和ROM两类。 • 按表现形式可分为RAM、ROM和Cache三大类。
第3页/共13页
ROM（Read Only Memory，只读存储器）
• ROM的特点是价格高、容量小，而且一般只能从中读取信息而不能写入信息。但是ROM保存的数据在断电 后可保持不变，因此多用于存放一次性写入的程序或数据，如用于存储主板和显卡BIOS芯片的相关信息。
第10页/共13页
3.速度的选择
• 目前DDR2内存的主流都是DDR2 800，这种类型的内存提供了比 较大的带宽，对系统性能的提升也是比较明显的。因此，选购内存 时建议选择DDR2 800以上内存。
第11页/共13页
4. 注意内存的品牌
由于内存的生产相对
内存学习知识
内存学习知识一、电路板（Printed Circuit Board简称PCB板）1、PCB板的大小：(通常情况下PC 1250mil、SERVER 1700mil、NOTEBOOK 1250mil)2、PCB板的顔色：表面光潔、色澤均勻發亮、四週切割整齊沒有毛刺。
3、PCB板的厚度：除RDRAM爲八層板外，基本上爲六層板。
六層板有更好的電氣性能以及抗電磁的能力，同時方便布線。
(如果內存條爲四層板，那麽地線和正常的信號線就佈置在一起，這樣，內存條在工作過程中信號容易受電流所産生的雜波影響，所以産生不穩定現象。
4、PCB板的布線：線路清晰、合理。
布線情況很重要，每條到芯片的數據線(又稱蛇行線)都要做到長短一致，保証數據的統一和准確。
二、电容電阻：電容電阻的作用主要是排解強烈的電流經過所産生的雜波，從而達到內存給計算機帶來的兼容與穩定。
用於內存上的電阻一般有兩種阻値：10Ω和22Ω。
使用10Ω電阻的內存的信號很強，對主板兼容性較好，但隨之帶來的問題是其阻抗也很低，經常由於信號過強導致系統死機，而使用22Ω電阻的內存，優缺點與前者正好相反。
三、內存芯片(MEMORY CHIP)也叫内存颗粒，也有人叫IC（集成电路）:內存芯片主要是由成品晶圓和品牌外衣的保護層組成。
1、晶圓：也叫硅晶片。
它的主要原料是硅，这是地球上储量相当丰富的元素（連砂子里都含有硅），可以说是天然生成的半导体，通过不同的加工程序，工程师可以自由决定让它能不能导电和绝缘体，很符合电脑通电、不通电的需求。
工厂在提炼出高纯度的硅之后，把它做成像柱子一样的―硅晶柱‖，再像切火腿般地切割成一片片的圆盘，这些圆盘就是―晶片‖。
然而这些晶片只是半成品，还必须依据想制成的IC规格，在晶片的表面进行设计、刻蚀等工作，把十分细微的电晶体线路刻上去之后，再切成一片片的IC芯片，也就是我们在内存上看到的黑色芯片。
2、内存芯片上的品牌（保护层）主要分为：（1）日系：东芝（TOSHIBA）、日电（NEC）、三菱（MITSUBISHI）、日立（HITACHI）、尔必达（Elpida）日系的内存颗粒特点是高品质、高价格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
号反射
培训内容
内存条元器件组成及其作用 内存PCB 内存条分类及相互比较 内存条容量及带宽 内存信号描述 RAMAXEL品牌PCB 编号系统 DDRII维修图分析
内存条分类及相互比较
➢ 按IC类型分：
Pin out Level Interface
100/133M 0.8/1.05G
168 LVTTL(3.3V)
DDR 100/133/166/200M （Differential Pair） 200/266/333/400M
1.6/2.1/2.7/3.2G 184
SSTL_Ⅱ(2.5V)
内存条分类及相互比较
内存条元器件及其作用
2. EEPROM
存储内存的主要性能参数，包括频率，内存容量，开机时，自 检程序根据SPD中的参数设置BIOS中内存相关参数
3. 电阻/排阻
为了消除高速信号在阻抗不连续处的反射对信号传输质量的影 响，内存条设计需要用电阻或排阻对传输线做源端或终端匹配
内存条元器件及其作用
4. 电容
截线对该频率来说是短路的，从而使原始信号消失。同时导致严 重的EMI（ElectroMagnetic interference, 电磁干扰）问题。
内存PCB
6. PCB走线
▪（stripline)
内存PCB
➢ 单端线和差分线
内存PCB
差分线截面图：
✓为了防止PCB板翘曲，须保证叠层对称 ✓中间两层信号层之间的介质层要相对较厚，可减小两 层信号的串扰
内存PCB
3. PCB信号层和参考层是金属铜（Cu），介质层 是介电材料FR4。 FR4是玻璃和树脂的混合物， 两者混合的比例决定其相对介电常数Er，Er在 4.0到4.5之间。而Er的数值与信号的传播速度 和走线的特征阻抗密切相关。
o 旁路电容
• 旁路电容是内存条上连接在电源层和地层之间的电容 • 作用是使电源层和地层之间的交流阻抗尽可能低，为参考电源层的
信号和参考不同参考层的信号提供回流路径。
o 去耦电容 增加电源和地的交流耦合，减小交流信号对电源的影响
内存条元器件及其作用
o 负载电容
用于平衡负载端的结构，优化信号质量
o 滤波电容 滤除ODT,CS等低频信号上的高频噪声
内存条知识介绍
DIMM:Dual In-line memory module
内存事业部研发处硬件设计中心
培训内容
内存条元器件及其作用 内存PCB 内存条分类及相互比较 内存条容量及带宽 内存信号描述 RAMAXEL品牌PCB 编号系统 DDRII维修图分析
内存条元器件及其作用
1. SDRAM
4. 金手指是PCB与主板插槽衔接的部分，不同的 内存类型对应不同的金手指引脚数目。如对台 式机内存，SDR内存的金手指为168脚，DDR 为184脚，DDRII为240脚。
内存PCB
5. 过孔
过孔的结构及等效电路：
内存PCB
5. 过孔
o 过孔是为各信号层提供电气连接的通道。 o PCB的过孔包括通孔，埋孔，盲孔和微孔等，目前公司PCB的过
✓ Synchronous Dynamic Random-access Memory,同步动态随 机存取存储器，是内存条上的最重要的器件，SDRAM决定内 存的容量和带宽。
✓ 目前公司的SDRAM主要由以下的IC厂商提供：
o Infineon（英飞凌） o Micron（美光） o Hynix（现代） o Samsung（三星）
内存条元器件及其作用
5. Register,PLL
o 用于高端服务器内存条 o Register为寄存器或目录寄存器，内存上可以理解为书的
目录，有了它，当从内存接到读写时，会先检测此目录， 然后再进行读写操作，这将大大提高服务器内存的工作效 率。 o Register同时可补偿地址命令信号的损耗，增强驱动能力。 o PLL(phase lock loop,锁相环)可实现点对点的时钟连接，增 强驱动能力，稳定时钟相移
内存PCB
差分信号
内存PCB
差分走线的优点及设计规则
– 增强信号幅度，应用差分信号可以有效地使信号幅度加倍：V(-V) = 2V
– 抑制共模噪声 – 对地平面的回流路径要求不高
内存PCB
– 差分对走线要求等长，不等长将导致严重的EMI问题 – 差分对走线要求彼此靠近，以控制EMI – 差分对的阻抗匹配要选用与差分对阻抗相同的电阻值，
培训内容
内存条元器件组成及其作用 内存PCB 内存条分类及相互比较 内存条容量及带宽 内存信号描述 RAMAXEL品牌PCB 编号系统 DDRII维修图分析
孔主要是通孔。 o 相对其它类型的过孔，通孔的工艺简单，成本较低。 o 通孔又分为元件通孔和信号通孔，由于内存条上没有插件元件，
所以公司的PCB上的通孔都是信号通孔。 o 过孔会产生寄生电容和寄生电感，从而增大信号的上升时间，降
低信号带宽。典型的过孔的寄生电容约为0.3PF。 o 过孔短截线在高频时若为某个重要频率波长的1/4整数倍时，此短
培训内容
内存条元器件组成及其作用 内存PCB 内存条分类及相互比较 内存条容量及带宽 内存信号描述 RAMAXEL品牌PCB 编号系统 DDRII维修图分析
内存PCB
1. 内存PCB由公司研发处设计 2. 目前公司PCB主要是6层板，也有4层板和8层
板，典型的6层板的层叠结构如下：
1. SDR 2. DDR（Dual Data Rate） 3. DDRII
➢ 按应用领域分：
1. Unbuffered 2. SO-DIMM（Small Online DIMM） 3. Registered
内存条分类及相互比较
DDR与SDR比较
Clock Rate
SDR 100/133M
Data Rate Bandwidth(B/s)
DDRII与DDR之比较：
– 工作电压由2.5V降为1.8V – DDRII引脚数为240脚 – DDRII的data strobe信号为差分信号 – DDRII增加了ODT及OCD功能 – DDRII SDRAM的芯片封装形式为BGA，而DDR
SDRAM的封装形式为TSOP – DDRII时钟频率最高可达到400MHZ
