CWNS型常压卧式燃油(燃气)热水锅炉主要参数表
WNS系列热水锅炉安装使用说明书
WNSI用全自动燃气.油热水锅炉安装使用说明书一、系统设计概况二、锅炉参数及辅机三、锅炉自控简介（详见电控箱说明书、电路图）四、锅炉安装指导篇4.1 . 说明4.2 . 安装的般注意事项4.3 . 安装前的准备工作4.4 . 基本尺寸（详见出厂随机技术资料）4.5 . 锅炉参数（详见出厂随机技术资料）4.6 . 安全方面4.7.锅炉安装基准4.8 . 管道安装4.9 . 锅炉整体水压试验4.10 .保温施工及油漆4.11 .电气安装4.12 .烟囱的施工4.13 .燃烧器安装4.14 .锅炉前门安装调整4.15 .安全阀的调整4.16 .煮炉4.17 .试运行4.18.总体验收五、锅炉使用说明篇5.1.安全方面5.2运行5.3定期检验和检验方法5.4水质标准5.5锅炉故障对策表5.6燃烧器5.7控制盘六、锅炉经济运行七、附言、系统设计概况WNS通用系列湿背全自动燃气 .油热水锅炉系卧式内燃三回程火管锅炉，采用低位、对称布置燃烧室，本体上所有管子与锅筒及管板连接均采用焊接形式。
前 烟箱采用快开结构，回火室后部装有防爆、检查于一体的防爆门，锅筒下部设两 个头孔和清灰孔，便于检测、维修和清理。
锅炉采用下置波纹炉胆，高温烟气经 波纹炉胆回火室依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。
该锅炉配有先进全自动燃烧机，选用上乘的国产阀门、仪表、水泵。
锅炉点火、 燃烧给水、安全保护等均属自动控制。
该锅炉具有安全可靠、效率高、造型美观、 结构紧凑、安装简便、经久耐用等优点，适宜于各行业生产、生活供汽用。
WNSS用系列热水锅炉湿背全自动燃气 •油热水锅炉集中了国内外同类型锅炉之精萃，无 论是锅炉内部结构还是外型设计均处于同行业之领先地位。
附系统供热流程图：1、锅炉参数及辅机见图纸三、锅炉自控简介（详见电控箱说明书、电路 图）自控系统由燃烧控制、给水控制、压力保护、水位保护等控制电路组成，实 现锅炉的自动点火，燃烧、负荷调节、自动给水、安全运行。
热水锅炉的主要经济技术指标和型号参数
热水锅炉的主要经济技术指标和型号参数热水锅炉的参数：热水锅炉的基本参数有四个：1，额定热功率：单位时间内热水锅炉向外界供给的有效热量，其单位为MW。
2，额定工作压力：热水锅炉向外界输送热水的压力，其单位为Mpa(表压)。
3，额定出口水温度：锅炉向外界输出的热水温度，其单位为℃。
我国热水锅炉的参数系列如下图。
二，热水锅炉的型号：热水锅炉的型号由用短横线相连的三部分组成。
第一部分分三段，分别表示锅炉型号(用汉语拼音字母代号，如下图)，燃烧方式(同样用汉语拼音字母代号，如下图)和额定热功率(用数字表示，单位为MW)型号的第二部分也分为三段，分别表示额定工作压力(单位为Mpa)，额定出水温度和额定进水温度(单位为℃)，他们之间用斜线分开。
型号的第三个部分表示燃料种类(一般用汉语拼音字母代号，如下图)。
例如：多乐锅炉WNS7-1.0/115/70-YQ型锅炉就表示卧式内燃热水锅炉，额定热功率7MW，额定工作压力为1.0Mpa，额定出水温度115摄氏度，额定回水温度70摄氏度，燃料为油气两用。
三，热水锅炉的技术经济指标：热水锅炉的技术经济指标主要是指锅炉的热效率和钢材消耗率。
热水锅炉热效率是一个十分重要的技术经济指标，因为它直接影响到能源的节约。
热水锅炉的热效率随着锅炉的热功率及燃煤煤种的不同而变化。
由于锅炉热效率是一项重要的节能指标，因而在我国制定的《工业锅炉质量分等标准》中明确规定，一等品锅炉应该具有良好的节能效果，锅炉热效率应要比上表中规定的热效率最少增加2%，优等品锅炉应有明显的节能效果，其热效率应该比上表中规定的数值增加4%。
还有钢材的消耗率也是一个重要的经济指标，用热水锅炉单位热功率所消耗的钢材重量来表示，其单位为t/MW，它能直接影响到锅炉的成本。
但是随着锅炉热功率的增大，钢材消耗率也会随之降低。
WNS型燃油热水锅炉产品简要说明书(doc 11页)
WNS型燃油热水锅炉产品简要说明书(doc 11页)WNS型燃油（气）热水锅炉产品说明书♦产厂房相连时,应用防火墙隔开。
♦锅炉房建筑的耐火等级和防火要求应符合《建筑设计防火规范》及《高层民用建筑设计防火规范》的要求。
♦锅炉房应采用轻屋顶，屋顶每平方米不超过120公斤，亦可在外墙开设泄爆窗口，开窗面积和泄压口不小于锅炉占地面积的10%。
泄爆处不得与聚集人多的房间和通道相邻。
♦锅炉房的正常通风是保证锅炉正常燃烧的基本条件、锅炉房应设置合适的通风口，以向锅炉提供新鲜空气，避免锅炉产生不良燃烧。
♦锅炉房的大小应充分满足锅炉及其附属设备的操作、检修维护所需要的空间♦锅炉房的地面应平整、不易燃、无积水；地基承重应满足要求。
♦锅炉房内照明及电器开关采用防爆型。
♦燃用气体燃料的锅炉房内应设置气体泄漏检测报警装置。
燃气系统燃气供应系统相对于燃油系统要简单，燃气最大的不安全因素是燃气泄漏，检漏装置可靠是燃气供应系统关键部分。
（图三）燃气供应系统原理图♦应确保整个系统良好的密封，所有管道及配件应进行2倍工作压力的压力试验，至少不小于200mbar。
♦应装置调压阀和减压阀，以确保稳定的燃气压力。
♦选择可靠的检漏装置。
♦设置点火供气分路，在点火时，用点火电磁阀和调节阀，进入少量燃气点火♦装置燃气过滤器，确保燃气洁净。
♦装置安全排放阀，确保主电磁阀不受燃气压力过高而损坏电磁阀圈，安全阀排放管要通向室外安全地方。
♦装置燃气压力高、低保护开关。
♦风压监控，防止因供风不良而导致爆燃。
热水系统♦热水系统应根据《锅炉房设计规范》等国家有关标准、规范进行设计与安装。
♦在热水系统的最高处及容易集气的位置上应装设集气装置。
♦热水循环系统必须有可靠的定压措施和循环水的膨胀装置。
热水系统应装自动补给水装置。
水处理锅炉的水质应满足中华人民共和国GB1576-2001《工业锅炉水质》的标准。
安全阀本系列锅炉选用的是全启式弹簧安全阀，安全阀应装设泄放管，泄放管应直通安全地点，并有足够的流通截面积和防冻措施，保证排泄畅通。
WNS2-1.25-Y(CTG)锅炉技术参数
锅炉结构形式介绍与性能特点WNS系列燃气蒸汽锅炉概述：WNS型燃气蒸汽锅炉是目前国内先进的环保型产品。
它系卧式内燃三回程锅壳式全快装蒸汽或热水锅炉，采用湿背式及波形炉胆结构，螺纹烟管传热。
该锅炉由锅炉主机，汽水系统，进口名牌燃烧机，控制柜等部件组成。
锅炉的运行控制分为手动控制和全自动控制。
本炉型具有体积小、重量轻、热效率高、环保效果好，全快装出厂，安装迅速，自动化控制程度高，操作简单，安全可靠等一系列优点。
本公司全自动WNS系列锅炉为卧式、三回程、湿背式火管锅炉。
它是吸收了目前国际上多个知名品牌同类锅炉的众多优点，采用现代化的设计、开发手段研制而成的，具体有如下特点：高效的烟气流程燃烧室低位、对称布置，使蒸汽锅炉的安全水位范围增大，可最大限度地减少缺水事故的危害，二、三流程的螺纹烟管以炉胆为中心依次、对称布置，这可大大改善前、后管板的应力，采用湿背式结构，改善锅炉运行环境、提高锅炉热效率和使用寿命；采用烟气流通面积依次减少，使烟气高速、等速流动的设计思维，确保最佳传热效果；采用波型炉胆，流型回燃箱设计，确保了烟气密封性。
采用国际名牌燃烧设备，进行全自动调节燃烧，燃烧充分，节省燃料，降低污染。
此种锅炉水容量大，对负荷的波动不敏感，特别适用于负荷变动范围大的用户。
另外，对蒸汽锅炉而言，相应增大的汽空间可提高蒸汽品质。
本公司锅炉可根据用户要求配套使用全自动软水器的加药泵，可自动完成给水的软化，加药以及树脂的再生等过程。
本公司锅炉为小型快装锅炉，供货范围内的承压元件都在厂内组装完好，具有噪音小，对地基无特殊要求，这可大大减少安装费用的基建投资。
检修方便，前后烟箱采用活动式结构，可方便地对锅炉内部进行检查、维修和清理。
全自协智能控制，本公司卧式内燃锅炉的最大特点在于拥有功能强大，安全的控制系统；控制系统的主要元件采用进口的高质量产品，并且是采用一体化控制设备和可编程控制器（PLC）联合控制。
使自动化程度和运行可靠程度大大提高，使锅炉的操作更加简便、直观。
CWNS锅炉产品技术

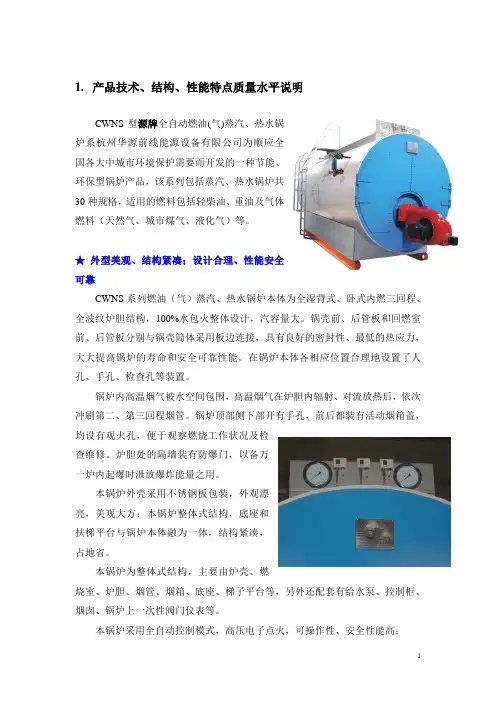

1.产品技术、结构、性能特点质量水平说明CWNS型源牌全自动燃油(气)蒸汽、热水锅炉系杭州华源前线能源设备有限公司为顺应全国各大中城市环境保护需要而开发的一种节能、环保型锅炉产品，该系列包括蒸汽、热水锅炉共30种规格，适用的燃料包括轻柴油、重油及气体燃料（天然气、城市煤气、液化气）等。
★外型美观、结构紧凑；设计合理、性能安全可靠CWNS系列燃油（气）蒸汽、热水锅炉本体为全湿背式、卧式内燃三回程、全波纹炉胆结构，100%水包火整体设计，汽容量大。
锅壳前、后管板和回燃室前、后管板分别与锅壳筒体采用板边连接，具有良好的密封性、最低的热应力，大大提高锅炉的寿命和安全可靠性能。
在锅炉本体各相应位置合理地设置了人孔、手孔、检查孔等装置。
锅炉内高温烟气被水空间包围，高温烟气在炉胆内辐射、对流放热后，依次冲刷第二、第三回程烟管。
锅炉顶部侧下部开有手孔，前后都装有活动烟箱盖，均设有观火孔，便于观察燃烧工作状况及检查维修。
炉胆处的隔墙装有防爆门，以备万一炉内起爆时泄放爆炸能量之用。
本锅炉外壳采用不锈钢板包装，外观漂亮，美观大方；本锅炉整体式结构，底座和扶梯平台与锅炉本体融为一体，结构紧凑，占地省。
本锅炉为整体式结构，主要由炉壳、燃烧室、炉胆、烟管、烟箱、底座、梯子平台等，另外还配套有给水泵、控制柜、烟囱、锅炉上一次性阀门仪表等。
本锅炉采用全自动控制模式，高压电子点火，可操作性、安全性能高；具有以下多重保护功能和报警系统：a．全自动高、低水位监测，自动给水或停炉及报警b．燃烧器起、停安全联锁功能；c．燃烧器点火前安全措施，点火前吹扫，熄火后吹扫功能。
d．火焰指示器监测、熄火保护；e．高低水位控制及保护；压力控制及联锁；f．主电源保护功能；★受热面积大，燃烧充分，污染物浓度低CWNS系列锅炉燃料适应性广，使用每种燃料都具有充裕的受热面积和较高的热效率。
该系列锅炉炉膛背压低，特别适合进口燃烧器，炉膛结构与火焰形状完美结合，使锅炉具有较大的超负荷能力，并且大空间的炉膛结构有利于燃料充分燃烧，烟气污染物浓度低。
WNS锅炉
WNS-燃油（气）卧式锅炉WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。
采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。
锅炉装有活动的前后烟箱盖，使锅炉检修方便。
锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。
该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
主要特点：1、整体结构合理、紧凑、属锅炉岛型，符合快装出厂条件。
本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。
现场接通气源、电源、水管路即可试车。
大大缩短了安装周期，且可保证产品质量。
2 设计性能先进。
该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。
具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆，保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。
该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。
4、配套辅机齐全，综合技术性能先进。
锅炉的工作过程：燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃尽室内，在燃尽室后部上侧进入对流受热面，经由前烟箱体上部进入第二对流受热面从后烟箱后部离开锅炉到囱排入大气。
若因调风不适当产生烟尘可分别沉降在前、后烟箱体、燃尽室内，打开检查门可全部清理。
工质通过受热产生饱和蒸汽由主汽阀输出至运行系统。
产品使用说明WNS系列燃油（气）蒸汽锅炉技术参数锅炉型号WNS1-0.7 WNS2-1.25WNS3-1.25WNS4-1.25WNS6-1.25WNS8-1.25WNS10-1.25WNS15- 1.25额定蒸发量（t/h） 1 2 3 4 6 8 10 15 额定蒸汽压力（MPa）0.7 1.25 1.25 1.25 1.25 1.25 1.25 1.25 额定蒸汽温度（℃）170.4 193.4 193.4 193.4 193.4 193.4 193.4 193.4 给水温度（℃）20 20 20 20 20 105 105 105 设计效率（%）88.4 89 89 89 88.4 88.9 88.9 91 适应煤种轻柴油、重油、天然气、液化气、城市煤气燃料耗量轻柴油（Kg/h）63 126 189 260 377 552 662 1026 天然气（Nm3/h）82 160 240 320 453 634 783 1174受热面积（m2）22.54 54.2 78.7 121 146.1 205 243 312 锅炉最大运输重量（t） 4.5 9.0 10.0 13.5 15.0 22.0 25.0 30.0锅炉运输尺寸（m）（LxWxH）3.7x1.9 x2.24.7x2.3 x2.54.7x2.5 x2.85.3x2.6 x2.85.6x2.7 x3.06.4x3.0 x3.27.3x3.0 x3.27.5x3.3 x3.6锅炉安装外形尺寸（m）（LxWxH）4.3x2.5 x3.15.4x2.7 x3.45.6x2.9 x3.76.3x3.0 x3.77.1x3.2 x4.17.5x3.3 x4.18.4x3.3 4.18.8x3.3 x4.6可以从不同角度出发对锅炉进行分类： 1、按烟气在锅炉流动的状况分：水管锅炉、锅壳锅炉（火管锅炉）、水火管组合式锅炉 2、按锅筒放置的方式分：立式锅炉、卧式锅炉 3、按用途分：生活锅炉、工业锅炉、电站锅炉 4、按介质分：蒸汽锅炉、热水锅炉、汽水两用锅炉、有机热载体锅炉 5、按安装方式分：快装锅炉、组装锅炉、散装锅炉 6、按燃料分：燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉、电加热锅炉、生物质锅炉 7、按水循环分：自然循环、强制循环、混合循环 8、按压力分：常压锅炉、低压锅炉、中压锅炉、高压锅炉、超高压锅炉 9、按锅炉数量分：单锅筒锅炉、双锅筒锅炉 10、按燃烧定在锅炉内部或外部分：内燃式锅炉、外燃式锅炉 11、按工质在蒸发系统的流动方式可分为自然循环锅炉、强制循环锅炉、直流锅炉等。
卧式燃油燃气热水锅炉使用说明书
卧式燃油燃气热水锅炉使用说明书一、卧式燃油（气）热水锅炉特性描述取暖型、兼用型、温水型（镀锌）炉体设计优化，受热面积大，热效率高，升温快，供应热水充足。
配置优质燃烧器，燃料燃烧充足。
配置优质燃烧器，燃烧燃烧充分，噪音低。
采纳新一代智能型电脑操纵器,功能齐全,有过热爱护、缺水爱护、自检功能等多重爱护功能，安全可靠。
自动化程度高，具有自动补水、燃烧、循环操纵等自动操纵功能。
状态显示丰富，锅炉运行状态一目了然，是新一代的理想锅炉。
外观造型新颖，色泽明快、文雅。
整体布置紧凑，占地面积少，安装方便。
二、卧式燃油（气）热水锅炉技术参数表本产品的技术参数因产品质量的改进而有所变更时，恕不预告。
三、使用前的注意事项1、燃料须使用煤油、柴油，切勿使用汽油和重油，电源额定电压为2 20V或380V，其电压波动范畴在额定电压的±5%之内。
2、冬季气温到0ºC以下时，柴油往往显现凝固现象，不易使用，最好使用-10#柴油或煤油。
3、机器安装时应接地线，高层建筑应加装避雷针。
4-、锅炉周围禁止放汽油及信那水等易燃物质。
5、锅炉房要始终保持干燥清洁，防止操纵系统受潮。
6、如配置室内温度调剂器时注意事项：①锅炉安装时幸免下列场所。
温度变化大的地点（阳台、窗户边）或太阳直射的地点。
有湿气或溅水的地点。
儿童能触及的地点。
②当室内操纵器连线通过门缝时，注意不要压断电线。
锅炉配管时注意事项①锅炉配管时，须设置膨胀水箱，水箱离锅炉上部高出1m以上。
②在锅炉的补水管和放空管上不能安装阀门。
③要使用充足的生活热水请把供水的水压调至0.6-1.0kg/cm2(水压高的地点请使用减压阀门)。
④要使用额定容量的循环泵与锅炉安装。
循环泵安装时底部要平稳，防止产生振动和噪音。
做好管路保温，尽量采纳防火材料，防止热损耗和火灾。
连接处要严密，防止漏水。
⑤锅炉的热水排管，须以屋顶水箱供水，不能直截了当连自来水管。
烟筒要设置好。
A、安装时注意事项无烟道情形c、有烟道的情形四、配制水箱要求备注：要使用耐腐蚀材料：水箱应能承担100ºC以上的温度。
WNS系列全自动燃油(气)蒸汽锅炉主要参数表
WNS3-1Y(Q) 3 1 184 20 90.5 230 92.14 ＜1级
℃ % / / kg/h kg/h Nm3/h Nm /h Nm /h / / / kw kw kw/ kw mm mm mm mm mm mm mm T T V mm mm mm / kw / mm / mm
3 3
柴油、重油、天然气、液化气、城市煤气 31.5 33.02 37.5 12.66 75 L3Z M3Z G3 0.76 0.76 4.5 0.76 3152 595 2200 1876 2312 1025 250 2.7 3.7 50 50 40 JGGC1 -8.615384615 2.2 G3/2" 15 R3/8" φ316 63 66.99 75 25.38 150 L5Z M5Z G5 1.4 1.4 4.5 1.4 3440 645 2350 2234 2740 1500 200 4.87 6.4 65 50×2 40 JGGC2 -9 2.2 G3/2" 15 R1/2" φ316 94 98.89 113 38.05 226 L7Z MS7Z G7G 2.6 2.6 13.2 2.6 3600 800 2700 2436 2900 1700 200 5.5 7.6 65 50×2 40 JGGC2 -9 2.2 G3/2" 15 R1/2" φ400 125.5 131.72 151 50.68 302 L8Z MS8Z G8 4 4 13.2 4 4320 764 2450 2434 3400 1500 303 7.32 12.8 65 50×2 40 JGGC2 4-136/17 3 G3/2" 15 R1/2" φ400 189 197.55 225 76.01 450 L9Z MS9Z G9 6.5 6.5 13.2 6.5 4560 1010 2600 2674 3560 1850 300 10.1 16 380V/50Hz 100 50×2 40 JGGC4 -8 3 G3/2" 15 R1/2" φ530
