RSLogix5000添加EDS文件的步骤
中科易联 Profinet转EtherNet IP网关 HT3S-PNS-EIS用户手册 V2
ETHERNET/IP转PROFINET协议网关HT3S-PNS-EIS用户手册V2.01北京中科易联科技有限公司目录1. 产品概述 (2)1.1 产品功能 (2)1.2 技术参数 (2)1.2.1 Profinet技术参数 (2)1.2.2 EtherNet/IP技术参数 (3)2. 产品外观 (4)2.1 产品尺寸图 (4)2.2 端子说明 (4)2.3 指示灯 (5)2.4 拨码说明 (5)3. 硬件电气规范 (6)3.1 电气参数 (6)3.2 Profinet的电气连接 (6)3.3 EtherNet/IP的电气连接 (7)4. 协议及数据转换 (8)4.1 协议转换原理 (8)4.2 Profinet协议介绍 (8)4.3 EtherNet/IP协议介绍 (9)5. 软件配置及操作 (11)5.1 配置网关的EtherNet/IP地址 (11)5.2 配置网关的EtherNet/IP从站 (14)5.2.1 使用AB系统的配置方法 (14)5.2.2 使用欧姆龙系统的配置方法 (23)5.3 配置网关的Profinet从站 (34)1. 产品概述1.1 产品功能HT3S-PNS-EIS是一款Profinet从站功能的通讯网关，主要功能是将Profinet 网络和EtherNet/IP网络连接起来，进行数据传输。
HT3S-PNS-EIS网关连接到Profinet总线中作为从站使用，连接到EtherNet/IP总线中作为从站使用。
1.2 技术参数1.2.1 Profinet技术参数● 网关作为Profinet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应Profinet V2.3协议，采用实时（RT）通讯功能，符合：GB/T 25105-2014《工业通信网络现场总线规范类型10: Profinet IO规范》，IEC 61158-5-10：2007，IDT。
罗克韦尔软件安装
点击“下一步”后请选择 “我同意”继续安装
4-6 通讯软件RSLINX安装
提示输入序列号，任意输入 10位数字后点击“下一步”
4-7 通讯软件RSLINX安装
点击“下 一步”
4-8 通讯软件RSLINX安装
点击“安装”进入正式安装
4-9 通讯软件RSLINX安装
正在安装EDS文件，持续 大约3分钟。
安装过程中会提示：因为 通讯软件未安装导致软件 安装失败，请点击“确定” 后继续安装，圈选打叉的 是未能安装成功的软件。
2-22 RSLogix 5000 安装
对话框提示，请选择 “忽略”后跳转到是 否选择现在激活产品， 请选择不激活产品。
2-23 RSLogix 5000 安装
点击“完成”； RSlogix5000软件安装 完成。
RSNetworx 网络组态 软件
其它软件
RSLinx 通讯平台
RSLogix Emulate 5K 仿真软件
2-1 RSLogix 5000 安装
双击文件夹
2-2 RSLogix 5000 安装
双击文件夹
2-3 RSLogix 5000 安装
双击安装程序setup.exe
2-4 RSLogix 5000 安装
5-9 软件激活
请点击 “Move” 请点击 “OK”
6、小结
• 罗克韦尔编程软件、通讯软件、仿真软件、 软件激活已完成安装。 • 安装罗克韦尔其他软件时有的需要退出通 讯软件和杀毒软件才能安装成功。 • 三个软件的安装顺序没有严格要求，可以 尝试其他顺序安装。 • 全部安装过程持续约60分钟。
双击“Prvdisk” 弹出对话框，请 选择并点击“连 接”进入下一步 操作
5-4 软件激活
RSLogix5000调试步骤-项目总结
1、安装RSLogix5000，订货是V19版本，光盘内集成有以前所有版本，安装时可以选择所有版本进行安装，授权通用2、Rslogix5000连接一个新PLC时，需要先给PLC刷新固件。
连接PLC 的步骤：将电脑的有线网络IP地址设置为自动获取，打开BOOTP/DHCP Server 设置子网掩码：255.255.255.0,会自动刷出PLC的MAC地址如下图。
双击MAC地址设置PLC的IP地址确认后点击Enable DHCP将地址下载PLC中，再点一下Disable Bootp/DHCP。
3、如果通过电脑直接连接PLC，IP地址要手动设置为：192.168.1.10，如果通过路由器则设置为自动获取。
首先组态RSlinx Classic通讯驱动。
Communications-Configure Drivers-Ethernet devices或EtherNet（此驱动只能连接PLC）/IPDriver(此驱动可以连接PLC和触摸屏)菲律宾项目用1769-L35E PLC与RSview 32上位机通过以太网通讯。
RSLinx Classic设置如下4. 设置Configure Client Applications点击RSWho,会自动识别连接到的PLCRslinx classic组态好后在RSlogix5000中点击找到cpu所在位置点击go online4、Compact-Logix 1769系列PLC，通过1769-SDN/B进行扩展机架时，相当于新加了一组子站，通过1769-SDN/B扫描新加子站，通讯方式为DeviceNet网通讯，如果距离近时可以通过终端盖板上的扩展电缆进行扩展。
1769-SDN/B 模块需要刷新固件后才正常通讯，将设置下载到1769-SDN/B模块中。
新加子站需加1769-ADN通讯模块，1769-SDN/B最多可加三个扩展即三个1769-ADN，SDN与AND连接线需要在ADN末端2,4端子（红，蓝）线加一个120欧姆的终端电阻。
RSLogix5000教程
Logix5000软件应用
5、树形工程管理
Logix5000软件应用
剪切 /拷贝/粘贴 不做 / 重做
用户常用 指令标签钮
应用 验证按钮
文件操作 工具条
控制器 组织器
信息条
弹出 工具提示
当前梯级 位置
组件 创建工具条
指令集 工具条
梯型编辑器 窗口 验证 窗口
Logix5000软件应用
6、右键点击 I/O configuration。选择 New Module。
单击OK.
Logix5000软件应用
Next.
Logix5000软件应用
Next.
Logix5000软件应用
Next.
Logix5000软件应用
Next.
Logix5000软件应用
Next.
Logix5000软件应用
Finish.
Logix5000软件应用
7、右键点击Controller Tags.
系统自动生成了该模块数பைடு நூலகம்。
Logix5000软件应用
8、开始你的第一个程序。点击MainRoutine。
Logix5000软件应用
9、自己做个简单程序如下。
Logix5000软件应用
10、下载程序，先选择 Who Active。
Logix5000软件应用
11、选择下载路径如下。
Logix5000软件应用
12、程序在线后Trends可 看到此画面。
RSLinx软件应用
10、 远程模块访问。在configure Driver 中增加新IP地址， 可以访问其他站点。
RSLinx软件应用
快速实现远程组态， 下载程序，监控。真正实现网络控制。
RSLogix5000项目操作指南说明书

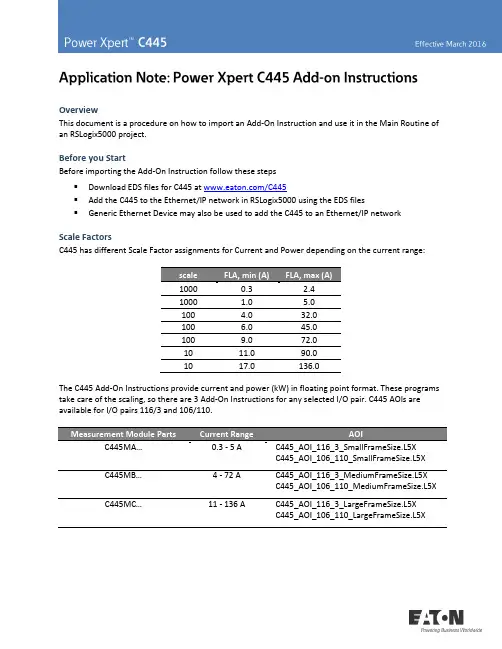

OverviewThis document is a procedure on how to import an Add-On Instruction and use it in the Main Routine of an RSLogix5000 project.Before you StartBefore importing the Add-On Instruction follow these steps▪Download EDS files for C445 at /C445▪Add the C445 to the Ethernet/IP network in RSLogix5000 using the EDS files▪Generic Ethernet Device may also be used to add the C445 to an Ethernet/IP networkScale FactorsC445 has different Scale Factor assignments for Current and Power depending on the current range:The C445 Add-On Instructions provide current and power (kW) in floating point format. These programs take care of the scaling, so there are 3 Add-On Instructions for any selected I/O pair. C445 AOIs are available for I/O pairs 116/3 and 106/110.InstructionsTo use one of the C441 Add-On Instructions for I/O assemblies 116/3, follow these steps. The same steps apply for other I/O assemblies like 106/110.▪Open the RSLogix5000 project where it will be used▪Create an Ethernet/IP network and add the C445▪Select the 116/3 I/O assembly pair▪Right click on Add-On Instructions on the tree on the left of the screen and select Import Add-On Instruction▪Locate the Add-On Instruction on your computer and select Open. The tree in RSLogix5000 should look like the following:▪The parameters, tags and logic for this Add-On Instruction are available to view under C445_AOI_116_3_SmallFrameSize (Small frame size used in this example)▪To add this Add-On Instruction to the Main Routine, open the MainRoutine as shown below:▪In the area above where logic is entered are all of the available instructions. Select the category called “Add-On” and the C445 Add-On Instruction will be displayed above it, as shown below:▪Select the C445 AOI to add it to your program as shown below:▪Double click the “?” to the left of the ellipses and enter a name for this AOI block. For this exam-ple, C445 is used. Right click on C445 and choose New “C445” - the following window will open:▪Be sure all fields have the selections shown above, then select “Cr e ate”▪Add the Input and Output addresses by selecting the “?” next to each one and select the ad-dresses as shown below▪Note: Under the Input tag category is C445:I1.ConnectionFaulted. This is a BOOL tag that is a 1 if the connection is lost to the C445 and a 0 if the connection is good. Monitor this bit for connec-tion status for the C445 by assign ing it to the “Comm_Status” tag shown below the I/O tagsComplete!The information for the Add-On Instruction will now be displayed and the instruction is now included in your logic. Specific tags were selected to be displayed in the instruction, but all I/O tags are now availa-ble to be used in the programTags correspond to the tag names documented in the C445 user manual (publication MN0420003EN) Appendix C for Input assembly 116 and Output assembly 3. They are located in the Parameters and Lo-cal Tags area under “MainProgram” in the RSLogix5000 project. All Input and Output tags are shown below for 116/3. Refer to user manual for tags used with 106/110.The Logic area for the Add-On Instruction associates the generic I/O tags RSLogix5000 creates with the descriptive tags shown above. These generic I/O tags are created when a device is added to the Ethernet network. The generic I/O tags can be found in the Controller Tags area.The descriptive tags shown above may now be used to control and monitor the C445.Supporting DocumentationC445 User Manual MN0420003EN/C445Additional HelpIn the event that additional help is needed, contact the Technical Resource Center at1-877-ETN-CARE Option 2, Sub Option 2。
罗克韦尔PLC系统操作站软件安装及配置作业指导书
罗克韦尔PLC系统操作站软件安装及配置作业指导书目录一、操作站操作系统的安装及配置 (3)二、 RSlink软件的安装 (6)三、系统组态软件RSlogix5000或RSlogix500的安装 (10)四、项目组态软件RSView32或RSView SE的安装 (19)五、系统放权利文件 (28)六、系统网络配置与项目通道配置（RSview32） (32)七、添加系统EDS文件 (41)八、操作站备份 (43)罗克韦尔PLC系统操作站软件安装及配置作业指导书AB PLC是我厂最主要的三大控制系统之一，应用比较广泛，系统操作站的维护工作工作也显得尤为重要，操作站相关软件的安装及配置也是日常维护中经常要进行的工作，是必须要掌握的技能之一。
罗克韦尔PLC系统（以下简称AB系统）需要安装的软件主要有程序组态软件RSlogix5000或RSlogix500；项目组态软件RSview32或SE；网络组态软件RSlink。
系统操作站的安装和配置应当按照以下顺序进行：1、操作系统的安装和配置；2、网络组态软件RSlink的安装；3、程序组态软件RSlogix5000或RSlogix500的安装；4、项目组态软件RSview32或SE的安装；5、系统放权利文件；6、系统网络配置与项目通道配置（RSview32）；7、添加系统EDS文件；8、操作站桌面锁设定与整体备份。
以上步骤中3和4的顺序可以颠倒，其他步骤必须按顺序进行。
下面就各个软件的安装及操作站的配置步骤进行详细介绍：一、操作站操作系统的安装及配置目前AB系统操作站的操作系统主要是windows XP，要安装系统软件首先需要安装操作系统，并对操作系统进行简单的设置。
第一步：XP操作系统的安装及基本配置。
操作系统的安装只需按照基本的系统安装步骤进行即可，这里不再详细的介绍安装过程，需要注意的是如果是新硬盘需要对硬盘分区并格式化，最少需要分两个区，便于后期程序和系统的备份恢复，系统盘最少分配10GB。
RSLogic5000安装和使用手册
Publication 9399-RLD300GR 技術支援電話：1-440-646-780技術支援傳真：1-440-646-7801 世界網站 ：1999，2000 Rockwell 軟體公司，Rockwell 自動化公司，在美國版權所有，翻印必究。
部份版權由Allen-Brandley 公司‧ LLC ，Rockwell 自動化公司所有。
此手冊和相關Rockwell 軟體屬於Rockwell 軟體公司所有。
若非經Rockwell 軟體公司同意，嚴禁翻印。
請遵照執照合約細則。
Rockwell 軟體公司商標, RSAlarm, RSAnimator, RSAssistant, RSBatch, RSBreakerBox,RSButton, RSChart, RSCompare, RSControlRoom, RSData, RSDataPlayer, RSEventMaster,RSGuage, RSJunctionBox, RSLogix Emulate 5, RSLogix Emulate 500, RSGuardian,RSHarmony, RSKeys, RSLadder, RSLadder 5, RSLadder 500, RSLibrary Builder, RSLinx,RSLogix 5, RSLogix 500, RSLogix Frameworks, RSLogix SL5, RSMailman, RSNetworx forControlNet, RSNetworx for DeviceNet, RSPortal, RSPower, RSPowerCFG , RSPowerRUN,RSPowerTools, RSRules, RSServer32, RSServer, RSServer OPC Toolkit, RSSidewinderX,RSSlider, RSSnapshot, RSSql, RSToolbox, RSToolPak I, RSToolPak II, RSTools, RSTrainer,RSTrend, RSTune, RSVessel, RSView32, RSView, RSVisualLogix, RSWheel, RSWire,RSWorkbench, RSWorkshop, SoftLogix 5, A.I. Series, Advanced Interface (A.I.) Series,AdvanceDDE, AutomationPak, ControlGuardian, ControlPak, ControlView, INTERCHANGE,Library Manager, Logic Wizard, Packed DDE, ProcessPak, View Wizard, WINtelligent,WINtelligent LINX, WINtelligent LOGIC 5, WINtelligent VIEW, WINtelligent RECIPE,WINtelligent VISION, and WINtelligent VISION2 是Rockwell 軟體公司/自動化公司註冊商標。
AB-PLC使用笔记(自己)_New
AB-PLC使用笔记(自己)_NewAB-PLC使用笔记(自己)1..软件安装2.首先安装RSLINX CLASSIC，然后安装RSLOGIX，再安装CONTROLFLASH，再安装CONTROLNET，最后安装授权。
3.授权安装步骤如下：1）开始——程序——DEKART——PRIVATE DISK2）点击CONNECT3)找到授权所在文件夹，双击4）安装完毕后不要关闭DEKART PRIVATE DISK，打开MOVE ACTIVATION 32，5）选择驱动Z盘，然后OK，MOVE OK下面介绍各个软件的使用：一，RSLinx Classic是AB_PLC的联机介质软件，即联机方式选择。
该软件可以刷出整个网络中的模块（除第三方模块之外，即非AB的模块）。
1.打开联机介质软件。
2. 在communications中点击，在配置驱动窗口中选择联机方式，用串口选择“RS-232” DF1 devices；用以太网选择“Ethernet devices”。
3.1下面举例用串口方式：在步骤2中选择“RS-232 DF1 devices”，点击，为该方式取名点击OK。
然后点击。
自动配置完成之后点击OK。
然后点击CLOSE。
3.2下面举例用以太网方式：方法一：在步骤2中选择“Ethernet devices”，点击，为该方式取名点击OK。
然后在下面的0号站中输入以太网模块的IP地址。
配置完成之后点击“确定”。
然后点击CLOSE。
4.点击RSwho ，勾选上自动浏览，这时候就会自动刷出整个网络来了。
方法二：这里点击删除Delete。
点击RSwho ，勾选上自动浏览，这时候就会自动刷出整个网络来了。
二，ControlFLASH是AB_PLC刷CPU版本的软件。
1.打开。
点击下一步。
2.选择PLC的CPU型号1756- L63。
点击下一步。
3.选择需要刷的CPU，用串口时鼠标应该点击在AB_DF1-1这里，然后OK。
(仅供参考)RSLogix5000手册
AB_RSLogix5000初级使用手册目录：设定笔记本IP地址 (3)查看PLC硬件组态信息 (3)设定RSLinx (4)打开RSLogix5000软件创建与RSLinx相符的程序 (7)在RSLogix5000软件中创建程序章节、程序段落、程序自然段 (10)上传和下载程序 (13)创建行参 (16)RSLinx查看网络IP以及硬件 (18)PLC静态和动态IP地址分配 (21)Firmware刷新 (25)Rxlogx5000软件的在线修改功能 (28)Rxlogx5000软件的在线强制功能 (31)范围指令LIM需要注意的是，当Low Limit < High Limit数值时，LIM命令在Low Limit和High Limit之间的数值时输出。
如果Low Limit > High Limit数值时，LIM命令在Low Limit和High Limit之间的数值时停止输出。
(35)查找跳转、中断等子程序块的位置 (35)RSLogix5000软件的在线帮组功能 (36)Routine里程序的类型 (37)一个Project里可以最多建立32个Task，但只能有一个Task属性为Continuous （连续扫描）其余的31个Task可以分配给Event（事件扫描）或者Periodic（中断扫描）。
每一个Task里可以建100个Program，每一个Program可以建立无穷个routine。
(38)备份程序和解压程序 (41)程序的比较 (43)Flash Memory Card 程序备份和下载操作 (46)模拟量模块的组态、量程设定、模拟量输出的钳位设定。
(49)Device Net网络配置 (53)Device Net软件安装 (55)Device Net组网 (57)在RSLogix5000程序里添加DeviceNet硬件 (69)DeviceNet的硬件寻址 (71)配置EtherNet以太网远程I/O (75)实时监控趋势图 (81)EDS文件更新 (85)设定笔记本IP地址1．查看AB_PLC机器槽架上的CPU模块显示的IP地址，一般PLC的IP地址为为10.0.0.1，笔记本上的IP最后一位设置需要变化。
罗克韦尔RSLOGIX5000的使用方法
罗克韦尔RSLOGIX 5000的使用方法之宇文皓月创作摘要：通过示例项目讲解RSLOGIX 5000从项目的启动、实施到测试过程，深入浅出地软件的的编程方法关键词：PLC；软件；编程A description of ROCKWELL programming software RSLOGIX 5000 and its applicationAbstract：The programming method employing the ROCKWELLRSLOGIX 5000 software is briefly described with examples，includingthe start—up of an item，and execution and debugging of the item.1引言RSLOGIX5000是美国AB公司开发的用于对其公司PLC产品编程的软件。
它具有以下特点：1.统一的项目检查2.灵活的梯形图编辑器3.拖放式操纵4.梯形图检查选项5.定制数据监视6.状态文件分类显示7.简易的通讯配置8.强大的数据库编辑器9.查找与替换10.直观的windows界面11.项目校验快捷地更正程序错误等。
2 创建工程下面介绍如何使用RSLogix5000,首先要创建新的RSLogix5000工程文件。
具体步调如下：打开RSLogix5000,见图1-1图1-1打开后的窗口为RSLogix5000的工程，见图1-2：首先你要给PLC的处理器定义，定义的内容有名字、类型、机架的背扳所在槽号、创建的文件路径等。
这里处理器类型选1756 L1 controllogix 5550，名字定为PLC，description定为练习，背板定为13槽，槽号0槽，路径默认。
图 1-2点击ok完成设置，显示RSLogix5000工程界面首先提出tag(标签)的概念，标签：就是实际工程中的变量，有模拟量如水位、压力、温度。
RSLOGIX5000使用简介
10）要在 module 连接中断和不存在数据时在运行模式下产生严重故障， 请确保选定如果在运行模式下连接失败，则 Controller 将产生严重故障框。
11）单击确定，完成配置。
3.6创建Tag（标签/变量）
上面的步骤已经创建了新项目，现在使用预定义的 data type 为应用程序创建 tag。
首次创建项目时，RSLogix 5000 软件会为您创建连续的主 task。
1） 在 Controller 管理器中，双击 MainTask。
2） 在“名称”文本框中，输入描述主 task 的功能的名称。
3） 在“说明”文本框中，输入主 task 的说明。 4） 单击应用保存您所做的更改，但不关闭“属性”对话框。 5） 单击配置选项卡。 6） 从“类型”下拉列表中，选择应用程序所需的 task 类型
7） 要选择以其显示 tag 值的默认样式，请从下拉列表中 选择样式。
8） 单击确定。
9） 要编辑此 tag，双击 Program Tags 或 Controller Tags，取决于在其中创建 tag 的集合。
3.7输入梯形图Routine逻辑
通过在脱机的 routine 中输入梯形图元素开始编程项目。 1. 在 Controller 管理器中，双击要输入梯形图的 routine。 2. 要拖动工具栏中的指令，执行以下操作： A. 在“梯形元素”工具栏中，单击所需指令组的选项卡。
7. 要在指令周围回绕分支段，请将右侧的分 支段拖到指令另一侧的有效位置。 8. 要创建并行分支，右击现有分支左侧的分 支段，然后选择添加分支级别。
3.7输入梯形图Routine逻辑
RSLogix 5000 用户使用手册.
Logix5000 控制系统中的 ControlNet 模块 1734-ACNR, 1756-CNB, 1756-CNBR, 1769-L32C, 1769-L35CR, 1784-PCC, 1784-PCIC, 1784-PCICS, 1784-PKTCS, 1788-CNC, 1788-CNCR, 1788-CNF, 1788-CNFR, 1794-ACN15, 1794-ACNR15, 1797-ACNR15用户手册重要的用户信息固态设备与机电设备在操作特性上有所不同。
Safety Guidelines for the Application,Installation and Maintenance of Solid State Controls(应用、安装和维护固态控制的安全原则 (出版号 SGI-1.1,可从当地 Rockwell Automation 销售部获取, 或通过/literature 在线获取介绍了固态设备和硬布线的机电设备之间的一些重要区别。
由于存在此区别,也由于固态设备的广泛应用,因此负责应用此设备的所有人员都必须清楚了解此设备的每次预期应用都能符合要求。
任何情况下, Rockwell Automation, Inc. 都不对因使用或应用此设备而导致的偶然性或间接性损害承担任何责任。
本手册中所包括的示例和图表仅用作说明性目的。
由于任何特定安装都涉及许多可变因素和条件,因此 Rockwell Automation, Inc 对根据示例和图表进行的实际使用不承担责任。
对于使用本手册中介绍的信息、电路、设备或软件, Rockwell Automation , Inc. 均不承担专利责任。
未经 Rockwell Automation, Inc. 的书面许可,禁止对本手册的内容进行全部或部分复制。
在整个手册中,我们在必要位置都使用了注释,使读者了解安全注意事项。
警告标识有关在危险环境中会导致爆炸的作法或情形的信息, 这种做法或情形可能会导致人身伤害或死亡、财产损害或经济损失。
rslogix5000仿真软件使用教程(2024)
与其他自动化系统集成方法
2024/1/27
OPC接口集成
rslogix5000支持OPC接口标准，可以与支持OPC接口的自 动化设备或软件进行数据交换和集成。
Modbus协议集成
通过Modbus协议，rslogix5000可以与支持Modbus协议 的设备进行通信和数据交换，实现与不同厂商设备的互联 互通。
24
自定义函数库创建及应用
自定义函数库创建
用户可以根据实际需求，创建自定义函数库，将常用的控制逻辑或算法封装成函数，方
便在多个项目中复用。
函数库管理
rslogix5000提供函数库管理功能，可以对自定义函数库进行添加、删除、修改等操作 ，实现函数库的灵活管理。
2024/1/27
函数调用与参数传递
在项目中可以直接调用自定义函数库中的函数，实现控制逻辑的快速搭建。同时，支持 函数参数的传递和修改，提高了函数的灵活性和可重用性。
3. 选择安装路径和组件，建 议保持默认设置。
2024/1/27
2. 双击安装程序，按照提示 进行安装。
4. 等待安装完成，期间可能 需要输入序列号和其他信息 。
5
授权与激活方法
在安装过程中，需要输入有效的序列号和授权信息。
如果已经安装但未激活，可以在软件界面中找到“帮助”或“激活”选项 ，按照提示进行激活操作。
23
数据监控与记录功能实现
实时数据监控
利用rslogix5000的数据监控功能，可以实 时查看和监控PLC内部的数据变化，包括寄 存器、变量、位状态等。
2024/1/27
历史数据记录
软件支持历史数据记录功能，可以记录PLC运行过 程中的关键数据变化，便于后续分析和故障排查。
2024年RSLogix5000培训教程
RSLogix5000培训教程一、引言RSLogix5000是美国罗克韦尔自动化公司推出的一款功能强大的可编程逻辑控制器（PLC）编程软件，广泛应用于工业自动化领域。
为了帮助用户更好地了解和使用RSLogix5000，本文将详细介绍RSLogix5000的基本概念、操作步骤和编程技巧，以便用户能够快速掌握并应用于实际工程中。
二、RSLogix5000基本概念1.1项目结构（1）控制器：表示一个PLC，可以添加多个控制器。
（2）程序：表示一个控制器的程序，包括程序文件和程序块。
（3）任务：表示程序中的一个执行单元，包括程序块和程序文件。
（4）程序块：表示程序中的一个功能模块，如程序、子程序、函数等。
（5）程序文件：表示程序中的一个文件，如梯形图、指令表、功能块图等。
1.2数据类型RSLogix5000提供了丰富的数据类型，以满足各种编程需求。
主要数据类型包括：（1）位数据类型：如BOOL、TE、WORD等。
（2）整数数据类型：如SINT、INT、DINT等。
（3）浮点数数据类型：如REAL、LREAL等。
（4）字符串数据类型：如STRING。
（5）时间数据类型：如TIMER、COUNTER等。
1.3I/O模块（1）离散输入/输出模块：如DI、DO。
（2）模拟输入/输出模块：如、AO。
（3）特殊模块：如温度、压力、流量等传感器模块。
三、RSLogix5000操作步骤2.1创建新项目（1）启动RSLogix5000软件。
（2）“新建”按钮，选择项目类型和控制器型号。
（3）输入项目名称和路径，“创建”按钮。
2.2配置I/O模块（1）在项目结构中，选择控制器，右键“添加I/O模块”。
（2）在I/O模块列表中，选择所需模块，“添加”按钮。
（3）配置模块参数，如通道、地质、数据类型等。
2.3编写程序（1）在项目结构中，选择程序，右键“添加程序块”。
（2）在程序块列表中，选择所需块类型，如程序、子程序、函数等。
AB-RSLOGIX500PLC集成万可ETHERNET远程IO站配置
AB-RSLOGIX500 PLC集成万可ETHERNET远程IO站配置1、硬件系统构成：控制器选用为1756-L61 ControlLogix5561，以太网模块为1756-ENBT，远程IO站为万可750-341以太网接口模块下挂万可各种IO模块，共有11个远程IO站。
整个网络为由12个X204-2西门子光纤交换机组成的环网。
硬件上就是安装好交换机和PLC模块后上电保证光纤环网是全部联通的即可进行系统软件组态。
2、软件系统：安装好RSLogix5000后还的安装“WAGO BootP Server”程序包，主要用来设置万可750-341接口模块的IP地址以及其他属性。
在RSLogix5000中还需导入万可750-341接口模块的EDS文件“EDS_EthernetIP_V04”。
3、组态前需规划好整个网络IP地址的网段和网关(如果需要)。
首先设置好ENBT模块的IP地址。
步骤如下直接用交叉网线连接，先设置自己电脑的IP地址；网关；子网掩码。
然后打开BOOTP--DHCP SEVER，设置Network setting，设好后单击OK。
在这个软件的界面上一会应该会出现以太网模块的字符串名字（应该是ROCKWELL公司出厂时候写进去的一个序号），然后双击它，就会出现一个对话框，要求输入它的IP地址；子网掩码；和网关，输入完毕后，按BOOT ENABLE应该就OK了。
要disable BOOTP/DHCP，断电后IP地址保持3、750-341接口模块IP地址设置：首先需抄下接口模块的MAC地址点击开始菜单---程序/ W AGO Software / W AGOBootP Server 点击W AGO BootP Server configuration后会弹出一个设置对话框，这时软件会自动扫描在线的WAGO 以太网模块，并列出相关信息。
单击“Stop”以停止刷新。
单击“Edit Bootptab”。
Rslogix5000编程-快速入门
4、其余保留默认值， 单击完成
返回目录 30
I/O组态后，系统自动分配Tags如下：
标签名 别名 数据类型 显示类型
I/O数据
31
常用数据类型
• BOOL 1位布尔型 （0=off 1=on） • SINT 1字节8位整数（-128~127） • INT 2字节16位整型（-32768~32767） • DINT 4字节32位整型，速度快（双精度整数） • REAL 实数，标准浮点运行，速度慢 如：定义一个SINT数A，自动生成A.0-A.7共8个布尔量
1756-ENBT 模块
1756-DNB 模块 1756-OB16D模块
1756-CNB 模块
1756-IB16模块
继续3
1756-L61CPU模块介绍
运行 强制 电池
I/O RS232
运行/调试/编程三 档旋转开关
4
1756-L61CPU模块介绍
RS232 编程口 电池
返回5
1756-CNB模块介绍
12
控制器 任务 运动控制 趋势 数据类型 I/O配置
控制器项目管理器
13
I/O组态_添加本地模块
1、右击I/O配置
2、单击 “新增模块”
14
添加ControlNet模块
1、选择模块型号
15
添加ControlNet模块
2、输入模块名称 3、模块节点号(模块 自带拨盘开关设定)
4、模块槽号
5、其余保留默认值， 单击完成
1、右击本地 通讯模块
2、单击 “新增模块”
25
添加远程通讯模块
1、选择模块型号
26
添加远程通讯模块
