电气阀门定位器概述.
阀门定位器讲解
智能电气阀门定位器在实际中的应用一、前言电气阀门定位器是气动调剂阀的关键附件之一，其作用是把调剂装置输出的电信号变成驱动调剂阀动作的气信号。
它具有阀门定位功能，既克服阀杆摩擦力，又能够克服因介质压力转变而引发的不平稳力，从而能够使阀门快速的跟从，并对应于调剂器输出的操纵信号，实现调剂阀快速定位，提升其调剂品质。
随着智能仪表技术的进展，微电子技术普遍应用在传统仪表中，大大提高了仪表的功能与性能。
其在电气阀门定位器中的应用使智能定位器的性能和功能有了一个大的飞跃。
二、智能电气阀门定位器与传统定位器的对照传统电气阀门定位器的工作原理电气阀门定位器通过几十年的进展，各公司产品虽不尽相同，但大体原理大致相似，下面画简图进行说明。
其大体结构见图1:反馈杆反馈阀门的开度位置发生转变，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平稳系统处于平稳状态，定位器处于稳固状态，现在输入信号与阀位成对应比例关系。
当输入信号转变或介质流体作使劲等发生转变时，力平稳系统的平稳状态被打破，磁电组件的作使劲与因阀杆位置转变引发的反馈回路产生的作使劲就处于不平稳状态，由于喷嘴和挡板作用，使定位器气源输出压力发生转变，执行机构气室压力的转变推动执行机构运动，使阀杆定位到新位置，从头与输入信号相对应，达到新的平稳状态。
在利用中改变定位器的反馈杆的结构(如凸轮曲线)，能够改变调剂阀的正、反作用，流量特性等，实现对调剂阀性能的提升。
智能电气阀门定位器工作原理尽管智能电气阀门定位器与传统定位器从操纵规律上大体相同，都是将输入信号与位置反馈进行比较后对输出压力信号进行调剂。
但在执行元件上智能定位器和传统定位器完全不同，也确实是工作方式上二者完全不同。
智能定位器以微处置器为核心，利用了新型的压电阀代替传统定位器中的喷嘴、挡板调压系统来实现对输出压力的调剂。
目前有很多厂家生产智能型电气阀门定位器，西门子公司的SIPATT PS2系列智能电气阀门定位器比较典型，具有必然代表性，下面以就以SIPART PS2系列定位器为例，对智能定位器的工作原理进行说明，其大体结构如图2所示:其具体工作原理如下: 由阀杆位置传感器拾取阀门的实际开度信号，通过A/D转换变成数字编码信号，与定位器的输入(设定)信号的数字编码在CPU中进行对照，计算二者误差值。
阀门定位器、电气转换器概述及工作原理

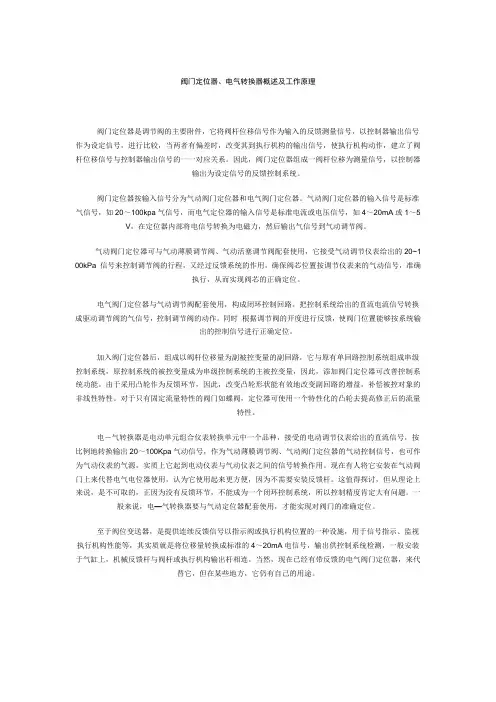

阀门定位器、电气转换器概述及工作原理阀门定位器是调节阀的主要附件，它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移信号与控制器输出信号的一一对应关系。
因此，阀门定位器组成一阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。
阀门定位器按输入信号分为气动阀门定位器和电气阀门定位器。
气动阀门定位器的输入信号是标准气信号，如20～100kpa气信号，而电气定位器的输入信号是标准电流或电压信号，如4～20mA或1～5 V，在定位器内部将电信号转换为电磁力，然后输出气信号到气动调节阀。
气动阀门定位器可与气动薄膜调节阀、气动活塞调节阀配套使用，它接受气动调节仪表给出的20~1 00kPa 信号来控制调节阀的行程，又经过反馈系统的作用，确保阀芯位置按调节仪表来的气动信号，准确执行，从而实现阀芯的正确定位。
电气阀门定位器与气动调节阀配套使用，构成闭环控制回路。
把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。
同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。
加入阀门定位器后，组成以阀杆位移量为副被控变量的副回路，它与原有单回路控制系统组成串级控制系统，原控制系统的被控变量成为串级控制系统的主被控变量，因此，添加阀门定位器可改善控制系统功能。
由于采用凸轮作为反馈环节，因此，改变凸轮形状能有效地改变副回路的增益，补偿被控对象的非线性特性。
对于只有固定流量特性的阀门如蝶阀，定位器可使用一个特性化的凸轮去提高修正后的流量特性。
电－气转换器是电动单元组合仪表转换单元中一个品种，接受的电动调节仪表给出的直流信号，按比例地转换输出20～100Kpa气动信号，作为气动薄膜调节阀、气动阀门定位器的气动控制信号，也可作为气动仪表的气源，实质上它起到电动仪表与气动仪表之间的信号转换作用。
电气阀门定位器工作原理
电气阀门定位器工作原理
电气阀门定位器是一种用于控制阀门位置的设备，它通过电气信号来控制阀门的开启和关闭，从而实现对流体的控制。
电气阀门定位器的工作原理是基于电气信号的传输和转换，下面我们来详细了解一下。
电气阀门定位器由两个主要部分组成：电气控制器和执行器。
电气控制器是一个电子设备，它接收来自控制系统的信号，并将其转换为电气信号。
执行器则是一个机械设备，它接收电气信号并将其转换为机械运动，从而控制阀门的位置。
当控制系统需要控制阀门时，它会向电气控制器发送一个信号。
这个信号可以是数字信号或模拟信号，具体取决于控制系统的类型。
电气控制器会将这个信号转换为电气信号，并将其发送到执行器。
执行器接收到电气信号后，会将其转换为机械运动。
具体来说，执行器内部有一个电动机或气动马达，它会根据电气信号的大小和方向来控制阀门的位置。
如果电气信号是正向的，执行器会将阀门打开；如果电气信号是反向的，执行器会将阀门关闭。
在整个过程中，电气阀门定位器的关键是电气信号的传输和转换。
电气信号可以通过电缆、无线电波或光纤等方式传输，具体取决于控制系统的要求。
在传输过程中，电气信号可能会受到干扰或衰减，
因此需要采取一些措施来保证信号的可靠性和稳定性。
电气阀门定位器是一种基于电气信号的控制设备，它通过电气信号来控制阀门的位置，从而实现对流体的控制。
在实际应用中，电气阀门定位器具有精度高、响应快、可靠性好等优点，因此被广泛应用于各种工业控制系统中。
hep电气阀门定位器
hep电气阀门定位器引言在工业控制领域，阀门是非常关键的设备，用于调节流体流动。
随着自动化技术的发展，电气阀门定位器成为控制阀门位置的常用设备。
本文将介绍 hep 电气阀门定位器的原理、特点和应用。
1. 原理hep 电气阀门定位器使用机电一体化技术，通过电信号控制阀门的位置。
其工作原理如下：1.传感器：定位器通过内置的传感器，获取阀门的实际位置，并将其转化为电信号。
2.控制电路：电信号被送入控制电路中，经过信号处理，与设定值进行比较。
3.电动机：如果阀门位置与设定值不一致，控制电路将发送信号给电动机，通过电动机的旋转驱动连接杆，从而改变阀门的位置。
4.反馈：定位器通过传感器不断监测阀门位置的变化，并将反馈信号发送给控制系统，以实现闭环控制。
2. 特点hep 电气阀门定位器具有以下特点：•高精度：采用先进的传感器和控制电路，能够实时、精确地控制阀门的位置，提高工艺的精确度和稳定性。
•快速响应：控制电路反应速度快，能够快速调整阀门的位置，以满足工艺过程中位置变化的要求。
•可靠性高：采用可靠的机电控制组件，具有较长的使用寿命和稳定的性能。
•自动化程度高：与现代化的控制系统结合，能够实现自动化控制，提高生产效率。
•易于安装和维护：定位器结构简单、紧凑，安装方便，并且维护成本低。
3. 应用hep 电气阀门定位器广泛应用于各个工业领域，主要用于以下方面：1.化工行业：用于控制各种化学流体的流量，以保证生产过程的稳定性和安全性。
2.石油和天然气行业：用于调节油气管道的流量，以及各种压力和温度的控制。
3.电力行业：用于控制发电厂的蒸汽流量和温度，以及锅炉中的介质流动。
4.水处理行业：用于控制污水处理设备中的液位和流量，以及水厂中各个工艺步骤的控制。
5.钢铁行业：用于控制炼钢过程中的各个阀门位置，保证工艺的准确性和稳定性。
6.制药行业：用于控制药品生产过程中的流量和温度，以保证产品质量。
结论hep 电气阀门定位器是工业自动化控制领域的重要设备，通过电信号控制阀门的位置，提高工艺的精确度和稳定性。
电气阀门定位器工作原理及分类 定位器是如何工作的
电气阀门定位器工作原理及分类定位器是如何工作的电气阀门定位器（又称：气动阀门定位器）是调整阀的紧要附件，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。
工作原理电气阀门定位器是掌控阀的紧要附件.它将阀杆位移信号作为输入的反馈测量信号,以掌控器输出信号作为设定信号，进行比较，当两者有偏差时，更改其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与掌控器输出信号之间的一一对应关系。
因此，阀门定位器构成以阀杆位移为测量信号，以掌控器输出为设定信号的反馈掌控系统。
该掌控系统的操纵变量是阀门定位器去执行机构的输出信号。
分类阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
气动阀门定位器的输入信号是标准气信号，例如，20～100kPa气信号，其输出信号也是标准的气信号。
电气阀门定位器的输入信号是标准电流或电压信号，例如，4～20mA电流信号或1～5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动掌控阀。
智能电气阀门定位器它将掌控室输出的电流信号转换成驱动调整阀的气信号，依据调整阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于掌控室输出的电流信号。
并且可以进行智能组态设置相应的参数，达到改善掌控阀性能的目的。
按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。
按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号加添时，输出信号也加添，因此，增益为正。
反作用阀门定位器的输入信号加添时，输出信号减小，因此，增益为负。
按阀门定位器输入信号是模拟信号或数字信号，可分为一般阀门定位器和现场总线电气阀门定位器。
阀门定位器
三电气阀门定位器
E/P调节原理方框图
四智能阀门定位器
虽然智能电气阀门定位器与传统定位器从控制规律上 基本相同，都是将输入信号与位置反馈进行比较后对输出 压力信号进行调节。但在执行元件上智能定位器和传统定 位器完全不同，也就是工作方式上二者完全不同。智能定 位器以微处理器为核心，利用了新型的压电阀代替传统定 位器中的喷嘴、挡板调压系统来实现对输出压力的调节。 目前有很多厂家生产智能型电气阀门定位器，西门子公司 的SIPATT PS2系列智能电气阀门定位器比较典型，具有 一定代表性，下面以就以SIPART PS2系列定位器为例， 对智能定位器的工作原理进行说明，其基本结构如图2所 示:
二气动阀门定位器
二.力平衡式定位器工作原理
二阀门定位器
上图气动阀门定位器是按力平衡原理设计和工作的。 如图下图所示当通入波纹管的信号压力增加时，使杠杆2 绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后， 送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆 （摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心 凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支 点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号 压力作用在波纹管上的力达到新的平衡状态。此时，一定 的信号压力就与一定的阀门位置相对应。当通入波纹管的 信号压力减少时，使杠杆2绕支点转动，档板离开喷嘴， 喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀
五普通阀门定位器与智能阀门定位器的主要区别
1.控制阀流量特性的实现方式不同 智能定位器的反馈部分采用线性反馈，所需控制阀流量特性是在设定回路实现的。普 通定位器的反馈部分是不同形状的凸轮，通过改变凸轮形状来实现所需控制阀流量特 性。 2.输入输出方式不同 通常，智能阀门定位器是智能电气阀门定位器。与一般电气阀门定位器比较，智能电 气阀门定位器的输入信号是标准的4～20mA或1～5V电信号，它需要经模数转换后作 为微处理器的输入信号。而一般电气阀门定位器输入信号虽然是4—20mA或l～5V电信 号，但它不需要经模数转换，可直接送电磁线圈产生电磁力，实现力平衡。智能阀门 定位器的输出信号是数字信号，它通常送压电阀组，通过压电阀组的开关来调节送控 制阀膜头的气压，一般电气阀门定位器的输出信号是经气动放大器放大后的气信号。 3.采用的控制方式不同 智能阀门定位器与一般的计算机控制装置类似，采用离散控制方式，因此，在采样间 隔内，控制阀开度不变化。运行过程中，控制阀开度呈现阶梯形变化。一般阀门定位 器采用连续控制方式，因此，整个控制过程中，控制阀开度的变化是连续的(除了因死 区造成的跃变外)。 4.反馈信号检测处理不同 智能阀门定位器中控制阀反馈信号需经模数转换后送微处理器处理，而一般阀门定位 器反馈信号直接作为反馈力(力矩)不需要经模数转换为电信号。一些智能阀门定位器输 入信号采用标准模拟信号，在同一导线还传输HART数字信号，组成混合信号的智能阀 门定位器，它不属于现场总线智能阀门定位器，但仍阀门定位器
常见阀门定位器你必须掌握的工作原理!
常见阀门定位器你必须掌握的工作原理!阀门定位器是一种用于控制阀门的自动调节装置。
它能够通过与阀门连动，实现对阀门位置的自动调节，保证阀门处于设定的位置。
一、工作原理阀门定位器的工作原理主要包括以下几个方面：1.位置传感器：阀门定位器通过安装在阀门上的位置传感器来感知阀门的位置。
常见的位置传感器有行程开关、霍尔传感器等。
位置传感器可以感知阀门的位置，并将信号传输给控制系统。
2.控制系统：阀门定位器通过控制系统对阀门位置进行控制。
控制系统可以通过接收来自位置传感器的信号来判断阀门的位置，并通过比较设定的位置与实际位置的差异来控制阀门的运动。
3.驱动装置：阀门定位器通过驱动装置来实现对阀门的控制。
常见的驱动装置有电动装置、气动装置等。
驱动装置可以根据控制系统的指令，将电力或气力转化为机械运动，从而使阀门调节到指定的位置。
4.力矩装置：阀门定位器通过力矩装置来提供足够的力矩以克服阀门的摩擦力和液体流体的压力差等因素。
力矩装置可以根据控制系统的指令调整输出的力矩，以确保阀门的调节精度和稳定性。
5.控制算法：阀门定位器通过控制算法来实现对阀门位置的精确控制。
常见的控制算法有PID控制算法、模糊控制算法等。
控制算法可以根据阀门的实际位置和设定位置之间的差异来计算出控制信号，并将信号传输给驱动装置，以实现对阀门位置的调节。
二、常见阀门定位器的工作原理1.电动定位器：电动定位器是使用电动装置作为驱动装置的阀门定位器。
当控制系统接收到位置传感器的信号后，会将信号转化为电信号，并通过控制算法计算出控制信号。
然后，控制信号会传输给驱动装置，驱动装置会将电能转化为机械运动，从而实现对阀门位置的调节。
2.气动定位器：气动定位器是使用气压作为驱动装置的阀门定位器。
当控制系统接收到位置传感器的信号后，会将信号转化为气压信号，并通过控制算法计算出控制信号。
然后，控制信号会传输给驱动装置，驱动装置会根据控制信号控制气压的大小和流向，从而实现对阀门位置的调节。
电气阀门定位器原理
电气阀门定位器原理
电气阀门定位器是一种用于自动调节阀门位置的装置。
它采用电气信号控制阀门的开启和关闭，实现对流体的精确控制。
电气阀门定位器的原理主要包括位置传感器和执行机构两个部分。
位置传感器用于检测阀门的位置信息，通常采用霍尔效应传感器或者电阻式传感器。
通过监测阀门的位置，位置传感器将位置信息转化为电信号，并传送给执行机构。
执行机构则根据接收到的电信号来控制阀门的位置。
它通常包括电动机、传动装置和阀门安装部件。
当执行机构接收到开启信号时，电动机便启动，并通过传动装置使阀门开启。
反之，当接收到关闭信号时，电动机则反向运转，将阀门关闭。
除了位置传感器和执行机构，电气阀门定位器可能还包括控制器和人机界面。
控制器可根据设定的参数来控制阀门的动作，向执行机构发送相应的信号。
人机界面则用于操作人员与系统进行交互，设定阀门的开度或启用某种自动控制模式。
总的来说，电气阀门定位器通过位置传感器不断监测阀门的位置，并通过执行机构根据电信号来控制阀门的运动，以实现对流体的精确控制。
它具有响应速度快、精准度高的特点，广泛应用于工业自动化控制系统中。
YT-1000阀门定位器使用手册
1. 简 介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。
2. 特 征- 在5~200Hz范围内无共振现象。
- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。
- 零调节和量程调节非常简单。
- 正作用和反作用,单作用和双作用之间可方便转换。
- 反馈杆连接非常简单。
- 反应速度快而准确。
- 空气消耗量小，经济性好。
- 在小型执行器也可利用先导阀的节流孔来防止振动现象。
3. 参 数形 式 单 作 用 双 作 用输入信号 4~20mA DC阻 抗 250±15 Ohm输入压力 1.4~7kgf/㎠ (20~100Psi)行 程 0~900气源接口 PT (NPT) 1/4压力表接口 PT (NPT) 1/8电源接口 PF 1/2 (G 1/2)防爆等级 ExiaIIBT6, ExdmIIBT6, ExdmIICT6防护等级 IP 66环境温度 -20℃~70℃(标准)直 线 性 ±1% F.S ±2% F.S滞 后 度 1% F.S灵 敏 度 ±0.2% F.S ±0.5% F.S重 复 性 ±0.5% F.S空气消耗量 3LPM (Sup=1.4kgf/㎠ 20Psi)流 量 80LPM (Sup=1.4kgf/㎠ 20Psi)材 质 压 铸 鋁重 量 2.8kg4. 订 货 编 制 :YT-1000R型 号 动作形式 防爆等级 反 馈 杆 喷 嘴 连接形式 环境温度 选用配件1 选用配件2YT-1000R S 单作用 m ExdmIIBT6 1 M6×40L 1 小于90㎤1 PT S -20℃~70℃ 0 标准指示器 0 无D 双作用 c ExdmIICT6 2 M6×63L 2 90~180㎤2 NPT H -20℃~120℃ 1 圆顶指示器 1 +PTM(内置)I ExiaIIBT6 3 M8×40L 3 大于180㎤L -40℃~70℃ 2 +PTM9(外置)n 不防爆 4 M8×63L 3 +L/S(内置)5 NAMUR 4 +L/S(外置)5 +PTM+L/S(内置) <备注>z以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。
阀门定位器工作原理及介绍
阀门定位器工作原理及介绍阀门定位器是一种用于调节装置的自动控制仪器，可以监测阀门的实际位置，并根据设定的控制信号实现对阀门位置的调节。
阀门定位器广泛应用于石油、化工、能源、冶金、电力等行业中的各种流体控制系统中。
本文将详细介绍阀门定位器的工作原理及其应用介绍。
一、阀门定位器的工作原理1.传感器采集：阀门定位器通过安装在阀门上的传感器来采集阀门的位置信息。
常用的传感器包括位移传感器、角度传感器等。
传感器将阀门的位置信息转化为电信号，并传送给控制系统。
2.信号处理：阀门定位器接收到传感器采集的位置信号后，进行信号处理，对信号进行放大、滤波等处理，以确保信号的稳定性和准确性。
3.控制信号计算：阀门定位器接收控制系统发送的控制信号，通过与位置信号进行比较，计算出阀门的实际位置误差。
4.控制算法：根据实际位置误差，阀门定位器内部的控制算法计算出调节阀门的操作量。
常见的控制算法包括比例控制、积分控制、微分控制等。
5.控制信号输出：阀门定位器将计算得到的调节阀门的操作量转化为电信号，通过执行机构输出到阀门，实现对阀门位置的精确控制。
二、阀门定位器的应用介绍1.石油化工行业：在炼油、化工生产中，阀门定位器广泛应用于各类调节阀、截止阀的控制系统中，实现对流体的精确控制和调节，提高生产过程的稳定性和安全性。
2.电力行业：阀门定位器在火力发电、核电等领域中的应用非常广泛。
它可以实现对锅炉、汽轮机等关键设备中的阀门位置的精确控制，提高能源转换的效率。
3.冶金行业：冶金过程中，阀门定位器可用于控制各类流体，如煤气、煤油等的流量和温度，以确保生产过程的稳定性和安全性。
4.环保领域：阀门定位器在废气处理、废水处理等环保设备中有广泛的应用。
通过精确控制阀门的位置，可以实现废气和废水的准确排放和处理，提高环保设备的工作效率。
5.建筑领域：阀门定位器在暖通空调、给排水系统中的应用也很常见。
通过控制阀门的位置，可以实现对室内温度和湿度的精确控制，提高室内环境的舒适度。
电气阀门定位器原理培训1
当, 如特性不好或调节范围不合适, 仍然会使调节系统出现异常。
•
由于调节机构直接与工作介质接触, 使用条件恶劣, 所以容
易出现故障, 比如调节阀尺寸选择不合理或特性不适宜, 使调节质量
不高；调节阀通流部分被腐蚀、堵塞, 使其工作特性变坏；调节阀的
机械性能差, 动作不灵敏或产生振荡等。因此我们在对气动执行机构
• 控制固体介质的调节机构，如刮板、叶轮等；
• 控制电流的调节机构，如电位器、继电器、接触器等；
• 控制其他形式能量的调节机构。
• 在玻璃行业中调节阀又是使用最广泛的调节机构，通常 用来改变管道系统中各种气体介质的流量，从而达到控制 生产过程的目的。
电气阀门定位器结构原理培训
• 常用的调节阀有多种分类形式,
电气阀门定位器结构原理培训
杆向上移动, 并带动反馈杆（摆杆）绕支点转动, 连接在同 一轴上的反馈凸轮（偏心凸轮）也跟着作顺时针方向转 动, 通过滚轮使杠杆1绕支点转动, 并将反馈弹簧压缩、 弹簧对杠杆2的压力与信号压力作用在波纹管上的力达到 新的平衡状态。此时, 一定的信号压力就与一定的阀门位 置相对应。 以上作用方式为正作用, 若要改变作用方式, 只 要将凸轮翻转, A向变成B向等, 即可。所谓正作用定位器 , 就是信号压力增加, 输出压力亦增加；所谓反作用定位 器, 就是信号压力增加, 输出压力则减少。
电气阀门定位器结构原理培训
电气阀门定位器结构原理培训
• 当需要增加阀门开启度, 计算机控制系统的输出电流信号就会上升, 力矩马 达①产生电磁场, 挡板②受电磁场力远离喷嘴③。喷嘴③和挡板②间距变大, 排出放大器④内部的线轴⑤上方气压。受其影响线轴⑤向右边移动, 推动挡 住底座⑦ 的阀芯⑨ , 气压通过底座⑦输入到执行机构⑩ 。随着执行机构气 室⑩ 内部压力增加, 执行机构推杆⑥下降, 通过反馈杆⑩把执行机构推杆@ 的位移变化传达到滑板⑩。这个位移变化又传达到量程④反馈杆, 拉动量程 弹簧16。当量程弹簧16和力矩马达① 的力保持平衡时, 挡板② 回到原位, 减小与喷嘴③ 间距。随着通过喷嘴③排出空气量的减小, 线轴⑤上方气压增 加。线轴⑤回到原位, 阀芯⑧重新堵住底座⑦ , 停止气压输入到执行机构⑩ 。当执行机构⑩的运动停止时, 定位器保持稳定状态。
数字式电气阀门定位器简介及技术比较
数字式电气阀门定位器简介及技术比较1 阀门定位器阀门定位器是控制阀的重要附属装置，实质上是一个定值控制的闭合回路，它与气动执行器配套使用，可以改善控制阀的静态特性和动态特性、克服阀杆的摩擦力和消除不平衡力的影响，实现控制阀根据控制信号的准确定位，最终保证控制系统及工业过程有效运行。
阀门定位器适用于： · 摩擦力大，需要精确定位的场合； · 缓慢过程需要提高控制阀响应速度的场合； · 需要提高执行机构输出力和切断能力的场合； · 分程控制和控制阀运行中有时需要改变正反作用形式的场合 · 需要改变控制阀流量特性的场合； · 高压差的场合按照阀门定位器设计结构和工作原理可分类为： 1.气动阀门定位器 2.电气阀门定位器 3.数字式电气阀门定位器（也称为智能电气阀门定位器smart positioner）数字式电气阀门定位器是采用微处理技术和功能模块的新一代高性能电气阀门定位器，具有自校准自适应自诊断功能和免维护运行，也分带通信类型（HART、Profibus-PA、FF）和不带通信类型。
阀门定位器的生产厂商很多，系列/型号繁杂，但能提供高性能数字式电气阀门定位器的还不多，目前主要有：samson的378x型373x系列、Fisher的DVC2000/DVC5000/DVC6000、Foxboro-Eckardt的SRD960/991、Siemens的SIPART PS2、Masoneilan的SNI II、ABB（H&B）的TZID-C、Metso Neles的ND9000、Yamatake的SVP3000、Yokogawa的FVP、Keystone的EPP100/200、Burkert的8635/1067、等等，部分厂商的数字式电气阀门定位器外观见图1。
2 SAMSON阀门定位器德国SAMSON公司是1907年成立的全球知名控制阀及控制设备专业制造商，设计生产有品种齐全的控制阀及控制仪表，同时生产高性能的全系列阀门定位器。
电气阀门定位器工作原理
电气阀门定位器工作原理
电气阀门定位器是一种用于自动控制系统中的阀门定位的设备。
它的工作原理基于电气信号的检测和转换，旨在精确控制阀门的位置。
首先，电气阀门定位器由电子传感器和执行器组成。
电子传感器通常是一种称为位置传感器的装置，用于监测阀门的实际位置。
执行器则是根据传感器的反馈信号，控制阀门的定位位置。
其次，电气阀门定位器通过传感器检测阀门的实际位置。
传感器可以是以下几种类型之一：位移传感器、角度传感器或压力传感器。
位移传感器通过测量阀门位置的线性移动来确定阀门的位置。
角度传感器通过测量阀门的旋转角度来确定阀门的位置。
压力传感器则是测量阀门上下游压力的差异，并根据差异值来推断阀门位置。
在阀门的定位过程中，电气阀门定位器根据传感器的信号进行反馈控制。
当控制系统要求改变阀门位置时，电气阀门定位器会根据传感器的signal输入进行计算，然后通过控制装置将输出信号传送到执行器。
执行器在接收到输入信号后，会相应地移动阀门以实现所需的阀门位置调整。
最后，电气阀门定位器的工作原理还涉及到信号的转换和处理。
传感器通常输出模拟信号，而执行器接收的信号往往是数字信号。
因此，电气阀门定位器会通过模数转换器将传感器信号转换为数字信号，并通过数字信号处理器进行处理和分
析，以便确定阀门的位置。
然后，执行器会根据分析结果进行相应的动作，从而实现准确的阀门定位。
总之，电气阀门定位器是一种通过传感器检测阀门位置信号，并通过执行器进行控制的设备。
其工作原理基于电气信号的检测和转换，通过精确的控制阀门位置，实现自动控制系统的高效运行。
调节阀与电气阀门定位器技术介绍
调节阀与电气阀门定位器技术介绍一、电气阀门定位器阀门定位器伴随着控制阀的应用已有几十年的历史了，由于阀门定位器的出现，使控制阀的控制精度、抗干扰能力、响应时间、流量特性等得到了大大地改善，现在几乎所有的控制阀都使用了阀门定位器，它已经成为控制阀不可缺少的搭档，在自控元件中起着越来越重要的角色。
电气阀门定位器是按力平衡原理设计工作的，其工作原理是在气动阀门定位器的基础上开发而成的电流信号控制阀门定位器。
当从电动调节器来的电流信号，输入到力矩马达组件的线圈时，在力矩马达的气隙中产生一个磁场，它与永久磁铁产生的磁场共同作用，使衔铁产生一个向左的力，主杠杆（衔铁）绕支点⒂转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆绕支点转动，连接在同一轴上的反馈凸轮作逆时针主向转动，通过滚轮使付杠杆绕支点转动，并将反馈弹簧⑾拉伸、弹簧对主杠杆的拉力与力矩马达作用在主杠杆上的力矩相等时，械杆系统达到平衡状态。
此时，一定的信号电流就与一定的阀门位置相对应。
弹簧是作调整零位用的。
以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。
所谓正作用定位器，就是信号电流增加，输出压力亦增加；所谓反作用定位器，就是信号电流增加，输出压力则减少。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
本文主要介绍SAMSON 阀门定位器的工作原理和功能，通过列举模拟和数字阀门定位器，使大家能够比较全面地掌握阀门定位器，其目的为了我们更好地理解和应用阀门定位器。
虽然阀门定位器由最初的气/气阀门定位器、电/气阀门定位器发展到现在的数字阀门定位器、区域总线阀门定位器，但它们的基本原理和主要功能都没有大的改变。
SAMSON的阀门定位器也跟随着控制技术的发展，经历了由气动、电动、数字、发展到现在的区域总线阀门定位器。
智能电气阀门定位器的工作原理及应用
智能电气阀门定位器的工作原理及应用智能电气阀门定位器是一种设备，通过电动机和传感器的配合，实现对阀门的定位控制。
其工作原理是通过电动机驱动阀门的开关动作，同时通过传感器检测阀门的位置，从而实现对阀门位置的准确定位。
智能电气阀门定位器的应用广泛，可以用于各种阀门的控制，例如在工业领域中的流体控制系统、汽车行业中的气门控制系统、家用设备中的自动排水系统等。
1.电动机：智能电气阀门定位器的关键部分是电动机，通过电动机的驱动，可以实现阀门的开闭动作。
电动机的控制信号由控制系统发出，通过电动机的旋转力矩作用于阀门的动力装置，从而驱动阀门的开启和关闭。
电动机的驱动方式多种多样，常见的有直流电动机和交流电动机。
2.传感器：智能电气阀门定位器还配备有各种传感器，用于检测阀门的位置和状态。
例如，通过安装在阀门上的旋转角度传感器可以实时监测阀门的旋转角度，以保证阀门的准确定位。
同时，还可以安装开关传感器，用于检测阀门是否完全开启或关闭，并向控制系统发送相应的信号。
3.控制系统：智能电气阀门定位器的控制系统是整个系统的核心，通过控制系统可以对阀门进行精确的定位控制。
控制系统根据传感器的反馈信息，实时调节电动机的驱动力矩，从而实现阀门位置的调节。
控制系统可以根据需要，设定不同的开关角度和速度，以满足不同的工况要求。
1.工业控制：在工业领域中，实现对流体的精确控制是非常重要的。
智能电气阀门定位器可以应用于各种工业流程中，例如化工厂、发电厂、石油化工等领域。
通过对阀门位置的准确控制，可以实现对流体的精确调节和控制，提高生产效率和产品质量。
2.汽车行业：在汽车行业中，智能电气阀门定位器常应用于气门控制系统。
通过对气门的准确控制，可以提高发动机的效率和性能。
智能电气阀门定位器可以实时监测气门的位置，并根据发动机的运行状态和负荷情况，调节气门的开闭角度，以实现最佳的燃烧效率和动力输出。
3.家用设备：在家用设备中，智能电气阀门定位器常用于自动控制系统，例如自动排水系统。
电气阀门定位器工作原理
电气阀门定位器工作原理
电气阀门定位器是一种电动执行器，主要用于控制管道系统中的阀门的位置。
它的控制原理基于电信号的传输和驱动执行器的转动。
阀门定位器的工作原理如下：
第一步：电信号输入
阀门定位器通过接线盒，将电信号输入到执行器的控制模块内部。
这个信号可以是不同的形式，例如DC（直流）或AC（交流）电流，或是Pulse信号等。
第二步：信号处理
接收到电信号后，执行器会处理信号，实现了转换和解码等操作，将输入信号转换成符合执行器的要求的电信号，并传递给电机控制电路系统。
第三步：电机控制
执行器的电机控制电路系统接收到经过处理的信号后，依据设定的控制参数，驱动电机旋转，从而带动执行器臂旋转，使阀门旋转。
第四步：位置信号反馈
执行器的位置检测系统会反馈执行器运动的位置信号，比较这个位置信号和输入的目标位置信号，将电机控制电路系统的输出信号修正到
符合设定的目标位置。
第五步：控制结束
当执行器到达设定的目标位置，执行器将停止转动，控制信号传输结束。
如果在控制过程中发生异常情况，执行器的保护机制会启动，例如限位保护、过载保护等，确保阀门安全且稳定地工作。
总结起来，电气阀门定位器的控制原理基于电信号的传输和转化、执行器的驱动和位置反馈等功能，能够准确控制管道阀门的位置，实现了自动控制，提高了生产效率，降低了人工成本，保障了设备的安全和可靠性，是工业控制领域中不可或缺的重要装置。
阀门电气定位器工作原理
阀门电气定位器工作原理
阀门电气定位器是一种用于控制阀门位置的装置，通过电气信号使阀门定位器工作。
其工作原理如下：
1. 电气信号输入：控制阀门位置的电气信号由控制室或自动化系统发送给阀门电气定位器。
这些信号可以是电流信号、电压信号或数字信号。
2. 信号转换：阀门电气定位器将接收到的电气信号转换为阀门定位器可以理解的机械运动信号。
这个过程通常通过电动机或气动执行器来完成。
3. 机械运动：阀门电气定位器通过机械装置将转换后的信号转化为直线运动或旋转运动。
这使得阀门可以在不同的位置进行精确控制。
4. 反馈信号：为了保证阀门位置的准确性，阀门电气定位器通常会配备反馈机制，以便实时监测阀门的位置。
这些反馈信号可以通过传感器或编码器来获取。
5. 闭环控制：阀门电气定位器将反馈信号与输入信号进行比较，并根据差异来调整阀门位置。
这种闭环控制可以确保阀门位置的准确性和稳定性。
总之，阀门电气定位器通过接收电气信号，将其转换为机械运动，并通过反馈机制进行闭环控制，实现对阀门位置的精确控
制。
这样可以在工业生产和流程控制中实现阀门的自动化操作和精确调节。
电气阀门定位器
电气阀门定位器一、产品[电气阀门定位器]的详细资料：产品型号：ZPD-2000产品名称：电气阀门定位器产品特点：ZPD—2000电气定位器实现电气转换的功能，用来控制气动直行程或角行程执行机构。
定位器接收过程控制器或控制系统输出的电流信号（4—20mA）作为给定值，将这个电流信号转换为执行机构气室压力，使执行机构作相应的运动，直到阀门位置与给定值相对应，大大地提高了输出力，提高了动作速度和调节精度。
二、特点：1）采用了不易堵塞，耗气量小的力平衡式放大器结构。
2）采用了随时都能方便快捷地清除被堵塞的气阻结构。
3）放大器放在产品内部，不易被腐蚀损坏。
力平衡采用多回路，功率大，动作速度快，不易振荡，动作性能相当稳定。
4）在产品内部可进行量程调节，且调校简单方便。
5）较好的防振性。
6）具有良好的复合防爆性能。
由于线圈部件与接线盒采用可靠的防爆结构，各机构设计成组件化，所以该产品具备良好的复合防爆性能，I.高本质安全型（ExiaIIcT6）;d.隔爆型（ExdIIBT6）多种防爆功能。
7）调校简单，安装方便。
三、主要技术指标：（1）基本误差：±1%（单位用）；±2%（双作用）（2）回差：1%（单位用）；2%（双作用）（3）死区：0.4%(单位用)；0.8%(双作用)（4）额定行程：0—（10—100）mm。
[角行程（转行程）0—（50°、75°、90°）]（5）气源压力：0.14-0.55MPa（6）输入信号：4-20mADC（标准型、常规产品）(4-12mA.DC、12-20mA.DC)（变型产品）（7）输出压力：0.02-0.5MPa（8）耗气量:单作用执行器450L/h(供气0.14MPa);双作用执行器:3600L/h(供气0.55Mpa)（9）输出特性:线性,常规型；(等百分比、非线性、特殊性)（10）环境温度:-35～+60℃ (本质安全型为-20～+60℃)（11）相对湿度:5%～100%（12）防暴(防护)型式(等级):隔爆型d(ExdIIBT6)；增安型e(ExeIIT6)；本质安全型I （ExiaIICT6）（13）输入阻抗：4-20mA.DC/300±10Ω（20℃时）;0-10mA.DC/1000±30Ω(20℃时)（14）气源接口：M10×1，联接铜管为Φ6×1（标准型）（15）电源接口：M22×1.5,电源接头口M22×1.5壹只（16）外壳材料:铝合金喷涂工艺处理（17）外形尺寸:203×160×105 (mm)(长×宽×高)四、型号规格：五、订货须知：1、注明产品型号2、输入信号范围，防爆型、本安型3、注明气源压力4、作用型式:正作用、反作用5、附件：建议用户购买电气阀门定位器或气动阀门时，安装空气过滤器三联件。
电气阀门定位器综合评价
电气阀门定位器综合评价一、电气阀门定位器概述电气阀门定位器是一种电子装置，它可以通过与阀门相连并接受外部控制信号来控制阀门的开关状态。
一般来说，电气阀门定位器是一种配套于控制系统中的设备。
其主要作用是接受下级控制系统的信号，然后通过阀门执行机构控制阀门的开启、关闭和调节。
在现代工业控制领域中，电气阀门定位器已成为流量控制、压力控制、温度控制等过程控制中的必备工具。
二、电气阀门定位器的综合评价参数1. 精度电气阀门定位器的精度是指其在控制阀门开闭过程中，能够精准地将执行机构控制在指定位置的能力。
精度等级是衡量电气阀门定位器性能的重要参数之一。
在实际应用中，通常要求电气阀门定位器的精度等级能够达到0.1% ~ 1%之间。
2. 静态特性电气阀门定位器的静态特性包括调整时间、死区、偏移量等。
其中，调整时间是指电气阀门定位器从接收到指令信号到阀门执行机构达到指定位置所需时间。
死区是指指令信号变化一定范围内，阀门执行机构不会发生变化的范围。
偏移量是指执行机构在控制阀门过程中会出现的位置偏差。
3. 动态特性电气阀门定位器的动态特性是指其在执行阀门控制时的响应速度和稳态误差。
响应速度是指电气阀门定位器接受指令信号之后，执行机构能够达到指定位置的速度。
稳态误差是指系统在稳定状态下，定位器输出信号与实际控制位置的误差。
4. 可靠性可靠性是衡量电气阀门定位器的重要指标之一，其指的是设备在长时间运行中不出现故障的能力。
电气阀门定位器的可靠性与其零部件质量和制造工艺有关。
为此，在设备的选型和使用过程中，需要综合考虑可靠性等因素。
5. 适应性电气阀门定位器适应性是指其能否适应不同工况下的阀门控制需求，包括传动方式、类型、规格等。
因此，电气阀门定位器的适应性是评价其综合效能的重要因素之一。
三、结论综合分析上述参数可发现，电气阀门定位器的性能评价是多方面的，需要在不同方面进行综合考虑。
在选择电气阀门定位器时，应根据具体使用需求，对相关性能进行比较分析，确定最适合的设备。
