1电力开关设备(高压)概论
高压电器设备课件
测量电器
测量电器用于监测高压电路中的电气 参数，如电流、电压、功率等。
电流互感器和电压互感器用于将高压 电路中的大电流、高电压转换为可测 量的低电流、低电压，功率表用于测 量电路中的功率消耗。
测量电器包括电流互感器、电压互感 器、功率表等。
控制电器
控制电器用于控制高压电路中设备的启动、停止、反向等操作。
定位故障。
故障处理流程
建立完善的故障处理流 程，明确故障处理步骤 和责任人，提高处理效
率。
故障预防措施
分析常见故障原因，采 取预防措施，降低故障
发生的概率。
故障记录与分析
对发生的故障进行记录 和分析，总结经验教训 ，不断完善设备维护管
理体系。
04
CATALOGUE
高压电器设备的安装与调试源自安装规范与要求轨道交通中的应用
总结词
高压电器设备在轨道交通中发挥着重要作用 ，保障列车的安全、可靠运行。
接触网设备
用于为列车提供电力，确保列车的正常运行 和加速。
牵引变压器
用于将高压电转换成适合列车使用的低压电 ，降低能耗和提高效率。
辅助变流器
用于为列车提供辅助电源，满足列车内部设 备和照明等需求。
06
CATALOGUE
THANKS
感谢观看
设备基础验收
确保设备基础平整、稳固，符 合设计要求，无裂缝、沉降等
现象。
设备开箱检查
核对设备清单，检查设备外观 是否完好，无损坏和锈蚀。
安装位置确定
根据设计图纸和现场情况，确 定设备的安装位置和方向，确 保满足运行和维修需求。
安装高度和间距
根据设备要求和规范，合理确 定设备安装高度和间距，确保 安全、稳定、便于操作和维护
高压电器基础知识
四、高压隔离开关及接地开关
隔离开关是一种没有专门灭弧装置的开关 设备，在分闸状态有明显可见的断口，在 合闸状态能可靠地通过正常工作电流，并 能在规定的时间内承载故障短路电流和承 受相应电动力的冲击。
1. 隔离开关的特点
在分闸状态有明显可见的断口 断口耐压比对地耐压高10－15%
合闸状态时可靠地通过正常工作电流及故 障短路电流 必要时加装附装式地刀，供检修时用
⑵机械性能参数
动作特性是断路器的重要性能，直接决定断路器的开断能 力。 主要参数有： 合闸时间、分闸时间、合分时间、同期、合闸速度、分闸 速度、开断时间、关合－开断时间 等； 其中开断时间包括分闸时间和燃弧时间，关合时间包括预 击穿时间和合闸时间。
⑶寿命性能参数
电寿命 对于40.5kV以上的断路器，需进行额定断路开断电流下的 连续开断能力试验（电寿命试验）。有E1级和E2级。选值 范围为（16，25，25），对于频繁操作的断路器，其开合 额定电流的次数应不低于其机械寿命次数。 机械寿命 M1级和M2级，M1级的SF6断路器的选值为5000次。 而M2级适用于特殊要求或频繁操作； M2级的断路器的选 值为10000或20000次。
高压电器基础知识
一、高压电器设备概述
二、高压开关设备电工术语
三、高压断路器 四、高压隔离开关
一、高压电气设备概述
电力系统（发电厂、变电所）中的高压电气设备，是指发 生、输送和分配电能的电气设备，如发电机、变压器、开 关电器（断路器、隔离开关等）、母线、电力电缆和输电 线路等。 高压开关是指额定电压1kV及以上主要用于开断和关合导 电回路的电器，主要包括高压断路器及高压隔离开关等。 其主要任务是：在正常工作情况下可靠地接通或断开电路； 在改变运行方式故障时时灵活地进行切换操作；在系统发 生时迅速切除故障部分，以保证非故障部分地正常运行； 在设备检修时隔离带电部分，以保证工作人员地安全。
高压电器概论分析课件
降低了电器的体积和重量。
新型灭弧技术
02
新型灭弧技术的应用，提高了高压电器的灭弧速度和性能，减
小了电器的热负荷和开断容量。
智能化技术
03
智能化技术的应用，实现了高压电器的远程监控、故障诊断和
自适应控制等功能，提高了高压电器的可靠性和稳定性。
高压电器在智能电网中的应用前景
智能电网是未来电力系统的发展方向，高压电器作为电力系统的重要元件，在智能 电网建设中具有广泛的应用前景。
高压电器在智能电网中可以实现远程监控、智能保护、状态监测等功能，提高电网 的运行效率和可靠性。
随着智能电网技术的发展，高压电器将不断更新换代，实现更加智能化、高效化的 应用。
高压电器行业面临的挑战与对策
市场竞争激烈
随着电力行业的快速发展，高压电器市场竞争日益激烈，企业需要加强技术创新和品牌建 设，提高产品附加值和市场竞争力。
开关用于保护风力发电机组免受过载电流的损害。
05
高压电器的维护与
检修
高压电器的日常维护
日常巡检
定期对高压电器进行外观检查，查看是否有异常 声音、气味或发热等现象。
清洁与除尘
保持高压电器表面清洁，定期清除电器内部的灰 尘和杂物。
紧固检查
检查并紧固所有连接螺栓和电线接头，确保连接 牢固可靠。
高压电器的定期检修
高压电器概论分析课 件
目录
CONTENTS
• 高压电器概述 • 高压电器的基本原理 • 高压电器的设计与制造 • 高压电器的应用场景与案例分析 • 高压电器的维护与检修 • 高压电器的发展前景与挑战
01
高压电器概述
高压电器的定义与分类
定义
高压电器是指用于处理、传输和 分配高电压、大电流的设备，通 常指工作电压在交流1000V或直 流1500V以上的电器。
1电力开关设备（高压）概论
1电力开关设备（高压）概论电力开关设备——高压开关设备高压电器（高压开关设备）课程主要内容一、概论二、高压开关设备的技术参数和使用条件三、电力系统的关合与开断四、真空开关设备五、六氟化硫开关设备六、成套开关设备七、高压开关设备试验及标准电力开关设备——高压开关设备高压电器（高压开关设备）概论电力开关设备——高压开关设备一、高压开关设备的定义、用途与分类电力开关设备——高压开关设备开关设备（switching device）：用作闭合（关合）或者开断一个或几个电路电流的器件。
? 机械开关设备：用可分离的触头来合、分一个或几个电路的的开关设备。
? 半导体开关设备：设计用半导体可控导电性来闭合（关合）电路电流的开关设备。
电力开关设备——高压开关设备定义高压开关设备是指电压在3kV及以上，频率50Hz或60Hz及以下的电力系统中运行的户内和户外交流开关设备。
用途主要用于电力系统（包括发电厂、变电站、输配电线路和工矿企业、农业、居民等用户）的控制和保护，既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网快速切除，从而保证电网中无故障部分的正常运行及设备、运行维修人员的安全。
电力开关设备——高压开关设备通常意义上的高压开关设备的电压范围是泛指额定电压3.6 kV及以上。
实际应用中中压开关设备的额定电压范围是3.6kV～63kV；高压开关设备的额定电压范围是72.5kV～252kV；超高压开关设备的额定电压范围是363kV～800kV；特高压开关设备的额定电压范围是1100kV及以上。
电力开关设备——高压开关设备开关行业的定位v开关行业是电力行业的主要装备制造业之一，也是机电产品工业之一，是国民经济的基础工业，是国家经济建设和人们日常生活中必不可少的能源和各种装备设备的供应商。
v相对于目前有些新兴的行业来说，开关行业是产生得比较早，已有百余年的历史，是一个较老的行业，但仍是国民经济和人民生活的基础行业。
高压开关简介
高压开关设备简介高压设备是指额定电压3.6KV及以上的电器设备，主要功能是在高压线路中用来实现关合、开断、控制、保护、调节和测量。
高压电器按其用途可分为开关电器、测量电器、限制电器和组合电器。
其中开关电器又可分为断路器、隔离开关、接地开关、负荷开关、熔断器、重合器、分段器等；测量电器可分为电流互感器和电压互感器；限制电器可分为电抗器（限制过电流）和避雷器（限制过电压）；组合电器是指将两种或两种以上的高压电器，按照电力系统的主接线要求组成一个有机的整体而各电器扔保持原功能的装置，可以分为封闭式组合电器（GIS）、敞开式组合电器、复合式组合电器（HGIS）。
高压断路器是电力系统中重要的电气设备之一，它使用数量多、范围广，应用在电力系统的各种电压等级中。
主要作用是在正常情况下，控制各种电气设备和电力线路的开断及投入；在电力系统发生故障时，与继电保护及自动装置配合，快速地切断电力系统中的故障电流，防止故障电流波及到整个电力系统中造成巨大的损失，以保持电力系统的正常运行。
因此，断路器各机构的工作可靠性，直接影响着整个电力系统的稳定。
1.1高压断路器概述1. 1. 1断路器分类自从1893年在美国诞生了世界第一台断路器以来，断路器的理论和制造技术己取得了长足的进步和发展。
通常，按照断路器所采用灭弧介质和灭弧方法的不同，可将断路器划分为如下几类：（1）油断路器：以绝缘油为灭弧介质。
进一步可细分为多油断路器和少油断路器。
现在各种断路器中，油断路器是最早出现的、历史最悠久的断路器。
在我国，油断路器是电力系统中使用最多的高压断路器。
油断路器是在绝缘油中切断电弧的，对大地的绝缘是靠支持绝缘件和绝缘油来保持的。
（2）真空断路器：在高度真空中进行灭弧的断路器，由美国Jennings公司于1955年推出。
使用安全，维护简单，噪声小，寿命长，占地面积小，但散热效果较差，提高额定电流也有困难。
（3）SF6断路器：以六氟化硫等惰性气体作为灭弧介质，由美国西屋公司于1956年推出。
第 一 章 高 压 电 器 概 述

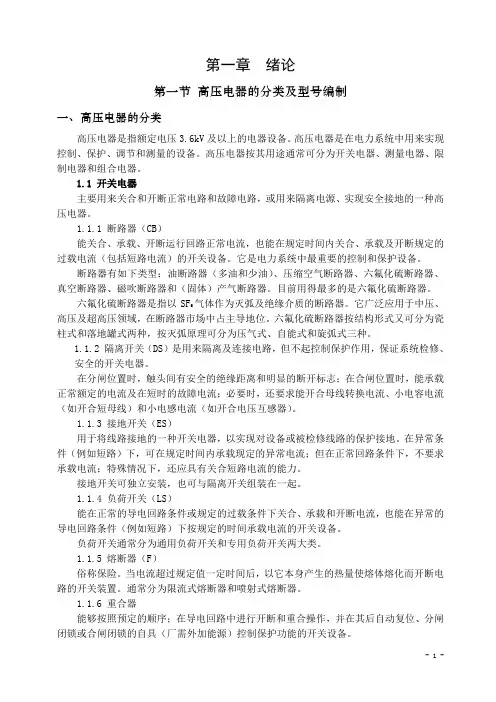

第一章绪论第一节高压电器的分类及型号编制一、高压电器的分类高压电器是指额定电压3.6kV及以上的电器设备。
高压电器是在电力系统中用来实现控制、保护、调节和测量的设备。
高压电器按其用途通常可分为开关电器、测量电器、限制电器和组合电器。
1.1 开关电器主要用来关合和开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器。
1.1.1 断路器（CB）能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。
它是电力系统中最重要的控制和保护设备。
断路器有如下类型：油断路器（多油和少油）、压缩空气断路器、六氟化硫断路器、真空断路器、磁吹断路器和（固体）产气断路器。
目前用得最多的是六氟化硫断路器。
气体作为灭弧及绝缘介质的断路器。
它广泛应用于中压、六氟化硫断路器是指以SF6高压及超高压领域，在断路器市场中占主导地位。
六氟化硫断路器按结构形式又可分为瓷柱式和落地罐式两种，按灭弧原理可分为压气式、自能式和旋弧式三种。
1.1.2 隔离开关（DS）是用来隔离及连接电路，但不起控制保护作用，保证系统检修、安全的开关电器。
在分闸位置时，触头间有安全的绝缘距离和明显的断开标志；在合闸位置时，能承载正常额定的电流及在短时的故障电流；必要时，还要求能开合母线转换电流、小电容电流（如开合短母线）和小电感电流（如开合电压互感器）。
1.1.3 接地开关（ES）用于将线路接地的一种开关电器，以实现对设备或被检修线路的保护接地。
在异常条件（例如短路）下，可在规定时间内承载现定的异常电流；但在正常回路条件下，不要求承载电流；特殊情况下，还应具有关合短路电流的能力。
接地开关可独立安装，也可与隔离开关组装在一起。
1.1.4 负荷开关（LS）能在正常的导电回路条件或规定的过载条件下关合、承载和开断电流，也能在异常的导电回路条件（例如短路）下按规定的时间承载电流的开关设备。
负荷开关通常分为通用负荷开关和专用负荷开关两大类。
常用高压开关设备详细
典型案例分析
案例一
某110kV变电站高压开关设备选型与配置方案分析。
案例二
某500kV输电线路开关站高压开关设备选型与配置方案分析。
案例三
某大型工业园区配电系统高压开关设备选型与配置方案分析。
04
高压开关设备维护与 检修
日常维护与保养
01
02
03
每日检查
检查开关设备的外观、紧 固件、连接点等是否正常 ，确保没有异常情况。
负荷开关在切断电流时会产生电弧，因此需要配备灭弧装置。
03
重合器与分段器
重合器和分段器是用于自动控制和保护 电力系统中的设备，具有智能化的特点
。
重合器能够自动分闸和合闸，并在检测 到故障时自动跳闸，从而实现对电力系 统的保护。分段器则用于将电力系统中 的一部分线路进行隔离，以实现对故障
区域的隔离和控制。
耐压试验
对设备进行耐压试验，检查设备的绝缘性能是否 符合要求。
常见故障诊断与处理
断路器故障
如出现断路器无法正常分 合、触头过热等现象，应 立即停用设备，检查并更 换损坏的部件。
操作机构故障
如出现操作机构卡涩、失 灵等问题，应对操作机构 进行清洁、润滑或调整。
绝缘故障
如出现绝缘子破损、绝缘 电阻下降等现象，应立即 停用设备，检查并修复或 更换损坏的部件。
05
高压开关设备发展趋 势与展望
新材料的应用
高强度、轻质材料
采用高强度、轻质的材料，如碳纤维复合材料，以减小设备重量，提高设备的 机械性能和稳定性。
耐高温、耐腐蚀材料
研发新型的耐高温、耐腐蚀材料，以提高设备在极端环境下的工作能力和使用 寿命。
新技术的应用
智能传感器和执行器
高压电器设备技术知识概况
高压电器设备技术知识概况
高压电器设备是指用于输电、变电和配电系统的设备，包括断路器、隔离开关、接地开关、电流互感器和电压互感器等。
这些设备在电力系统中起着至关重要的作用，保障了电力系统的安全和稳定运行。
高压电器设备技术知识涉及电气工程、材料科学、机械工程和计算机科学等多个领域。
其中，最关键的技术知识包括高压绝缘技术、电磁场分析技术、故障诊断技术、智能控制技术等。
高压绝缘技术是高压电器设备技术中的重要组成部分，主要包括绝缘材料的研发和应用、绝缘结构的设计和制造等方面。
通过不断提高绝缘材料的绝缘性能和耐久性能，可以有效降低设备的绝缘故障率，提高设备的可靠性和安全性。
电磁场分析技术是在高压电器设备设计和制造过程中的关键技术之一。
通过电磁场分析技术，可以对设备内部的电场和磁场进行仿真和分析，找出设备中存在的电磁场分布不均匀和电磁干扰等问题，并提出相应的改进方案，保证设备的电磁兼容性和稳定性。
故障诊断技术是高压电器设备技术中的另一项重要技术。
通过运用先进的检测设备和故障诊断算法，可以及时发现电器设备中存在的故障和缺陷，快速定位故障位置，并提出有效的维修和改进措施，保证设备的正常运行。
智能控制技术是高压电器设备技术中的新兴技术，主要包括智
能继电保护、远程监控、自动化调整和故障诊断等方面。
通过引入智能控制技术，可以提高设备的自动化水平，减少人工干预，提高设备的可靠性和安全性。
总的来说，高压电器设备技术是一个综合性很强的领域，需要多学科的知识和技术的综合应用。
随着科学技术的不断进步和发展，相信高压电器设备技术将会迎来更加广阔的发展前景。
电工理论培训(3高压一次设备)PPT课件
高压一次设备包括开关设备、变 压器、互感器、避雷器、电容器 等。
作用与重要性
作用
高压一次设备在电力系统中起着控制 、保护和测量的作用，是电力系统安 全、稳定、经济运行的重要保障。
重要性
高压一次设备的性能和质量直接关系 到电力系统的可靠性和稳定性，一旦 出现故障，可能导致严重的后果，甚 至引发电网事故。
电工理论培训(3高压一次设备 )ppt课件
目 录
• 高压一次设备概述 • 高压开关设备 • 互感器与传感器 • 避雷器与防雷保护 • 高压熔断器与限流电抗器 • 绝缘子与母线槽 • 操作机构与驱动装置 • 高压一次设备维护与检修
01 高压一次设备概述
定义与分类
定义
高压一次设备是指直接用于生产 、输送和分配电能的设备，通常 安装在发电厂、变电站等场所。
绝缘子应具有良好的电气绝 缘性能、机械强度、耐老化 性能和耐污秽性能，以确保 电力系统的安全稳定运行。
母线槽结构特点及选型
结构特点
母线槽由导体、绝缘支撑件、外壳等部分组成，具有结构紧凑、安装方便、维护简单等优点。它可承载大电 流，减少电能损耗，提高供电可靠性。
选型原则
根据负载性质、容量大小、环境条件等因素选择适当的母线槽类型和规格。同时，还需考虑母线槽的温升、 动热稳定性等因素，以确保其安全经济运行。
不同类型的操作机构需要匹配相应的驱 动装置，以确保动作可压操作机构需 要外部电源供电，因此需要注意现场
电源条件及电缆选型。
考虑环境因素
在选择驱动装置时，需要考虑环境温 度、湿度、海拔高度等因素对装置性 能的影响。
遵循安全规范
在选型和使用过程中，应严格遵守相 关安全规范和标准，确保人员和设备 安全。
高压知识点总结
高压知识点总结高压是指在一定范围内的电压范围，通常指1000V及以上的交流电压或1500V及以上的直流电压。
高压技术在电力输配、工矿企业、市政工程等领域有着广泛的应用，因此高压知识是电气工程师和相关从业人员必备的基本知识。
高压知识点非常广泛，涉及电气工程、电力系统、绝缘材料、设备维护等多个方面。
以下是一些高压知识点的总结：一、高压设备1.变电站：变电站是电力系统中的重要设施，用于将输送来的高压电能进行变压、分配和传送到用户端。
变电站包括变压器、开关设备、保护装置等。
2.高压开关设备：高压开关设备主要用于对电气系统进行分隔、连接和控制，包括断路器、隔离开关、接地开关等。
3.避雷设备：避雷设备用于防止雷电对电力系统产生破坏，包括避雷针、避雷线、避雷罩等。
4.高压绝缘子：高压绝缘子用于支撑和固定电力系统中的导线和绝缘体，保证系统的安全运行。
5.高压绝缘材料：高压绝缘材料主要包括玻璃纤维增强塑料（SMC/BMC）、硅橡胶、氟塑料等，用于制造绝缘子、电缆套管、绝缘垫片等。
二、高压电力系统1.高压输电线路：高压输电线路是将发电厂产生的高压电能传送到各个用户端的重要通道，包括电缆线路和架空线路。
2.高压电缆：高压电缆是用于输送高压电能的电气设备，主要包括交联聚乙烯电缆（XLPE）、交联聚氯乙烯电缆（CV）、绝缘橡套电缆等。
3.高压绝缘测试：高压绝缘测试是对电力系统中的绝缘设备和绝缘材料进行测试，以保证系统的安全运行。
4.高压保护装置：高压保护装置用于对电力系统进行过流、短路、接地等故障保护，包括继电保护、保护开关等。
5.高压工作安全：高压工作安全是对高压电力系统施工、运行、维护过程中的安全措施和操作规程。
三、高压维护与检修1.高压绝缘故障检修：高压绝缘故障是电力系统中常见的故障之一，包括放电、闪络、漏电等，需要及时进行检修和处理。
2.高压设备保养：高压设备需要定期进行清洁、润滑、检查等保养工作，以延长设备的使用寿命。
高压电气设备
问题2
设备接线错误。解决方案：按照电 气原理图重新接线并进行检查。
问题3
设备调试过程中出现异常。解决方 案：根据异常现象分析原因并采取 相应的处理措施，如调整参数、更 换元件等。
04 高压电气设备运行与维护
运行状态监测与评估方法
在线监测技术
状态评估方法
利用传感器和监测系统实时采集高压电 气设备的运行数据，如电压、电流、温 度、振动等，及时发现异常情况。
考虑设备的可靠性、经济性、维修性、安全性以及技术先进 性等因素。
安装步骤与验收标准
安装步骤
基础制作与验收、设备开箱检查、设 备安装、设备接线、设备调试等。
验收标准
检查设备安装质量、接线正确性、绝 缘电阻、交流耐压试验等是否符合相 关标准和规范。
常见问题及解决方案
问题1
设备安装尺寸不符合要求。解决 方案：重新制作基础或采用适当
高压电气设备
contents
目录
• 高压电气设备概述 • 高压电气设备结构与原理 • 高压电气设备选型与安装 • 高压电气设备运行与维护 • 高压电气设备安全防护措施 • 高压电气设备智能化发展趋势
01 高压电气设备概述
定义与分类
定义
高压电气设备是指在电力系统中 ，用于传输、分配、控制和保护 高电压电能的设备。
发现和处理潜在故障。
预防性试验计划
根据设备类型和运行状况，制定 合理的预防性试验计划，如耐压 试验、局部放电试验等，确保设
备安全可靠运行。
维护保养规范
制定高压电气设备的维护保养规 范，包括清洁、紧固、润滑、调 整等，确保设备处于良好状态。
故障诊断与处理技术
01
故障诊断方法
根据设备运行数据和异常情况，采用故障树分析、专家系统等方法，对
高低压开关设备知识PPT课件
WENKU DESIGN
运行操作规范及注意事项
操作前检查
在运行高低压开关设备前，应对设备进行全面检查，包括外观、接 线、绝缘等方面，确保设备处于良好状态。
严格遵守操作规程
按照设备操作规程进行操作，不得随意更改或省略任何步骤，确保 操作正确无误。
安全防护措施
在操作过程中，应采取必要的安全防护措施，如穿戴绝缘手套、使用 绝缘工具等，确保操作安全。
应用范围
适用于需要防止漏电的场合，如住宅、办公楼、工厂等建筑物的 配电系统中。
PART 04
高低压开关设备选型与配 置
REPORTING
WENKU DESIGN
选型原则及注意事项
安全性原则
经济性原则
适应性原则
选择具有成熟技术和稳定 性能的产品，确保设备在 运行过程中安全可靠。
在满足技术要求的前提 下，尽量选择价格合理、
高低压开关设备知识 ppt课件
https://
REPORTING
目录
• 高低压开关设备概述 • 高压开关设备 • 低压开关设备 • 高低压开关设备选型与配置 • 高低压开关设备运行与维护 • 高低压开关设备市场现状及发展趋势
PART 01
高低压开关设备概述
REPORTING
WENKU DESIGN
定义与分类
高低压开关设备定义
低压开关设备分类
高低压开关设备是用于控制、保护和 分配电能的电气设备，主要包括高压 开关设备和低压开关设备两大类。
低压开关设备主要指额定电压在 1000V以下的电气设备，包括低压断 路器、低压负荷开关、低压熔断器等。
高压开关设备分类
根据电压等级的不同，高压开关设备可分为 超高压、特高压等多个等级，常见设备有高 压断路器、高压负荷开关、高压隔离开关等 。
高压开关设备简介
高压开关额定电压3kV及以上重要用于开断和关合导电回路的电器。
2023—2023年，高压开关制造行业工业总产值逐年加添，同比增长率均在10%以上，行业保持较快的进展速度。
目录应用行业进展介绍进展应用净水器行业行业进展背景及进展十二五时期，我国高压开关行业应以刚强智能电网全面建设为契机，以特高压交、直流输电工程为依托，加强自主创新本领，大力提升开关设备智能化水平，推动环保、节能、减排设备；应以特高压输电技术和先进电气设备及集成技术为重点进展领域，深入开展1000kV特高压输电及关键设备、核心技术讨论，加速交、直流高压设备的完全国产化；并通过对先进电气设备及集成技术的前期讨论，力求在超导电力装备关键技术有重点突破；努力促进产业结构优化、升级，进一步提升行业整体技术水平和国际竞争力，努力实现高压开关行业由大到强的变化。
进展趋势建议十二五期间，高压开关行业大型骨干企业，进一步深入开展特高压开关设备核心技术与关键部件的技术讨论，实现特高压装备立足国内、自主研发、全面实现国产化的目标。
结合智能电网、数字变电站、配网自动化等的建设，大力推动开关设备智能化。
由于开关设备智能化技术尚属行业的弱项，故建议先易后难地开发研制，如：先开发配网用智能断路器，再研发配网智能化用开关柜，智能电网GIS、GCB及其他智能组件等，重点在开关一次设备和二次掌控的整体融合与接口技术的研发。
积极开打开关仿真技术领域的讨论，126～252kVGIS牢靠性理论体系讨论，电压、电流传感技术与电力设备在线监测技术讨论。
加大节能环保、高牢靠少（免）维护开关设备的讨论和开发力度。
加强小型化、大容量、共箱型技术与产品研制。
积极开展用于特别场合、专用开关设备和可再生能源发电用（如风电等）开关的开发研制。
努力开展带前瞻性、方向性技术与设备（如高压旁路开关、超导开关等）的讨论和开发。
连续开展特高压输电工程讨论，重点围绕±800kV特高压直流工程建设，对系统讨论与成套设备中的关键技术问题进行深入讨论，并开展对±1000kV直流工程前期可行性讨论所涉及的关键问题的讨论，重点对特高压直流工程及同塔双直流输电工程系统成套所涉及的关键技术的研发；连续开展交流快捷输电工程系统与成套技术讨论；以工程为依托，连续与电网公司紧密协作，开展超、特高压直流工程建设等。
高压电气设备
tkd tgf txh
▉ 断路器的操动机构的组成
操动系统：完成断路器在工作过程中的分、合闸动作的系统。 由操动机构和传动机构组成。
1.操动机构：由动力机构、扣住机构、脱口机构 等组成。 （1）动力机构：
原动力机构，操动能源有气压能、弹簧能、电磁能或液压能。 （2）扣住机构：
操动机构 。
▉ 断路器的操动机构的基本要求
1.具有足够的合闸功率，保证需的合闸速度。 2.能维持断路器处在合闸位置，不产生误分闸。 3.有可靠的分闸速度和足够的合闸速度。 4.具有自由脱口装置。 5.在控制回路中，要保证分合动作准确、连续。 6.结构简单、体积小、价格低廉。
高压断路器的分类
1.油断路器 以变压器油为灭弧介质的断路器，它又分为多油断路器和少油断路器。 2.压缩空气断路器 以压缩空气作为灭弧介质的断路器。 3.真空断路器 利用真空的高绝缘性来灭弧的断路器。 4.六氟化硫断路器 利用具有优异的绝缘性能和灭弧性能的六氟化硫气体作为灭弧介质和绝缘 介质的断路器。
•
加强交通建设管理，确保工程建设质 量。19: 51:2119 :51:211 9:51Thursday, October 22, 2020
•
安全在于心细，事故出在麻痹。20.10. 2220.1 0.2219: 51:2119 :51:21 October 22, 2020
•
踏实肯干，努力奋斗。2020年10月22 日下午7 时51分 20.10.2 220.10. 22
堵住回油孔，造成密闭燃烧，使内腔压力迅速升高。随着导电杆向下运动，顺序打开横 吹孔和下部的油囊纵吹孔，造成压力油气流的纵横吹。此外，在导电杆快速向下运动的 同时，下部的油向上对流压入灭弧室，形成机械油吹。电弧在8～16ms即可熄灭。
《高压电器绪论》课件
高压电器在工业自动化中的应用
电机控制
高压电器用于工业自动化中的电机启动、停止和 保护，实现电机的稳定运行和安全控制。
自动化生产线
高压电器作为自动化生产线中的开关、控制器和 保护装置，提高生产效率和安全性。
工业电源系统
高压电器用于工业电源系统的开关、断路器和隔 离开关等设备，保障电源系统的稳定运行。
详细描述
高压隔离开关的触头一般暴露在空气中，因 此具有明显的断开点，便于观察和操作。在 断开状态下，其触头之间的距离应足够大，
以限关主要用于承受正常工作电流和短时过载电 流，并具有简单的灭弧装置。
详细描述
高压负荷开关的灭弧装置通常采用产气材料或真空灭弧 室，能够在较小的空间内快速熄灭电弧。它通常安装在 高压开关柜或配电装置中，作为配电系统中的控制和保 护设备。
CHAPTER 02
高压电器的基本原理
高压电器的电气原理
总结词
高压电器在电力系统中的重要地位和作用
详细描述
高压电器是电力系统中的重要组成部分，主要用于控制和保护电力系统，确保其安全、稳定、可靠地 运行。高压电器的主要功能包括开关、隔离、接地等，对于电力系统的正常运行至关重要。
高压电器的绝缘原理
高压熔断器
总结词
高压熔断器是一种特殊的保护装置，当通过的电流超 过预定值时，熔断器内的熔丝会熔断，以切断电路。
详细描述
高压熔断器通常安装在高压配电装置或变压器的高压 侧，作为过电流保护装置。当电路中出现短路或过载 等异常情况时，电流会迅速增加，熔丝会在极短的时 间内熔断，从而切断电路，保护设备和线路不受损坏 。
02
03
触头过热
检查触头的接触情况，调 整触头的压力和位置，或 更换触头材料。
高压电器概论分析
高压电器中的基本理论
发热、电动力、电接触、电弧、高压交流电路的 关合与开断、绝缘及绝缘结构、传动及运动特性
高压开关电器的基本工作原理
开关触头机械分离 燃弧 工频电流过零、熄弧、开断
高压开关电器的基本技术参数
电力系统的运行状态和负载性质是多种多样 的，作为控制、保护元件的高压开关电器，要保 证电力系统的安全运行，对它的要求也是多方面 的。另外，高压开关电器所处场所的自然环境变 化也会对其工作性能产生影响。因此在电器设计 时，应该全面考虑这些要求。
分类
高压电器按结构形式分为单极式和三极式；按使用场所 分为户内式和户外式；按用途和功能又分为开关电器、 限制电器、变换电器和组合电器。使用中以后一种分类 方式常见。
(1)开关电器：主要有高压断路器、高压隔离开关、高压熔断器、高压负 荷开关和接地开关。 •高压断路器又称高压开关，能接通、分断承载线路正常电流，也能在规 定的异常电路条件下（例如短路）和一定时间内接通、分断承载电流的 机械式开关电器。机械式开关电器是用可分触头接通和分断电路的电器 的总称。 •高压隔离开关用于将带电的高压电工设备与电源隔离，一般只具有分合 空载电路的能力，当在分断状态时，触头具有明显可见的断开位置，以 保证检修时的安全。 •高压熔断器俗称高压保险丝，用于开断过载或短路状态下的电路。 •高压负荷开关用于接通或断开空载、正常负载和过载下的电路，通常与 高压熔断器配合使用。 •接地开关用于将高压线路人为地造成对地短路。通常装在降压变压器的 高压侧,当用电端发生故障,但故障电流不很大，不足以使送电端的断路 器动作时，接地短路器能自动合闸，造成人为接地扩大故障电流，使送 电端断路器动作而分闸，切断故障电流。
高压电器在规定的正常使用和性能条件下，能够连续运 行的最高电压称为断路器的额定电压。
高压电器与开关设备
第一节 高压电器的作用及分类
在高压系统中，用来对电路进行开、合操作，切除 和隔离事故区域对电路进行运行情况监视、保护及 数值测量的量测设备，统称为高压电器。 按照用途，高压电器可以分成下列几类： (1)开关电器，用来关合和开断电路的电器。包括： ①断路器(DL)：用来在电路正常工作和发生故障(例 如发生短路)时关合和开断电路。 ②隔离开关(G)：主要用于将高压设备与电源隔离， 以保证检修工作人员的安全。 ②熔断器(RN)：用来在电路发生过载或短路时依靠 熔件的熔断开断电路。
（一）表面发射 由金属电极(触头)表面发射电子、叫表面发射。 (1)强场发射。当金属表面存在较高的电场强度(大干 107V／mm)时，自由电子可能逸出金属，这种过程叫 强场发射。断路器触头刚分离时，强场发射占主导地 位。 (2)热发射。当金属温度升高列2000一5000 K，金属表 面的自由电子可能获得足够的动能，克服将电子滞留 在金属内部的力量而逸出金属，这种过程叫热发射。 断路器触头分离后期，热发射较强烈。 (3)光发射。当红外线、紫外线及其他射线照射列金属 表面时，引起电子从金属表面逸出的过程，叫光发射。 光波越短，引起光发射的能力越强。触头分离过程中， 随着电弧燃烧，存在着光发射现象。
A点为视在稳定燃烧点，这是因为：若il略有减少，因 E一iR＜uh，则电弧电流继续减小至电弧熄灭；若i1略 有增加，则E—iR＞uh，电流将继续增加．最后稳定在 i2值。
在使用开关电器开断或闭合电路时。人们自然不希望 电弧稳定燃烧，而是力求其熄灭。从图2.2(b)来分析， 若将电弧静伏安特性提高到虚线位置，使两条曲线没有 交叉点、则电弧熄灭。即直流电弧的熄灭条件为
E iR uh
若将f(i)＝E-iR定义为电路的伏安持性，uh定义为电弧 的静伏安特性。
高压成套开关设备
高压成套开关设备第一章概述（一）新电压等级概念高压是相对低压而言的，高压与低压的分界线按IEC 标准规定为 1000V，而我国没有 1000V 电压等级，高压与低压的分界线实际为3000V， 3000V 以上电压等级为高压。
我国高压开关设备的电压等级为 3.6、7.2、12、 24、40.5、126、252、 363、550、800、 1100KV，高压开关设备上的电压指额定电压，而对应的电网的标称电压为 3、6、10、20、35、66、110、220、330、500、750、1000KV 。
高压开关设备上的额定电压习惯细分为中压（3.6～72.5KV ）、高压（126~252KV）、超高压（ 363~800KV ）、特高压（ 1100）KV 。
高压开关设备是指用于输配电起控制和保护作用的设备，是重大机械装备，对电力设备的安全可靠运行至关重要。
（二）关于特高压特高压电网是指交流 1000KV 、直流（正负） 800KV 及以上电压等级的输电网络，该项技术的采用，将大大提高远距离、大容量输电的效率，减少输电损耗，降低输电成本，我国目前可开发水电资源有三分之二在西部，煤炭保有量有三分之二分布在、、三省区。
而全国有三分之二的用电量负荷却分布在东部沿海和京广铁路沿线以东经济发达地区，在发电资源丰富地区建设大煤电基地、大水电基地，实现煤电就地转换和水电大规模开发，再通过坚强的特高压骨干网络，将电能从西部和北部大规模输送到中、东部地区，既解决东部能源紧缺问题，又能减轻运输和环保压力。
第二章产品设计规（一）产品基础标准及应用1、产品图纸及资料的完整性应符合 JB/T5054.4-2000 产品图样及设计文件完整性，引进或联合设计产品应进行图纸及文件资料的工厂化。
创新性（改进型）产品应具备技术任务书、安装使用说明书、产品质量特性重要度分级表和全套图纸。
2、产品图样及技术文件编号按CT/QZ0101-2006 技术文件管理办法的规定，采用十进位分类，不提倡隶属编号。
高压开关简介
高压开关高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
[编辑本段]高压开关柜的组成及元器件开关柜的组成：开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1.柜体的材料:1)冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3)不锈钢板(不导磁性).4)铝板((不导磁性).2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件：1. 柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2. 柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备: 继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

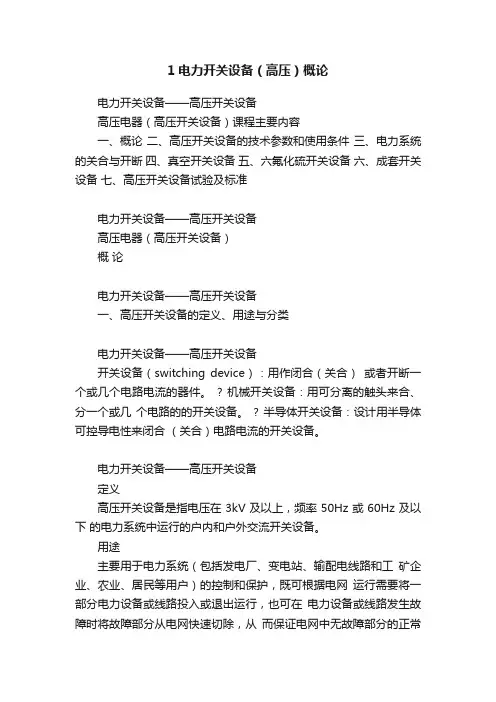

一、高压开关设备的定义、用途与分类
二、电力系统对高压开关设备的要求
电能生产电能输送
电能使用
三、高压开关设备的原理与构成
电力开关设备——高压开关设备
Ø 开关电弧是等离子体的一种形式，属低温等离子体。
高压开关电 器中电弧的熄灭就是要积极地利用电弧等离子体的温度控制来实 现，对于高电压大电流电路来说、只有产生电弧、才能实现对电 弧等离子体的温度控制。
对于高压开关电器而言，希望它反有如 下特件；
（1）电导率的变化范围尽可能大，即要在导体与完全绝缘体之间变化； （2）电导率的变化速度尽可能快。
Ø 前一项特性在本质上决定于等离子体的材料，因此，引进新的灭 弧介质是取得技术进步的关键。
后一项特性虽然也在较大程度上 决定于等离子体的材料，但更易于受到等离子体控制方法的影 响，作为开关电器核心部分的灭弧室的作用正在于对电弧等离子 体的控制，加速其电导率的变化。
Ø 现代断路器技术简单来说是尽可能造成导电性高的电弧、导通大 电流，并在短时间内“冷却”变换成绝缘性能高的气体间隙。
电力开关设备——高压开关设备
开关元件的性能比较
有触点开关元件 （1）阻抗转换比 （断开时与导通时的 阻抗比） （2）耐电压程度 （3）承受过载能力 （4）元件本身的功 率损耗 1010～1014 无触点开关元件 104～107
单断口可达550kV 强 小
每个元件只达15kV 弱 大
电力开关设备——高压开关设备
高压开关设备的共同性问题
u开关设备在功能和结构上的共性
要有带电和导电部分； 要有绝缘部分，带电部分与地及其它极间的隔离； 导体与触头的电连接部分； 触头的运动与机构。
u从运行角度的共同要求
电的作用；热的作用；机械作用；大气环境的作用。
电力开关设备——高压开关设备
除熔断器外，具有故障或负荷切除功能的高压开关元件由 合分单元、绝缘支撑单元、传动单元、基座和操动机构五部分 组成。
电力开关设备——高压开关设备
电力开关设备——高压开关设备
电力开关设备——高压开关设备
四、高压开关设备的发展趋势
电力开关设备——高压开关设备
1、国产高压开关设备已全面无油化，实现了以真空 开关和SF6断路器为代表的产品升级换代。
v40.5kV及以下电压等级产品中，真空开关占绝大多数，其
中12kV占95%以上， 40.5kV占75%以上。
v72.5kV及以上电压等级几乎全部为SF6产品。
v 近 年 来 ， 随 着 环保 要 求的 提 高，真空断路器向高压领域发 展，已有72.5-126kV产品问世 并投入运行。
电力开关设备——高压开关设备
2、为满足特高压输电的需要，发展特高压开关设备。
1000kV晋东南-南阳-荆门特高压交流试验示范工程
晋东南站：平高电气股份有限公司 南阳站：新东北电气（沈阳）高压开关有限公司 荆门站：西安西开高压电气股份有限公司 关键问题：绝缘结构、灭弧室、大功率操动机构 目前已发展1100kV-6300A-63kA GIS用断路器
电力开关设备——高压开关设备
3、交流金属封闭开关设备和控制设备（开关柜） 的小型化是其技术发展的一个重要方向。
按其绝缘结构分为空气绝缘、复合绝缘和气体绝缘三类。
电力开关设备——高压开关设备
固体绝缘的中压开关设备是未来的发展方向
真空灭弧室、主导电回路、绝缘支撑等有机地结合为一个固 封集成极柱，免维护结构。
电力开关设备——高压开关设备
4、高压开关设备的智能化技术迅速发展
智能化开关电器内涵由3个要素组成： ①开关电器完成基本职能过程中的智能感知、判断与执 行功能； ②运行过程中开关电器的智能状态监测与寿命评估； ③运行过程中对电网和环境的友好，对电网的友好表现 在低的操作过电压和电磁骚扰水平，对环境的友好主要表 现在SF6替代介质的应用
电力开关设备——高压开关设备
谢谢大家！
。
