照明基础知识8电气照明设计[1]

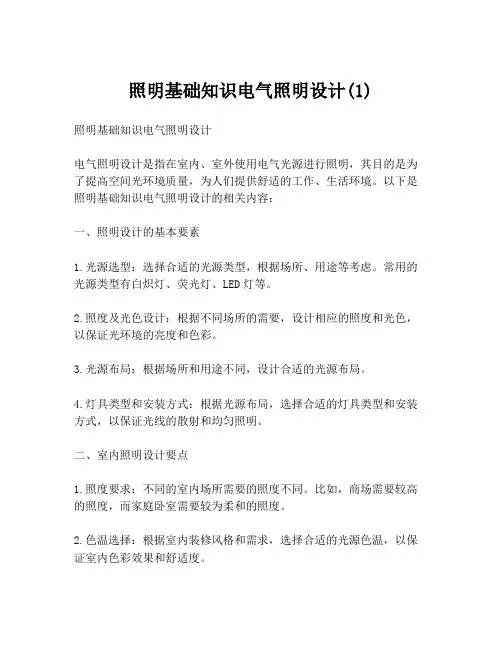

照明基础知识电气照明设计(1)
照明基础知识电气照明设计(1)照明基础知识电气照明设计电气照明设计是指在室内、室外使用电气光源进行照明，其目的是为了提高空间光环境质量，为人们提供舒适的工作、生活环境。
以下是照明基础知识电气照明设计的相关内容：一、照明设计的基本要素1.光源选型：选择合适的光源类型，根据场所、用途等考虑。
常用的光源类型有白炽灯、荧光灯、LED灯等。
2.照度及光色设计：根据不同场所的需要，设计相应的照度和光色，以保证光环境的亮度和色彩。
3.光源布局：根据场所和用途不同，设计合适的光源布局。
4.灯具类型和安装方式：根据光源布局，选择合适的灯具类型和安装方式，以保证光线的散射和均匀照明。
二、室内照明设计要点1.照度要求：不同的室内场所需要的照度不同。
比如，商场需要较高的照度，而家庭卧室需要较为柔和的照度。
2.色温选择：根据室内装修风格和需求，选择合适的光源色温，以保证室内色彩效果和舒适度。
3.光线布局：采用多层次的灯光布局，包括基础照明、局部照明和装饰照明，以达到舒适的光线效果。
4.灯具造型：灯具的造型和颜色也应与室内装修协调一致，创造温馨舒适的室内环境。
三、室外照明设计要点1.照度要求：室外照明需考虑人们在不同用途场所的活动需求，并保证目标区域的最低照度。
2.保障安全：在室外环境下，需保证照明不影响邻近居民的休息，并且能够提供足够的安全保障。
3.节能优化：室外灯光高度和功率要根据实际照明表现自动调节，达到节能效果。
4.舒适度和形式美：根据设计要求，保证照明光线的柔和舒适并美化环境，照明设计与周边环境协调统一。
总之，电气照明设计不仅考虑基本的光源类型、照度、光色、光源布局、灯具类型和安装方式等要素，还要结合场所、用途等因素，满足人们使用光线的需求，创造更好的光环境。
(整理)电气照明答案
第一章照明技术的基本知识1.3 试述下列常用光度量的定义及其单位（1）光通量；（2）光强（发光强度）；（3）照度；（4）亮度。
答：（1）单位时间内光辐射能量的大小单位：流明（lm）（2）发光体在给定方向的发光强度是该发光体在该方向的立体角元dω内传输的光通量dφ与该立体角元之比，即单位立体角的光通量。
单位：坎德拉（cd），1cd=1lm/sr（3）被照物体表面上每单位面积所接收到的光通量。
单位：勒克斯（lx）（4）单位投影面积上的发光强度。
单位：坎德拉/平方米（cd/m2）1.8 什么是明视觉？什么是暗视觉？答：明视觉(或锥状视觉)，视场亮度超过10cd/m2时，锥状细胞工作为主的视觉状态。
暗视觉(或杆状视觉)，当视场亮度在10－6～10－2cd/m2时，杆状细胞工作，锥状细胞不工作的视觉状态。
1.9什么是明适应？什么是暗适应？答：（1）明适应是指视野亮度由低向高变化时的视觉适应过程它是杆状细胞工作(暗)→锥状细胞工作(明)，适应时间大约需要1min。
（2）暗适应是指视野亮度由高向低变化时的视觉适应过程，它是锥状细胞工作(明)→杆状细胞工作(暗)，适应时间大约需要7min。
1.13 什么是色温和相关色温？答：色温（度）是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，完全辐射体（黑体）的温度即为这种光源的色温度，简称色温。
符号为Tc，单位为开（K）。
相关色温是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品最接近时，完全辐射体（黑体）的温度即为这种光源的相关色温。
符号为Tcp，单位为开。
1.14 如何表示光源的色表？答：光源的色表是指光源的表观颜色，与光源的色温有关。
1.15什么是光源的显色性？如何表示？答：光源的显色性与参考标准光源相比较时，光源显现物体颜色的特性；它是照明光源对物体色表的影响，该影响是由于观察者有意识或无意识地将它与标准光源下的色表相比较而产生的；主要取决于光谱能量分布。
《电气照明技术》课件
电气照明技术的发展历程
总结词
电气照明技术的发展历程
详细描述
电气照明技术的发展经历了多个阶段。最初，人们使用白炽灯作为主要的照明方式，但随着科技的发展，荧光灯 、LED等新型照明方式逐渐取代了白炽灯。现在，随着智能化和节能技术的发展，智能照明和节能照明已经成为 电气照明技术的重要发展方向。
电气照明技术的应用场景
光生物安全
关注照明设备对人体的影响，特 别是对眼睛和皮肤的伤害，选择 符合光生物安全标准的光源和灯 具。
节能技术与措施
高效照明设备
采用高效节能的照明设备，如LED灯 具，具有高光效、长寿命和低能耗等 特点。
智能控制
利用智能照明控制系统，实现照明的 自动化和智能化，根据实际需求调节 光照强度和色温，有效节约能源。
测量技术
照明测量是评估照明质量和效果的 重要手段，包括照度计、亮度计等 测量工具的使用，以及测量数据的 分析和处理。
03
照明电路与系统
照明电路的基本构成
电源
提供电能，驱动照明设 备工作。
导线
传输电能，连接电源和 负载。
负载
照明设备，如灯泡、灯 管等，将电能转换为光
能。
控制开关
控制照明设备的开启和 关闭。
点。LED灯的发光效率高、体积小、重量轻，可制成各种形状和颜色，
广泛应用于景观照明、室内照明等领域。
照明设计基础
01
02
03
照明设计原则
照明设计应遵循舒适、安 全、经济、美观等原则， 以满足人们的生活和工作 需求。
照明际情况进 行合理规划。
节能控制
根据实际需求和环境因素，智能调节照明设 备的功率，实现节能减排。
自动感应
通过人体感应、光线感应等技术，自动调节 照明设备的亮度和开关状态。
室内照明设计基础知识
室内照明设计基础知识1.照明设计的目标：2.照明设计的原则：(1)功能性：照明设计首先要满足室内空间的功能需求，确保足够的照明强度和均匀的照明分布，以保证人们能够进行正常的活动和工作。
(2)美观性：照明设计要充分考虑空间的装饰风格和设计要求，通过灯光的布置、调节和控制，创造出视觉上的美感和艺术效果。
(3)舒适性：照明设计要避免眩光和闪烁，防止视觉疲劳和眼睛不适，同时要考虑色温、色彩和光照度等参数的合理搭配，营造出舒适的视觉环境。
(4)节能性：照明设计要考虑使用节能型灯具和灯光控制系统，通过合理的光线利用和灯光调光控制来降低能量消耗，减少能源的浪费。
3.光源的选择：(1)白炽灯：具有较高的色温和较高的显色指数，但能源利用率低，寿命较短，逐渐被淘汰。
(2)荧光灯：具有高效节能、寿命长的特点，广泛应用于商业和公共场所。
(3)LED灯：具有高效节能、寿命长、色彩丰富、体积小和可调光等优点，成为主流光源。
(4)金卤灯：具有显色指数高和亮度高的特点，适合用于需要较高色彩还原性的场所。
4.光线的控制：(1)入口照明：通过入口的照明设计能够给人们营造一个良好的第一印象，使人们感到温暖和舒适。
(2)一般照明：通过合理的灯光布置和光源选择，保证室内空间整体的照明均匀性和光照度要求。
(3)局部照明：对于特定区域或特定功能的照明，可以采用局部照明方式，例如工作台、书桌等。
(4)调光和灯光控制系统：通过调节灯光亮度和颜色的变化，创造出不同的氛围和场景，提高照明灵活性和节能性。
5.照明设计中的参数：(1)照度：照度是指单位面积上接收到的光线流量，用于衡量照明的强度和光照分布。
(2)光色：光的色彩特征，包括色温和色彩指数。
色温一般分为暖色、自然光和冷色，色温的选择要根据空间的功能和设计要求来确定。
色彩指数表示光源对物体颜色还原的程度。
(3)光环境：照明设计要综合考虑光照强度、光色和光分布等参数，建立舒适和合理的光环境，包括照度均匀性、眩光控制、色彩还原性等。
电气照明系统基础知识
（5） 氙灯发出强白光，光色好，又称“小太阳”， 适合大面积、高大厂房、广场、运动场、港口和机场的 照明。
14.2 常用电光源、灯具及其选用
（6） 高压钠灯光色较差，适合城市街道、广场的 照明。
（7） 低压钠灯发出黄绿色光，穿透烟雾性能好， 多用于城市道路、户外广场的照明。
14.2 常用电光源、灯具及其选用
1 白炽灯
它的结构如图14-1所示，由灯头、灯丝和玻璃外壳 组成。灯头有螺纹口和插口两种形式，可拧进灯座中。 对于螺口灯泡的灯座，相线应接在灯座中心接点上，零 线接到螺纹口端接点上。
灯丝由钨丝制成，当电流通过时加热钨丝，使其达 到白炽状态而发光。一般40W以下的小功率灯泡内部抽 成真空，60W以上的大功率灯泡先抽真空，再充以氩气 等惰性气体，以减少钨丝发热时的蒸发损耗，提高使用 寿命。
14.2 常用电光源、灯具及其选用
(4) 密闭型 透光罩固定处加以密封，与外界可靠 地隔离，内外空气不能流通。根据用途又分为防水防潮 型和防水防尘型，适用于浴室、厨房、潮湿或有水蒸气 的车间、仓库及隧道、露天堆场等场所。
(5) 防爆安全型 这种照明器适用于在不正常情况 下可能发生爆炸危险的场所。其功能主要使周围环境中 的爆炸性气体进不了照明器内，可避免照明器正常工作 中产生的火花而引起爆炸。
（8） 金属卤化物灯光效高，光色好，室内外照明 均适用。
14.2 常用电光源、灯具及其选用
14.2.3 灯具
照明电光源（灯泡或灯管）、固定安装用的灯座、 控制光通量分面的灯罩及调节装置等构成了完整的电气 照明器具，通常称为灯具。
灯具的结构应满足制造、安装及维修方便，外形美 观和使用工作场所的照明要求。
灯具工程技术基础知识灯光设计
灯具工程技术基础知识灯光设计灯具工程技术基础知识灯光设计灯光设计在建筑、舞台、展览等领域中扮演着重要的角色。
灯光的设计不仅仅是为了照亮空间，更是为了营造氛围、展示作品、表达情感。
灯具工程技术是灯光设计的基础，本文介绍灯具工程技术的基础知识以及如何应用到灯光设计中。
一、灯具工程技术基础知识1. 光学原理光学原理是灯具工程技术的基础，包括反射、折射、漫反射等。
反射是指光线遇到一个物体时，会反弹回来。
折射是指光线遇到一个不同介质的界面时，会改变方向。
漫反射是指光线在遇到一个粗糙表面时，会发生反射并散射。
2. 光源光源是产生光线的地方，分为自然光源和人工光源。
自然光源包括太阳和云霞，人工光源包括白炽灯、气体放电灯等。
光源的颜色、光强度和光色温度会影响到照明效果。
3. 反射材料反射材料是指能够使光线反射的材料，主要包括金属、镜面涂料、镜片等。
反射材料的反射效果和光线的角度、材料的性质等有关。
4. 光学器件光学器件是指能够控制光线方向和光强度的器件，包括透镜、棱镜、彩色滤片等。
这些器件能够影响光线的色彩、亮度和分布。
二、灯光设计中的应用1. 照明设计照明设计是灯光设计中最重要的任务之一，它能够为场所、空间、人物提供合适的照明效果。
一个好的照明设计能够提高空间的舒适度和效率，同时还能够为人们创造更好的视觉体验。
在照明设计中，除了要考虑照明效果以外，还要考虑节能、环保等问题，应选择绿色能源。
2. 舞台灯光设计舞台灯光设计是一种特殊的灯光设计，主要为演员提供舞台效果。
在舞台灯光设计中，需要考虑色彩、舞台空间和演员的形象等因素，以营造出特定的视觉效果。
舞台灯光的设计可以将舞台和演员的形象完美结合起来，从而提高演出的魅力和艺术价值。
3. 展览灯光设计展览灯光设计主要用于展览和展示中，目的是为了突出展示品的特点和品质。
在展览灯光设计中，需要考虑展品的特性、尺寸和布局，以及参观者的观看需求。
是展品光和周围光的功率比例达到最佳，使得展品光更能突显出展品的细节和质感。
建筑电气照明设计
建筑电气照明设计建筑电气照明设计是指对于建筑物内部及周围环境进行照明设计的过程。
其目的是在确保光效、安全性和节能性的前提下，提高人们在建筑空间中的视觉舒适度和工作效率。
一、照明设计的基本要求1. 光效要求：照明设计需要保证室内照度合适，能够满足人们的视觉需求，同时不造成眩光和光污染。
2. 安全要求：照明设计需要保证在紧急情况下，能够快速有效地提供充足的照明，同时保证照明设备的电气安全。
3. 节能要求：照明设计需要充分考虑节能原则，通过采用高效节能的配光方案、光源及光控设备，减少照明设备功率，降低建筑物总能耗。
4. 视觉舒适度要求：照明设计需要满足人们的视觉习惯，通过建筑物空间的布局和照明配合，创造出良好的光环境，提高人们的视觉舒适度和工作效率。
1. 根据建筑物功能、使用时间、建筑形态以及自然光照度等因素，确定室内及室外照明的需求。
2. 根据上述需求，绘制出建筑物照明系统图纸，包括位置、数量、配光方案、光源、照度等详细参数。
3. 根据系统图纸，计算出照明系统的额定功率需求、亮度照度等参数，以便于选购照明设备。
4. 选择适合的光源、光控设备和配光灯具等，并对其参数进行细致的计算和调整，以确保所选设备能够满足建筑物照明需求。
5. 进行照明系统的施工设计和布线设计，包括接线方式、互锁控制、照明回路的开关和控制、照明面板、配电盘等配套设备的设计。
6. 根据设备选用参数及使用需求，绘制出照明系统的电路图纸和综合布线图纸。
7. 进行照明系统的安装和调试，测试所选设备的性能和效果，测试系统的亮度、照度等参数是否符合设计要求。
8. 进行照明系统的运行、维护和管理。
及时巡视、定期检查、维修零部件，更换照明设备，确保照明系统的正常运行。
1. 光源选择：根据照明设计的需要和场所特点，选择适宜的光源，包括灯管、LED灯和卤素灯等。
同时，还需要考虑光源的寿命、颜色温度、亮度、光效等参数。
2. 灯具设计与配光方案：根据不同功能建筑的导向作用，定制各种配光方案。
电气照明识图0.课件
电气照明的主要光源 包括白炽灯、荧光灯 、LED等。
电气照明系统的组成
电气照明系统主要由电源、灯 具、控制装置和线路组成。
电源负责提供电能，灯具负责 发出光线，控制装置负责调节 光线，线路负责连接各个部分 。
电气照明系统的设计需要考虑 系统效率、安全性、节能性等 因素。
电气照明的主要应用
家庭照明
家庭照明系统的识图分析需要结合实 际应用场景，根据不同的空间和功能 需求进行合理的设计和布局，以满足 人们的生活需求。
公共场所照明系统的识图分析
公共场所照明系统是用于商业 、办公、交通等公共设施的照 明设计和安装，需要满足不同 场所的功能需求和安全标准。
公共场所照明系统识图分析需 要考虑照明效果、节能环保、 维护管理等方面的因素，以确 保良好的视觉效果和使用体验
电气图是用来表示电路、 设备、系统或电气系统的 构成和相互关系的图形。
电气图的分类
电气图可分为电路图、接 线图、系统图、平面图等 类型。
电气图的组成
电气图由各种图形符号、 文字符号和标注组成。
电气图的识读方法
熟悉图形符号和文字符号
掌握电气元件的连接关系
掌握电气图中的各种图形符号和文字 符号的含义是识读电气图的基础。
卤素灯
卤素灯是一种高温、高光效的照明 灯具，其图例通常包括灯泡、灯座 和灯罩等部分，用于需要高照度的 场所。
控制开关的图例
单控开关
单控开关是一种常见的控制开关 ，其图例通常包括开关本体、触 点和连接线等部分，用于控制一
盏灯的开关。
双控开关
双控开关是一种可以同时控制两 盏灯的控制开关，其图例通常包 括开关本体、触点和连接线等部 分，用于实现灯光的多点控制。
电气照明识图0.课件
建筑电气照明技术基本知识
2021年8月19日星期四
4.1 基本知识
4.1.1 照明技术的基本概念
(1) 与所有物质一样，光也是一种物质，是物 质的一种存在形式，是能引起视觉的辐射能，它 以电磁波的形式在空间传播。可见光的波长在 380~780纳米(nm)范围内，不同波长的光给人的 颜色感觉不同，如图4.1所示。
(5) 光色
光色包括色表和显色性两个方面。色表指光 源本身发光的颜色，即从外观上看到的光的颜色。 而显色性则反映被照物体所体现出的颜色。
4.2.2 常用电光源
1） 白炽灯 2） 卤钨灯 3） 荧光灯 4） 高压气体放电灯 5） 金属卤化物灯 6） 氙灯
1） 白炽灯 靠电能将灯丝加热到白炽状态而发光。
按放电形式 ① 辉光放电灯。这种灯由辉光放电产生光。放 电要有阳极和阴极。放电时，阴极温度不高，但要
② 弧光放电灯。是由弧光放电产生光。阴极工 作在较高的温度下，又叫热阴极灯，如荧光灯、汞 灯、钠灯等。
2） 电光源的参数 (1) 额定电压和额定电流
光源在预定要求下工作所需要的电压和电流分 别叫做额定电压和额定电流，额定值下工作具有最 好的效果。
（1） 卤钨灯的结构 为了使管壁处生成的卤化物处于气态，管壁温
度要比普通白炽灯高得多，相应地卤钨灯的玻壳尺 寸就要小得多，温度也高得多，因而必须使用耐高 温石英玻璃或高硅氧玻璃。
（2） 卤钨灯的光特性
卤钨灯是在石英玻璃管内封进钨丝，充进惰性 气体和微量的磷或溴，制成双端引出型卤钨灯。
种卤钨灯，由于卤钨循环作用，而能防止管壁 发黑，改进了灯的工作特性，使灯的光效比普通白 炽灯有显著的提高(约为18~21lm／W)。由于卤钨灯 的充气压力比普通白炽灯高，所以寿命指数较低， 并且容易受振动、冲击而产生机械断丝。显色性好， 一般显色指数为Ra＝97，色温为3000～3200K。
电气照明设计知识点
电气照明设计知识点电气照明设计是指通过合理的电气系统布置和设计，以满足建筑物或场所的照明需求。
在电气照明设计中，需要掌握一些关键的知识点，以确保照明系统的高效性和安全性。
本文将就电气照明设计中的几个重要知识点进行讲解。
一、光源选择在电气照明设计中，合适的光源选择是至关重要的一步。
常见的光源包括白炽灯、荧光灯、LED灯等。
光源的选择应根据照明需求、使用环境以及经济因素来进行综合考虑。
例如，在需要较高亮度和色彩还原度的场所，如展览馆或博物馆，LED灯由于其较高的亮度和优良的色彩还原性能，成为一个理想的选择。
二、照明布局照明布局是指在建筑物或场所中合理安置光源的过程。
照明布局应充分考虑使用者的视觉需求、建筑结构以及照明装置的特点。
通常情况下，照明布局可以分为几个层次，包括整体布局、局部布局和效果布局。
整体布局是指整个建筑或场所的总体照明设计，需要兼顾整体的均匀性和舒适性。
局部布局是指针对特定区域或功能进行的照明设计，如办公室的台灯和会议室的投影仪照明。
效果布局则是指通过照明设计来创造特定的艺术效果，如舞台灯光设计和建筑物外立面的照明设计。
三、照明控制照明控制是指对照明系统进行灯光亮度、色温、亮度变化等参数的调节和控制。
照明控制可以分为手动控制和自动控制两种方式。
手动控制是指人工通过开关、调光器等装置进行控制；自动控制则是利用感应器、计时器、光敏元件等设备实现对照明系统的智能控制。
照明控制的目的是提高照明系统的能效性和节能性，同时提升使用者的体验和舒适度。
四、照明亮度计算照明亮度计算是电气照明设计中的一项重要任务，它是根据建筑或场所的需求，计算出所需的照明亮度水平。
照明亮度计算需要考虑建筑物的功能、尺寸、使用环境以及照明装置的特性。
其计算公式通常基于光源的发光度、照明装置的光效等参数，以及建筑物或场所的反射率、工作平面的要求等因素。
通过精确的照明亮度计算，可以保证照明系统在满足需求的同时达到节能和舒适的效果。
电气照明课件
根据不同的激活方式，电气照明 可分为气体放电灯、荧光灯、 LED灯等。
电气照明发展历程
早期阶段
早期的电气照明主要使用白炽灯 ，其发光原理是利用电流通过灯 丝产生热能，从而激发出可见光
。
发展阶段
随着科技的发展，荧光灯、LED灯 等新型照明技术逐渐普及，它们具 有更高的发光效率和更长的使用寿 命。
公共设施照明
公共设施如道路、桥梁、隧道 等需要良好的照明以确保交通
安全。
Hale Waihona Puke 工业照明工厂、仓库等工业场所需要高 亮度的照明设备以满足生产和
存储需求。
02
电气照明系统组成与原理
电源及电源控制设备
01
02
03
电源
提供电能，通常为交流或 直流电源。
电源控制设备
用于控制电源的通断，如 开关、插座等。
电源保护设备
智能化阶段
现代的电气照明不仅追求高效、节 能，还注重智能化控制，如通过手 机APP控制灯光开关、亮度等。
电气照明应用领域
01
02
03
04
家庭照明
家庭中的照明是电气照明最广 泛的应用领域，包括客厅、卧
室、厨房等空间的照明。
商业照明
商业场所如商场、办公室、酒 店等需要大量的照明设备，以
营造舒适、明亮的环境。
高效节能技术
研发更高效、更节能的照明产品，降低能源消耗 和运营成本。
智能化控制
利用物联网、人工智能等技术，实现照明系统的 智能化控制和管理。
新型材料应用
探索和应用新型材料，提高照明产品的性能和寿 命。
市场需求变化趋势分析
定制化需求
消费者对个性化、定制化的照明产品需求增加，要求企业提供多 样化的产品选择。
电气照明基本知识、识图及工程量计算
3、链式照明配电系统 是树干式的一种特殊
形式，具有树干式同 样的特点。此外，考 虑到线路敷设的方便， 及可靠性，一般铺接 的分配电箱不超过3— 4个，总的负荷容量也 不宜超过10kw。
4、混合式配电系统
是将树干式和放射式混合
使用，或总体树干式、分支 放射式，或总体放射式、分 支树干式。
五、电力、照明配电箱 配电箱由各种开关电器、电气仪表、保
三、灯具常用安装方式及安装高度 （一）安装方式 1、吸顶灯
将照明灯具直接安装在天棚上。为了防止
眩光，常采用乳白玻璃吸顶灯和乳白塑料 吸顶灯。 2、嵌入式 将照明灯具嵌入天棚内的安装方式。具有 吊顶的房间常采用嵌入式。 3、悬挂识图与算量
主讲：成本控制中心
本章内容： 第一节
刘太东
电气照明工程一般知识 第二节 电气照明施工图的识读 第三节 电气照明工程量计算规则
第一节 电气照明工程一般知识
一、照明的方式和种类
照明分为正常照明和事故照明两大类。
另外据实际需要，还有警卫照明和景观 照明等。 正常照明分为一般照明、局部照明、混 合照明三种方式。 一般照明即整体照明，可以使整个房屋 内都具有一定的照度，光线分布比较均 匀。
为便于穿线，当管路过长或弯多时，
也应适当地加装接线盒。规范规定， 下列情况应加装接线盒。 1、管子长度每超过30m无弯曲时。 2 、管子长度每超过 20m ，有一个弯时。 3 、管子长度每超过 15m ，有两个弯时。 4、管子长度每超过8m，有三个弯时。
七、常用电线和电缆 在线芯外有一定绝缘层或完全没有绝缘
用托架将照明灯具直接安装在墙壁上。 主要作为装饰之用，兼作局部照明，是
照明设计基础知识
照明设计基础知识照明设计是指通过使用光源和照明设备来创造合适的光环境，以满足人们对看清、认识和欣赏环境要求的一种创造性活动。
照明设计的基本原则主要有如下几点：1.光源的选择：光源是指发光设备，如灯具、窗户、光管等。
在照明设计中，应根据不同的场所和要求选择合适的光源。
一般来说，白光通常用于清晰度较高的场所，如办公室、学校等，而黄光或柔光则适合于营造温馨、浪漫的氛围，如餐厅、酒店等。
2.照明布光：照明布光是指将光源均匀地分布在所照明的物体上，以达到理想的照明效果。
在布光时，应根据不同的需要和空间布置合理地安装灯具，使光线达到充足且均匀。
例如，在办公室照明设计中，应避免直射灯光照射到电脑屏幕上，造成视线不适。
3.光线的投射方向：照明设计中光线的投射方向可以用来突出或弱化一些物体或空间，也可以用来创造各种视觉效果。
例如，在画廊中，可以利用特定的灯光角度和投射方向来凸显展品的细节和色彩。
4.色彩和亮度：色彩和亮度两者在照明设计中是相辅相成的。
不同的色彩和亮度会给人带来不同的心理感受和情绪体验。
因此，在设计中应根据需要选择合适的色彩和亮度，并注意它们之间的协调性。
例如，在酒店大堂的设计中，通常选择一些温暖而柔和的色彩和亮度，以营造舒适和放松的氛围。
5.能源节约：能源节约是照明设计中的一个重要方面。
通过选择高效能源和灯具，并合理使用光源，可以实现节能目的。
例如，使用节能灯具代替传统白炽灯是一个有效的节能方式。
6.环境和人体的考虑：照明设计应考虑到环境和人体的需求和适应性。
例如，对于办公室或学习空间，应选择光线柔和、无刺眼的灯具，以减少对人眼的疲劳和不适感。
对于户外照明，应根据不同天气条件选择合适的灯具，以确保人们的安全和舒适。
总之，照明设计是一个综合性的学科，需要考虑到各种因素，并根据不同需求制定合适的设计方案。
只有在理解和应用照明设计的基本知识的基础上，才能创造出适合人们需求和环境要求的照明效果。
最完整的照明设计基础知识
最完整的照明设计基础知识照明设计是指通过合理布置光源，达到满足人们在不同环境下照明需求的一种艺术和科学。
下面是最完整的照明设计基础知识。
一、光源光源是照明设计的基础，常见的光源有白炽灯、荧光灯、LED等。
白炽灯是一种传统光源，色温高，适合用于营造温馨的氛围；荧光灯色温较低，适合用于提供光工作环境；LED灯具具有节能、寿命长等特点，是现代照明的主流。
二、照明原则1.明确照明需求：根据不同场所的使用需求，确定所需的照明水平和照明色温等参数。
2.均匀照明：保证照明场所的各个区域能够均匀光线照射，避免产生阴影和刺眼现象。
3.人眼适应性：根据不同环境的使用需求，采用不同的照明方式，使人眼适应光线变化。
4.节能环保：选择高效能的光源和照明设备，提高能源利用率，减少能源浪费，降低环境污染。
三、照明设计流程1.收集信息：了解场地的建筑结构、功能需求、装修风格等信息。
2.照明计算：根据场地大小、高度、使用需求等因素，计算照明的光功率、光照度、均匀度等参数。
3.设计方案：根据照明计算结果，确定合适的照明方案，包括灯具的布置、灯具的选择等。
4.施工工艺：确定灯具的安装位置、灯具的固定方式等施工方案。
5.试灯调试：安装完毕后，进行试灯调试，调整照明设备的位置和角度，使之达到最佳照明效果。
6.完善保养：定期进行照明设备的保养和维护，确保其正常运行。
四、照明参数1.光功率：指光源单位时间内释放的光能量，常用单位为瓦特（W）。
2. 光照度：指单位面积上接收到的光通量，常用单位为勒克斯（lux）。
3.色温：指光源发出的光线的颜色，以绝对温度（K）表示，常见的有暖白、自然白和冷白等。
4. 显色指数：反映光源照射物体的颜色还原程度，常用指数为CRI （Color Rendering Index）。
五、照明效果1.总体照明：提供整个区域的基本照明，使人能够清晰地看到周围环境。
2.局部照明：照亮特定的场所或物体，突出主体，强调空间层次。
照明行业基础知识题库及答案
照明行业基础知识题库及答案1.正确答案：D，4000KD、6000K是冷白色温段。
2.正确答案：D，Ra＞80的灯最适合商照产品照明使用。
3.产品开发的基本原则包括适用性、经济性、安全性和美观性。
4.正确答案：C，吸顶灯不属于商业照明的产品类别。
5.正确答案：D，PAR38（36°）属于定向光源。
6.MR16替代卤素灯的根本出发点是光通。
7.目前LED T8灯管相比于传统T8日光管节能35%。
8.LED照明产品属于固态照明产品。
9.LED照明产品的优点包括长寿命、不含红外线、快速启动和无频闪。
10.正确答案：A，灯管属于国家强制性3C认证产品，筒灯和导轨射灯也需要3C认证，灯盘不在强制性认证范围内。
11.办公照明产品一般使用的色温是正白。
12.中国淘汰白炽灯路线图规定淘汰60W及以上普通照明用白炽灯的时间是2014.10.01.13.常规传统卤素MR16的最大功率是50W。
14.橱窗适合用导轨射灯。
15.正确答案：A，LEDB不含有红外线和紫外线。
16.LED照明产品“环保”主要体现在空气污染和光污染方面。
17.LED节能的主要表现为光效高和冷光源，二次节能。
18.LED灯替换金卤灯的主要因素是光效更高和启动速度更快。
19.光源在空间某一方向上单位立体角内发射的光通量与该立方体角的比值，称为光源在这一方向上的光强。
20.光强的单位是XXX。
21、下列哪个不是照度的计量单位？（A）照度的计量单位有lx（勒克斯）、lm/m2（流明/平方米）、LUX（勒克斯）和cd（坎德拉）。
22、下列哪个参数是矢量，跟方向有关？（A）光强、照度、光通和光效是光学中常用的参数。
其中，光通是标量，光强和照度是矢量，光效是无量纲数。
23、下列哪个描述不正确？（D）光通量是光源在单位时间内向周围空间辐射出去的并能使人眼产生光感的能量，单位为XXX（lm）。
照明灯具一定时，灯具所发出来的光通量是固定的，与照明环境无关。
建筑电气照明设计
自然光利用
结合建筑特点，合理利用自然光，减少人工 照明使用时间。
废弃物处理
合理处理和回收废弃的照明设备和材料，降 低对环境的影响。
安全可靠
电气安全
遵循国家和地方的电气安全规范，确 保照明系统的安全可靠。
防雷与接地
根据地理位置和气候条件，采取防雷 和接地措施，保护设备和人身安全。
文化建筑的电气照明设计
总结词
文化、历史、艺术
VS
Байду номын сангаас
详细描述
文化建筑如博物馆、图书馆、剧院等场所 的电气照明设计应突出其文化内涵和历史 价值。采用柔和、自然的灯光，还原文物 的原貌，突出文化特色。同时，通过灯光 的变化和动态效果，营造出艺术氛围，增 强观众的视觉体验。
工业建筑的电气照明设计
总结词
高效、实用、安全
消防安全
考虑照明系统在火灾等紧急情况下的 安全性能，如快速断电、应急照明等。
维护与检修
合理设计照明系统的维护和检修通道， 方便后期维护和检修工作。
经济合理
投资成本
在满足功能和性能要求的前提下，合理控制 照明系统的投资成本。
能耗成本
综合考虑初始投资和长期运行成本，选择高 效、低能耗的照明产品和系统。
新材料与新技术的应用
新材料
采用新型的透光材料、反射材料等，提高灯 具的光效和照明质量，同时增强灯具的美观 性和耐用性。
新技术
应用新型的照明控制技术，如无线控制、语 音控制等，提高照明系统的便捷性和智能化
程度。
THANKS FOR WATCHING
感谢您的观看
运营成本
合理设计照明控制系统和维护方案，降低后 期运营成本。
电厂照明设计知识点
电厂照明设计知识点在电厂设计中，照明是一个至关重要的方面。
好的照明设计不仅可以提供安全的工作环境，还可以提高工作效率和舒适性。
本文将介绍电厂照明设计的一些关键知识点。
1. 照明设计的目标照明设计的目标是为电厂提供足够的光照，以满足工作需要并确保安全。
同时，还需要考虑能源效率和环境友好性。
2. 光源选择在电厂照明设计中，常见的光源包括白炽灯、荧光灯、LED等。
光源的选择应考虑其寿命、能耗、光效等特性。
LED照明在电厂照明中越来越受青睐，因为它具有较长的寿命和较低的能耗。
3. 光照度要求电厂的不同区域通常有不同的光照度要求。
例如，控制室需要较高亮度以确保操作人员清晰地看到细节，而走廊和储藏室则可以使用较低的亮度。
照明设计师需要根据不同区域的需求，合理设置光照度。
4. 照明布局照明布局要考虑到电厂的工艺流程和设备摆放。
重要设备和工作区域需要高亮度的照明，而无人区域可以较低亮度。
灯具的位置和数量需要经过充分的规划和计算，在保证照明效果的前提下，尽量减少能耗。
5. 照明控制照明控制是照明设计中的重要环节。
在电厂中，照明需要根据实际需要进行逐个区域的控制。
可以使用分区控制、光感控制、时间控制等方式来实现。
合理的照明控制可以降低能耗，延长光源寿命。
6. 防爆要求由于电厂存在易燃易爆的气体和粉尘，照明设计需要符合防爆要求。
选择具有防爆功能的灯具，并合理安装，确保照明设备不会成为潜在的火源。
7. 维护保养照明设备需要定期维护和保养，以确保其正常工作。
定期更换灯管、清洁灯具表面、检查照明系统的电气连接等都是必要的步骤。
及时处理故障，以避免影响工作和安全。
8. 节能设计电厂作为能源消耗大户，照明设计需要注重节能。
选择节能的灯具和光源，合理控制照明时间和亮度，安装光电感应装置等节能手段都可以减少能耗。
综上所述，电厂照明设计是一个需要综合考虑安全、舒适性和能源效率的问题。
设计师需要了解光源选择、光照度要求、照明布局、照明控制、防爆要求、维护保养和节能设计等知识点，并根据电厂的实际情况进行合理的设计。
电气照明
常用物理量
7、光的显色性 光是一种电磁波，波长不同的单色光，具有不同的颜色 光谱 将光分解为按波长排列的、由单一频率的单色光所形成 的图像， 不同的光谱有不同的颜色 光的显色性： 光源对被照物体色表的影响。 不同的光源有不同的光谱，光照射到物体上时会使被照 物体的颜色产生视觉上的变化，这种变化称为光的显色 性 光的显色性用显色指数Ri 描述， 在具有合理允差的色适应状态下，被测光源照明CIE试 验色样的心理物理色与参比光源照明同一色样的心理物 理色符合程度的度量
电气照明
概述 电气照明 通过照明设备将电能等转化为光能，以照射的方 式， 满足人类视觉条件的要求 照明特点 照明不仅涉及电气技术，还涉及光学、工艺美学、 甚至生理学、心理学领域 照明要求 基本要求：配电安全、适用经济，满足照明视觉 条件和照明设备的美观装饰性
电气照明 1
常用物理量
一、照明常用的物理量 1、光通量 光通量 光源在单位时间内向四周发射的引起人体视觉感应的辐 射能量，光通量一般用符号Φ表示，量纲为lm（流明） 具有均匀光强的1 cd的点光源在单位立体角内发出的光 通量为1 lm 光通量物理意义：描述光源的发光能力 例如： 40W的荧光灯，其光通量为2400 lm， 40W的白炽灯，其光通量为350 lm， 即荧光灯的发光能力比白炽灯强。 月亮的光通量8×1016lm，太阳的光通量3.9×1028lm
电气照明
4
常用物理量
3、照度 光照度的简称，定义为投射到某个被照物体表面的光通量 与被照物体表面面积之比 1m2上均匀分布1 lm光通量为1 lx，或者说，光强为1 cd的点光源，它在球内表面上所造成的照度就是1 lx 物理意义： • 对于不会自行发光的物体（非光源），要在光的照射 下才能看清 • 描述看清物体的程度的物理量，或者说描述落在物体 表面的光通量的少 定义 照度（lx,勒克斯 ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8.4 照明供电系统
照明基础知识8电气照明设计[1]
1. 照明供电系统的组成
照明供电系统一般由接户线、进户线、总配电箱、 干线、分配电箱、支线和用电设备（灯具、插 座等）所组成 。
照明基础知识8电气照明设计[1]
2. 照明配电系统的结线方式
混
合
式
照
明
配
电
系
照明基础知识8电气照明设计[1]
住宅不受以上数量的限制。
照明基础知识8电气照明设计[1]
1 需用系数法
（4）干线计算负荷干线计算负荷的计算按
以下公式
n
PjsL kxL PjsLi
i1
照明基础知识8电气照明设计[1]
表8－3 照明干线回路的需用系数
1 需用系数法
（5）进户线、低压总干线的计算负荷
n
Pjs kx PjsLi i1
如果是三相三线制的系统，则采用四芯电缆，第四 芯为PE线。
照明基础知识8电气照明设计[1]
2 电线和电缆的型号与敷设条件
常用电线和电缆的型号与敷设条件，如 P134 表7—6所示。
照明基础知识8电气照明设计[1]
3.导线和电缆的截面选择
照明线路导线、电缆的截面一般根据下列 条件来选择：
照明基础知识8电气照明设计[1]
照明基础知识8电气照明设计[1]
1 照明系统的供电
5）当采用两路低压电源供电时，备用照明的供电应从 两段低压配电干线分别接入。
6）当供电条件不具备两个电源或两回线路时，备用电 源宜采用蓄电池组或带有蓄电池的应急照明灯。
7）备用照明作为正常照明的一部分同时使用时，其配 电线路及控制开关应分开装设。当正常照明因故断电， 备用照明应自动投入工作。
线。
照明基础知识8电气照明设计[1]
（2）电缆芯数的选择
电压1kV及以下的三相四线制低压配电系统，若第 四芯为PEN线时，应采用四芯电缆而不得采用三芯 电缆与单芯电缆组合成一个回路的方式；
当PE线作为专用而与带电导体N线分开时，则采用 五芯电缆。若没有五芯电缆时，可用四芯电缆与单 芯电缆电线捆扎组合的方式，PE线也可利用电线 的护套、屏蔽层、销装等金属外护层等，分支单相 回路带PE线时应采用三芯电缆。
照明基础知识8电气照明设计[1]
（4）按热稳定性的最小截面校验
在短路情况下，导线必须保证在一定的时间 内，安全承受短路电流通过导线时所产生的 热的作用，以保证供电安全。
照明基础知识8电气照明设计[1]
对于电缆和绝缘导线来说，在短路假想时间 的情况下，当导体通过短路稳态电流I∞时， 导体最高允许加热温度所对应的截面为最小 允许截面。导体满足热稳定的最小截面计算 公式为
应满足单相接地故障保护时热稳定最小截面 的要求。
照明基础知识8电气照明设计[1]
PE线或PEN线的热稳定要求的最小截面
照明基础知识8电气照明设计[1]
（6）在有爆炸和火灾危险环境导线 截面的选择
爆炸及火灾危险场所应选用铜芯导线，其截 面不得小于2.5mm2；对于建筑物内所用的导 线类型宜选用阻燃型（阻燃电线或阻燃电 缆），不允许有中间接头，穿线管材应选用 “低压流体输送用镀锌焊接钢管”。
S min I
t jx C
照明基础知识8电气照明设计[1]
表8－11 热稳定系数
照明基础知识8电气照明设计[1]
对于1kV以下的照明线路，虽然供电线路不 长，但因负荷电流大，导线应按照允许载流 量选择，并按机械强度和允许电压损失来校 验；对于电缆还应按短路时的热稳定来校验。
照明基础知识8电气照明设计[1]
照明基础知识8电气照明设计[1]
kx
照明表基础8知识—8电4气民照明用设计建[1] 筑照明负荷需用系数
2 负荷密度法
负荷密度法定义为单位面积上的负荷需求量 与建筑面积的乘积。
照明基础知识8电气照明设计[1]
3 线路的计算电流
线路电流是影响导线温升的重要因素，所以有关导 线、电缆截面选择的计算首先是确定线路的计算电 流。
照明基础知识8电气照明设计[1]
当有下列情况时，N线截面不小于相线截面：
照明配电干线： 当用电负荷主要为单相用电设备； 以气体放电光源为主的配电线路； 单相回路。
照明基础知识8电气照明设计[1]
2）对于保护线（PE线）和保护中性线 （PEN线）截面的选择
按规定PE线的截面一般应不小于相线截面的 一半
照明系统中的每一单相回路的电流不宜超过16A，单独 回路的照明器套数不宜超过25个；对于大型建筑组合照 明器，每一单相回路不宜超过25A，光源数量不宜超过 60个；对于建筑物轮廓灯，每一单相回路不宜超过100 个；对于高压气体放电灯，供电回路电流最多不超过 30A。
插座应由单独回路配电，并且一个房间内的插座由同 一回路配电，插座数量不宜超过5个（组）。当插座为 单独回路时，插座的数量不宜超过10个（组）。
4）电气设备的选择。
照明基础知识8电气照明设计[1]
8.2照明负荷计算
照明负荷计算，其目的是为了合理选择供电 系统中的变压器、导线和开关等设备。
照明系统负荷计算通常采用需用系数法以 及负荷密度法。
照明基础知识8电气照明设计[1]
1 需用系数法
（1）照明器的设备容量Pe各种照明器的设备容 量根据以下公式计算:
照明基础知识8电气照明设计[1]
4 电气照明设计的具体内容
1）考虑整个建筑的照明供电系统，确定配电方 式。
2）各支线负荷的平衡分配，线路走向的确定。 划分各配电盘的供电范围，确定各配电盘的安 装位置。
3）计算各支线和干线的工作电流，选择导线截 面和型号、敷设方式、穿管管径，并进行中性 线电流的验算和电压损失值的验算。
1）高层建筑，重要的公共建筑等以及国外工程和涉外 工程。
2）要确保长期运行中连接可靠的回路。例如，重要电 源、重要的操作回路及二次回路。电机的励磁、移动 设备的线路及剧烈振动场合的线路。
3）对铝腐蚀严重而对铜腐蚀轻微的场合。 4）爆炸危险环境或火灾危险环境有特殊要求者。 5）特别重要的公共建筑物。 6）高温设备。 7）应急系统，包括消防设施的线路。 其他场合可采用铜芯线，亦可根据实际情况采用铝芯
8 电气照明设计
照明基础知识8电气照明设计[1]
8.1 电气照明设计基础
电气照明设计的整个过程都必须严格贯彻国 家有关建筑物工程设计的政策和法令，并且 符合现行的国家标准和设计规范。对某些行 业、部门和地区的设计任务，还应遵循该行 业、部门及地区的有关规程的特殊规定。
照明基础知识8电气照明设计[1]
根据国家设计规范要求，三相照明电路中各相负荷 的分配应尽量保持平衡，每个分配电盘中的最大与 最小的相负荷电流不宜超过 30％。
单相负荷应尽可能地均匀分配在三相线路上，当计 算范围内单相用电设备容量之和小于总设备容量的 15％时，可按三相平衡负荷计算。
照明基础知识8电气照明设计[1]
（1）照明设备接在相电压
（1）按允许载流量（负荷电流）选择
在最大允许连续负荷电流下，导线发热不超 过芯线所允许的温度，不会因过热而引起导 线绝缘损坏或加快老化。
照明基础知识8电气照明设计[1]
（2）按允许电压损失选择
导线上的电压损失应低于最大允许值5％， 以保证供电质量。
对于380／220V低压供电线路，若整条线路
（5）中性线、保护线、保护中性线截面
照明基础知识8电气照明设计[1]
1）对于中性线（N线）截面的选择，
a）在单相及二相线路中，N线截面应与相线截面相同。 b）在三相四线制配电系统中，N线的允许载流量应不
小于线路中最大不平衡负荷电流，同时应考虑谐波电流 的影响。 C）采用晶闸管调光或计算机电源回路的三相四线配电 线路，N线的截面应不小于相线截面的两倍。 d）对于照明分支线以及截面为 4㎜2及以下的干线，N 线的截面应与相线截面相同。
照明基础知识8电气照明设计[1]
（2）照明设备接在线电压
1）三相等效负荷
Pjs 3PLmax
照明基础知识8电气照明设计[1]
（2）照明设备接在线电压
2）三相线路中的线计算电流
IjsL 3 U N P jc s L o s 3 U 3P N Lm c Laox sU N 3P c L Lm oax s
对于热辐射光源的白炽灯、卤钨灯，其设备 容量Pe等于照明器的额定功率PN
Pe PN
对于气体放电光源，由于带有镇流器，需要 考虑镇流器的功率损耗
Pe1PN
照明基础知识8电气照明设计[1]
1 需用系数法
表 8－l 气体放电光源镇流器的功率损耗系数
照明基础知识8电气照明设计[1]
1 需用系数法
（2）对于民用建筑内的插座，在无具体电 气设备接入时，每个插座按100W计算。
（3）分支回路的计算负荷 分支回路的计 算负荷按以下公式计算：
n
Pjs1 kx1 Pei i1
照明基础知识8电气照明设计[1]
1 需用系数法
表8—2插座回路的需用系数
k x1
照明基础知识8电气照明设计[1]
1 需用系数法
根据国家设计规范要求，一般照明分支回路应避免采用 三相低压断路器对三个单相分支回路进行控制和保护。
8）当疏散照明采用带有蓄电池的应急照明灯时，正常 供电电源可接至本楼层（或本区域）的分配电盘的专用 回路上，或接至本楼层（或本区域）的防灾专用配电盘。
照明基础知识8电气照明设计[1]
2 电气照明设计的主要内容
1）确定照明方式和照明种类。 2）选择光源和照明器类型。 3）进行照度计算，确定光源的安装功率。 4）选择供电电压和供电方式。 5）确定照明配电系统。 6）选择导线和电缆的型号和布线方式。 7）选择配电装置、照明开关和其他电气设备。 8）绘制照明平面布置图，同时汇总安装容量，列
